Как правильно подключить лампочку через выключатель — схема подключения

Подготовка к работе

Для того чтобы работа с электричеством была простой и безопасной, нужно провести правильную подготовку. Перед тем, как подсоединить выключатель к лампочке, нужно приготовить все необходимые материалы и инструменты. Домашняя электропроводка имеет опасное для жизни напряжение, поэтому нужно максимально обезопасить себя от возможных рисков. Необходимо помнить, что ни одно действие с проводкой не выполняется без отключения питания этого участка помещения рубильником. Если во время выполнения работ доступ к рубильнику будет свободен, лучше разместить рядом с ним предупреждающую табличку с надписью «Не включать!».

https://youtube.com/watch?v=McoyH4e14Lo

Выбор материалов

Для правильной установки электропроводки нужно подобрать используемые материалы. Понадобится следующее:

• Провода того же сечения и из того же металла, что и было использовано в имеющейся проводке;
• Источники света, лампы или другие потребители электроэнергии подходящей мощности. В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт;
• Розетки (могут быть на одно, два и более гнезд);
• Выключатели;
• Подрозетники (для внутренних розеток и выключателей);
• Распределительные коробки (по одной на комнату);
• Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу;
• Изолента.

Выключатели бывают разных видов. В магазинах можно найти следующие:

• Клавишные для нагрузок от одной до трех, больше найти сложно;
• Сенсорные;
• С регулировкой мощности;
• Импульсные прерыватели.

Если электропроводка воссоздаётся с нуля, например, в частном доме, то нужно рассчитать сечение проводов. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Исходя из этих параметров вычисляется ток в проводке, а, зная его, уже можно найти сечение нужного кабеля по специальной таблице.

Ток вычисляется как отношение суммарной потребляемой мощности к напряжению питания. Нужно определить наиболее мощных потребителей электроэнергии и после этого разделить сумму их мощностей на напряжение питания. В обычном помещении это 220 вольт. По получившемуся значению тока определяется, какое сечение провода выбрать. Если потребляемая мощность приборов не превышает 4 кВт, обычно выбираются жилы сечением 2,5 квадратных миллиметра.

Выбор инструментов

Приступая к работе, следует выбрать подходящие и удобные инструменты. Они должны обеспечивать безопасность при работе с электричеством:

• Плоскогубцы с изолированными ручками для более надежных скруток проводов;
• Остро отточенный нож;
• Индикаторная отвертка, она показывает фазовый или нулевой провод;
• Контакторы (соединяют провода лучше и надежнее изоленты);
• Кусачки для отделения отрезков провода;
• Перфоратор (если потребуется штробить стену).

Последовательное соединение

Через цепь из последовательно соединенных элементов протекает один и тот же ток. Напряжение на элементах, как и выделяемая мощность, – распределяется согласно собственным сопротивлениям. При этом ток равняется частному напряжения и сопротивления, т.е.:

I=U/Rобщ,

Где Rобщ – сумма сопротивлений всех элементов последовательно соединенной цепи.

Чем больше сопротивление – тем меньше ток.

Подсоединение потребителей последовательно

Чтобы соединить два и больше источника света последовательно, нужно концы от патронов соединить между собой так, как изображено на картинке, т.е. у крайних патронов останется по одному свободному проводу, на которые мы и подаем фазу (P или L) с нулем (N), а средние патроны соединяются друг с другом одним проводом.

Преимущество:

ресурс ламп накаливания возрастает;

Недостатки:

• если перегорает одна – не горят и остальные;
• если использовать приборы разной мощности, те, что больше, – практически не будут светиться, те, что меньше, – будут светиться нормально;
• все элементы должны быть одинаковой мощности;
• нельзя в светильник с таким соединением включать энергосберегающие лампы (светодиодные и компактные люминесцентные лампы).

Такое соединение отлично подходит в ситуациях, когда нужно создать мягкий свет, например, для бра. Так соединяются светодиоды в гирляндах. Огромный минус – это то, что при сгорании одного звена не светят и другие.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания

Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности

Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Монтаж проводки и выполнение соединений

Ключевой момент при подключении светильника через любой выключатель – качество электрических соединений. Если эта работа выполнена плохо, все остальное не имеет смысла.

Удаление изоляции

В первую очередь кабели надо укоротить до необходимой длины. Сделать это можно с помощью кусачек. Дальше удалить изоляцию на нужных участках.

Кабель содержит минимум два слоя изоляции:

• внешний – общий для всех проводников;
• внутренний – индивидуальный для каждой жилы.

Оба слоя можно удалить монтерским ножом — надрезать пластик по кольцу, стараясь не задеть жилы, и снять получившийся кусок.

Снятие внешней изоляции ножом.

Еще лучше использовать специальные съемники для внешней и для внутренней изоляции.

Снятие внешней изоляции съемником.

Снятие изоляции жил съемником.

Их преимущество в том, что можно настроить глубину надреза так, чтобы не повредить жилы. К тому же провод после разделки выглядит аккуратнее.

Выполнение скрутки

При расключении проводов в распредкоробке можно воспользоваться зажимными клеммами. Но существует обоснованное мнение, что этот хороший, удобный и прогрессивный способ не гарантирует надежного контакта в течение многих лет (особенно, при больших токах), поэтому старая добрая скрутка долго еще не сойдет со сцены.

Перед началом работ стоит еще раз вспомнить, что скручивать медные и алюминиевые проводники нельзя. Скручивать алюминиевые между собой можно, но ломкость этого металла накладывает на этот способ ограничения. Поэтому оптимально скручивать между собой медные проводники. К тому же медь легко паяется, поэтому после скручивания место контакта рекомендуется пропаять. Это предохранит поверхность проводника от окисления и придаст соединению механическую прочность.

Скрутка после пропайки.

Другой вариант – сварить концы скрученных проводов. Для этого потребуется промышленный или самодельный сварочный аппарат.

Скрутка после сварки.

Скрученные провода можно опрессовать, но для этого потребуются медные гильзы, специальный инструмент и навыки.

Набор материалов и инструментов для обжатия.

При любом варианте места скруток надо заизолировать. Кроме изоленты подойдут специальные пластиковые колпачки. При использовании термоусадки надо помнить, что острые концы проводов могут повредить наложенную тонкую трубочку. Поэтому желательно использовать термоусадку в два слоя.

Изоляция скруток термоусадочной трубкой.

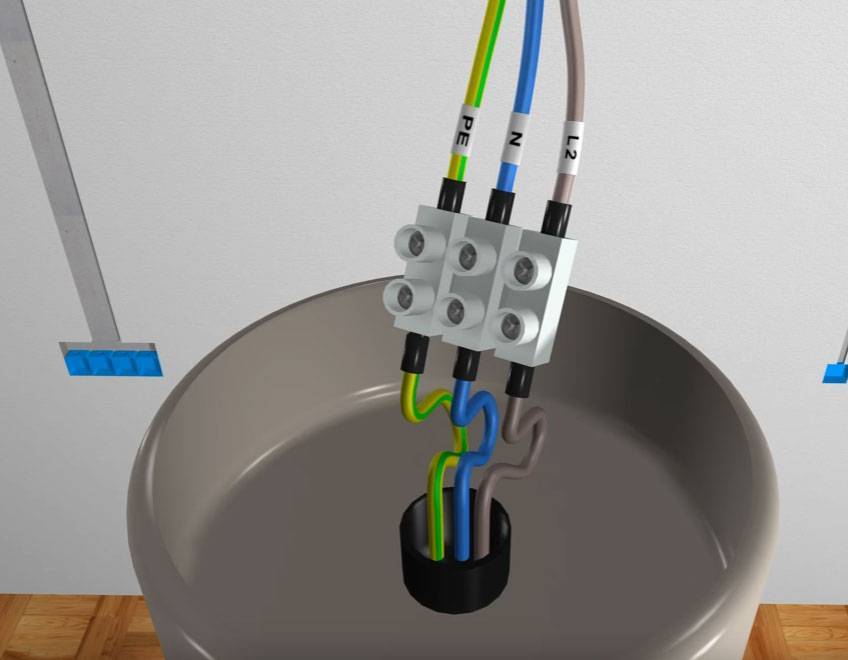

Хорошая альтернатива пружинным клеммам и скрутке – применение винтовых клеммников. Заодно решается проблема контакта алюминия и меди. Но они занимают больше места в распредкоробке и монтаж более трудоемок.

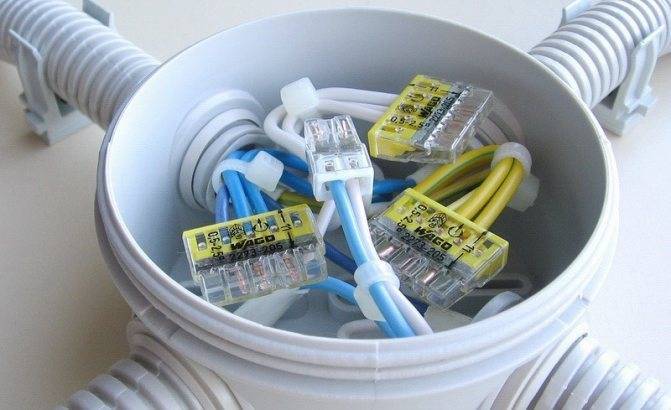

Пример соединения проводов самозажимными клеммниками Wago.

Штробление стен

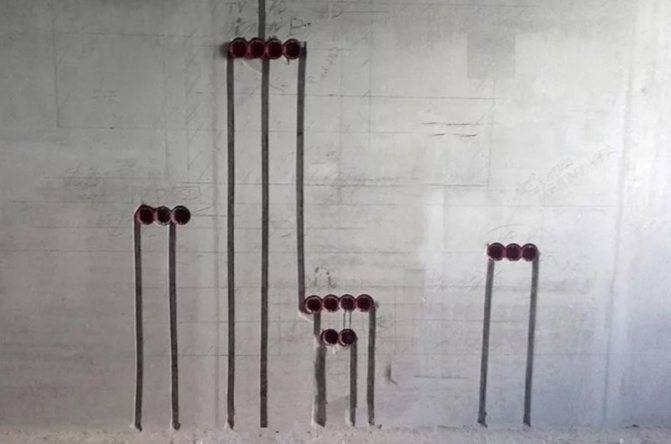

Если выбран вариант скрытой проводки, перед началом монтажа надо выполнить в стене каналы для укладки кабельной продукции — штробы (в технической и нормативной литературе встречается термин штрабы). Лучше всего сделать их с помощью специального электроинструмента – штробореза. Если его нет, подойдет болгарка или перфоратор. В крайнем случае – молоток и зубило.

Работа очень пыльная, поэтому надо предусмотреть меры защиты органов дыхания, а также окружающих предметов.

При работе надо соблюдать несколько ограничений:

• штробы можно прокладывать строго горизонтально или вертикально (под углом 0 или 90 градусов);
• нельзя вырезать горизонтальные каналы на несущих стенах.

Остальные правила можно изучить в СП 76.13330.2016 (актуальная редакция СНиП 3.05.06-85).

Потом в заранее выбранных местах надо обустроить выемки для установки распредкоробок и подрозетников. Это делается с помощью сверла-коронки.

Установка выключателя

При открытой проводке включатель устанавливается на панель-подкладку или непосредственно на стену.

Монтаж накладного включателя.

Если выбран встроенный вариант, сначала монтируется подрозетник и в него выводится кабель.

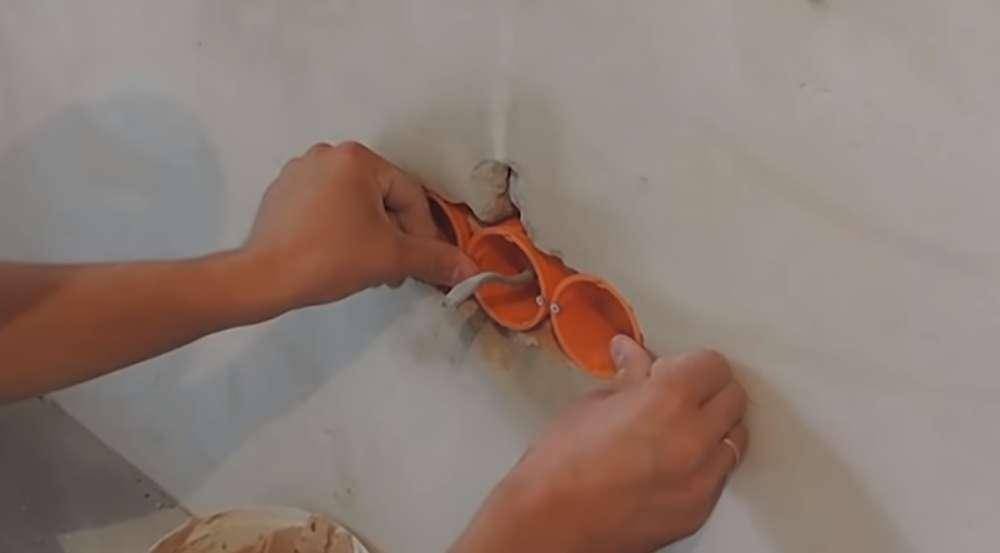

Установка подрозетника и вывод кабеля.

Далее кабель разделывается, как указано выше: его надо укоротить и зачистить от изоляции.

Потом с выключателя следует снять декоративные детали – рамку и клавиши.

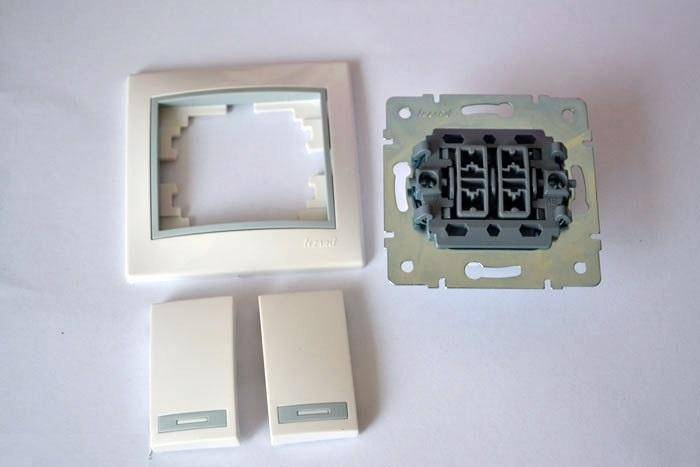

Выключатель со снятыми декоративными элементами.

Далее надо подключить провода к клеммам. Если терминалы зажимные, то жилы в них просто вставляются. Если винтовые – их надо надежно затянуть отверткой.

Подключение проводов к зажимным клеммам.

Далее затянуть болты разжимных лепестков до полной фиксации прибора в подрозетнике и, если предусмотрено конструкцией, прикрепить к стене саморезами.

Крепление выключателя саморезами.

После этого можно устанавливать обратно пластиковые детали, подавать напряжение и опробовать работу схемы.

Более подробная инструкция по установке выключателя описана отдельной статье.

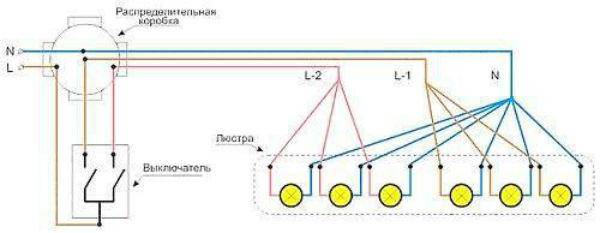

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

• Одна группа состоит из двух ламп, а 2-я – из 4-х.
• Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Соединение медных и алюминиевых проводников

Общеизвестный факт – проводники не должны напрямую контактировать в электропроводке. У меди и алюминия значительная разница в электрохимическом потенциале, поэтому в месте их контакта будет возникать ЭДС. Она незначительна, но в течение длительного срока эксплуатации ток, постоянно протекающий через место соединения, при взаимодействии с атмосферной влагой будет вызывать электрохимическую коррозию. Она приводит к образованию оксидной пленки, ухудшению контакта и локальному перегреву, и эти эффекты будут только усиливаться со временем. В итоге получится отгорание места контакта, а то и возгорание изоляции проводников или других расположенных рядом предметов.

Поэтому медные и алюминиевые провода можно соединять только через клеммы, выполненные из стали. А еще лучше забыть про саму возможность выполнения алюминиевой проводки и делать ее только из медных проводников.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Установка выключателя

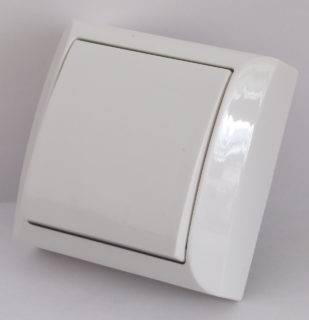

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

Схематические примеры подключения

В качестве простого примера рассмотрим как выглядит схема подключения выключателя к одной лампочке (защитное заземление в наличии). От щита в коробку заводится трехжильный кабель, к светильнику также уходит трехжильный. Фазная жила разорвана, в разрыв с помощью двухжильного кабеля включен коммутационный прибор.

Схема прокладки и соединения проводников для варианта с одиночным выключателем.

Подобная схема с тройным включателем и тремя светильниками выглядит намного сложнее. В коробке выполняется большее количество соединений, поэтому надо подобрать распредкоробку размерами побольше.

Схема прокладки и соединения проводников для варианта с тройным прибором.

Еще сложнее выглядит монтаж в коробке схемы с двумя светильниками и двумя двойными проходными переключателями. Такую схему лучше выполнить шлейфом.

Схема прокладки и соединения проводников для варианта с двумя проходными приборами.

Очевидно, что во втором варианте упрощается монтаж и снижается расход кабельной продукции.

Схема прокладки шлейфа и соединения проводников для варианта с двумя проходными приборами.

Маркировка проводников

Для выполнения электромонтажных работ удобнее использовать кабели, все проводники которых имеют маркировку. Ее выполняют, используя изоляцию различных цветов. Для трехжильных кабелей, применяемых в однофазных сетях 220 вольт, своеобразным стандартом стала цветовая маркировка, указанная в таблице.

Назначение проводника	Обозначение на схемах	Цвет
Фазный	L	Красный, коричневый, белый
Нулевой	N	Синий
Защитный	PE	Желто-зеленый

Несоблюдение цветового соответствия не приведет к катастрофе или потере работоспособности сети, но к путанице и к ошибкам в монтаже – практически на 100%.

Менее распространенный вариант – цифровая маркировка. Цифры от одного до максимального количества жил в кабеле наносятся на изоляцию по всей длине проводника. Если применяется немаркированный кабель, после укладки и разделки его надо вызвонить с помощью мультиметра или другим способом и отмаркировать жилы самостоятельно.

Схема выключателя и розетки питания через одну распределительную коробку.

Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода). Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Корпус розетки прокручивается одним винтом – посередине.

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.
