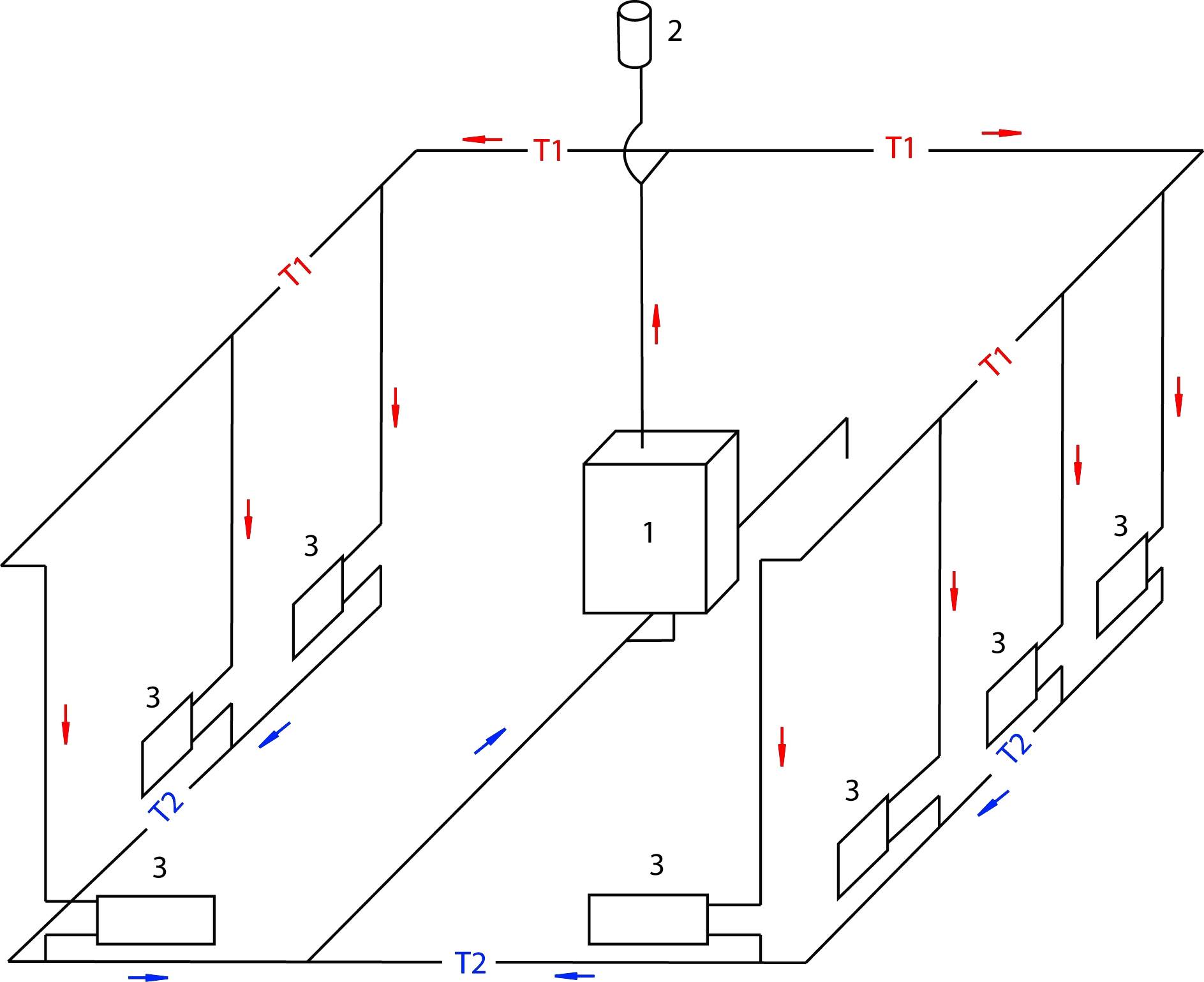

Схема с естественной циркуляцией
Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.
Как работает самотечное отопление двухэтажного дома:
- Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
- Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
- Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
- Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.
Принципиальная схема самотечной разводки с циркуляционным насосом
В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.
Сфера применения и недостатки самотека
Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.
Разберем отрицательные стороны использования самотека:
- из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
- чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
- здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
- затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
- схема неспособна работать с теплыми полами и в 3-этажном доме;
- увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.
Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.
Watch this video on YouTube
Советы по проектированию
Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:
- Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
- Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
- Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
- Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
- На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
- Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
- Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.
Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.
Принцип действия системы отопления с естественной циркуляцией
Работа выстроена на физических законах. При нагревании плотность и вес воды снижаются, а при остывании показатели возвращаются к стандартным параметрам. Давление в системе почти отсутствует – в формулах теплотехнических расчетов принимается соотношение 1 атм. на 10 м напорного водяного столба. Таким образом, при обустройстве отопительной системы в 2-х этажном строении расчет гидростатического давления показывает не более 1 атм., в одноэтажных не более 0,7 атм. на 10 м напорного водяного столба.
Из-за увеличения объема прогретой жидкости самотечная система отопления частного дома дополняется расширительным баком, который устанавливается на трубе подачи теплоносителя вверху системы. Задача емкости – компенсировать повышение объема воды.
Самоциркулирующая система используется в частных строениях и позволяет выполнять подключения:
- К теплым полам. Циркуляционный насос нужен только на водяной контур теплого пола, вся остальная теплосистема будет работать в самотечном режиме. При отключении питания (электричества) комната будет отапливаться посредством радиаторов.
- К бойлеру косвенного нагрева воды. В этом случае нет нужды в насосном оборудовании, бойлер ставится в верхней точке всей конструкции, рядом или чуть ниже расширительного бака. При невозможности монтажа бойлера, систему дополняют насосом, который ставится на расширительный бак. Для предупреждения рециркуляции теплоносителя на бак устанавливается обратный клапан.
Физические свойства воды помогают транспортировке жидкости по трубопроводам – при нагревании жидкость устремляется вверх самотеком по разгонному участку трубопровода, а после остывания перемещается от радиаторов обратно в котел
Важно выложить трубопровод с определенным углом наклона, иначе гравитационная циркуляция не будет работать
Естественная циркуляция
Примерная схема системы
Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.
Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.
Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.
Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.
Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.
По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.
Схема системы
Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.
Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.
Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.
По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.
Двухтрубная система отопления
Основное отличие двухтрубной разводки системы отопления от однотрубной схемы находится в отдельной подаче тепловой жидкости к устройствам. Здесь горячая вода подходит к радиаторам по одному каналу, а возвращается по другому каналу.
При установке отопления применяются три вида схем:
- Классического или тупикового типа. Здесь тепловая жидкость передаётся группе батарей, потом продвигается назад по обратной трубе. По потребности система разделяется на 2-3 ветви, меж ними образуется гидравлическое равновесие с помощью балансирования.
- Разводка по кольцу. Выходит с одновременным течением прямой и обратной жидкости. Двухтрубное кольцо образовано так, чтобы вытекший из радиатора теплоноситель не изменял направленности передвижения. Первая батарея на подающей линии представляется последней на обратной трубе и также происходит наоборот.
- Коллекторное подключение. Состоит из отдельных подключений каждой батареи к общей распределяющей гребёнке, работающей от котла.
Основное достоинство двухтрубного подключения – поставляется горячая вода с равной температурой на все батареи. Вытекающие преимущества: трубы меньшего диаметра – 15-20 мм, обычные габариты батарей и нет препятствий по числу батарей.
Нижнее разведение
Разводка на две трубы отопления устраивается несколькими методами. Первый – это вертикальная система с нижней разводкой системы отопления.
Разводка отопления состоящая из двух труб, проводится в частном доме следующим порядком:
- на линии пола первого этажа или подвала – устанавливаются трубы. Здесь нужно, чтобы трубопровод брал начало от котла;
- Затем монтируются вертикальные трубы, по которым станет подходить тёплая вода к радиаторам отопления;
- У отдельного радиатора делается отдельная труба для вывода тепловой жидкости.
Для этого устанавливаются добавочные узлы в виде воздушной трубы, расширяющего бачка и кранов Маевского – на отдельном приборе отопления, находящемся на верхнем этаже.
Верхнее разведение
Система отопления с верхней разводкой предполагает передачу тепловой жидкости от котла до верхнего места системы по подающей трубе и её рассредоточение по стоякам, которые передают теплопроводную жидкость в батареи. Возвращается остывшая жидкость по обратным трубам.
Для предупреждения накопления воздуха в системе – устраивается расширяющий бачок. За счёт передачи большего давления по стоякам, отопительная система с разведением вверху считается более эффективной.
Монтаж отопления без насоса
Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.
Схема однотрубной отопительной системы для частного дома
Для устройства эффективной гравитационной сети придерживайтесь следующих правил:
минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.;
разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода);
учитывайте особенности используемого теплоносителя и схему подачи.
Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.
Выбор уклона и диаметра труб
Для устройства сетей с гравитационным током подходят следующие трубопроводы:
- Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
- Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
- Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
- Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.
Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.
Выбор теплоносителя
В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.
Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.
Верхняя и нижняя разводка
Подача теплоносителя к батареям может быть верхней и нижней:
- Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
- Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.
Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.
Естественная циркуляция
Примерная схема системы
Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.
Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.
Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.
Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.
Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.
По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.
Схема системы
Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.
Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.
Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.
По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.
Подключение обогреваемого пола к естественно циркулирующему отоплению
- Монтаж такой схемы требует дополнительных затрат, чтобы обустроить безопасное использование комбинированного отопления. В некоторых случаях вода закипает, происходит разрушение труб, котла, приводящие к взрывам.
- Идеальное решение обустройства подогреваемого пола в доме – устройство системы, работающей в штатном режиме при отключении электричества.
- Для работы радиаторного отопления делают от котла трубопровод с уклоном, чтобы циркулировала вода, а для водяного пола требуется насос, перекачивающий теплоноситель.
- Здесь возникает опасность: при отключении электричества вода в котле греется, а насос не циркулирует – происходит авария. Чтобы такой ситуации не возникло, дополнительно устанавливают обратный клапан, открывающийся при отключении насоса.
Коллекторный шкаф
- Для снижения температуры воды на контур теплого пола устанавливают термостатический клапан, перекрывающий поток воды при повышении установленных параметров. Еще устанавливают клапаны обезвоздушивания. Все это монтируют в распределительный шкаф.
- Для слаженной одновременной работы систем отопления (теплый пол, радиаторы) используют две разные подсистемы с установкой коллекторов. Это дает возможность четче регулировать поток в каждом контуре. С помощью трехходового смесительного клапана контролируется температура отдельно в радиаторах и теплом полу. Благодаря автоматике клапана температура воды соответствует потребностям каждой из систем.
Системы закрытого типа
Нужно сразу сказать, чтобы было понятно, что закрытая система отопления обязательно будет иметь в своем составе циркуляционный насос, поэтому они являются схемами с принудительной циркуляцией. А вот открытая система отопления имеет лишь расширительный бачок, который создает некоторое давление, поэтому они являются схемами с естественной циркуляцией.
Теперь перейдем непосредственно к конструкциям закрытого типа. Итак, закрытая система отопления, или автономная, является такой системой, в которой теплоноситель приводится в движение циркуляционным насосом, при этом исключено испарение теплоносителя, так как она является полностью герметичной, то есть контакт теплоносителя с окружающей средой исключен.
Что входит в состав конструкций закрытого типа
Как правило, конструкция включает в себя следующие составляющие элементы:
- Котел для обогрева частного дома (работающий на твердом топливе или газовый);
- Расширительный бачок мембранного типа;
- Некоторое количество радиаторов;
- Трубопровод;
- Фасонные элементы (фитинги, запорная арматура, тройники и другие);
- Фильтры;
- Некоторые крепежные приспособления для труб, газового котла, батарей.
Устройство закрытой системы отопления
Надо сказать, что некоторые элементы могут не присутствовать, или же наоборот, встречаются такие, которых в данном списке нет. К примеру, может стоять манометр, а отсутствовать может фильтр или бачок.
Принцип функционирования
Не стоит лишний раз упоминать про общий принцип работы отопительной системы с принудительной циркуляцией. А вот про необходимость расширительного бачка сказать надо. Итак, вода, нагреваясь, становится немного больше в объеме. Данный излишек попадает в расширительный бачок. Он состоит из двух камер, которые разделены мембраной. Первая камера служит для накопления водяного резерва, то есть этого излишка воды. Вторая же камера служит для содержания азота под некоторым давлением.
В бачок вода попадает через клапан, который настроен на гидравлическое давление системы. То есть, как только оно превышается, так клапан открывается.
Становится понятным, что такой бачок служит для выравнивания давления в системе, то есть поддержания его на одном и том же уровне. Это происходит за счет того, что при попадании воды в бачок, объем его газовой камеры уменьшается, а давление в ней увеличивается.
Простая схема закрытой системы отопления
Обратно в систему вода возвращается циркуляционным насосом.
Некоторые конструктивные особенности
Система отопления загородного дома с принудительной циркуляцией водяного потока имеет свои особенности подключения отдельных элементов:
- Насос и расширительный бачок лучше устанавливать в частном доме в одном помещении с газовым котлом или с котлом на твердом топливе. Это позволит сэкономить на трубах;
- Бачок и насос врезаются в «обратную трубу». Это связано с тем, что работа насоса с холодной водой бережет его от перегрева, а значит, продлевает срок службы в частном доме;
- Вся конструкция с принудительной циркуляцией – это уже особенность, которая отлично применяется и для очень больших производственных помещений, и для загородного домика, и для частного коттеджа.
Некоторые преимущества и недостатки
Система с принудительной циркуляцией имеет больше достоинств, нежели недостатков. И речь идет не только о частном доме, но и о больших производственных помещениях.
Действительно, открытая система отопления имеет ограничения на свои размеры и на размеры отапливаемого частного дома, а вот закрытые конструкции такого ограничения не имеют.
Система отопления дома закрытого типа
Кроме всего прочего, к положительным моментам можно отнести следующие качества схем с принудительной циркуляцией:
- Благодаря наличию газового котла и высокой теплоотдаче, все схемы с принудительной циркуляцией водяного потока имеют высокий КПД;
- Нет необходимости контроля водяного уровня, так как теплоноситель не испаряется;
- Есть возможность подключения труб меньшего диаметра;
- Срок службы газового котла выше, так как температура водяного потока на входе и выходе примерно одинакова;
- Уменьшение коррозии радиаторов и других элементов, за счет герметичности подключения и их, и всех остальных элементов;
- Есть возможность в качестве теплоносителя использовать не воду, а более стабильный антифриз.
К недостаткам можно отнести следующие моменты:
- Энергозависимость. Действительно, для водяного отопления с насосом требуется постоянное снабжение электричеством. И даже если учесть, что котел на твердом топливе работает без электричества, то насос без него обойтись не может;
- Система требует подключения водяного бака большого объема, а такие элементы стоят не малых средств.
Радиаторы отопления ЕЦ
Для гравитационных систем главное – минимальное сопротивление водяному потоку. Потому, чем шире будет просвет радиатора, тем лучше через него будет течь теплоноситель. Практически идеальны с этой точки зрения чугунные радиаторы – у них самое маленькое гидравлическое сопротивление. Хороши в использовании алюминиевые и биметаллические, но нужно смотреть, чтобы их внутренний диаметр был не менее 3/4”. Можно использовать стальные трубчатые батареи, однозначно не рекомендуются стальные панельные или любые другие с маленьким сечением и высоким гидравлическим сопротивлением – через них или не будет протекать вода или будет очень слабо, что, например, при однотрубной системе может привести к отсутствию циркуляции вообще.
Системы с естественной циркуляцией (кликните по картинке для увеличения масштаба)
Есть в подключении радиаторов свои тонкости. Особенно большое значение способ монтажа играет в однотрубной системе: только при помощи разных типов подключения можно добиться лучшей работы отопительных элементов.
Схемы подключения радиаторов
На рисунке, расположенном ниже показаны схемы подключения радиаторов. Первое – нерегулируемое последовательное подключение. При таком способе будут проявляться все недостатки «ленинградки»: разная теплоотдача радиаторов без возможности компенсирования (регулирования). Чуть лучше дело обстоит, если поставить обычную перемычку из трубы. При такой схеме возможность регулирования также отсутствует, но при завоздушивании радиатора система функционирует, так как теплоноситель проходит через байпас (перемычку). Установив дополнительно за перемычкой два шаровых крана (на рисунке нет) мы получаем возможность при перекрытом потоке снять/отключить радиатор без останова системы.
Особенности подключения радиаторов в однотрубных системах
Два последних способа монтажа позволяют регулировать поток теплоносителя через радиатор и байпас — в них стоят устройства регулировки температуры радиатора. При таком включении схема уже может быть компенсирована (на каждом отопительном приборе выставляется теплоотдача).
Не менее важным является и тип подключения: боковой, диагональный или нижний. Оперируя этими подключениями можно облегчить/улучшить компенсацию системы.
Этапы работ по установке двухтрубного отопления своими руками
Монтаж системы отопления начинается с установки котла. Теплогенератор на газе и электричестве располагают в любом помещении. Для котлов на жидком и твердом топливе необходима отдельная ниша. При установке радиаторов, необходимо учитывать уклон трубопровода в 1-2% по отношению ко всей протяженности трубы.
План работ:
- Установка котла.
- От теплогенератора выводится основная труба с горячей водой, пролегающий через все радиаторы.
- Параллельно первой проводится вторая магистраль с обратным ходом.
- При принудительном варианте отопления, врезают циркулярный насос.
- Устанавливают радиаторы. Батареи подвешивают на специальные кронштейны. Все радиаторы должны располагаться на одинаковом уровне. Для удобства эксплуатации, их оснащают запорными кранами в точках входа и выхода. Батареи подключают несколькими способами: боковым, диагональным, нижним соединением. Наиболее эффективны боковая и диагональная конструкция.
- Заканчивают систему отопления монтажом труб сопутствующих узлов, установкой расширительного бочка и дополнительных элементов.
Магистраль не должна содержать прямые и острые углы, так как повысится сопротивление. Краны и вентили должны соответствовать размерам труб. При конструкции с верхней разводкой, расширительный бак размещают на утепленном чердаке. После завершения всех монтажных работ, наступает момент подключения системы.
Далее открывают вентиль первой батареи, и с помощью крана Маевского стравливают воздух до выхода ровной струи. Элемент закрывают, и открывают выпускной кран радиатора. Данные манипуляции необходимо провести с каждым радиатором. Все обнаруженные дефекты устраняют.
