Система отопления закрытого типа в частном доме: виды и схемы системы отопления закрытого типа

Защита системы от воздуха

Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков.

В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.

Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства

1. Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
2. Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
3. Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
4. Запустить насос.

Если в отопительном контуре алюминиевые радиаторы, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.

Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха

В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха.

На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.

В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит.

В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.

Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение

Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.

Принудительная циркуляция в отоплении

Насос для прокачки воды по трубам устанавливают в систему с одной трубой. Но эффективнее вмонтировать его в двухтрубную разводку, если ее выполнить по правилам:

1. Схема монтажа котла отопления простая, его можно укрепить на полу или повесить на стену. Высота размещения прибора не имеет значения.
2. Затем от патрубков опускают две трубы на пол. Применяя для этого угловые фитинги или муфты.
3. Дальше идет монтаж горизонтальных линий от концов выведенных труб, проходящих от котла до последнего радиатора по периметру несущих стен.
4. Батареи располагают в установленных местах, Выход и вход может быть на разных уровнях или одинаковых. Выработка тепла не пострадает.
5. На следующем этапе врезают тройники перед каждым радиатором в обе линии. Теплый пол подключается по такому же плану.
6. Установка расширительного бачка. Сначала встраивают тройник между 1-ой батареей и котлом на напорной трубе. Отвод соединяют шлангом или трубкой с баком.
7. Когда собрана вся система, приступают к циркуляционному насосу. Его встраивают в обратку, также между батареей и котлом. Только на байпасе: в промежутке монтируют два тройника и вентиль, от них производят отведение угловых отрезков, на которые и ставится насос.
8. Залив воды в систему будет происходить через тройник между котлом и насосом, с подключенным шлангом от водопровода.

Подробная схема монтажа поможет с первого раза выполнить правильную сборку системы. По данному плану можно провести отопление в доме любой площади.

Из чего состоит?

Группа безопасности системы отопления состоит из предохранителей. Оборудование включает в себя такие компоненты:

• предохранительный клапан;
• манометр;
• консоли, устанавливаемые на одном основании;
• воздухосбрасыватель.

Клапан, консоли, выполненные на единой подставке, корпус устройства для отвода воздуха, штуцер манометровый для подключения изготавливаются с применением горячей ковки, а впоследствии подвергаются токарной обработке. Выполняются эти элементы из латуни.

Крышка предохранительного клапана в то же время делается из прочного нейлона, что в обязательном порядке должен быть стойким к высоким температурам. Устройство для измерения давления производится из пластика типа ABS, а его шкала, изготовленная из лёгкого и крепкого сплава алюминия, защищается акриловым стеклом.

Стоит сказать, как работает группа безопасности в системе отопления.

Составляющие группы безопасности

Назначение группы безопасности можно объединить в три пункта. Рассмотрим их детально.

Манометр необходим для того, чтобы можно было с лёгкостью определить давление жидкости в баке котла и в целостной системе. Пригодится также при заполнении трубопроводной сети и регулировке давления в закрытой системе отопления.

Воздухосбрасыватель имеет сервисное назначение. Внутри он имеет камеру с поплавком, который механически связан с клапаном. Клапан открывается, если воды нет. Функция прибора состоит в удалении воздуха в период функционирования, а также при заполнении радиатора и системы жидкостью. Второстепенная функция воздухосбрасывателя в выпуске первых паров, которые образуются в баке котла при чрезмерном нагреве.

Клапан предохранительный является аварийным прибором, который сбрасывает воду и пары, если указанный порог давления становится выше нормы.

Таким образом, назначение группы безопасности состоит в регулировке и предупреждении ситуаций аварий, которые могут быть связаны с закипанием теплоносителя в водяной рубашке теплового генератора. Принцип работы таков: изначально манометр реагирует на рост давления, затем появившийся пар уходит через воздухоотводчик, а потом происходит сбрасывание воды (или смеси пара и воды) из системы клапаном предохранения.

Группа безопасности с расширительным баком выполняет важную функцию в системе отопления, в случае отсутствия которой неминуемо произошёл бы взрыв оболочки котла.

А так, если ничего не делать, клапан сброса будет сливать жидкость до той поры, пока давление не войдёт в разрешённые рамки. Во многих котельных установках верхний порог давления равен 3 Бар. Есть модели и с максимальным давлением работы 1,6-2 Бар.

О назначении и видах балансировочного клапана для системы отопления можете прочитать здесь.

Двухконтурная система отопления частного дома схема

Чтобы подобная сеть могла функционировать, прежде всего, нужен двухконтурный отопительный котел, способный нагревать и теплоноситель, и воду для горячего водоснабжения. О том, как может быть реализована схема отопления частного дома с двухконтурным котлом, мы и расскажем в данной статье

Обратите внимание! Проектируя систему, учтите одну очень важную особенность, которую имеет схема отопления с двухконтурным котлом

Когда в доме включают кран горячей воды, то котел перестает нагревать теплоноситель и переключается на контур ГВС. Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки.

Схемы отопления с двухконтурным котлом: наиболее приемлемые решения для вашего дома

Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС. В этом случае, после остановки котла, циркуляция в сети отопления прекратится почти сразу. Восстановление ее будет долгим. В ходе повторного наполнения горячей водой, батареи разогреются неравномерно. Рассмотрим, какой может быть схема обвязки двухконтурного котла отопления, если дом одноэтажный, небольшой до м2 и имеет несколько раздельных помещений, которые все надо обогреть.

Оптимальной в данном случае будет однотрубная сеть. Она самая простая по конструкции и в монтаже, при ее эксплуатации почти не возникает проблем. Кроме этого, цена системы будет невысокой, благодаря экономии материалов, ведь их уйдет меньше, чем на двухтрубный аналог. Затем ее нужно вести с наклоном постоянным вниз.

Такая разводка труб довольно сложна и неэстетична. Однако она необходима, чтоб при выключении насоса отопительные батареи разогревались благодаря естественной циркуляции.

Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива. То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов например, насоса.

Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете. Конечно, данный метод имеет и свои минусы. Например, тепловой аккумулятор стоит достаточно дорого.

Двухконтурный генератор тепла имеет как свои достоинства, так и недостатки. При желании, минусы агрегата можно существенно понизить.

В этом случае вы приобретете максимально комфортную систему, которая будет обеспечивать ваш дом и теплом и горячей водой. Каковы ее нюансы и особенности, а также, какие существуют разновидности — данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Характеристики двухконтурного газового котла

Помимо двухтрубной двухконтурной отопительной системы, существует и более простая — однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий. Однако такое мнение не совсем верно. Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:. Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании.

Она будет эффективно одинаково прогревать каждое помещение в нем. Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную. Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом.

Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Коллекторная схема разводки

Для сложных контуров, с большим числом подключений обязательно организовывается принудительная циркуляция в системе отопления с раздачей теплоносителя через коллектор.

Такая система раздачи нашла применение для двухэтажных домов или одноэтажных домов со значительной площадью обогрева.

Иногда применяется комбинированная разводка, а для сложной конфигурации системы ставится дополнительный насос для системы отопления с принудительной циркуляцией оптимизирующий функционирование системы.

Если в доме уже работает контур отопления, который использует естественную циркуляцию, то улучшить эффективность такой системы отопления можно за счет установки в «обратке» циркуляционного насоса недалеко от котла. В результате образовывается открытая система отопления с принудительной циркуляцией схема при этом не требует изменений.

Реализованная система отопления с принудительной циркуляцией схема которой может быть любая, обеспечит более качественное отопление жилища. Затраты на создание такой системы больше, чем на монтаж системы с естественной циркуляцией, которые окупятся за счет более экономного расходования топлива.

Возможных вариантов организации систем отопления (СО) всего два:

1. система с принудительным движением (ПЦ);
2. система с естественной циркуляцией жидкости (ЕЦ).

Система (ЕЦ) имеет открытый расширительный бак, а при установке в «обратке» циркулярного насоса работает достаточно хорошо. Насос увеличивает КПД системы. Система ПЦ относится к закрытым системам, а расширение теплоносителя компенсируется в закрытом мембранном баке. Это базовые системы, а базовыми схемами считаются — однотрубная и двухтрубная. На основе этих базовых элементов создаются контуры отопления, являющиеся комбинацией или модернизацией базовых систем и базовых схем.

Как вам статья?

Мне нравитсяНе нравится

Системы закрытого типа

Нужно сразу сказать, чтобы было понятно, что закрытая система отопления обязательно будет иметь в своем составе циркуляционный насос, поэтому они являются схемами с принудительной циркуляцией. А вот открытая система отопления имеет лишь расширительный бачок, который создает некоторое давление, поэтому они являются схемами с естественной циркуляцией.

Теперь перейдем непосредственно к конструкциям закрытого типа. Итак, закрытая система отопления, или автономная, является такой системой, в которой теплоноситель приводится в движение циркуляционным насосом, при этом исключено испарение теплоносителя, так как она является полностью герметичной, то есть контакт теплоносителя с окружающей средой исключен.

Что входит в состав конструкций закрытого типа

Как правило, конструкция включает в себя следующие составляющие элементы:

• Котел для обогрева частного дома (работающий на твердом топливе или газовый);
• Расширительный бачок мембранного типа;
• Некоторое количество радиаторов;
• Трубопровод;
• Фасонные элементы (фитинги, запорная арматура, тройники и другие);
• Фильтры;
• Некоторые крепежные приспособления для труб, газового котла, батарей.

Устройство закрытой системы отопления

Надо сказать, что некоторые элементы могут не присутствовать, или же наоборот, встречаются такие, которых в данном списке нет. К примеру, может стоять манометр, а отсутствовать может фильтр или бачок.

Принцип функционирования

Не стоит лишний раз упоминать про общий принцип работы отопительной системы с принудительной циркуляцией. А вот про необходимость расширительного бачка сказать надо. Итак, вода, нагреваясь, становится немного больше в объеме. Данный излишек попадает в расширительный бачок. Он состоит из двух камер, которые разделены мембраной. Первая камера служит для накопления водяного резерва, то есть этого излишка воды. Вторая же камера служит для содержания азота под некоторым давлением.

В бачок вода попадает через клапан, который настроен на гидравлическое давление системы. То есть, как только оно превышается, так клапан открывается.

Становится понятным, что такой бачок служит для выравнивания давления в системе, то есть поддержания его на одном и том же уровне. Это происходит за счет того, что при попадании воды в бачок, объем его газовой камеры уменьшается, а давление в ней увеличивается.

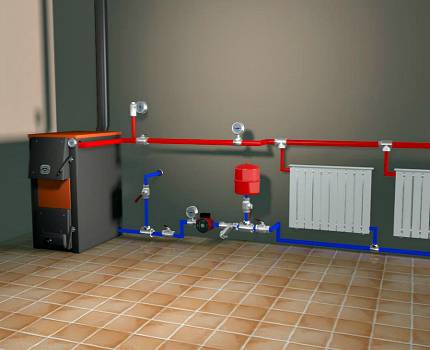

Простая схема закрытой системы отопления

Обратно в систему вода возвращается циркуляционным насосом.

Некоторые конструктивные особенности

Система отопления загородного дома с принудительной циркуляцией водяного потока имеет свои особенности подключения отдельных элементов:

• Насос и расширительный бачок лучше устанавливать в частном доме в одном помещении с газовым котлом или с котлом на твердом топливе. Это позволит сэкономить на трубах;
• Бачок и насос врезаются в «обратную трубу». Это связано с тем, что работа насоса с холодной водой бережет его от перегрева, а значит, продлевает срок службы в частном доме;
• Вся конструкция с принудительной циркуляцией – это уже особенность, которая отлично применяется и для очень больших производственных помещений, и для загородного домика, и для частного коттеджа.

Некоторые преимущества и недостатки

Система с принудительной циркуляцией имеет больше достоинств, нежели недостатков. И речь идет не только о частном доме, но и о больших производственных помещениях.

Действительно, открытая система отопления имеет ограничения на свои размеры и на размеры отапливаемого частного дома, а вот закрытые конструкции такого ограничения не имеют.

Система отопления дома закрытого типа

Кроме всего прочего, к положительным моментам можно отнести следующие качества схем с принудительной циркуляцией:

• Благодаря наличию газового котла и высокой теплоотдаче, все схемы с принудительной циркуляцией водяного потока имеют высокий КПД;
• Нет необходимости контроля водяного уровня, так как теплоноситель не испаряется;
• Есть возможность подключения труб меньшего диаметра;
• Срок службы газового котла выше, так как температура водяного потока на входе и выходе примерно одинакова;
• Уменьшение коррозии радиаторов и других элементов, за счет герметичности подключения и их, и всех остальных элементов;
• Есть возможность в качестве теплоносителя использовать не воду, а более стабильный антифриз.

К недостаткам можно отнести следующие моменты:

• Энергозависимость. Действительно, для водяного отопления с насосом требуется постоянное снабжение электричеством. И даже если учесть, что котел на твердом топливе работает без электричества, то насос без него обойтись не может;
• Система требует подключения водяного бака большого объема, а такие элементы стоят не малых средств.

Особенности устройства закрытой системы – достоинства и недостатки

Любое водяное отопление, кроме многоквартирных домов, включает расширительный бак. Он служит для компенсации теплового расширения, значение которого меняется в зависимости от режима работы. Это резервуар с небольшим количеством воды, соединенный с трубами. Конструкция возможна в двух видах: обычная открытая емкость и закрытая от контакта с воздухом. В зависимости от применяемого типа этого устройства схемы получили свое название.

Замкнутая система теплоснабжения считается более удобной из-за ряда преимуществ:

1. Внутренние поверхности оборудования практически не контактируют с несвязным кислородом. Он провоцирует коррозию, сокращая срок службы дорогостоящего современного оборудования.
2. Бачок устанавливается в помещении, обычно рядом с котлом. В открытой системе его выносят на чердак – неудобен сам монтаж, к тому же требуется утеплить, чтобы вода не замерзла зимой.
3. Возможность заливки антифриза. В герметичной схеме он не испаряется.

В закрытой системе устанавливают насос, который активно перемещает теплоноситель, отчего приборы набирают максимальную температуру. Схема с принудительной циркуляцией обладает преимуществами:

• жидкость прогревается быстрее;
• воздушные пробки наблюдаются крайне редко;
• расширительный бак устанавливают на обратной подаче рядом с теплогенератором – проще монтаж и обслуживание;
• нет необходимости в расчетах диаметра и уклона труб, есть возможность использования пластиковых одинакового сечения;
• применяется монтаж магистралей скрытым способом – не требуется доступ для устранения завоздушивания.

Отопительная система с мембранным баком и циркуляционным насосом выигрывает по сравнению с открытой – качество и эффективность обогрева значительно выше. Распространение сдерживает энергозависимость схемы. При отключении электричества принудительное перемещение теплоносителя прекращается. Если трубы проложены без учета уклона, система бездействует. В этом случае требуется автономный источник питания.

Использование гравитационной схемы отопления не зависит от электроэнергии, это ее преимущество. Однако монтаж сложнее – требуются трубы различного диаметра, правильное расположение с уклоном в сторону движения теплоносителя. Это способствует эффективному обогреву помещения, предотвращает образование воздушных пробок. Она работает с естественной циркуляцией за счет земного притяжения без насоса, но при необходимости его легко вмонтировать.

Закрытый резервуар для самотечной системы нежелателен. Имеющаяся в нем мембрана создает значительное сопротивление, которое трудно преодолевать. Правда, если отключат электричество, теплоноситель в гравитационной системе, сделанной с полным соблюдением технологии, все равно будет перемещаться, хотя и не с такой интенсивностью. Классическая схема закрытой системы – мембранный бак плюс циркуляционный насос, самотечной – уклон труб и открытый бачок.

Монтаж отопительной закрытой системы

Сразу же оговоримся, что никакой разницы нет — проводите вы сборку открытой или закрытой схемы. Вам придется столкнуться со всеми сложностями подобной работы. И если вы в чем-то сомневаетесь, то доверьте монтаж специалистам

Самое важное здесь — правильно подобрать узлы и приборы, чтобы они соответствовали нужным показателям и параметрам. Особенно это касается нагревательного котла, радиаторов, насоса и расширительного бака

Не будем забывать и трубы — в закрытом контуре их внутренний диаметр может быть равен 20 миллиметрам.

Оптимальный вариант — это организовать отдельную котельную, если дело касается обогрева большого дома, и без напольного котла не обойтись. Если домик небольшой, то настенный агрегат справится с задачей обогрева, а в его конструкции уже есть и расширительный бак, и циркуляционный насос. К тому же не придется монтировать его в отдельном помещении — для этого подойдет и кухня.

Особенности монтажа

Твердотопливные агрегаты, двухконтурные и одноконтурные, склонны к образованию конденсата в топочной камере, что вызывает коррозию и повреждает металл. С целью избежать этого эффекта в схему обвязки добавляется смесительный узел, в состав которого входит трехходовой клапан и байпас. Благодаря клапану теплоноситель циркулирует по малому контуру, пока не нагреется до требуемой температуры, после чего открывается доступ в котел для теплоносителя из отопительного контура. Твердотопливные котлы с обвязкой данного типа безопасны в эксплуатации и служат максимально длительный срок.

Обвязка трубами отопительного агрегата

Система отопления закрытого типа рассчитана на работу в автономном режиме и использование температурных датчиков для поддержания комфортного микроклимата. Это учитывается при выборе разновидности котла — рекомендуется использовать автоматизированный агрегат. Газовые и электрические котлы снабжены автоматикой, если в систему отопления подключается твердотопливный котел, лучше выбрать агрегат длительного горения, пиролизный или пеллетный.

Группа безопасности

Подающий теплоноситель трубопровод на выходе из котла оснащается группой безопасности, которая отвечает за контроль работы теплогенератора. В ее состав входит манометр (измеряет давление), автоматический воздухоотводчик (для стравливания газов), предохранительный клапан (сбрасывает излишки теплоносителя при повышенном давлении). Группу безопасности (ГБ) можно приобрести в готовом виде либо установить на коллектор соответствующие устройства, купленные по отдельности.

Расширительный бак

Отопление закрытого типа предусматривает установку устройства для компенсации увеличения объема нагревающегося теплоносителя. Мембранный расширительный бак — это герметичная емкость с эластичной внутренней перегородкой грушевидной или тарельчатой формы. Нагретый теплоноситель, увеличившись в объеме, растягивает мембрану и заполняет часть резервуара. По мере остывания объем жидкости уменьшается, и мембрана стремится принять прежнюю форму, вытесняя теплоноситель из емкости. За счет этого в системе поддерживается определенный уровень давления.

Принцип работы мембранного расширительного бачка

Объем мембранного бака рассчитывается конкретно для каждой системы. Он должен составлять не менее 10% от общего объема теплоносителя в контуре (емкость котла, всех приборов отопления и труб), если речь идет о воде, либо от 15%, если в качестве теплоносителя выбран антифриз.

Циркуляционный насос

Циркуляция воды обеспечивается специальным насосом, при выборе которого учитывается тепловая мощность, отапливаемая площадь, протяженность трубопровода, схема автономной системы, диаметр труб и ряд других факторов.

Рекомендуется выбрать циркуляционный насос мокрого типа, где теплоноситель проходит через ротор — с таким устройством отопительная система значительно меньше шумит во время работы. Монтаж системы предусматривает установку насоса на обратном трубопроводе.

Правильно смонтированный циркуляционный насос

Если система рассчитана на эксплуатацию с естественной и принудительной циркуляцией в зависимости от наличия электроснабжения, требуется предусмотреть байпас, по которому теплоноситель будет проходить в обход насоса.

Принцип работы ЗСО, ее плюсы и минусы

При функционировании теплокоммуникаций закрытого типа жидкость нагревается в котле и под действием давления, создаваемого насосом, перемещается по отопительным контурам. После этого остывший теплоноситель поступает в котлоагрегат для повторного нагрева.

Преимущества отопления закрытого типа:

Теплоноситель не контактирует с воздухом и не окисляется, поэтому систему можно заполнять как водой, так и незамерзающей жидкостью.
Отсутствие сообщения с внешней средой снижает теплопотери – потребляется меньше топлива, а трубы и батареи быстро нагреваются.
Жидкость испаряется незначительно – это важно для теплосистем, в которые заливают покупной антифриз.
Отопление такого типа хорошо сочетается с системой «Умный дом».
Высокое давление, создаваемое насосом, позволяет устанавливать дешевые трубы меньшего диаметра.
Множество вариантов обвязки, среди которых легко подобрать подходящий.

Недостатки замкнутой отопительной схемы:

• Энергозависимость – для работы насоса требуется электричество, поэтому придется предусмотреть резервное электропитание.
• Необходимость приобретения расширительного бака, воздухоотводчика для удаления воздушных пробок и аварийного клапана для сброса давления.

Недостатков у такой конструкции меньше, чем преимуществ. Поэтому большинство современных домов оборудуют именно ЗСО.

Двухтрубное водяное отопление

Запустить двухтрубную отопительную систему сложнее, нужно обладать определёнными сантехническими навыками или нанимать квалифицированный персонал. В этой системе от котла отводят две трубы: одну для переноса горячего теплоносителя к батареям, а другую — для возврата остывшей воды в котёл. Главное отличие от вышеописанной однотрубной системы — возможность не только линейного размещения радиаторов, а также древовидного (для многоэтажного дома, например).

В данной системе больше вариантов разводки. Например, горизонтальная (с тупиковой, коллекторной или попутной разводкой) и вертикальная (с разводкой «по верху» и «по низу»).

Горизонтальная тупиковая система самая простая, с самым неподконтрольным температурным режимом. Любой радиатор создает свой контур и чем дальше он находится от котла, тем сложнее поддерживать нужный температурный режим. При тупиковой схеме потоки нагретого и остывшего теплоносителя разнонаправленны.

При попутной разводке потоки теплоносителя движутся параллельно. Из-за этого приходится удлинять систему трубопровода для отведения холодного теплоносителя. Однако в такой сети лучше контролируется температура.

Коллекторную схему больше всего любят профессионалы, хотя и считают её самой разветвленной и трудоёмкой. В каждый радиатор заводят отдельный трубопровод с теплоносителем. Здание и сооружение в этом случае прогревается максимально равномерно, к тому же можно отключать отдельные неиспользуемые отопители.

Вертикальная схема с нижней разводкой выглядит так: от котла вверх идёт к радиатору на верхнее неиспользуемое помещение труба стояка. От радиатора спускается обратка, проходя через два-три этажа. В подвальном помещении также стоит радиатор. При движении теплоноситель снова попадает в котёл. Иными словами, в любом помещении проложена пара труб.

Вертикальная схема с верхней разводкой очень похожа на вышеописанную. Вначале разводку труб проводят на каждый радиатор верхнего этажа. К нижним этажам прокладывается только одна труба. Таким образом, обратка интегрирована в радиатор и переносит теплоноситель в котёл. Экономия очевидна, ведь на каждом нижнем этаже всего одна труба.

Современные виды расширительных баков

Существующие категории рассматриваемого оборудования подразделяются на две большие группы (в зависимости от типа конструкции):

1. Открытые;
2. Закрытые (мембранные)

Открытые.

Они обычно устанавливаются в контурах с естественной циркуляцией гидроносителя тепла, в самой верхней точке. Представляют они собой емкость, оснащенную патрубками, через которые и происходит циркуляция гидроносителя. Такой бак в обязательном порядке оснащается крышкой с отверстием для подачи атмосферного воздуха и трубкой для отвода избыточного количества жидкости (проще говоря, водослива). Материалы изготовления конструкции – металл или пластик. При нагреве и расширении теплоносителя его избыток поступает в баковую емкость. Если расширение превышает максимально допустимые показатели и когда уровень носителя достигает точки водослива, то часть жидкости сбрасывается из емкости в дренаж. Когда же жидкость остынет, одновременно уменьшив свой объем, уровень в баке тоже упадет, а давление придет к стабильному значению.

Подобная система отличается существенной простотой и обладает следующими достоинствами:

1. Хорошая надежность;
2. Ценовая доступность;
3. Возможность использования открытого бака в качестве водоотводчика.

Однако, имеются и существенные недостатки, ввиду которых подобные конструкции уходят в прошлое:

Факт контактирования носителя с воздухом – кислород и другие атмосферные газообразные вещества будут захватываться теплоносителем и растворяться в нем. Этот процесс, проходящий на постоянной основе, только ускорит износ всей трубопроводной магистрали;

1. Потери носителя ввиду регулярных сбросов и испарения – это приводит к необходимости постоянного восполнения его объема;
2. Невозможность использовать иные виды носителя, кроме воды – система и бак просто не приспособлены к взаимодействию с более эффективными видами греющей жидкости, которые, однако, обладают повышенной токсичностью (имеется ввиду и газообразное и жидкое их состояние);
3. Необходимость утепления рабочей емкости в обязательном порядке;
4. Излишня шумность работы – при функционировании, вода в баке будет перманентно издавать звук, похожий на закипание чайника, а к такому остается только привыкнуть.

Закрытые.

Наличие значительных недостатков в баках открытого типа привели к разработке бака с закрытым контуром. Сегодняшние закрытые баки являются в 99% полностью мембранными. Конструкция их предполагает наличие обязательной резиновой мембраны, заключенной в корпус, которая разделяет внутреннюю полость на две камеры. В первую полость закачивается воздух, а во вторую – теплоноситель. До подключения непосредственно к магистрали, давление в первой камере может равняться атмосферному или быть повышенным, что будет зависеть от основных настроек отопительной системы. Для настройки давления в полости для воздуха имеется особый клапан его подкачки – ниппель. «Жидкостная» камера имеет сообщение с котлом и магистралью через классический тройник-разветвитель и посредством шарового крана. Рядом с расширительным баком обязательно монтируют предохранительный клапан или продвинутую группу безопасности.

Принцип действия мембранного оборудования заключается в том, что когда носитель разогрет, то его избыточный объем уходит в водную камеру. При этом, мембрана получает растяжение, а в воздушной камере сокращается объем, одновременно там повышается давление. Как только носитель в магистрали начинает остывать, уменьшаясь в объемах, то излишнее давление в воздушной полости и растянутая мембрана начинают вытеснять накопленный излишек жидкости обратно в трубопровод.

Из преимуществ баков закрытого типа можно выделить:

1. Полное исключение контакта воздуха с нагреваемой жидкостью;
2. Модели показывают высокий коэффициент полезного действия;
3. Работа происходит практически бесшумно;
4. Допускается использование в роли носителя любых соответствующих веществ, а не только воды;
5. Допускается установка непосредственно в котельной, а не только в верхней точке системы.

К недостаткам можно отнести:

1. Цена – такое оборудование довольно-таки недешево;
2. Если бак устанавливается не в верхней точки контура, то его объем должен быть больше расчетного, что потребует большего монтажного пространства.
3. Исходя из вышеизложенного, мембранное оборудование закрытого типа – это полноценный гидроаккумулятор, выполненный из особых материалов, которые полностью устойчивы к воздействию повышенных температур и агрессивных химических субстанций.
