Основные формы скатных кровель и их применение

Основные работы

Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:

  • крепление фундаментной части – мауэрлата. На него приходится давление основных нагрузок. В качестве материала служат деревянные балки сечением 15х15 см.
  • устройство каркаса. Под этим подразумевается прикрепление к мауэрлату стропил. Оптимальный размер балок принимается сечением 7х15 см.
  • проведение работ по усилению кровли. Чтобы сократить воздействие распорной нагрузки на мауэрлат и обрести высокую прочность кровли, проводят скрепление стропильных ног дополнительными балками.
  • устройство деревянной обрешётки. Она необходима для создания сплошного перекрытия крыши.

Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.

Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды.  Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.

Особенности строительства своими руками

Стропильная система обработана химикатами против воздействия влаги, насекомых и грибка

При возведении скатной крыши своими руками необходимо учитывать все нюансы на каждом этапе данного процесса.

  • Работа качественным и острым инструментом. Только так можно создавать четкие формы деталей и надежность соединительных узлов. Пользование острыми пилами позволит избежать появления трещин в несущих элементах.
  • Точность врубок. Если допущена ошибка, то лучше заменить бракованный элемент и сделать новый, чем рисковать всей стропильной системой.
  • Подготовка древесины к установке. С заготовок нужно срезать кору, удалять пораженные грибком и насекомыми участки. После этого следует обрабатывать брус и доски антисептиком и антипиреном.
  • Выдерживание равнения, вертикали, горизонтали и угла уклона каждой детали. Нарушение геометрии приводит к ослаблению каркаса и нарушению его устойчивости.
  • Изоляция металлических деталей, применяемых при проведении крепежа. При перепаде температуры метизы покрываются конденсатом, которые впитывается в дерево и вызывает его гниение.
  • Соблюдение правил укладки кровельного материала. Не допускается образование щелей, перекосов, отверстий. При необходимости следует использовать уплотнители, герметики и мастики.

Проблема водоотведения

В процессе подготовки кровли к обустройству под конкретные цели, а также монтажа эксплуатируемой крыши нужно помнить про систему водостоков. Проводимые изменения не должны нанести вреда качеству ее работы

А это очень важно, учитывая, что из-за своего горизонтального расположения в системе часто возникают протечки

Чтобы избежать подобного, рекомендуется очень тщательно выполнить гидроизоляцию, а также решить вопрос с отведением талой и дождевой воды с крыши.

На каждом секторе необходимо установить сточную воронку. На грамотно обустроенной эксплуатируемой крыше обязательно должны присутствовать узлы, которые правильно совмещены и при необходимости расположены под небольшим уклоном.

Естественно, осуществлять все эти изменения необходимо только в том случае, если позволяет конструкция кровли.

Особое внимание нужно уделить кровлям инверсионного типа, у которых кровельный пирог устраивают в несколько ином порядке. Воронки здесь должны выполнять двойную задачу — им придется отводить не только воду, поступающую в виде осадков, но и скапливающуюся на гидроизоляционной пленке

Это связано с тем, что при использовании инверсионного варианта теплоизолятор укладывается прямо на гидроизоляцию, а не под неё.

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Разновидности скатных крыш

Крыши скатные по своему виду могут быть:

  • односкатными. Это самый простой по форме скат, который отводит воду лишь в одном направлении. Их используют для покрытия небольших домиков, пристроек к дому, крылец, временных сооружения и хозяйственных построек. Все они строятся без  чердака или имеют антресоли в пространстве под крышей;
  • двускатными. Ее устраивают, как правило, в малоэтажных домах. Она обладает двумя скатами или наклонными плоскостями, имеющими прямоугольную форму. Боковые части стен треугольной формы, применяемые при устройстве такой крыши, имеют название  фронтоны;
  • четырехскатными или шатровыми, образованными из двухскатных крыш. Треугольные скаты в устройстве шатровой крыши называют вальмами. Фронтоны этой крыши по всей высоте срезаются наклонной плоскостью;
  • полувальмовыми. Их отличие от четырехскатных крыш состоит в том, что наклонные плоскости в таких крышах срезают только часть фронтона;
  • четырехщипцовыми. В таких крышах соединяются четыре двускатные плоскости;
  • мансардными. Такие крыши необходимы, когда чердачное пространство используется для жилых комнат  или для служебного назначения;
  • коническими и купольными. Они устраиваются для перекрытия зданий, имеющих по плану круглую форму;
  • пирамидальными. Применяются в домах, которые имеют в плане квадратную форму или форму правильного многоугольника. Эти высокие и вытянутые вверх крыши называют также шпилями.

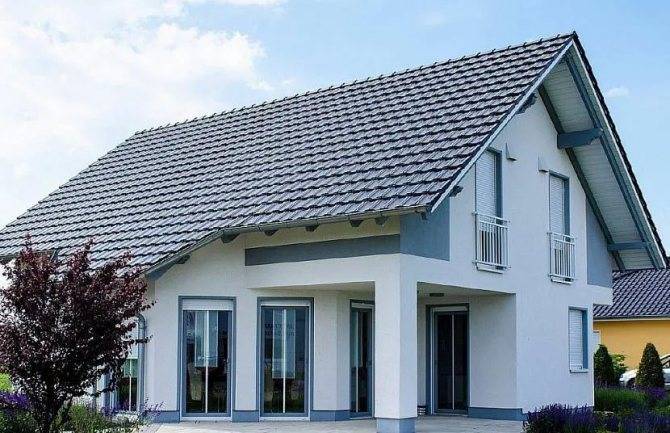

Двускатная крыша

Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.

Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.


Двухскатная кровля

В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:

Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним. Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.
Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном

Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
Лежень представляет собой последний элемент

Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.

В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.


Стропильная система двухскатной кровли

Виды скатных кровельных конструкций

Начнем с того, что все крыши делятся на де категории: плоские и скатные. Отличаются они друг от друга углом наклона ската. В первом случае он варьируется в пределах 1-50, во втором 5-900. Но если плоские крыши – это в основном один единственный скат, то во втором случае – это огромное разнообразие форм и конструкций. Рассмотрим их тщательно.

Односкатная крыша

Это самая простая скатная крыша, состоящая из одного ската. Поэтому ее конструкция самая простая. И состоит она из таких составляющих:

  • стропильной системы;
  • обрешетки;
  • кровельного материала.

Существует несколько технологий сооружения односкатных крыш, в которых используются кроме стропил и обрешетки другие элементы. Самая простая модель – это когда стропильные ноги укладываются на две стены с разной высотой. Именно эта разница и определяет угол наклона.

Более сложная конструкция – фермы треугольной формы, которые собираются на земле, а затем поднимаются на крышу и устанавливаются там с определенным шагом. Но даже этот вариант значительно проще, чем другие виды скатных кровель.


Дом, покрытый односкатной кровлей Источник houzz.com

Двускатная кровля

Из самого названия становится понятно, что здесь два ската, которые в верхней точке стыкуются, образуя конек крыши. Существует две разновидности кровель этого типа: симметричные и асимметричные. Отличаются они между собой лишь тем, что у первой скаты одинаковые по площади, соответственно и размерам, у второй они отличаются друг от друга. При этом второй вариант – это конек, смещенный относительно середины постройки в одну из сторон.

Надо отдать должное, что симметричные двускатные крыши – конструкции традиционные, поэтому их чаще всего сооружают. К тому же они по надежности превосходят асимметричные.

Что касается конструктивных особенностей, то необходимо обозначить большое количество элементов скатной крыши. Перечислим их и обозначим назначение каждого.

  • Мауэрлат. Это брусы, которые устанавливаются на стены дома, к ним и крепятся. На них упираются в конструкции кровли стропила. Назначение – равномерно распределит нагрузки на стены, исходящие от стропильной системы.
  • Стропила. Наклонные брусы, которые формируют скаты. Они бывают висячими или наслонными. Первые упираются своими верхними краями друг в друга попарно. Вторые упираются в коньковый прогон.

Стропильная система двускатной крыши Источник prakard.com

  • Коньковый прогон – это горизонтально лежачий брус, формирующий конек крыши. Его устанавливают, как самый высокий элемент кровельного сооружения. Опирается прогон в стойки, расставленные равномерно под ним.
  • Опорные стойки. Верхними краями подпирают коньковый прогон, нижними упираются в лежень. Шаг установки зависит от нагрузки, которым будет подвергаться вся крыша.
  • Лежень – это брус, уложенный параллельно коньковому прогону. Он своими краями упирается в противоположные стены дома. Или его укладывают по стене, которая является несущей, и которая разделяет здания пополам.
  • Промежуточные опорные стойки. Если длина стропильных ног превышает 4,5 м, то под каждую из них надо установить опору на расстоянии половины пролета ската. Под стойки обязательно укладывают промежуточный лежень.
  • Промежуточный прогон. Чтобы сократить количество промежуточных опор в местах их упора в стропила, можно установить прогон из бруса поперек стропильной системы. А уже в него упереть стойки.

Получается так, что устройство скатной кровли в два ската – это две плоскости, стыкуемые между собой в верхней точке под углом. По бокам конструкция закрывается фронтоном. Он может быть собран из досок, кирпича, блоков и других материалов.


Классика жанра – двускатная крыша Источник nevpo.ru

Эксплуатационный срок скатной кровли

Не секрет, что каждый из кровельных материалов имеет свой собственный срок службы, поэтому необходимо знать, сколько сможет прослужить скатная кровля, выполненная при помощи различных материалов.

Естественно речь идет о тех кровлях, за которыми предполагается правильный уход:

  1. Скатная крыша из дерева – от 20 до 30 лет.
  2. Железобетонная скатная крыша – от 30 до 50 лет.
  3. Скатная крыша из металла – от 30 до 50 лет.

Тем не менее, эти показатели не должны приниматься однозначно как основополагающие, ведь, как известно, срок службы правильно смонтированной, например, деревянной крыши может превысить и один век.

Какие материалы требуются для обеспечения безопасности от возгорания?

Для создания наилучшей защиты кровли от огня, нужно использовать различные штукатурные и каркасные средства высокого качества. Эти материалы сильно влияют на уровень огнестойкости деревянного сооружения. Самыми предпочтительными становятся:

  • Теплоизоляционная штукатурка; гипсоволокнистым плиткам.
  • Определённой минеральной вате.
  • Эти материалы используют для улучшения огнестойкости деревянных компонентов помещения.

Независимо от разновидности применяемых веществ, должна осуществляться проверка всех качеств кровли. Речь идет об анализе, проводимом сотрудниками МЧС и определённой независимой организацией.

Основные виды скатных крыш

Кровли скатные, в зависимости от вида и количества скатов, бывают:

  1. Односкатные – крыши имеют один уклон от стены до стены. Такие крыши применяют для городских построек, где запрещены водоотводы и сбрасывание снега. В индивидуальном строительстве такие крыши применяют для гаражей и сараев.
  2. – крыша с двумя скатами. Этот вариант крыши самый популярный, его можно применить при строительстве зданий разных конструкций и масштабов.
  3. Четырехскатные (их еще называют полувальмовые) – крыши имеют четыре ската. Полувальмовые крыши обычно применяют в сельском или дачном строительстве.
  4. Четырехскатные шатровые – крыши имеют четыре ската, их вершины сходятся в единой точке. Такие крыши обычно строят для зданий с многоугольным или квадратным планом.
  5. Шпилеобразные – крыши имеют несколько крутых скатов в виде треугольника, которые соединяются в одной вершине, перекрывая башни, эркеры круглые конструкции стены.

Формы крыш и их стропильные системы

У крыши может быть один или несколько скатов, которые соединяются различными способами. Для каждой конструкции существует различные виды стропильных систем. Однако в основе всех лежат стропила.

Итак, существуют следующие разновидности крыш:

  • односкатная;
  • двухскатная;
  • вальмовая;
  • полувальмовая;
  • многощипцовая;
  • шатровая;
  • ломаная или мансардная.

Нужно рассмотреть все виды крыш подробнее.

Односкатная крыша

Обычно односкатные крыши выбирают для вспомогательных и хозяйственных построек. Стропильная нога для всей крыши имеет одинаковый размер. У всей кровли единая плоскость. Она наклонена в противоположную от входа в дом сторону.

Если постройка малая и сделана на основе кирпича или бетона, стропила монтируются на фасадную и на противоположную – заднюю стенки. Если же здание большое (длина между стенами превышает 6 м), потребуются дополнительные стойки. Угол наклона такой крыши – от 13 до 25 градусов.

Двускатная стропильная система

Полотно разделяется на 2 ската. Чаще всего половины одинаковые, но бывают и разных размеров. Скаты наклонены в противоположные друг от друга стороны.

Такая стропильная система крышы часто используется для одноэтажных домов, поскольку внешний вид получается аккуратным, а чердак можно использовать в качестве помещения или для создания слоя теплоизоляции.

Углы наклона от 15 до 60 градусов. Если перегородки находятся на расстоянии 6 метров друг от друга, необходимо установить висячие стропила.

Вальмовая и полувальмовая система стропил

Это двускатная крыша, в которой коньковый участок короче, а у торцов есть дополнительные наклонные плоскости.

Вальмовая крыша:

Полувальмовые крыши отличаются тем, что у них торцы не идут до самого верха. Они оставляют небольшие фронтоны.

Полувальмовая крыша:

Стропила такой конструкции опираются на 2 стены с одинаковой высотой. Прямоугольные скатные поверхности образуют равно- или разносторонний треугольник.

Углы наклона – от 20 до 60 градусов. Пролеты не более 13 м. У установки вальмовой крыши есть обязательное условие – внутренние укрепляющие элементы.

Такие крыши позволяют делать фермы или монтировать стропила для наслонной крыши.

Шатровая стропильная система

У этой разновидности крыши нет конька. Все плоскости просто сводят в одну точку. Крыша состоит из 3-х скатов, которые формируют равнобедренные треугольники. По форме она напоминает пирамиду

Важно обратить внимание, что, несмотря на то, что у конструкции может быть и больше скатов, однако они все равно будут опираться на равные по высоте стены

Конструкция достаточно сложная в плане монтажа, поэтому в современных домах используется нечасто. При ее обустройстве приходится использовать балочно-затяжную систему, укрепляя ее с помощью стоек и подкосов.

Система может быть создана под разным углом, все зависит от того, как будет использоваться чердак.

Ломаные стропильные системы

Каждый скат разделяется на две продольные части. У них разный угол наклона. Конструкция позволит увеличить объем чердака и позволить использовать его, как мансарду (жилое помещение).

Многоскатная стропильная система

Устройство стропильной системы много скатной крыши самая сложная по конструкции, поскольку включает в себя несколько указанных выше форм крыш.

Этот вариант выбирают, если нужно сделать несколько пристроек, соединенных с домом (сарай, гараж, кладовка).

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

  • Односкатные;
  • Двускатные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Мансардные;
  • Сводчатая;
  • Бубновая;
  • Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Система скатной кровли

Чем будет больше перекрываемый пролет, тем больше обязано быть сечение стропильных ног, чтобы они смогли выдерживать нагрузку от кровли.

Подбор системы скатной крыши подчиняется:

  1. От величины перекрываемого пролета. Чем будет больше перекрываемый пролет, тем больше обязано быть сечение стропильных ног, чтобы они смогли выдерживать нагрузку от кровли.
  2. От уклона кровли сооружения. На кровлях, какие имеют огромный уклон (от 50 градусов), снег собираться не будет, а под влиянием силы притяжения будет падать на землю, если из этого исходить, нагрузка на кровельные системы будет маленький, и поэтому можно применять стропилины с сечением поменьше.
  3. От стойкости к огню кровельной конструкции. Для построек небольшой этажности (до 2-ух этажей) система чердачной крыши не должна терять цельность и несущую способность в условии влияния на нее открытого огненом пламени от 15 минут (для металла) до 45 минут (для дерева).
  4. От изоляции тепла крыши. Чем теплее кровлю нужно сделать, тем большее сечение компонентов крыши необходимо применять и тем будет больше ее общий вес.

Все будет зависеть от того, какие будут требования эксплуатации скатной кровли, есть такие варианты ее конструкции:

  • конструкция из дерева;
  • металлодеревянная система;
  • конструкция из железобетона;
  • стальная система.

Коническая кровля

Конструкция конической кровли имеет форму конуса. Довольно редкий вид кровли, так как обустройство таких систем производится на домах круглой формы.

Конусообразные крыши могут быть полные и неполные.

Варианты проектирования

Чаще всего конические формы служат украшением. Они не несут функциональной нагрузки. Надо знать диаметр основания конуса, длину ската. При расчетах площади конуса определяется количество необходимых материалов.

Угол уклона

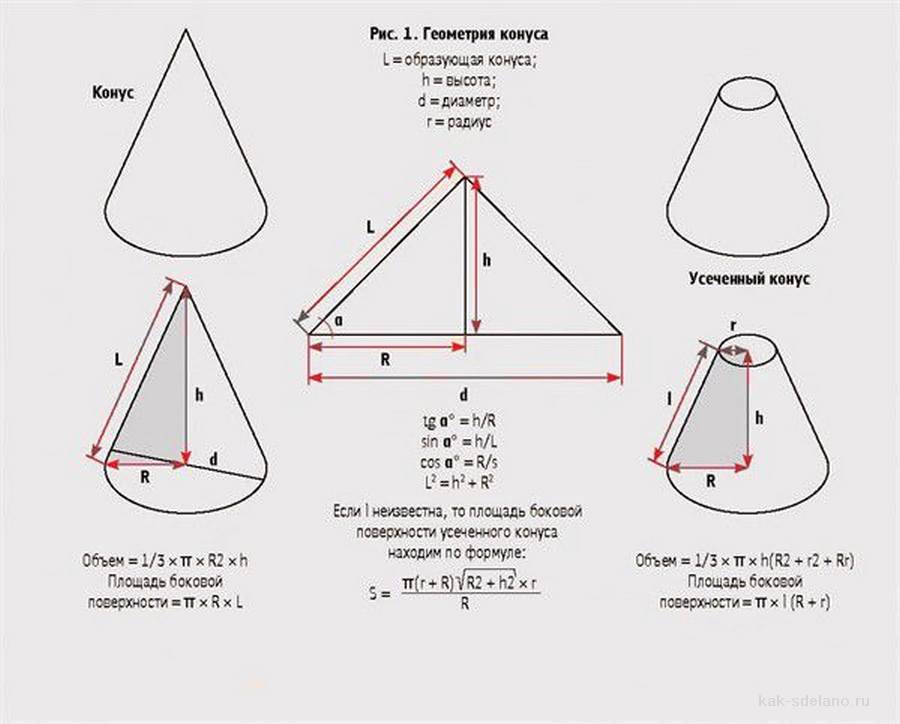

Угол уклона конусообразной кровли рассчитывается по формуле тангенса. При этом необходимо знать высоту конуса и длину стропильной ноги.

Стропильная система

Система каркаса конической крыши является висячей веерного типа. Используют дополнительные элементы: балки, раскосы, обрешетку, дополнительные брусья.

Стропильная система конической крыши

Монтаж

Монтаж производят, укладывая стропильные ноги в виде веера. Опираются они на прогоны, а также кольцевой элемент в вершине. Основанием служит мауэрлат. Далее основа собирается определенным образом с помощью дополнительных элементов.

В качестве кровельного материала рекомендуется вбирать мягкие виды кровли или черепицу в соответствии с особенностями площади покрытия.

Преимущества и недостатки

Противостояние любым погодным явлениям — один из плюсов конусной кровли. Повышенная прочность, оригинальность — несомненное достоинство такого типа кровли.

Сложность монтажа, большой расход материалов, невозможность установить мансарду в связи с отсутствием окон позволяет монтировать такие системы лишь для украшения кровли.

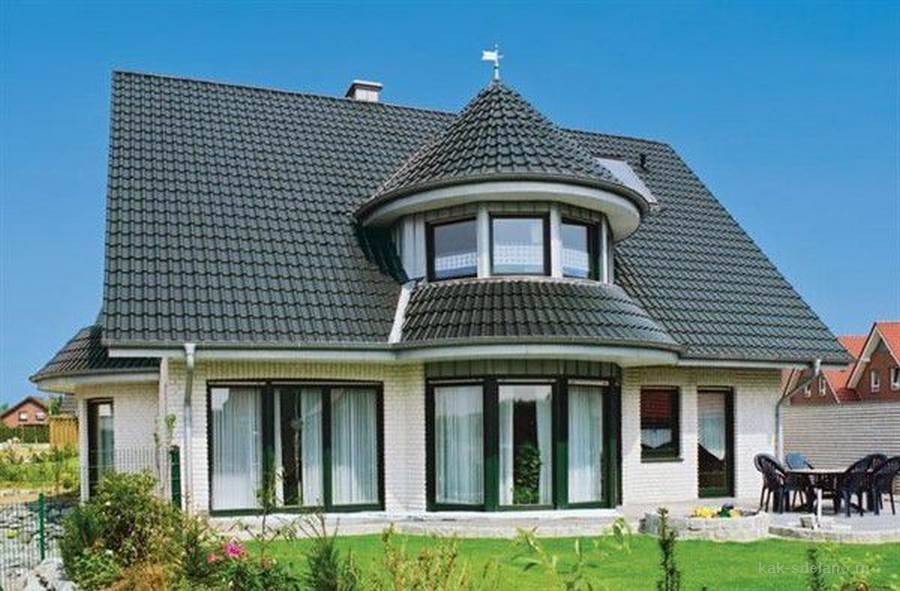

Коническая крыша

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

  • Односкатные;
  • Двускатные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Мансардные;
  • Сводчатая;
  • Бубновая;
  • Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Как правильно выбрать конструкцию скатной крыши чердачного типа?

Дом со шпилеобразной скатной кровлей

Для того чтобы скатные кровли чердачного типа имели необходимую конструкцию, нужно знать некоторые особенности:

  1. Для того чтобы стропильная нога выдержала общую нагрузку всей кровли, необходимо чтобы она имела массивное сечение, в данном случае перекрываемый пролет будет большим.
  2. Уклон скатной кровли. Если кровля имеет угол наклона крыши больше 50 градусов, то снежный покров на ней не будет задерживаться, соответственно будет меньшей нагрузка на конструкции крыши. Поэтому на такой крыше можно уменьшить сечение стропил. Так, при выборе пологой крыши с углом уклона 20, нужно увеличить сечение стропил в несколько раз, так как на плоскую крышу увеличивается в разы снеговая нагрузка.
  3. Какие требования  предъявляются к долговечности конструкции. По долговечности крыша обязана равняться на дом. То есть если дом прослужит не менее 100 лет, то крыша должна прослужить столько же.
  4. Неотъемлемым атрибутом стропильной системы является ее огнестойкость. В соответствии с санитарными нормами, устройство скатной кровли чердачного типа должно иметь соответствующую несущую способность. А это значит, что крыша обязана выдержать собственный вес, вес снега и кровельного материала. При воздействии открытого огня, крыша должна сохранять свою целостность в течение 15-45  минут (в зависимости от материала).  Чтобы достичь такого предела огнестойкости нужно знать: конструкция с большим сечением выдержит воздействие огня намного дольше, если она имеет качественную огнезащиту (обработана антипиренами, цементно-песчаной штукатуркой, негорючими матами, защитными красками).
  5. Теплотехнические свойства кровли. Чем больше кровля утеплена, тем больше она весит, поэтому и сечение ее конструкции должно быть большим.

Частые ошибки и рекомендации

Нередко домашние мастера при возведении крыши допускают ряд ошибок, которые можно было бы избежать. Вот некоторые из них:

  • Недостаточный уклон крыши — причина чрезмерного скопления дождевой воды и снега. В этом случае придётся перестилать кровельное покрытие и делать основание с бОльшим наклоном.
  • При большом наклоне крыши (более 6) хождение по ней станет неудобным. Устранить недостаток можно тем же способом, что описан выше.
  • Застройщики пренебрегают гидро- и пароизоляцией. Результат может оказаться плачевным. Скопившаяся влага быстро станет причиной разрушения кровельного пирога. Избежать негативного явления поможет только реставрация кровли с укладкой изолирующих материалов.
  • Строители используют сырую и необработанную древесину. Появляются плесневые и грибковые образования, а при высыхании дерева балки могут подвергнуться винтовой деформации. Всё это приведёт в скором времени к разрушению кровли. Чтобы этого избежать, надо перед монтажом деревянные балки обязательно просушить и обработать антисептиками.

Скатные кровли

Имеющийся у скатных кровель угол ската крыши является их основным отличием от плоских кровель. Когда уклон крыши больше 10°, то она уже является скатной.

Если же значение угла ската менее 2,5°, такая кровля относится к плоским. Встречаются кровли, уклон которых больше 80°, но возводятся они достаточно редко.

Двускатная кровля

Значение угла кровли зависит от множества факторов, не всегда связанных с природными явлениями, особенно от характеристик применяемого для покрытия крыши стройматериала.

Чем угол наклона крыши больше, тем на нее будут действовать сильнее нагрузки ветром.

Рост значений кровельного уклона с 10° до 45° приводит к пятикратному росту ветровой нагрузки.

Однако если возвести крышу с небольшим углом наклона, то ветер, проникая под места стыковки кровельных материалов, просто может посрывать кровельные листы со своих мест.

С кровель с большим значением уклона скатных поверхностей гораздо быстрей уходит влага, и сходят снежные массы. Максимальные значения нагрузок масс снега установлены на скатных плоскостях в 30°.

На кровлях с 45° углом наклона скатных плоскостей достигается максимально полноценное схождение масс снега, а с кровель с меньшими углами массы снега легко сдуваются хорошим ветром.

Так, для черепичин минимальное значение угла наклона — 22°, для шиферного покрытия – 30°, для гибких покрытий – 5°.

Получается, что обустроить кровлю в местности с обильными осадками лучше сразу со скатными поверхностями, расположенными под углом 45°.

Если осадков в месте расположения будущей кровли выпадает мало, то достаточно будет значения угла уклона в 30°.

Со средними показателями ветровой нагрузки справится крыша, имеющая наклон 35-40°, а в районах, где часто дуют сильные ветра, необходим угол уклона от 15°до 20°.

Как правильно выбрать конструкцию скатной крыши чердачного типа?

Дом со шпилеобразной скатной кровлей Для того чтобы скатные кровли чердачного типа имели необходимую конструкцию, нужно знать некоторые особенности:

  1. Для того чтобы стропильная нога выдержала общую нагрузку всей кровли, необходимо чтобы она имела массивное сечение, в данном случае перекрываемый пролет будет большим.
  2. Уклон скатной кровли. Если кровля имеет угол наклона крыши больше 50 градусов, то снежный покров на ней не будет задерживаться, соответственно будет меньшей нагрузка на конструкции крыши. Поэтому на такой крыше можно уменьшить сечение стропил. Так, при выборе пологой крыши с углом уклона 200, нужно увеличить сечение стропил в несколько раз, так как на плоскую крышу увеличивается в разы снеговая нагрузка.
  3. Какие требования предъявляются к долговечности конструкции. По долговечности крыша обязана равняться на дом. То есть если дом прослужит не менее 100 лет, то крыша должна прослужить столько же.
  4. Неотъемлемым атрибутом стропильной системы является ее огнестойкость. В соответствии с санитарными нормами, устройство скатной кровли чердачного типа должно иметь соответствующую несущую способность. А это значит, что крыша обязана выдержать собственный вес, вес снега и кровельного материала. При воздействии открытого огня, крыша должна сохранять свою целостность в течение 15-45 минут (в зависимости от материала). Чтобы достичь такого предела огнестойкости нужно знать: конструкция с большим сечением выдержит воздействие огня намного дольше, если она имеет качественную огнезащиту (обработана антипиренами, цементно-песчаной штукатуркой, негорючими матами, защитными красками).
  5. Теплотехнические свойства кровли. Чем больше кровля утеплена, тем больше она весит, поэтому и сечение ее конструкции должно быть большим.

Из чего состоит крыша?

Основными элементами крыш, принимающими нагрузки извне и передающими их стенам, являются стропила. Их можно приобретать комплектно на деревообрабатывающем предприятии или изготавливать на месте из доски или бруса. В частности, для сборки каркаса крыши небольшого дома с пролётом до 6 м часто применяют сдвоенную доску 50х150 мм либо древеснополимерные двутавровые балки.

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию

Стропила раскрепляют изнутри диагональными связями, а затем обвязывают доской 25 мм, используя в качестве крепежа гвозди или болты. При большой площади крыши, а также в регионах со значительной снеговой нагрузкой каждая стропильная ферма должна быть усилена внутренними раскосами. Места примыкания элементов друг к другу фиксируются либо дощатыми накладками, либо стальными пластинами.

Стропильная ферма

Основные части стропильной системы

Разновидности стропил

Все деревянные конструкции для строительства изготавливаются согласно ГОСТ Р 56705-2015. В нём же даны определения видов стропил, которые могут применяться в тех или иных типах кровель.

Таблица. Основные виды стропил.

Внешний вид и местоположение стропилаХарактеристика элемента

Висячие стропила

Висячими стропилами называют наклонные элементы, не имеющие опоры сверху, а опирающиеся только на мауэрлат по концам. Снизу они соединены затяжкой, воспринимающей распорные нагрузки.

Наслонные стропила

Наслонные стропила опираются не только на стены здания, но и на вертикальные подстропильные стойки по центру.

Накосные стропила

Накосными называют диагональные стропила, образующие границы в тех местах, где одна плоскость крыши переходит в другую. Эти элементы присутствуют только в каркасах вальмовых крыш.

Нарожник

Нарожником называют укороченное стропило, поддерживающее участок крыши между двумя накосными стропилами.

Все остальные элементы кровельных каркасов монтируются лишь для обеспечения устойчивости стропилам и присутствуют в системе не всегда.

Некоторые элементы монтируют только для обеспечения устойчивости

В двухскатных крышах обычно применяются наслонные стропила, соединяемые вверху либо внахлёст, либо с помощью деревянных или металлических накладок. Если их длина превышает 4 метра, прямой угол, образуемый затяжкой и стойкой, усиливают подкосом. Снизу стропила крепятся к мауэрлатным балкам, смонтированным по периметру стен, с запилом или без него, и фиксируются стальными уголками, скобами или пластинами, с усилением соединения упорным бруском.

Крепление стропил к мауэрлату

В домах с мансардами наслонные стропила обычно не применяют, так как центральные опоры будут мешать комфортной эксплуатации помещения. Поэтому здесь в каркасе крыши обычно проектируются висячие стропила, вместе с затяжкой образующие прямолинейную треугольную ферму. При необходимости их усиливают с двух сторон вертикальными пространственными рамами, состоящими из лежней снизу, прогонов сверху и соединяющих их стоек, которые на фото снизу играют в интерьере роль зонирующего элемента.

Интерьер мансарды в деревянном доме

Деревянные балки на мансарде

Стропила часто оставляют на виду

Эти рамы могут образовывать стенки мансардного помещения и зашиваться доской или любым листовым материалом. Что касается самих стропил, то их, вместе с усиливающими элементами, нередко частично или полностью оставляют на виду с целью использования в дизайне помещений.

Виды кровельных материалов

Типы скатных кровель

  • Односкатная – это крыша с одним скатом, уклон которой может быть от одной несущей стены до другой. Как правило, такие крыши предназначены для устройства навесов, сараев и гаражей.
  • Двускатная – как следует из названия, крыша имеет два ската. Такая скатная кровля широко распространена, в силу своей сравнительной простоты монтажа и надежности конструкции, и используется при возведении частных домов.
  • Четырехскатная (полувальмовая) – имеет четыре одинаковых ската (или две пары одинаковых скатов по площади). Их, как правило, используют для строительства сельских или дачных объектов.
  • Другая разновидность четырехскатной крыши – шатровая, форма которой напоминает шатер из скатов, вершины которых должны сойтись в одной точке. Подобные виды скатных крыш применяют при возведении объектов капитального строительства квадратной (многоугольной) формы.
  • Шпилеобразная – состоит из нескольких скатов, образованных в виде треугольника. Скаты сходятся в одной вершине.

Типы скатной кровли

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
