По какому принципу классифицируют скважины на воду

Нормы закона, регулирующего процесс обустройства скважин на воду

Закон о регистрации скважин на воду вступил в силу с 1 января 2019 года.

Все, кто занимается добычей воды, распределены на три категории:

1. Юридические лица, ведущие производственную и хозяйственную деятельность, добывающие артезианскую воду.
2. Садоводческие товарищества, дачники, пользующиеся скважинами в личных некоммерческих целях.
3. Частные лица, пользующиеся подземными источниками для удовлетворения собственных потребностей. Эта группа ограничена рядом регламентирующих условий.

Законодательно утверждена процедура добычи воды. Если предполагается бурить артезианскую скважину, обязательно потребуется лицензия. Если колодец построен для частных нужд на даче и расположен на глубине первого от поверхности земли водоносного слоя (на песке), разрешение на него получать не нужно.

Технология бурения

Схема установки скважинного насоса и графического расчета напора.

Для бурения скважин водой используется специфичная технология. Соблюдаются следующие этапы проведения работ:

Сначала требуется правильно собрать бурильное долото, приготовить смесь для промывки, глиняный раствор. Вода используется, чтобы размывать почву. А раствор глины является веществом, которое поможет укрепить стенки после того, как скважина будет готова. Сам буровой раствор надо подбирать в зависимости от того, какой грунт на участке. Помочь могут специалисты, которые будут проводить предварительное исследование на наличие водоносного слоя на участке. Если подготовительные работы закончены (приготовлена обсадная труба, раствор и глина), можно начинать сборку установки для бурения. Через помпу начинают подачу раствора в шланги, далее берется вертлюг, который и обеспечивает подачу воды до наконечника. Под сильным напором вода разрушает грунт, начинает вымывать породу наверх. Отработанный раствор отправляют в приямок, тут разрушенный грунт сразу оседает на дно, а сам раствор попадает в земляную чашу, уходит в грунт, после чего достигает наконечника буровой установки. Бурение скважины напором продолжается, постепенно выносится все больше породы

Важно следить, чтобы на пути прохождения не попадались глина и валуны. В этом случае бурение надо проводить при помощи традиционного метода, т

е

бура. По мере прохождения ствола необходимо опускать в него обсадную колонну. Она укрепляет стенки, предотвращает осыпание грунта. Когда достигнута необходимая глубина и поступает вода из водоносного слоя, необходимо процесс бурения прекратить.

е. бура. По мере прохождения ствола необходимо опускать в него обсадную колонну. Она укрепляет стенки, предотвращает осыпание грунта. Когда достигнута необходимая глубина и поступает вода из водоносного слоя, необходимо процесс бурения прекратить.

Оно служит в качестве укрепления. Наверху следует установить кессон, при необходимости тут же монтируется автоматика, гидроаккумулятор.

Порядок бурения скважины и установки обсадной трубы своими руками

Поскольку проведение работ по бурению – в любом случае достаточно сложная операция, от качества выполнения которой зависит пригодность добываемой воды, а значит, здоровье потребителей, обустройство скважины лучше доверить профессионалам.

Кроме того, хотя бы один помощник при выполнении работы всё же будет необходим.

Перед началом работы нужно удостовериться, что в наличии есть все перечисленные инструменты:

• молотки, кувалды и гаечные или накидные ключи необходимых размеров;
• ворот, необходимый для вращения трубы в земле для более точной установки;
• тренога, с помощью которой работа протекает намного быстрее и с меньшими усилиями;
• бур в виде желонки, имеющий резьбу для соединения с трубой.

Порядок работы:

1. С помощью бура, соединённого с трубой, проделывают в земле скважину. Бур необходимо время от времени извлекать и очищать, а по достижении глубины 2 м пора вставлять привезённую трубовозом обсадную трубу, по мере заглубления наращивая обсадку.
2. По достижении водоносного уровня, обсадную трубу фиксируют на земле, через канал проводят полимерную трубу, соединённую с насосом.

Несмотря на широкий выбор материалов, инструментов и справочных данных, неверный выбор проектировщика может привести к ухудшению качества добываемой воды и снижению долговечности службы скважины. поэтому, если есть возможность, всё же следует пригласить специалиста хотя бы для консультирования владельца участка и правильного подбора элементов под имеющийся тип грунта.

Скважина на песок

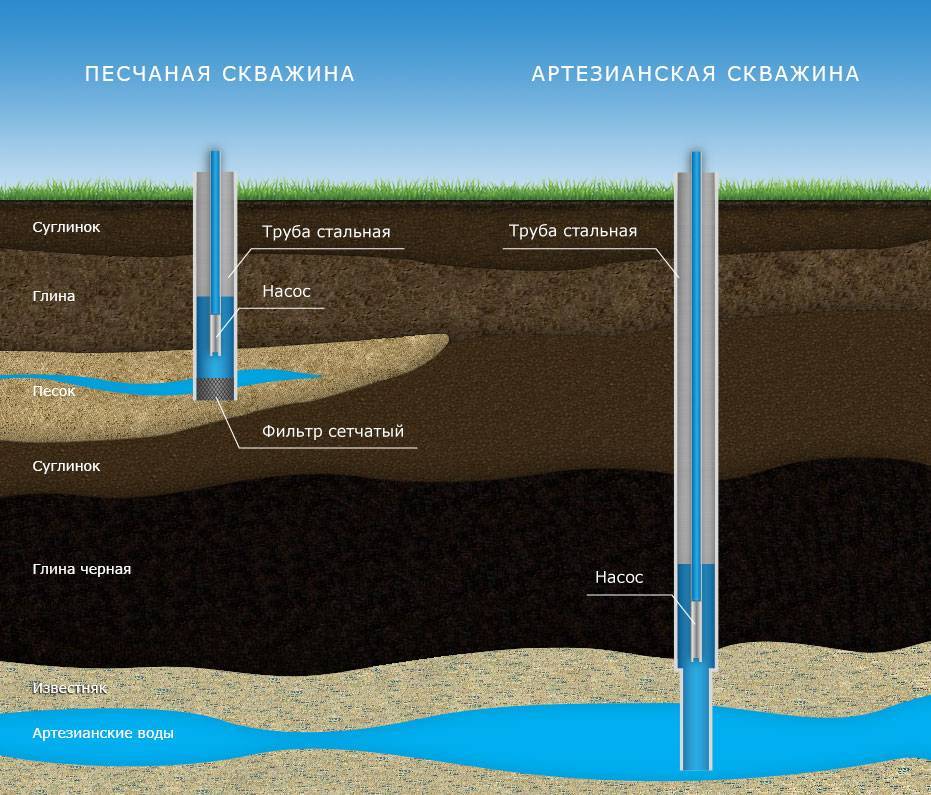

Конструкция скважины на песчаник

Этот вариант находится как раз между классическими колодцами и артезианской скважиной, которую мы рассмотрим далее. То есть тут всё же есть ещё возможность попадания сточных вод, но гораздо меньшая.

Преимущества

• Низкая цена реализации. На её обустройство уходит гораздо меньше материалов, требуется более дешёвое оборудование.
• Лёгкость и высокая скорость бурения. В большинстве случаев всю работу можно проделать одним шнековым буром.
• Относительно чистая вода. Это в достаточной мере зависит от наличия источников загрязнения поблизости.
• Отсутствие платы за потребление Н₂О, за исключением используемого электричества для работы насосной станции.

В принципе, это и все достоинства, первые два частенько перевешивают в случае необходимости создания быстрого и дешёвого источника.

Недостатки

• Маленькая производительность, около одного кубического метра в час.
• Слабая защита от внешнего загрязнения.
• Заиливание скважины в результате длительного простоя.

Загрязнённая скважина

• Быстрое засорение нижнего фильтра в случае мелкого песка на дне.
• Короткий срок эксплуатации, до десяти лет.
• Возможность отсутствия песчаного водоносного горизонта на вашем участке.

Обо всех этих ограничениях необходимо помнить в том случае, если вы выберете экономный вариант создания личного водопровода.

Бурение

Процесс пошёл

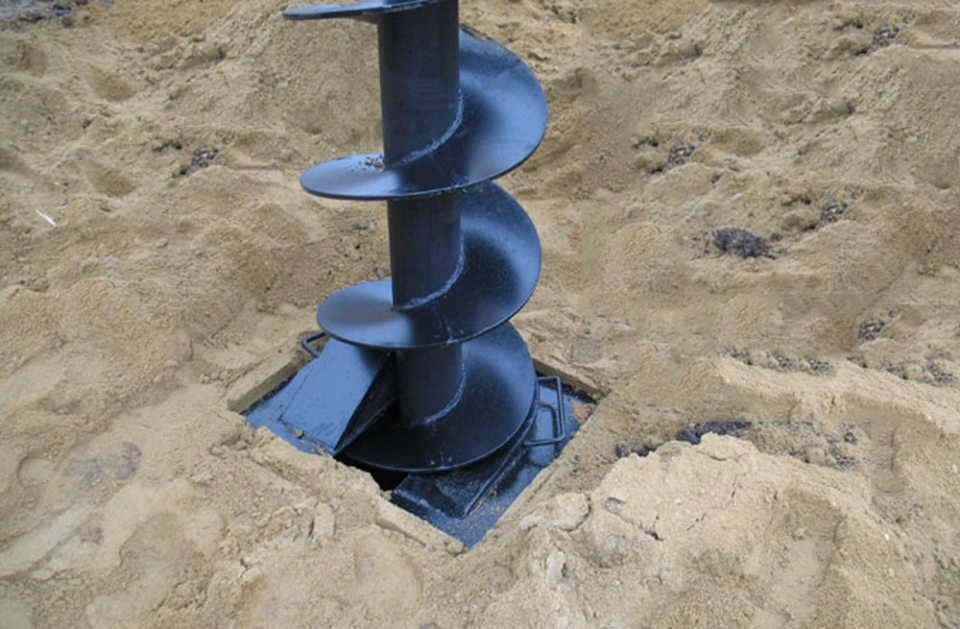

Как было выше упомянуто весь процесс можно осуществить лишь одним шнековым буром, который вворачивается по спирали в землю.

Инструкция выглядит так:

• Выбираем наиболее низкую и удалённую от возможных источников загрязнения точку на участке.
• Вводим шнек в землю, методично прокручивая.

Бурение своими руками

Станок для бурения водяной шахты

• Периодически убираем выходящую землю.
• Дойдя до воды, вводим обсадную трубу.
• Откачиваем всю грязную жидкость.

• Дно засыпаем полуметровым слоем щебня.
• Скважина готова к установке сопутствующего оборудования.

Типы скважин

В зависимости от того, насколько глубоко уходит скважина, она может существенно отличаться друг от друга:

• Артезианская скважина, которая бурится на глубину до 200 метров обеспечивает источник чистой питьевой воды;
• Фильтровая скважина бурится на глубину до 40 метров и нуждается в дополнительном фильтрационном оборудовании, поскольку частички песка будут присутствовать в воде.

Преимущество артезианской скважины заключается в том, что после завершения процесса бурения и уплотнения почвы гильзами, можно снабдить водой порядка 80 жилых домов, что просто внушительная отметка. Но есть в таком методе и некоторые недостатки, одним из которых является скорость бурения. Все дело в том, что Артезианскую скважину можно бурить на протяжении недели. Также такой процесс весьма дорогостоящий, но если один раз вложиться в этот проект, то питьевой воды из скважины хватит на огромное количество людей на протяжении 100 лет или даже больше.

Зачастую этот тип подходит для коллективного снабжения водой или для промышленных масштабов.

А вот промывочное бурение сегодня стало более простым и эффективным методом, поскольку больше не нужно устанавливать фильтрационные станции на дно скважины. Разработчики из Белгорода смогли создать установку, которая позволяет качать воду в любых количествах при помощи сжатого воздуха. Таким образом, частички песка рассеиваются по самому вымытому колодцу, а насос попадает только чистая вода без необходимости постоянно менять фильтр. Благодаря этому вода из скважин стала более дешевым удовольствием без всяких дополнительных фильтров и оборудования.

Также при бурении такого типа скважин не нарушается естественная природная среда, что благоприятно влияет на окружающую экологию.

Прежде чем разобраться в том, какие есть скважины на воду

Когда начинают бурение даже при небольшой глубине, вы первым делом встретитесь с водоупором, который часто сложен из глиняных плит, и намного реже из скальных пород. Если же на поверхности водоупора находится рыхлый и пористый грунт (известняк, гравий, песок, ила, мергель и другое), а условия местности дают возможность накапливаться в этом слое достаточному количеству воды, получается водоносный горизонт.

Именно из него можно добывать воду при малой глубине бурения. По своей слоистой структуре грунт напоминает любимый всеми тортик «Наполеон». Так как же, как крем смешивается с коржами, так и в земле водоупоры чередуется с рыхлой породой, что и становится причиной образования водоносного горизонта. Кстати, чистота и полноводность зависят от глубины. Но это считается общей тенденцией, так как глубина залегания на том или ином земельном участке зависит по большей части от особенностей размещения и структуры земли, а также от местности и осадков.

Подробности

Как найти воду на участке

Выбирая подходящее оборудование для источника, проводят работы по разведке, чтобы определиться с местом постройки. Участок должен обеспечивать бесперебойный забор жидкости.

Выделяют два основных способа, как выбрать место:

1.С помощью горшка. Данный способ известен давно, его применяли в деревнях. Метод определения не требует денежных вложений. Потребуется горшок из глины, имеющий объем один литр с сухими гранулами силикагеля. Наполненный камушками горшок взвешивают, вес надо запомнить. Горшок оборачивают тканью, заглубляют в грунт примерно на полметра. Спустя сутки горшок изымают, взвешивают. Разница в весе покажет количество жидкости, которую забрали в себя камушки. Так горшок размещают в разных местах на участке, по весу определяют место, в котором вода располагается ближе к верхнему краю земли.

2.С помощью наблюдения. Чтобы не прибегать к услугам компаний для узнавания гидрологический особенностей участка, применяют метод наблюдения. В местах, в которых влага лежит высоко к поверхности, по утрам собирается туман. В теплый день над этим местом клубятся мошки.

Особенности устройства водозаборных источников

Перед строительством скважины необходимо сделать ее схему. Внешне это шахта в виде круга, но на практике это сложная конструкция, потому что нужно укрепить стенки скважины от разрушения. В этих целях применяют обсадную трубу. Скважины имеют простой принцип действия. В шахту опускают насос, с помощью которого забирают жидкость из скважины. Сам насос подводят к трубопроводу водоснабжения.

Схема, по которой проводят обустройство скважины:

1.Выбирают место под скважину.

2.Роют приямок, который имеет размер окружности около двух метров, глубину примерно два метра. Когда будет достигнут водоносный слой, стенки шахты укрепляют: бетоном или обшивкой из дерева. Это служит защитой от обрушения во время холодов.

3.В центр приямка ставят бурильное оборудование, пробивают скважину. В частном доме скважину делают своими руками, применяя треногу, желонку, трос и обсадную трубу.

Внимание! Производительность конструкции, тип почвы, глубина горизонта скважины влияет на выбор типа источника

Особенности пробивки скважины

Процесс ведут до того, как не достигнут нужную глубину, постепенно наращивая обсаду.

Внимание! Для бурения скважины можно нанять специализированную бригаду, которая с помощью спецтехники быстро пробурит скважину, но стоить это будет дорого

Фильтр из гравия

Гравием усыпают дно источника для защиты от проникновения в воду известняковых частиц с песком. Слой фильтра содержит среднего и мелкого размера частицы. Как правило, требуется около двух ведер гравия.

Монтаж гидрозатвора

Гидрозатвор устанавливают для защиты скважины от дождевой, талой воды. Его сооружают с помощью глины, которую выкопали, когда рыли шахту. В качестве арматуры применяется фибровая стружка, которую добавляют в глину около пяти процентов от всей смеси.

Глину следует развести, как густую сметану, добавить стружку, смешать. Далее этот раствор заливают в зазор вокруг обсады, который имеет коническую форму. Глина будет сохнуть одну неделю.

Фильтр на обсадной трубе

Фильтр устраивают на обсадной трубе снизу, пока ее не погрузили в почву. Следует просверлить отверстия сечением 3 миллиметра в 2 метрах от низа трубы. Намотать в этом месте проволоку плотным слоем, без нахлеста. Концы нержавеющей проволоки приваривают к трубе.

Другим способом организовать фильтр считается установка специальной сетки на конец трубы с отверстиями. Данный метод обойдется дешевле. Сетка прослужит около десяти лет, а из проволоки фильтр простоит до пятидесяти лет.

Существующие категории скважин

Согласно предназначению скважины бывают следующих категорий:

1. Параметрические — позволяющие определить разрез вертикального слоя.
2. Поисковые — имеют маленький диаметр, определяют перспективность бурения.
3. Разведывательные — определяют потенциал полезных ископаемых.
4. Эксплуатационные — способные извлечь полезное ископаемое из земных недр.

Скважины для добычи воды относятся к эксплуатационным, и делятся на дополнительные виды:

• добывающие либо нагнетательные;
• специализированные для технической и питьевой воды, в том числе и поглощающие;
• для мониторинга и наблюдения за пластовым давлением;
• дублеры для выработки;
• оценочные при эксплуатации.

Каждая из них имеет свои особенности при бурении и во время использования.

Трубы из асбестоцемента

Преимущества асбестоцементных изделий:

• химическая устойчивость – трубы не вступают во взаимодействие с большинством химически активных соединений;
• отсутствие угрозы коррозии установки;
• небольшая стоимость изделий, сравнимая с пластиковыми трубами и значительно меньшая, чем у аналогичной продукции из стали.

Недостатки асбестоцемента:

• высокая хрупкость – из-за этого фактора приходится использовать трубы с увеличенной толщиной стенки, что увеличивает вес изделий и усложняет монтаж;
• материал нельзя использовать при конструировании фильтровальных колонн; идеально такие трубы подходят для скважин в известняковой среде глубиной около 100 м.

Конструктивные виды скважин

Используемые конструкции делят скважины на типы:

• с одной колонной;
• с двумя колоннами.

Вышеуказанные типы скважин подразумевают количество труб при бурении и эксплуатации шахты.

Одновременное использование обсадной и эксплуатационной трубы считается более дорогим вариантом, однако позволяет продлить срок эксплуатации. В таком случае даже артезианская скважина может иметь внутреннюю ПВХ трубу.

Виды фильтров из гравия, которые размещаются:

• между породой и водозаборной трубой при нижней заглушке;
• между обсадной и водозаборной колонами при нижней заглушке;
• в при забойной зоне с учетом поступления воды через низ водозаборной трубы.

Каждый из вышеуказанных фильтров имеет свои особенности и преимущества.

Разновидности подземных вод

Теперь давайте рассмотрим, какие именно есть виды вод.

Верховодка

Верховодка – это подземные воды, которые находятся близко к поверхности сверху водоупорных линз. Не везде есть такие водоупоры, поэтому найти верховодку бывает сложно, а иногда и невозможно. Из-за того, что верховодка почти незащищена фильтрующим слоем сверху, большая часть  химических и биологических загрязнений, находящихся на поверхности, попадают в воду, и по этой причине качество воды ниже необходимого уровня. Такой горизонт воды подпитывается исключительно осадками, поэтому много воды в нем будет только после того, как растает снег, или выпадет много осадков в виде дождя. Такие виды скважин на воду для дачи удовлетворят только хозяйственные нужды в виде полива огорода.

Единственной причиной, по которой есть смысл рассмотреть возможность создания такой скважины – малая глубина залегания – обычно от 3 до 9 метров. Такие способы бурения скважины просты и недорогие, что даст возможность получать воду для хозяйственных нужд.

Грунтовые воды

Хотя грунтовые воды тоже не сильно защищены водоупором фильтрующего вида сверху и часто не являются водой, которая пригодна для питья, но при прохождении вод через толстый слой грунта удаляет большую часть загрязнений, и на выходе она намного качественнее, чем верховодка. Касательно наполненности водой, то и этот способ добычи воды будет во многом зависеть от сезонных колебаний. В лесистых местах, а также регионах с большим количеством осадков вода будет поступать в скважину постоянно, хоть и в разных количествах. А вот выбирать бурение, чтобы дойти до грунтовых вод, не стоит в засушливых регионах – в летний период вода может полностью пропасть.

Межпластовые воды

Как уже становится понятно из названия, эти воды расположены между 2-мя слоями пластов водоупора. Выше мы упоминали о том, может быть много водоупорных слоев земли, а значит, может быть много горизонтов. Воды межпластового вида находятся достаточно глубоко, примерная глубина от 25 до 78 м. Хотя некоторые виды горизонтов могут подниматься и выше, иногда даже выходя на поверхность в виде родников.

Влага для проникновения в межпластовый горизонт преодолевает большой слой грунта и толщину пород водоупора, благодаря чему естественная фильтрация воды на высоте. Отсюда и следствие, что качество такой воды высокое, чем у двух предыдущих видов. Не в каждом горизонте достаточно воды, поэтому геологи стараются найти самые насыщенные водой слои. Но ход дела таков – чем глубже, тем больше воды и тем она чище.

При выборе вида скважины следует при возможности выбирать именно этот вид.  Вода, которая находится между двух слоев, имеет давление. При поступлении в рабочую колонну скважина будет расширяться. По этой причине статический уровень может быть куда выше горизонта воды. Есть и такие межпластовые воды, где давление так высоко, что она сама изливается на поверхность, бьет фонтаном из-под земли. Это уже артезианские воды.

Какие источники под землей

Геологические разрезы по земельным участкам неодинаковы, но закономерности по водоносным слоям существуют. С углублением от поверхности в недра подземная вода становится чище. Водозабор из верхних уровней обходится дешевле, им пользуются собственники частного жилья.

Верховодка

Водный ресурс, находящийся в земле недалеко от поверхности над водоупорным слоем горных пород, называется верховодкой. Водонепроницаемые грунты имеются не на всех территориях, не всегда удается найти подходящий участок для организации неглубокого водозабора. Над такими линзами фильтрационный слой отсутствует, вредные вещества, органические и механические примеси с дождем и снегом проникают в грунт и примешиваются к подземному водоему.

Верховодка характеризуется такими показателями:

1. Глубина залегания. В среднем 3-9 м в зависимости от региона. Для средней полосы — до 25 м.
2. Площадь пластов — ограниченная. Проявления встречаются не в каждой местности.
3. Подпитка запасов осуществляется за счет осадков. С нижележащих горизонтов водопритока нет. В засушливые периоды уровень воды в колодцах и скважинах на верховодку падает.
4. Использование — для технических нужд. Если в составе отсутствуют вредные химические загрязнители, системой фильтрации вода улучшается до питьевой.

Верховодка хорошо подходит для полива огорода. При бурении неглубоких скважин можно сэкономить: проходка доступна для самостоятельного выполнения. Вариант — устройство колодца с укреплением его стенок бетонными кольцами. Не рекомендуется делать водозабор из верхних залежей, если недалеко от земельного участка используют удобрения, располагается промышленная зона.

Грунтовка

Верховодка — ресурс пропадающий, в отличие от грунтовки, являющейся первым постоянным подземным водохранилищем. Извлечение из недр верховодки осуществляется преимущественно посредством колодцев, для забора грунтовки бурятся скважины. Эти типы подземной воды имеют схожие характеристики по глубине залегания — <25 м и в зависимости от количества выпадающих дождей.

К особенностям грунтовой разновидности относятся:

1. Фильтрующий слой горных пород. Его толщина 7-20 м, он распространяется непосредственно до пласта, расположенного на водонепроницаемой платформе скального грунта.
2. Применение в качестве питьевой воды. В отличие от верховодки, для которой используется многоступенчатая система очистки, удаление механических примесей из грунтовки делают скважинным фильтром.

Подпитка грунтовой воды стабильна на территориях, покрытых лесами и регионах с умеренным климатом. В засушливых районах летом влага может исчезать.

Источники между пластами

Схема подземных вод.

Название второго постоянного источника воды — межпластовый водоносный горизонт. На этот уровень бурятся скважины на песок.

Признаки линз, перемежаемых горными породами:

• вода напорная, поскольку принимает на себя давление окружающих горных пород;
• продуктивных водоносов несколько, они рассредоточены по глубине в рыхлых грунтах от верхнего водонепроницаемого слоя до нижней подстилающей подушки;
• запасы отдельных линз ограниченные.

Качество воды в таких залежах лучше, чем на верхних уровнях. Глубина распространения — от 25 до 80 м. Из некоторых пластов на земную поверхность пробиваются родники. Вскрытая на большой глубине подземная вода за счет напряженного состояния жидкости поднимается по стволу скважины на привычную близость к поверхности. Это позволяет осуществлять водозабор центробежным насосом, установленным на устье выработки.

Межпластовая разновидность подземных вод популярна при обустройстве водозаборов для загородных домов. Дебит песчаной скважины — 0,8-1,2 м³/час.

Артезианская

Другими особенностями артезианских горизонтов являются:

1. Высокая водоотдача — 3-10 м³/час. Этого количества хватит, чтобы обеспечить несколько дачных домов.
2. Чистота воды: проникая в недра через многометровые слои грунта, она полностью освобождается от механических и вредных органических примесей. Вмещающие породы обусловили второе название водозаборных выработок — скважины на известняк. Утверждение относится к пористым разновидностям камня.

В промышленных масштабах добыча артезианской влаги осуществляется в коммерческих целях — для продажи питьевой воды. На территориях, расположенных в низинах, есть вероятность обнаружить напорную залежь на глубине 20 м.

Абиссинский колодец

Скважина игла или Абиссинский колодец еще один простой и доступный с точки зрения финансовых затрат вид гидротехнических сооружений. Состоит из узкой 1…1,5” трубы, на окончании которой находятся фильтр и иглообразный наконечник. Снарядом прошивают грунт на глубину от 10…25 метров до водоносного слоя, тем самым минуя нестабильную верховодку.

Для создания скважины иглы берутся двухметровые трубы и последовательно забиваются в грунт. По мере заглубления отрезки трубы соединяют между собой посредством резьбовых соединений. На саму трубу ставят либо ручной, либо электрический насос, работающий по вакуумному принципу.

После организации водозабора, скважину прокачивают для получения чистой воды. Для питьевых целей она будет пригодна через сутки. Рекомендуется сделать химический анализ ее состава в СЭС или гидрогеологической лаборатории. Как показывает практика, после всех подготовительных и профилактических манипуляций с абиссинской скважиной вода будет соответствовать санитарным нормам.

Преимущества

Простая и эффективная конструкция, позволяющая удовлетворить потребности в небольшом количестве воды хорошего качества, обладает следующими преимуществами:

• Срок службы колодца не менее трех десятилетий.
• Малогабаритные размеры позволяют пробурить скважину в подвале частного дома.
• Исключена вероятность загрязнения из почвенных горизонтов.
• Не требуется разрешений.

Недостатки

Из негативных сторон присущих данному типу источника можно отнести следующие недостатки:

• Поскольку абиссинский колодец делается из полуторадюймовой трубы и предполагает забор воды с только помощью насоса. Поверхностные насосы не эффективны после десятиметровой глубины.
• Конструкция требует регулярной чистки трубы от заиливания и песка.
• Возможность поставить абиссинскую скважину доступна лишь в условиях мягкого грунта.
• Абиссинская конструкция привередлива к качеству водоноса и не будет работать на плывунах, бесперебойная эффективность возможна только на слое из крупнозернистого песка.

Выбор скважинного насоса

Выбор насоса для скважины производится по комплексу показателей. Существуют научные методики расчета, но можно провести и укрупненный расчет.

Основными показателями в работе подбираемого насоса являются:

1. Напор (создаваемое давление), м. водного столба;
2. Производительность, м3/час.

Напорная характеристика складывается из нескольких составляющих суммы:

1. Высота (глубина) скважины до нулевой отметки ввода в здание;
2. Сопротивление горизонтального участка трубопроводов;
3. Высота до верхней водоразборной точки;
4. Минимальный напор в сети дома;
5. Запас мощности – от 5 до 10 %.

Причем расчет следует вести, не принимая в учет наличие гидроаккумулятора на станции. Он предназначен для уменьшения частоты пусков и сглаживания пульсаций. Рекомендуется приобрести и установить отдельный гидроаккумулятор большего объема. Применение этого устройства обязательно для любого типа насосного оборудования.

Рассмотрим частный случай – скважина имеет глубину 20 метров, горизонтальный участок – длину 8 метров, верхняя точка водоразбора (смеситель) размещен на высоте 2 метра. Минимальный напор для работы бытового оборудования (стиральной машины, посудомоечного агрегата и т.д.) составляет величину от 1 до 1,5 кгс/см2 (по паспорту изделия), то есть от 10 до 15 метров водного столба.

Сопротивление горизонтального участка составит 8 х 0,3 = 2,4 метра. Итоговый напор составляет:

(20 + 2,4 + 2 + 15) х 1,1 = 43,34 метра (где 1,1 – поправочный коэффициент запаса мощности).

Далее определяется вторая величина – производительность. Она определяется по среднему значению водопотребления на одного человека в сутки – 200 литров. Для семьи из 4 человек необходимый объем воды составит 0,8 м3/сутки.

Постоянный период водопотребления составляет примерно 12 часов. Необходимая производительность насоса составит 800 л / 12 часов = 66,7 = 70 литров в час. Для учета пиковых нагрузок следует применить поправочный коэффициент 1,25. Тогда итоговая величина составит 70 х 1,25 = 87,5 = 90 литров в час (2,16 м3/сутки).

Расчетная величина производительности не должна превышать суточный лимит скважины по воде. Превышение может вызвать засорение скважины, повреждения каналов в ее основании.

Последний этап выбора насоса – подбор по диаграмме «расход – напор». Эта диаграмма присутствует в паспорте каждого насоса. По осям напора и расхода (производительности) отмечаем рассчитанные величины.

Пересечение точек на кривой диаграммы будет реальными показателями работы агрегата при расчетных условиях. Точка пересечения должна располагаться в средней части (средней трети) графика.

Выбор насоса для скважины – важное мероприятие. Знание типов оборудования и методика расчета позволяет подобрать необходимый насос для скважины без труда

К выбору насоса можно привлечь специалистов в магазине – как правило, опытные менеджеры владеют методикой подбора. При этом можно сверить свои расчеты – доверяй, но проверяй.

(Просмотров 692 , 2 сегодня)

Рекомендуем прочитать:

Типы котлов отопления

Разводка системы отопления

Как устранить засор канализации

Пеллетные котлы отопления

Плинтусные обогреватели

Основные виды отопления помещений

Абиссинский колодец

Абиссиния – это страна в Африке, современная Эфиопия, в которой в XIX веке английские войска благополучно использовали изобретение американца Нортона – трубчатый колодец. Это наиболее дешевый вариант водоснабжения. Часто используется для самостоятельного бурения скважин на воду. В отличие от обычного колодца в абиссинский не попадет верховодка, пыль, грязь, споры. Этот колодец берет воду из глубины 8-12 метров. Вода в большинстве случаев питьевая и чистая, без излишнего содержания минералов и солей жесткости. У автора этого сайта в деревенском доме стоит именно абиссинский колодец.

Трубы из металлов и сплавов

Используются такие изделия чаще всего при обустройстве артезианских скважин (подробнее: “Какие трубы для скважин на воду лучше, обзор популярных материалов”). Диаметры стальных изделий, согласно принятым стандартам, находятся в сфере значений от 114 мм до 508 мм. При толщине стенки, составляющей 5-6 мм, и соответствующих установке, обслуживании и эксплуатации эти трубы должны прослужить не менее 50 лет.

Достоинства металлических труб:

Недостатки изделий:

• склонность к коррозии, особенно свойственная продукции из чёрной стали – в результате в воде появляется ржавчина, которую перед подачей потребителю нужно отфильтровывать;
• высокая цена изделий с толстыми стенками, необходимыми для работы в системах с повышенным давлением рабочей среды;

Что представляет собой карта водоносных слоев

Гидрогеологическое исследование грунтов позволяет определить виды и характеристики почвенных слоев на небольшом участке или обширной территории, а также уровень подземных вод. На основе изучения и анализа результатов составляется ряд документов. Как правило, в местных архивах населенных пунктов уже давно имеются геологические разрезы и карты водоносных слоев. Но за городом или на вновь осваиваемых площадках требуется производить выемку образцов грунта и определять расположение подземных уровней водных зеркал.

Под землей вода ведет себя несколько иначе, чем в емкости, где сомневаться о горизонтальности ее уровня не приходится. В толще грунта линия водного зеркала может изгибаться под влиянием многих факторов:

• рельефа местности;
• формы и размещения водоупорных слоев;
• варианта подпитки и сброса;
• пропускной способности и плотности грунтовых пластов;
• близости водоемов и т.д.

При составлении карт пользуются замерами УГВ в доступных природных и искусственных источниках. Это могут быть скважины и выработки, колодцы и шурфы, водные объекты и водомерные посты. Для «чистоты» полученных данных, измерения в точках, расположенных неподалеку друг от друга, выполняют в один день по причине того, что уровень подземных вод под влиянием внешних воздействий может существенно меняться. В связи с этим, карты водоносных слоев требуется обязательно датировать.

Если при застройке участка грунтовые воды можно обнаружить при устройстве шурфа, то при выполнении шахтного колодца или артезианской скважины специалистам потребуется взглянуть на карту водоносных слоев. Ее отсутствие в большинстве случаев приводит к непредвиденным ситуациям. К примеру, в процессе опускания колодезных колец может выясниться, что вода находится намного глубже ожидаемой отметки. Смысл в дальнейшей работе отпадет сам собой, а кольца, скорее всего, останутся в земле. В этом случае выгоднее было бы сразу остановиться на устройстве скважины.

Опытные мастера рекомендуют не пренебрегать ознакомлением с картами водоносных слоев или проведением разведывательного бурения. Кстати, определить близкое расположение водоносного слоя можно народными методами, но это не всегда приводит к обнаружению именно питьевой воды.

Полезные советы

Сказать точно, как глубоко под землей находится вода, без определенных исследований невозможно. На сколько метров бурить скважину для частного дома, вам помогут решить несколько полезных советов:

• Обратитесь в специализированную компанию. Современные методы определения уровня залегания водоносного слоя помогут быстро и точно узнать, как глубоко следует проводить бурение.
• Если вы не располагаете достаточными средствами для полноценного исследования, вам могут подсказать соседи. Если на соседних участках есть подобные источники, просто узнайте о месте их расположения. Однако стоит понимать, что даже наличие у соседа скважины не дает стопроцентной гарантии, что вы найдете у себя воду в том же месте.
• Еще один достоверный способ определить глубину источника — бурить разведывательную скважину. Однако метод трудоемкий и затратный.
• Не стоит проводить исследования и заказывать бурение в весенний период. Поскольку оттепель способствует значительному повышению уровня грунтовых вод, вероятность ошибиться с местом залегания очень высока. Также бурение в этот период может привести к сильному загрязнению.
• Бурить шахту следует через весь водоносный горизонт и углубить ее в последующий грунтовый слой примерно на 0,5 метра. Соответственно, рассчитывать глубину следует исходя из данных параметров.
• Наиболее выгодная цена установки скважины на даче под ключ будет зимой. В этот период компании не сильно загружены, поэтому могут проводить работы по сниженному тарифу.

Вне зависимости от глубины источника, прежде чем бурить, необходимо проверить качество воды. Особенно, если вы планируете пользоваться водоносным слоем на уровне менее 10 метров от поверхности.

Материалы и инструменты

Бурение водоносных скважин для личного пользования раньше производилось вручную. Для организации одного источника приходилось прикладывать много сил и времени. Поэтому большинство собственников дачи или участка за городом не могли себе позволить собственную скважину.

Постепенно ручные методы вытеснялись механизированным бурением. Это значительно ускорило и упростило процесс. Но нужно было учитывать ряд правил и иметь бурильные устройства. Сегодня почти все водоразборные точки бурятся механизированным способом, принцип действия которого основан на разрушении грунта и подаче его наверх сухим и гидравлическим путем. В первом случае отработанный грунт убирается при помощи механизмов, во втором – вымывается водой, подающейся под напором или самотеком.

Материалы и инструменты, используемые для бурения и обустройства, во многом зависят от типа скважины. Для ручной работы потребуется:

• шнек с винтовыми лопастями в диаметре 150 мм;
• ворот – горизонтальная штанга, фиксируемая на шнеке;
• комплект сменных штанг, удлиняющих шнек;
• тренога с лебедкой;
• конструкция, монтируемая над точкой бурения в качестве альтернативной замены;
• обсадные трубы (металлические, пластиковые, асбестоцементные).

Обсадка выполняется, чтобы предотвратить разрушение стенок скважины. Содержание обсадной колонны выбирает мастер, учитывая тип скважины, метод бурения и другие параметры.

Вывод и популярное видео по теме

Каждый, кто желает пробурить скважину, должен прочитать о том, как узнать на какой глубине залегает вода. Это можно сделать несколькими способами:

1. При помощи глиняной посуды, силикогеля, черепков и т.д.
2. Определив места скопления растений одного вида.
3. Наблюдая за природными явлениями на территории участка.
4. Применяя принцип биолокации.

Одни способы указывают более точно, но не применимы, если на участке внешние проявления не отличаются от места. Рельеф может быть ровным, растения распределены равномерно и т.д. В этом случае можно пробовать использовать рамки или маятник. Но чтобы определить точно, лучше привлечь к процессу специалистов, которые проведут геологическую разведку.

Обустройство водоносной скважины на местности обусловлено присутствием подземного источника. Уровень его залегания можно уточнить различными способами, включая наблюдение за растениями и лозопроходство. Наиболее точный результат обеспечивает применение нескольких методик.

Схема водоносных слоёв.
