Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Как устроена вентиляция 5 и 9 этажных домов

  • Схема вентиляции многоэтажных зданий

    Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;

  • Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;
  • Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;
  • Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;
  • Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

  • В туалете 50 кубометров воздуха в час;
  • В ванной 25 кубометров в час;
  • На кухне 90 кубометров в час;
  • Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

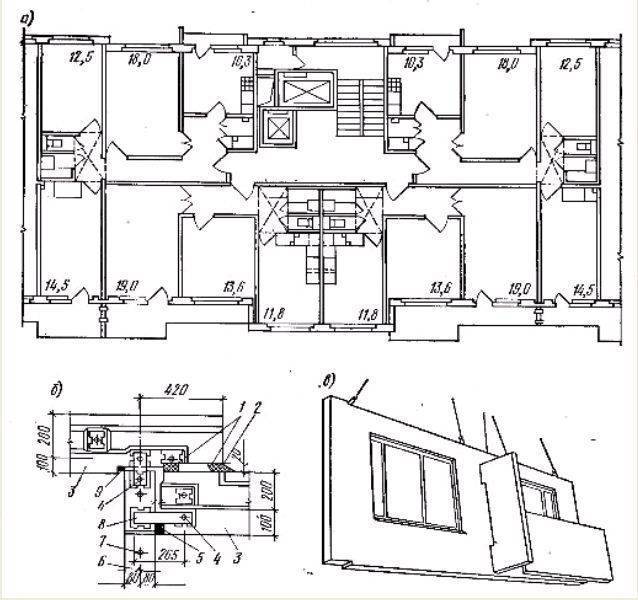

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

  • Дешевые монтажные работы;
  • Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
  • Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

  • Через форточки в дом попадает шум, пыль;
  • На нижних этажах вентиляция может быть слишком интенсивной, а на верхних — недостаточной;
  • Летом тяга практически отсутствует;
  • На работу вентиляции влияют погодные условия.

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п. Вентиляционная решетка в квартире может также засориться.

Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке.

Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз.

Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Это важно! С огнем следует обращаться осторожно – открытое пламя способно оплавить пластиковую решетку и даже воспламенить скопления пыли в сильно засоренной шахте. Альтернативный способ определения засоренности – прикладывание к вентиляционному отверстию тонкого листа бумаги или салфетки. Правильно работающая вентиляция должна без проблем удерживать лист на месте

Правильно работающая вентиляция должна без проблем удерживать лист на месте

Правильно работающая вентиляция должна без проблем удерживать лист на месте.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки

Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.. Правильно работающая вентиляция — необходимость в многоквартирном доме!. Правильно работающая вентиляция — необходимость в многоквартирном доме!

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

  • кухонная вытяжка;
  • вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

  1. Рециркуляционные.
  2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжная модель в соответствии с общим интерьером

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:

  1. Оконный воздушный клапан.
  2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления

То есть, поступая в комнату, воздух тут же нагревается.

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

  • осевые настенные;
  • осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Причины, по которым шахта может перестать работать

Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.

Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.

Схема вентиляции в многоэтажном доме

Большинство схем вентиляции в домах существующего жилого фонда имеет ряд недостатков. Воздух, который выводится из квартир, чаще всего перемешивается в общем канале, из-за чего иногда в своей квартире (в особенности в санузле) можно почувствовать посторонние запахи из других квартир.
Рисунок 4 – Вентиляционная шахта в квартире

Вентиляция в многоэтажном доме, схема которой приведена на рисунке выше, используется очень часто, потому что это один из наиболее легкореализуемых вариантов. Другой вариант – когда воздух из квартир выводится на чердак (такой вариант вентиляции используется в домах с чердаком). Этот вариант также нельзя назвать идеальным, так как он имеет свои недостатки: плохая тяга из-за сопротивления, оказываемого коллектором, сбор воздуха из всех квартир на чердаке.
В более современных и дорогих домах используется принудительная система вентиляции. Она состоит производительных приточного и вытяжного вентиляторов одинаковой мощности, которые исправно прогоняют воздух через дом, постоянно обеспечивая квартиры и другие помещения чистым воздухом. Приточный вентилятор устанавливается в подвале дома, вытяжной – на крыше.

Рисунок 5 – Схема системы принудительной вентиляци

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

  1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
  2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
  3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока

Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие

Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

  1. точка забора свежего воздуха;
  2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздуховоды;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для забора отработанного воздуха;
  6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Особенности монтажа

Вытяжная вентиляция предусматривается в проекте дома. В любом случае ее можно возвести как приставную шахту. Вентиляционные каналы 9-этажного дома, как и в 5-этажном, проходят в стенах квартир и соединяются с общей шахтой. Если нет возможности монтажа во внутренней стене, сооружают подвесной ход. Для последних этажей монтируют отдельные отводные пути. Внизу естественная циркуляция намного лучше, чем на верхних этажах, поэтому современные проекты предусматривают даже искусственную систему воздухообмена.

Можно сделать вентиляцию своими руками. Основные принципы:

  • Для кладки каналов легче использовать готовый шаблон.
  • Строить рекомендуется из полнотелого кирпича, допускается применение цементного раствора.
  • Повороты монтируют с помощью отесанного под нужным углом кирпича. Угол наклона отвода не должен превышать 60 ̊.
  • Вся поверхность должна быть гладкой и иметь одинаковый размер для равномерного движения воздуха.
  • Если в шахте предусматривается установка вентилятора, кладку покрывают влагостойким веществом.
  • Не допускается горизонтальное положение каналов естественной вентиляции.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

  • Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
  • Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

  1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
  2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

  • Газовую колонку запрещается закрывать или декорировать.
  • Минимальный зазор до кухонной мебели 100 мм.
  • Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
  • Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Монтаж своими руками

К монтажу вентиляции в частном доме надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.

https://youtube.com/watch?v=acsw-9jAkWY

Проблемы при эксплуатации и их устранение

Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.

Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.

Если такая ситуация возникла, рекомендуют действенные мероприятия.

  1. Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
  2. Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
  3. Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
  4. После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.

При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.

Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:

  • сквозняки, возникающие под приточными решетками, сильно дует;
  • система гудит, что создает некомфортные ощущения, особенно в спальнях;
  • чересчур теплый поступающий воздух в жаркие сезоны;
  • дисбаланс между притоком/оттоком воздуха;
  • засорение элементов системы;
  • нет эффективной управляющей системы для потребителей.

Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.

О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
