По каким критериям выбирать шланг для насосной станции

Блок защиты от «сухого хода»

Практика эксплуатации насосных станций показывает существование реального риска работы насоса без воды («сухой ход»), что запрещается всеми производителями.

Возникает такая ситуация в следующих случаях:

• дебит колодца/скважины менее производительности насоса (неправильный подбор насоса);
• пересыхание источников (падение дебита) в засушливый период года;
• неотслеженное опорожнение источника-емкости;
• пропадание воды в источнике-водопроводе, когда насосная станция используется как повысительная.

Представьте ситуацию: давление внутри системы меньше нижнего порогового плюс пропадает подача воды. Насос продолжает «молотить всухую», пытаясь безуспешно поднять давление. Поломка агрегата будет вполне гарантирована. Поэтому станция, укомплектованная блоком защиты от «сухого хода», гораздо надежнее защищена.

Ряд производителей предлагают датчики протока, а также реле протока, иногда именуемые прессконтролями. Последние совмещает функции обычного реле давления, дополнительно фиксирует отсутствие протекания воды через свой внутренний канал, формируя команду отключения электродвигателя насоса с небольшой задержкой относительно момента пропадания потока.

Прессконтроль всегда можно приобрести отдельно и установить в напорный трубопровод, чтобы фиксировать проток/давление воды. Штатное реле давления станции можно демонтировать. Электрическое подключение блока производится посредством шнура с вилкой и розеткой, является интуитивным, посильным даже неспециалистам.

Высота всасывания насосных станций

Вода открытых водоемов вблизи ее поверхности находится под действием атмосферного давления, величина которого выраженная в метрах водяного столба. равна 10 м (1 ат = 10 м вод.ст.). Даже если предположить, что внутри рабочей камеры центробежного насоса (вблизи оси) возникает абсолютный вакуум (это разумеется не так!), то разность  давлений между местом водозабора и насосом не превысит 1 ат. Получается, что высота 10 м от уровня оси насоса – это теоретический предел подъема (самовсасывания) жидкости таким насосом.

Станции Aquario с центробежными насосами характеризуются максимальной высотой всасывания 8 м, складывающейся из высоты оси насоса над поверхностью 0,5 м и глубины залегания воды 7,5 м.  Высота всасывания вихревого агрегата поменьше, не более 7 м (рекомендуется использовать при глубинах залегания воды до 5 м).

Высота всасывания типового центробежного насоса.

Высоту самовсасывания центробежного агрегата можно поднять, используя встроенный эжектор. Это дополнительный, т.наз. струйный насос, размещаемый внутри рабочей камеры основного механизма, повышая его самовсасывающую способность. Станции Aquario, оснащенные  насосами со встроенным эжектором, имеют высоту всасывания 9 м.

Эжектор (самодельный/покупной) можно разместить вне насоса,  опустив его внутрь водоема к месту водозабора. При этом от насоса станции к водозабору подходят два трубопровода, образующие циркуляционное кольцо, включающее основной агрегат и эжектор. Небольшая часть забираемой воды непрерывно циркулирует по кольцу, создавая внутри эжектора за счет специально созданной формы потока область высокого давления на выходе, и область низкого давления перед боковым всасывающим патрубком, через который внутрь корпуса устройства непрерывно добавляется основной поток воды, суммирующийся с небольшим потоком циркуляции. Таким способом высоту всасывания можно поднять до 10-15 м и более (правда ценой некоторого снижения кпд станции).

Схема подключения внешнего эжектора.

Критерии выбора

Шланг с фильтром и штуцером

При покупке рукава для насосного оборудования мастеру желательно опираться на такие критерии:

• Длина изделия. Её должно хватить от точки забора воды до агрегата. Если протяженность рукава будет чрезмерно большой и при этом в материале есть армирующее волокно, скрутить шланг будет достаточно сложно, а резать на два куска — жалко. С коротким рукавом еще сложнее.
• Материал изготовления. Для систем, работающих под высоким давлением, лучше брать усиленные шланги из ПВХ. На полив можно применять резиновые, силиконовые изделия.
• Жесткость. Крайне важна, если рукав предназначен для эксплуатации в условиях изменения температур и показателей давления. Усиленный шланг не потеряет свою форму от этого, не схлопнется или деформируется. Лучшее решение — гофрированные или армированные шланги.
• Морозостойкость материала. Особенно важна, если рукав покупается для эксплуатации в условиях низких температур (северные регионы России).
• Сечение. Диаметр шланга в дюймах должен точно совпадать с размером входного патрубка.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

• Сборка и установка эжектора.
• Герметичное закрепление оголовка.
• Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Материалы изготовления и срок службы гибкой подводки для воды

Срок эксплуатации зависит от области применения подводки и материала изготовления самого шланга и фитингов.

Алюминиевая оплетка

Такая оплетка является недолговечной, подходит для воды не выше 80°C и давлении около 5 атм, подвержена коррозии. Срок эксплуатации всего 2-3 года. Применение во влажных помещениях ещё больше сокращает срок эксплуатации. Отличить её от любой другой можно просто, достаточно потереть по поверхности пальцем, если на пальце остался грязный след, то это оплетка из алюминия.

Нержавеющая сталь

Оплетка из нержавейки намного качественней алюминиевой, температурный диапазон увеличен до 95°C и давлением до 10 атм. Срок службы в пределах 10 лет.

Сильфонная подводка (нержавеющая сталь)

Материал изготовления подводки, нержавеющая сталь. Срок службы такого устройства достигает 25 лет. Применяется при повышенных температурах до 250°C и давлении 20 атм. Устойчив к гидравлическим ударам. Нельзя устанавливать для воды подводку для газа и наоборот. Отличить их можно по цвету, рукав для газа желтого цвета.

Нейлоновая оплетка

Гибкая подводка с нейлоновой оплеткой способна служить при температуре 110°C и давлении 20 атм 15 -20 лет. По сравнению с предыдущими гибкими шлангами, имеет самую высокую цену.

Материалы изготовления фитингов

Самым лучшим материалом для гаек и штуцеров традиционно является латунь, нержавеющая сталь, бронза. Эти материалы не окисляются, и могут прослужить долго, в отличие от алюминиевых фитингов, и ни в коем случае фитингов из пластика (за исключением шланг для подключения стиральных и посудомоечных машин. Там могут быть применены шланги с пластиковыми гайками, рассчитанные на ручное затягивание).

• Латунь обладает высокой устойчивостью к коррозии и невысокой стоимостью. Срок эксплуатации 15 — 20 лет.
• Нержавеющая сталь. Самый оптимальный вариант. Прекрасно справляется с вибрационными нагрузками и температурными расширениями. По сравнению со шлангами из латуни, высокая цена. Срок эксплуатации такой же, как и у фитингов из латуни.
• Углеродистая сталь. Уступает по характеристикам латунным и нержавеющим, значительно дешевле обоих. Фитинги из углеродистой стали прослужат около 3 лет.

Варианты подключения станции

Подключать насосную станцию к трубопроводу можно двумя способами:

• Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
• Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Применение ПЭ труб для наружных работ

Полиэтиленовые трубы повсеместно вытесняют стальные. Они применяются для наружной разводки и служат для транспортировки различных жидкостей и газа. Их преимущество в высокой прочности, дешевизне, полном отсутствии коррозии, стойкости к агрессивным факторам внешней среды, лёгкостью в монтаже и очень большим сроком службы (гарантийный срок — 50 лет).

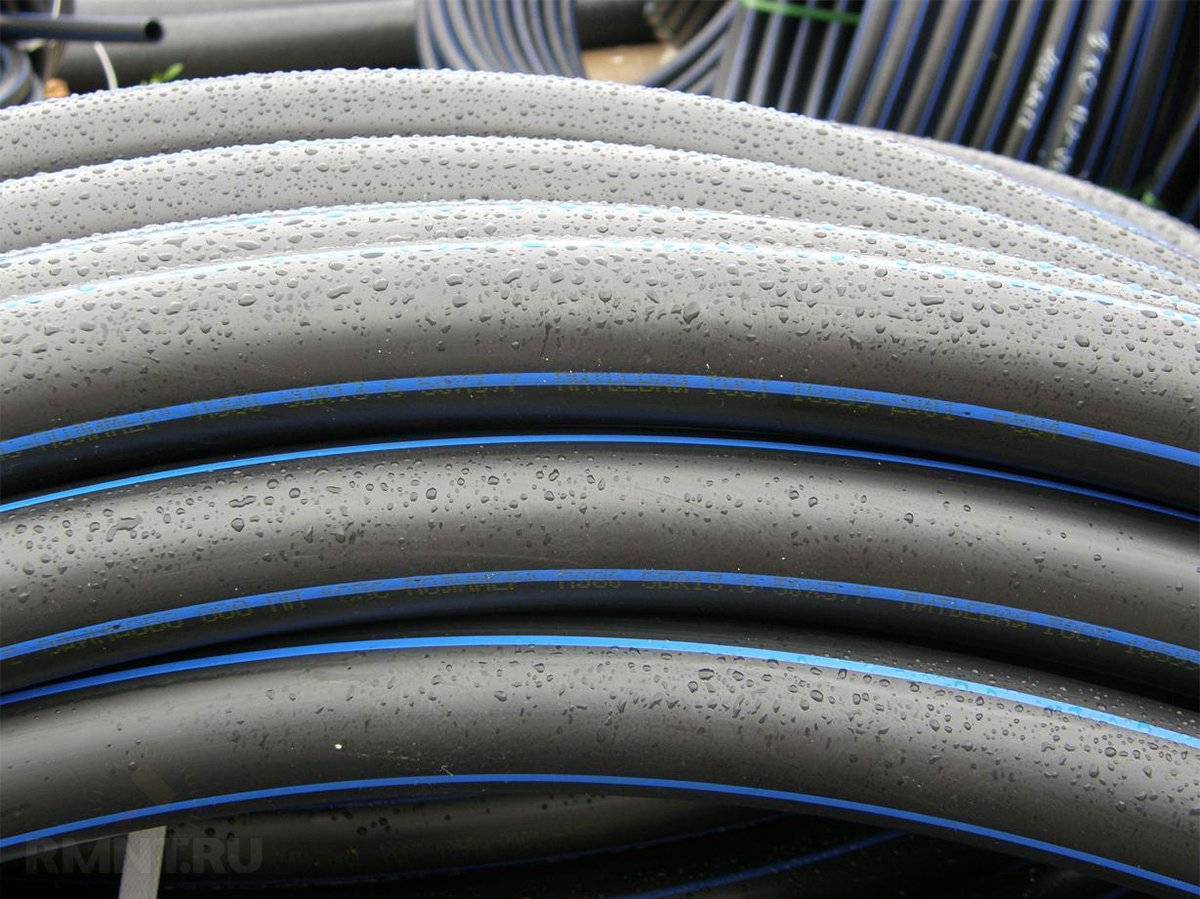

ПЭ трубы, предназначенные для воды, имеют голубые маркировочные полосы и надпись «Питьевая» по всей своей длине. Различают два типа труб — «С» и «Т». «С» — средние трубы, рассчитанные на работу под давлением до 6 атм. «Т» — тяжёлые, с максимальным рабочим давлением 10 атм.

Все типы ПЭ труб допускают непосредственную укладку в грунт. Одним из положительных качеств является возможность работы с ними в зимнее время при температурах до -20 градусов. При замерзании воды в трубе она не лопается, её можно легко отогреть кипятком. Замена такой трубы в случае аварии производится без дополнительного оборудования. Невысокая цена является ещё одним преимуществом ПЭ труб перед стальными.

Как определить длину шланга

Никогда не нужно забывать о подходящих соединительных муфтах с нарезанной резьбой, хомутах и других элементах крепления. Чем проще метод фиксации шланга на насосе, тем лучше будет функционировать установленная система. Длина используемого шланга напрямую может быть обусловлена моделью используемого насосного устройства. Существуют специальные дренажные устройства, которые можно погружать на большую глубину. Также существуют устройства, способные работать только на глубине 3-4 метра.

В качестве примера рассмотрим насосную установку, поддерживающую примерную глубину в 5-6 метров. Необходимая длина шланга определяется с учетом глубины залегания насоса и расстояния, на которое переносится транспортируемая жидкость. Несмотря на мнения многих так называемых экспертов, уровень напора в дренажном насосе не всегда обуславливается отдаленностью на горизонтальной плоскости. Большое влияние на этот контрольный параметр оказывает именно глубина вертикального перемещения стоков.

Выбор шланга

Основные требования к изделию, кроме армирования, следующие:

На морозе шланг имеет свойство сплющиваться, по окончании чего вода в нем сходу мёрзнет. Исходя из этого нужно применять трехслойное изделие и в обязательном порядке выполнить его утепление

Как это сделать, мы рассмотрим ниже.
При выборе изделия, направляться обратить внимание, на возможность его применения в пищевых целях. Простые резиновые тёмные шланги нельзя применять для забора питьевой воды, поскольку в ней будет чувствоваться характерный запах химии.
Изделие должно быть морозоустойчивым.

В следствии этих требований, сходу направляться отбросить ряд изделий.

По сути, остается два более-менее подходящих варианта:

• Силиконовый рукав;
• Шланг для скважинного насоса из ПВХ.

Сейчас подробней рассмотрим оба этих варианта.

Силиконовый

Силиконовый шланг есть хорошим вариантом для пищевого применения. В большинстве случаев, в него имеется особое пищевое покрытие.Выпивать воду из для того чтобы водопровода приятно, поскольку она ни чем не пахнет.

Но, у для того чтобы изделия имеются кое-какие минусы:

• Силикон довольно часто трескается и лопается в местах соединения с насосом и фитингами.
• Жесткость у изделия слабоватая.

По этим обстоятельствам, водопровод из силикона применяют лишь летом.

ПВХ

Для всесезонного применения наиболее хорошим вариантом есть трехслойный шланг из ПВХ:

• Он не «схлопывается»;
• Морозоустойчив;
• В меру эластичен;
• Возможно применять в пищевых целях;
• Владеет достаточной прочностью;
• Доступная цена.

Так, выбирая, какой шланг лучше для скважины, в полной мере возможно остановить свой выбор на пластиковом изделии.

Установка и подключение оборудования

При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.

Для того чтобы уменьшить количество вибраций работающего механизма, нужно закрепить один конец прочного капронового шнура в специальном отверстии на корпусе насоса, к другому концу необходимо прикрепить специальную эластичную подвеску, в роли которой может выступать медицинский жгут или эластичный резиновый шланг.

Насосы Малыш выпускаются с алюминиевым или пластиковым исполнением корпуса

При работе в ограниченном пространстве, например, в колодце или скважине, насос может биться о стенки резервуара, что приведет к преждевременной поломке. Для того чтобы этого не произошло, рекомендуется надеть на корпус широкое кольцо из плотной резины, которое послужит амортизатором при ударах.

Помните, что оборудование обязательно нужно устанавливать в вертикальном положении, горизонтальная установка может привести к преждевременным поломкам. Глубина погружения агрегата должна быть больше нижнего показателя динамического уровня воды. Перед началом установки погружного насоса для колодца Малыш, следует провести подготовительные работы, то есть определить глубину положения насоса в резервуаре и приобрести шланг соответствующего диаметра

Очень важно, чтобы диаметр шланга подходил к устройству, тогда оно сможет работать максимально эффективно

Подключение насоса к электросети осуществляется только после окончания всех монтажных работ

Предлагаем ознакомиться Чем лучше всего покрыть крышу сарая

Виды шлангов

Рассмотрим характеристики имеющихся в продаже шлангов:

1. Резиновые рукава дешевые, удобны в использовании. Недостатки:

• не подходят для подачи питьевой воды, которая из резиновых шлангов сначала поступает с неприятным запахом, а с разрушением резины будет впитывать в себя вредные вещества;
• быстро образуются загибы.

Резиновый

1. Самыми безопасными являются изделия из силикона, отличающиеся долговечностью и отсутствием запаха. Недостатки:

• имеют недостаточную жесткость и прочность;
• могут лопнуть на стыках;
• недостаточно морозоустойчивы;
• подходят для использования только в теплое время года.

Силиконовый

1. Всасывающие шланги для насосных станций из поливинилхлорида.

ПВХ является идеальным материалом для производства шлангов для насосной станции. Они обладают всеми необходимыми качествами:

• морозоустойчивые, не боятся перепадов температур;
• можно применять для подачи питьевой воды;
• обладают достаточной жесткостью, не меняют форму при перепадах давления воды;
• могут работать при температурах воды от 1 до 40 градусов;
• долговечные;
• выдерживают давление до 6 атмосфер.

Всасывающий шланг

1. Гофрированные рукава с металлическим армированием, которые не обязательно помещать в короб. Они обладают устойчивостью к перекручиванию и высокой степенью прочности.

Для подсоединения гидроаккумулятора к насосу используются гибкие рукава. Выпускаются они с коленом и прямые, длиной 500 мм, 600 мм, 1000 мм.

Металлические шланги

Шланг всасывающий для моторов производятся длиной от 3 до 50 метров. Подсоединить их можно своими руками, используя прилагающуюся к каждому изделию инструкцию.

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос

При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода

Насосная станция

Насосная станция

Он бывает:

• эжекторным (иначе говоря – двухтрубным);
• однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

Способы утепления наружных магистралей

Самый надёжный способ защитить трубы от замерзания — прокладка ниже уровня промерзания грунта. Но в силу многих объективных причин такое не всегда возможно. Для того, чтобы уберечься от мороза нужно использовать комплексную защиту. В неё входят изоляция труб в сочетании с использованием саморегулирующихся электрических подогревающих кабелей. Для пассивной защиты труб имеет смысл применять твёрдые скорлупы из пенополистирола соответствующего внутреннего диаметра с толщиной наружной оболочки до 8 см.

Саморегулирующийся кабель закрепляется на трубе, предварительно оклеенной алюминиевой лентой (это касается ПЭ труб) для лучшего теплообмена. Для труб, диаметром до 50 мм допускается закрепление кабеля вдоль трубы. Трубы свыше 50 мм нужно оборачивать кабелем по спирали. Такой подход обеспечивает защиту наружных магистралей при температурах до -60 градусов! Кабель не перегреет трубу, т.к. имеет встроенные датчики температуры, рассредоточенные по его длине и установленные на поддержание температуры воды внутри трубы на отметке +5 градусов.

Такой кабель достаточно включить осенью и выключить весной. На сегодняшний день это самый эффективный способ борьбы с морозом, если трубопроводы проходят близко к поверхности грунта или имеются наружные вводы в дом. ПЭ трубы, равно как и все другие виды пластиковых и металлопластиковых труб долго промерзают, но так же долго оттаивают. Несмотря на то, что будучи замороженными, они редко повреждаются, каждый, кто хоть раз испытал на себе удар морозной стихии, предпочитает саморегулирующийся кабель всем другим видам утепления.

Недостаток такой системы защиты очевиден — при отсутствии напряжения в сети он не работает. Но для комфортной и безопасной жизни за городом нужно иметь на этот случай альтернативный источник электропитания. Ведь современный загородный дом оборудован множеством систем, использующих электричество. А выбор источников питания очень разнообразен — от традиционных бензиновых электростанций, до аккумуляторных ИБП или электроустановок, работающих на сжиженном газе.

По каким параметрам выбирают насосы

Чтобы понять, какой из этих вариантов будет более предпочтителен в той или иной ситуации, следует рассмотреть плюсы и минусы каждого из вариантов этих устройств.

Преимущества и недостатки центробежных насосов

Если сравнивать их с вибрационными моделями, то эти установки демонстрируют в 2–3 раза большую мощность и производительность. В среднем эти аппараты могут работать на протяжении более 5 лет при условии, что им приходится доставлять чистую воду.

В случае попадания в нее ила или камешков величиной 1–2 мм это приводит к уменьшению эксплуатационного ресурса в 5–10 раз. Если в насос случайно попадут в камешки величиной 3–5 мм, то это может стать причиной возникновения неполадок в работе насоса, что потребует проводить дорогостоящий ремонт. Средние цены на модели насосов такого типа находятся в пределах 7 000 р.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Краткий обзор наиболее распространённых станций

Насосная станция «Aquario ADP — 355»

Итальянская двухтрубная автоматическая насосная станция с чугунным литым корпусом насоса и латунным рабочим колесом хорошо зарекомендовала себя в работе. На фото1 представлен образец, работающий непрерывно уже пятый год! Эта станция отличается скромным аппетитом и в своём классе потребляет наименьшую мощность, обеспечивая подъём воды с максимальной глубины в 20 метров.

Насосная станция Aquario ADP–355 на боевом посту

Основные параметры станции таковы:

• Q.max 42 л/мин — максимальный объём подаваемой воды в минуту;
• H.max: 38 м — максимальная длина горизонтального участка магистрали;
• S. Head: 25 м — максимальная глубина скважины;
• Size: 1 ¼» x 1» — диаметры труб всасывающей магистрали;
• Output: 750 Вт — мощность;
• 2900 r/min — число оборотов двигателя в минуту.

Не стоит обольщаться, глядя на показатели максимальной глубины и длины всасывающей магистрали. Это предельные значения. Если эжектор этой станции опустить на 25 м, а саму станцию удалить от скважины на 38 м, то на выходе воды не будет. Наибольшая глубина расположения эжектора 20 м, а удаление — 25 м.

Положительные качества, выявленные при эксплуатации:

• экономичная;
• заявленная производительность соответствует реальным показателям;
• не требует обслуживания;
• при замерзании не выходит из строя.

Недостаток один — очень шумная. Требует установки в нежилом помещении.

Насосная станция «Aujet DW — 100»

«Aujet DW — 100» производства КНР (по лицензии американской фирмы JM Motor) — двухтрубная насосная станция. Компактна в исполнении, имеет рабочее колесо, выполненное из алюминиевого сплава, что существенно снизило шумность. Но конструкция колеса такова, что при большей мощности двигателя (970 Вт) её показатели практически ничем не отличаются от предыдущего образца. Глубина скважины до 20 м, производительность — 40 л/мин.

Китайская станция “Aujet DW – 100”

Несмотря на малый срок эксплуатации этой станции, удалось выявить кое-какие достоинства и недостатки. К достоинствам можно отнести следующее:

• низкий уровень шума при работе (можно устанавливать в подвале или цокольном этаже жилого дома);
• металлическое рабочее колесо;
• удобное взаимное расположение входных отверстий (можно без проблем подсоединить муфты);
• реле, манометр и гибкий шланг, соединяющий насос с гидроаккумулятором, разнесены, что удобно при обслуживании;

Недостатки:

• реле стало заедать спустя месяц после установки;
• производитель категорично предупреждает об опасности замерзания воды в станции;
• неоправданный излишний расход электроэнергии.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

1. Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
2. Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
3. Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

1. Выкрутить из заливного отверстия заглушку
2. Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

1. Подсоединить насос к электросети.
2. Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
3. Включить агрегат.
4. При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.
