Виды обратных клапанов
По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:
Клапан межфланцевый, пружинный дисковый и двухстворчатый.
Самая компактная конструкция среди всех видов.
У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.
В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.
При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.
Диапазон размеров обратного клапана 15 мм – 200 мм.
В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.
В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.
В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.
Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.
За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.
Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.
Недостаток – необходим полный демонтаж при ремонте клапана.
Клапан обратный поворотный или лепестковый
В данной конструкции запорным элементом является золотник – «захлопка».
Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.
При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.
В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.
При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.
Поэтому поворотные обратные клапаны разбиваются на две группы:
- Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
- Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.
Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.
Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.
Недостаток – необходимость применения демпфера в клапанах большого диаметра.
Обратный шаровый
Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.
Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.
Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.
Обратный подъемный
В обратном подъемном клапане запорным элементом является подъемный золотник.
Под действием давления воды золотник поднимается, пропуская поток.
При падении давления золотник опускается на седло, препятствуя обратному ходу потока.
Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.
Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.
Недостаток – высокая чувствительность к загрязненности среды.
Клапаны подразделяются на четыре группы по способу крепления.
- Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
- Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
- Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
- Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.
Строение и назначение запорных клапанов
Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.
Что такое обратный клапан?
Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.
Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.
Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.
Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.
Устройство и особенности работы
Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.
К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем
В общем, клапан состоит из таких частей:
- входной и выходной патрубки;
- рычаг для принудительного вывода стоков;
- мембрана/рабочий орган для перекрытия всего сечения трубопровода;
- крышка для проведения ревизии и прочистки.
Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.
Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы
Нужен ли он в принципе?
Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.
Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.
При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков
Обратный клапан нужен, если:
- квартира находится на 1-м или 2-м этаже многоэтажки;
- в частном одноэтажном доме/даче;
- в 2-х или 3-х этажном коттедже;
- в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.
Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.
У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы
менталитет и Раковина
Услышав первый раз слова «донный клапан», не каждый человек сможет сходу осознать, что это такое. А это изобретение англичан, не додумавшихся придумать смеситель либо посчитавших это удобство очень непозволительной роскошью. Не смотря на то, что, возможно, комфортно умываться либо мыть голову в раковинной лужице.
Славянину это осознать сложно, потому что каждое омовение лица он совершает обновленной водой. Как правило модифицированная раковина у нас – это дань моде либо простое человеческое любопытство. А потому, что клапан входит в набор многих моделей смесителей, то из-за чего бы и не установить, тем более что сверкающий кружок выглядит красивее сливного отверстия.
Справедливости для стоит признать, что во многих случаях донный клапан возможно очень эргономичен – мелочь постирать, детишкам поплескаться, ручки попарить перед косметической процедурой либо буйную головушку по окончании праздника остудить. Но в кухонной мойке и ванной заслонка для воды будет несомненно более нужным и экономичным приспособлением.
Сама подробность не несет необыкновенной смысловой нагрузки и исходя из этого не требует важных трансформаций в монтаже цепочки смеситель-раковина-слив для раковины с донным клапаном. Устанавливается/вынимается устройство в считанные 60 секунд, что очень облегчает его очистку.
Обратите внимание! Со временем износ клапана может привести к появлению течи, исходя из этого чтобы не было затопления соседей нужно иметь раковину с переливом
ПСМ — переключатель скважин многоходовой.
Переключатель скважин многоходовой (ПСМ) предназначен для автоматической и ручной установки скважин на замер.
ПСМ состоит из корпуса с патрубками 1, крышки 2 с измерительным патрубком, вала 3, поршневого привода 4 с зубчатой рейкой 5, датчика положения 6, указателя положения 7, угольника (поворотного патрубка) 8 и подвижной каретки 9.
Корпус ПСМ на внутренней поверхности имеет две диаметральные канавки с выточками против каждого отверстия. По канавкам перемещаются ролики каретки. При перемещении роликов по канавкам, между резиновым уплотнением и корпусом ПСМ образуется зазор, а при попадании роликов в выточки уплотнение прижимается к корпусу пружиной, обеспечивая герметичность в замерном тракте.
Жидкость из скважины, установленной на замер, проходит через каретку, угольник, патрубок с отверстиями, установленный на валу ПСМ, и направляется на замер в ёмкость сепарационную. Жидкость с остальных скважин через выходной патрубок направляется в сборный коллектор.
Автоматическое переключение ПСМ осуществляется при помощи поршневого привода за счет давления масла, создаваемого гидроприводом.
Подвижная каретка состоит из корпуса 10. втулки 11, посаженных на осях роликов 12, резинового уплотнения 13.
Корпус ПСМ на внутренней поверхности имеет две диаметральные канавки с выточками против каждого отверстия. По канавкам перемешаются ролики каретки. При перемещении роликов по канавкам, между релиновым уплотнением и корпусом ПСМ образуется зазор, а при попадании роликов в выточки уплотнение прижимается к корпусу пружиной, обеспечивая герметичность в замерном тракте.
Жидкость из скважины, установленной на замер, проходит через каретку, угольник, патрубок с отверстиями, установленный на валу ПСМ. и направляется на замер в емкость сепарациоиную. Жидкость с остальных скважин через выходной патрубок направляется в сборный коллектор.
Автоматическое переключение ПСМ осуществляется при помощи поршневого привода за счет давления масла, создаваемого гидроприводом.
Поршневой привод с храповым механизмом состоит из корпуса 1, закрепленного на крышке ПСМ. силового цилиндра 2 с крышкой 3, поршня 4, пружины 5 и зубчатой рейки б, составляющей одно целое со штоком поршня 7.
Регулировка длины хода зубчатой рейки, а. следовательно, и угла поворота вала ПСМ, осуществляется с помощью регулировочного винта 8, доступ к которому закрыт винтовой заглушкой 9.
Вручную ПСМ переключается при помощи специальной рукоятки 10. В автоматическом режиме при подаче жидкости от гидропривода в полость силового цилиндра, поршень с рейкой перемещается и поворачивает шестерню 11, а вместе с ней и храповик с валом переключателя.
После выключения гидропривода поршень вместе с рейкой и шестерней возвращаются в исходное положение под действием пружины, а вал ПСМ, за счет храпового механизма, остается на месте.
Внутри корпуса ПСМ крепится датчик положения поворотного патрубка, а на валу крепится указатель с постоянным магнитом.
Сигнал от датчика положения поступает в блок автоматики, где определяется номер скважины, установленной на замер.
Характеристики ПСМ
Ха 2.954.034 | Ха 2.954.008 | |
Рабочее давление, МПа, не более | 4,0 | 4,0 |
Диаметр входных патрубков, мм | 50 | 80 (50) |
Диаметр общего выходного патрубка, мм | 100 | 150 |
Количество подключаемых трубопроводов | 8 | 8,10,14 |
Максимальный перепад давления между замерным и общим трубопроводами, МПа, не более | 0,12 | 0,12 |
Диаметр измерительного патрубка, мм | 50 | 80 |
Напряжение питания датчика положения, В | 24 | 24 |
Род тока | постоянный | постоянный |
Диапазон температуры окружающей среды, °С | От +5 до +50 | От +5 до +50 |
Относительная влажность окружающей среды при температуре +20 °С, %, не более | 80 | 80 |
Габаритные размеры, мм, не более: | ||
– диаметр | 501 | 570 |
– высота | 665 | 902 |
Масса, кг, не более | 75 | 248 |
→
→
→
→
→
Шаровой
Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.
Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.
Итак, ставить обратный клапан стоит, если:
- Ваша квартира расположена на первом или втором этаже.
- Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
- Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
- По словам соседей, в доме нередки случаи засорений канализации.
Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.
Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.
Устройство
В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.
Практически у любой конструкции есть следующие элементы:
- Патрубки, через которые сливаемая вода входит в клапан и покидает его.
- Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
- Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
- Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.
Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!
Основные виды
Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.
Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:
- Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
- Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.
Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:
- Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
- Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
- Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.
Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.
Как правильно установить воздушный клапан для канализации читайте в статье: здесь
Установка обратного клапана на воду
В системе с насосной станцией конструкция монтируется на основной всасывающей трубе после храповика или перед насосом. Чаще всего используется первый вариант, так как другие способы установки могут ограничивать необходимое количество для слива во всасывающую трубу воды. Кроме этого, насос вместе с водой может захватывать воздух. Такая работа системы создает много шума.
Если установлен вибрационный насос, то устройство монтируется до ресивера в любом месте нагнетающего трубопровода. Лучше всего это сделать в удобном для обслуживания конструкции месте.
Способы установки:
- Клапан присоединяется перед насосной станцией через сгон, который необходим на случай замены конструкции.
- Если устройство будет монтироваться к всасывающей трубе после храповика, то сгон не требуется.

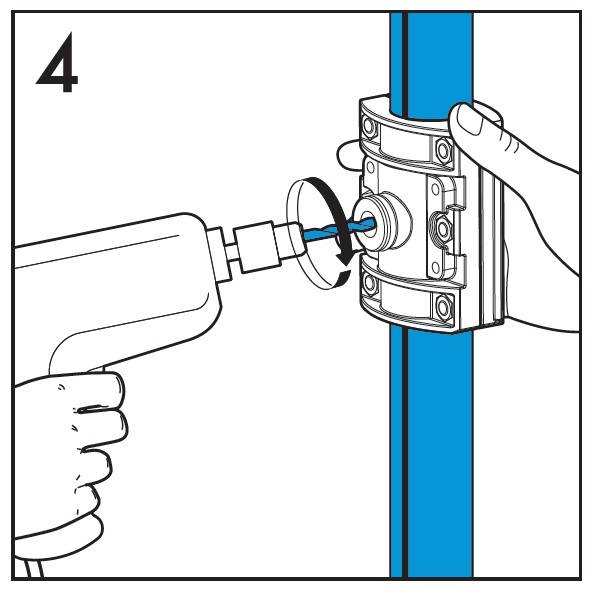

- На уже установленный водопровод конструкция устанавливается между насосом и станцией или ресивером. Для этого в трубопроводе делается разрыв, на одну его часть монтируется прибор и с помощью сгона соединяется с другой частью.
- Самую нижнюю точку летнего водопровода необходимо снабдить тройником и краном для слива воды на зиму.
- Оптимальным вариантом для помещений жилых считается установка обратного клапана с муфтовым креплением. Конструкция просто наворачивается на водопровод через муфты с уплотнением.
- Самый легкий монтаж – межфланцевый. Устройство вставляется в систему между фланцами и зажимается между ними через уплотняющие прокладки. При этом прибор необходимо ориентировать по направлению потока.
- Монтаж подъемного клапана должен быть сделан так, чтобы ось поворота золотника находилась выше оси потока.
При установке любого обратного клапана нужно следить за направлением потока в трубопроводе. На корпусе устройства он обозначен стрелочкой.
Конструктивные особенности и назначение
Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:
- выступает в роли накопительной емкости для воды;
- позволяет поддерживать требуемое давление воды в автономной системе.
Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.
Схема автономного водоснабжения
Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.
- При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
- При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.
Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается
Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.
Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.
Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

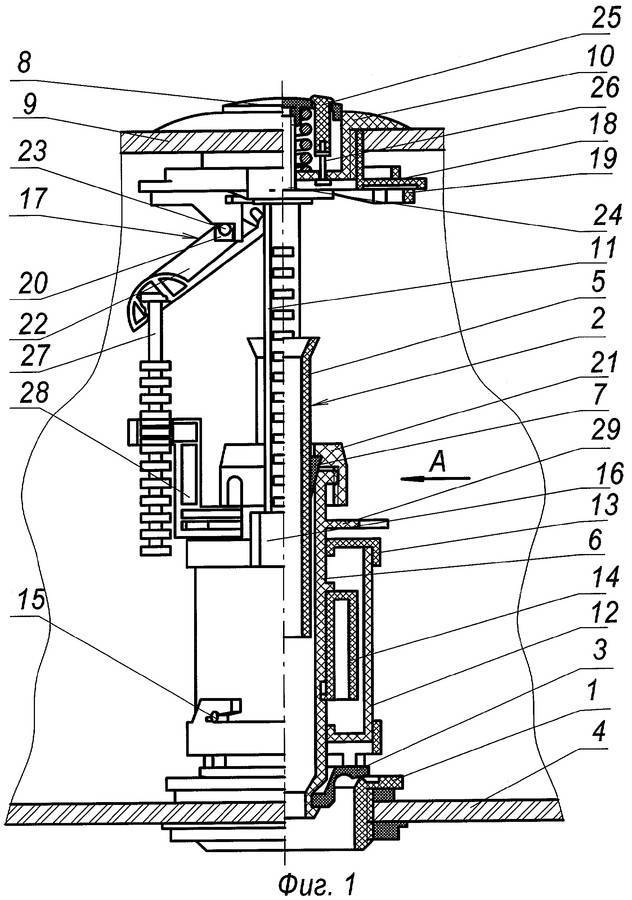

Фаза 3. Спуск воды.
При спуске воды в чашу поплавок арматуры опускается и уже не давит на шток. Шток открывает отверстие (6) в поршне, давление в наполнительной камере уменьшается. Вода под давлением водопроводной сети отодвигает мембрану и поршень и наступает фаза 1.
Теоретически, если вода не набирается в бачок, значит засорилось отверстие (6) или отверстия (1) или (2), но так как площадь отверстий (1) и (2) намного больше площади отверстия (6), то засорение отверстий (1) и (2) менее вероятно. Если вода не перекрывается, значит засорилось отверстие (5) или испортилась мембрана (3) или резиновое уплотнение штока. Все это можно промыть и прочистить, а вот если давление в водопроводной сети ниже регламентируемого или меняется в течение суток, то клапан может не срабатывать.
При очень низком давлении, вода вообще не будет течь в бачок. При давлении 0.2-0.3 атмосферы например, при подаче воды из подвесного бака, подвешенного на высоте 2-3 метра, вода не будет проходить в наполнительную камеру и потому при подъеме поплавка давления от поплавка будет недостаточно, чтобы перекрыть воду. В этом случае можно попробовать рассверлить отверстия (5) и (6). Чем больше диаметр этих отверстий, тем меньше нужно давление, чтобы проталкивать воду внутрь наполнительной камеры. А если давление в водопроводе в течение суток меняется, а такое часто бывает в домах, где необходимое давление воды поддерживается насосами, на ночь отключаемыми, то тут ничего не поможет, придется менять мембранную арматуру с мембранным клапаном на арматуру с штоковым клапаном.
Вот в общем-то и все. Вот только варианты конструктивных решений мембранных клапанов бывают разные, так, например в словенской арматуре (см. верхние схемы), наполнительная камера имеет крышку с уплотнительной резиновой прокладкой и от того, насколько герметично прикручена крышка, зависит работа клапана. Если крышка не закручена до конца или нет герметизации соединения (например, забыли поставить прокладку), то через клапан будет постоянно протекать вода.
Как монтируется данный прибор?
Его установка не считается сложной задачей, поэтому может быть осуществлена самостоятельно, однако для этого важно решить первоначально, где именно будет монтироваться этот прибор. Он может быть установлен:
На всю канализационную систему, а для этого важно правильно выбрать данный элемент, который будет обладать довольно существенными размерами, а также будет монтироваться в таком месте системе, где сможет лучше всего справляться со всеми своими задачами. Устройство сливного бака и его работы
На отдельный сантехнический прибор, причем чаще всего он монтируется именно на унитаз, который является самым частым элементом, через который в помещение могут поступать сточные воды и неприятный запах
Дополнительно можно установить его и на другую сантехнику, к которой относится раковина или ванна.
Чаще всего общий обратный клапан монтируется только в определенном частном доме, а вот в квартире самым рациональным решением считается установка каждого отдельного элемента на все компоненты ванной комнаты. При этом данная работа может быть выполнена независимо от того, какая система отведения сточных вод имеется на конкретном сантехническом приборе.
Можно выделить две основные разновидности данного элемента:
- Обратный клапан, главным предназначением которого является создание определенного барьера для проникновения в помещения через сантехнические приборы сточных вод из канализации.
- Специальный обратный клапан в системе унитаза, который предназначается именно для этого сантехнического прибора. Дополнительно он может применяться для фановых труб, а его монтаж должен выполняться в саму канализационную трубу. При наличии определенных умений выполнить установку можно таким образом, чтобы не возникало необходимости выполнять какие-либо дополнительные работы именно с трубопроводом.
Обратный клапан
Виды и типы
Клапан на стояк канализации может иметь разные виды конструкции. Они различаются по определенным признакам. Встречаются образцы, предназначенные для установки:
- на вертикальный стояк;
- непосредственно на слив определенного прибора — унитаза, ванны и т.д.
По принципу действия они делятся на:
- автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
- антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
- комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.
По типу конструкции:
- мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
- цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
- рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.
По способу подключения существуют клапаны:
- резьбовые;
- фланцевые;
- муфтовые.
Выбор оптимального варианта
зависит от типа системы, места установки и других факторов. Наиболее
востребованными являются устройства, способные работать одновременно с
несколькими трубопроводами.
Существуют домашние мастера,
которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в
нормальном состоянии прикрывают выход, а при изменении давления открываются,
впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в
больших частных домах с разветвленной системой канализации и собственным
септиком. Они дают большое количество газа, что создает высокую нагрузку на
систему и требует коррекции с помощью механических устройств. Кроме того, такие
приспособления позволяют защитить систему от проникновения насекомых, грызунов,
попадания мусора и пыли.
Монтаж скважинного насоса
Перед началом работы подготовьте колодец или скважину. Очистите источник воды от возможных примесей, например, ила или песка, прокачайте. При установке необходимо учитывать:
- динамический уровень воды (устройство желательно установить ниже него примерно на пять метров, если это возможно в данном колодце);
- зону фильтра (глубинный насос устанавливается выше этой отметки);
- конструкцию колодца и диаметр всех обсадных труб (в нижней части колодца могут использоваться трубы, диаметр которых меньше, чем у насоса).
Теперь можно приступать к установке:
Установите предохранительный клапан, если в насосе его нет. Предохранительный клапан устанавливается в напорный патрубок насоса или врезается в трубу на расстоянии не более метра от выходного патрубка насоса.
Соедините глубинный насос с напорным трубопроводом. Если предполагается его использование исключительно для полива растений, можно использовать поливочный шланг.
Он подсоединяется через переходную муфту из пластика. Шланг удобнее использовать и при временном опускании агрегата. Если же предполагается использовать его на одном месте и вместе с аккумулятором, лучше присоединить металлическую или пластиковую трубу. Для этого используются муфта из пластика или латуни.
Верхнюю часть трубы такой же муфтой подсоедините к оголовку скважины.
Соедините модель с электрокабелем (лучше использовать кабель, разработанный для погружных электродвигателей). Для этого воспользуйтесь кабельной муфтой.
Чтобы не повредить кабель, прикрепите его к напорной трубе. Это можно сделать при помощи изоленты или пластиковых хомутов. Электрокабель нужно крепить с небольшим запасом по длине.
Прикрепите к насосу страховочный трос диаметром 4 – 4 мм
Можно использовать капроновый, оцинкованный или сделанный из нержавеющей стали.
После этого осторожно опустите аппарат в скважину. Подобную работу удобнее выполнять вдвоём, особенно при большой глубине
Помните, нельзя перемещать насос, держа его за кабель!

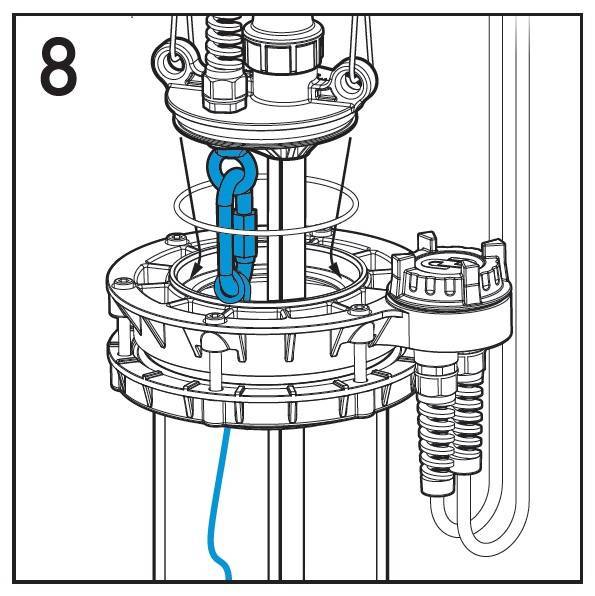

Опустите в скважину верхнюю часть оголовка скважины с тросом и трубой. Стяните оголовок винтами.
Установите пускозащитное устройство.
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно
А конкретное его место определяете по параметрам системы и по удобству обслуживания
Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
