Популярные стабилизаторы напряжения для газовых котлов

Классификация стабилизаторов

По конструкции и особенностям работы подразделяются на:

Релейные. Считаются самыми простыми по устройству. В основе трансформатор, на его обмотку (первичную) поступает входящее электропитание. Далее автоматически электроток переходит на вторичную обмотку, где уже и преобразуется в напряжение, приближенное к необходимым для стабильной работы значениям. Релейные устройства-стабилизаторы быстро откликаются на сетевые перепады, могут работать при минусовых температурах, не требуют постоянного контроля. Минусы – шумность и погрешность до 8-10 %;

Электромеханические (сервоприводные). Состоят из торообразного трансформатора, в центре которого размещён сервопривод, вращающий токосъёмник. В момент вращения по кольцевому коллектору изменяется количество витков на вторичной обмотке и соответственно меняется и напряжение. Электромеханические стабилизаторы переносят значительные нагрузки. Однако такие устройства искрят на контактах. Устанавливают их вместе с котлом, работающим на газовых смесях, только на максимально возможном удалении и с дополнительной защитой;

Электронные. Проводят ток через трансформатор, меняя его напряжение при помощи установленных внутри электронных ключей – тиристоров и симисторов. Размеры ключей небольшие, поэтому и устройства электронного типа – это компактные, удобные в обслуживании устройства. Отличаются они также долговечностью, бесшумностью, оптимальной точностью преобразования. Стабилизаторы электронного вида считаются по конструкции и особенностям работы самыми подходящими для газовых котлов устройствами, но стоят они выше, чем первые два типа;

Гибридные. Считаются подтипом электромеханических. В конструкции предусмотрено два релейных стабилизатора, за счёт чего прибор может выдержать большее напряжение при скачках электроэнергии. В штатном режиме принцип действия гибридного стабилизатора ничем не отличается от работы электромеханического устройства;

Инверторные иначе называют стабилизаторы с двойным преобразованием. Принцип работы таких устройств прост – на входе поступающий переменный ток трансформируется в постоянный, затем, проходя через инвертор, становится переменным с нужным для электротехники напряжением в 220 В. За счёт преобразования двойного вида инверторный стабилизатор всегда выдаёт стабильные показатели независимо от частоты и качества помех в электропитании. Не так давно такие устройства стоили достаточно дорого, но сейчас производители предлагают аппараты стоимостью от 3 тыс. рублей, многие из которых входят в рейтинг лучших.

По месту закрепления стабилизаторы делятся на три вида:

Настенные. Компактные модели, закрепляются на вертикальной стене, не занимают много места, но стоят дорого;

Напольные. Дешевле по сравнению с настенными. Однако некоторые модели могут оказаться неудобными из-за больших размеров;

Универсальные. По конструкции подходят для монтажа как на стене, так на горизонтальной поверхности.

Виктор Тагаев Мастер по ремонту инструмента и спецтехники, автор собственного блога Установить аппарат на самом деле несложно, но если вы сомневаетесь в том, что сможете справиться с этим профессионально, то лучше для монтажа пригласить специалиста. Качественная установка продлевает работу всех элементов системы отопления и исключает возникновение пожаров и иных проблем.

Выбирая модель по варианту расположения, необходимо учитывать, что аппараты устанавливаются с соблюдением техники безопасности. В помещении не должно быть повышенной влажности и оседающей пыли, на работе прибора негативно могут сказаться слишком высокие температуры и холод. Такие условия не позволяют размещать стабилизаторы на чердаках или в сырых подвальных помещениях.

ТОП-5 электронных стабилизаторов напряжения

Среди электронных стабилизаторов следует выделить модели:

БАСТИОН SKAT-ST-12345

Стабилизатор электронного типа мощностью 12 кВт. Обладает высокой точностью стабилизации (5%), цифровой индикацией входного и выходного напряжения.

Охлаждение естественное, что означает отсутствие вентилятора и полную бесшумность работы устройства. На выход подается чистая синусоида, не имеющая искажений графика.

Технические характеристики прибора:

• входное напряжение — 135-290 В (предельный минимум — 125 В);
• выходное напряжение — 209-231 В;
• число ступеней стабилизации — 7;
• время отклика — 10 мс;
• габариты — 350х434х380 мм;
• вес — 50 кг.

Достоинства:

• универсальный тип монтажа (напольный и настенный),
• длительный срок гарантии (производитель дает 5 лет),
• надежная и бесшумная работа.

Недостатки:

• большой вес,
• высокая стоимость.

Энерготех OPTIMUM+ 7500

Стабилизатор электронного типа, мощностью 7,5 кВт. Предназначен для напольного монтажа. На выходе дает чистую синусоиду без отклонений графика.

Характеристики прибора:

• входное напряжение — 60-268 В;
• выходное напряжение — 210-230 В;
• время отклика — 20 мс;
• число ступеней стабилизации — 12;
• габариты — 385х405х185 мм;
• вес — 20 кг.

Достоинства:

• длительный гарантийный срок (5 лет на сам стабилизатор и 10 на трансформаторный блок),
• качественный корпус, во время работы не издает звуков.

Недостатки:

• непродуманное расположение вентиляционных отверстий (особенно, в нижней части корпуса),
• сложность считывания показателей на дисплее.

Энерготех NORMA 12000

Прибор электронного типа, мощностью 12 кВт. Оснащен принудительным охлаждением (вентилятор), точность стабилизации составляет 7%.

Основные параметры стабилизатора:

• входное напряжение — 121-259 В (предельное — 60-269 В);
• выходное напряжение — 205-235 В;
• время отклика — 20 мс;
• число ступеней стабилизации — 9;
• габариты — 455х350х245 мм
• вес — 29 кг.

Достоинства:

• высокая мощность,
• качественная и надежная сборка.

Недостатки:

• относительно высокая цена,
• некоторый шум во время работы из-за вентилятора,
• большой вес.

Энерготех OPTIMUM+ 9000

Электронный стабилизатор напряжения для газовых котлов мощностью 9 кВт. Выдает однофазное напряжение с высокой точностью стабилизации — погрешность составляет всего 4,5%. Обладает принудительным охлаждением с помощью вентилятора.

Технические характеристики устройства:

• входное напряжение — 60-268 В (предельное);
• выходное напряжение — 210-230 В;
• время отклика — 20 мс;
• число ступеней — 12;
• габариты — 385х405х185 мм;
• вес — 21 кг.

Достоинства:

• надежность,
• устойчивость в работе,
• качественная сборка,
• прочный корпус.

Недостатки:

• большие размеры,
• звук от работы вентилятора, который появляется через несколько месяцев эксплуатации прибора.

Энергия Classic 9000

Электронный стабилизатор напряжения мощностью 9 кВт. Прибор обладает высоким КПД (98%), несколькими вариантами защиты. Предназначен для настенного монтажа.

Параметры стабилизатора:

• входное напряжение — 60-265 В (предельные значения);
• выходное напряжение — 209-231 В;
• число ступеней — 12;
• время отклика — 20 мс;
• габариты — 320х420х180 мм;
• вес — 20 кг.

Достоинства:

• бесшумность,
• устойчивое удержание рабочего режима,
• надежность.

Недостатки:

• сложность навесного монтажа,
• необходимость переключать показания на дисплее для вывода данных.

По каким параметрам выбирать

Фактически, какой выбрать стабилизатор напряжения для газового котла, зависит только от двух факторов:

Чтобы выбрать устройство по мощности, прежде всего, следует определить потребление котла. Этот параметр обязательно указывается в паспорте и инструкции по эксплуатации. В документации интересует именно электрическая мощность оборудования. Не следует путать ее с отдаваемой котлом тепловой.

Выходная мощность стабилизатора должна превосходить указанную в документации на котел величину на 25-30%. Этот запас обусловлен общим питанием электронного блока и другого электрооборудования. При этом пусковой ток насоса может кратковременно превосходить номинальное значение в несколько раз. Запас по мощности позволит стабилизатору оставаться в рабочем режиме в моменты таких токовых перегрузок.

Нередко компании, выпускающие нагревательные устройства, приводят вместо активной мощности полную (первая указывается в Вт, вторая – в ВА). В этом случае, чтобы определить активную мощность нужно умножить приведенную величину на коэффициент 0.7.

Достаточно важным условием выбора является допустимое отклонение напряжения на входе стабилизатора. Оно должно перекрывать нестабильность сети, для которой приобретается устройство

Следует также обратить внимание на систему защиты оборудования, а также форму выходного напряжения

Последнее особенно важно для нормальной работы насоса – несинусоидальное выходное напряжение стабилизатора негативно сказывается на его нагрузочной способности и надежности

Подбираем стабилизатор для газовых котлов отопления

Следующим фактором, который влияет на выбор, является мощность стабилизатора напряжения для газового котла. Показатели мощности самого котла всегда указывают в техпаспорте. Как правило, она не превышает 100-200 Вт. Однако в момент запуска оборудования или его отключения мощность может «прыгнуть» в 4-5 раз. Поэтому паспортные данные нужно умножить на 5, добавить к этой цифре еще 10 % запаса прочности – это и будет необходимая мощность стабилизатора для газового котла.

Еще один момент при выборе электронного или инверторного стабилизатора напряжения для газового котла касается фирмы-производителя

Очень важно, чтобы у бренда была хорошая репутация на рынке и широкий ассортиментный перечень

Обращайте внимание на те модели, которые уже проверены временем, поскольку они гарантированно надежны. А вот с новинками могут быть проблемы – для тестирования нужно много времени.

Проверенные и надежные стабилизаторы производят российские фирмы Прогресс, Лидер и Штиль, украинская продукция представлена маркой Volter, Беларусь выпускает приборы под брендом ЗОРД, а из европейских изделий можно найти бренд Orion.

Определяясь, какой лучше стабилизатор для котла отопления, важно учесть такие технические характеристики:

• Период и скорость реагирования на перепад напряжения в сети. Время на отклик исчисляют в мс, и чем ниже его значение – тем лучше. Для измерения скорости используют единицы В/сек, то есть определяют на сколько Вольт оборудование может изменить напряжение за секунду. В данном случае лучше, если цифра будет выше.
• В каком диапазоне входящего напряжения может работать стабилизатор для газового двухконтурного котла. Имеется в виду минимальное и максимальное напряжение, с которым прибор сможет справиться. Если показатели напряжения в сети выходят за пределы рабочих значений стабилизатора, он отключает электрооборудование до нормализации показателей. Однако для работы газового котла это неприемлемо – в зимнее время отопление может промерзнуть. Чтобы этого избежать, следует замерить тестером наибольшее и наименьшее напряжение в системе, а затем брать прибор с небольшим запасом прочности. Отметим, что чем шире рабочий диапазон стабилизатора, тем он дороже.
• Число степеней коррекции. Эта характеристика важна для определения возможностей электронных и релейных стабилизаторов. В данном случае зависимость такова – чем больше таких степеней, тем точнее напряжение, но и выше цена.
• Тип монтажа. Как правило, стабилизатор напряжения для настенного котла выбирают не слишком мощный. Чаще всего их делают для установки на стену, однако встречаются и напольные модели.
• Рабочая температура. Обычно такие приборы могут исправно работать при температуре в пределах 5-40 ℃, следовательно, устанавливать их нужно в помещении. У моделей, приспособленных для работы снаружи, имеется специальный защитный кожух. Не верьте, если для обычного стабилизатора заявлена отрицательная рабочая температура – это, скорее всего, обман.

Внутреннее строение

Благодаря чему инверторные стабилизаторы могут достигать такой эффективности и гордо носить звание лидера среди всех типов стабилизаторов? Это достигается благодаря иному принципу работы и, конечно, другому строению (оно изображено на рис. 1).

Классический инвертор стабилизатор состоит из: — входных фильтров (ВХ); — выпрямителя и корректора коэффициента мощности (ККМ-В); — конденсаторов (ВИП) — преобразователя постоянного напряжения в переменное (ИНВ); — микроконтроллера (МК).

Рис. 1. Схема инверторного стабилизатора.

Стоит отметить, что выпрямитель и преобразователь постоянного напряжения являются инверторами, которые построены на основе транзисторов IGBT, то есть на основе биполярных транзисторов с изолированным затвором, и MOSFET, то есть на металл-оксид-полупроводнике.

Эти транзисторы могут коммутировать очень большие токи и во время их работы наблюдаются очень малые потери энергии.

Рейтинг стабилизаторов напряжения для котла

Нельзя однозначно сказать, какие стабилизаторы напряжения хорошие, а какие нет. Каждая выпускаемая единица товара имеет свои достоинства, недостатки для той или иной области применения. Эксперты рассматривали современные и востребованные модели. А рейтинг составлялся на основе критериев, по которым можно определить, какой стабилизатор напряжения лучше. Среди них следующие:

• Фазность – одна или три фазы;
• Входное и выходной напряжение;
• Мощность;
• Быстродействие – скорость реакции, время срабатывания;
• Защитные функции, наличие рестарта;
• Исполнение конструкции;
• КПД;
• Дополнительные особенности – индикация, диапазон температур.

Лучшие обогреватели для дачи

Как подключить

Фирмы-изготовители стабилизаторов четко прописывают в инструкциях, каким образом нужно включать прибор. Первым делом, требуется подготовить рабочее место, которое обязано быть сухим. Дальше, установка происходит таким образом, чтобы к аппарату имелся беспрепятственный подход.

Одновременно нужно учитывать, что регулятор с воздушным охлаждением. По этой причине свободного объема перед ним потребуется много. Следовательно, помещать его в серванте либо ящике запрещено. И последнее ограничение, установку размещают подальше от пожароопасных стройматериалов.

Монофазный прибор подсоединяется через стандартную розетку. Вилка с отрегулированными значениями сети подсоединяется к розетке, на корпусе котлоагрегата.

Исходя из вышенаведенного, можно утверждать, что стабилизатор нужен, чтобы газовый котел функционировал корректно и не повреждался от сбоев в энергосетях.

От конкретных условий энергоснабжения и мощности защищаемого оборудования будет зависеть, какой стабилизатор напряжения лучше будет справляться со своими задачами.

Зачем котлу защита?

Системы газового отопления относятся к наиболее экологически чистым и экономически выгодным. Однако они обладают рядом особенностей, одной из которых являются достаточно высокие требования электрооборудования газовых котельных к качеству питающего напряжения.

«Сердцем» газового котла можно назвать электронный блок управления, в случае повреждения которого в результате ненадлежащего качества электропитания останавливается вся отопительная система. Причём гарантийные обязательства производителей и поставщиков на такие случаи не распространяются. Также чувствительны к качеству электрического напряжения горелка котла и циркуляционные насосы, относящиеся к самым энергоёмким элементам систем газового отопления.

Видео. Случай из жизни электрика

На видео Lider PS22SQ-25 из трех однофазных стабилизаторов.

Подробнее о том, нужен ли один трехфазный стабилизатор или лучше выбрать три однофазных читайте в материале СтабЭксперт.ру.

Энергозависимые части котла, требующие питания определенного качества:

• электронная плата контроллера управления;
• система розжига;
• циркуляционный насос;
• турбина (имеется не на всех моделях).

Для обеспечения надёжной работы электрооборудования котла необходимо наличие электроэнергии соответствующего качества, что не всегда возможно при питании от отечественных электросетей. Отклонения от нормы и резкие скачки питающего напряжения могут вызвать сбой программы контроллера, что приведёт к останову котла. Кроме этого, алгоритм работы автоматики подачи газа, воздуха и теплоносителя использует информацию, получаемую от различных датчиков, корректность работы которых также может быть нарушена при изменении питающего напряжения. При резком скачке параметров питающей сети возможно неконтролируемое срабатывание реле, управляющего работой электромагнитных клапанов. Электродвигатели циркуляционного насоса и турбины, при её наличии, чувствительны не только к величине питающего напряжения, но и к его синусоидальности. При нарушении последнего параметра, высокочастотные составляющие питающего напряжения вызывают нагрев стальных сердечников статоров электрических машин, что может привести к перегреву и сгоранию обмотки или заклиниванию двигателя. Наличие высокочастотных помех способно вызвать сбой в работе электроники.

Приведённый перечень возможных нарушений работы газового котла свидетельствует о необходимости осуществления защиты его электрооборудования от «сюрпризов» электроснабжения, которая может быть реализована посредством применения стабилизатора напряжения.

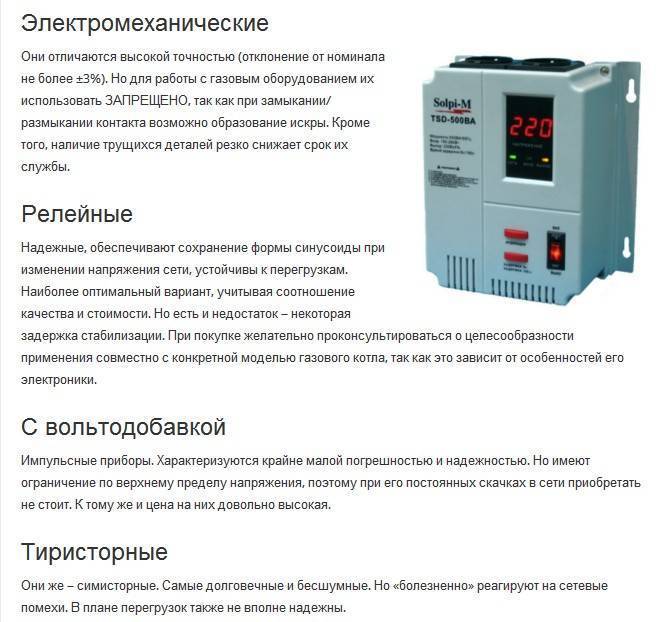

Разновидности стабилизаторов

Наибольшим спросом среди потребителей пользуются такие разновидности устройств:

• цифровые, или релейные;
• тиристорные, или электронные;
• электромеханические.

Любой стабилизатор энергии для котла имеет в своей основе автоматический трансформатор. На приборах цифрового или тиристорного типа трансформаторы снабжены определенным количеством обмоток – от 4 до 20. Входное напряжение сглаживается до нужных показателей поочередным подключением и отключением этих обмоток. Чем их больше, тем точнее стабилизация напряжения, так как шаг корректировки меньше.

Что касается разницы в устройстве цифровых и электронных устройств, то она заключается только в типе переключателей. Тиристоры, в отличие от реле, срабатывают намного быстрее. Так что их скорость позволяет более эффективно контролировать работу обмоток и оперировать большим их количеством.

Разбег точности для разных устройств составляет:

• релейные стабилизаторы рассчитаны на 5-8 % точности с разбегом напряжения в пределах 203-237 В;
• тиристорные устройства обеспечивают точность в 2-3 % с разбегом в 214-226 В.

Зачем для газового котла нужен стабилизатор напряжения

Подача электроэнергии в газовый котел требуется для нескольких узлов:

• циркуляционный насос;
• вентилятор турбонаддува;
• электронная плата управления с подключенной сетью датчиков (самодиагностика).

Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.

Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.

Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.

Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).

Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.

ВАЖНО!

Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением. Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.

Обязательные требования к стабилизатору

Мощность — базовый параметр, от него зависит работоспособность аппарата. Это значение учитывается для выбора стабилизатора напряжения для газового котла.

Чем больше электричества использует котлоагрегат, тем больше нужна мощность стабилизации. На рынке электрического оборудования выпускаются модификации от 0.50 до 3.50 кВт.

Чем раньше прибор определит сбой, тем слабее искривится характеристика тока. Так в инверторных устройствах стабилизация происходит мгновенно в 2 этапа, поэтому котлоагрегат полностью защищен от сбоя в сети.

При выборе защитного устройства необходимо обратить внимание на предохранительные уровни. Все защитные комплексы двойного преображения предохраняют от КЗ, ошибочного подсоединения, нарушения полярности и перезарядки аккумуляторов

Советы на примерах конкретных моделей

Обратите внимание, что все газовые котлы с электронной автоматикой очень чувствительны к скачкам напряжения, поэтому им требуется стабилизатор. В некоторых моделях, например у Baxi, есть защитные платы для компенсации напряжения, однако с большими скачками они, как правило, не справляются

Ряд производителей не указывают жесткого требования о наличии стабилизатора, например, фирма «Аристон». Тем не менее, в случае поломки, вам все равно, скорее всего, откажут в гарантийном ремонте из-за несоответствия условий эксплуатации заявленным в техпаспорте значениям.

Для сравнения поговорим о немецком отопительном оборудовании. Например, газовый котел навесного типа Buderus Logamax U052-28. Потребляемая мощность котла составляет 155 Вт при напряжении 220-240 В с частотой в 50 Гц

Обратите внимание, что при поломках в результате подачи напряжения за пределами указанных параметров, ремонт будет считаться не гарантийным. Следовательно, мощность необходимого стабилизатора составит 155 Вт×5=775 Вт плюс небольшой запас, получится от 800 Вт.

С маркой «Висман» дело обстоит примерно также. Производитель не указывает жестких требований о наличии стабилизатора, поскольку в Германии сети работают более стабильно. Так, рабочее напряжение данных котлов составляет 210-230 В при мощности в 130-165 Вт. Следовательно, стабилизатор понадобится с мощностью примерно в 1 кВт или чуть меньше. Чем больше будет запас прочности, тем выше цена прибора.

В завершение

Подводя итог всему сказанному, сделаем вывод, что стабилизатор напряжения для современных газовых котлов нужен всегда, вне зависимости от марки – будь то «Аристон», «Беретта», «Бакси», «Будерус» или «Висман». Кроме того, полную безопасность смогут обеспечить только стабилизаторы на тиристорах, либо же инверторные. Не стоит экономить на стабилизаторе, поскольку без них в первую очередь обычно ломается управляющая плата, в которой заложена половина всей стоимости отопительного котла.

Расчёт мощности стабилизатора

При покупке оборудования необходимо особое внимание уделить его мощности. Сперва требуется точно узнать, какой показатель указан в паспорте

У котлов есть несколько значений:

1. Тепловая мощность, которая варьируется от 6000 до 24000 кВт.
2. Потребляемая мощность – 100-200 Вт или 0,1-0,2 кВт.

Вольт-амперы (ВА) указывают на необходимую мощность стабилизатора. Параметр не похож на Вт или кВт тем, что указывает на полную мощность. Другие же – исключительно полезную. Это означает, что если на приборе указана мощность в 500 ВА, то конечный показатель будет составлять 350 Вт

Важно отметить, что мощность аппарата должна превышать данные самого теплового генератора, но и подключенного оборудования. Речь идет в первую очередь о циркуляционном насосе, у него собственные параметры

Чтобы подобрать для личного пользования качественный защитный механизм придется учитывать возрастающие пусковые токи. При этом сам стабилизатор обязательно должен иметь своеобразный запас мощности, что превышает показатели всех приборов на 30%.

Формула расчёта:

(Мощность выбранного и установленного в доме котла в Вт + мощность насоса Вт * 3) * 1,3 = конечная мощность стабилизатора в ВА. К примеру, если у котла мощность – 150 Вт, у насоса – 70 Вт, то получается следующая формула:(150 Вт+70 Вт*3)*1.3 = 468 ВА.

Но нельзя забывать про просадки тока. Если начнется падение входного напряжения, то и указанные показатели стабилизатора тоже снизятся. Если в розетке 170 В, то работоспособность упадет примерно на 80% от номинала. Поэтому мощность, что указана паспорте, нужно умножить на процентное падение и поделить на 100. Только в этом случае можно получить оптимальные показатели мощности.

teplomex.ru

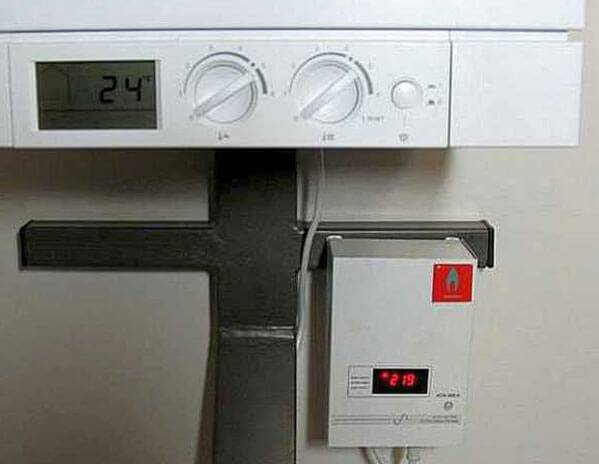

Стабилизатор напряжения 220В для газовых котлов

В последние годы все большее распространение получают настенные газовые котлы отопления. Они приходят на смену устаревшим напольным отечественным моделям, благодаря своему удобству в использовании, встроенного в них дополнительного оборудования, техническим характеристикам, хорошей производительности горячей воды, внешнему виду и другим показателям.

Но, как и любое технически сложное оборудование, они имеют свои достоинства и недостатки. Все отопительные настенные газовые котлы энергозависимые. От электричества питаются и циркуляционный насос, и электронная плата котла, и турбина.

В нашей стране, особенно в частном секторе, довольно часто бывают перебои с электричеством, скачки напряжения, пониженное напряжение и т.д. Это очень плохо отражается на работе импортного газового энергозависимого оборудования, в нашем случае, настенных газовых котлов.

Чтобы защитить котел от этих проблем нужно обязательно покупать стабилизатор напряжения 220В для газовых котлов отопления дома. В этой статье рассмотрим и сравним основные типы и модели стабилизаторов напряжения, которые наиболее часто встречаются на российском рынке.

Как выбрать надежный стабилизатор напряжения для газового котла

Стабилизаторы напряжения для котлов отопления

Стабилизаторы напряжения различаются номинальным значением входного напряжения:

— однофазные 220 В

— трехфазные 380 В

В отличие от электрических котлов отопления, все настенные газовые котлы имеют однофазное подключение 220 В, поэтому выбирать стабилизатор нужно именно из этой категории.

Потребляемая мощность стабилизатора от сети

Типичный стандартный 24 кВт-ный настенный газовый котел потребляет 200-300 Вт. Это циркуляционный насос, электроплата и розжиг, турбина (если котел с принудительной тягой).

Исходя из этого делаем вывод, что для газового котла нам необходим стабилизатор напряжения с диапазоном потребляемой мощности от 400 Вт. Некоторые перестраховываются и покупают более мощные модели, что допускается.

Стабилизаторы напряжения различаются по типу:

Электромеханические стабилизаторы напряжения применяются для холодильников или телевизора. Они обладают высоким показателем погрешности 2-3 %. Однако, их запрещено подключать для газовых котлов. При замыкании они могут вызвать искру, а в связке с газовым оборудованием это очень опасно. В нашем случае, будем рассматривать только релейные и тиристорные стабилизаторы.

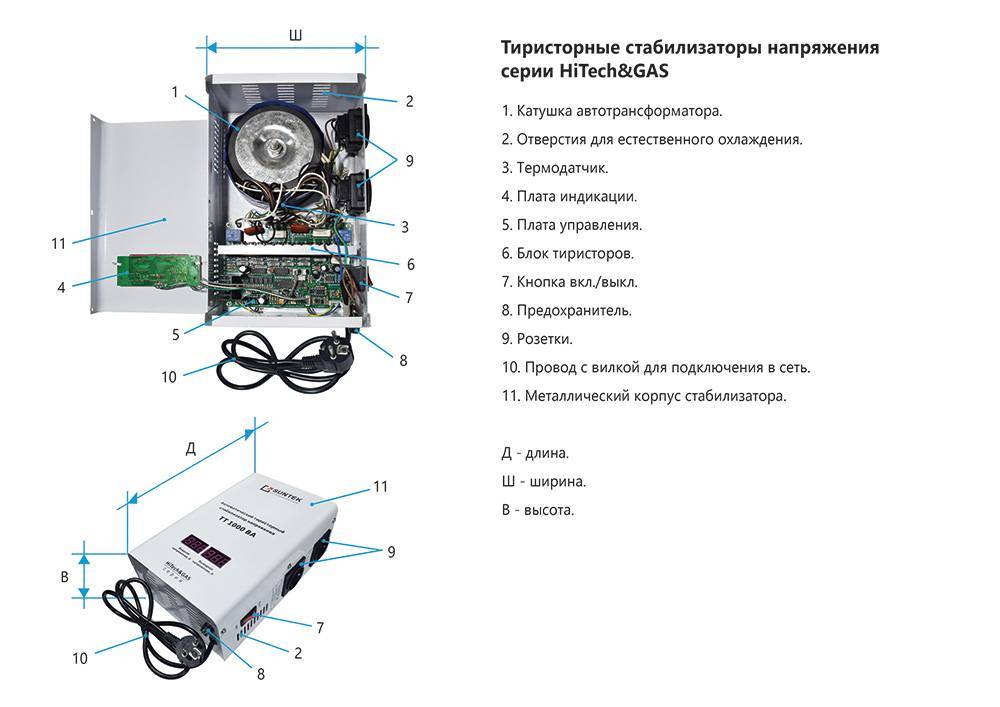

Тиристорный стабилизатор напряжения для котла отопления типа Baxi имеет высокую скорость срабатывания при скачках напряжения, показатель погрешности или точности не более 5 %, в отличие от релейных, где этот параметр равен 8 %.

Вообще, этот показатель является очень важной технической характеристикой стабилизатора, он позволяет удерживать напряжение на нужном нам уровне. Чем погрешность меньше, тем лучше для газового котла

Что это значит?

Чем погрешность меньше, тем лучше для газового котла. Что это значит?

Возьмем для примера типичный релейный стабилизатор напряжения 220В Ресанта модели АСН-500/1-Ц. Допустим, в электросети вашего частного дома происходит скачок напряжения до 240 В. Данный стабилизатор на выходе пропустит на котел напряжение в диапазоне от 202 до 238 В.

В этом случае есть вероятность того, что выйдет из строя, например, электронная плата вашего газового котла. Примерные показатели будет иметь и стабилизатор напряжения для газового котла марки Бастион «Теплоком»: ST-555, ST-800, ST-888.

Рассмотрим другой пример.

Тиристорный стабилизатор напряжения Штиль «R-400 ST» с точностью выравнивания около 5% на выходе покажет 210-231 В, эта погрешность считается нормой и рекомендуется для настенных газовых котлов отопления импортного производства, что указано и в их инструкции по эксплуатации.

Единственным недостатком тиристорных стабилизаторов является его цена. Тот же Штиль R-400ST обойдется вам от 5500 рублей.

Стабилизаторы напряжения марки Ресанта — технические характеристики

Стабилизатор напряжения Ресанта: технические характеристики

Стабилизатор напряжения Теплоком ST-800: технические характеристики

Стабилизатор напряжения Теплоком: технические характеристики

Стабилизатор напряжения компании Штиль R600-ST: технические характеристики

Стабилизатор напряжения Штиль: технические характеристики

Перед тем, как запустить газовый котел, сначала обязательно купите для него стабилизатор напряжения.

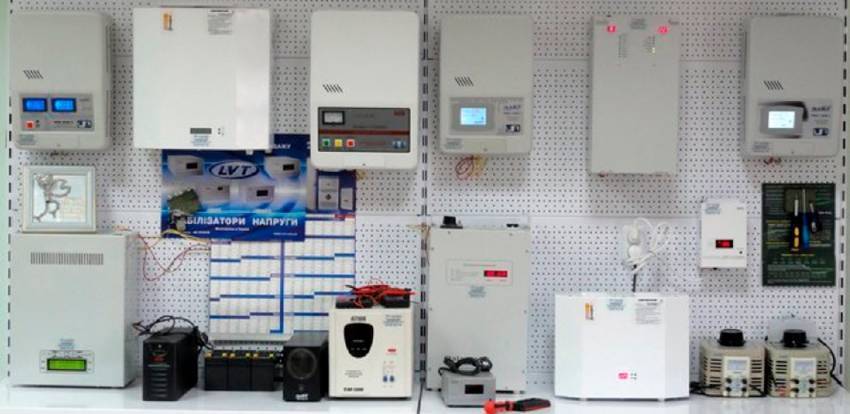

Основные рекомендации при покупке

Стабилизатор напряжения выбрать для газового котла можно, руководствуясь инструкцией на определенную модель и рекомендательным предписанием по технике безопасности. Предпочтение нужно отдавать проверенным брендам, изучив их технические характеристики, все преимущества и недостатки на официальном сайте компании. Покупать стабилизатор нужно у официальных дилеров или представителей торговой марки, чтобы не нарваться на подделку.

В меню можно ознакомиться с популярными брендами и видами оборудования, а также с полезными статьями, помогающими покупателю определиться с выбором стабилизатора. На сайте должен быть указан гарантийный срок устройств и степень безопасности. Тогда покупка будет полезной, надежной и гарантированно безопасной. Лучше все узнать подробно, чем заплатить деньги за «кота в мешке».

Быстродействие

Быстродействие стабилизатора определяется двумя показателями:

• временем срабатывания – временной промежуток, в миллисекундах, необходимый для реагирования на изменение сетевого сигнала;
• скоростью стабилизации – измеряется в вольтах в секунду (В/с) и отражает время, затрачиваемое на коррекцию выходного напряжения при колебаниях входного.

Риск повреждения автоматики котла скачками в питающей электросети уменьшается с увеличением скорости стабилизации и снижением времени срабатывания стабилизатора. Чем быстрее стабилизатор срабатывает при изменении параметров питающего напряжения, тем меньше вероятность трансляции возмущающего воздействия с его входа на выход.

Специалисты часто утверждают, что газовый котёл успешно работает со стабилизаторами, быстродействие которых находится в пределах 10 мс. Действительно, в большинстве случаев это так. Тем не менее, факт остаётся фактом – даже кратковременная задержка в работе стабилизирующего устройства может привести к резкому скачку напряжения, а для котла любой скачок – это риск поломки блока управления.

https://youtube.com/watch?v=WcleAlYN8jM

Актуальность параметров напряжения на котлах

Даже недорогой газовый котел имеет 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной платой. От её работы зависит как обогрев дома, так и безопасность жильцов при выходе из строя отдельных элементов оборудования.

Стоимость новой оригинальной электронной платы для газового котла составляет примерно 40-50% его стоимости, поэтому за сохранностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения

Навесные стабилизаторы напряжения не рекомендуется вешать под котлом, потому что вода при прорыве трубопроводов может затопить электрооборудование

Без стабилизатора бесплатного гарантийного обслуживания не будет. Особенно актуально это для загородных домов, где напряжение может опускаться по вечерам до 170-180 В или кратковременно превышать 250 В при обрыве проводов.

Кроме электронной платы, от перепадов параметров электросети может сгореть и водяной насос, замена которого тоже будет стоить немало. Поэтому лучше приобрести СН сразу при покупке газового котла во избежание проблем в будущем.
