Назначение стабилизаторов напряжения для котлов отопления

Для надёжной и безаварийной работы систем отопления необходимо обеспечить стабильное электропитание всех составляющих этой системы. Для этой цели разработаны специальные стабилизаторы напряжения для котлов отопления. Газовый котёл представляет собой сложную дорогую установку, которая оснащается большим количеством электроники. Электронные устройства призваны контролировать все процессы сжигания топлива и циркуляции воды. В современный газовый котёл входят микропроцессор, насосы, программаторы, устройства управления клапанами. Эти компоненты системы требуют стабильного синусоидального напряжения.

Подробнее о требованиях к параметрам электроэнергии в статье «Показатели качества электроэнергии» .

Стабилизаторы сетевого напряжения для котлов серии TEPLOCOM ST и SKAT ST обеспечивают качественным электропитанием любые тепловые системы (котлы отопления, газовые котлы, бойлеры, циркуляционные насосы), а также сложную бытовую электротехнику, чувствительную к перепадам напряжения. При их разработке были учтены особенности отечественных электросетей и требования импортной отопительной техники к качеству питающего напряжения.

Стабилизаторы напряжения для котлов отопления обеспечивают

Стабилизаторы для котлов серии TEPLOCOM работают на базе микропроцессора, что обеспечивает высокое быстродействие и точную стабилизацию в широком диапазоне сети. В работе стабилизаторов напряжения для котлов практически отсутствует инерционность. Стабилизаторы для газовых котлов чутко реагируют на всплески напряжения и не пропускают их к устройствам отопительной системы и бытовой технике, предохраняя их от аварий.

Стабилизаторы для газовых котлов имеют широкий диапазон входного напряжения. При этом, когда сеть отклоняется за допустимые пределы, они обеспечивают защиту отопительной техники путем ее отключения и автоматического подключения при восстановлении сети. Стабилизатор напряжения для котла серии TEPLOCOM обладает повышенной точностью выходной стабилизации, гарантирующей стабильную и долгую работу вашей отопительной системы.

Стабилизаторы для питания газовых котлов серии TEPLOCOM позволяют выравнивать напряжение на выходе донеобходимого значения 200-240 Вольт, при этом «сетевое» может «скакать» от 145 до 260 В. На самом деле небольшие отклонения вверх или вниз от номинальных 220 В на 8-9% не так страшны отопительному оборудованию, как резкие скачки в 25-30%. При очень больших отклонениях в параметрах электропитания стабилизатор напряжения для котла отопления осуществляет защитное отключение нагрузки, при этом насосы котла и сложная дорогая электроника не сгорят от недостатка электричества или перенапряжения. Стабилизаторы напряжения для котлов серии TEPLOCOM осуществляют фильтрацию кратковременных импульсных всплесков в сети или импульсных скачках при ударах молнии в провода, выполняя также и роль молниезащиты.

Приборы просты в установке, обслуживании и управлении. Внешний вид стабилизатора напряжения для газового котла позволяет ему органично вписаться в тепловую систему совместно с котлом настенного или напольного исполнения.

Источники

  • https://teplo.bast.ru/stabilizers/
  • https://StrojDvor.ru/otoplenie/stabilizator-teplokom/

Классификация стабилизаторов

По конструкции и особенностям работы подразделяются на:

Релейные. Считаются самыми простыми по устройству. В основе трансформатор, на его обмотку (первичную) поступает входящее электропитание. Далее автоматически электроток переходит на вторичную обмотку, где уже и преобразуется в напряжение, приближенное к необходимым для стабильной работы значениям. Релейные устройства-стабилизаторы быстро откликаются на сетевые перепады, могут работать при минусовых температурах, не требуют постоянного контроля. Минусы – шумность и погрешность до 8-10 %;

Электромеханические (сервоприводные). Состоят из торообразного трансформатора, в центре которого размещён сервопривод, вращающий токосъёмник. В момент вращения по кольцевому коллектору изменяется количество витков на вторичной обмотке и соответственно меняется и напряжение. Электромеханические стабилизаторы переносят значительные нагрузки. Однако такие устройства искрят на контактах. Устанавливают их вместе с котлом, работающим на газовых смесях, только на максимально возможном удалении и с дополнительной защитой;

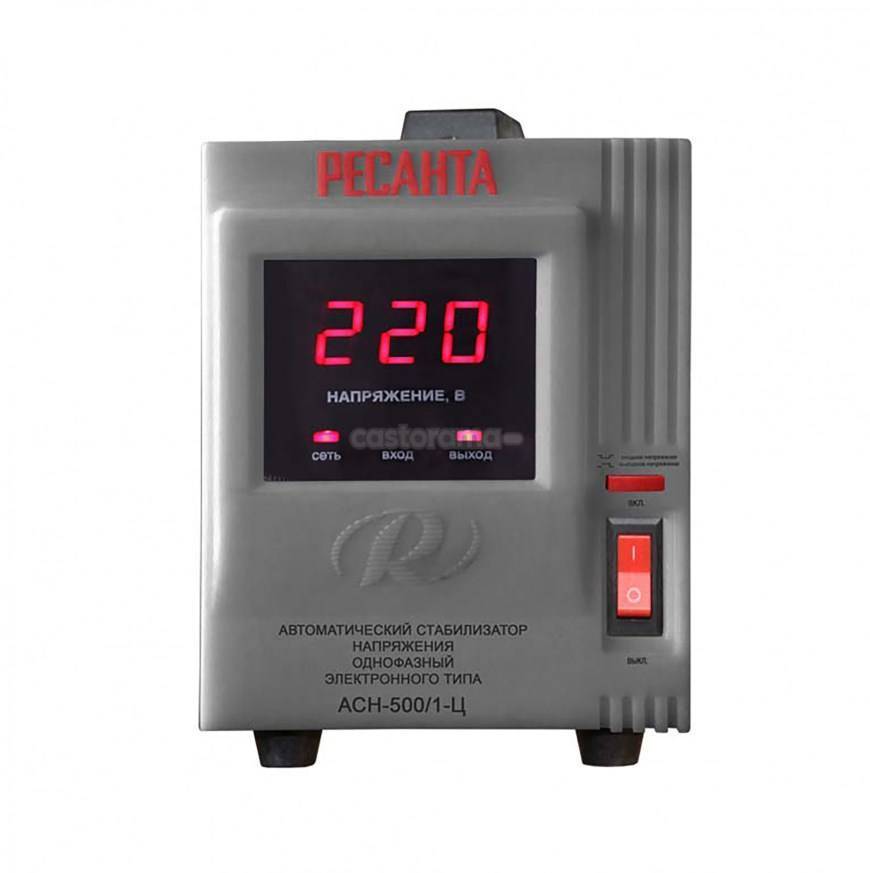

Электронные. Проводят ток через трансформатор, меняя его напряжение при помощи установленных внутри электронных ключей – тиристоров и симисторов. Размеры ключей небольшие, поэтому и устройства электронного типа – это компактные, удобные в обслуживании устройства. Отличаются они также долговечностью, бесшумностью, оптимальной точностью преобразования. Стабилизаторы электронного вида считаются по конструкции и особенностям работы самыми подходящими для газовых котлов устройствами, но стоят они выше, чем первые два типа;

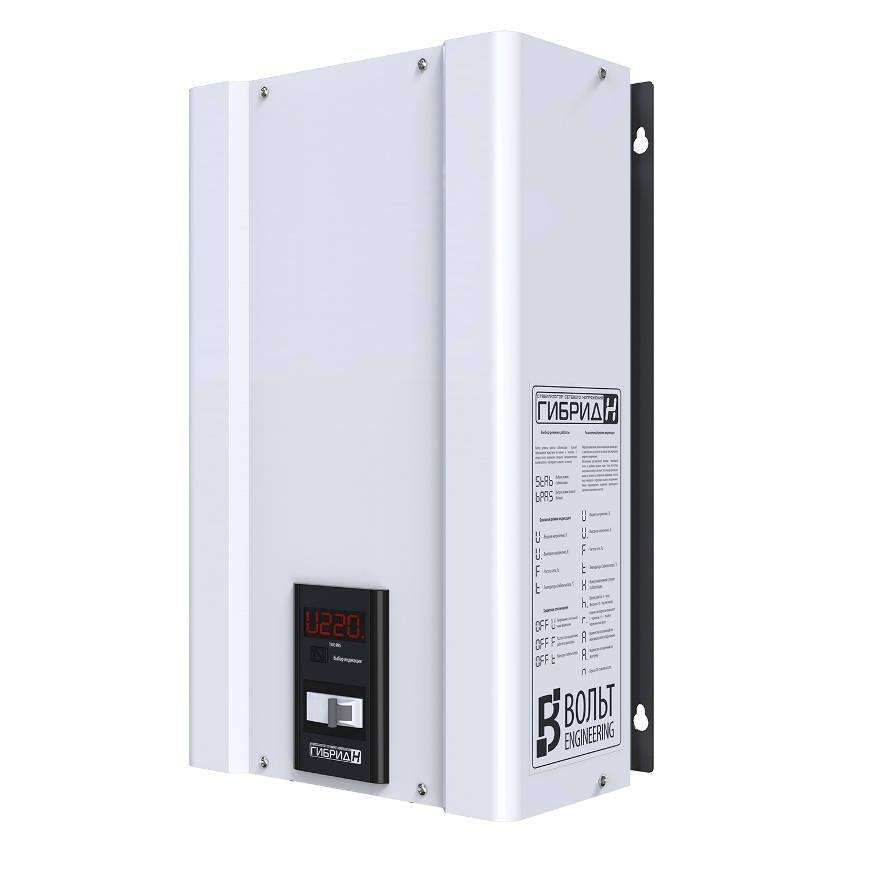

Гибридные. Считаются подтипом электромеханических. В конструкции предусмотрено два релейных стабилизатора, за счёт чего прибор может выдержать большее напряжение при скачках электроэнергии. В штатном режиме принцип действия гибридного стабилизатора ничем не отличается от работы электромеханического устройства;

Инверторные иначе называют стабилизаторы с двойным преобразованием. Принцип работы таких устройств прост – на входе поступающий переменный ток трансформируется в постоянный, затем, проходя через инвертор, становится переменным с нужным для электротехники напряжением в 220 В. За счёт преобразования двойного вида инверторный стабилизатор всегда выдаёт стабильные показатели независимо от частоты и качества помех в электропитании. Не так давно такие устройства стоили достаточно дорого, но сейчас производители предлагают аппараты стоимостью от 3 тыс. рублей, многие из которых входят в рейтинг лучших.

По месту закрепления стабилизаторы делятся на три вида:

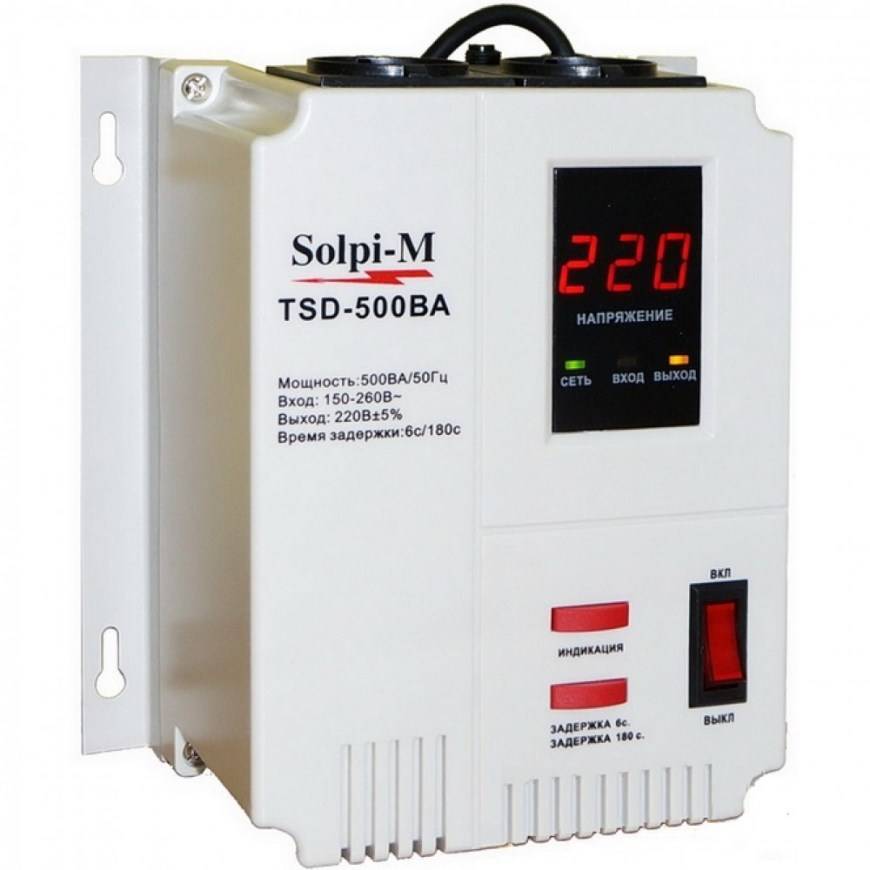

Настенные. Компактные модели, закрепляются на вертикальной стене, не занимают много места, но стоят дорого;

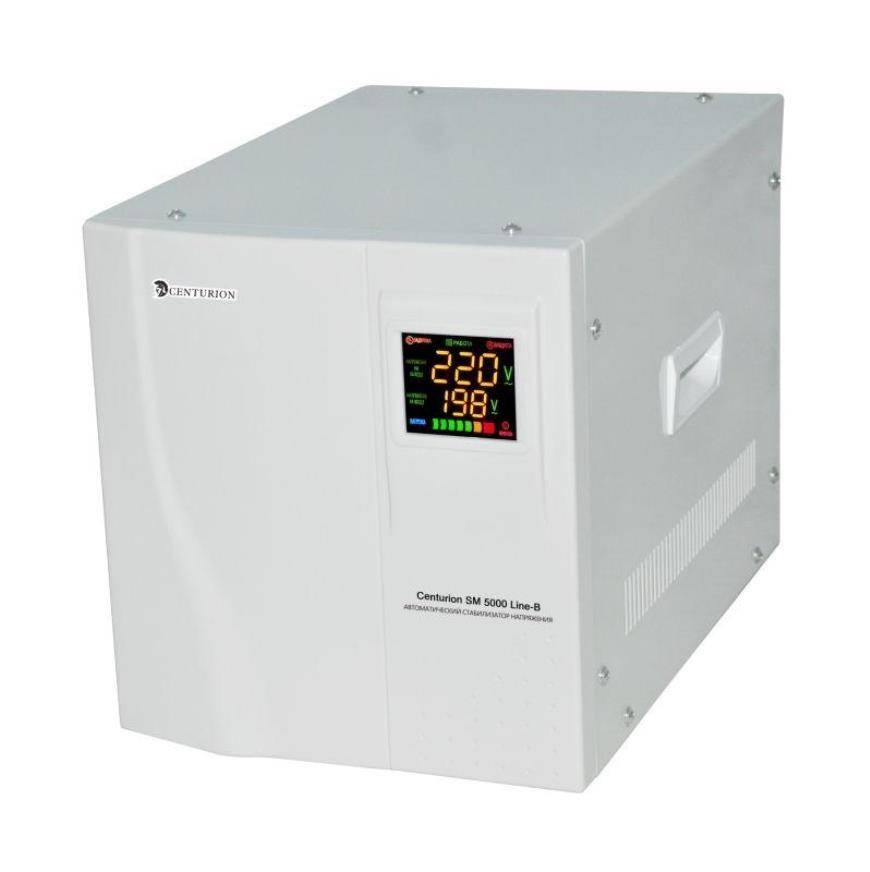

Напольные. Дешевле по сравнению с настенными. Однако некоторые модели могут оказаться неудобными из-за больших размеров;

Универсальные. По конструкции подходят для монтажа как на стене, так на горизонтальной поверхности.

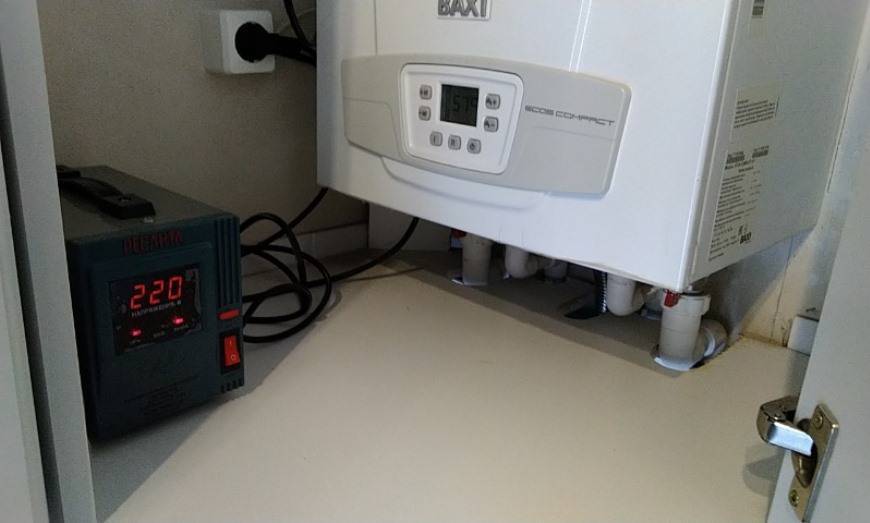

Виктор Тагаев Мастер по ремонту инструмента и спецтехники, автор собственного блога Установить аппарат на самом деле несложно, но если вы сомневаетесь в том, что сможете справиться с этим профессионально, то лучше для монтажа пригласить специалиста. Качественная установка продлевает работу всех элементов системы отопления и исключает возникновение пожаров и иных проблем.

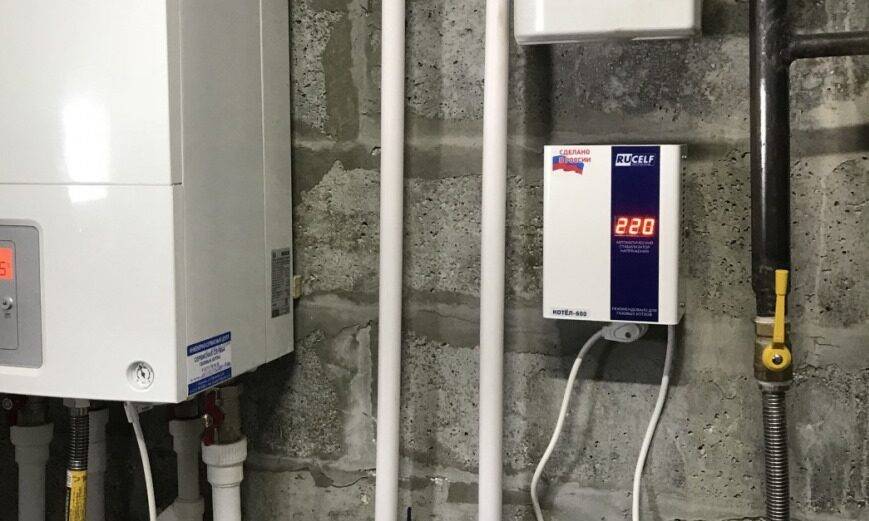

Выбирая модель по варианту расположения, необходимо учитывать, что аппараты устанавливаются с соблюдением техники безопасности. В помещении не должно быть повышенной влажности и оседающей пыли, на работе прибора негативно могут сказаться слишком высокие температуры и холод. Такие условия не позволяют размещать стабилизаторы на чердаках или в сырых подвальных помещениях.

ИБП Teplocom и Skat

Современные системы отопления в большинстве своем являются энергозависимыми. Для стабильной работы газового котла необходимо электричество. Чувствительный процессор, контролирующий работу отопительного оборудования, остро реагирует на скачки, а также внезапные отключения напряжения в сети.

Источники бесперебойного питания, выпускаемые компанией Бастион, потребуются в трех случаях:

  1. Постоянные веерные отключения сети.

Низкое сетевое напряжение. Перенапряжение сети.

ИБП предназначены для выравнивания рабочего напряжения, а также обеспечения автономной работы котла при отключении электричества. Потребителю предлагают бесперебойники двух моделей: Теплоком и Скат.

Модельный ряд бесперебойников

Как уже отмечалось, ИБП, выпущенные компанией Бастион, полностью адаптированы к особенностям эксплуатации в условии отечественных энергосетей.

  • Teplocom 300 – предназначен для автономного переключения котла на резервное питание в случае отключения электроэнергии. Работает от одной аккумуляторной батареи. Допускается подключение АКБ с автомобиля.Время резерва Teplocom 300, до 12 часов непрерывной работы котла. ИБП обеспечивает на выходе синусоидальную форму напряжения, погрешность на выходе составляет ±10 %. Предусмотрена напольная и настенная установка.

Teplocom 600 – обеспечивает необходимые условия для работы газового котла и системы отопления в течение 48 часов. Допускается подключение нескольких внешних АКБ. Автоматическое переключение на резервное питание в Teplocom 600 выполняется за 0,3 с. Порог переключения 188-245 В. Используется микропроцессорное управление. ИБП Теплоком обеспечивает синусоидальную форму выходного напряжения.

Teplocom 1000 – ИБП Теплоком Он-лайн для газового котла, используется для подключения автоматики и других узлов, которым критично даже мгновенное пропадание электроэнергии. Подключается к двум аккумуляторным батареям. Допускается подключение к автомобильным АКБ.Блок бесперебойного питания On-line Teplocom 1000 использует принцип электронного формирования нейтрали. Гальваническая развязка исключает появление электромеханических помех, влияющих на работу котла.Источник бесперебойного питания Teplocom для настенных газовых котлов работает по принципу двойного преобразования, что обеспечивает минимальную погрешность выходного напряжения ± 3%. Имеется встроенная функция автоматического байпаса.

SKAT UPS 10000 RACK – источник бесперебойного питания для газового котла Skat Бастион предназначен для промышленного и бытового применения, особенно на объектах особой важности. Главным достоинством SKAT UPS 10000 RACK является большая мощность оборудования до 10000 ВА, а также возможность обеспечения длительного резерва системы отопления.Источник бесперебойного питания Skat UPS 10000 RACK для газовых отопительных котлов имеет маркировку LT long time. Допускается одновременное подключение к ИБП двадцати внешних АКБ. Система может использоваться в качестве автономного источника питания для всего дома. На выходе образуется чистая и стабильная синусоида. Используется принцип двойного преобразования.

SKAT UPS 3000 RACK – станция с возможностью одновременного подключения к шести АКБ, с мощностью 3000 ВА. SKAT UPS 3000 RACK – это ИБП двойного преобразования, что объясняет высокую точность выходного напряжения с погрешностью не более ± 3%. Предусмотрена функция стабилизации и подавления импульсов электромеханических помех. Максимальное время автономной работы 21-22 часа. Тип используемых АКБ – герметичные свинцово-кислотные. Номинальное напряжение 12 В.

ИБП, изготавливаемые компанией Бастион, могут подключаться к обычным автомобильным аккумуляторам, что упрощает их комплектацию и процесс дальнейшей эксплуатации.

Плюсы и минусы ИБП Теплоком и Скат

Главным преимуществом оборудования, производимого компанией Бастион, является полная адаптация к российским условиям энергопотребления, а также наличие некоторых функций:

  1. Возможность использования обычных автомобильных АКБ.

Чистый синус на выходе. Возможность дистанционного управления. Высокая степень защиты IP 20.

В качестве дополнительных преимуществ можно выделить: заводскую гарантию, предоставляемую в течение 5 лет.

Как показывают отзывы, недостатки в основном связаны с неправильным выбором оборудования. Поэтому, перед приобретением ИБП следует получить грамотную консультацию относительно технических параметров.

Подбор стабилизатора

Основными параметрами при подборе стабилизатора являются качество выходного тока, мощность, скорость срабатывания, а также диапазоны входящего и выходящего напряжения. Чем ближе синусоида выходного сигнала к идеальной, тем выше качество сигнала стабилизатора. Приборы Teplocom не изменяют направление сетевого тока, обеспечиваемого ими качества тока достаточно для большинства бытовых моделей отопителей.

Электрическая мощность стабилизатора подбирается с запасом 30% к мощности потребителя. Если совместно с котлом используется внешний циркуляционный насос, требуемая мощность электроприбора рассчитывается по формуле:

Vtot = 1.3 x (V1 + V2∙3), где:

  • V1 — мощность котла, ВА.
  • V2 — мощность циркуляционного насоса, ВА.
  • 3 — коэффициент, учитывающий скачок напряжения при пуске насоса.
  • 1.3 — коэффициент, обеспечивающий запас мощности 30%.

Быстродействие стабилизатора определяет скорость, с которой прибор корректирует скачки напряжения.

В паспорте изделия указывают время срабатывания (в миллисекундах) либо скорость стабилизации (в вольтах за секунду, В/с). Следует выбирать приборы с наименьшим временем срабатывания и наибольшей скоростью стабилизации.

Чем шире рабочий диапазон входного напряжения, тем более универсален стабилизатор: приборы с ограниченным входным диапазоном не подойдут для сетей с низким качеством электроснабжения. Диапазон выходного напряжения, наоборот, следует выбирать как можно меньше. Большие отклонения выходного тока от 220 В чреваты нарушениями работы котла и его поломками.

Внимание! Отопительные приборы без сложной автоматики способны выдерживать отклонения до 10%, продвинутые модели котлов не допускают погрешностей свыше 5%

Стабилизаторы напряжения Teplocom для газовых котлов

Стабилизаторы обеспечивают качественное напряжение для электроники газовых котлов. Это доступная альтернатива дорогостоящим источникам бесперебойного питания.

Рациональность выбора обусловлена тем, что большинство поломок отопительных приборов (25%) связаны именно со скачками сетевого напряжения, а не с резким выключением котла.

Специально для газовых котлов «Бастион» предлагает однофазные вольтодобавочные стабилизаторы Teplocom релейного типа. Все модели бренда поддерживают работу с входными напряжением от 145 до 260 В, обеспечивая выходной ток 200—240 В.

Спроектированы для непрерывного использования. Не изменяют синусоиду сетевого тока. За быстродействие устройства отвечает встроенный микропроцессор — время переключения контура не превышает 20 мс. Все модели линейки оснащены автоматическими системами:

  • отключения нагрузки при отклонении выходного напряжения от предельных величин;
  • повторного включения нагрузки при восстановлении сети;
  • фильтрации импульсных всплесков в сети;
  • молниезащиты.

Приборы поставляются в компактных стильных пластиковых корпусах белого цвета с настенным креплением и светодиодной индикацией состояния.

Модификации с приставкой -И (ST-222/500-И, ST-555-И, ST-888-И) оснащаются дисплеями для отображения входного тока.

Просты в установке, обслуживании, управлении. Заявленный срок службы 10 лет, производитель предоставляет пятилетнюю гарантию и страховку на сумму до 3 миллионов рублей.

Teplocom ST-222/500 с допустимым повышением мощности до 220В

Разработаны для использования с мелкой бытовой техникой и маломощными отопительными приборами. Поддерживается мощность нагрузки 200 ВА с допустимым повышением до 220-222 ВА, но не дольше 15 минут на протяжении одного часа. Выдерживают до 500 ВА на время не более 3 мин. (актуально для пусковых скачков напряжения).

Внимание! Паспорт может указывать электрическую и тепловую мощности прибора. Первая измеряется в вольт-амперах (ВА) или ваттах (Вт), а вторая — в киловаттах (кВт)

Стабилизатор подбирают только по электрической мощности.

Корпус с интегрированной розеткой подвешивается к стене на DIN-рейку (поставляется в комплекте), предусмотрено настольное размещение стабилизатора. Эксплуатировать вне помещений запрещено: требуется температура окружающей среды от +5 до +40 °C и относительная влажность воздуха не более 80%.

ST 555, ST 555-И

Используются совместно с отопителями квартир, частных домов, офисов, небольших производственных помещения. Штатная мощность 400 ВА с допустимым кратковременным повышением до 555 ВА. Не допускают перегрузок.

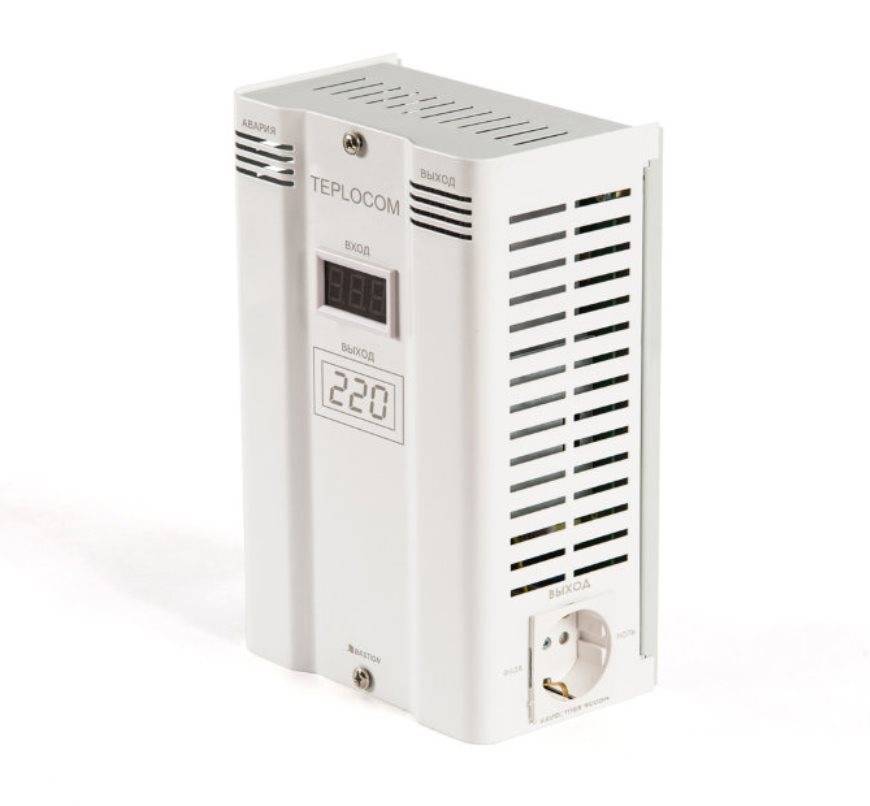

Фото 1. Стабилизатор напряжения модели ST-555, номинальная мощность нагрузки 400 ВА, производитель – «Teplocom».

Оборудованы функцией проверки правильности фазировки, индикатором потенциала свыше 20 В между «землёй» и нулевой фазой, сигнализацией выхода из строя входного предохранителя. Без нагрузки потребляют от сети не более 3 ВА.

Начинка облачена в компактный корпус с трёхточечным креплением, не содержит драгоценных металлов и камней. Эксплуатировать стабилизаторы этой серии вне помещений запрещено: модели работают при температуре воздуха от —10 до +40 °C и относительной влажности до 80%.

ST-888, ST-888-И

Построены на базе Teplocom ST-555, но отличаются повышенной мощностью: рабочей 600 ВА и максимальной до 888 ВА.

Обеспечивают стабилизированное питание установок теплоснабжения с несколькими циркуляционными насосами.

Функциональное оснащение аналогично серии ST-555. Система крепления предусматривает съёмный кронштейн. Рабочая температура воздуха от +5 до +40 °C при влажности до 80%.

ST-1300

Основное назначение — подача стабилизированного напряжения на водяные насосы, помпы и системы полива, расположенные на открытом воздухе. Единственный стабилизатор линейки, позволяющий использование в условиях улицы: герметичный пылевлагозащищённый корпус собран по стандарту защиты IP-56.

Применение Teplocom ST-1300 значительно экономит средства на прокладывание дополнительных линий энергоснабжения.

Мощность нагрузки 800 ВА с допустимым повышением до 1300 ВА (продолжительность повышения такая же, как у младших моделей). От сети потребляет не более 840 Вт.

Работают при любых погодных условиях, допустима температура воздуха от —40 до +50 °C

Важно обеспечить отсутствие паров агрессивных агентов рядом с работающим аппаратом

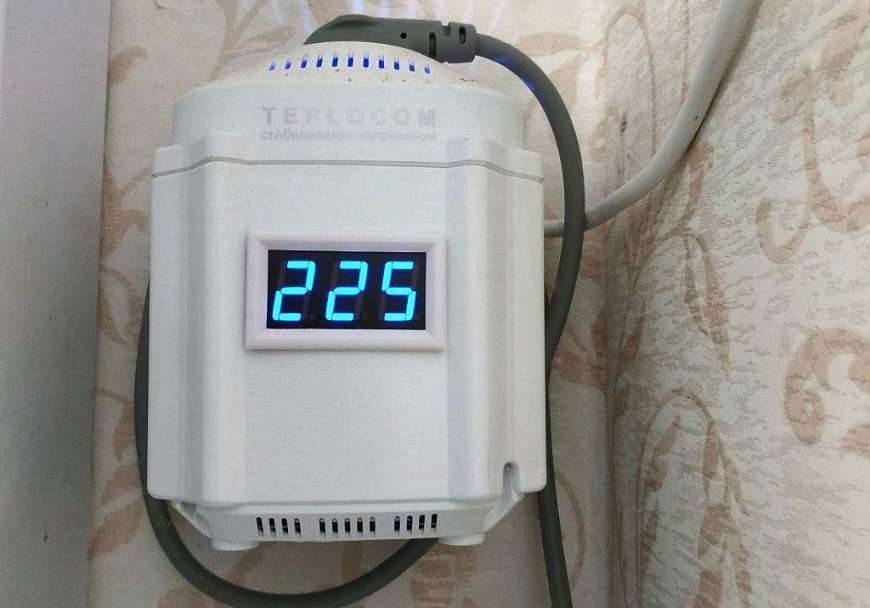

Информация об оборудовании Стабилизаторы сетевого напряжения Бастион Teplocom ST-888-И Space Technology

Оснащен цифровым дисплеем, отображающим сетевое напряжение

Стабилизаторы напряжения для котлов Teplocom ST-888-И Space Technology для газовых настенных котлов отопления с открытой и закрытой камерой сгорания. Предназначен для работы с газовыми котлами, он осуществляет стабилизацию напряжения сети в целях повышения качества энергоснабжения. Стабилизатор обеспечивает качественную защиту отопительного оборудования. Может быть установлен на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях и.т д.

Преимущества:

  • микропроцессорное управление
  • индикация входного и выходного напряжения
  • автоматический предохранитель
  • алюминиевый корпус
  • не вносит искажений
  • подключение не сложнее удлинителя
  • задержка включения
  • самодиагностика
  • стабилизация релейного типа
  • удобное настенное крепление
  • контроль заземления и фазировки
  • экологичный корпус

Особенности:

  • самотестирование в процессе включения
  • проверка правильности фазировки при подключении к сети
  • проверка наличия потенциала на “Земле”
  • задержка подключения нагрузки 5 или 90 сек. (программируется пользователем)
  • автоматическая защита от перегрузки по выходному току
  • автоматическая защита нагрузки при выходе напряжений за допустимый диапазон
  • отображение входного/выходного напряжения на цифровом дисплее
  • отображение на цифровом дисплее “FU” в случае срабатывания выходного автоматического предохранителя
  • отображение на цифровом дисплее “GND” при неправильной фазировке и наличии потенциала на “Земле”

Технические характеристики:

  • Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В: 145…260
  • Выходное напряжение переменного тока, В: при входном напряжении 165-260 В – 200…240; при входном напряжении 145-165 В – более 170
  • Номинальная мощность нагрузки, ВА: 600
  • Максимальная мощность нагрузки (не более 15 минут в течение 1 часа), ВА, не более: 888
  • Мощность, потребляемая от сети, без нагрузки, ВА, не более: 3
  • Пределы изменения нагрузки, %: 0…100
  • Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор ВЫХОД, В: менее 170, более 242
  • Напряжение между “Землёй” и “Нулём”, при котором индикатор СЕТЬ начинает мигать с частотой 4 раза в секунду, В: более 20
  • Входное напряжение, при котором индикатор СЕТЬ начинает мигать с частотой 1 раз в секунду, В: менее 165, более 260
  • Время переключения, мс, не более: 20
  • Диапазон рабочих температур, °С: -10…+40
  • Относительная влажность воздуха при 25 °С, %, не более: 80
  • Габаритные размеры ШхГхВ, не более, мм: без упаковки – 169х210х101; в упаковке – 225х225х105
  • Масса, НЕТТО (БРУТТО), не более, кг: 2,4 (2,5)
  • Степень защиты оболочкой по ГОСТ 14254- 2015: IP20
  • Cодержание драгоценных металлов и камней: нет

Габаритный чертеж временно отсутствует

Технический паспорт
