Преимущества и недостатки стальных панельных радиаторов

Лучшие стальные панельные радиаторы

Kermi FKO 22 500

Модель подойдет для установки в частном секторе или загородном доме с автономной системой отопления. Продается только в белом цвете, окрашена защитной эмалью, устойчивой к износу. Тип – панельная (количество — 2), способ подключения – боковой.

Размещение конструкции – настенное. Изготовлено из нержавеющей стали с соблюдением технических требований. Межосевое расстояние равно 446 мм. Работает при максимальной рабочей температуре до 110 градусов по Цельсию. Рабочее давление не должно превышать 10 бар, тогда устройство прослужит свыше 10 лет. Габариты прибора (высота и толщина) – 500 и 100 мм, соответственно.

Средняя стоимость – 2300 рублей.

Kermi FKO 22 500

Достоинства:

• Немецкая надежность;
• При правильной эксплуатации прибор прослужит длительный период;
• Внешнее оформление;
• Легкий монтаж;
• Качество;
• Стоимость;
• Хорошо отдает тепло.

Недостатки:

Не выявлено.

ELSEN ERK 11 600

Рейтинг: 4.8

Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться

На производстве действует многоступенчатая система контроля качества

Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге

На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.

На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.

Purmo Compact 21s 500

Рейтинг: 4.7

Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.

Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.

Buderus Logatrend VK-Profil 22 500

Рейтинг: 4.7

Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.

Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.

Stelrad Novello 21 500

Рейтинг: 4.6

Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.

В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.

Преимущества и недостатки

Все модели стальных радиаторов отопления имеют ряд достоинств:

1. Высокая производительность.
2. Просты в использовании и в уходе, на рынке широкий ассортимент продукции.
3. Отличаются современным привлекательным дизайном, поэтому станут не только источником тепла, но и хорошим элементом декора.
4. Удобны в монтаже.
5. Приемлемая цена.
6. Характеризуются длительным сроком службы.

Стальные батареи имеют множество положительных отзывов, однако, выделяется и ряд минусов:

• подвергаются коррозии;
• не могут противостоять гидроударам.

Выбирая мощность прибора, следует учитывать такие показатели. как: площадь помещения, количество окон, наружных стен. Для того, чтобы рассчитать требуемое количество тепла для одной комнаты, следует произвести несложные вычисления: мощность радиатора умножить на площадь помещения.

Для того, чтобы определиться с показателями мощности, воспользуйтесь таблицей тепловой мощности, которая у каждого производителя своя.

Про стальные плоские радиаторы отопления можно прочитать здесь.

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

• высокое рабочее давление и способность выдерживать гидроудары;
• стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
• равномерный прогрев поверхности и высокая теплоотдача;
• гладкая поверхность препятствует скоплению пыли;
• простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
• возможность регулировки температуры при оснащении термостатического клапана.

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

• невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
• дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Плюсы и минусы панельных радиаторов

Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.

Рекомендуем: Чугунные печи для бани: громкая популярность и ее причины

Достоинства панельных конструкций заключаются в следующем:

1. Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
2. Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
3. Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
4. Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
5. Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
6. Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.

Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.

Слабые стороны оборудования панельного типа состоят в следующем:

1. Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
2. Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
3. Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.

Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.

Устройство биметаллических приборов отопления

Биметаллический прибор отопления по внешнему виду неотличим от того, который выполнен из алюминия. Главное их отличие заключается в том, что внутри биметаллического прибора отопления расположен стальной корпус, сваренный из нержавейки, а сверху на него установлен алюминиевый корпус.

Устройство биметаллических приборов отопления

Такая конструкция гарантирует, что прибор не будет иметь контакта с теплоносителем. Кроме того, сталь куда более стойко воспринимает воздействие агрессивных различных веществ, присутствующих в больших объемах в централизованных системах подачи тепловой энергии. Кстати, в некоторых сетях промывку производят с добавлением 5% раствора ортофосфорной кислоты.

Применение стальных элементов повышает длительность работы отопительных приборов. По заявлению некоторых производителей, срок службы таких конструкций составляет до двадцати лет.

Срок службы радиаторов отопления.

Наличие стали внутри биметаллического отопительного радиатора обеспечивает значительную прочность конструкции. Прибор подобного типа может выдержать рабочее давление до 40 атм. Таким образом, биметаллическое изделие способно перенести серьезный гидравлический удар.

Зауженные каналы гарантируют максимально эффективное сочетание тепловой инертности радиатора и расхода количества теплоносителя, необходимого для обогрева заданного объема.

Если учесть все перечисленные выше свойства и добавить к ним высокую теплоэффективность, стильный внешний вид то можно смело утверждать что на сегодня биметаллические приборы отопления являются оптимальными для установки в современных многоквартирных домах.

Оригинальный дизайн биметаллических батарей

Технические параметры

В документации, что прилагается к изделиям заводом — изготовителем, приводятся все технические характеристики стальных радиаторов отопления. Чтобы сделать безошибочный выбор нагревателя, мы как будущие пользователи, должны поинтересоваться следующими из них:

• величина теплоотдачи;
• максимально допустимое рабочее давление теплоносителя;
• давление заводских испытаний прибора;
• рабочий диапазон рН воды;
• вместительность (объем).

Примечание. Последний параметр полезен владельцам частных домов для определения общего количества воды в системе, хозяевам квартир с централизованным отоплением вместительность мало интересна.

Основной параметр, интересующий нас в первую очередь – это теплоотдача, она же мощность панельных радиаторов. Эта характеристика зависит от многих факторов: температуры теплоносителя и воздуха внутри помещения, площади поверхности обмена, скорости протекания воды и схемы присоединения к системе. Чтобы не вводить потребителя в дебри расчетов и упростить процесс подбора батареи, величина мощности в паспорте указывается в соответствии с нормативным значением температурного напора. В странах СНГ это значение равно 70 ºС, в Европе – 50 ºС.

Температурный напор – это разность между средней температурой теплоносителя в системе и температурой воздушной среды в помещении, которую должно создавать работающее отопление.

Простыми словами это означает следующее: отечественный стандарт основан на расчетном температурном графике централизованных систем отопления, где вода в подающем трубопроводе имеет температуру 105 ºС, а в обратном – 70 ºС. Европейские же нормы корректнее, они учитывают график 75 / 65 ºС. Приведем пример:

Если в документации производитель написал, что теплоотдача стальных радиаторов составляет 2000 Вт при ΔТ (или еще пишут ДТ), равном 70 ºС, то указанную мощность 2 кВт вы получите от прибора только в том случае, когда температура в подающем трубопроводе составит 105 ºС. Соответственно, когда указан тот же тепловой поток при ДТ = 50 ºС, то он будет достигнут при температуре подачи 75 ºС.

Поскольку график 105 / 70 ºС не всегда соблюдается даже в централизованном теплоснабжении, а в частных домах подобных температур не бывает вовсе, то стальные батареи отопления следует подбирать с коэффициентом запаса не менее 1.4. Если же мощность указана по европейским стандартам (при ΔТ = 50 ºС), то о запас лучше принять с коэффициентом 1.2.

Мощность, представленная в паспорте на панельный радиатор с нижним подключением, может отличаться от характеристик традиционного нагревателя такого же типа, это нужно учитывать при подборе.

Как подключить (пошаговая инструкция)

Чтобы облегчить подключение панельных радиаторов отопления, стоит использовать подробную инструкцию и схему. Они прилагаются к прибору. Подключение выполняется самостоятельно либо можно воспользоваться помощью мастера.

Рассмотрим версии подключения:

• Диагональный метод подключения. Отличается тем, что подающая труба соединяется с верхним патрубком, а отводящая с нижним, но диагональным методом крепления. Этот вариант подключения считается самым эффективным, поскольку потеря мощности теплоносителя всего-то 2%. Но процесс монтажа сопряжён со сложностями. К сожалению предполагается непривлекательное визуальное впечатление. Потому сложно сочетать с продуманным интерьером жилой квартиры либо дома.
• Боковые модели с односторонним подключением. Подающая либо отводящая труба соединяется сверху и соответственно с нижней стороны одного бока. В многоэтажных домах используется чаще всего. Этот вариант отличается эффективностью, поскольку гарантируется тепловая потеря не больше 5%. Но модели с наличием 15 либо более секций теряют эффективность, поскольку обеспечивается неравномерный процесс обогрева помещения.
• Нижний либо седельный вариант подключения. Подающая и соответственно отводящая труба соединяется в нижней части радиатора, но с разных сторон. Этот метод подключения предполагает увеличение потери тепловой отдачи до 15%. Это связано со слишком неравномерным распределением нагрева батареи. Но этот метод подключения допустим в жилых помещениях с уменьшенным уровнем сопутствующих потерь тепла. Например, если выполнено утепление стен пенопластом.

Как правильно выбрать радиаторы

Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.

Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м2 площади требуется 0,1 кВт тепловой энергии.

Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.

При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:

• максимально практичными считаются приборы с ручным или механическим терморегулятором;
• избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
• для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет кран Маевского.

Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.

По каким критериям следует выбирать радиаторы?

Ознакомившись с характеристиками и особенностями отопительных приборов, можно переходить к выбору определённой модели

Чтобы прибор смог полностью удовлетворить потребности, следует заострить внимание на следующих деталях

Как ВЫБРАТЬ ЛУЧШИЙ РАДИАТОР ОТОПЛЕНИЯ всего по одному признаку?

Watch this video on YouTube

Тип системы отопления

Это главный фактор выбора радиатора. В нашей стране предусмотрено 2 разновидности системы отопления:

• Централизованная. Присутствует в многоквартирных домах. Давление воды переменчивое и высокое. Все батареи соединены с одной трубой, включение происходит по цепочке, т.е. друг за другом. В момент запуска насос центральной системы включается резко, это становится причиной возникновения гидроударов.Теплоноситель – вода высокой жёсткости, которая способна повредить металл. В летнее время, когда отопительная система долгое время находится в отключённом состоянии, на приборе появляется ржавчина. В роли лучших отопительных приборов из этой группы выступают чугунные и биметаллические изделия.При такой системе отопления следует выбирать радиатор:
  • который функционирует под давлением до 16 атмосфер;
  • имеющий стойкость перед гидроударами;
  • не подвержен негативному химическому воздействию.
• Автономная. К такой системе подключены частные дома. Состоит из 2 труб, в которых теплоноситель движется по кругу. Уровень рабочего давления –2 бара. Вода имеет умеренные показатели жёсткости и кислотности. Поэтому для автономного отопления подойдут следующие батарей:
  • алюминиевые;
  • стальные;
  • чугунные.

Теплоотдача разных видов

Радиаторы отопления. Как выбрать?

Watch this video on YouTube

Второй момент, на который стоит обратить внимание перед покупкой. Продавцы магазинов техники обязаны знать и рассказать о теплопроводности каждой модели отопительного прибора

Покупателю достаточно знать о следующем:

• Теплоотдача одной секции:
  • чугунный прибор – 100-150 Вт;
  • алюминиевый радиатор – 20-210 Вт;
  • биметаллический – 150-180 Вт.
• Теплоотдача радиаторов, которые не обладают секциями:
  • стальные – 1200-1500 Вт;
  • конвекторы – 150-10 000 Вт.

Надёжность и долговечность

Период эксплуатации радиаторов варьируется в зависимости от материала, из которого прибор изготовлен:

• чугунная установка служит до 50 лет;
• алюминиевые устройства – 15-20 лет;
• из стали – 15-25 лет;
• биметаллические модели – 20-25 лет.

Рассчитывая на то, что отопительный прибор прослужит долгие годы, стоит выбрать чугунный радиатор, но его внешность устраивает не всех. В таком случае альтернативным вариантом станет биметаллическое устройство.

Внешний вид и отделка

Тем, кому важен внешний вид отопительного прибора, рекомендуется ознакомиться с особенностями:

• Чугунные приборы. Последние модели выглядят привлекательнее своих предшественников. Они стали плоскими и уменьшились в размерах. Но покрытие радиаторов из чугуна – противокоррозийная грунтовка покрашенная специальной краской.
• Алюминиевые. В этом случае можно выбрать модель, которая подходит по параметрам помещения. Производители выпускают такие приборы в различной цветовой гамме.
• Стальные. Внешний вид – незамысловатый, прибор легко вписать в любой интерьер. Радиаторы трубчатого типа обладают оригинальными формами и интересно смотрятся в квартире, не занимая большую площадь.
• Биметаллические. Так же бывают интересного внешнего вида, оригинальной формы. Чаще на рынке представлены модели с закруглёнными краями и плавными углами.

Ценовая категория

Ценовая политика отопительных радиаторов разная. Стоимость указывается за 1 секцию:

• чугунные приборы – 300 руб. (кроме моделей «ретро», их цена – от 2000 руб.);
• алюминиевые – от 300 руб.;
• стальные – от 1500 до 10 000 руб. за весь радиатор (секционные виды практически не продаются);
• биметаллический – 600 руб.

Критерии выбора

Чтобы корректно подобрать радиатор из стали, следует учитывать такие аспекты, как:

1. вид устройства;
2. конструктивные особенности;
3. способ подключения радиатора к отопительной системе;
4. габаритные размеры;
5. мощность;
6. компания-изготовитель.

Разновидности стальных радиаторов

Стальные радиаторы изготавливаются двух видов:

• панельные приборы отопления;
• трубчатые батареи.

Панельные радиаторы состоят из одной, двух иди трех профилированных пластин, соединенных между собой методом сварки. Для увеличения показателя теплоотдачи между пластинами устанавливается специальное оребрение.

Устройство стальной батареи панельного типа

Выпускается несколько типов панельных радиаторов, каждый их которых отличается количеством панелей и габаритными размерами. Наибольшей популярностью пользуются батареи:

• 11 типа, имеющие одну пластину и один рад конверторных ребер. Такие радиаторы отличаются небольшой мощностью и минимальной стоимостью;
• 22 типа, в которых имеется две пластины и два ряда конвекторов (наиболее подходят для городских квартир);
• 33 типа с тремя панелями и тремя конвекторами соответственно. Отличаются максимальной мощностью и высокой стоимостью. Преимущественно устанавливаются в загородных домах или в помещениях большой площади.

Трубчатые радиаторы изготавливаются из круглых или профилированных стальных труб, соединенных между собой направляющими.

Стальная батарея трубчатого вида

Трубчатые батареи отличаются возможностью выдерживать более высокое давление в системе и более высокой стоимостью.

Виды батарей в зависимости от конструкции

В зависимости от конструктивного исполнения выделяют:

• горизонтальные стальные радиаторы, у которых максимальный габаритный размер – это длина;
• вертикальные батареи, отличающиеся высотой.

Батарея в вертикальном исполнении

Вертикальные радиаторы отличаются оригинальностью, но преимущественно устанавливаются в загородных домах, так как для размещения отопительного оборудования требуется больше свободного пространства.

Выбор способа подключения

После определения вида и конструкции радиатора требуется определить дополнительные параметры, среди которых способ подключения оборудования.

Батареи любого типа и вида могут быть подключены:

• боковым способом. Такой тип, как правило, является более универсальным и используется в большинстве многоквартирных домов. При боковом подключении снижаются утери количества тепловой энергии, радиатор прогревает практически равномерно, отсутствуют пустоты;
• диагональным способом. При выборе данного метода следует учитывать, что потери тепла самые минимальные. В большинстве случаев подключение по диагонали производится для панельных радиаторов большой длины;
• нижним способом. Батареи с нижним подключением прогреваются неравномерно, что способствует утрате около 10% мощности. Преимущественно применяется при прокладке системы отопления в полу.

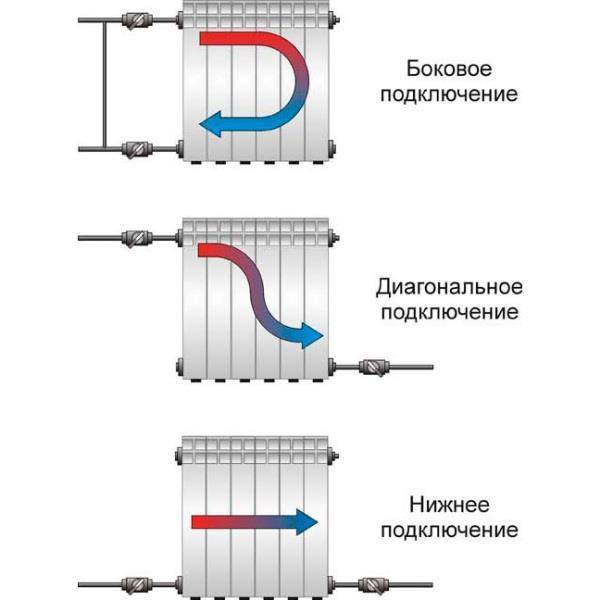

Методы подключения радиаторов

При выборе определенного метода следует учитывать расположение труб в квартире. Если подобрать радиатор с неподходящим способом подключения, то потребуется доработка системы.

Определение габаритов

Следующий этап – определение габаритных размеров. Какие лучше радиаторы? При выборе размеров следует учитывать наличие свободного пространства в предполагаемом месте установки и правила монтажа.

Радиаторы устанавливаются:

• на расстоянии 40 мм от стены;
• на расстоянии 50 мм от пола и от подоконника или иной конструкции, расположенной выше отопительного оборудования.

Критерии правильной установки стального радиатора

Дополнительным критерием выбора является определение межосевого расстояния (расстояния между входящим и выходящим патрубками). Если подобрать радиатор с расстоянием, не соответствующим трубам, то придется вносить коррективы в отопительную систему.

Расстоянием между входящим и выходящим патрубками

Определение мощности

Расчет мощности производится на основании следующих факторов:

1. объема помещения;
2. количества окон;
3. количества дверей.

Специалисты доказали, что для комфортного проживания необходимо отопительное устройство с мощностью 40 Ватт на 1 м³ объема.

Если в помещении имеются окна, выходящие на улицу, то дополнительно потребуется 100 Вт на каждое окно.

Если в помещении есть двери, выходящие на улицу, то на каждую дверь делается запас в 150 Вт.

Для расчета используется следующая формула:

Р (мощность) = V ( объем помещения)*40 + теплопотеря окон + потеря от дверей

Таким образом, для отопления помещения площадью 30 м² с потолками 2,5 м с одним окном и одной входной дверью требуется батарея 30*2,5+100+150 = 325 Ватт.

Конструкция панельных радиаторов

Панельные радиаторы отопления состоят из нескольких, обычно одной, двух или трех, панелей, представляющих собой сваренные два листа стали. После штамповки на них возникают вертикальные желоба, служащие для циркуляции теплоносителя. Для достижения лучшей теплоотдачи, с обратной стороны панели они часто оснащены стальными ребрами, повышающими конвекцию воздуха.

Батареи подразделяются на несколько разновидностей по количеству панелей:

• тип 10 — батарея из одной панели, без отделки и не оснащенный конвектором;
• тип 11 — батарея из одной панели, оснащенный одним конвектором, не имеющий верхнюю решетку;
• тип 20 — батарея из двух панелей, имеет решетку для выпуска воздуха, не оснащен конвектором;
• тип 21 — батарея из двух панелей, имеет один конвектор, снаружи закрыт кожухом;
• тип 22 — батарея из двух панелей, имеет два конвектора, кожух;
• тип 30 — батарея из трех панелей, без конвектора, закрыт решеткой сверху;
• тип 33 — батарея из трех панелей, с тремя конвекторами, закрыт кожухом.

Конструкция панельных радиаторов

Кроме того, панельные радиаторы выпускаются с нижним и боковым типами подключения. Притом, модели с нижним типом подключения обычно имеют более высокую стоимость, обусловленную более привлекательным внешним видом: при данном типе подключения трубы практически незаметны, они уходят в пол или плинтус, не нарушая внешнего вида стены.

Панельные радиаторы отопления

Каким бы ни казался банальным парадокс, но летом стоит думать о теплой зиме. Если нужно устанавливать новую систему отопления или обновить старую, этот вопрос нужно решать, пока тепло, и не начался отопительный сезон. В ином случае, придется проделать очень много дорогостоящей и муторной работы, дабы заменить батареи во время отопительного сезона.

Сегодня существует очень много видов батарей. Они разнятся не только материалом изготовления, но и многими другими факторами, в число которых входит конструкция. Казалось бы, что сложного или нового можно придумать в батарее, но, отнюдь, производители отопительных элементов с легкостью оспорят это предположение.

Панельные радиаторы

Этот вид не очень распространен, сейчас все больше идет спрос на секционные варианты батарей, так как их легко дополнять и подстраивать под индивидуальные требования по расположению отопительного элемента в различных местах помещения, ведь стандартные квадратные комнаты давно стали пережитками прошлого.

Панельные радиаторы отопления создают из стальных листов, поэтому они еще называются стальными панельными радиаторами. Еще такие батареи называют конвекторами, из-за особого конвекторного оребрения. КПД такого обогревателя не превышает отметку в 75%.

Сама конструкция довольно замысловата: внутри расположены конвекторное оребрение, а снаружи — одна или несколько стальных нагревательных панелей, их количество зависит от марки радиатора. Внутри панелей и перемещается теплоноситель по специальным каналам. Сверху на радиаторе размещена защитная решетка,  через которую выходит большая часть нагретого воздуха благодаря конвекторному оребрению.

https://youtube.com/watch?v=_VNEgU38tAA

Производят панельные радиаторы отопления преимущественно европейские страны:

• Германия – Buderus, Kermi;
• Чехия – Korado;
• Италия – DeLonghi;
• Финляндия – PURMO.

Цены у стальных панельных радиаторов довольно высоки, из-за чего Российские производители практически не заинтересованы в их изготовлении.

Но, несмотря на это, металлические панельные радиаторы являются самым бюджетным вариантом для автономных отопительных систем частных домов.

В зависимости от количества нагревательных панелей и конвекционного оребрения, металлические панельные батареи отопления классифицируются по типам соотношения:

• Тип 10 – однопанельный, но без конвекторного оребрения;
• Тип 11 – однопанельный с конвекторным ореберением;
• Тип 20 – двухпанельный, без конвектора;
• Тип 21 – двухпанельный с одним конвектором;
• Тип 22 – двухпанельный с двумя конвекторными оребрениями;
• Тип 30 – трехпанельный и без конвектора;
• Тип 33 – трехпанельный с тремя конвекторными оребрениями.

Преимущества и недостатки панельных радиаторов

К преимуществам следует отнести:

• благодаря низкой инерционности — высокая теплоотдача;
• из-за небольшого объема каналов, используется меньше теплоносителя, в следствие чего потребляется мало энергии;
• есть модели с невысокой ценой, но, как правило, типа – однопанельные;
• экологичные и безвредные, что позволяет использовать их в больницах, школах и детских учреждениях;
• после покупки панельный радиатор полностью готов к установке, благодаря целостности конструкции, что потребует от владельца только повесить батарею на специальные крепежи в стене и подключить к трубам отопительной системы;
• имеют довольно высокие технические характеристики;
• сталь обладает очень хорошей теплопроводностью, что увеличивает теплоотдачу.

Недостатки таковы:

• начинается очень быстрый процесс образования коррозии, если из системы полностью откачать воду, а на ее место впустить воздух;
• в многоэтажных домах квартирных комплексов не стоит устанавливать такие батареи, так как они очень плохо переносят гидроудары, с которых начинается каждый отопительный сезон в централизованных отопительных системах;
• целостную конструкцию радиатора также можно расценивать и как недостаток, ведь если появится течь или другая механическая поломка элемента отопления, придется менять всю батарею, а не просто заменить секцию, как в вариантах с другими батареями;
• благодаря конвекции в радиаторах не будет скапливаться пыль, но в воздухе витать пыль из-за потоков будет точно.

Технические характеристики

Многие модели из этих элементов отопления имеют в среднем такие технические характеристики:

• выдерживают давление – до 106 бар;
• испытательное давление – 13 бар;
• температура теплоносителя – до 110оС.

Правильно выбранные батареи прослужат долго и верно, не заставляя владельца тратиться в скором времени на новые радиаторы из-за выхода из строя старых.

(1 голосов, 5,00 из 5)

Характеристики железных панельных радиаторов

Классификация отопительных батарей панельного типа осуществляется по количеству панелей и конвекторов, входящих в их конструкцию. В стандартные типы панельных радиаторов отопления может входить от одной до трех панелей и соответствующее количество конвекторных теплообменников. При наличии двух или более панелей с боков радиатора устанавливаются стенки, а над ними располагается решетка.

Решая, какие панельные радиаторы отопления лучше, нужно изучить их общие характеристики, которые выглядят так:

1. Данный вид радиаторов легко выдерживает повышения температуры до 95-100 градусов. Учитывая то, что нормальная рабочая температура теплоносителя в отопительных системах составляет 70 градусов, панельные железные радиаторы смогут проработать в таких условиях весь положенный им срок.
2. Рабочая величина давления, при котором металлические радиаторы отопления не подвергаются перегрузкам, составляет 10 бар. Превышение этой величины с очень большой вероятностью приведет к расхождению сварных швов – то есть полному разрушению устройства. В централизованных системах при сезонной проверке нередко возникают гидроудары, при которых давление превышает максимальное допустимое значение, поэтому использовать панельные батареи в многоэтажных домах настоятельно не рекомендуется.

Наибольшее распространение получили следующие типы панельных радиаторов:

1. 10 тип. Простая конструкция, состоящая из одного ряда панелей и не включающая в свою конструкцию конвектор. Довольно простой вариант, хорошо подходящий для детских и медицинских учреждений.
2. 11 тип. Этот вид устройств оснащается конвекторами, обеспечивающими тепловую завесу, но усложняющими процесс уборки.
3. 20 тип. Конструкция характеризуется заметно большей теплоотдачей, которая обеспечивается за счет наличия двух панелей. Конвекторы в таких радиаторах отсутствуют.
4. 21 тип. Довольно закрытый вид радиаторов, накрываемый сверху решеткой, а по бокам закрываемый стенками.
5. 22 тип. Две панели, два конвектора и наличие ребер возле каждой панели.
6. 30 тип. Конструкция состоит из трех панелей, расположенных с небольшим зазором. По бокам располагаются стенки, а над ними устанавливается решетка.
7. 33 тип. Радиатор с самой большой глубиной (до 170 мм). Наиболее массивная конструкция, состоящая из трех панелей и трех конвекторов.

Приобретая цельнометаллические радиаторы отопления, нужно обязательно убедиться в том, что они смогут выдерживать предполагаемые нагрузки, характерные для конкретной отопительной системы. Используя такие отопительные приборы в централизованной системе, потребуются еще и редукторы, которые компенсируют возникающие изменения давления.
