Как сделать строительные леса

Строительные леса: какие их разновидности существуют и в чем их особенности?

Чтобы работать на больших по высоте объектах, используют такие временные сооружения, как строительные леса.

Характерные особенности строительных лесов

Подобные конструкции включают в себя три основные составляющие, такие как:

• Мостки;
• Опоры;
• Средства перемещения.

Конструктивные элементы строительных лесов могут быть изготовлены как из металла, так и из дерева.

Для изготовления каркасной части используют высокопрочные материалы, которые полностью соответствуют современным требованиям, предъявляющимся к ним техникой безопасности. Обычные конструкции, изготовленные из металла и древесины твердых пород дерева, универсальны, благодаря чему их можно использовать в любой местности независимо от рельефа.

В ремонтно-строительных работах используют различные виды строительных лесов, выбор которых определяется преимущественно стоимостью конструкций и сложностью выполняемых работ. У каждого типа таких сооружений есть свои технические характеристики, технология возведения и порядок демонтажа, а также стойкость к динамическим нагрузкам и механическому воздействию.

Далее, пойдет речь об основных типах строительных лесов.

Рамные леса

Превосходные несущие свойства и особое конструктивное исполнение обеспечивают таким сооружениям применение в различных сферах современного строительства, включая реставрационные, монтажные и отделочные работы.

В конструктивном плане рамные леса являют собой каркас, состоящий из высокопрочных металлических рам, диагональных элементов и флажковых замков. Для таких конструкций характерны сравнительно небольшой вес, высокий уровень устойчивости и оперативность монтажа и демонтажа.

Клиновые леса

Своим названием они обязаны способу соединения их составляющих, а если быть более точным, то специальным клинообразным крепежным элементам. Лестницы, горизонтальные площадки и диагональные элементы скрепляются с опорными металлическими трубами, которые имеют фланцы с отверстиями. Опорные трубы и горизонтальные направляющие объединяют клином, входящим в соответствующее отверстие.

Клиновые леса для строительства отличаются высокой эксплуатационной надежностью и способностью выдерживать большие механические нагрузки. Если возникает острая необходимость, то такие конструкции можно использовать в качестве опалубочного каркаса при возведении монолитных сооружений. Клиновые леса при использовании на кривоугольных по форме объектах требуют дополнительного хомутового крепления.

Хомутовые леса

Благодаря универсальности такие конструкции можно использовать на различных по сложности объектах. Особое конструктивное исполнение хомутовых лесов обеспечивает между мостками различные по величине расстояния. Подобные сооружения могут менять свою форму в любой плоскости.

Подвесные леса

Они представляют собой подвижное основание, которое скрепляется с отдельными секциями методом «друг на друге». Эксплуатация таких конструкций не требует наличия грунтовой основы.

Чашечные леса

Конструкции подобного рода нашли широкое применение в современном строительстве, где их используют при выполнении самых разнообразных работ. Наличие у чашечных лесов фланцевых соединений обеспечивает конструкциям способность выдерживать различные по величине внешние нагрузки.

Как изготовить штыревые строительные леса самостоятельно: последовательность работ

Прежде чем изучать технологию изготовления штыревых строительных лесов, для начала разберемся с необходимыми материалами.

• Труба диаметром 1,5 или 2 дюйма (в зависимости от предполагаемых нагрузок на леса) – из нее изготавливаются стойки.
• Труба диаметром 1 или 1,5 дюйма – в зависимости от того, что выбрано в качестве стоек. Если они будут изготавливаться из полуторадюймовой трубы, то понадобится дюймовая резьба (если труба два дюйма, то резьба полуторадюймовая). Из этой трубы изготавливаются горизонтальные перемычки, соединяющие стойки между собой. Кроме того, эта труба применяется для наращивания лесов вверх.
• Труба диаметром полдюйма. Ее понадобится немного, и используется она для изготовления зацепов, в которые устанавливаются штыри горизонтальных перемычек.
• Штыри – круглый прут диаметром 14мм. Именно он будет входить внутрь полудюймовой трубы. Прут наваривается на все горизонтальные перемычки с двух сторон.

Кроме описанных выше элементов штыревых лесов, также следует подумать и про сборку строительных лесов на неровной местности – нужен своеобразный регулировочный механизм. Для его изготовления понадобятся серьезные болты в количестве 4-ех штук на одну секцию лесов и столько же гаек. Диаметр болта должен как минимум составлять 20мм, а то и больше. В низ стоек вваривается гайка, в которую вкручивается этот винт – о том, как выполняется регулировка лесов по горизонтали, думаю, рассказывать не стоит. И еще одно – под болты нужно будет изготовить пятки, без них болты будут погружаться в грунт и толку от них не будет никакого.

Как сделать строительные леса своими руками

Теперь что касается непосредственного изготовления элементов штыревых лесов.

1. Стойки. Здесь все достаточно просто – внизу стоек первой секции лесов, как и говорилось выше, ввариваются гайки для регулировочных болтов, вверху трубы наваривается небольшой патрубок длиной 100-1500мм, используемый для установки секции следующего яруса. По бокам трубы (при ее общей длине, составляющей 2000мм) снизу и сверху на расстоянии 200мм от краев навариваются трубки диаметром полдюйма и длиной 100мм – приваривают их по четыре штуки вверху и внизу. Образно говоря, их располагают крестом, чтобы при соединении стоек перемычками получалась объемная прямоугольная конструкция. Все стойки верхних ярусов отличаются от стоек нижнего яруса отсутствием гаек снизу – здесь труба просто остается свободной.
2. Короткие и длинные горизонтальные перемычки – их длина составляет 1000мм и 2000мм соответственно. К краям этих труб привариваются штыри, после чего загибаются под углом 90°. В принципе, можно и наоборот – сначала загнуть, а потом приварить.

3. Стеллаж. Как правило, делается из толстых досок двумя секциями полуметровой ширины. При сборке стеллаж просто укладывается на короткие горизонтальные перемычки.

Остается теперь добавить несколько слов о том, как осуществляется сборка строительных лесов такой конструкции. Выполняется она следующим образом: один человек держит две стойки, а второй вставляет в них короткие перемычки – таким образом собираются сначала две боковины. Потом каждый человек одновременно удерживает по одной боковине, а другой рукой вставляет длинные перемычки. Когда они будут установлены в полном объеме, леса нивелируются по уровню и на них укладываются трапы. Точно так же выполняется установка второго, третьего и всех последующих ярусов строительных лесов.

И напоследок добавлю, что изготовленные таким образом строительные леса своими руками нужно будет доукомплектовать лестницами, благодаря которым появится возможность свободно перемещаться с яруса на ярус. Также, дабы не случились неприятности, при большой высоте лесов их нужно крепить к стене здания.

Автор статьи Александр Куликов

Конструкция и виды лесов

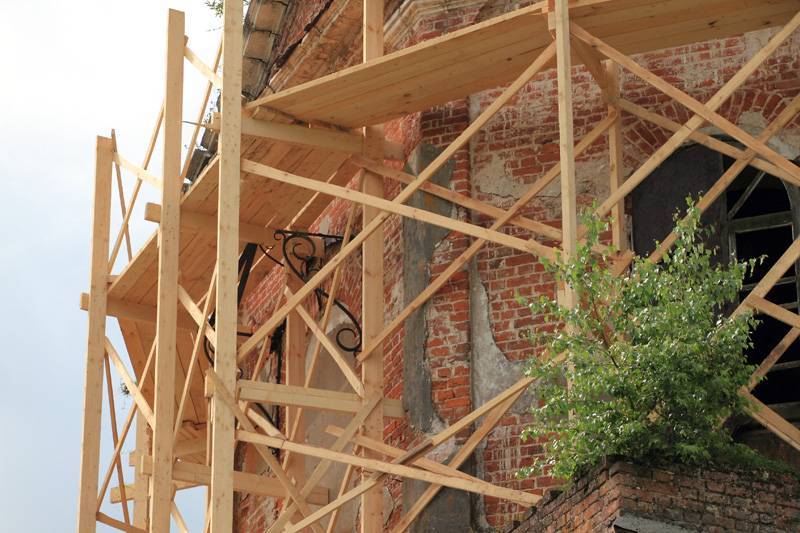

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Как собрать деревянные леса

Что понадобится для монтажа лесов

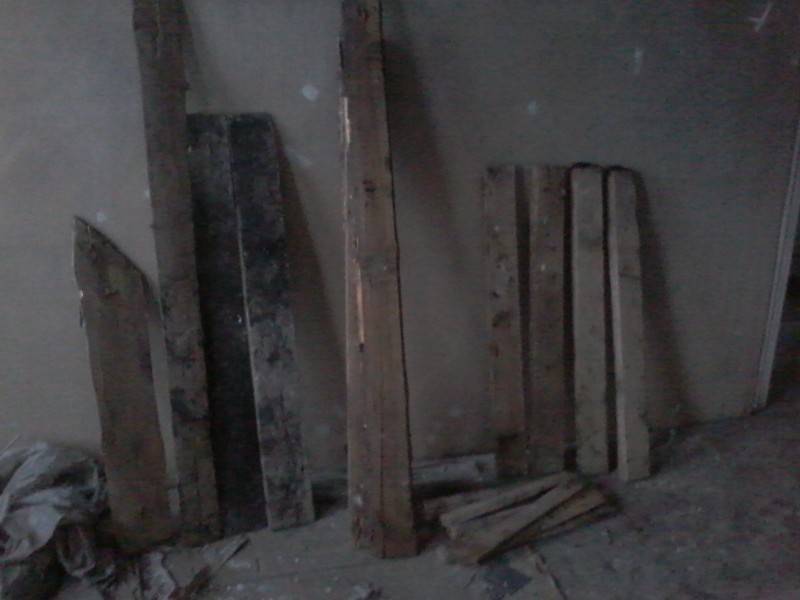

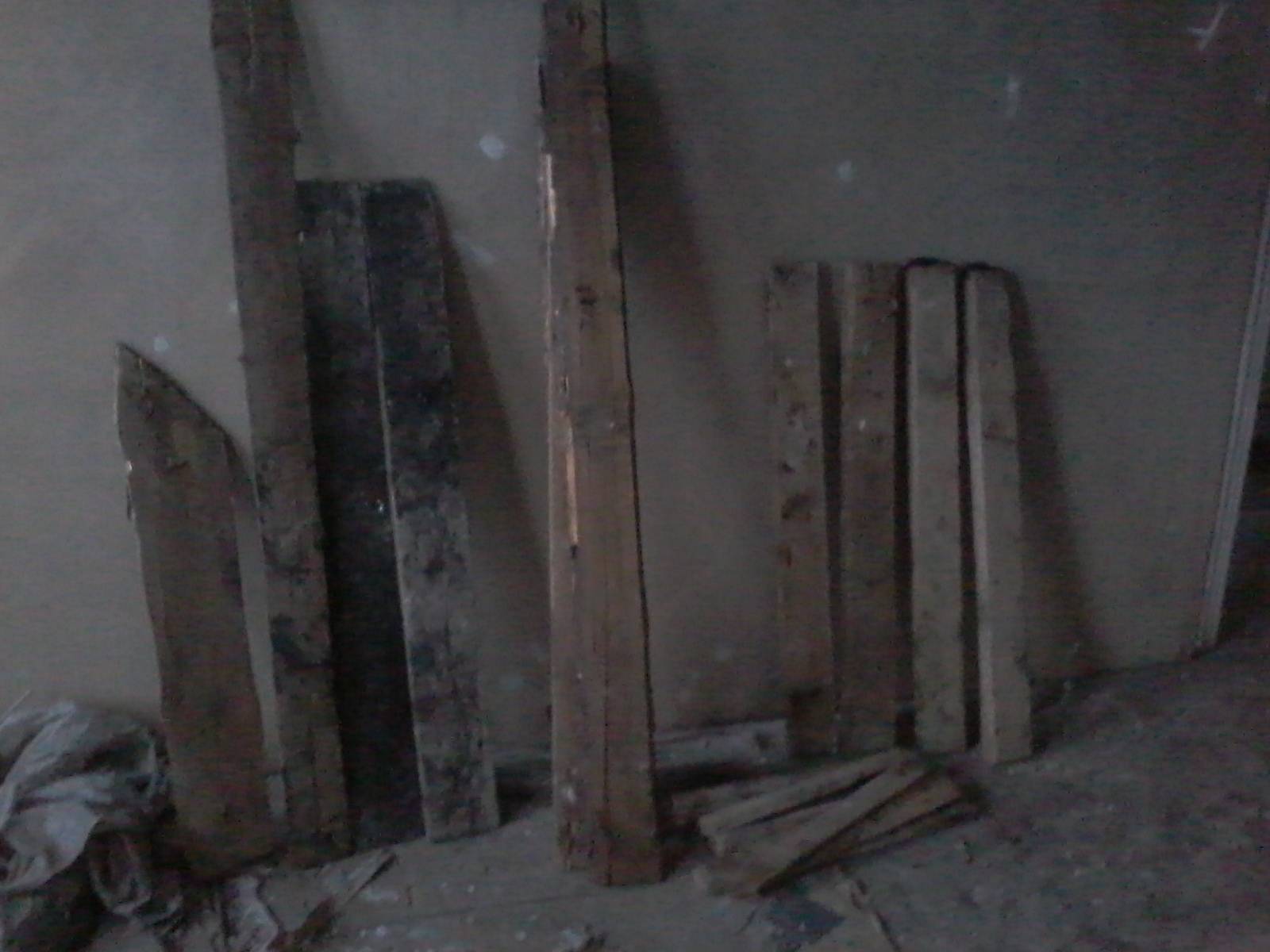

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

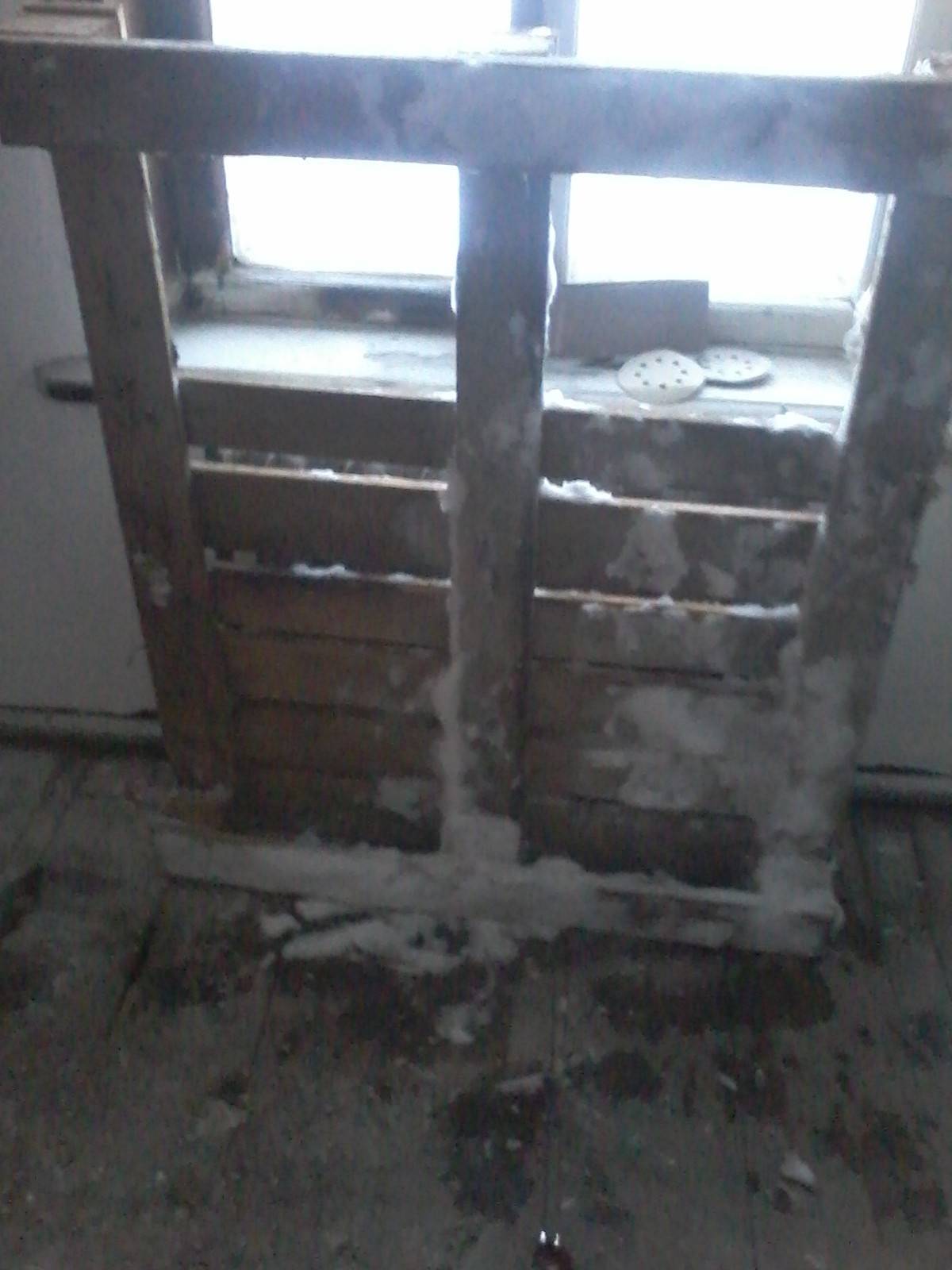

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

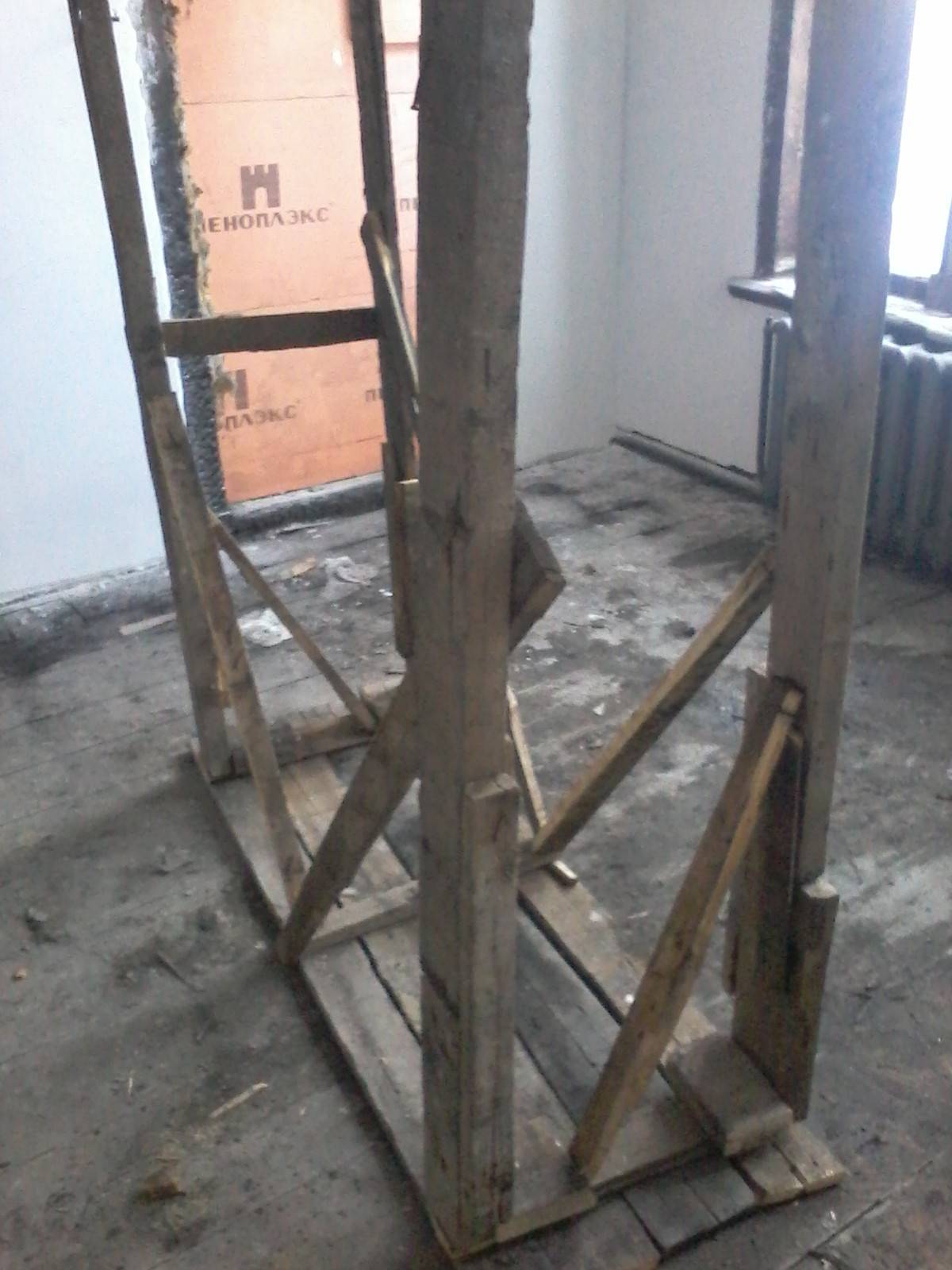

Сборка каркаса

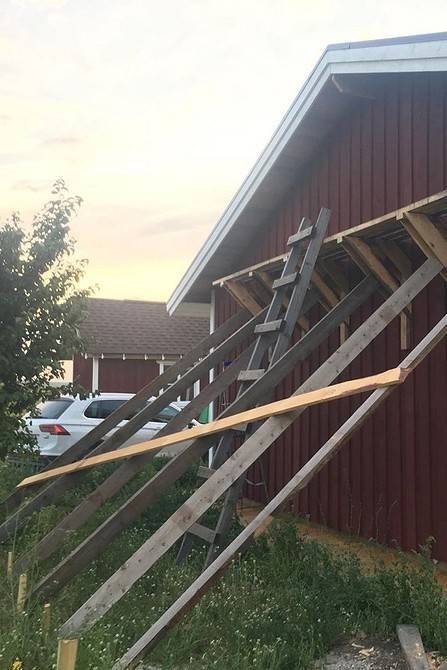

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

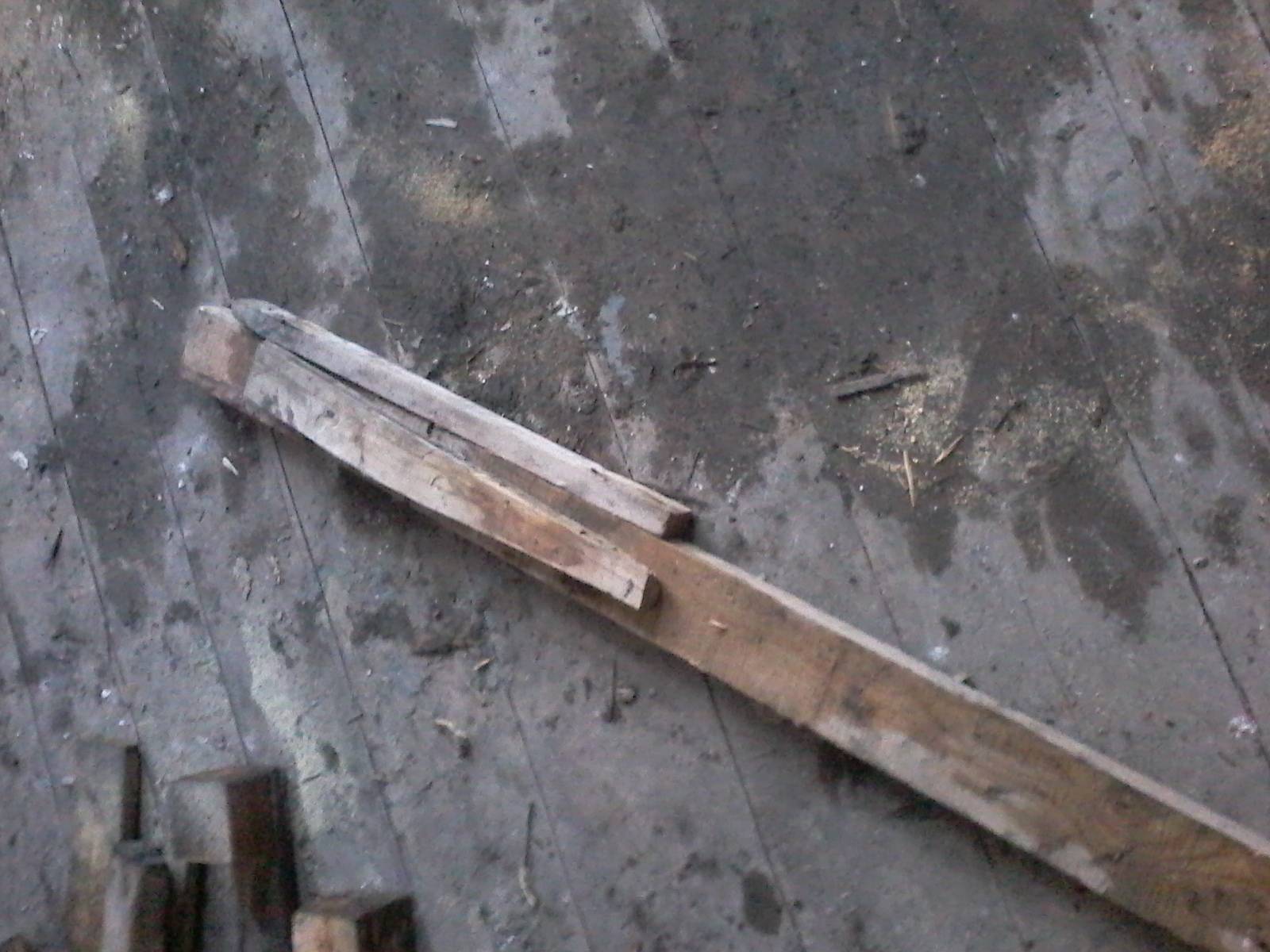

Подготовка дополнительных стоек

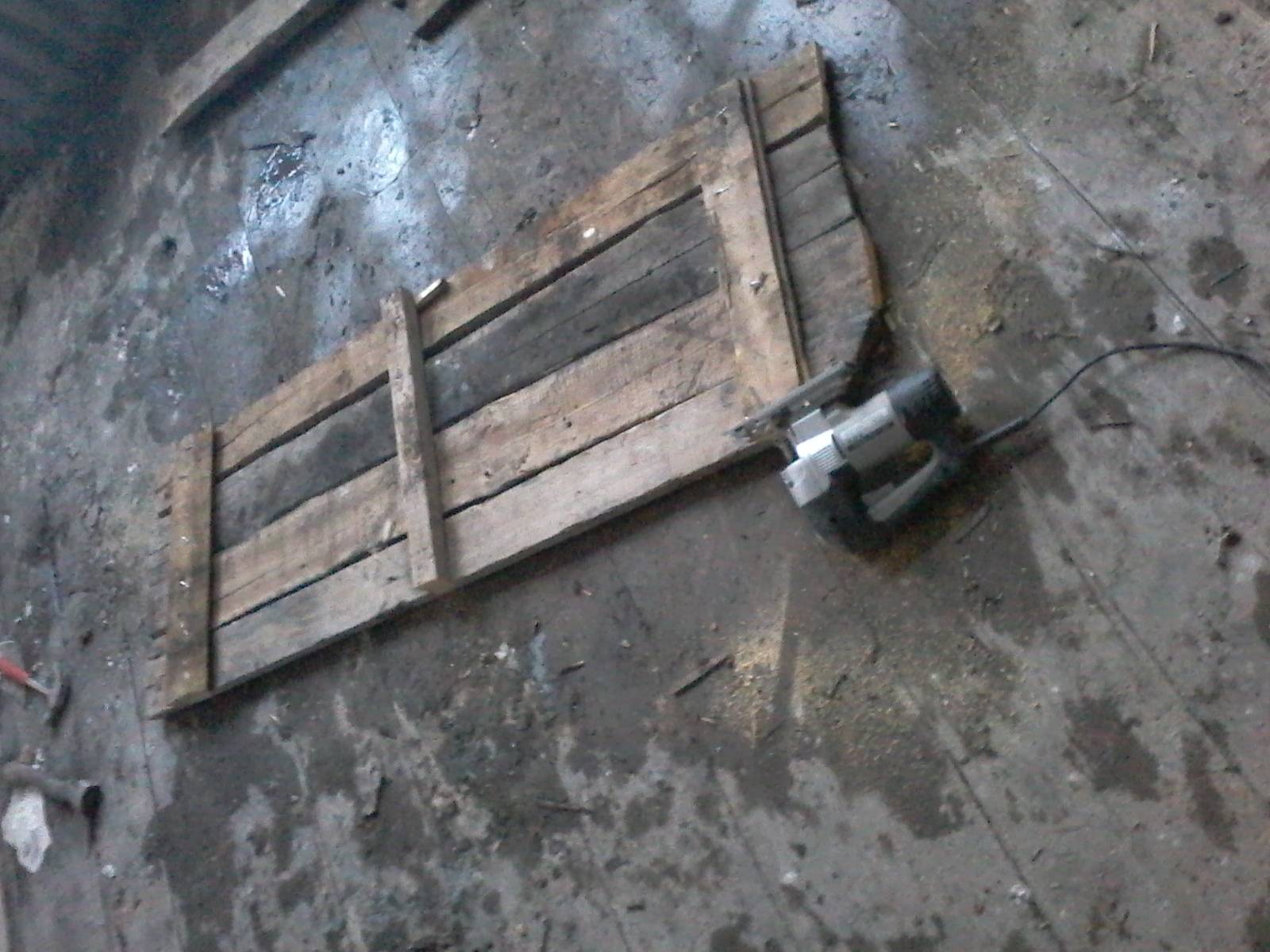

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
Принцип соединения штыревых лесов
Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
Хомутовые леса — быстрый монтаж/демонтаж
Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.
Рамные леса — принцип крепления поперечин и укосин

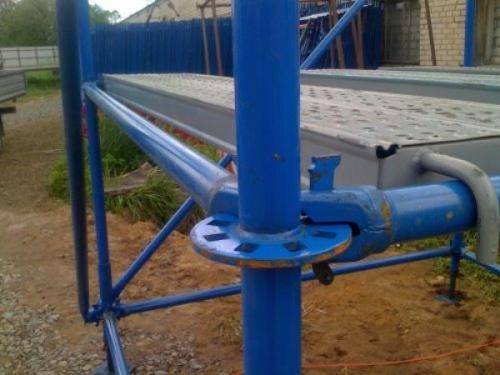

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

• трубы сечением 30х30 мм и длиной 1,5 м;
• трубы диаметром 15 мм;
• трубы 25х25 мм;
• обрезная доска толщиной 40 мм;
• алюминиевая лестница;
• саморезы и болты;
• болгарка;
• дрель;
• сварочный аппарат;
• уровень.

  Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорокПодготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.
