Плитный фундамент технология
Рассмотрим основные этапы обустройства плитного основания.
Формирование уплотняющей подушки
Технология создания плитного фундамента предусматривает обязательное обустройство подушки для уплотнения грунта. Для ее обустройства необходим песок и щебень либо галька мелких фракций. Толщина подушки, как правило, составляет 20-30 сантиметров, однако в грунтах с низкой плотностью она может увеличиваться до 45 см.
Рис 1.6: Схема уплотняющей подсыпки под фундамент
Сначала насыпается песок, который поливается водой со шланга и уплотняется ручной трамбовкой, сверху насыпается слой щебня.
Рис. 1.7: Уплотнение щебня ручной трамбовкой
Совет эксперта! Во время данного процесса происходит предварительная просадка грунта, это необходимо, чтобы просадка не произошла во время отвердевания бетона, поскольку в таком случае по плите могут пойти трещины.
Создание опалубки под заливку бетоном
Далее создается опалубка под фундаментную плиту. Делается она из обрезных досок толщиною свыше 3 см. Доски сбиваются гвоздями в щиты, соединенные деревянные брусками. Щиты размещаются по периметру фундамента и закрепляются откосами. Для увеличения прочности опалубки снаружи, помимо откосов, может выполнятся дополнительная подсыпка грунтом. Внутренняя сторона опалубки покрывается клеенкой во избежание просачивания бетона сквозь щели.
Рис. 1.8: Опалубка под заливку бетоном
Рис. 1.9: Опалубка плитного фундамента
Обустройство «подбетонки»
После опалубки создается «подбетонка» — по периметру плиты простилается слой геотекстиля, поверх которого заливается тонкий шар бетона М100 (толщиною до двух сантиметров). После отвердевания бетон пропитывается гидроизоляционной смесью (соотношение состава 6 к 4: дизтопливо — битум).
Совет эксперта! Подбетонка необходима для обеспечения ровной гидрофобной поверхности, которая не будет впитывать влагу и бетонное молочко из основной бетонной плиты.
Рис. 2.0: Подбетонка под фундаментною плиту
Создание арматурного каркаса
Далее делается арматурный каркас состоящий из верхнего и нижнего контура. В качестве вертикальных прутьев каркаса используется горячекатная рифленая арматура А3. Ее диаметр зависит от общей толщины фундаментной плиты (соотношение 1 к 20 — для плиты толщиною 200 см используется арматура диаметром 10 мм, для толщины 300 мм — 16 мм, и т.д.)
Рис 2.1: Схема арматурного каркаса для монолитной бетонной плиты
Шаг прутьев в арматурном каркасе — 20-25 сантиметров, верхний и нижний контуры соединяются перемычками из арматурных прутьев А1. Минимальное расстояние между контурами — 7 см, сам каркас должен быть утоплен в бетонную плиту на 5 см. Чтобы поднять каркас над нижним краем плиты используются специальные подставки типа «грибок».
Рис. 2.2: Подставки под арматурный каркас
Горизонтальные прутья и вертикальные перемычки соединяются посредством стальной вязальной проволоки диаметром 2 мм.
Совет эксперта! Использование сварки для соединения арматуры противопоказано, так как при жестком соединении конструкция теряет эластичность.
Рис. 2.3: Соединения арматурного каркаса
Заливка бетонной плиты
Заливка бетона выполняется одномоментно (с использованием готового промышленного бетона, закупленного в необходимом количестве). После заливки бетон уплотняется глубинным вибратором, в случае отсутствия оного — штыкуется арматурным прутом.
Рис. 2.4: Заливка монолитной плиты бетоном
Уход за бетоном после заливки
По завершению заливки бетон необходимо укрыть ветошью, которая смачивается из шланга с распылителем и накрывается клеенкой.
Совет эксперта! Нельзя допускать пересыхания бетона, для этого каждый день необходимо поднимать пленку и увлажнять ветошь водой.
Проектную прочность плита набирается в течении 28-30 дней, по истечению которых можно продолжать строительство.
Это интересно: УШП фундамент — технология изготовления конструкции
Плюсы монолитной плиты
Армированная монолитная плита Возведение на практически любых основаниях – фундаментную плиту можно использовать под строительство зданий на грунтах любой плотности, пучинистых, водонасыщенных, промерзающих на значительную глубину.
- Универсальное назначение – одновременно опора может являться не только фундаментным основанием, но и полом подвала или помещений первого этажа.
- Долговечность – железобетонная фундаментная конструкция может служить до 150 лет, в то время как само здание к этому моменту значительно обветшает.
- Плита при возможных перемещениях во время пучения грунта дает равномерную осадку. В этом случае само здание не получает никаких повреждений, на стенах не появляются перекосы и трещины.
- Высокая несущая способность – монолитные опоры обычно возводят под жилые дома небольшой этажности, но плитный фундамент способен выдержать многоэтажные постройки.
- Сокращение земляных работ – при устройстве монолитной плиты потребуется выполнение небольшого объема земляных работ.
- Возможность заливки плиты своими руками – технология возведения монолитной конструкции не отличается сложностью, поэтому в целях экономии вполне реально возвести монолитную опору своими руками, благо для этой работы не требуется тяжелая строительная техника. Посмотрите видео, как залить плиту фундамента своими руками.
- Устройство плиты на сваях позволяет возводить дома на участках с неспокойным рельефом (склоны, холмистый рельеф).
- Приоритет для возведения зданий в холодном климате – фундамент незаменим для строительства зданий в мерзлоте, на торфяных грунтах с глубоким промерзанием, на водонаполненных почвах.
- Плитный фундамент прекрасно зарекомендовал себя в сейсмически неустойчивых районах, где случаются частые колебания почвы.
Преимущества монолитной плиты очевидны – плитный фундамент обладает большими несущими способностями и более долговечен, чем ленточный.
Подготовительные работы

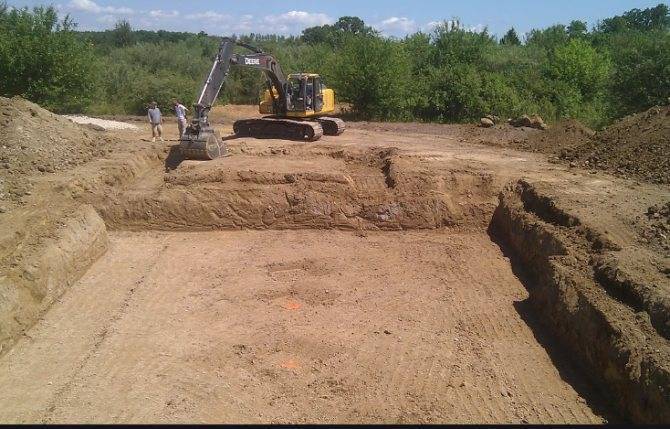

Под большую постройку котлован роют с привлечением спецтехники
Начальным этапом строительства является проектирование. На данной фазе проводится исследование участка, составление чертежей, проведение расчетов потребности материалов и инструментов.
Если взять за основу устройство монолитной фундаментной плиты по ГЭСН 81-02-06-2017 (сборник 6), можно точно определиться со сметой строительства.
В нее включаются такие затраты:
- доставка оборудования и материалов, организация их хранения;
- земляные работы;
- монтаж опалубки, включая подготовительные действия;
- обустройство рабочей площадки установка оборудования;
- изготовление арматурного каркаса;
- замешивание и заливка бетонного раствора, уход за фундаментом;
- снятие опалубки;
- проведение обратной засыпки.
В некоторых случаях могут проводиться дополнительные мероприятия.
Инструменты для строительства
Как правило, для работы будет достаточно таких приспособлений:
- бетономешалка;
- уровень;
- болгарка;
- рулетка;
- лопата;
- ножовка;
- молоток;
- топор;
- ножницы.
Основные ошибки при устройстве цоколя с плитным фундаментом
Плитный фундамент надежен и долговечен, но, это в том случае если делать все верно и не делать досадных ошибок, например, таких как:
- не допускать перекопа котлована экскаватором, особенно в местах расположения будущих несущих стен дома;
- чтобы избежать перекопа, последний слой грунта толщиной в 20 см выбирается лопатами;
- заливка должна происходить одним днем с качественным тромбованием;
- чтобы снизить негативное влияние пучинистых грунтов проводим утепление фундамента и отмостки;
- также необходимо соблюдать соответствие толщины и длины пролета фундамента;
- армирование должно быть двухслойным в нижней и верхней части основания, но так, чтобы каркас был ниже верхней части на 3-5 см.
Произведенное по всем правилам армирование – это 50% качества любой железобетонной конструкции, и фундамента в том числе. Поэтому лучше в непонятной ситуации берите советы от опытных арматурщиков.
Плюсы и минусы
Цоколь фундамента делают из двух материалов — из бетона и при помощи бетонной кладки. При этом бетонный цоколь имеет неоспоримые преимущества:
- быстрое возведение монолитной конструкции;
- бесшовная поверхность отличается высокой прочностью, благодаря чему выдерживает значительные нагрузки;
- может принимать любую форму, из-за чего подходит для зданий нестандартных форм;
- допускается возведение построек из любых материалов;
- длительный срок эксплуатации;
- легко выполняется отделка;
- при правильном выборе и установке гидроизоляции серьезно повышается устойчивость к влаге.
Обеспечивается недостаточная теплоизоляция самого материала, так как бетон обладает высокой теплопроводностью. Арматура дает дополнительные мостики холода. Проблема решается, если правильно утеплитель цоколь.
Что такое плитный фундамент?
Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.
Схема устройства
Состоит такое основание для малоэтажного дома из трех слоев:
Подушка из песка с гравием.
Гидроизоляция.
Армированная плита из железобетона.
Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.
Этапы выполнения работ
Для чего нужен цоколь и из чего его сделать, мы разобрались. Остается выяснить, как правильно залить элемент, чтобы он получился надежным и прочным.
Подготовка
До того, как начинать строительство фундамента под цоколь, следует тщательно изучить состояние грунта на строительной площадке. Огромное значение имеет глубина грунтовых вод, нахождение которых на полутораметровой отметке может ограничить котлованное дно до одного метра. В таком случае придется устраивать дренаж, чтобы отводить воду от фундаментной основы.
Дно выравнивается и трамбуется, выполняется разметка будущего основания. Под размещение стен устраиваются траншеи глубиной от тридцати сантиметров, на дне которых устраивается песчано-щебнеевая подушка.
Установка опалубки
По траншейным стенам выставляется опалубочная конструкция из деревянных щитов высотой до полуметра. Внутри ее располагается каркасная основа, изготовленная из арматуры. Данная мера придаст конструкции прочность и надежность, и пренебрегать ей не рекомендуется.
Бетонирование
Подготовленная траншея заливается бетонным раствором, который набирает прочность в течение трех – четырех недель.
Кладка блоков
Чаще всего фундамент под дом с цокольным этажом строится из блоков фбс. Данный способ дает возможность оперативно возводить стены фундаментной основы и цокольного яруса, даже несмотря на то, что аренда крана обходится дорого.
Каким может быть ленточный фундамент: о видах
В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки
Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)
Монолитный ленточный фундамент
Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент
Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
Мелкозаглубленный ленточный фундамент
Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.
В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:
Т-образное;
Т — образный ленточный фундамент
Классическое прямоугольное.
В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
Заглубленный ленточный фундамент
Структура заглубленного фундамента
Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.
Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.
Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли
При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод
Фундамент из блоков ФБС
Расчет фундамента и составление чертежа
Чтобы составить схему ленточного монолитного фундамента, необходимо провести базовые расчеты по СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».
Определите периметр здания, ширину стен, высоту заливки. Высота ленточного фундамента зависит от его заглубления (диктуется типом грунта, массивностью будущего здания) и выступающей выше уровня земли цокольной части.
Объем бетона монолитного фундамента получаем, умножая его высоту на длину под несущими стенами и их ширину. Числовые значения берутся из плана и разрезов фундамента в проекте здания.
Чтобы рассчитать необходимое количество материалов для опалубки, определяем площадь боковых поверхностей. Для этого высоту фундамента умножаем на его удвоенный периметр. Площадь боковых поверхностей делим на площадь единицы пиломатериалов и получаем нужное количество досок или листов фанеры.
На плане ленточного монолитного фундамента в графической части должны быть отображены все конструктивные решения:
- привязка здания к местности (на разбивочном плане) производится координатной или размерной привязкой;
- оси здания;
- привязка конструкций фундамента к осям здания с размерами;
- класс бетона, марка по водонепроницаемости и морозостойкости, а также другие характеристики, необходимые для обеспечения работоспособности и долговечности конструкции фундамента;
- армирование фундамента (класс арматуры, количество и диаметр стержней и их шаг, величина защитного слоя);
- места прохода инженерных коммуникаций;
- решение по утеплению и гидроизоляции ленточного фундамента.
Дополнительно в схеме разреза отмечают подошву фундамента и его верхнюю часть. Описательная часть чертежа плана фундамента должна содержать подробную спецификацию материалов для его возведения (наименование и количество), технологические указания по производству работ и применению материалов.
Таким образом, вы можете рассчитать и составить схему будущего основания под дом самостоятельно с использованием специальных программ или заказать ее у инженера. Последний вариант будет надежнее, хотя потребует дополнительных расходов.
Ленточный фундамент для дома из пеноблоков
Ленточный фундамент используется, когда под домом планируется обустройство подвала для хранения продуктов или различных вещей, а также для создания технического этажа, где будут устанавливаться различные инженерные коммуникации.
У ленточного фундамента есть предостаточно преимуществ в сравнении с остальными видами:
- Минимальные затраты. Поскольку в сравнении с остальными видами оснований для домов ленточный требует минимального количества материалов, затраты тоже уменьшаются. Поэтому данный вид выбирают, когда смета существенно ограничена;
- Простая конструкция. Ленточный фундамент намного проще возводить своими руками, поскольку для качественного выполнения работы не требуется спецтехника или определенные инструменты. При правильном изучении инструкции и следовании советам специалистов, с задачей справится даже человек, который ранее никогда не занимался строительством;
- Способность выдерживать очень высокие нагрузки. Несмотря на минимальную конструкцию, такой вид основания отлично справляется с серьезными нагрузками. Поэтому на него можно ставить строения в несколько этажей, независимо от их эксплуатационных нагрузок;
- Высокая скорость работы. Если замешивать бетон самостоятельно, то возведение фундамента займет примерно месяц. Если же использовать спецтехнику или хотя бы рядовые мешалки, то удастся справиться и за неделю. Следует отметить, что фундамент должен хорошо просохнуть прежде, чем начать строить на нем дом.
К сожалению, у ленточного фундамента имеются и недостатки. Если неправильно рассчитать нагрузку, его выносливости и прочности может не хватить. В результате спустя пару лет эксплуатации дом потребуется реконструировать или выполнять капитальный ремонт.
Также в некоторых случаях нельзя использовать рассматриваемый вид фундамента в виду особенностей грунта.
Ленточный фундамент от А до Я | Плюсы и минусы | Пошаговая инструкция
Необходимые инструменты
Для обустройства плитной фундаментной основы, соответствующей требованиям ГОСТа, придется арендовать грузоподъемную технику и подготовить следующий набор инструментов:
- для проведения подготовительных работ – лопаты, ломы, кирки, приспособления для трамбовки подушки;
- под монтажные работы – болгарку, молотки и кувалды, ножницы, плоскогубцы, острый нож;
- на этапе бетонирования потребуются мастерок и кельма, правило, шпатель, миксер строительный, терка.
Качество выполненных работ проверяется строительным уровнем. Кроме этого, пригодятся рулетка и линейка металлическая.
Структура по слоям
Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru
Стандартный «пирог» полного профиля имеет следующий вид:
- выровненный и утрамбованный «материковый» грунт;
- разделительная геомембрана (желательна, но не обязательна);
- подушка из песка (или из двух слоев – песка и щебня)
- подбетонок;
- гидроизоляция;
- листовой утеплитель;
- плита основания.
В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.
Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com
Какой тип возводится быстрее?
При заливке бетонной ленты или плиты приходится выдерживать бетон в течение определенного времени. Это сильно замедляет строительство, но ускорить его в данном случае невозможно. При создании сборной ленты или укладке готовых Ж/Б плит, сроки строительства значительно сокращаются.
Кроме того, заливка бетона возможна только в теплое время года, что существенно ограничивает возможности создания монолитных плит или лент, тогда как сборные конструкции с некоторыми ограничениями могут быть построены в любое время года.
Поэтому скорость зависит не от типа основания, а от его конструкции.
Устройство сборного плитного фундамента: плита к плите – расходы выше крыши
Итак, если участок, на котором будете возводить родимый дом стоит Бог весть на чем (геологи, простите, право слово), тогда, чтобы как бы чего не вышло во время смещения грунтов, и жилье вместе с плитой переместилось бы вместе с почвой, нужно строить именно монолитное плавающее основание.
Хотя, справедливости ради, скажем, что даже шведский фундамент бывает не только монолитным, но и сборным. Да-да, дорожные плиты укладывают на песчаную подушку, покрытую гидроизоляцией и … вуаля – получите сборный плитный фундамент своми руками.
Правда, этот вариант обойдется несколько дороже (чего только стоит заказ тяжелой спецтехники – кранов, грузовиков). А потом ведь по верху плиты-основания все равно придется делать стяжку (с опалубкой и прочими «радостями» бетонной заливки). Вот поэтому такой вариант как-то не очень прижился среди наших, не самых богатых в мире, застройщиков.
Подведение итогов
Несмотря на массу преимуществ плиты, сегодня все еще более популярным остается ленточный фундамент ввиду простоты сооружения и дешевизны. Лента стоит меньше, выполняется проще, изучена лучше, но возведение требует больше времени. Единственный минус – неэффективность ленточного фундамента не пучинистых и неустойчивых грунтах.
Плитный фундамент универсальный, подходит для любого типа грунта. Обходится намного дороже, обустраивается быстрее, гарантирует прочность и надежность. Но ввиду того, что данный тип основания можно встретить реже, расчетный срок эксплуатации и свойства на разных почвах все еще не очень хорошо изучены.
Осуществляя выбор между двумя типами фундамента, ориентироваться необходимо на тип грунта, особенности объекта, наличие финансов и сам проект будущего здания.
