Тема: Линейные Шумоподавители

вот решил создать тему так как когда покупал продавец не мог мне дать точного ответа нужен или не нужен, уберет шумы или нет сказал кому то помогает кому то нет, ну я решил взять так как достали шумы при заведенной машине, у меня был слышен свист не большой, хотя все сделано по уму провода хорошие все по проложено как надо силовые по одной стороне акустические по другой но все равно шумы были но поставил эти штуки и все ушло я доволен все четко и красиво играет, сразу скажу на саб такая штука не нужна ну дак вот короче всем рекомендую стоит всего 250 рублей но видал и мистери они по дороже я взял такие

«При установке усилителя часто появляются помехи из-за паразитивных контуров. Несколько точек заземления на корпус с разными импедансами вызывают блуждающие токи, которые служат причиной появления шума Для решения этих проблем служит линейный шумоподавитель. Он позволяет устранить паразитивные шумы»

2 Ответ от MarkuS_98rus 2009-08-22 11:08:51

• MarkuS_98rus
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-10
• Сообщений: 298
• Репутация :

Re: Линейные Шумоподавители

Хмммм. я у себя шумов не замечал, но у меня и со слухом и не всё в порядке)))) Как это устанавливается?

3 Ответ от Колян 2009-08-22 16:35:23

• Колян
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-06
• Сообщений: 725
• Репутация :

Re: Линейные Шумоподавители

Шумы возникают из-за неправильной или халтурной установки музыки! если установить как положено, то всё впорядке будет)))

4 Ответ от Solovei 2009-08-22 18:36:11

• Solovei
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-09
• Сообщений: 432
• Репутация :

Re: Линейные Шумоподавители

не знаю все вроде по уму а шумы были а устанавливается перед усилком

5 Ответ от Колян 2009-08-22 19:22:48

• Колян
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-06
• Сообщений: 725
• Репутация :

Re: Линейные Шумоподавители

У меня лутьший друг — звукарь, говорит, что шумы ещё врозникают из-за плохих проводов, мол плохого качества провода имеют повышенное сопротиление и т.д. Если какие вопросы по этой теме звука, присылай в личку Спрошу — отвечу)))

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

• Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку.

• Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.

• Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой».

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

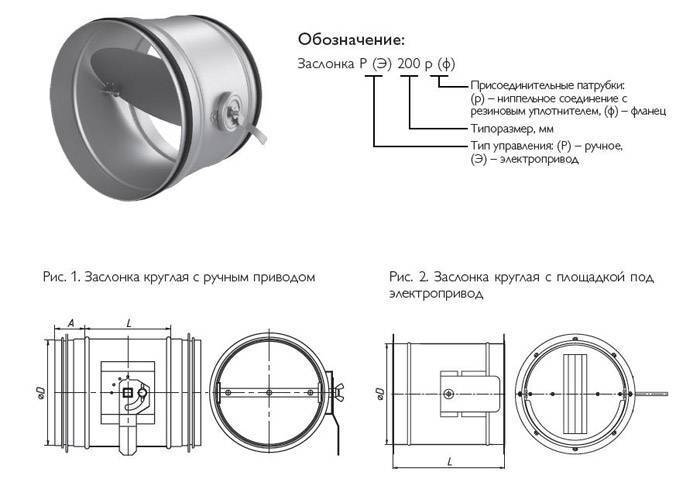

• С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
• С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
• С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

• Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
• Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

• 0 – плотность не требуется.
• 1-3 – регулировочные заслонки с нарастающим показателем плотности.
• 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.

Установка шумоглушителя

Монтаж шумоглушителя требует сделать следующее:

1. Руководствуясь акустическими замерами, соединить устройство с воздуховодом в зоне, где вентиляция издаёт больше всего шума.
2. Если шумоглушитель круглый, то нужно прикрепить его саморезами и двумя ниппелями в части вентиляционного канала, в который вставлен соединительный фланец.
3. Когда устройство прямоугольное, его следует монтировать болтами, стальными уголками и зажимом, стягивающим 2 фланцевые рамки.
4. Заняться прокладкой дополнительной шумоизоляции, то есть обклеить воздуховод войлоком или обернуть минеральной ватой.
5. Установить фильтр грубой очистки, если в воздушных массах вентиляции замечены твёрдые включения.

Анализ уровня шума приточной установки

С монтажом шумопоглотителя все относительно ясно, но как узнать, нужен ли вам этот прибор? Для начала нужно определиться с источником шума и его направлением. Можно прибегнуть к общепризнанным мерам по устранению этого недостатка, но это довольно трудновыполнимо. К тому же, сложные конструкции в шумоглушителе могут быть бесполезны и станут мешать другим деталям устройства. Нужно проверить детали крепления, чтобы исключить вероятность появления шума из-за чрезмерно затянутого крепежа, а также проверить, как по воздуховоду движется воздушный поток, и какой шум при этом создается.

Как сделать это оперативно и без лишних хлопот? Для этого воздуховод необходимо разъединить. Чтобы не разбирать всю конструкцию, можно отсоединить лишь патрубок в определенном месте — сразу за нагревателем. Вентилятор также можно полностью не снимать, а только ослабить сердцевину с мотором. Между фильтрами и воздуховодом можно разложить утеплитель или поролон.

Далее вам понадобится микрофон, наушники, ноутбук и длинный кабель. Микрофон нужно закрепить у вентиляционного отверстия. Затем нужно подключить его к ноутбуку, расположенному в другом помещении — например, на балконе — так как шум доносится именно из вентиляционного отверстия.

Наденьте наушники, и в режиме онлайн вы услышите все шумы от своего вентилятора. Более того, на ноутбук вы можете скачать специальную программу для анализа звукового спектра и видеть даже шумовой график. В результате может выясниться, что в вентиляторе нет никаких шумов, а исходящий звук появляется с выходом воздуха из вентилятора.

К тому же, вероятность передачи шума по воздуховодным стенкам также исключается, поскольку воздуховод перед проверкой вы отсоединили. Получается, что источником шума стал воздухопоток, образующий звуковые волны. Такие шумы могут подавлять только специальные глушители.

Однако зачастую для монтажа таких глушителей попросту нет места, и часто они оказываются не столь эффективными, как указано в инструкции и рекламе. В этом случае можно установить воздуховоды, заглушающие шум. Правда, они также требуют свободного пространства.

В этом случае можно использовать два способа. Для начала можно, вооружившись двумя корпусами фильтров большого размера, обложить их изнутри мягким материалом — например, поролоном или же утеплителем для вентиляции. Но на деле данный способ показывает недостаточно хорошие результаты.

Второй способ — использовать в качестве отделочного материала синтепон. Зачастую его не придется специально покупать, если под рукой найдется старая зимняя куртка. Взяв герметичные не шуршащие пакетики с застежками, их следует не очень плотно набить пухом. Получаются своеобразные воздушные подушечки. В фильтре тонкой очистки таких вкладышей помещается ровно семь, в угольном — четыре. Все нужно закрепить двусторонним скотчем.

Конечно, полностью данный метод не избавит вас от шума вентилятора, но в разы снизит громкость и раздражающие звуки. А если вы еще и установите гибкий воздуховод у входа в канал вентиляционной системы, то проблем с шумоизоляцией у вас практически не будет.

В любом случае, вы всегда можете не только сделать шумоглушитель для вентиляции своими руками, но и провести его диагностику, при этом не переплачивая в строительном магазине и не обращаясь к специалистам.

Источник

Задачи, решаемые установкой частотных преобразователей.

Главные задачи при проектировании этих систем – обеспечение эффективного воздухообмена при наименьших затратах, согласование работы с режимами эксплуатации других инженерных систем здания. Использование частотно-регулируемого привода позволяет:

• Обеспечить защиту электродвигателей вентиляторов от перегрузок, несимметричной нагрузки, повышения или понижения напряжения питания, других ненормальных и аварийных режимов работы без использования дополнительных схем защиты.
• Контролировать характеристики системы с удаленного пункта, согласовывать работу с противодымными противопожарными системами. Специализированные частотные преобразователи Danfoss VLT поддерживают распространенные протоколы связи, а также совместимы с веб-сервисом Cloud-Control.
• Регулировать производительность системы в соответствии с нагрузкой. Преобразователи частоты позволяют регулировать подачу воздуха без использования заслонок и дорогих вентиляторов с переменным углом наклона лопастей. Потребление электроэнергии при этом пропорционально фактической нагрузке.
• Оперативно реагировать на аварии и устранять неполадки в работе. ПЧ Danfoss для систем вентиляции имеют функции контроля обрыва приводного ремня, наличия воздушного потока, температуры, влажности и других параметров воздуха. Эти устройства также вносят запись об аварии во встроенную память.
• Увеличивать межремонтный период вентиляционного оборудования. Плавный запуск, ограничение пусковых токов, регулирование частоты вращения приводного двигателя снижают нагрузку на электросеть, кинематическую схему.

Шумоглушители трубчатого типа

Агрегаты данного типа имеют сборную конструкцию, они состоят из двух труб (они могут быть как прямоугольного, так и круглого сечения). Диаметр внутренней трубы должен соответствовать сечению воздуховода, на который осуществляется монтаж. При этом она имеет перфорированную поверхность, позволяющую разбить основной поток воздуха на множество более слабых течений.

Пространство между оболочками устройства заполнено шумопоглощающим материалом, который и выполняет основную функцию снижения уровня звуковых колебаний. Для улучшения поглощающих свойств применяют нанесение полимеров на поверхность внутреннего элемента устройства.

Трубчатый шумоглушитель должен иметь определенную длину, которая обусловлена свойствами шумопоглотительного материала. Обычно стандартная длина устройства составляет 600 или 900 мм, при этом она может быть изменена исходя из особенностей вентиляционного оборудования. Использовать подобные устройства рекомендовано на воздуховодах диаметром не более 500 мм.

Конструктивные особенности

Заслонка имеет простейшую конструкцию и в большинстве случаев работает в автономном режиме, не требуя дополнительных настроек.

Принцип действия воздушного клапана можно описать следующим образом. На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде лопатки или системы лопастей. Расположенные на поворотной оси, они имеют возможность плавной регулировки в ручном или автоматическом режиме. Один конец оси проходит сквозь корпус и оканчивается рукояткой для ручного управления, либо приводом для подключения к электросети.

При необходимости регулировки объемов проходящего воздуха положение лопатки внутри заслонки изменяется (вручную, либо автоматически). Проход сужается или расширяется, соответственно изменяя интенсивность воздушного потока: от беспрепятственного прохождения до полной блокировки воздуховода.

Обратный клапан функционирует еще проще. Во время работы вытяжки, под действием давления потока воздуха, заслонка откидывается, открывая путь воздуху из помещения в вентиляционную шахту. В крайнем закрытом положении лопатка (лопасть) установлена параллельно плоскости сечения вентиляционного канала, в максимальном открытом – перпендикулярно.

Как только вентилятор прекращает работу, давление воздушного потока ослабевает. Под действием силы тяжести или усилия пружины заслонка возвращается в исходное положение, перекрывая вентиляционный канал.

Процедура установки

Для установки шумоглушителя в вентиляцию нет каких-то особых рекомендаций и правил. Монтировать эти конструкции можно и на вытяжные каналы вентиляции, и на воздухоотводы приточной вентиляционной системы.

Приводим список рекомендаций от компетентных специалистов, которые будут вам полезны при установке шумопоглотителей.

Перед началом работ необходимо сделать замеры акустики и на их основании подключать шумоглушитель к воздуховоду в том месте, где акустические показатели наиболее высоки. А если воздуховод обклеить, например, войлоком или минеральной ватой, то создастся дополнительная шумоизоляция. При наличии в вентиляционных каналах различных твердых включений в систему монтируется фильтр грубой очистки.

Для выбора наиболее подходящего варианта необходимо иметь на руках сложную систему расчетов совместной работы воздуховода с самим устройством, его звуковыми потоками и воздействия акустических движений вентиляторной части. Здесь вам нужно полностью понять принцип работы всех деталей устройства, а для этого понадобится специальное оборудование.

Экономия при монтаже шумоглушителя

Чтобы не переплачивать, вы можете сделать шумоглушитель для вентиляции своими руками, такой прибор ничем не будет уступать покупному аналогу. Для изготовления приспособления вам понадобятся следующие детали и инструменты:

• оцинкованная труба, подходящая по диаметру к воздуховоду вентиляции, фрагмента, длины 1 метр будет вполне достаточно,
• утеплитель, одновременно являющийся и самим звукоизоляционным материалом. Это может быть базальтовая вата, различные прессованные органические материалы с противопожарной пропиткой или обычная стекловата,
• заклепочный пистолет,
• хомуты из пластика,
• пассатижи,
• 1 шиферный гвоздь,
• молоток.

Пошаговая инструкция

Перечислим этапы работы по сборке вентиляции:

1. На первом отрезке трубы нужно сделать перфорацию, отступая с каждого края по 100 мм, используя молоток и шиферный гвоздь. Расстояние между отверстиями должно составлять 10 мм.
2. На перфорированный участок накладываем базальтовый материал в один слой, поддерживая толщину 50 мм и отступы по краям по 80 мм каждый.
3. Звукоизоляцию стягиваем пластиковыми хомутами в количестве 4 штук. С одного из краев трубы следует отступить 60 мм, прочертить по окружности линию и произвести надрезы.
4. Каждый надрез сгибаем под углом в 90 градусов по направлению к середине и затем, делая на каждом загибе отметку, отступаем от края и сгибаем под таким же углом уже вдоль самой трубы.
5. Обе заготовки вставляем друг в друга таким образом, что они становятся местом крепления самих труб, а также упором для шумоизолятора.
6. С другой стороны трубы необходимо сделать аналогичные надрезы и загибы.
7. Готовое устройство можно монтировать в разрыв воздухоотвода вентиляции, закрепляя его специальными хомутами.

Совет: рекомендуется с особой внимательностью проводить крепление конструкции, используя, помимо хомутов, еще и саморезы. При установке шумоглушителя непосредственно на воздуховод следует хорошо промазать все щели и имеющиеся стыки герметиком.

Таким образом, вы получите не только качественный шумоглушитель для вентиляции, но и сможете при этом сэкономить. Как правило, такой шумоглушитель позволяет снизить уровень шума примерно на 12–15 Дб, и это хороший результат. К тому же, промышленные аналогичные модели обладают такими же показателями.

Примеры применения ПЧ в вентиляции различных типов

Преобразователи частоты можно использовать во всех типах вентиляционных систем

Общеобменные вытяжные системы. Такая вентиляция обеспечивает воздухообмен во всех помещениях объекта. Частотные преобразователи обеспечивают согласование работы вытяжки и приточки. Для этого применяется схема на базе 2-х частотных преобразователей (“ведущий-ведомый” со связью по аналоговым входам) или один многофункциональный ПЧ.
Система дымоудаления. Противодымная вентиляция служит для удаления ядовитых продуктов горения и нагнетания чистого воздуха в места скопления людей. Частотные преобразователи осуществляют регулировку разряжения и избыточного давления в контрольных зонах при пожаре. Для таких ПЧ обязательна функция пожарной блокировки, устройство должно функционировать до полного разрушения.
Приточные системы с постоянным расходом воздуха. Вентиляторы в таких установках работают с постоянной скоростью. Частотный преобразователь выполняет при этом функции защиты электродвигателя и связи с системой автоматизации и диспетчеризации сооружения.
Приточная вентиляция с переменным расходом воздуха. Установка частотных преобразователей позволяет отказаться от регулировки потока заслонками. ПЧ в многозональных системах задает индивидуальные алгоритмы работы вентиляторов во всех помещениях.
Местная вытяжка. Частотный регулятор в таких системах служит для изменения производительности оборудования.
Системы с рециркуляцией воздуха. В таких воздухообменных установках удаляемый воздух смешивается с приточным и при необходимости подогревается. ПЧ используется для изменения отношения объема поступающего и удаляемого воздуха путем изменения частоты вращения соответствующих вентиляторов.
Системы с рекуперацией. В этих установках тепло удаляемого воздуха используется для нагрева воздуха в помещении. В системах с роторным рекуператором частотный преобразователь автоматически увеличивает скорость его вращения при снижении температуры воздуха и наоборот.

Существующие типы шумоглушителей

Пластинчатый шумопоглотитель для вентиляции

В продаже представлено множество моделей глушителей, работающих по одному принципу, но различающихся по техническим характеристикам.

По внутреннему устройству изделия подразделяются на такие категории:

• Трубчатые. Представляют собой двойную конструкцию, где одна труба расположена внутри другой, имеющей больший диаметр. Внутренняя часть имеет отверстия, а наружная целые и гладкие стенки. Промежуток между секциями заполняется звукоизоляционным материалом так, чтобы не оставалось пустот. По форме сечения трубчатый шумоглушитель для вентиляции может быть круглым, квадратным и прямоугольным. Сечение внутренней трубы должно соответствовать или быть больше, чем у канала, в котором устройство установлено. В большинстве случаев, такие глушители монтируются на магистралях диаметром до 50 см. Длина самого устройства ограничивается 120 см.
• Пластинчатые. Изготавливаются в виде коробов с установленными внутри пластинчатыми перемычками. По конструкции изделия напоминают глушители для автомобилей. Пластины покрыты звукоизоляционным материалом, который и поглощает громкие звуки. Расстояние между пластинами варьируется в пределах 7-30 см и может регулироваться. Уменьшение интервала снижает уровень шума, но пропускная способность системы тоже ухудшается. Пластинчатый глушитель для вентиляции может быть установлен только в системе с каналами прямоугольного сечения.

Как сделать шумоглушитель своими руками

Шумоглушитель для вентиляции, монтируемой в частном жилье, можно сделать самостоятельно, не применяя дорогостоящих материалов. Это особенно удобно, когда вентиляция имеет нестандартные размеры, а для изготовления устройства заводским путём требуется ждать около 2–3 недель. К тому же стоимость самодельного шумоглушителя в 2–3 раза ниже заводского аналога.

Необходимый материал и инструмент

Для самодельного шумоглушителя потребуются следующие материалы:

• оцинкованная сетка с ячейками 10?10, 20?20 или 30?30 мм;
• вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
• оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
• пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
• пароизоляционный материал длиной 1 п. м;
• базальтовая вата от производителя в рулонах толщиной 50–100 мм;
• алюминиевая клейкая лента;
• санитарный герметик;
• пластиковые хомуты 8–16 шт.

Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.

Сначала следует подготовить материал для изготовления шумоглушителя своими руками

Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.

Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.

Процесс изготовления шумоглушителя

Технология изготовления шумоглушителя своими руками состоит из следующих этапов:

1. Для изготовления вентиляционного канала шумоглушителя используется пластиковая труба и сетка. От трубы отпиливаются две заготовки длиной 20–25 см. Сетка размечается по длине и отрезается ножницами по металлу. После этого она скручивается в цилиндр и зажимается 3–4 хомутами до формирования нужного диаметра.
2. Монтажный конец пластиковых заготовок обезжиривается и проклеивается алюминиевой лентой. Сетка надевается на монтажные концы и затягивается для более плотного прилегания. При необходимости её можно перевязать стальной проволокой для формирования более прочного каркаса

   Пустоты с торца следует заполнить шумоизоляционным материалом

3. Собранный каркас обматывается пароизоляционной мембраной. Для фиксации она затягивается парой хомутов. Затем каркас обёртывается слоем звукопоглощающего материала толщиной 10–15 см, который также фиксируется при помощи хомутов.
4. Поверх изоляции надевается труба большего диаметра. Длина её должна быть больше длины внутренней части на 15–20 см. Из пластикового откоса вырезаются два круга, в которых прорезается отверстие под трубу меньшего диаметра. Далее заготовки обезжириваются и надеваются на торцы шумоглушителя.
5. Крайняя часть шумоглушителя обрабатывается растворителем и проклеивается по стыку между торцевой заготовкой из пластика и трубой. Оставшееся пространство заполняется изоляционным материалом. В завершении изоляция обклеивается алюминиевой лентой.

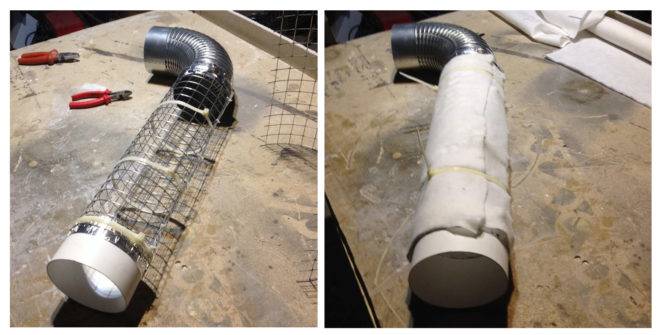

Вот так происходит сборка шумоглушителя из стальной сетки и пластиковой трубы

Перед монтажом все соприкасающиеся части и фасонные элементы обезжириваются. После фиксации стык обязательно проклеивается клейкой лентой, чтобы устранить вибрацию и потерю давления в вентиляционном канале.

Видео: шумоглушитель из пластикового воздуховода

Шумоглушитель — простое и эффективное устройство, особенно в условиях, когда вентиляция работает в круглосуточном режиме. Перед покупкой проконсультируйтесь со специалистом. Это поможет выбрать шумоглушитель с учётом текущих требований и общего уровня шума в вентиляционной системе.
