Правила построения свайно-ленточного фундамента

Недостатки свайно-винтового фундамента

У свайно-винтовых фундаментов есть и определенные минусы, которые стоит изучить перед принятием решения о его монтаже:

– 1. Быстрый выход из строя при установке в грунтах с повышенной влажностью, кислотностью или щелочностью. Если химическая реакция почвы существенно отличается от нейтральной, винтовые сваи обычно служат не дольше 50-60 лет.

В сложных условиях сваи подвержены коррозии, теряя в сроке эксплуатации.

– 2. Несущая способность свайно-винтового фундамента существенно ограничена: капитальное строительство на нем многоэтажных зданий недопустимо.

– 3. Невозможность обустроить подвальное помещение, поскольку контакт свай с почвой при таких попытках нарушается.

– 4. Подземные воды, попадающие в подпол здания, способны нанести фундаменту серьезный ущерб, так что необходима тщательная гидроизоляция отмостков и цокольной части.

– 5. Проект свайно-винтового фундамента обходится дорого, поскольку является строго индивидуальным. В нем учитываются геологические особенности участка и производятся весьма трудоемкие расчеты.

Проект делают не всегда, но в случае, если у вас достаточно сложный участок, без него не обойтись.

– 6. Невозможность монтажа такого фундамента в скалистой почве: сваи просто не удастся закопать на достаточную глубину.

– 7. Некачественные материалы. Винтовые сваи, купленные в недобросовестных компаниях, станут плохой опорой даже самому легкому строению и уже через несколько месяцев потребуют замены.

Когда плюсы свайно-винтового фундамента перевешивают минусы?

В некоторых случаях не стоит долго раздумывать над недостатками основания, состоящего из винтовых свай. Это наиболее выгодный и удобный вариант, если вы собираетесь строить:

  • деревянную баню: вес такого сооружения вполне соответствует требованиям свайно-винтового фундамента, а изоляция пола от поверхности почвы позволяет прекрасно прогреть парную;
  • хозяйственную постройку, шпалеру либо навес;
  • ворота распашного типа;
  • заборы;
  • времянки – легкие жилые строения временного пользования;
  • легкие каркасные строения, в том числе дома из СИП-панелей.

Каркасник на винтовых сваях.

Технология свайного фундамента

Существует множество технологий возведения свайного основания. На выбор влияет материал выполнения сваи. Он влияет на основную нагрузку, которую будет способна выдержать свая. Монтаж свай производится различными способами: путем ввинчивания, вдавливания, забивания, вибропогружения.

После установки скважин производится опалубка, при этом применяются рубероид, который фиксируют проволокой и укладывают в несколько слоев. Для усиления свай может быть установлен каркас из арматуры. После заливки бетона производится уплотнение с использованием вибротехники.

Чаще всего для малоэтажных строений используются трубобетонные сваи: сначала производится монтаж стальной трубы, в которую потом заливают бетон. Для забивки свай используется пневмоударная техника. Метод применим также для усиления существующих конструкций.

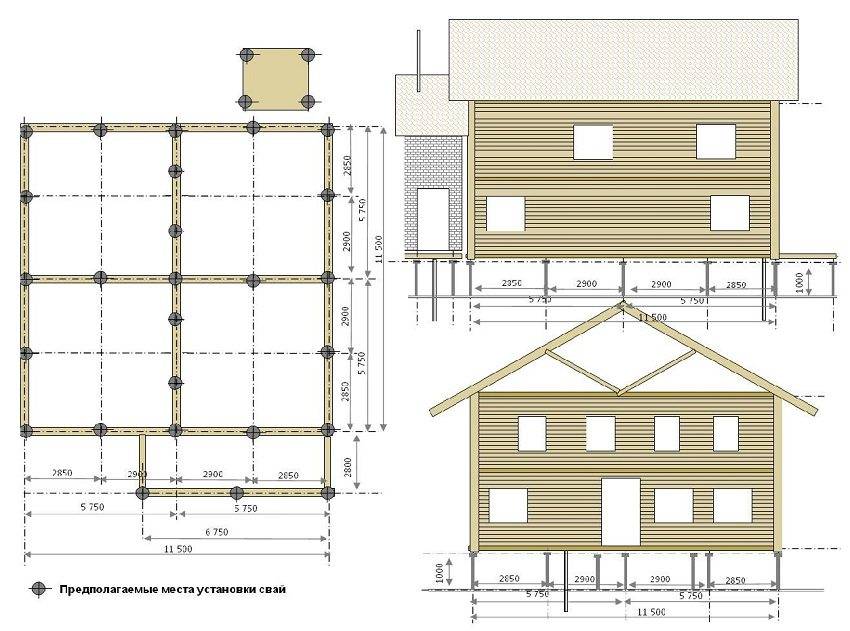

Проектирование: план и чертеж

Для расчета фундамента нужно учитывать:

  • характеристики грунта на участке,
  • уровень залегания грунтовых вод,
  • глубину промерзания почвы,
  • общий вес будущей постройки.

Выяснить показатели грунта можно при помощи геологических исследований. Можно применить результаты исследования, проведенного ранее для строительства другого объекта.

Для небольшого дачного дома или хозпостройки можно просчитать и запроектировать фундамент самостоятельно. Но большие коттеджи следует строить только на основании проекта, составленного архитектором.

В этом проекте будет учтено множество нюансов, таких как долговечность сопутствующих материалов, прокладка коммуникаций, запас прочности, сопротивление вибрациям и многое другое.

Все это не окажет сильного влияния на фундамент одноэтажного домика или, например, бани. Но в процессе эксплуатации большого кирпичного или блочного здания в комплексе будет влиять на поведение материалов. Результатом проектирования является пакет проектных документов, включающих чертежи и сопроводительные записки.

Чертеж фундамента указывает на его:

  1. Расположение.
  2. Размеры.
  3. Форму.
  4. Ширину.
  5. Глубину.
  6. Высоту над уровнем грунта.

Расчеты (с примерами)

Глубина фундамента рассчитывается по глубине промерзания почвы. Возводя легкие дома на плотных грунтах можно использовать мелкозаглубленные фундаменты. Этот вариант подойдет и для участков с высоким залеганием грунтовых вод.

Если почва характеризуется высокой концентрацией влаги, она будет оказывать серьезное влияние на здание в период пучинистости. В таких случаях основу желательно опустить на 50-60 см ниже уровня промерзания.

На участках с достаточно сухой почвой можно делать фундаменты с основанием вровень глубины промерзания:

ГородПромерзание почвы, м
Москва1,4
Санкт-Петербург1,4
Ростов-на-Дону1,0
Волгоград1,2
Архангельск1,8
Нижний Новгород1,6
Уфа1,8
Екатеринбург1,9
Челябинск2,0
Омск2,2
Новосибирск,2,2
Воркута2,9
Иркутск2,3
Владивосток1,6

Ширина должна быть не менее 40 см. Если стены здания будут намного шире, допускается нависание стен над лентой фундамента, не превышающая 1/3 ширины ленты. Но такой вариант требует максимально точного выполнения фундамента, с идеальной геометрией прокладки ленты. Для верности лучше делать ленту одной ширины со стенами, или немного шире.

В местностях, где выпадает большой слой снега, высота должна быть выше среднего уровня снежного покрова.

Ленточный фундамент опирается на подушку из песка и щебня. Ширина основания может соответствовать всей ширине ленты. Но в определенных случаях требуется делать опору шире самой ленты. Расширенное основание называется подошвой. Ширина основания рассчитывается по несущей способности грунта.

Каждый тип грунта имеет свою несущую способность:

Тип грунтаНесущая способность, кг/см2
Галечный с глиной4,5
Гравий4,0
Крупнозернистый песчаный6,0
Среднезернистый песчаный5,0
Мелкозернистый песчаный4,0
Пылеватый песчаный2,0
Супеси и суглинки3,5
Глины6,0
Просадочные грунты1,5
Насыпной уплотненный1,5
Насыпной неуплотненный1,0

Ширина основания фундамента вычисляется по формуле В = Р/L*R, где:

  • В – это ширина подошвы;
  • Р – суммарная масса дома с учетом коэффициента запаса;
  • L – общая длина ленты;
  • R – несущая способность грунта.

Для примера рассчитаем фундамент под двухэтажный дом из газобетона. Допустим, качество грунта позволяет строить на мелкозаглубленном фундаменте, и это обусловлено высоким залеганием подземных течений.

Будем заглублять на 60 см. Результаты геологических исследований показывают, что на этой глубине находятся суглинки.

По результатам подсчетов всех элементов здания и всего, что в нем будет находиться, получили цифру 80 000 кг общего веса. Длина ленты 3 000 см. Рассчитываем по формуле и получаем ответ – 9,3 см.

Минимальное значение получено за счет высокой несущей способности грунта и малого веса здания. Но ширина ленты, как мы уже знаем, не может быть меньше 40 см (в крайних случаях 30). Значит берем минимальную допустимую ширину.

Если бы в ответе получилась цифра в пределах 40-50 см, можно было бы немного увеличить ширину ленты. При еще большем значении имеет смысл делать ленту стандартной ширины, но ставить ее на подошву шириной, полученной по расчетам.

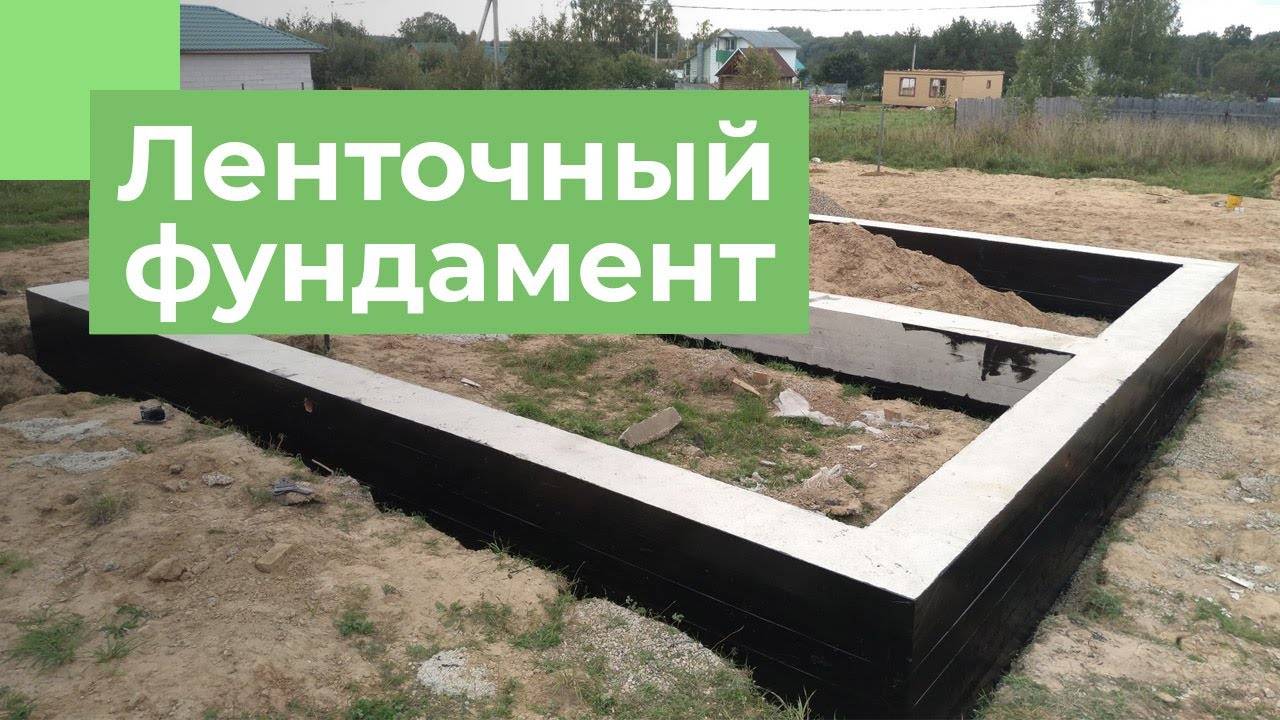

Плюсы и минусы ленточного фундамента

Сравнивать ленточное основание со свайным или столбчатым типом нецелесообразно по одной простой причине. Они используются в разных грунтах. Свайные монолитные конструкции применяются в нестабильных почвах с высокими грунтовыми водами. Ленточные фундаменты используются в плотных грунтах, когда грунтовые воды залегают на значительной глубине. О положительных и отрицательных сторонах данного вида основания смотрите в этом видео:

Сравнение можно произвести с плитным основанием, так как оно подходит для тех же типов почв, что и ленточный фундамент. Здесь всё будет зависеть от габаритов здания. Плита может вынести несколько большие нагрузки, чем лента.

Для строительства дома в 1 – 2 этажа достаточно простого ленточного фундамента

С другой стороны для малоэтажных зданий незачем заливать дорогостоящую плиту, а можно заложить ленточное основание.

Также важным фактором будет наличие или отсутствие бетонного чернового пола.

Если перекрытие предусматривается деревянным, то ленточное основание будет самым подходящим.

Положительные стороны ленточных оснований.

  1. Этот вид монолитного основания является самым простым в изготовлении.
  2. Для относительно лёгких зданий с небольшой нагрузкой на основание это самый экономичный тип фундамента.
  3. Данный тип конструкции легко утеплить и гидроизолировать.
  4. Конструкция основания позволяет сделать его сборным из блоков ФБС, сократив сроки строительства до минимума.
  5. Ленточный фундамент устойчив к перепадам температур.
  6. Такое основание можно изготовить самостоятельно без привлечения специализированных организаций.
  7. При устройстве ленты в земле не требуется опалубка.

Минусы ленточного основания.

  1. Для устройства таких основания подходит небольшой диапазон грунтов.
  2. Не всегда удаётся обойтись без использования дорогостоящей спецтехники.

Плюсов и минусов достаточно у всех типов фундаментов. Основным показателем будет являться соотношение цены и качества. При выборе типа конструкции многое зависит от состава почвы, наличия или отсутствия цокольного этажа, нагрузки и на фундамент и других факторов.

Ленточный фундамент для дома из пеноблоков

Ленточный фундамент используется, когда под домом планируется обустройство подвала для хранения продуктов или различных вещей, а также для создания технического этажа, где будут устанавливаться различные инженерные коммуникации.

У ленточного фундамента есть предостаточно преимуществ в сравнении с остальными видами:

  • Минимальные затраты. Поскольку в сравнении с остальными видами оснований для домов ленточный требует минимального количества материалов, затраты тоже уменьшаются. Поэтому данный вид выбирают, когда смета существенно ограничена;
  • Простая конструкция. Ленточный фундамент намного проще возводить своими руками, поскольку для качественного выполнения работы не требуется спецтехника или определенные инструменты. При правильном изучении инструкции и следовании советам специалистов, с задачей справится даже человек, который ранее никогда не занимался строительством;
  • Способность выдерживать очень высокие нагрузки. Несмотря на минимальную конструкцию, такой вид основания отлично справляется с серьезными нагрузками. Поэтому на него можно ставить строения в несколько этажей, независимо от их эксплуатационных нагрузок;
  • Высокая скорость работы. Если замешивать бетон самостоятельно, то возведение фундамента займет примерно месяц. Если же использовать спецтехнику или хотя бы рядовые мешалки, то удастся справиться и за неделю. Следует отметить, что фундамент должен хорошо просохнуть прежде, чем начать строить на нем дом.

К сожалению, у ленточного фундамента имеются и недостатки. Если неправильно рассчитать нагрузку, его выносливости и прочности может не хватить. В результате спустя пару лет эксплуатации дом потребуется реконструировать или выполнять капитальный ремонт.

Также в некоторых случаях нельзя использовать рассматриваемый вид фундамента в виду особенностей грунта.

Ленточный фундамент от А до Я | Плюсы и минусы | Пошаговая инструкция

Сравнение двух фундаментов

Какой фундамент лучше, ленточный или свайно-винтовой? Если говорить честно, то ленточные фундаменты применяют при строительстве зданий как традиционную конструкцию, которая показала хорошие результаты в течение длительного времени.

Однако, практика показывает, что свайные опоры обладают более высокой несущей способность. Попробуем сравнить две эти конструкции по таким показателям как:

  • финансовые затраты;
  • сроки строительства и трудозатраты при возведении;
  • возможность применения;
  • технологичность и сезонность.

Финансовые затраты

Какой фундамент — дешевле ленточный или свайный? При строительстве ленточного основания присутствуют расходы, которые не требуются для свайных конструкций:

  • выемка грунта и его планировка, складирование и вывоз;
  • транспортные расходы на доставку оснастки, арматуры и бетонной смеси;
  • засыпка песчано-гравийной подушки и ее уплотнение;
  • бетонирование или установка блоков при помощи грузоподъемной техники.

Итого, ленточный фундамент обходится значительно дороже.

Сроки строительства и трудозатраты

Конструкция ленточного фундамента намного сложнее по своему устройству. При его возведении потребуется время на выполнение земляных работ, установку опалубки и арматурного каркаса, устройство подстилающей подушки, заливку бетона. После этого придется подождать, пока бетонная смесь схватится должным образом, и приступить к гидроизоляционным работам.

В свайном основании достаточно ввинтить, забить или установить сваи и обвязать их ростверком. Работы выполняются в несколько раз быстрее.

Возможность применения

Для свайных оснований ограничения по применению в зависимости от типа грунта практически отсутствуют. Исключением являются заболоченные торфяники, на которых обычно никто ничего не строит. А вот применение ленточного зависит от глубины его заложения.

Если подошва конструкции опирается на плотные слои грунта ниже точки промерзания, то на ленту воздействуют только боковые нагрузки и его устойчивость зависит от степени армирования, то есть прочности железобетона. Мелкозаглубленные фундаменты можно применять только на устойчивой плотной почве с небольшой глубиной промерзания и глубоким залеганием грунтовых вод.

При наличии сложного рельефа участка, с уклоном или перепадами высот, стоимость ленточного фундамента резко возрастает, в то время как свайное основание позволяет решить вопрос без особых проблем.

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:

  • Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
  • Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

  1. Цене.
  2. Скорости монтажа.
  3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

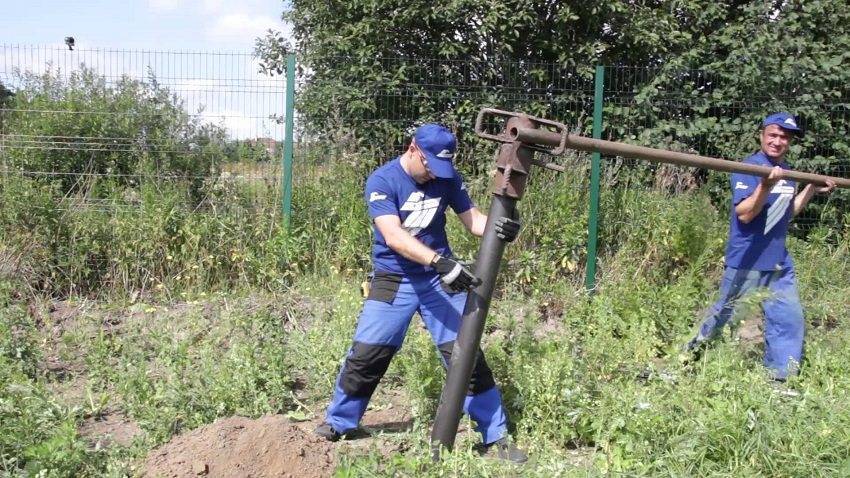

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

  • На болоте.
  • На воде.
  • На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

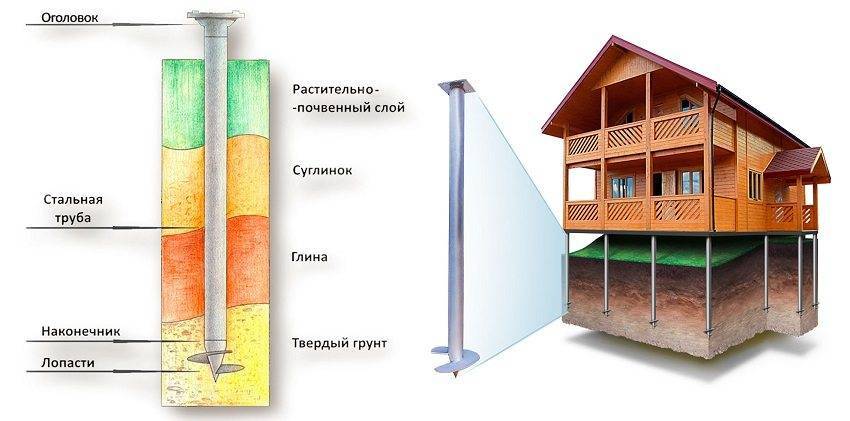

Оптимальная конструкция сваи для строительства малоэтажного:

  1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
  2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

  • Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
  • Широколопастные. Для легких строений.
  • Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

  1. Бани.
  2. Коттеджи.
  3. Заборы.
  4. Беседки.
  5. Теплицы.
  6. Рекламные конструкции.
  7. Столбы ЛЭП.
  8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
  9. Заборы.
  10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

  • Быстрая сдача объекта.
  • Малый объем земляных работ.
  • Пригодность под застройку любого участка земли.
  • Ремонтопригодность.
  • Всесезонность застройки.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции

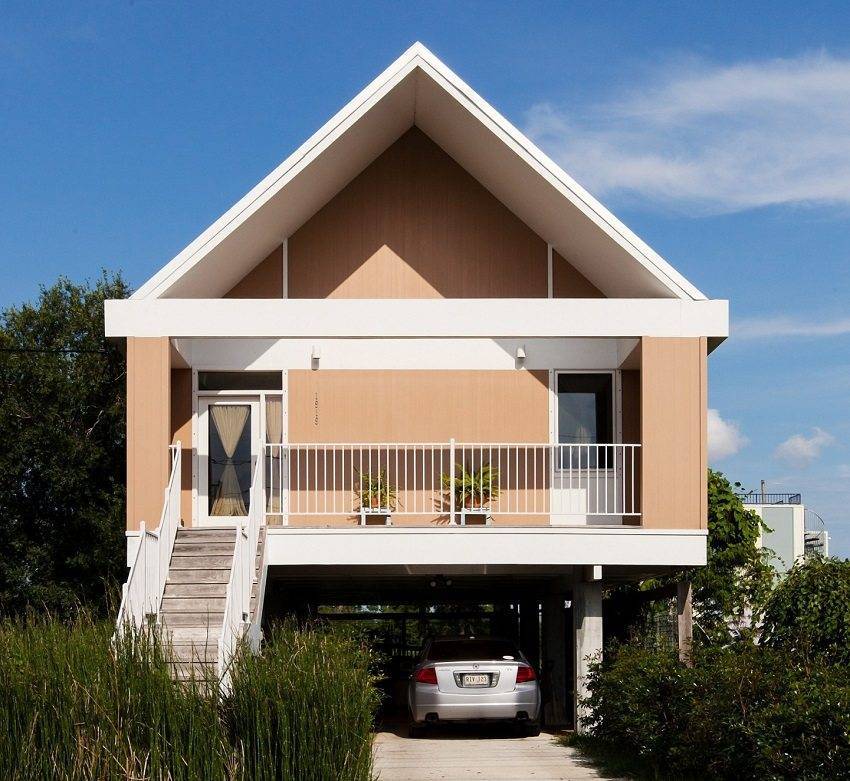

Достоинства свайного фундамента

К числу положительных особенностей методики строительства домов на свайном основании можно отнести следующие пункты.

1. Возможность возведения здания в условиях неблагоприятной геологической ситуации

Нередко верхний слой грунта в зоне расположения будущей постройки бывает малопригодным для строительства на нем.

Зачастую инженеры-строители сталкиваются с одной из следующих ситуаций:

  • прочный грунт с хорошей несущей способностью расположен достаточно глубоко, а над ним находится слой сильносжимаемого грунта, не способного выдерживать расчетные нагрузки;
  • регион строительства расположен в высоких широтах с большой глубиной промерзания грунта, при этом верхний слой почвы содержит значительную долю глинистых или пылеватых частиц и является сильнопучинистым;
  • близко от поверхности земли находится слой водонасыщенного песчаного грунта (плывун);
  • наблюдается высокий уровень подземных вод;
  • участок строительства расположен на берегу реки или склоне холма, вследствие чего имеет значительный уклон.

В таких условиях можно применить несколько решений, но чаще всего строители предпочитают именно свайный фундамент: недостатки данной технологии весьма незначительны, но при этом она позволяет получить надежное, прочное и долговечное основание ценой наименьших усилий.

2. Малая стоимость

Попытка возведения фундамента в одной из вышеперечисленных ситуаций с применением традиционных способов привела бы к значительному удорожанию строительства. Фундамент на сваях обходится гораздо дешевле, не уступая при этом обычному в эффективности.

3. Высокая скорость строительства

Довольно часто свайный фундамент выбирают из-за того, что на его строительство требуется значительно меньше времени, чем на возведение ленточного или сплошного (плитного) основания.

К данному способу прибегают в том случае, если строительство ведется в преддверии холодов или имеет место существенное отставание от запланированного графика работ.

4. Щадящее отношение к ландшафту

Для традиционных технологий строительства фундамента характерным является значительный объем земляных работ. Извлеченный грунт необходимо либо вывозить, либо складировать здесь же, на участке.

Так или иначе, если на территории вокруг будущей постройки уже имеется благоустройство, ему наносится существенный вред, на исправление которого придется потратить дополнительные средства и силы.

Устройство свайного основания – это более чистый способ строительства. Объем грунта, извлекаемого при установке винтовых свай, является относительно небольшим, а при использовании забивных свай он и вовсе отсутствует.

5. Возможность многократного использования

Свайный фундамент как нельзя лучше подходит для возведения временных построек, например, в геологических поселках или различных экспедициях. В этом случае используют винтовые сваи без заливки их бетоном.

При переезде поселка на новое место сваи извлекаются, после чего они могут использоваться повторно. Таким образом обеспечивается не только экономия средств, но и значительная оперативность строительных работ.

Срок эксплуатации фундамента на сваях составляет более ста лет.

Виды фундамента для каркасного дома

Легкие здания можно строить на любом основании, но чаще всего применяют следующие типы конструкции:

  • ленточная;
  • свайная;
  • монолитная;
  • столбчатая.

Они обладают различной жесткостью и сопротивляемостью вспучиванию грунта. Подробная информация о плюсах и минусах конструкций поможет решить, какой фундамент лучше.

Ленточный

Ленточный фундамент

Фундамент представляет собой железобетонную полосу по периметру всего здания. Перед заливкой бетона устанавливается опалубка. Обязательно выполняется армирование железным прутком. Конструкция бывает двух видов:

  • Мелкозаглубленная лента – закладывается в траншее на 40-60 см, над землей она выступает на 30-40 см. Для надежности устраивается непрерывный армирующий пояс. Основание возводится на песчаной подушке.
  • Глубокого заложения – конструкция располагается ниже уровня промерзания почвы. Точная величина берется из справочника по региону. Основание обладает высокой несущей способностью.

Достоинства:

  • появляется возможность устройства подвала;
  • высокая надежность и долговечность;
  • простота устройства.

Недостатки:

  • повышенный расход материала (для полнозаглубленного основания);
  • продолжительный период изготовления (требуется ждать высыхания бетона);
  • не подходит для участков с высоким уровнем грунтовых вод.

Свайный

Фундамент на сваях

При строительстве на участках с пучинистым неустойчивым грунтом используются сваи. Опоры бывают нескольких видов: набивные, заливные, винтовые. Готовые сваи закручивают или забивают в землю, набивные изготавливают непосредственно на участке. При возведении легких домов популярны металлические винтовые сваи. Их можно самостоятельно ввинтить в грунт. Для соединения опор в общую конструкцию на них монтируется ростверк.

Достоинства:

  • возводится быстрее других типов фундамента;
  • подходит для всех типов почвы;
  • не требуется выполнение земляных работ.

Недостатки:

  • значительные потери тепла;
  • металлические сваи подвержены коррозии.

Монолитная плита

Фундамент-плита для каркасного дома

Плитный фундамент для каркасного дома – это разновидность монолитного основания, применяемого на грунтах с высоким сжатием. Основание изготавливается их бетона и арматуры, располагается под всем зданием. Под плиту засыпается подушка из песка и щебня, укладывается утеплитель и гидроизоляция. Основание бывает плоским или с дополнительными ребрами жесткости.

Достоинства:

  • обеспечивает устойчивость дома на пучинистых грунтах;
  • может использоваться при близком залегании грунтовых вод;
  • долгий срок службы;
  • универсальность, используется в типовых проектах загородных домов.

Недостаток – высокая стоимость из-за большого расхода материалов.

Столбчатый

Столбчатое основание

Для домов небольшого веса используют столбчатое основание. Опоры бывают бетонные, каменные или кирпичные. Их устанавливают в углах здания, местах пересечения стен, на участках повышенной нагрузки. Расстояние между столбами составляет 1,2-2,5 м. Нижняя часть опор находится в земле, а верхняя выступает над ней на 50-60 см. Поверх столбов укладывается обвязка из балок.

Достоинства:

  • отличается наименьшими финансовыми затратами;
  • можно выполнить самостоятельно;
  • быстро возводится.

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

  • доступная цена;
  • скорость работы;
  • возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

  • закладка практически в любой грунт;
  • независимость от времени года.
  • производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

  • подверженность коррозии при нарушении защитного слоя стальной трубы;
  • невозможность монтажа в скалистых местах;
  • проблематичность установки вблизи других строений;
  • потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Описание фундаментов ленточного типа

Представляют собой массивные строительные конструкции из железобетона, блоков, камня или кирпича. По внешней конфигурации такой фундамент представляет собой сплошную опору для стен в виде плоской ленты. Использование большого количества материалов делает возведение ленточного основания трудоемким и дорогостоящим мероприятием.

Вся весовая нагрузка от строительных конструкций здания передается на каменную ленту и равномерно распределяется на грунт.

На устойчивых плотных грунтах может применяться для любых зданий высотой до 5-ти этажей. При слабой почве, наличии пучинистости и горизонтальных подвижек предельная высота дома до 2-х этажей.

Не рекомендуется применение на заболоченных и глинистых почвах.

Устройство ленточного фундамента требует организации и проведения больших объемов земляных работ. Однако, при наличии подвальных помещений или большого погреба, эти усилия будут оправданными. В отличие от свайных оснований, лента требует устройства песчано-щебеночной подушки, установки опалубки и монтажа армирующих каркасов.

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

  • разметка участка;

  • рытье траншей и шурфов под опоры;
  • подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
  • возведение свай;
  • укладка песчаной подушки под ленту;
  • монтаж армированного каркаса в траншее;
  • заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

  • крен сооружения;
  • разрушение стен;
  • трещины в доме;
  • проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража


Когда под строительство гаража выделен участок с нестабильным грунтом и неровным рельефом, целесообразно строить ленточно-свайный фундамент. К тому же этот метод не требует расхода большого количества строительных материалов.

Существует несколько методов устройства свай:

  1. Бурение скважин под опоры.
  2. Забивка в грунт.
  3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

  • типу грунта,
  • рельефа участка,
  • а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?


Любые пристройки (веранды, котельные, жилые комнаты и не только) увеличивают нагрузку, которую дом оказывает на грунт через основание.

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
