Устройство свайного фундамента с монолитной плитой
Двухкомпонентное основание коттеджа выполнено из конструктивно разных частей, объединенных общим внутренним армированием. Визуально, устройство свайного фундамента с монолитной плитой похоже на табуретку – на вертикальные опоры укладывается горизонтальная плоскость, связывающая все отдельные составляющие. С точки зрения строительства все немного сложнее, так как требует тщательного просчета всех монтажных процессов, учета особенностей почвы, а также необходимость заливки высококачественного бетона в опалубку. Специалисты ИнноваСтрой выполняют свайный фундамент под ключ согласно технологическим нормам и требованиям СНиПов, ГОСТов. При этом в конструкцию включены требования для возведения монолитных сооружений – таким образом, уже на стадии разработки фундамент получает до 20% запаса прочности и устойчивости.
Две части основания создаются в четкой очередности, чтобы обеспечить конструктивную целостность будущего фундамента, и, как следствие, придать коттеджу устойчивости и долговечности:
- Проводятся земляные работы в четко обозначенных местах, где будут устанавливаться сваи. Как правило, заглубление доводится до уровня нижних почвенных слоев, не подверженных внешнему воздействию и сдвигам;
- В полученные отверстия вставляют готовые конструкции с широкими опорами, или же проводится заливка бетоном на месте. Обязательная часть – армирование стальными конструкциями, чтобы исключить повреждение элементов при сжатии почвой. В процессе самостоятельного создания свай пруты арматуры оставляют выходящими наружу, чтобы они стали зачатками горизонтальной монолитной плиты;
- Устанавливается опалубка снизу чернового пола и по бокам, если не проводится укладка плоскости на грунт или заглубление;
- Проводится монтаж армирующих частей, создающих сетку внутри конструкции. При этом не обязательно задействовать сварку – достаточно простого скручивания компонентов между собой. Естественно, что количество армирования рассчитывается проектировщиком и напрямую зависит от предполагаемых нагрузок на строение;
- Заливка высококачественным бетоном в несколько приемов, чтобы дать слоям затвердеть. В летние периоды бетон может укладываться непрерывно, так как температура позволит ему быстрее высохнуть;
- Толщина монолитной плиты или ростверка зависит от конструкции дома и веса всего сооружения, которое будет передаваться на основание. Как правило, высота панели не бывает меньше 30 сантиметров, чтобы придать строению повышенные характеристики по прочности и износостойкости.
Устройство монолитного фундамента основано на соответствующих ГОСТах и требует определенный уровень армирования, более высокую марку бетона и повышенные показатели надежности. Плитные фундаменты иногда называют плавающими, так как они размещаются на поверхности грунта и могут двигаться вместе с ним. В случае с применением монолитной плоскости в качестве ростверка все нормы стандартов выполняются особо тщательно, ведь на основание одновременно действует несколько разнонаправленных сил – а фундамент должен выдерживать все их, сохранять целостность, обеспечивать устойчивость конструкции коттеджа.
Это интересно: Фундамент из покрышек своими руками — излагаем вопрос
Монтаж и заготовка под ростверк
Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.
Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.
4 Общие положения
а) результатов инженерных изысканий для строительства;
б) сведений о сейсмичности района строительства;
в) данных, характеризующих назначение, конструктивные и технологические особенности сооружения и условия их эксплуатации;
г) действующих на фундаменты нагрузок;
д) условий существующей застройки и влияния на нее нового строительства;
е) экологических требований;
ж) технико-экономического сравнения возможных вариантов проектных решений;
и) геоподосновой или инженерной цифровой модели местности (ИЦММ) с отображением подземных и надземных сооружений и коммуникаций;
к) технических условий, выданных всеми уполномоченными заинтересованными организациями.
Примечание — Допустимо применение свай для снижения величины осадки фундаментов или для устройства армирования грунтов.
(Измененная редакция, Изм. N 1, 2, 3).
4.4 Работы по проектированию свайных фундаментов следует вести в соответствии с техническим заданием на проектирование и необходимыми исходными данными (4.1).
4.11 Защиту стальных свай от коррозии допустимо выполнять цинкованием или путем окраски их поверхности составами на основе эпоксидных смол, стойкими к истиранию.
(Введен дополнительно, Изм. N 1, 3).
Дом на курьих ножках?
Свайный фундамент очень сложно укладывается в систему представлений российского человека об основании дома – каркасное строение на сваях в народе называют «картонным домиком на курьих ножках»… Ведь мы строим на века (чтобы внукам и правнукам досталось), с огромным запасом прочности (на всякий случай). И всем понятно, что бетон прочнее и долговечнее даже самой лучшей стали. Значит, выбор очевиден? Ан нет.
Экономические условия меняют национальный менталитет, заставляя порой решать проблемы с жильем здесь и сейчас, для себя, а не для будущих поколений. К примеру, стоимость петербургских квартир делает строительство дома в пригороде весьма выгодным предприятием, а технологии более дешевого строительства легких деревянных домов позволяют использовать свайный фундамент, что значительно сокращает бюджет стройки. И рассуждение о долговечности постройки теперь выглядит так: «На мой век хватит».
Свайный фундамент
Итак, какие возможности у свайного фундамента для деревянных домов? Во-первых, его можно возводить на любом грунте (кроме скального); во-вторых, строительство не зависит от сезона; в-третьих, происходит очень быстро (за один-два дня); в-четвертых, недорого.

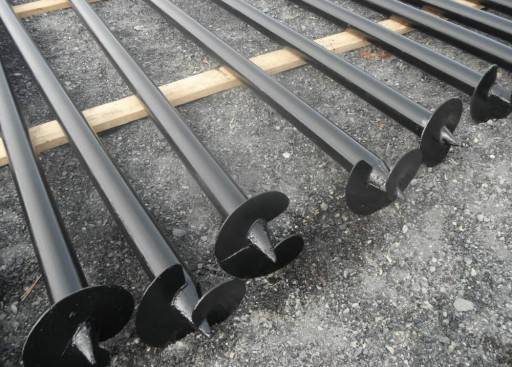

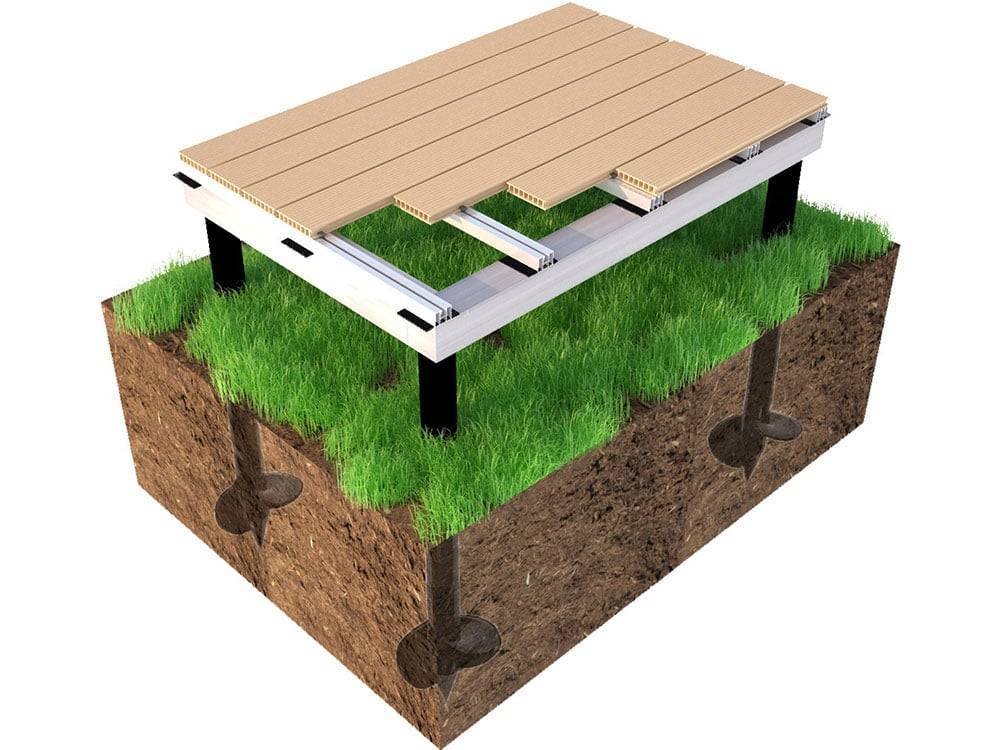

Свайно-винтовой фундамент
Дополнительную экономию может дать замена бетонного ростверка на металлическую или деревянную обвязку. И заметьте, когда строительные работы и фасадная отделка будут завершены, никто никогда не догадается, на каком фундаменте стоит ваш деревянный дом.
Помогла ли вам статья?
ДаНе очень
Виды железобетонных фундаментных плит, устройство плоской и ребристой
Основным критерием отличия ж/б плитных фундаментов является их внутреннее устройство. По этому признаку силовые конструкции делят на два типа:
- Монолитные.
- Сборно-монолитные.
Первая методика представляет собой классическую последовательность технологических операций по заливке бетона в опалубку на подготовленную подушку из нерудных материалов. При этом заливка плиты производится с армированием для увеличения жесткости и стойкости фундамента к растягивающим и другим моментам.
Технология устройства сборно-монолитного основания предполагает использование готовых ж/б плит, которые укладываются на песчано-щебневую подложку, а затем заливаются бетонным раствором. Прочность и несущая способность фундамента в этом случае обеспечивается заводскими блоками.
По форме поверхности плиты могут плоскими и ребристыми.
Возведение плитного ребристого основания своими руками заключается в дополнительном рытье траншей. Пространство, которое образуется между рельефными изгибами, заполняют смесью из нерудных материалов.
Особенности технологии
Ранее была описана общая схема возведения плитно-ленточного фундамента. В зависимости от того, планируется ли в доме цоколь, технология будет несколько отличаться.
Дом без цоколя
Принципиальное отличие таких сооружений состоит в том, что плита опирается на грунт всей площадью и выполняет роль опоры. Для домов без цоколя строительство основания проходит быстрее, поскольку не приходится повторно делать опалубку для монолитной плиты. Но строителям необходимо предусмотреть слой теплоизоляции в «пироге» основания.
Технологические этапы будут следующими:
Вначале возводят ленточный фундамент по технологии, описанной ранее Принципиально важно, чтобы концы арматурной сетки остались торчать на поверхности, поскольку в дальнейшей они послужат связующим звеном между лентой и плитой.Стоит обратить внимание, что внешняя опалубка должна быть выше ленты на высоту плиты. Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка
В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности
На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности
Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности
Поверхность теплоизоляции должна находиться на одном уровне с ленточным монолитом. Стыки между листами пеноплекса затирают мастикой или заполняют монтажной пеной. Сверху возводят двухслойную обрешетку, которая не должна соприкасаться с утеплителем. Для этого используют подставки высотой 5 – 6 см. Связывают торчащие прутья ленточного основания с арматурой будущей плиты. Все свободное пространство между внешней опалубкой заливают бетонной смесью на одном уровне.
С цоколем
В таких зданиях железобетонная лента принимает на себя всю нагрузки, распределяет ее и передает на грунт, а монолитная плита выполняет роль нулевого перекрытия для первого этажа.
Этапы строительства следующие:
- разметка и рытье котлована;
- засыпка песчано-гравийной смеси на дне разработанного участка;
- установка опалубки под ленту;
- покрытие стен опалубки гидроизолирующим материалом;
- монтаж армирующего каркаса в траншеях;
- заливка раствора в траншеи;
- выжидание затвердевания смеси;
- установка опалубки по внешнему периметру ленты;
- укрепление щитов распорками, чтобы они не разошлись под действием массы бетона;
- монтаж каркаса из арматуры;
- заливка раствора, вибротрамбовка и ожидание затвердевания.
В этом варианте фундамента лента выполняет функцию ребер жесткости и берет на себя основную часть нагрузки сооружения. Это позволяет уменьшить высоту плиты и сократить расход стройматериала.
Теплоизолирующий слой для фундамента в домах с цоколем можно укладывать непосредственно перед монтажом напольного покрытия.
Что это такое?
Монолитный ленточный фундамент представляет собой бетонную армированную конструкцию, проложенную под ограждающими и несущими стенами здания. Может быть выполнен с мелким заглублением или с заглублением ниже уровня промерзания почвы.
Плюсы и минусы
Ленточный фундамент является популярным и востребованным благодаря ряду преимуществ:
- Долговечность (при грамотном обустройстве он может прослужить более 50 лет).
- Легкость монтажа (имея базовые строительные навыки его можно соорудить самостоятельно).
- Надежность (равномерность распределения нагрузок и усиление арматурой обеспечивают ему высокую прочность и устойчивость).
- Функциональность (ленточную основу можно легко совместить с подвалом).
- Экономичность (ленточная конструкция обходится дешевле монолитной плиты).
Есть у него и свои недостатки:
- На грунтах с высокой подвижностью и слабой плотностью этот вид фундамента применять нельзя.
- Необходимость проводить сложные подготовительные работы.
- Стоит дороже свайного или столбчатого фундамента.
При выборе варианта опоры для дома учитываются все достоинства и недостатки каждого из них.
Применение в строительстве
Ленточные фундаменты применимы для строительства на участках с проблемным грунтом, если постройка имеет небольшой вес. Например, можно строить небольшие дома из легких материалов, таких как дерево или пористый бетон, а также всевозможные вспомогательные постройки:
- гаражи,
- бани,
- летние кухни,
- веранды.
На плотных устойчивых грунтах применение ленты позволяет возводить достаточно габаритные коттеджи из тяжелых материалов в два-три этажа. Если дом имеет сложную архитектуру и по расчетам получается слишком тяжелым, или грунт не идеален для простого фундамента, ленту усиливают сваями или подошвой – расширенной платформой, на которую опираются стены ленточного фундамента.
Устройство
Ленточный фундамент устроен как многослойная усиленная бетонная конструкция. Для него сначала выкапывается траншея, соответствующая рассчитанному заглублению.
На дно траншеи укладывают песчано-щебневую подушку, потом:
- сооружают опалубку,
- связывают каркас из арматуры,
- помещают каркас в опалубку,
- заливают все бетоном.
В результате получается монолитная опора, имеющая вид ленты, проложенной под стенами дома.
Под легкими постройками прокладывают мелкозаглубленные ленты, погруженные в землю не более чем на 50 см. При строительстве более габаритных сооружений применяются ленты с обычным заглублением.
При проектировании фундамента рассчитываются такие его параметры:
- глубина:
- ширина;
- марка бетона;
- марка арматуры.
Лента
Ленточный фундамент – это заглубленная железобетонная конструкция, которую прокладывают под внешними и несущими стенами здания. Ширина, высота и степень заглубленности может быть разной. От этих показателей зависит прочность, устойчивость и надежность фундамента.
Плюсы и минусы
Ленточный фундамент считается универсальным. Он подходит для строительства на разных грунтах и для различных архитектурных сооружений.
Он имеет следующие преимущества:
- высокая скорость возведения;
- возможность построить основание дома без привлечения строительной спецтехники;
- экономичность (за счет того, что основание прокладывается только под стенами, а не под всем зданием);
- возможность построить цокольный этаж или подвал;
- высокая прочность (массивная лента может стать надежной опорой для трехэтажного дома из кирпича).
Есть у этого варианта фундамента и свои недостатки:
- для строительства на торфяных и просадочных грунтах такой вариант не подходит;
- требуются точные предварительные расчеты.
Область и условия применения
Данный вариант основания подходит для строительства зданий из любых материалов высотой до 3 этажей. Причем строить с его применением можно практически при любых условиях участка. Ленты используются на площадках с выраженным рельефом, с преобладанием скальных пород, с высоким залеганием подземных течений и повышенной пучинистости грунта.
Согласно нормам, заложенным в СНИП, классические ленточные фундаменты могут без ограничений применяться на крупннообломных и скальных грунтах. При возведении зданий на других, менее устойчивых грунтах нужны тщательные расчеты, иногда требуется усиление конструкции.
На биогенных грунтах возведение ленточного основания считается нерациональным. Однако даже в этих случаях оно применяется. Но нужны определенные подготовительные работы – усиление грунта насыпным способом, замена слабых грунтов плотными сыпучими материалами, установка под лентой свай.
Устройство плиты на винтовых сваях
Плитная часть СПФ изготавливается в следующем порядке:
- Торчащие из грунта сваи объединяются с металлическим ростверком. Для устройства ростверкаиспользуются швеллеры и уголки размера 20 или 30. Устанавливаются элементы по периметру и внутри свайного поля по линиям установки свай. Свайное поле засыпается гравийно-песчаннойсмесью, образующей «подушку» для будущей плитной части СПФ.
- Отливается подбетонка — стяжка из тощего бетона марки В7.5 толщиной 10 см. Назначение подбетонки — выравнивание поверхности для укладки гидроизоляции и утеплителя.
- Монтаж гидроизоляции. Можно применять как современные гидроизоляционные пленки-мембраны, бикростом, технониколь, так и классику — рубероид, гидроизол.
- Монтаж теплоизоляции. Монолитная плита основания одновременно будет являться нижним слоем пола в доме, поэтому утепление положить лучше сразу, чтобы сделать пол теплым. В качестве теплоизоляции используются плиты пеноплекса толщиной 10-15 см.
- По периметру будущего монолитного перекрытия устанавливается опалубка. Высота опалубки должна быть на 10 см выше высоты (толщины) плиты.

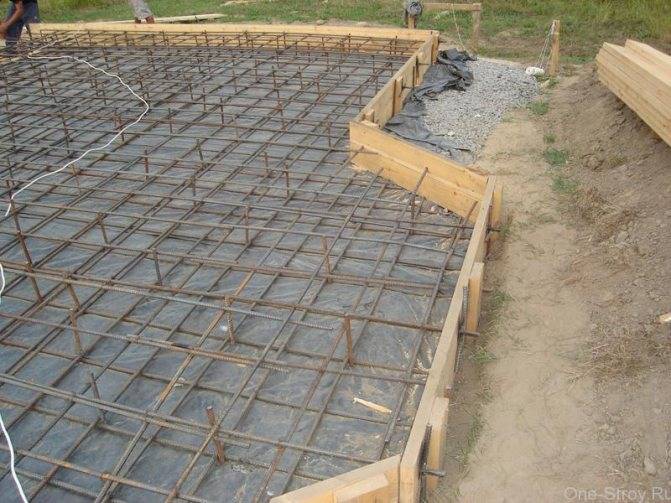

- Внутри выполняется армирование профилем с размером ячейки 30 см. Нижний слой армирующей сетки желательно укладывать на полимерную пароизоляционную подкладку, которая будет покрывать утеплитель. Верхняя часть арматурного каркаса соединяется с выпусками ростверка.
Для усиления конструкции по торцам монтируются П-образные металлические элементы из арматуры.
- Заливка бетоном марки В15 или В20. Чтобы равномерно залить всю бетонную массу в едином направлении необходимо использовать бетононасос. Таким оборудованием всегда оснащены автобетоносмесители, доставляющие бетон. Для выравнивания бетонного слоя используется правило.
- Утрамбовка производится при помощи виброоборудования.
Заливка монолитного основания на сваях начинается с мест, где расположены наружные свайные опоры. Утрамбовка также должна производиться сначала вокруг свай, а потом по всей площади плиты.
Фундамент на винтовых сваях с монолитной плитой окончательно затвердевает через 7-10 дней. В процессе затвердевания рекомендуется соблюдать температурный режим. При сухой погоде и температуре выше +22 необходимо поливать плиту каждые 2-3 часа, чтобы избежать появления трещин. При наличии осадков нужно укрыть СПФ пленкой или соорудить временный навес.
Монтаж свайно-плитного фундамента
Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.
Дальнейшие этапы работы:
- Выемка грунта.
- Установка свай.
- Монтаж плиты.
Разметка фундамента и обустройство котлована
Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.
Пример залитого СПФ
Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.
Технология изготовления свайного поля
Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.
Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров
Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам
Установка свай после выемки грунта.
Обустройство свайного поля включает этапы:
- создание отверстий на проектированную глубину;
- опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
- армирование;
- бетонирование с подвижностью П4, уплотнение смеси.
В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.
Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.
Монтаж плиты

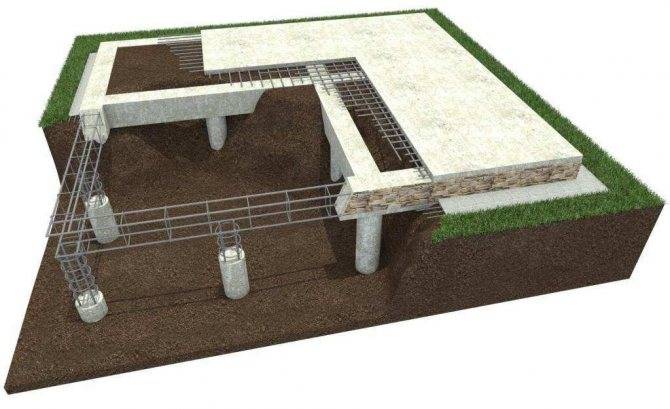

Поэтапная модель установки свайно-плитного фундамента.
Плита изготавливается поэтапно:
- Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
- Укладка гидроизоляционной пленки толщиной 0.15 см.
- По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
- Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
- Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.
В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.
Ростверк
При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:
- Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
- Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.
Свайно-ростверковый фундамент.
При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.
Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.
Стоимость закладки СПФ
Это не самое дешевое решение, но экономически и эксплуатационно оно более выгодно, чем некоторые другие традиционные технологии. Без детальных расчетов ни один специалист не возьмется называть даже приблизительную стоимость будущей конструкции. Для примерного определения стоимости учитывается марка бетона, размеры и материал свай, толщина плиты и другие исходные данные. Нужно учитывать затраты на транспортировку стройматериалов и работу специальной техники.
Дом на свайно-плитном фундаменте.
Без услуг специалистов при возведении СПФ даже в частной застройке обойтись практически невозможно, они понадобятся хотя бы на начальном (проектировочном) этапе.
