Конструктивные разновидности и основные варианты свесов кровли

Монтаж карниза крыши

При обустройстве карнизов нужно помнить, что они в отличие от фронтонных свесов задействованы в вентиляции кровли. При неправильном монтаже именно на подшивке свесов может образоваться наледь, которая будет препятствовать притоку воздуха и нарушать свободную его циркуляцию в подкровельном пространстве. Поэтому прежде чем сделать подшивку свесов нужно правильно подготовить основание.

Карниз на крышу своими руками

Устанавливают карнизы по следующей схеме:

1. Стропильные ноги подравнивают по уровню строго на одинаковом расстоянии от стен.
2. При необходимости удлиняют кобылками.

   Перед подшивкой кровельных свесов стропильные лаги выравнивают, а при необходимости наращивают их при помощи кобылок

3. Фиксируют на концах стропильных ног или кобылок обвязочную доску, которая соединяет кромки стропил (кобылок). Её изготавливают из дерева и покрывают краской или влагозащитным составом. Именно на неё впоследствии устанавливают водосточные желоба.

   Концы стропил или кобылок связывают доской по всей длине карниза

4. Поверх обвязочной планки закрепляют лобовую доску, которая чаще всего бывает стальной и входит как доборный элемент в комплект кровельного покрытия из металлочерепицы, профлистов, ондулина, керамической или битумной черепицы.
5. Кобылки подшивают досками, чтобы получился горизонтальный короб, который при желании облицовывают, опираясь на стилистику дома и предпочтение хозяев.

   Кобылки или выпущенные части стропил подшивают досками, а затем облицовывают по необходимости

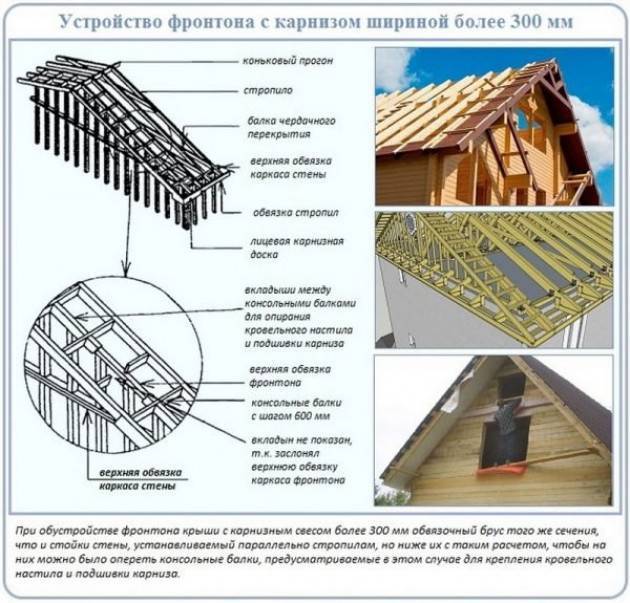

Немного иначе монтируют фронтонный свес:

1. Обрезают доски обрешётки, выступающие за линии стен, строго параллельно их поверхностям и выдерживая расстояние согласно дизайну кровли — одинаковое везде или уменьшенное/увеличенное в некоторых зонах.
2. Прикрепляют к обрезанным краям и к кромке конька торцевую доску, изготовленную из дерева, или стали.
3. Закрывают её кровельным или отделочным материалом по всей длине карниза.

   Доски обрешётки обрезаются согласно проекта обустройства свесов, а затем связываются лобовой доской

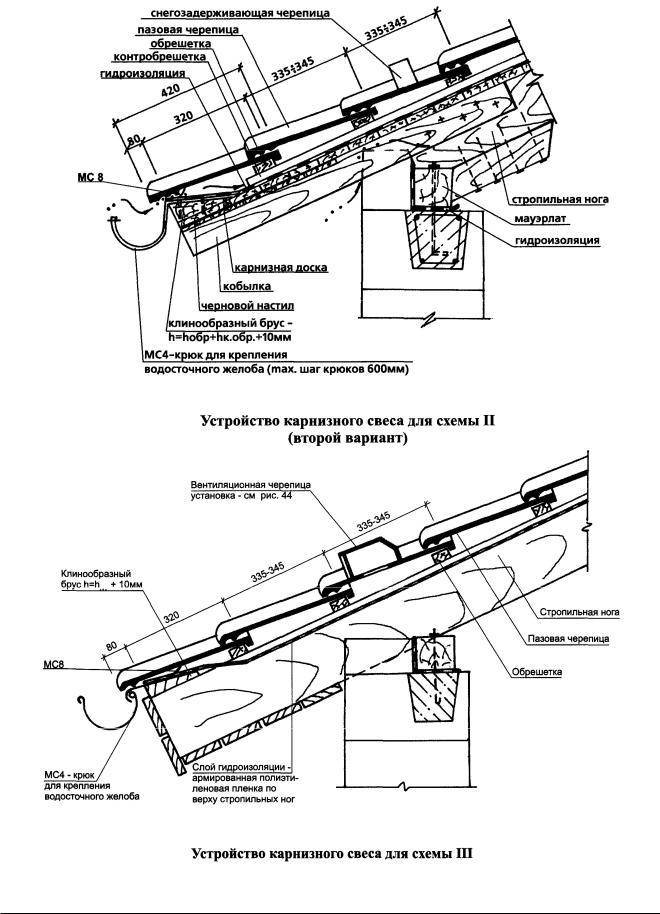

Узел карнизного свеса

Узлы кровли из металлочерепицы и конструкция с подшивкой для формирования технического пространства заметно отличаются. Разделяют конструкцию на 4 основных типа.

Изготовленный вровень

Свес кровли, изготовленный вровень В этом случае длина стропильных ног не выходит за периметр здания. Но так как карниз все же необходим, производится принудительное удлинение: горизонтально к краю стропильного бруса устанавливают сливную доску. После настила кровли здесь монтируют водосток. В деревянном доме такой свес должен быть не менее 55 см, в кирпичном длина может быть уменьшена до 40 см.

Существенный недостаток решения – отсутствие защиты. Дождь и снег попадает на стены, а ветер свободно проникает в подкровельное пространство.

Открытый

Самый простой вариант: свес образуют стропильные ноги, желобок водостока монтируют на верхнюю кромку кровли. Образованный карниз не подшивается, так что лишних затрат не потребуется. Длина достаточная – 55–65 см, поэтому он хорошо защищает стены, особенно при крутом наклоне ската.

Закрытый

Свес кровли, подшитый профнастилом Также образован выступом стропил. С внутренней стороны балок проделывают пазы, в них фиксирует обшивку. Конструкция более сложная, так как в этом случае потребуется обустроить вентиляцию. Между карнизом и стеной оставляют вентиляционные щели или же делают в подшивке отверстия и закрепляют в металлопрофиле решетку или перфорированные ламели. В этом случае воздух свободно проходит через щели, а в вентиляционную систему не попадает грязь и вода.

Фронтонный

Никаких ограничений в конструкции нет. По нормам свес кровли может быть подшитым и неподшитым. Но на деле лучше отделать карниз подходящим материалом, чтобы защитить стропильные ноги и брусья.

Подшивочный материал и особенности монтажа

Свес кровли, подшитый деревом Закрытый свес отделывается снизу подходящим материалом. Он должен быть легким, водостойким и прочным. Выбор большой.

• Доски – самый очевидный вариант, особенно для деревянного загородного дома. Используют специально подшивную доску, вагонку, обрезную доску. Материал предварительно обрабатывают антисептиками и покрывают лаком или краской, устойчивой к действию воды. Это обязательно, так как под влиянием влажности древесина начинает гнить. Необходимо предусмотреть хорошую вентиляцию короба, так как при накоплении конденсата он придет в негодность.
• Подшивка крыши профлистом – второй по популярности вариант. Профилированный лист покрывается слоем цинка, который защищает сталь от коррозии. Бороздки и углубления облегчают отвод дождя и конденсата. Профнастил довольно легкий, крепится на саморезы. Служит отличной основой для монтажа осветительных приборов.
• Оцинкованная сталь – для подшивки на крышу из профлиста можно использовать и плоский лист. Такой вариант удобнее при сооружении коробчатых карнизов.
• Сайдинг – пластиковый или деревянный. Чаще используется первый, так как пластик устойчив к действию воды, не гниет, не поддается коррозии. Требования к вентиляции в этом случае минимальны. Обходятся без вентиляции, если покупают перфорированный сайдинг.
• Медный профиль – решение дорогое и эксклюзивное. Медные пластины выглядят красиво, не боятся воды, мороза, солнца. Создают эффект золотой подсветки стены и кровли.

Есть и более трудоемкий вариант, образованный напуском камней. В этом случае стену под свес расширяют так, чтобы стропильная нога осталась в пределах периметра, а над стеной выступает лишь фрагмент кровли. Кирпичную подшивку армируют сеткой.

Различные конструктивные решения

Для того, чтобы организовать фронтонный свес, на практике пользуются различными способами. Когда рассматривается подшивка фронтона крыши, варианты могут быть различными:

Часть обрешётки

Когда строят крышу, можно увидеть, насколько сложная у неё конструкция. Одной из её частей является обрешётка. Фронтонный свес при этом прикрепляют к краю. Для этого стропила должны быть немного длиннее, чем обычно. Увеличение длины обычно составляет от 30 до 50 см.

Такой способ удобен в тех случаях, когда кровельное покрытие является лёгким. Обычно такая ситуация складывается в тех случаях, когда применяются :

• европейский шифер;
• мягкая кровля;
• металлическая черепица.

В этом случае существует ограничение, которое накладывается на ширину такого свеса. Вынос крыши за фронтон не может превышать 50 см. Если сделать свес шире, то в результате его масса будет такова, что в результате могут погнуться стропила.

Минималистическое решение

Хотя фронтонный свес необходим для дома, тем не менее, существует класс построек, где он отсутствует.

Фронтонный свес Источник assz.ru

В этом случае, как правило, фронтон и карниз крыши находятся на одной высоте. Такая конструкция, хотя и допустима, но является менее надёжной, чем в других случаях.

Свес параллелен стропилам

Хотя обычно фронтонный свес расположен в вертикальной плоскости, используется и такая конструкция, когда он расположен горизонтально, продолжаясь в плоскости крыши.

При этом край крыши выступает над фронтоном больше, чем обычно. При этом конструкция предусматривает, что такой свес прикреплён горизонтально к стропилам.

Данный способ применяется в тех случаях, когда речь идёт о том, что крыша имеет тяжёлую конструкцию. Такой вариант позволяет выдержать значительный вес.

Здесь имеются в виду такие виды крыш:

• с использованием бетонной черепицы;
• когда применяется керамическая черепица;
• покрытие из шифера.

Технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Монтаж перфорированной виниловой подшивки

Виниловые софиты особенно ценны тем, что подходят для их устройства в труднодоступных местах. Для их монтаж не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте такой инструкции:

• Шаг 1. К первой с нижней стороны прикручивают J-паз.
• Шаг 2. Далее софиты нарезают по длине свеса.
• Шаг 3. В угол вставляют J-профиль и фиксируют его гвоздями или саморезами.
• Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
• Шаг 5. Теперь переходим к облицовке ветровой доски.
• Шаг 6. Между собой закрепите такую облицовку в замок.
• Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытым перфорированием:

Монтаж сплошной алюминиевой подшивки свеса

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее, отмерьте расстояние между днами желобов профилей, и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний края J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно, если воспользуетесь специальными для этой цели инструментами.

Так, перфораторы Freund 360020 и Малко NHP1R, которые легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, единственное, что нужно вычесть 6 мм на термическое расширение, и если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Финишная отделка свеса крыши

Далее место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Монтаж деревянной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способен будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

Подшивочный материал и особенности монтажа

Свес кровли, подшитый деревом Закрытый свес отделывается снизу подходящим материалом. Он должен быть легким, водостойким и прочным. Выбор большой.

• Доски – самый очевидный вариант, особенно для деревянного загородного дома. Используют специально подшивную доску, вагонку, обрезную доску. Материал предварительно обрабатывают антисептиками и покрывают лаком или краской, устойчивой к действию воды. Это обязательно, так как под влиянием влажности древесина начинает гнить. Необходимо предусмотреть хорошую вентиляцию короба, так как при накоплении конденсата он придет в негодность.
• Подшивка крыши профлистом – второй по популярности вариант. Профилированный лист покрывается слоем цинка, который защищает сталь от коррозии. Бороздки и углубления облегчают отвод дождя и конденсата. Профнастил довольно легкий, крепится на саморезы. Служит отличной основой для монтажа осветительных приборов.
• Оцинкованная сталь – для подшивки на крышу из профлиста можно использовать и плоский лист. Такой вариант удобнее при сооружении коробчатых карнизов.
• Сайдинг – пластиковый или деревянный. Чаще используется первый, так как пластик устойчив к действию воды, не гниет, не поддается коррозии. Требования к вентиляции в этом случае минимальны. Обходятся без вентиляции, если покупают перфорированный сайдинг.
• Медный профиль – решение дорогое и эксклюзивное. Медные пластины выглядят красиво, не боятся воды, мороза, солнца. Создают эффект золотой подсветки стены и кровли.

Есть и более трудоемкий вариант, образованный напуском камней. В этом случае стену под свес расширяют так, чтобы стропильная нога осталась в пределах периметра, а над стеной выступает лишь фрагмент кровли. Кирпичную подшивку армируют сеткой.

Критерии выбора профильных листов

Подбирая, каким профнастилом покрывать крышу, обратите внимание на его маркировку. Важен не только буквенный или числовой индекс, но и пометки ГОСТ или ТУ

Они означают соответствие требованиям государственных нормативов, которые выше, чем у компаний-изготовителей. Есть и другие требования, которые помогут покупателям, как выбрать профнастил. Специалисты рекомендуют ориентироваться на:

1. Внешний вид профильных листов. Осмотрите изделия. На них не должны присутствовать дефекты – сколы, отслоения, потеки краски.
2. Геометрические пропорции кровельного материала. Изготовитель должен соотнести размеры профнастила, нужного для вашей крыши с имеющейся у него продукцией. Замеры толщины, ширины и длины по ГОСТу – признак качественного профиля.
3. Пропорции волны. Профлисты располагаются с нахлестом, поэтому верхняя гофра обязательно накрывает нижнюю. Задумались, какой вид профнастила выбрать для обустройства крыши? Закупите металла на 20 см требуемого, чтобы качественно выполнить перехлест и уменьшить риски попадания влаги на кровельный пирог.
4. Качество нарезки листов. На заводе металлический профиль режут гильотиной. Ровные и точные края без зазубрин – гарант отсутствия ржавчины.
5. Показатели прочности. Круглые образцы, продемонстрированные продавцом, не объяснят прочность материала. Просите продемонстрировать квадратные образцы.
6. Герметичность упаковки. Если профлисты правильно упакованы, они не повредятся при транспортировке.

Способы монтажа

По стропильной конструкции

Такой способ применяется в случае, когда скат имеет небольшой угол наклона.

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

На стену монтируется брус, который также служит опорой для материала подшивки.

Карнизный свес кровли и его виды

• Фронтальный – предназначен для защиты фасада здания. Выполняется с использованием выступающих за границы стен скатов. Они обычно установлены под наклоном;
• Боковой – изготавливается в виде свесов, которые располагаются по бокам здания.

Отметим, что от расположения карниза, зависит и его ширина. Чаще всего боковые свесы выпускают на расстояние в 50-60 сантиметров за границы стен сооружения. Фронтальные свесы – до 1 метра, причем эта длина может быть и увеличена.

Для обустройства фронтального свеса двускатной стандартной крыши, нужно выпустить коньковую доску на выверенную ранее длину за границы фасада. Затем, по такому же принципу провести выпуск несущих кровельных перекладин, которые закреплены на стропилах.

После этого следует закрепить карнизную доску к торцевым сторонам конька крыши и несущим брусьям. Вы можете и не подшивать софитом нижнюю часть карнизного фронтального свеса. Но для улучшения благоприятного внешнего вида дома, все же рекомендуется установка софитов.

      В процессе изготовления бокового карнизного свеса – кровельные балки должны быть выпущены за пределы внешней плоскости стены. Расстояние выпуска при этом будет зависеть от ширины отмостки фундамента и высоты самого здания. После укладки материала для покрытия кровли – следует стадия крепежа торцов балок. При этом используется дощатая обвязка – выступающая в роли карниза кровли. Она будет скрывать край и первоначальную подложку кровельного настила.

Это интересно: Отделка квартиры в панельном доме своими руками: описываем детально

Каким критериям должны удовлетворять кобылки кровли

• Для изготовления этого конструктивного элемента используют цельную древесину без существенных изъянов, которую перед монтажом рекомендуется покрывать антисептиками и грунтовкой. Такая обработка позволяет предупредить гниение и продлевает эксплуатационный срок данного элемента кровли.
• Они не только должны быть надежными, но и быть в состоянии выдерживать нагрузку. При этом не должны перегружать стропильные ноги.
• Параметры пиломатериала для кобылки: по ширине эти доски на несколько сантиметров меньше, нежели материал для стропил. По длине они должны быть больше длины свеса примерно на 50 см, которые необходимы для осуществления стыка со стропилами.
• Установку элементов выполняют согласно требованиям СНиП, чтобы обеспечить надежность кровли и долговечность постройки.
• Они должны вписываться в дизайн кровли, гармонировать с материалом покрытия.

Если для короба такого типа не предусмотрена подшивка отделочным материалом, то для подшивки короба желательно воспользоваться калиброванными досками размером 50х20 мм.

Классификация

Обычно рассматривают 4 варианта свесов.

• Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
• Подшитый. Распространен для двускатных и вальмовых кровель.
• Коробчатый. Область использования аналогична неподшитому.
• Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.

Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.

Всегда карнизный стеновой свес основа для крепления отливов.

Влияние типа кровельного материала на уклон кровли

Выбирая материал для покрытия крыши, следует внимательно ознакомиться со всеми характеристиками каждого материала. Кроме того, могут пригодиться рекомендации бывалых строителей. Это необходимо для того, чтобы выбрать действительно качественный кровельный материал, который сможет обеспечить длительный срок службы.

Вот некоторые рекомендации того, как определить минимальный угол наклона крыши в зависимости от выбранного материала:

• для штучных наборных материалов (черепица, шифер) минимальный угол равен 22 градусам. Он позволяет эффективно отводить с поверхности влагу, не давая ей просочится сквозь стыки;
• для рулонных материалов угол подбирают в зависимости от числа уложенных слоев. Так, если кровля состоит из 3 слоев, то угол должен составлять 2-5 градусов, для двухслойного покрытия — не более 15 градусов;
• для кровли из профнастила минимальный угол составляет 12 градусов. Если крыша имеет меньшее значение этого параметра, то обязательно необходимо проклеить стыки герметиками (прочитайте: «Уклон кровли из профлиста»);
• для металлочерепицы минимальный угол составляет 14 градусов (детальнее: «Минимальный угол наклона крыши из металлочерепицы»);
• ондулин допускается укладывать на крышу со скатами от 6 градусов;
• для мягкой черепицы этот показатель составляет 1 1градусов, при этом, независимо от выбранного угла необходимо обеспечить монтаж сплошной обрешетки;
• мембранные материалы (подробнее: «Мембранная кровля») могут укладывать на плоские крыши с минимальным углом от 2-5 градусов (прочитайте статью: «Какой минимальный уклон плоской кровли»).

Во время выбора наклона кровли следует просчитать несущую способность стропильной системы и стен. Необходимо чтобы они легко могли выдержать статические нагрузки, а также любые дополнительные нагрузки под действием дождя, снега и ветра. Статическими нагрузками считается вес кровли, изоляционных материалов и дополнительных элементов конструкции. Динамические нагрузки — это непостоянное воздействие снега, дождя и порывов ветра.

Не стоит забывать, что шаг обрешетки и ее тип выбираю в соответствии с уклоном крыши и выбранным кровельным материалом. При небольших углах рекомендуется использовать сплошную обрешетку.

Если взять во внимание достаточную дороговизну кровельных материалов, то необходимо взвешивать все за и против, а также эксплуатационные характеристики и срок службы. Только в этом случае можно будет подобрать то решение, которое удовлетворит владельца дома по своим экономическим показателям и надежности. Возведение крыши — сложный этап, который требует тщательного планирования

Это связано с тем, что даже малейшая ошибка в расчетах несущей способности или размещения несущих опор в будущем может стать причиной целого ряда проблем, устранение которых может обойтись не дешевле чем само строительство крыши

Возведение крыши — сложный этап, который требует тщательного планирования. Это связано с тем, что даже малейшая ошибка в расчетах несущей способности или размещения несущих опор в будущем может стать причиной целого ряда проблем, устранение которых может обойтись не дешевле чем само строительство крыши.

Какую форму крыши выбрать, подробно на видео:

Используемые материалы

Далее рассказывается, как может быть устроен горизонтальный фронтонный свес:

Вагонка

Для этих целей иногда используют вагонку. Этот вариант считается одним из самых удобных. Перед тем, как ее устанавливать, нужно провести обработку. Здесь не обязательно должна применяться отделочная шпунтовая доска.

Вагонка считается одним из самых удобных материаловИсточник kak-sdelat-kryshu.ru

Вместо неё можно использовать сосновые или еловые доски. К стене вдоль края стропил прибивают брус. К нему снизу прикрепляют доску. И только после этого прикрепляют вагонку. Считается, что между досками должно быть расстояние в 2 см. Кроме того, рекомендуется вместо каждой третей планки нужно ставить вентиляционное отверстие. Указанные меры нужны для того, чтобы обеспечить вентиляцию для крыши.

Профнастил

Можно также использовать фронтонный свес крыши из профнастила. Поскольку он сделан из металла, при монтаже необходимо учитывать, что от температуры он может менять свои размеры. Поэтому прикреплять полоски нужно, предусматривая небольшой зазор между ними.

Прикреплять профнастил рекомендуется с помощью саморезов. Использовать для этой цели гвозди не рекомендуется.

Фронтонный свес крыши из профнастилаИсточник rublennye-doma.ru

Пустые ПВХ панели

Такой свес будет легко повреждаться, однако, данный вариант является наиболее дешёвым. Проведение установки аналогично тому. Как устанавливается свес из вагонки.

Листы стали

Толщина листов обычно составляет от 0,6 мм до 10 мм. Сталь должна быть оцинкована для того, чтобы защитить металл от ржавчины. Также могут использоваться листы из других материалов: меди или алюминия. При их монтаже происходят действия, аналогичные ранее рассмотренным.

Поскольку в процессе работы потребуется разрезать листы оцинкованной стали, нужно учитывать, что края от появления ржавчины не защищены. Чтобы это исправить, в этом месте нужно их покрасить.

Не рекомендуется использовать листы, имеющие длину свыше 5 м. Это связано с тем, что иначе они будут провисать.

Стеновой сайдинг

Этот вариант выгодно использовать в тех случаях, когда дом был им обшит. Если тот же самый материал использовать для фронтонного свеса, то это будет выглядеть стильно.

Использование металлических софитов

Этот вариант считается надёжным и долговечным.

Такой свес будет достаточно дорогимИсточник all.biz

Делают его из оцинкованного железа, меди или алюминия. Он не только является достаточно качественным, но и красиво смотрится.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнилей.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.
