Разновидности светодиодных светильников с датчиками движения

Какие есть виды

Существует множество видов таких устройств. На рынке распространены как проводные, так и беспроводные светильники с датчиком движения на батарейках, равно как и работающие на аккумуляторе.

По типу использования энергоносителя:

  • Переносные устройства. Они работают на батарейках (сменных). У них нет связей с проводами, однако имеется ограничение по мощности.
  • Стационарные устройства. Они могут работать только при подключении к электросети.

Также светильники можно классифицировать по способу питания:

  • те, которые работают благодаря подключению к сети;
  • те, которые работают на батарейках;
  • автономные светильники с аккумулятором.

Регулировка таких источников света имеет два способа:

  • при помощи сенсорного выключателя;
  • при помощи пульта дистанционного управления.

Устройства также различаются в зависимости от конструкции и принципов работы. Существуют ультразвуковые, инфракрасные, микроволновые, а также комбинированные разновидности.

По типу установки светильники можно разделить на настенные и потолочные. Имеются также те, которые можно устанавливать как на стол, так и на пол.

Светильники потолочного типа оснащены ультразвуковым датчиком. Они довольно плоской и простой формы.

У автономных светильников инфракрасный датчик движения. Часто они оснащены светодиодами. Работают на аккумуляторе, но чаще на батарейках. Конструкция проста, размеры небольшие. Применяются для создания освещения в шкафах, лоджий, кладовых. Нередко их устанавливают на полу и на стенах. Такой светодиодный светильник с датчиком движения на батарейках устанавливаются в подъездах, а также будет полезен над столом, над кухонной столешнице и над полкой для книг.

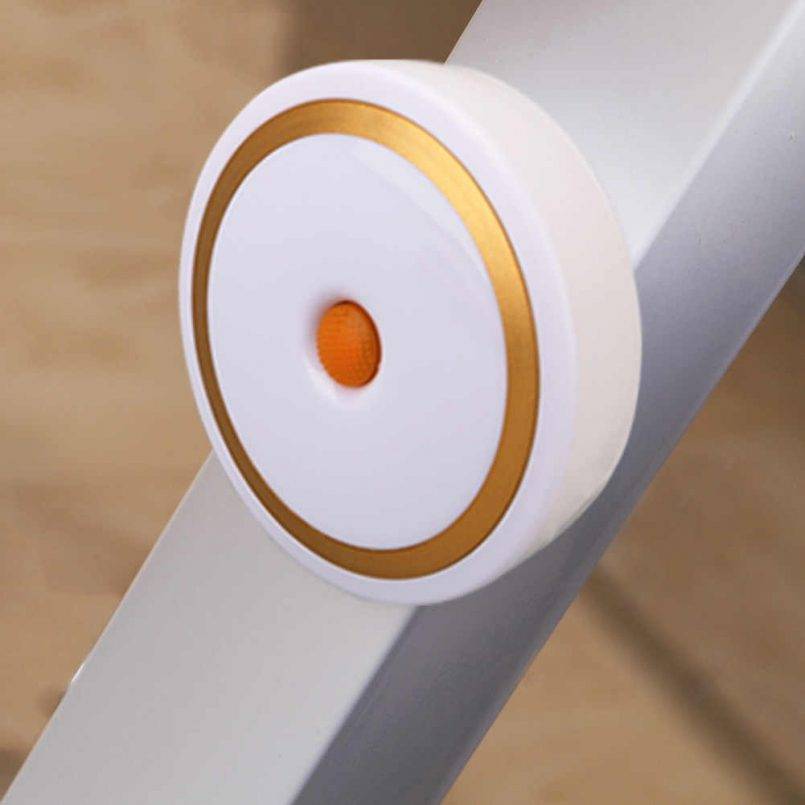

Беспроводной светодиодный светильник с датчиком движения Mighty Light снабжен фотодатчиком. Он определяет степень затемнённости пространства. Датчик движение задействует лампы на основе светодиодов, которые отличаются низким потреблением энергии.

Устройство работает только тогда, когда это необходимо. Если в помещении достаточный уровень освещённости, то светильник работать не станет. При необходимости освещения он автоматически включится и по завершению движения через 40 секунд выключится.

LED-светильники RUBI, MOZA, MUNA, NAVI имеют следующие особенности.

  • Для нормального срабатывания датчика в заданной области действия во время обнаружения движения задействован пассивный инфракрасный датчик (PIR). Он имеется у светильников, у которых предусмотрен встроенный датчик.
  • Время задержки срабатывания выключения зависит от настройки потенциометра Time. Он располагается непосредственно на светильнике
  • Расположение датчика позволяет быстро и оптимально реагировать на изменения зоны обнаружения, учитывая особенности пространства (установки на лестницах, в коридорах и проходах). Обычно высота установки составляет от 20 мм до 50 мм.
  • Данные устройства обладают датчиками движения, у которых поддерживается возможность включения дополнительной нагрузки. Это возможно благодаря встроенному реле с замыкающим контактом. Максимум тока нагрузки имеет ограничение 3 А.

Благодаря этому появляется возможность установить другие источники света, служащие основой освещения подъезда или других пространств. Светильники с датчиком движения для подъезда оптимально устанавливать около входных дверей, в начале и в конце лестниц. После того как было обнаружено движение, срабатывает включение светильника вместе с датчиком, а также других источников света.

Как выбрать

Подобрать для своих нужд лучший светильник из большого выбора не так сложно, если принять во внимание некоторые факторы, о которых часто забывает покупатель:

Площадь помещения, которое должно освещать устройство. Может оказаться, что потребуется несколько приборов из-за их малой мощности или же наличия мест, в которые свет просто не сможет проникнуть;
Функция светильника. Достаточно ли будет установить его или же потребуется основное освещение;
Необходимость датчика перемещения

Тут важно, есть ли в квартире маленькие дети, животные, а также насколько активно вы себя ведете в этом помещении, никому не понравится если свет будет гаснуть сам по себе;
Внешнее или внутреннее освещение;
Необходимая яркость и наличие смены режимов;
Время автономной работы.

Определившись с необходимыми параметрами, можно ехать в магазин.

Однако, ознакомившись со всеми критериями выбора, вы вполне сможете подобрать свой вариант в интернет магазине, где можно выставить фильтры подбора по нужным параметрам, а далее из подходящих моделей просто выбирать чисто внешне, по фото беспроводных светильников, которые предложит поиск.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Регулировка и настройка

Угол светового потока и чувствительность – главные параметры, требующие корректировки после завершения работы. Руководство для пользователя должно стать главной опорой. Учитывать надо и предпочтения жителей по комфортной эксплуатации.

Подключение к выносному датчику

Последовательность соединения в данном случае имеет такой вид:

  • Светильник достают из коробки вместе с датчиком, осматривают устройства.
  • На стену устанавливают монтажную планку. На неё крепят светильник, фиксацию проводят при помощи специальных болтов.
  • Подключение выполняют по схеме. Провод и фаза сети соединяются друг с другом через клеммную коробку. Нулевые проводники светильника, сети и датчик тоже соединяют. Фазный провод соединяется с оставшимся свободным кабелем.

Угол наклона

Для этого вращают светильник на существующей опоре, пока не будет выбрано оптимальное положение. Электронный уровень помогает выбрать необходимую величину. В таблице характеристик изделия указано, какого диапазона надо придерживаться в том или ином случае.

Чувствительность

Желательно выбрать средний уровень между плюсом и минусом. Тогда датчик будет реагировать на людей. Диапазон можно разбивать на несколько секторов по 45 градусов. Это создаст площадь с более точным обнаружением. У каждого из участка есть специальный ограничитель.

Время задержки

Зависит исключительно от личных пожеланий. Используют периоды от 1 секунды до 10 минут. Специалисты рекомендуют сохранять уровень 50-60 секунд. Тогда режим эксплуатации удобнее для владельцев.

Уровень освещённости

Используют регулятор LUX. Положение лучше поставить на максимум, чтобы защититься от ненужных срабатываний. Тогда порог замыкания контактов находится в режиме полной темноты.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Виды

Датчики движения подразделяются на:

  • Инфракрасные. Реагируют на тепло. Применяются внутри зданий и безопасны, однако, могут возникать сбои.
  • Ультразвуковые. Излучают волны 20-60 кГц. Звук отражается от объекта, улавливается и анализируется устройством. Минусами является невысокая дальность действия, при медленном перемещении объекта может не среагировать, при наличии в доме домашних питомцев лучше отказаться от его использования. Возможным плюсом стоит считать отпугивание комаров.
  • Акустические. Реагируют на шум. Используются только в подвалах.
  • Микроволновые. Используется электромагнитная волна с частотой около 1ГГц. Устройство отличается компактным размером, его легко можно скрыть с помощью монтажа. По радиусу воздействия он охватывает большое расстояние, определяется мощностью передатчика и чувствительностью приемника. На работу сенсора среда вокруг почти не оказывает воздействия. Минусом считается высокая цена.
  • Комбинированные. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Далее подразделение датчиков происходит по месту расположения и установки:

  • Снаружи здания. Радиус работы колеблется от 100 до 500 метров. Обычно это частные дома, предприятия производства и дворы.
  • Внутри здания. По характеристикам подбирается оптимально согласно площади помещения. Отличаются малым радиусом действия. Могут располагаться, например, в подъездах, квартире, комнате.

По способам установки и монтажу оборудования подразделяются на:

  • Настенный или угловой. Согласно названию крепится на стену или же к потолку. Имеют малый угол обзора, следовательно, позволяет избежать ложных срабатываний сенсора.
  • Потолочный. Крепится на потолок, угол обнаружения 360 градусов. Это очень актуально для помещений, где есть несколько дверей.
  • Встраиваемый. Миниатюрные модели, которые устанавливаются в незаметном месте.

По способу питания электрической энергией происходит разделение на:

  • Проводные. Имеют очень надежный источник электропитания, что обеспечивает бесперебойную и практически безотказную эксплуатацию регистратора помещения. Минусы в необходимости протягивать метры провода и поиске свободной розетки.
  • Автономные. Питание происходит за счет одного или нескольких аккумуляторов, которые чаще всего находятся внутри датчика в корпусе. Имеются модели, работающие на солнечных батареях. Минус в постоянном контроле потребляемого тока, изменяющего свои значения во времени.

По количеству контактов подразделяются на:

  • Двухконтактные. Используются в паре с простыми лампами, включенными в сеть 220V.
  • Трехконтактные. Находят применение с разными видами ламп, а также рекомендуются для подключения катушки магнитного пускателя, с подключением мощной нагрузки.

Это лишь основные группы, по которым происходит разделение данного типа оборудования, их достаточно много.

Сфера применения

Основными сферами применения лампочек с датчиками движения являются места, где приходится бывать нечасто и недолго. К таким относятся коридоры, лестницы, подъезды многоэтажных домов, крыльцо и территория, прилегающая к частному дому. Также в развитых европейских странах подобные устройства используются в электрических сетях уличного освещения. В таком случае, обычно с датчиком движения установлен и датчик освещенности, что позволяет работать светильнику только с наступлением сумерек.

Вариант монтажа лампы с датчиком движения

Но люди стали широко применять светодиодные лампы с датчиком движения для дома или квартиры. Из-за их, можно сказать, автономной работы появилось словосочетание «умный дом». Их также используют не только в качестве обычного освещения, но и декоративного.

По типу излучаемого света лампочки со светодиодами и ДД разделяются на 4 вида:

  • Белый (холодный) – устанавливаются на уличных фонарях.
  • Белый нейтральный – используются в промышленных помещениях и офисах.
  • Желтый (теплый) – заменяют устаревшие лампы накаливания в частных домах и квартирах.
  • Разноцветный – применяют, как декоративный свет.

Как видно, светодиодные лампочки, имея беспроводной датчик движения, могут применяться в любой сфере. Поэтому и существуют различные модификации. Цоколь бывает как Е 27, так и Е 14, Е 40. Рабочее напряжение варьируется от 12 до 220 вольт.

Виды

Светильники на батарейках выпускаются в большом ассортименте и отличаются друг от друга по месту применения, мощности, типу аккумуляторной батареи, по времени бесперебойной работы на одном заряде и яркости светового потока. По назначению и типу крепления можно выделить несколько групп.

Подвесные светильники широко используются в магазинах, офисах, жилых и коммерческих помещениях и выпускаются в разной цветовой температуре. Для офисных моделей выбирается холодный или нейтральный свет, для дома подойдёт тёплое свечение. Модели имеют небольшой вес, поэтому могут быть установлены на гипсокартонных и подвесных натяжных потолках.

Настенные модели применяются в квартирах и загородных домах, они имеют небольшой вес и удобный тип крепления в виде липучки или кронштейна. Часто используются в качестве фасадного освещения и производятся в большой цветовой палитре.

Благодаря универсальности креплений настенные варианты могут быть использованы в качестве потолочных, но это относится к моделям, имеющим геометрические формы – круглым или квадратным изделиям. Светильники, выполненные в форме свечи, факела либо другого смыслового образа предназначены только для настенного расположения.

Настольные светильники используются в виде ночника или настольной лампы в квартире, могут применяться как рабочее освещение в офисе, а также незаменимы в качестве аварийного осветительного прибора при отключении электричества. Удобство настольных моделей, помимо равномерного освещения и комфортной яркости, заключается в возможности перемещать прибор в любую часть помещения. Это является неоспоримым преимуществом перед проводными и потолочными светильниками.

Мебельные светильники используются в качестве декоративной подсветки в корпусных моделях, выпускаются в широкой цветовой гамме плафонов и линз и имеют маленький вес. Часто диодные светильники оснащаются музыкой, управление осуществляется с помощью пульта. Работают от пальчиковых батареек типа АА, которые легко заменяются и имеют невысокую стоимость.

Уличные LED-светильники характеризуются повышенной прочностью, а также устойчивостью к высокой влажности и перепадам температур. Модели, используемые в качестве основного уличного освещения имеют большую мощность и ёмкий аккумулятор. Могут управляться как с помощью пульта дистанционного управления, так и при помощи датчика движения.

Плюсы и минусы

Не просто так выбор многих покупателей падает на этот тип светильников, рассмотрим, чем они так привлекательны:

  • Автономность работы – важнейший плюс. Никаких проводов, никакой зависимости от перепадов напряжения;
  • Легкость монтажа тоже привлекает. Нет необходимости портить стены и потом ремонтировать их или же нагружать коробами для проводов;
  • Свобода выбора размещения. Прибор одинаково хорошо будет работать как в комнате, так и в беседке во дворе;
  • Датчик движения – полезная функция, позволяющая освещению появляться там, где присутствует человек и выключаться, когда он уходит. Таким образом, этот вариант экономичен и удобен, т.к. не нужно искать выключатель в темноте.

Единственным, наверное, минусом приобретения такого светильника будет то, что батарейки всё-таки придется менять. Он может подвести в самый неудачный момент, если не контролировать этот вопрос, держа заряженный аккумулятор или комплект батареек про запас.

Особенности установки ламп

Монтаж светодиодной лампы, укомплектованной датчиком на движение, допустим по следующим возможным вариантам электросхемы:

  1. Параллельный.
  2. Последовательный.
  3. Комбинированный.

Первый способ позволяет включать светильник как с помощью выключателя вручную, так и автоматически посредством детектора, когда движущийся объект попадет в зону его контроля. При втором методе соединения лампочка сможет загораться, только при положении переключателя в состоянии «вкл». Третий дает возможность активизировать дополнительную подсветку в определенной области при постоянном основном освещении.

Монтаж осветительного прибора с датчиком движения

Рассмотрим на простейшем примере, из каких шагов состоит процедура монтажа светодиодной лампы, совмещенной с датчиком движения ультразвукового типа и фотореле в одном корпусе. Инструкция по установке включает следующие основные этапы:

  1. Перед началом монтажа необходимо удостовериться, что прибор не имеет внешних повреждений и полностью укомплектован согласно техпаспорту.
  2. Специальные уплотнители вставляются в отверстия в корпусе для ввода проводов.
  3. Обесточивается общая электросеть.
  4. Проводник прокладывается в устройство через уплотнители.
  5. Корпус светильника фиксируется на потолочной или настенной поверхности с помощью крепежных элементов или кронштейна.
  6. С питающего кабеля снимается оплетка, а с жил «фаза», «ноль» и «земля» (если прибор металлический требуется заземление) по 10 мм изоляции.
  7. Проводники подсоединяются к соответствующим контактам устройства и закрепляются крепежными винтами.
  8. Корпус собирается, подключается сеть и проверяется работоспособность лампы с датчиком.

При монтаже электроприборов крайне важно соблюсти фазность жил. Так, фаза обозначается буквой L, а ноль – N

Помимо них в устройстве могут располагаться другие клеммы – управляющая, вторая фаза, ноль. Также нужно знать цветовую маркировку кабеля. Синий провод соответствуют нулю, желто-зеленый – земле, а черный, красный, коричневый – фазе.

Подключение лампы с выносным датчиком

В случае, когда используется светодиодная лампа с отдельным датчиком движения, процедура монтажа выглядит следующим образом:

  1. Определяется и подготавливается место установки детектора (например, на середине потолка).
  2. На поверхности закрепляется подставка или кронштейн устройства.
  3. К контактам датчика от распредкоробки подсоединяется питающая проводка с соблюдением правила фаз.
  4. Далее сенсор подключается к лампочке – фазу и ноль в соответствии со схемой.
  5. Затем приборы собираются, провода изолируются и закрепляются, подается питание и проверяется исправность оборудования.

Основные технические характеристики

Так как светодиодный светильник для ЖКХ с датчиком движения является устройством комбинированным, то надо различать параметры излучателя света и используемого сенсора. К основным характеристикам светодиодного излучателя относятся:

  • мощность, измеряемая в ваттах (Вт), влияющая на потребление электроэнергии и уровень создаваемой освещенности;
  • цветовая температура, определяющая цветовое восприятие освещения;
  • рабочая температура нагрева светоизлучающих элементов;
  • количество излучающих LED-диодов внутри корпуса;
  • световой поток, измеряемый в люменах (Lm);
  • угол рассевания светового потока;
  • напряжение, необходимое для питания устройства;
  • уровень защиты IP XY от пыли и влаги.

Основные характеристики встроенного ИК-датчика:

  • чувствительность, определяющая радиус действия устройства;
  • максимальный угол обзора;
  • диапазон рабочих температур определяет способность использования устройства в экстремальных условиях.

Последний параметр датчика используется для определения возможности применения светодиодного светильника с датчиком движения для ЖКХ на открытом воздухе. Для уличных осветительных фонарей и прожекторов существенным показателем является уровень защиты IP XY.

Как работает лампа с датчиком

Существует 4 типа исполнения ламп с ДД, принципы работы которых рассмотрены ниже.

С инфракрасным датчиком

Данное устройство состоит из четырех основных частей:

  • Источник света
  • Датчик движения
  • Реле
  • Линза Френеля

Датчик настроен на улавливание колебаний инфракрасного спектра, которые издает тело, излучающее тепло. Определить наличие живого объекта в поле видимости просто, так как в инфракрасном диапазоне он будет «светиться» по сравнению с окружающими холодными предметами. Однако лучи сильно рассеиваются. Для того, чтобы их «собрать» и направить к фотоэлементу датчика используется линза Френеля.

Подача питания на лампу обеспечивается посредством реле, контакты которого замыкаются, когда фотоэлемент фиксирует присутствие. При обнаружении теплого объекта напряжение ИК датчика усиливается и реле срабатывает.

Внутри реле находится таймер, который активируется, когда из области видимости датчика пропадет объект, создающий излучение. Среднее время отключения составляет 2 минуты.

Недостатком ламп с инфракрасным датчиком является слабая чувствительность. ИК лучи лучше всего попадают на фотоэлемент, когда тело, генерирующее их подвижно. Если же объект не двигается, то фотоэлемент может их пропустить.

Также не стоит забывать, что тепло излучают не только живые объекты. Батареи, печки, плиты – все это может стать причиной ложных срабатываний датчика.

С ультразвуковым датчиком

Принцип работы данного устройства не сильно отличается от ламп с ИК датчиком. Оно не имеет в своем составе линзу Френеля и фотоэлемент. Однако тут имеется генератор и приемник низкочастотных волн.

Генератор создает низкочастотное звуковое излучение, не воспринимаемое человеческим ухом. Волны постоянно отражаются от объектов, окружающих датчик и возвращаются в приемник. Время возврата волн фиксируется. При появлении движущегося объекта время возврата волн будет меняться в зависимости от того, насколько ближе он приближается к генератору (ближе объект – короче волна возврата). При фиксации изменения длины волн лампа срабатывает.

Когда объект пропадает из зоны видимости датчика, активизируется реле времени, которое начинает отсчет. По истечении 2-3 минут устройство размыкает контакты, и лампа тухнет.

Недостатки ультразвуковых датчиков:

  • Негативное воздействие на животных
  • Узкий радиус охвата

С микроволновым датчиком

Данный тип устройств более удобен в использовании, так как может «видеть» объекты, находящиеся за стенами и перекрытиями. Светильник с микроволновым датчиком работает по тому же принципу, что и ультразвуковой. Отличием является лишь то, что излучаются не звуковые волны, а электромагнитные, которые способны проходить сквозь препятствия.

Недостатки:

  • Стоимость
  • Негативное влияние на ткани живых организмов

Комбинированные

Осветительные приборы с комбинированными ДД имеют большую чувствительность, так как могут в себе совмещать два типа датчиков. Например, в одном корпусе может быть интегрирован ИК и ультразвуковой датчики.

Установка автономного осветительного прибора

Чтобы установить светодиодный светильник, функционирующий на батарейках, нужно проделать следующие манипуляции:

  • выбрать прибор;
  • определиться с его местом размещения;
  • открыть заднюю крышку светильника и установить в пазы батарейки;
  • закрыть прибор;
  • установить с помощью крепежных элементов, прилагаемых к светильнику, или самоклеящейся основы на любую поверхность;
  • отрегулировать угол наклона плафона (если позволяют конструкционные особенности прибора).

Установка светильника на поверхность

Некоторые модели, такие как настольные, вообще не требуют установки. Их нужно только настроить и поставить в нужное место. Как видим, монтаж светильника светодиодного типа, работающего на батарейках, прост и не требует затраты времени и сил.

Установка

При монтаже энергосберегающих светодиодных ламп с датчиками движения важно учитывать то, в каком месте и для каких целей они устанавливаются. Многие специалисты рекомендуют их вешать на потолок или так, чтобы светильник смотрел максимально вниз

Потому что таким образом увеличивается рабочая площадь детектора. Но если нет такой возможности или надо следить за узкой территорией, то можно, конечно, повесить и на вертикальную поверхность. Тем более что почти все модели предназначены как для настенного, так и для потолочного монтирования.

Но есть факторы, которые стоит учитывать при установке ламп с ДД. К примеру, если они смонтированы внутри дома или квартиры, то нежелательно их размещать рядом с кондиционерами, тепловентиляторами, трубами отопления или в тех местах, где возможны потоки теплого воздуха. При монтаже светильников с датчиками в гараже или под навесом, где будет стоять автомобиль, необходимо выбрать такое место для расположения, чтобы детекторы не срабатывали на теплый двигатель автотранспорта.

Если рассматривать вариант с сетями уличного освещения, то в зоне действия датчика движения надо максимально предусматривать возможное положение веток деревьев или кустарников при ветре. А желательно, чтобы их в рабочей площади лампочки не было вообще.

Независимо от мощности следует соблюдать правила размещения такой лампы

Также на работу могут повлиять расположенные вблизи автодороги и магистрали, линии электропередач или вышки мобильной и сотовой связи. Потому что это приведет к ложному срабатыванию устройства. И тогда свет будет часто включаться или работать постоянно. А ведь изначальная идея ламп, светильников, прожекторов с ДД состоит в своевременном включении и включении для большей энергоэффективности. Хотя последние модели такого оборудования имеют регуляторы для точной настройки. А некоторые включают в себя функцию исключения домашних животных до определенного веса или реагируют только на человека. Но все же специалисты советуют комбинировать детекторы, чтобы свести к минимуму ложные срабатывания.

К тому же большинство датчиков движения обладают определенной степенью защиты. Для внутреннего монтажа рекомендуется выбирать лампы с IP 40, а для установки на улице потребуются уже с уровнем IP 50.

Настройка

Чтобы выставить оптимальные параметры работы лампочки с датчиком движения, надо понимать, при каких условиях он должен реагировать. Во многих моделях присутствует и датчик освещенности. Поэтому на корпусе встроены три регулятора, с помощью которых производится настройка:

  • Уровень чувствительности. Обычно обозначается SENS.
  • Время задержки. TIME.
  • Уровень освещенности. Обозначение – LUX.

Если с регулировкой времени задержки отключения все более-менее понятно, то показатель освещенности устанавливается на минимум, так, чтобы он срабатывал только при наступлении темноты или ночью. Уровень чувствительности тоже регулируется по желанию владельца. Для точной настройки можно сделать несколько пробных включений, чтобы понять, при каких условиях датчик будет реагировать, а при каких нет. Но, как правило, для первого раза все параметры выставляются на максимальное положение. Так легче будет видно, насколько хорошо реагирует детектор.

Настройка проводится непосредственно на лампе

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
