Потолочные светодиодные светильники Армстронг: монтаж и ремонт своими руками

Характеристики искусственного освещения

Общее количество света, излучаемое источником во всех направлениях – ЛМ (люмены).
Количество света, подаваемого на м2 площади помещения – ЛК (люксы – люмены/кв. м).
Цветовая температура, от которой зависит оттенок светового потока и настроение, создаваемое освещением – К (градусы Кельвина).
Индекс цветопередачи – Ra либо CRI, показывающий, насколько цветовая гамма освещенных предметов соответствует действительности. Измеряется в диапазоне от 0 до 100

Для проверки качества прибора нужно обратить внимание на кожу руки или вещи (розовые либо оранжевые), которые подсвечены светом – если они имеют зеленоватый оттенок, то цветопередача низкого качества.

Как подключить светильники на подвесном потолке: схема работы

Обычно установка светильников Армстронг не вызывает особых сложностей, так как размер ячейки и габариты самого устройства полностью совпадают.

Для того, чтобы произвести подключение, нужно использовать такие инструменты:

• Лестницу-стремянку;
• Комплект отверток;
• Плоскогубцы.

Установить светильники в подвесной потолок своими руками может человек, даже не сильно знакомый с миром электрики, так как ничего сверхсложного тут нет.

Инструкция по монтажу лампочек Армстронг довольна проста:

• Перед тем, как начать работу, с прибора нужно снять растры (как правило, это защитный пластик или стекло), оставляя лишь корпус;
• Далее в выбранную ячейку по диагонали под углом нужно вставить сам светильник;
• Когда прибор полностью «вошел» в потолок, его необходимо горизонтально провернуть и окончательно совместить с ячейкой.

Считается допустимым использовать одно крепление на две ячейки, а на четыре – не меньше четырех. Иначе во время работы придется дополнительно крепить светильник к потолку, чтобы снизить нагрузку и убрать риск обрушения конструкции.

Интерьер и светильники

При выборе осветительных приборов очень важным является то, насколько хорошо и гармонично они впишутся в имеющийся интерьер. Внешний вид светильников модели Армстронг нельзя назвать уж очень разнообразным. Но этот аспект не стоит относить к недостаткам ламп, ведь их дизайн полностью соответствует их предназначению. Армстронг предназначен для освещения помещений общего и офисного назначения:

• различного рода государственные учреждения;
• больницы и школы;
• офисы;
• промышленные предприятия и т.д.

Армстронг в интерьере

Как видим, вышеперечисленные учреждения относятся к общественным местам, поэтому акцентировать внимание на светильниках здесь нет необходимости. Наиболее гармонично и красиво данные светильники вписываются в подвесные потолки

Это связано с тем, что здесь декоративные плиты просто снимаются с потолка и заменяются лампами. Таким образом можно разместить осветительные приборы самым рациональным образом. Светильники линии Армстронг не перегружают имеющееся пространство, а также дают возможность экономить место там, где это необходимо. При этом они очень выгодны и практичны, благодаря наличию многочисленных преимуществ. Поэтому в современном мире они уверенно набирают все большую популярность, постепенно вытесняя менее выгодные осветительные приборы.

Резюме

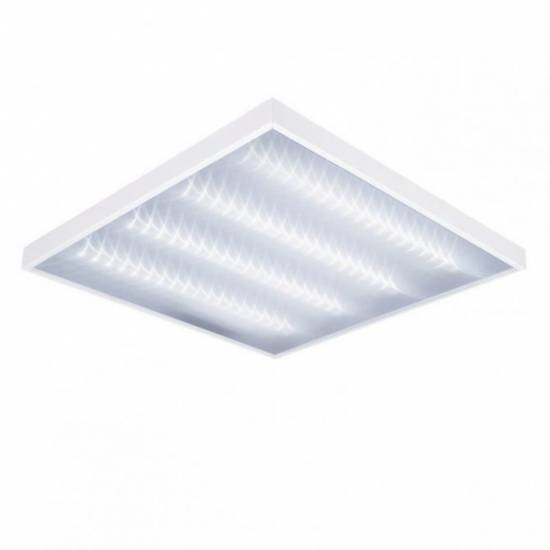

Подвесные светильники армстронг

Светильники «Армстронг» со светодиодами, безусловно, сегодня очень популярны. Ведь они не только надежны, но еще практичны и просты в эксплуатации. Они не нагружают электросеть, мгновенно зажигаются и не создают мерцающего блеска. Трудно найти более экономичный вариант организации освещения.

Светильники амстронг снижают потребность в электроэнергии в 5 раз, если сравнивать их с обычными приборами. А длительность их работы составляет около 50000 часов, что примерно равно 10 годам использования. При этом эффективность их светового потока на 50% больше, чем у люминесцентных ламп, и достигает 90%.

Помимо всего перечисленного, светодиоды безопасны. В них нет вредных составляющих и ртути, поэтому они не требуют особой утилизации.

Работает такое оборудование абсолютно бесшумно, не создает стробоскопического эффекта, и отличается минимальным инфракрасным и ультрафиолетовым излучением.

18.11.2013

Полезные советы

Люминесцентные лампы содержат в своем составе вредные химические компоненты, которые опасны для здоровья – например, ртуть

Поэтому особенно важно выполнять все работы аккуратно, стараясь не разбить колбу. Если колба все же разбилась, нужно открыть окна в квартире для вентиляции и собрать осколки в герметичную емкость. Во время установки нового источника света следует очистить от пыли поверхности светильника

Это увеличит продолжительность работы узлов и элементов устройства

Во время установки нового источника света следует очистить от пыли поверхности светильника. Это увеличит продолжительность работы узлов и элементов устройства.

Люминесцентные лампы походят для дневных светильников. Они экономичны, дают яркий свет, используются в накладных и встроенных светильниках и приборах типа Армстронг. Но, несмотря на долгий срок службы, лампочка может сломаться и перегореть. Менять лампочку нужно аккуратно, внимательно и с соблюдением техники безопасности.

Здравствуйте, уважаемые читатели Elektrika56!

Буквально на днях обратился к нам за помощью мужчина. Вышел из строя встраиваемый потолочный светильник Армстронг. Сам разобраться не смог, решил вызвать электрика.

К сожалению, мы в этот момент были на приличном расстоянии от Оренбурга. Поэтому помочь не смогли.

Хотя ничего особенно сложного в ремонте светильника типа Армстронг нет.

Давайте вместе разберемся, что же в нем могло сломаться. И как можно самостоятельно вернуть светильник в строй без глубоких познаний электротехники и спец инструментов.

Вообще, с такими светильниками сталкиваться приходится довольно часто. Армстронг вещь распространенная и довольно капризная

Можете обратить внимание, в местах, где установлено много светильников Армстронг, всегда найдется такой, где 2-4 лампы не горят

Имеется ввиду люминесцентный вариант светильника, тот который с лампами, стартерами и пускорегулирующим аппаратом (ЭмРА или ЭПРА).

Прежде всего, напомню о технике безопасности. Старайтесь не работать под напряжением и аккуратнее на стремянке!

Итак , для того, что-бы определить неисправность, необходимо снять отражатель. Для этого отгибаем фиксаторы, расположенные по бокам.

Первым делом — отверткой-тестером проверяем напряжение на входе в светильник. Потому-что всякое бывает. Может быть, дело и не в светильнике вовсе.

Одна из самых распространенных неисправностей — это сгоревшая лампа. Если в светильнике два ЭмРА, из-за одной сгоревшей лампы не будет гореть пара ламп. Если ЭмРА в светильнике один — сгоревшая лампа гасит весь светильник.

Иногда, неисправную лампу можно определить на глаз, по наличию темных участков возле контактов. В любом случае лампу с потемнением лучше заменить. Недолго ей осталось работать.

Если темных участков нет, меняем все по очереди, ставим заведомо рабочие. Не лишним будет на этом этапе внимательно осмотреть гнезда, в которые вставляются лампы. Ищем отошедшие провода или оплавленные контакты (такое бывает не очень часто).

В 73% случаев замена ламп помогает.

Если не помогло, ищем дальше.

В светильниках с ЭмРА имеют место быть стартера.

Выглядят вот так.

Отличаются по цвету и рабочему напряжению. На цвет можно внимания не обращать. По напряжению подбираем такой же, как и стоял. Для ламп 18Вт это стартер ST151 4-22Вт (Опытные владельцы встраиваемых потолочных светильников типа Армстронг обычно имеют в запасе две — три новых лампы и с десяток стартеров. Цена их невысока.)

На глаз неисправность стартера не определить. Бывает корпус стартера рассыпается от старости, а он работает. А бывает наоборот.

Так что поочередно заменяем стартера на заведомо исправные. Я обычно проверяю стартера и лампы на рабочем светильнике. Ну, что бы время проведенное под потолком сократить.

Если замена стартера не дала ожидаемого результата — остается один вариант — заменить пусковой аппарат. Его еще называют дроссель. В моем случае это ЭПРА, который просто просится на замену

Обратите внимание на потемнение и вздутости на корпусе. Так бывает из-за скачков напряжения

Аккуратно отсоединяем провода, предварительно сфотографировав или зарисовав схему. Так будет проще собирать. Крепление ЭПРА к корпусу неразъемное, я его просто высверлил.

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

1. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

1. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

1. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

каркас для потолка

Продольные и поперечные профили подвесной системы

1. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

1. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м	Количество плит, шт.	Стеновой профиль, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3х3	25	4	2	12	10	9
3х4	34	5	3	16	15	12
3х5	42	6	4	20	20	15
4х4	45	6	6	24	18	16
4х5	56	6	8	30	24	20
4х6	67	7	10	30	30	20
5х5	70	7	8	40	36	25
5х6	84	8	10	40	45	25
5х7	98	8	12	48	63	30

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Типы рассеивателей

В промышленности рассеиватели под Армстронг выпускаются в различном исполнении: прозрачные, матовые, белые, цветные. Существуют однотонные, ребристые, сетчатые изделия, с кружочками, полосками, цветами, разводами. Поверхность панелей бывает гладкая, рифленая, с тиснением, шероховатая.

Матовые рассеиватели светодиодных потолочных светильников Армстронг

Наиболее распространенные типы рассеивателей представлены далее. Опал – матовая поверхность с желтым оттенком. Пропускная способность света составляет 65%.

Рассеиватель Опал

Сота – внутренняя структура напоминает пчелиные соты. Используется для декорирования интерьера в помещениях магазинов, торговых, выставочных залов. Пропускная способность света составляет не менее 80%.

Рассеиватель Сота

Пинспот – снижает резкость светодиодов, величину свечения. Излучение становится комфортным для глаз. По прошествии длительного периода времени материал остается таким же прозрачным, без желтизны и не меняет свои идеальные характеристики. Пропускная способность света составляет 90%.

Светильник Пинспот

Колотый лед – панель текстурирована маленькими «льдинками». Рисунок расположен хаотично по всей поверхности. Подходит для создания уютной атмосферы в залах баров, кафе, ресторанов, где посетители смогут полюбоваться на изящную отделку потолка. Легко чистится и моется. Потери света составляют не более 15%.

Рассеиватель Колотый лед

Призма – не выделяет токсичных веществ, структурирован маленькими призмами. Хорошо подходит для мест общественного пользования: музеев, картинных галерей, выставочных залов. Пропускная способность света составляет 85%.

Рассеиватель Призма

Микропризма – офисный вариант рассеивателя. Равномерно распределяет свет по всему помещению. Оптимальный вариант в больших рабочих залах, отличающийся некрупным рисунком с геометрическими фигурками призм. Материал прочный и долговечный. Пропускная способность света составляет 80-85%

Рассеиватель Микропризма

Каждый отдельный тип рассеивателя индивидуально подбирается под интерьер конкретного помещения, его функциональное назначение, технические характеристики, необходимость величины светового потока.

Преимущества и недостатки использования

Внешне растровые осветители выполнены в элегантных эстетичных формах с лаконичным дизайном. При этом имеют ряд существенных технических и пользовательских преимуществ по сравнению с другими типами осветительных изделий.

• высокая эффективность и равномерность распределения света;
• широкий диапазон световых потоков с рассеивающим эффектом при оптимальной плотности освещения без пульсаций и мерцаний;
• создают благоприятный и комфортный микроклимат для длительного пребывания в помещении;
• скрытые за каркасной решеткой источники света исключают неблагоприятное воздействие на зрение световых потоков;
• экономное энергопотребление вследствие использования энергосберегающих источников света;
• дополнительная защита светодиодных ламп и люминесцентных трубок от внешних механических воздействий;
• конструкция способствует свободному доступу и циркуляции воздуха, что исключает перегрев изделия;
• безопасные и долговечные в работе;
• простота установки и демонтажа на потолочных покрытиях.

К недостаткам растровых светильников можно отнести разве, что их не принято использовать в жилых помещениях. Но этот недостаток вызван не эксплуатационными качествами, а тем, что они не способны конкурировать внешними параметрами и дизайном с многообразием и красотой современных люстр, настенных и напольных светильников.

Однако хорошее качество света и мягкость рассеивающего эффекта экономичных европейских моделей вместе с невысокой стоимостью находят им применение в домашних условиях – в прихожих, подсобных помещениях, мастерских, гаражах и т.п.

Установка и подключение к электросети

Светильники меняют, когда делается ремонт. Перед подключением оборудования обязательно нужно обесточить провода и осуществить монтаж в потолок. Для каждого типа покрытия есть свои способы установки. Подвесной потолок Армстронг, состоящий из квадратных плит в металлическом профиле, монтируют следующим образом:

1. Приподнимается плитка в нужном месте, смещается и вынимается из ячейки.
2. Проводка к месту установки прокладывается над подвесным потолком и состоит из двух (фаза, ноль) или трех (фаза, ноль, земля) жил.
3. Перед монтажом требуется разобрать корпус лампы, сняв рассеиватель.
4. Концы проводов зачищаются и подключаются к светильнику, как указано на схеме производителя. В отдельных моделях способ подсоединения другой. В прижимные клеммы вставляется зачищенный провод и проверяется прочность контакта. Для этого надо подергать за жилу. Кроме того, можно сделать скрутку зачищенных проводов, которые потом заизолировать. Или подключить посредством клеммной колодки. Коммутационный узел будет скрыт от взглядов людей корпусом изделия.
5. Вставить рассеиватель обратно в корпус осветительного прибора.
6. Поместить светильник в ячейку. Данное оборудование легкое, поэтому не стоит беспокоиться, что лампа упадет на голову.

Светильники накладного типа можно устанавливать на любой потолок, прикручивая корпус к поверхности. Проводку делают по специальному желобку, который потом шпаклюется, либо по наружному кабель-каналу.

Как установить потолок Армстронг в типовой квартире

Главная проблема при установке потолка Армстронг в квартире – снижение уровня минимум на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и выдержать его горизонтальность. Еще одна сложность – укладка плиток. Чтобы завести плиту в ячейку, ее (плиту) требуется наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не влезет.

Если потолки в квартире выше 275 см, установку Армстронга выполняют по обычной технологии. При этом чистовая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте перекрытий потолки Армстронг рекомендуется монтировать только в помещениях с периодическим пребыванием людей, например, в коридоре.

Видео — Установка зеркального потолка армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в монтаже и обслуживании, обеспечивает легкий доступ к коммуникациям и подходит практически для любых помещений, главное – подобрать подходящий материал плит и дизайн.

Светильники Армстронг: взгляд профессионала

Базовые принципы работы

«Начинка» светильника

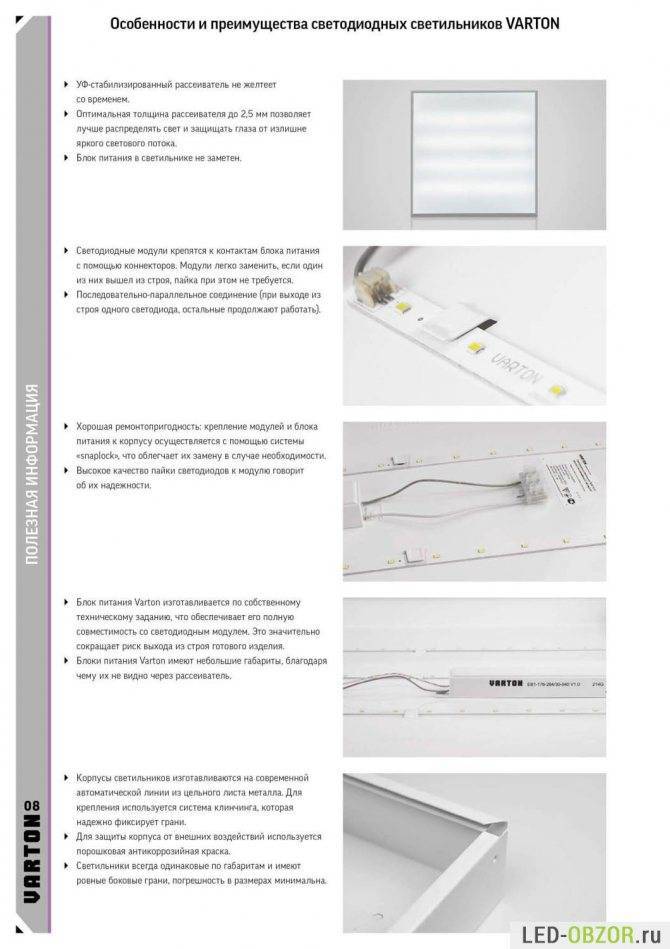

Как и большинство потолочных светодиодных светильников, Армстронг устроен по достаточно простой схеме:

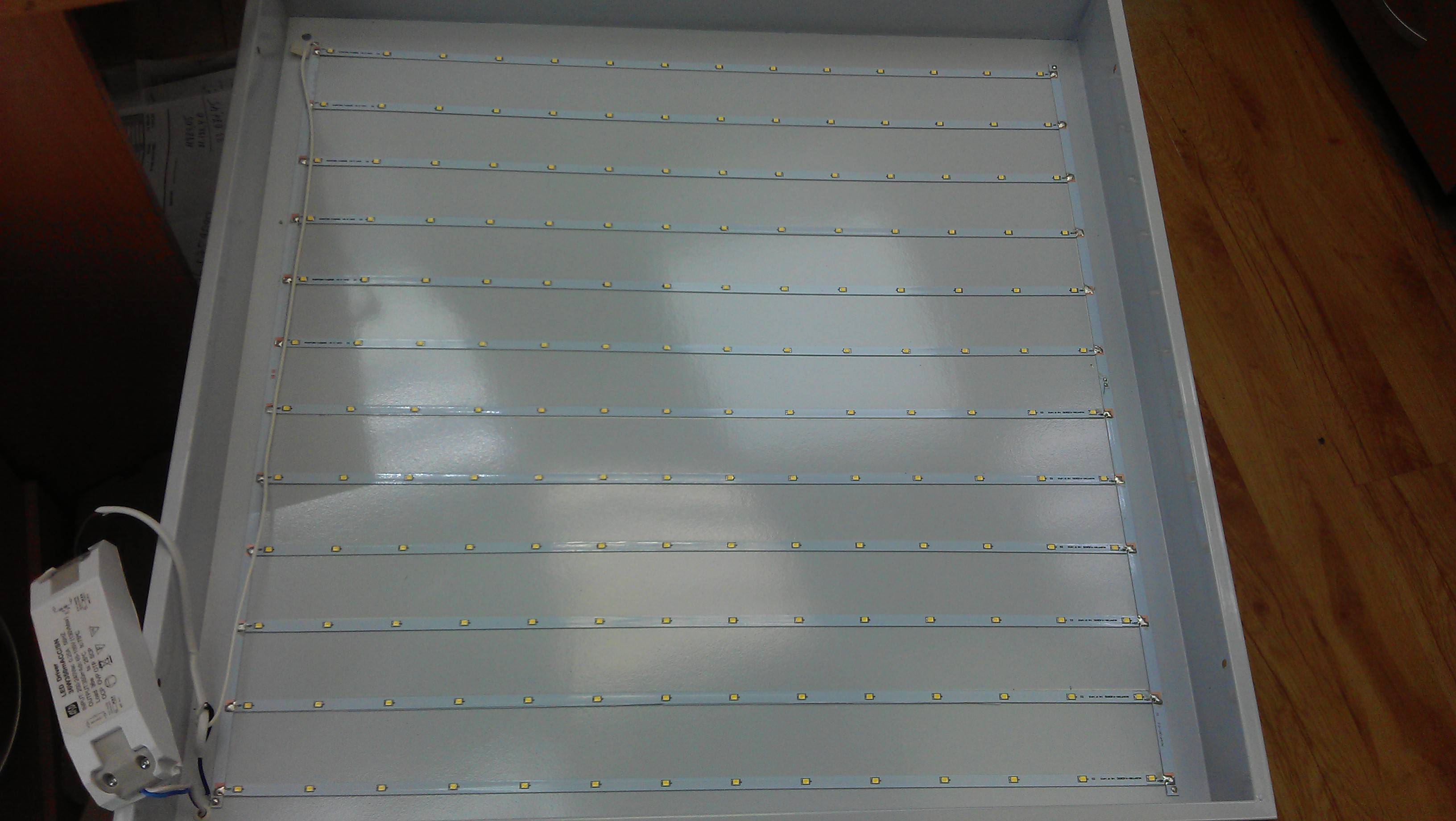

• Основу светильника составляет светодиодная лампа, представляющая собой комбинацию из нескольких светодиодов. Главными факторами, влияющими на мощность светильника, являются тип используемых светодиодов, а также – их количество.
• Все светодиодные элементы светильника объединяются (последовательно, параллельно или по смешанному типу) в единую цепь, и через трансформатор подключаются к источнику питания.
• Обязательным элементом, входящих в комплектацию светильников светодиодного типа, является радиатор. Основная задача радиатора – обеспечение надежного отведения тепла, которое выделяют светодиоды при работе.

Большинство светильников линейки Армстронг используют несколько светодиодных ламп: это необходимо для обеспечения достаточного уровня освещения.

Применение светильников

Немаловажным фактором, влияющим на качество освещения, является также корпус, в который заключены светильники, потому как для Армстронга характерны качественные корпуса, позволяющие встраивание светильников в потолок без зазоров.

Значительная часть потолочных светильников Армстронг выполняется в корпусах, габаритами повторяющих потолочные лампы «ЛВО4х18», что позволяет производить их постепенную замену при переоборудовании дома или офиса.

Где применяются светильники Армстронг?

Область применения потолочных встраиваемых светильников Армстронг довольно широка. В первую очередь это, конечно же, офисные помещения. Именно в офисах, спроектированных по принципу «open space», чаще всего устанавливают светильники Армстронг потолочные люминесцентные —  потолочные потому что настенные или подвесные варианты светильников не обеспечивают достаточно качественного освещения офисного пространства.

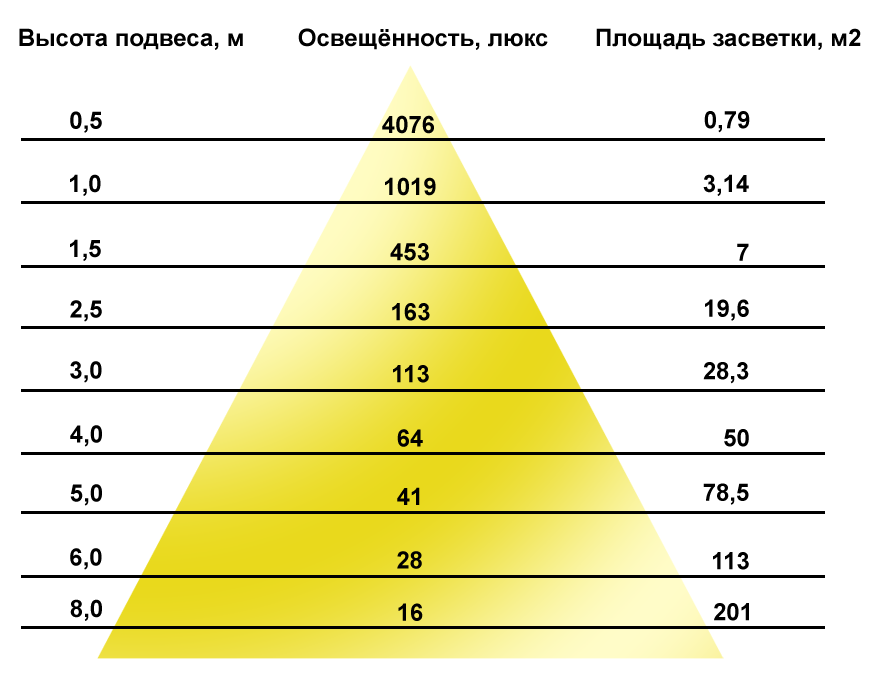

Таблица освещенности для светильников Армстрог

Другая сфера применения светильников Армстронг – это общественные здания и хозяйственные помещения. Здесь на первый план выходит экономичность светодиодных моделей: когда необходимо длительное время освещать большую площадь, величина энергопотребления является одним из ключевых факторов.

Устанавливать Армстронг в жилом доме тоже можно, но здесь нужно очень внимательно относиться к выбору помещения. Достаточно «холодный» спектр свечения не подойдет для спальни или гостиной, а вот в ванной или коридоре такой светильник будет вполне уместен.

Также нельзя не отметить, что оптимальными для установки светильников этого типа являются подвесные и реечные потолки. Вмонтированные в реечный потолок светильники Армстронг этого же типа смотрятся вполне органично!

Подготовка потолка

Как и другие виды подвесных потолков, Армстронг полностью скрывает недостатки чернового перекрытия, поэтому подготовка поверхности заключается в удалении старого отслаивающегося покрытия. Если побелка или краска крепко держится на потолке, ее можно не удалять. В случае отслоения отдельных участков или разрушения штукатурки отпавшие куски старой отделки могут повредить плиты, поэтому лучше их удалить, а щели и трещины заделать цементной или алебастровой шпаклевкой.

Снятие штукатурки

Заделка трещин на потолке

Потолки Армстронг с мягкими плитами боятся воды и при намокании падают на пол и ломаются. Поэтому в помещениях, где возможны протечки воды, необходимо выполнить гидроизоляцию потолка.

Между чистовым потолком и перекрытиями остается расстояние 20-25 см, в котором можно разместить звуко- и теплоизоляционные материалы. В этом случае сначала монтируют каркас из деревянного бруска для волокнистых плит утеплителя, располагая его так, чтобы он был смещен относительно каркаса подвесного потолка. Укладывают утеплитель и закрывают его паропроницаемой влагоизоляционной пленкой. При использовании пенополистирола, его крепят прямо к черновому потолку на клей и дюбели-грибки.

Монтаж каркаса поверх утеплителя

Преимущества светильников Армстронг

Данная конструкция осветительного прибора позволяет добиться следующих положительных характеристик:

• Монтаж осуществляется просто заменой ячейки потолка на светильник.
• Количество устанавливаемых приборов освещения будет таким, сколько надо для создания нужного уровня освещения.
• Перегрев исключается из-за применения рассеивателей света.
• Работа бесшумная.
• Монтаж/демонтаж предельно прост.

Специфическая конструкция потолка позволяет в любой момент получить доступ к коммуникациям.

Единственным недостатком является малая эстетичность, поэтому, как правило такие светильники и потолки применяют в офисах, производственных помещениях, госучреждениях.

• Как выбрать офисные светодиодные светильники — смотрите инструкцию здесь! Фото готовых решений + ответы электрика
• Выбираем лучшие линейные светодиодные светильники: виды, правила монтажа и советы по выбору LED светильников (130 фото)
• Светодиодный дюралайт — устройство, виды, варианты и схемы подключения (130 фото + видео)

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Устранение поломки люстры с дистанционным управлением

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры

Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения

Если отгорел, паяют на место. Проверяем поочередно все детали.

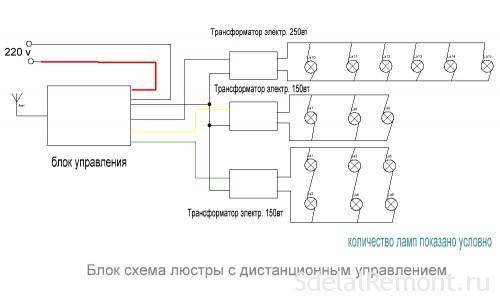

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Видео:
