Дом из вертикального бруса: новая технология строительства, чем лучше сруба и сколько стоит

Норвежский дом, его преимущества

Подобный стиль строительства представляет собой практичное решение. Деревянные заготовки, расположенные вертикально, не дают усадки, поэтому при строительстве норвежских домов отсутствует после усадочный период.

Это быстро возводимые дома, их строительство и запуск в эксплуатацию происходит в течение нескольких месяцев.

Заготовки для строительства изготавливаются из высушенного до определенного уровня влажности деревянного сырья, и представляют сборную конструкцию из нескольких элементов. Между элементами заготовки возникают воздушные полости, что делает такой дом более теплым. Дом из вертикального бруса в 1,5 раза теплее дома из клееного и в 2 раза теплее дома из оцилиндрованного бревна.

Все заготовки обработаны на строгально — фрезерном станке и имеют ровную и гладкую поверхность. Такие дома не нуждаются в дальнейшей отделке, кроме защиты древесины.

При производстве заготовок не используются клеевые составы, это экологически чистые дома.

Заготовки можно выполнять из нескольких пород дерева и совмещать их в одном строении. Например, наружная часть дома может быть изготовлена из лиственницы, обладающей высокой устойчивостью к влаге. А внутреннюю часть дома можно выполнить из кедра, известного своими целебными свойствами и высоким содержанием антиоксидантов. Сосна так же может быть применена для производства вертикального бруса.

Заготовки очень легкие, одну заготовку может перенести один человек, что позволяет возводить дома в труднодоступных местах для техники.

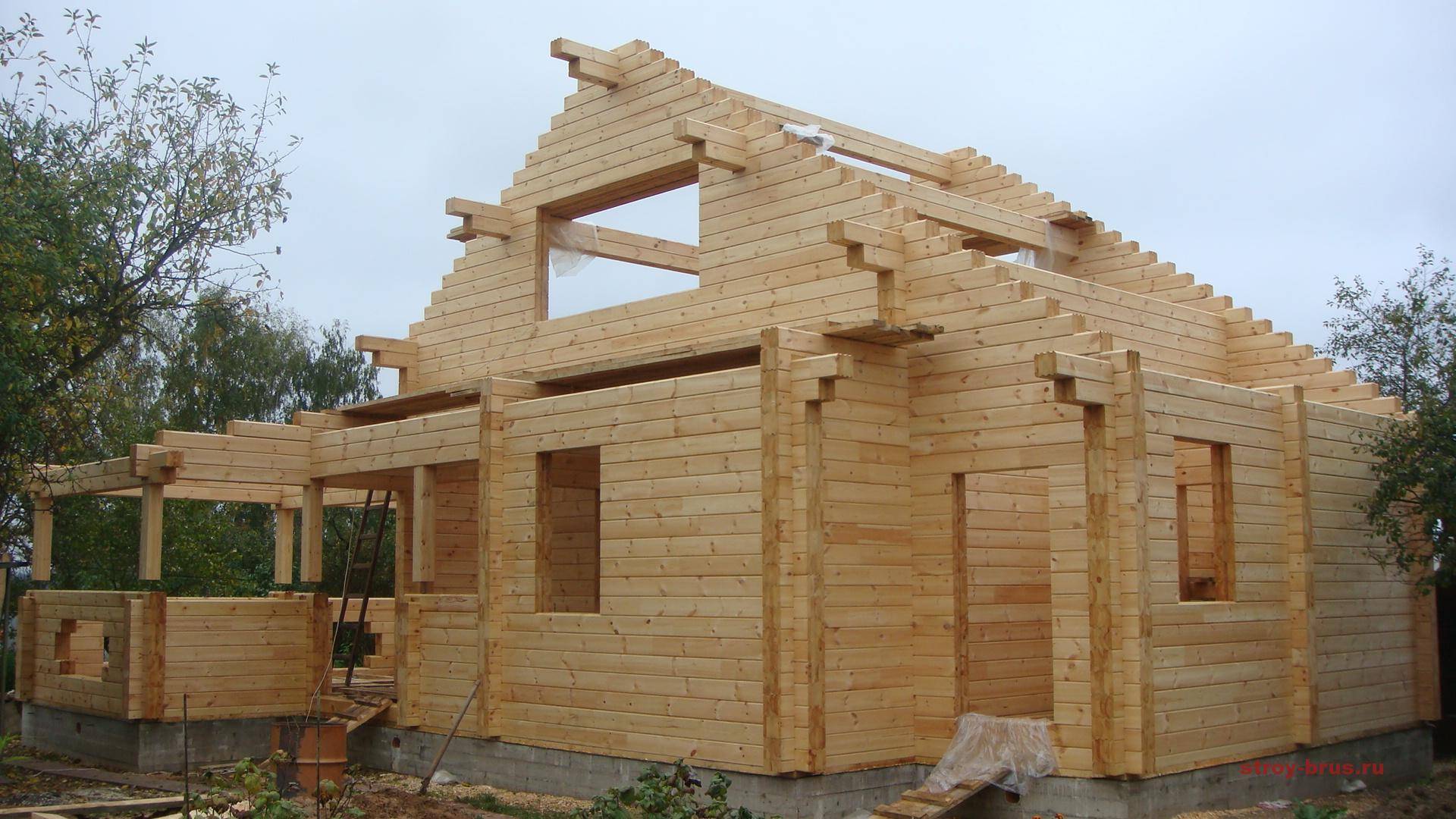

5 этап. Строительство стен дома из профилированного бруса

Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда

Особенное внимание следует уделить трем аспектам:

1. Сращивание бруса по длине.

Виды сращивания представлены на картинке.

Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса

2. Угловое соединение бруса (ГОСТу 30974 – 2002).

Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.

Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.

Соединение (рубка) бруса в “теплый угол”«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.

Варианты, как сделать теплый угол из бруса

Соединение бруса в “ласточкин хвост”1. Ласточкин хвост

Соединение бруса “полуласточкин хвост”2. Полуласточкин хвост

Сборка бруса в “чашу” (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.

Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.

Способ рубки в коренной шип (теплый угол из профилированного бруса)

Способ сборки угла деревянного дома из бруса в “теплый угол”

Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.

Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.

3. Формирование простенка

Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).

Способы (виды) крепления/соединения деревянного бруса:

Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;

Шиповое соединение бруса в “ласточкин хвост” (схема + чертеж с обозначением мест стыковки)ласточкин хвост;

Материал подготовлен для сайта www.moydomik.net

Сборка бруса в “чашу” (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).

Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.

Крепление бруса нагелями

Соединяются венцы между собой с использованием деревянных нагелей.

Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.

Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.

Нагели помимо усиления узла препятствуют скручиванию бруса.

При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.

Установка нагелей в брусе:

• нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
• одним нагелем соединяются только два бруса;
• сверление бруса под нагель выполняется строго вертикально;
• устанавливаются нагели со смещением относительно друг друга;
• расстояние между нагелями в брусе на удалении 1,5-2 метра;
• влажность нагеля должна соответствовать влажности бруса;
• загоняется (забивается) нагель киянкой;
• длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.

Схема монтажа нагелей в брусе

Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.

Пружинный узел для бруса

Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»

Пружинный узел “Сила” для профилированного бруса

Клееный брус

Плотники старой школы могли видеть клееный брус разве что в кошмарных снах. Опыт, наработанный годами, при его использовании им не пригодится. Отряд «пионеров» способен собрать из клееного бруса дом за считанные часы. Преимущество клееного бруса заключается в том, что дом, возведенный с его помощью, не дает усадки и сразу пригоден к проживанию в нем.

Клееный брус

Клееный профилированный брус

Клееный брус изготавливается из ламелей – небольших по размеру досок. Их толщина и длина могут быть совершенно любой (решает производитель). У клееного бруса можно выделить ряд преимуществ, среди которых главное — полноценная и равномерная сушка ламелей.

Количество и размер ламелей в одном блоке бруса может быть различным. Лучшие их стороны располагаются наружу, худшие наоборот — внутрь. Соединяется между собой клееный брус точно так же, как и профилированный – при помощи паза и шипа. Из недостатков можно выделить лишь высокую стоимость получаемого бруса.

Строительство дома из профилированного клееного бруса

Решив возводить загородный дом из клееного бруса, необходимо представлять, что вы получаете в итоге. Дома из клееного бруса характеризуются прекрасным тепло- и воздухообменом, снижая вентиляционные требования к помещению. Дома, построенные из клееного бруса, очень быстро прогреваются и удерживают внутри себя тепло. Чтобы извлечь из этого максимальную пользу, от отопления нужно:

• Прогрев всей конструкции вглубь (эффект русской печи);
• Максимально быстрая скорость нагрева;
• Воздействие на воздушную массу в помещении должно быть сведено к минимуму;
• Экономичность

Подобными характеристиками может похвастаться лишь инфракрасное отопление, получившее широкое распространение в последние два десятилетия в скандинавских странах как экологичное и самое экономичное.

Технология натури

Этой технологии, получившей у специалистов название «naturi», уже около ста лет, и за это время ее основы постоянно менялись и совершенствовались. На данный момент вертикальный брус как изделие – очень сложный элемент, состоящий из криволинейных соединений по специальным пропилам в древесине, обеспечивающих прочное соединение, минимальную усадку конструкции, невосприимчивость к влажности и отсутствие трещин и деформаций при эксплуатации нагруженного здания. Согласно расчетам нагрузок, дом из вертикального бруса, возведенный по методике naturi, можно строить высотой в 1-3 этажа без опасений его деформирования или усадки, а эстетичная текстура бруса позволяет не осуществлять наружную отделку стен и перекрытий, за исключением собственных предпочтений хозяев дома. На рисунке выше и ниже приведен индивидуальный проект коттеджа, построенного с применением технологии naturi, а также его поэтажная планировка.

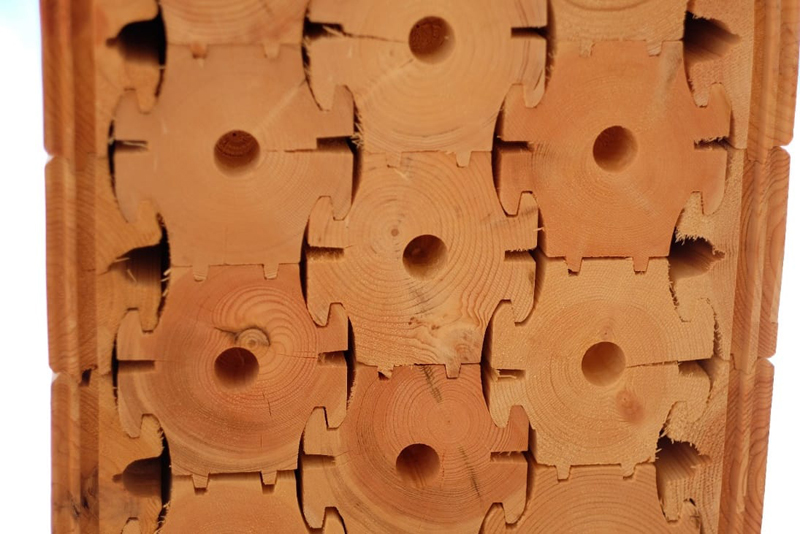

Из-за сложного сечения бруса (рисунок ниже) холодный воздух встречает на своем пути непреодолимое препятствие в виде лабиринтов, которые сохраняют тепло в доме, и придают конструкции высочайшую прочность. Соединяются отдельные элементы бруса в нескольких местах сложными элементами «паз—планка». По плоскости стены происходит дополнительное усиление крепления бруса нагелями (шпунтами), по верху и низу каждого брусового элемента.

Также шпунтами усиливается крепление бруса размещаются по верхней и нижней обвязке из бруса, к которой крепится основная несущая конструкция. Друг с другом по всей стене брус соединяется методом «паз в паз», плюс делается дополнительное усиление нагелями в горизонтальной плоскости. Стандартная толщина вертикального бруса – ≥ 180 мм. Такой деревянный конструктор позволяет собрать и подготовить к заселению дом за 4-5 месяцев. полностью возводится объект площадью в 200 кв. м.

В чём заключается новая технология деревянного домостроения из вертикального бруса

Технология под названием Naturi впервые была опробована в Австрии примерно сотню лет назад. Сейчас усилиями современных строителей она отшлифована и доведена до совершенства.

Современный вертикальный брус – это очень сложное изделие с системой креплений

Криволинейные пропилы прочно сцепляют элементы конструкции и при этом практически не подвергаются усадке. Стены из такого материала не трескаются и не деформируются под высокой нагрузкой, а это позволяет увеличить этажность деревянного дома до 3 этажей.

Требования к материалам для строительства

Качество бруса – важная составляющая успешного строительства. Самой популярной в этом плане является лиственничная древесина. Она не боится перепадов температуры и почти не деформируется от длительного контакта с влагой. Ещё один отличный вариант – кедр. Дома из него обойдутся недёшево, но в качестве бонуса вы получите целебное воздействие кедровой древесины.

Важные требования к вертикальному брусу:

• отсутствие дефектов в виде сучков и трещин;
• идеальная просушка, не более 12 процентов влажности;
• строгие геометрические формы.

Качественный брус не имеет большого веса, так что работать с ним можно без спецтехники, вручную

Такие дома можно ничем не обрабатывать изнутри и снаружи. Дерево имеет красивую структуру и может оставаться в своей естественной красоте.

Перед началом стройки весь материал сортируется.

В соответствии с проектом, часть элементов распиливается на отрезки нужной длины. Во всех элементах должны быть готовые отверстия под нагели

Какой фундамент используют для домов из вертикального бруса

Деревянные дома имеют сравнительно небольшой вес, так что не требуют особо прочного и заглубленного основания. Традиционно под такие конструкции устанавливают ленточный фундамент. В этом случае в доме можно устроить подвал. Второй по популярности вариант для строительства дома из вертикального бруса – столбчатый фундамент. Столбы объединяют обвязкой, на которую и монтируется брус.

Если дом расположен на участках с болотистым или зыбучим грунтом, правильным решением будет плитное основание

В чём заключается технология строительства дома из вертикального бруса

Сборка дома из вертикального бруса чем-то напоминает работу с детским конструктором.

Элементы приставляются один к другому, гребни входят в пазы и дополнительно материал фиксируется нагелями

Важно контролировать вертикальные и горизонтальные плоскости с помощью строительного уровня

Особенностью такой сборки является то, что углы имеют монолитную структуру. Вся сборка идёт очень быстро, дом можно собрать за считанные дни. Внутри стен из древесины остаются небольшие воздушные карманы, которые улучшают теплоизоляционные характеристики здания.

Так как вертикальный клееный брус имеет очень сложную конфигурацию соединений, собранные из него стены очень прочные. Дополнительно верхний и нижний край стен укрепляется шпунтами.

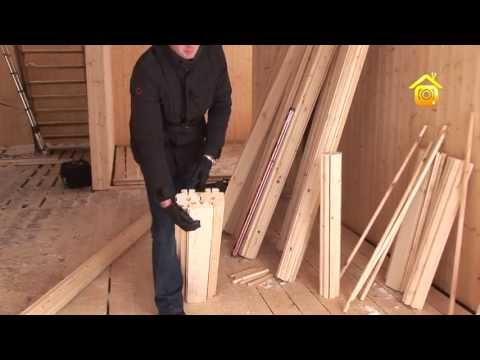

Подробнее о технологии в этом видео материале:

Watch this video on YouTube

Для домов в средней полосе России достаточно толщины материала в 18 сантиметров. Учитывая минимальный срок усадки, дом можно заселять уже через 3-4 месяца.

Преимущества технологии Naturi

1. При изготовлении пиломатериалов для брусового дома используется только массив дерева, часто – северных пород, что придает брусу прочность и плотность;
2. Устойчивость здания к механическим и сейсмическим нагрузкам обеспечивает безопасность проживания и эксплуатации жилья;
3. Отличная звукоизоляция и износостойкость строительных поверхностей;
4. Строительство без вредных токсичных клеевых составов и теплоизоляционных слоев, экологичность;
5. Прочный монтаж методом «паз-планка»;
6. Отсутствие усадки при укладке бруса вертикальным способом обеспечивает быстрое строительство и такое же быстрое начало эксплуатации дома.

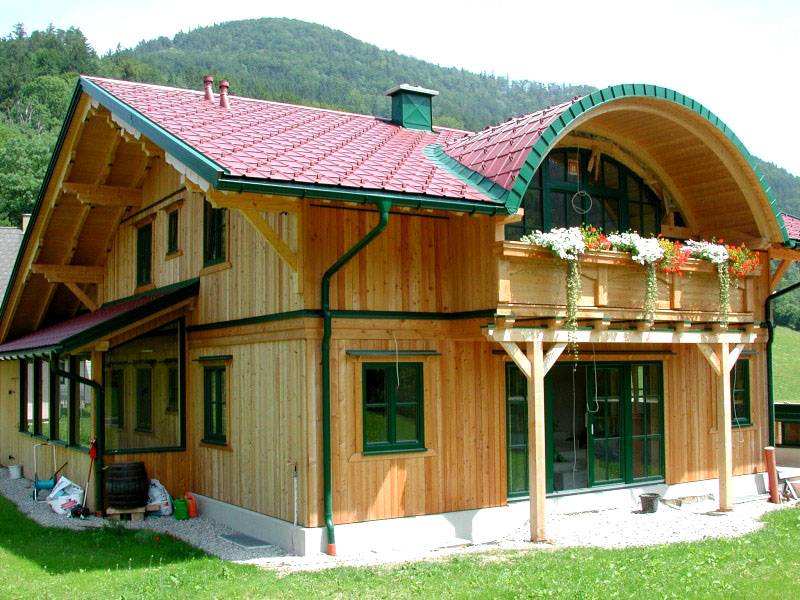

Проект норвежского дома из вертикального бруса

Проекты домов

Отличие технологии naturi от других способов деревянного строительства состоит всего их трех пунктов, но они обеспечивают все те преимущества, о которых было сказано выше:

1. Вертикальная сборка конструкций полностью исключает усадку коробки здания;
2. Высокая точность заводского изготовления элементов дома обеспечивает правильность геометрии объекта и высокую скорость сборки здания;
3. Отсутствие клееных деталей и слоев бруса;
4. Минимальная влажность из-за камерной сушки бруса – это последовательное превращение сборных элементов в единый конструктивный массив. По мере эксплуатации вся древесина, используемая при строительстве, набирает влажность одинаково, а значит, и разбухает одинаково, что способствует более прочному сцеплению элементов и конструкций между собой.

Пример уплотнения элементов дома из вертикального бруса

Преимущества сборки из вертикального бруса перед жильем из горизонтальных элементов:

1. Вдоль волокон древесина усаживается в 80 раз меньше, чем в поперечном направлении;
2. Шпунты (нагели) считаются самым прочным соединением деревянных элементов, что сказывается на прочности дома;
3. Сухой брус, набирая влагу при эксплуатации готового дома, уплотняется, что улучшает звукоизоляцию, ветрозащиту и тепловые показатели здания;
4. Дом из вертикального бруса не требует принудительной вентиляции благодаря существующему естественному обмену воздуха;
5. Проекты домов из вертикального бруса могут быть любой формы и сложности;
6. Унифицированные детали позволяют монтировать каркас в несколько раз быстрее.

Сырье для технологии натури – тонкие бревна хвойных пород деревьев. На ошкуренных бревнах удаляют мягкую наружную часть древесины, оставляя только сердцевину, и из нее нарезают на доски стандартной длины – 2,5 метра, 3 и 6 метров. Сушка заготовок производится сначала естественным способом – на воздухе без воздействия солнечных лучей, а затем в сушильной камере. На выходе влажность пиломатериала не должна превышать 12%.

Отделывая такой дом из вертикального бруса, можно использовать для наружных стен лиственницу, а для внутренних поверхностей – кедр, который, кроме красивой текстуры, имеет лечебные свойства благодаря фитонцидам, содержащимся в его древесине. В любом случае, проекты домов из вертикального бруса в долгосрочной перспективе обойдутся застройщику дешевле из-за более длительной эксплуатации, поэтому цены на материал и строительство – не главное в выборе материала и проекта.
Внутренняя отделка из кедра

В заводской комплект дома по технологии naturi входят следующие профилированные элементы:

1. Фрезерованный профилированный брус;
2. Сложные фрезерованные элементы для наружной и внутренней отделки здания;
3. Доска для нижней и верхней обвязки, на которую крепится кровля и стены;
4. Шпунты или нагели для соединения бруса друг с другом и с обвязкой;
5. Финишный профиль.

Весь вертикальный брус новая технология деревянного домостроения которого используется в naturi – это сложный фрезерованный деревянный профиль с точно совмещенными отверстиями для шпунтов по торцам и по длине элемента. Как он выглядит, показано на первом рисунке.

Деревянные элементы для отделки дома – это плоские снаружи и профилированные изнутри изделия. Точность сборки обеспечивается компьютерным программированием всех элементов с последующей 3-D визуализацией процесса сборки. Поэтому строительство такого дома представляет собой сбору плотно подогнанных друг к другу элементов, и недостатки такого монтажа практически отсутствуют. Элементы – широкого назначения, то есть, из них можно собирать как стены разной толщины, так и перегородки или горизонтальные плоскости.

Двухрядные брусовые стены имеют толщину 300 мм, трехрядные – 400 мм. Типовые проекты имеют однорядные перегородки минимальной толщиной 100 мм, максимальной – 200 мм.
Сборка дома из вертикального бруса

Способы монтажа

Чтобы отдельные элементы конструкции соединялись прочно, нужно пользоваться дополнительными средствами монтажа. Это гвозди и болты, металлические и деревянные нагели, глухари и уголки, скобы и деревянные шипы. У каждого метода есть свои особенности. Используя металлические монтажные средства соединения, нужно позаботиться о пропитке металла, чтобы позже на дереве не проявилась неизбежная коррозия, например, при креплении бруса к брусу болтами.

При установке первого ряда на фундамент используют анкерные болты, монтируя брус к Т-образному оголовку. Перед тем как выкладывать начальный уровень, нужно иметь хорошо высушенные и пропитанные антисептиком деревянные детали. Венцовый слой должен быть основой всему дому, чтобы не произошло деформации каркаса.

Эксплуатация дома

коробка для кухни (слева у стены)

Дом постоянно «дышит». Когда работает отопление, когда нет — всё двигается. Чтобы повесить кухню понадобилось построить каркас из металла, обшить его гипсокартоном, и уже только к нему прикрепить кухню. Иначе — никак. Столь любимые нашими гражданами раздвижные шкафы установить решительно невозможно — не к чему «привязаться», и стена и потолок живут своей жизнью. Лестницу, которую «привязали» к стене — в итоге перекосило, перила вырвало.

вместо шкафа-купе…

Любые декоративные короба, прикрывающие коммуникации, превращаются в произведение искусства — их надо как-то совмещать с бревенчатой стеной, и процесс этот превращается в ювелирную подгонку со строительным резаком в руках.

Замазанные герметиком стыки подмазывали дважды за 4 года. Всё равно — появляются трещины. Деревянный пол на 2 этаже также усыхает, там тоже трещины, и это неизбежно.

трещина между бревнами

По осени в дом проникают мыши, в щели между нижним бревном и фундаментом. Перекрыть им эту дорогу пока не получается, поскольку линия сопряжения — очень неровная. И если на основных «звериных тропах» это явление можно свести «на нет» при помощи яда и мышеловок, то когда мыши резвятся между бревнами, не заходя «в гости» — сделать с ними ничего нельзя. Проклясть разве что.

Также между бревнами каждый год устраивают свои гнезда осы. Вопрос решается при помощи «Дихлофоса». Но его таки приходится решать.

Осенью и в начале зимы на втором этаже — мушиное царство. Сперва мушки забиваются в щели на зиму. Затем в доме становится тепло — и они лезут внутрь. Против этой братии иного средства кроме пылесоса мы пока не придумали.

А еще мы — лучшие друзья продавцов краски «Тиккурила». Там нужно подкрашивать, здесь нужно подкрашивать: ступеньки, стыки, террасу. Точного учета продукции не вели, но ведер краски за 4 года куплено немало.

Весной, когда цветет сосна (а затем еще и береза), весь дом покрывается желтой пыльцой. Причем — толстым слоем. На ровной вертикальной стене ее столько бы просто не скапливалось.  Решается этот вопрос помывкой стен струей из «Керхера». Но его опять-таки нужно решать.

Баня

Внутри дома пыль скапливается на изгибе бревен. Тут уже универсальных средств нет — пыль можно убрать только вручную, по старинке.

Иногда внутри дома случаются спонтанные, необъяснимые всплески жизни — появляются какие-то жучки, мошки, насекомые, но никакой системы здесь я пока не установил.

В бане, возле кровати для гостей, в бревне живет какая-то задорная тварь, хрустящая бревном всю ночь. Найти и убить ее не представляется возможным.

И напоследок — про знаменитый «зимний» лес. Дом у меня рубили из февральского. Баню — из августовского. Разницы до сих пор не заметил.

Цена вопроса

Учитывая все вышеизложенное — дешевым такое жилье не назовешь. Дом общей площадью 240 кв. м. (с небольшим мансардным этажом) мне обошелся в 40 000$ только на первой стадии: фундамент, коробка и крыша. Затем проект разросся, мы соорудили еще и хозпостройку, баню из того же «кругляка», облагородили территорию, улицу рядом с домом. Все это (вместе с материалами, отделкой, окнами, дверьми и геотермальным котлом) обошлось нам по итогу в 180 000$.

усадка к крыше

Заключение: Что мы получили за эти мучения — так это очень красивый дом. И какое-то неописуемое словами удовольствие от ощущения толстого, неровного бревна, его грубоватого вида, богатой фактуры… Знакомые, начавшие строиться через участок от моего, выслушали примерно этот же текст, мои сетования и совет строить из блоков. А в итоге… тоже срубили сруб. Тут, конечно, каждый решает сам. Но я вас честно предупредил.

Беседовал: Дмитрий Малахов

Как построить здание из вертикального бруса?

Строительство можно завершить за 1 сезон, и при этом можно обойтись минимальным количеством профессиональной помощи. Одной из самых сложных операций, с которой невозможно справиться самостоятельно, является подготовка бруса для строительства.

Стволам с помощью специального строгально-фрезерного станка придается форма скругленного бруса, после чего в них вытачиваются специальные пазы, с помощью которых элементы конструкции будут скрепляться между собой.

Подготовка архитектурного проекта

Такие здания могут иметь весьма большое конструкторское разнообразие, так как вертикально можно выставить любое количество бруса в любом направлении. Длина его тоже может быть разной, поэтому возможна различная высота потолков. Вы можете воспользоваться одним из типовых проектов деревянных домов, а можно заказать или составить самостоятельно индивидуальное, уникальное здание, которое станет украшением улицы и гордостью владельца.

Вертикальные размеры стен из бруса могут достигать 3 метров. Древесина должна иметь минимальный диаметр 180 мм, стена дома может иметь толщину более 300 мм. Это надежно защитит внутреннее пространство и от холода и от ветра. Когда все элементы для сборки готовы, их можно перевозить на участок.

Заливка фундамента

Еще один сложный этап – заливка основания для будущего дома. Поскольку он имеет небольшой вес, особо мощный фундамент не потребуется. Обычно используют традиционную ленточную разновидность, позволяющую обустроить подвальное помещение. Возможен также и столбчатый вариант, в этом случае столбы соединяются единой обвязкой, на которую устанавливаются бревна.

На участке готовится котлован, после чего заливается специальный ленточный фундамент с пазами, на которые будет устанавливаться в вертикальном положении брус. Фундамент должен полностью высохнуть, брус ставится только на прочный слой гидроизоляции, чтобы исключить возможность контакта с влагой.
Чтобы рассчитать необходимое количество материалов для ленточного фундамента, можно воспользоваться калькулятором:

Строительство здания

Инструкция и общий принцип строительства чем-то напоминает детский конструктор, так как брус соединяется в прочную систему с помощью пазов в точном соответствии с планом. Чтобы бревна в начале строительства не отклонялись от вертикальной плоскости, они выстраиваются по уровню и скрепляются между собой шкантами. Работа может идти очень быстро, так как один брус просто приставляется к другому и присоединяется выступами и пазами.

Углы при этом оказываются монолитными, уникальных деталей нет. Конструктор состоит из одинаковых элементов, поэтому и собирается он очень быстро. Внутри конструкции остаются небольшие воздушные полости, что повышает теплоизолирующие свойства дома. Как только стены собраны, можно приступать к обустройству полов и кровли, а затем – ко всем деталям отделки.

Брус – это обтесанные с одной или нескольких сторон бревна, чаще всего квадратного сечения. Традиционно его изготавливают из хвойных пород дерева — кедр, лиственница, ель или сосна.
