Схема подключения устройства
Перед тем, как схема магнитного пускателя будет подключена, необходимо:
- Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
- Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
- Подбираем подходящие кнопки соответствующих цветов;
- Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.
Последовательность подключения состоит из таких частей:
- трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
- схемы управления, включающей катушку, дополнительные провода и кнопки.
Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.
Для фотореле нам понадобиться трехжильный , который мы подключим к кнопкам, а также пара разомкнутых контактов.
Рассмотрим типичную схему подключения на 220 вольт
Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу
Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.
Особенности установки теплового реле
Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.
Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.
Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов
Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя
| Технические характеристики тепловых реле: | |||||
| Номинальное напряжение переменного тока, В | 660 | ||||
| Частота переменного тока, Гц | 50 (60) | ||||
| Время срабатывания при токе 1,2 Iном, мин | 20 | ||||
| Время ручного возврата, мин, не менее | 1,5 | ||||
| Время срабатывания при нагрузке 6-кратным Iном, с | РТЛ-1000 | 4,5 … 9,0 | |||
| РТЛ-2000 | 4,5 … 12,0 | ||||
| Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток: | до 10А | 0,5 | |||
| свыше 10А | 1,0 | ||||
| Тип реле | Диапазон регулирова-ния номинального тока несрабатывания, А | Мощность, потребляемая одним полюсом реле, Вт | Тип реле | Диапазон регулирова-ния номинального тока несрабатывания, А | Мощность, потребляемая одним полюсом реле, Вт |
| Номинальный ток 25А | |||||
| РТЛ-1001 | 0,10 … 0,17 | 2,05 | РТЛ-1008 | 2,40 … 4,00 | 1,87 |
| РТЛ-1002 | 0,16 … 0,26 | 2,03 | РТЛ-1010 | 3,80 … 6,00 | 1,84 |
| РТЛ-1003 | 0,24 … 0,40 | 1,97 | РТЛ-1012 | 5,50 … 8,00 | 1,68 |
| РТЛ-1004 | 0,38 … 0,65 | 1,99 | РТЛ-1014 | 7,00 … 10,0 | 1,75 |
| РТЛ-1005 | 0,61 … 1,00 | 1,8 | РТЛ-1016 | 9,50 … 14,0 | 2,5 |
| РТЛ-1006 | 0,95 … 1,6 | 1,8 | РТЛ-1021 | 13,0 … 19,0 | 2,75 |
| РТЛ-1007 | 1,50 … 2,60 | 1,8 | РТЛ-1022 | 18,0 … 25,0 | 2,8 |
| Номинальный ток 80А | |||||
| РТЛ-2053 | 23 … 32 | 2,43 | РТЛ-2059 | 47 … 64 | 3,69 |
| РТЛ-2055 | 30 … 41 | 3,03 | РТЛ-2061 | 54 … 74 | 4,38 |
| РТЛ-2057 | 38 … 52 | 3,3 | РТЛ-2063 | 63 … 86 | 5,62 |
Схема подключения
Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем. Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:
На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН. Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2. Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт.
Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ. На реле РТИ эти контакты размещены на передней панели:
- NO – нормально-открытый – на индикацию;
- NC – нормально-закрытый – на пускатель.
Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.

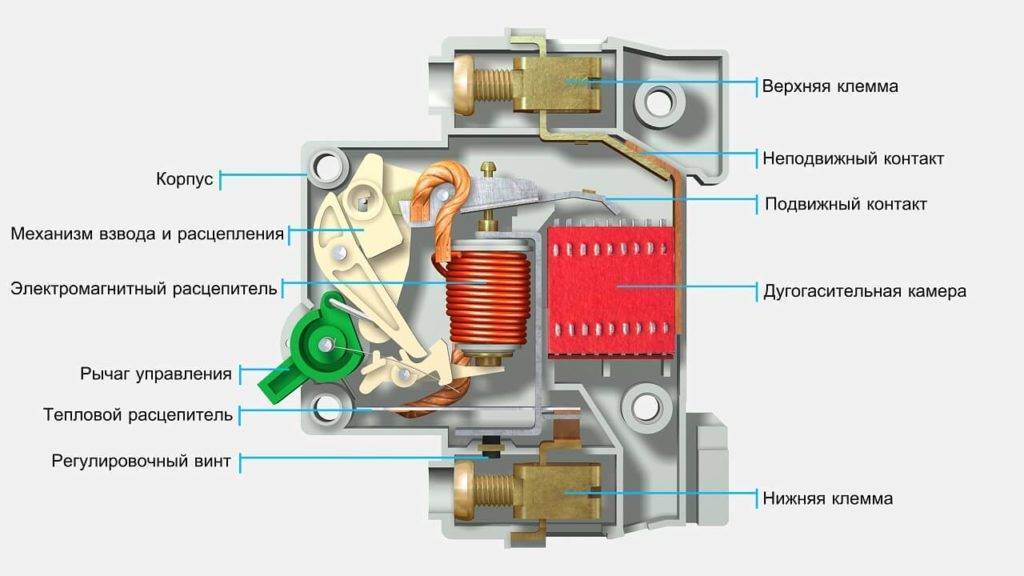

Устройство автоматического выключателя
Методы регулировки реле
Шаг первый – определить уставку теплового реле:
N1 = (Iн – Iнэ)/cIнэ
где Iн – номинальный ток нагрузки электродвигателя, Iнэ – номинальный ток нагревательного элемента теплового реле, с – коэффициент деления шкалы (например, с = 0,05).
Шаг второй – введение поправки на температуру окружающей среды:
N2 = (T – 30)/10
где Т – температура окружающей среды, °С.
Шаг третий:
N = N1 + N2
Шаг четвертый – выставить регулятор на нужное число делений N.
Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.
Сфера применения
Одним из важнейших условий прибыльной работы предприятия является долговечность используемого электрооборудования. Она зависит от условий, в которых приходится работать электроустановкам. Если оборудование часто подвергается токовым перегрузкам, то на его длительную и надёжную работу лучше не надеяться. Ведь электрооборудование способно работать продолжительное время только при условии протекания по нему номинальных токов. Превышение величины тока (перегрузка) ведёт к увеличению температуры оборудования и к преждевременному старению изоляции.
Виды тепловых реле
Для защиты электрических двигателей от токовой перегрузки на производстве успешно применяются тепловые или термореле. Наибольшее распространение получило реле с биметаллической пластиной, которая состоит из двух пластинок, изготовленных из разных металлов, имеющих неодинаковый коэффициент теплового расширения. Эти пластинки скреплены между собой методом горячей прокатки или сваркой. При нагревании биметаллической пластины она изгибается, так как один металл расширяется больше, другой меньше. На этом принципе и основана работа термореле. Чем больше разность температурных коэффициентов у металлов, тем больше они подходят для использования в биметаллической пластине. Наилучшими вариантами разного линейного расширения сегодня являются: немагнитная сталь – медь, никель – сталь, латунь – инвар.
Обычно, биметаллическая пластина нагревается протекающим через неё током нагрузки. Также существуют модели, в которых пластина разогревается специальным нагревательным элементом, через который течёт ток нагрузки. Но наилучшим считается комбинированный нагрев: и током нагрузки через пластину, и теплом от нагревательного элемента, через который также протекает нагрузочный ток. Изогнувшаяся от тепла пластина воздействует на контакты реле. Однако, учитывая, что изгиб пластины происходит довольно медленно, и как следствие, при размыкании контактов будет образовываться электрическая дуга, в конструкции реле предусматривается ускоряющее устройство. Наилучшим из них является «прыгающий контакт».
Пылебрызгонепроницаемое тепловое реле
Возврат реле в отправное состояние осуществляется специальной кнопкой или (в других моделях) – самопроизвольно после охлаждения биметаллической пластины. Отдельные версии термореле могут защищать электрооборудование от несимметрии токов разных фаз и от пропадания одной из фаз. Исполнительным механизмом теплового реле является, как правило, магнитный пускатель. Реле могут устанавливаться как вовнутрь пускателя, так и на стандартную крепёжную рейку. Диапазон номинальных токов тепловых элементов очень велик и составляет от 1 до 600 ампер.
Будет интересно Что такое катушка индуктивности и почему ее иногда называют дроссель
При выборе теплового реле следует руководствоваться номинальным током нагрузки (как правило, это электродвигатель). Обычно ток термореле на 20-30% больше чем номинальный ток двигателя, так как реле срабатывает в течение 20 минут, если ток выше рабочего значения в 1,2-1,3 раза. Необходимо учитывать и время нагрева, так как при кратковременной перегрузке, нагревается только обмотка двигателя, а при долговременной – весь корпус целиком. Поэтому термореле рационально использовать в тех случаях, когда цикл работы оборудование составляет свыше получаса.
Также необходимо учитывать и температуру окружающей среды, в которой будет работать тепловое реле, так как с ростом окружающей температуры, снижается ток срабатывания термореле. Если в помещении, где установлено защищаемое электрооборудование, летом вентиляция не справляется с поддержанием нормальной температуры, необходимо отрегулировать термореле или подобрать к нему другой нагревательный элемент. Естественно, что устанавливать тепловое реле нужно в том же помещении, где установлен защищаемый объект. Категорически следует избегать соседства с концентрированными источниками тепла (системы отопления, нагревательные печи и т.п.).
Контакты теплового реле
Базовые характеристики токового реле
Основной характеристикой коммутатора тепловой защиты является выраженная зависимость времени срабатывания от протекающего по нему тока — чем больше величина, тем быстрее он сработает. Это свидетельствует об определенной инерционности релейного элемента.
Направленное перемещение частиц-носителей заряда через любой электроприбор, циркуляционный насос и электрокотел, генерирует тепло. При номинальном токе его допустимая длительность стремится к бесконечности.
А при значениях, превышающих номинальные показатели, в оборудовании повышается температура, что приводит к преждевременному износу изоляции.
Обрыв цепи мгновенно блокирует дальнейший рост температурных показателей. Это дает возможность предупредить перегрев двигателя и предотвратить аварийный выход из строя электрической установки
Номинальная нагрузка самого мотора – ключевой фактор, определяющий выбор прибора. Показатель в интервале 1,2-1,3 обозначает успешное срабатывание при токовой перегрузке в 30% на временном отрезке в 1200 секунд.
Продолжительность перегрузки может негативно сказаться на состоянии электрооборудования — при кратковременном воздействии в 5-10 минут нагревается только обмотка мотора, которая имеет небольшую массу. А при длительных нагревается весь двигатель, что чревато серьезными поломками. Или вовсе может потребоваться замена сгоревшего оборудования новым.
Чтобы максимально уберечь объект от перегрузки, следует конкретно под него использовать реле тепловой защиты, время срабатывания которого будет соответствовать максимально допустимым показателям перегрузки конкретного электродвигателя.
На практике собирать реле контроля напряжения под каждый тип мотора нецелесообразно. Один релейный элемент задействуют для защиты двигателей различного конструктивного исполнения. При этом гарантировать надежную защиту в полном рабочем интервале, ограниченном минимальной и максимальной нагрузкой, невозможно.
Повышение показателей тока не сразу приводит к опасному аварийному состоянию оборудования. Прежде чем ротор и статор нагреются до предельной температуры, пройдет некоторое время
Поэтому нет крайней необходимости в том, чтобы защитное устройство реагировало на каждое, даже незначительное повышение тока. Реле должно отключать электродвигатель только в тех случаях, когда есть опасность быстрого износа изоляционного слоя.
Тепловое реле электродвигателя. Характеристики и выбор — блог СамЭлектрик.ру

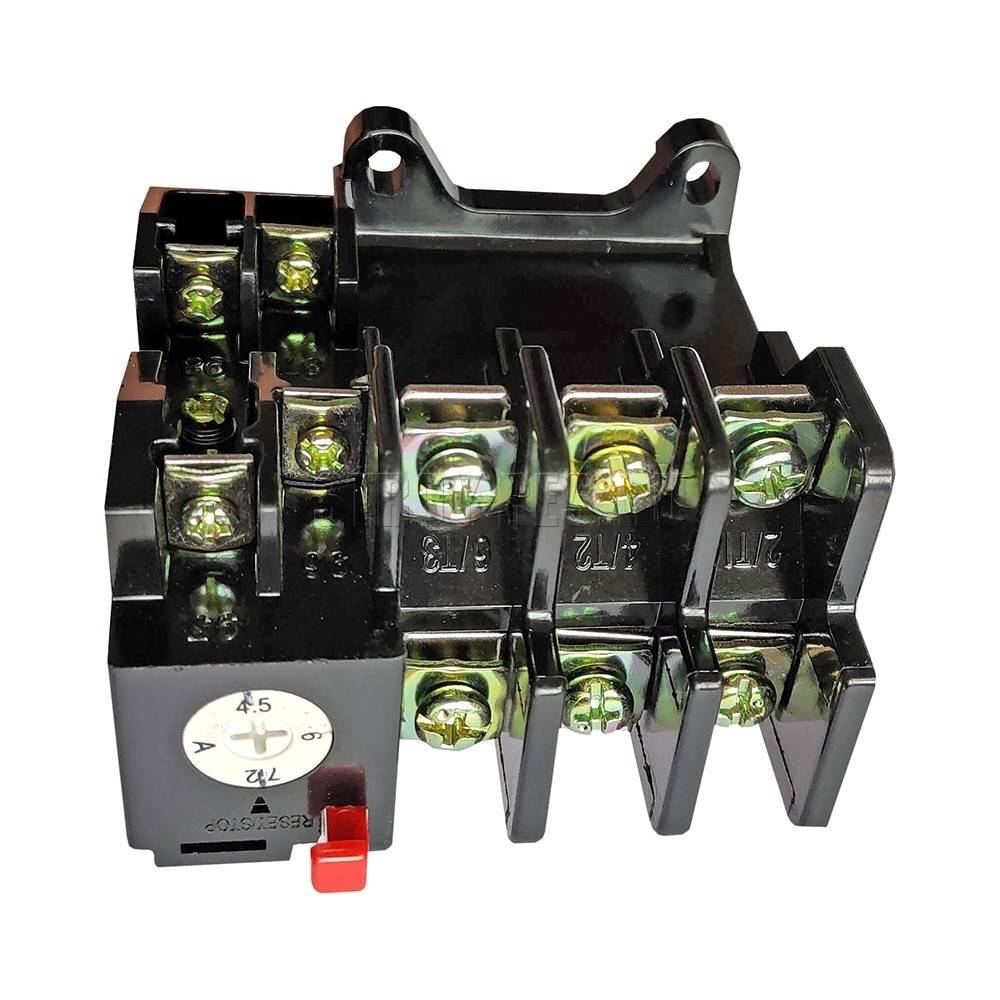

Тепловое реле РТЛ для электродвигателя
Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.
Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно.
Подробнее про эти характеристики – здесь.
Важно, что спасти от короткого замыкания тепловое реле не может – просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят автоматический выключатель, предохраняющий от КЗ. Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC)
Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии
Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.
Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.
При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.
Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе
Как правило, тепловое реле крепится непосредственно на выходные контакты пускателя. И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.
Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации.
На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей.
Такие тепловые реле можно применять только для контакторов советских разработок типа ПМЛ, для других производителей тепловые реле РТЛ могут не подойти.
Выбор теплового реле по мощности двигателя
У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей.
Номинальныйток пускателя, А | Тип реле | Диапазон регулирования максимального тока, А | Мощностьэлектродвигателя, кВт |
10 | РТЛ-1004 | 0,38 … 0,65 | – |
РТЛ-1005 | 0,6 … 1 | – | |
РТЛ-1006 | 0,9 … 1,6 | 0,4 | |
РТЛ-1007 | 1,5 … 2,6 | 0,75 | |
РТЛ-1008 | 2,4 … 4 | 1,5 | |
25 | РТЛ-1010 | 3,8 … 6 | 2,2 |
РТЛ-1012 | 5,5 … 8 | 3 | |
РТЛ-1014 | 7 … 10 | 4 | |
40 | РТЛ-1016 | 9,5 … 14 | 5,5 |
РТЛ-1021 | 13 … 19 | 7,5 | |
63 | РТЛ-1022 | 18 … 25 | 11 |
РТЛ-2053 | 23 … 32 | 15 | |
РТЛ-2055 | 30 … 41 | 18,5 | |
РТЛ-2057 | 38 … 52 | 22 | |
РТЛ-2059 | 47 … 64 | 25 | |
РТЛ-2061 | 54 … 74 | 30 |
Распространенные марки тепловых реле – РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.
В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке – во второй строке внизу вместо “РТЛ-ЮООМ” следует читать “РТЛ-1000М”. Кто-то распознавал бездумно.
• Выбор теплового реле / Выбор электротеплового реле — таблица параметров, pdf, 34.01 kB, скачан:5848 раз./
И ещё фото старенькой теплушки, фото новых легко найти в интернете.
Такое тепловое реле ставится на пускатель ПМЕ.
Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано в другой моей статье. Рекомендую.
Выбор электротеплового реле
Выбор термореле зависит от многих факторы его эксплуатации: температуры окружающей среды; где оно установлено; мощности подключенного оборудования; необходимых средств аварийного оповещения и так далее. Чаще всего, потребитель делает выбор, основываясь на следующих технических характеристиках прибора.
- Для однофазных сетей следует выбирать термореле с функцией автосброса и возврата контактов в исходное состояние через определенный промежуток времени. Такое устройство повторно сработает, если аварийная ситуация сохранилась и перегрузка оборудования по току продолжает присутствовать.
- Для жаркого климата и горячих цехов следует использовать тепловые реле с компенсатором температуры воздушной среды. К ним относятся модели с обозначением ТРВ. Они способны нормально функционировать в широком интервале внешних температур.
- Для оборудования, критичного к обрыву фаз, следует использовать соответствующую тепловую защиту. Практически все модели термореле способны отключать электроустановки в случае возникновения такой ситуации, так как обрыв одной фазы резко увеличивает ток нагрузки на двух оставшихся.
- Тепловые реле со световой индикацией чаще всего используются в промышленности, где необходимо оперативно реагировать на аварийную ситуацию. Светодиодные датчики состояния устройства позволяют оператору визуально контролировать рабочий процесс.
Цена реле тепловой защиты может колебаться в очень широком диапазоне. Стоимость устройства зависит от многих факторов: общих технических характеристик, наличия дополнительных функций, используемых при производстве материалов, а также от популярности производителя прибора. Минимальная цена термореле около 500 рублей, а максимальная может доходить до нескольких тысяч. Реле от известных производителей, в обязательном порядке, комплектуются паспортом с подробным описанием технических характеристик, а также полной инструкцией по подключению прибора к электроустановкам.
Выбор для конкретного двигателя
Допустим, у нас есть двигатель АИР71В4У2. Его мощность 0.75 кВт. У нас есть трёхфазная сеть с линейным напряжением 380В. Двигатель рассчитан на 220В, если соединить обмотки треугольником и 380В, если звездой. Номинальный ток такого двигателя с обмотками соединенными по схеме звезды 1.94А. Отсюда следует, что нам нужно подобрать тепловое реле для двигателя с током в 1.94 А. Ток срабатывания теплового реле должен превышать номинальный ток двигателя в 1.2 – 1.3 раза. То есть: Iреле=IН*1.2…1.3
Будет интересно Варисторы – что это такое, принцип действия, характеристики и параметры.
Пусть двигатель работает в составе механизма, в котором допускаются кратковременные, но значительные перегрузки, например для подъёма малых грузов. Тогда ток уставки выбираем в 1.3 раза больше номинального тока асинхронного электродвигателя.
Iреле=1.94*1.3=2.522
Т.е реле должно сработать при токе 2.5-2.6А. Нам подходят такие реле:
- РТЛ-1007, с токовым диапазоном 1.5-2.6 А;
- РТЛ-1008, токовый диапазон 2,4-4 А;
- РТИ-1307, токовый диапазон 1,6…2,5 А;
- РТИ-1308, токовый диапазон 2,5…4 А;
- ТРН-25 3,2А (с помощью регулятора можно понизить или повысить ток на 25%).
Правильный выбор тепловых реле
Главный критерий – номинальный ток потребления электрооборудования. Тепловое реле должно иметь соответствующие характеристики на 20-30 % выше, что обеспечивает ее срабатывание в течение соответствующей процентной перегрузки в течение 20 минут.
Подключение теплового реле в схему пускателя
Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.
В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.
Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.
Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.
Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.
Ещё одно интересное видео о работе магнитного пускателя:
Проверка работоспособности схемы
Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.
Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.
При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.
Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.
Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.
Для чего нужно реле: область применения
Реле получило широкое применение в промышленности. Его используют для автоматизации производственных процессов, а также для защиты электроустановок. На данный момент широко используются как электронные устройства под управлением микропроцессоров, так и аналоговые, рабочая схема которых состоит из резисторов, транзисторов, диодов и др. Область применения зависит от принципа действия реле и типа контролируемой величины:
- Электрические (электромагнитные) – используется для включения/отключения электроприборов, блокировки подачи электроэнергии, размножения контактов и т.п. Могут управляться множеством внешних факторов, таких как напряжение в электросети, мощность, величина нагрузки, количество обращений (коммутации). Такие устройства чаще всего используются при подключении больших силовых установок, где они функционируют в ручном режиме. Для процессов автоматизации и управления логистическими операциями такие приборы используются редко.
- Электротепловые – состоят из системы биметаллических пластин, которые выступают в качестве контактов. Принцип действия основан на способности металлов к линейному расширению во время нагрева. Используются металлические сплавы с различными коэффициентами расширения. Применяются в качестве температурных детекторов, защитных устройств (контакты разъединяются при перегреве), датчиков времени.
- Временные – широко применяются при управлении и производственной аппаратурой. Благодаря применению различных схем замедления в электромагнитных, электродвигательных, герконовых и других типах они имеют широкий диапазон временных интервалов, которые можно настраивать.
Коммутационный шкаф, где находятся выносные реле
Как выбрать реле
Покупатели могут выбрать и установить реле, учитывая его область применения и наличие определенных механизмов (функций):
- Тепловое однофазное токовое реле с автоматическим сбросом вернется в исходное положение «закрыто» по истечении определенного периода времени. Если двигатель все еще перегружен после сброса, реле сработает снова.
- Реле с компенсацией температуры окружающей среды трв эффективно работает в широком диапазоне температур окружающей среды.
- Некоторые реле имеют различные степени контроля фаз. Эти механизмы могут проверить двигатель на обрыв фаз с контактора, разворот, или дисбаланс. При любом этапе обнаружения проблем, реле обеспечивает прекращения подачи электроэнергии к двигателю. Дисбаланс фаз, в частности, может вызвать опасные колебания напряжения или тока двигателя, что приведет к его повреждению.
- Недогрузки относится к способности реле обнаружить уменьшение тока в результате разгрузки. Это может произойти, если, например, насос начинает работать всухую. Эти реле предназначены для обнаружения этих различий и поездки, как если бы обнаружение перегрузки.
- Реле с визуальными индикаторами – это технические продукты, которые имеют светоизлучающие диоды (СИД) или сигнализирующие датчики состоянии и подключения.
Средний прай-лист (цена) на реле тепловое – от 500 рублей до нескольких тысяч. Все зависит от того, кто производитель, пропускной уровень и максимальные показатели ампер. Поэтому очень внимательно читайте описание, его предоставляют в любом каталоге и магазине, чтобы не купить устройство слишком слабое для Ваших потребностей. Особенно важен ГОСТ и паспорт, там можно найти всю интересующую информацию. В некоторых городах (Екатеринбург, Москва, Минск и практически по всей Украине), можно купить ТР прямо с завода по сниженной цене.
Перед тем, как подключить реле, обязательно просмотрите подробную инструкцию, по возможности воспользуйтесь услугами профессионала (если подобного опыта у Вас не имеется). Ремонт осуществляется только при наличии специального оборудования и необходимых знаний, в противном случае настоятельно рекомендуем обратиться в сервисный центр.
Особенности подключения
Обычно монтаж теплового реле осуществляется вместе с магнитным пускателем, выполняющим соединение и запуск электродвигателя. Выпускаются также и устройства, устанавливающиеся как самостоятельный прибор на DIN-рейке либо на монтажной панели — ТРН или РТТ.
Если у реле ТРН присутствует лишь пара входящих подключений, фаз в нем все равно три. Отключенный фазный провод выходит с пускателя к двигателю, минуя устройство. Изменение тока в электромоторе происходит пропорционально во всех фазах, потому достаточно выполнять контроль только за двумя из них.
Магнитный пускатель с тепловым реле ТРН с двумя входящими подключениями
Устройства снабжаются двумя группами клемм в нормально открытой и нормально замкнутой группах.
Структурная схема подключения теплового реле согласно требований ГОСТ с обозначениями
Ниже представлена схема управления, отключающая мотор от сети при возникновении нештатной ситуации от обрыва фазы либо перегрузки. Вращение двигателя осуществляется в одну сторону, управление включением выполняется с одного места посредством кнопок ПУСК и СТОП.
Включение реле в 3-х фазную сеть, управление выполняется через кнопки Стоп и Старт
Автомат подключен и к верхним контактом поступает напряжение. После нажима кнопки ПУСК происходит подключение катушки пускателя А1 и А2 к сети L1 и L2. В представленной схеме установлен пускатель, катушка которого рассчитана на 380 В.
При включении пускателя катушкой происходит замыкание дополнительных контактов 13 и 14. Кнопку ПУСК теперь можно отпустить, но контактор останется включенным. Такая схема получила название «Пуск с самоподхватом».
Для отключения электромотора от сети нужно обесточить катушку. Проследив на представленной схеме направление течения тока, можно заметить, что отключение произойдет при нажиме кнопки СТОП либо размыкании клемм теплового реле (на схеме прибор обозначен прямоугольником красного цвета).
Таким образом, при возникновении нештатной ситуации при сработке реле разрывается цепь, пускатель снимается с самоподхвата, обесточивая при этом электромотор. Перед повторным пуском после сработки необходимо выполнить осмотр механизма для выявления причин внепланового отключения и не включать вновь до их устранения.
Зачастую причиной сработки служит повышенная температура внешнего воздуха — такой момент также следует учесть при настройке механизмов и их эксплуатации.
Работа циркуляционного агрегата выполняется весьма специфическая. Дело в том, что на улитке и лопастях со временем появляется известковый налет, служащий одной из причин заклинивания и выхода из строя электродвигателя. Применяя приведенные схемы подключения можно собственными силами собрать контролирующий блок и блок защиты. В питающей цепи достаточно выставить номинал теплового реле и подключить контакты.
Помимо этого, не менее интересна схема подсоединения теплового реле посредством токовых трансформаторов, предназначенная для применения при подключении мощных двигателей, например, поливочных систем крупных фермерских хозяйств. При добавлении в питающую цепь трансформатор следует иметь в виду параметр трансформации, равный, например, 60/5. Этот параметр означает, что при поступлении через первичную обмотку тока в 60 А, на вторичной обмотке его величина будет равна 5 А. Использование такой схемы позволит сократить расходы на приобретение комплектующих без снижения эксплуатационных характеристик.
