Принцип работы теплового насоса для отопления дома

Преимущества тепловых насосов

1. Экономичность и эффективность. Принцип действия тепловых насосов, изображенных на фото, основан не на производстве тепловой энергии, а на переносе ее. Таким образом, КПД теплового насоса должен быть больше единицы. Но как такое возможно? В отношении работы тепловых насосов используется величина, которая называется коэффициентом преобразования тепла или сокращенно КПТ. Характеристики агрегатов данного типа сравнивают именно по этому параметру. Физический смысл величины заключается в определении соотношения между количеством полученного тепла и затраченной на его получение энергии. Например, если коэффициент КПТ равен 4,8, это означает, что электроэнергия в 1кВт, затраченная насосом, позволяет получить 4,8 кВт тепла, причем безвозмездно от природы.
2. Универсальное повсеместное применение. В случае отсутствия доступных для потребителей линий электропередач работу компрессора насоса обеспечивают при помощи дизельного привода. Поскольку природное тепло есть повсюду, принцип работы этого устройства позволяет использовать его повсеместно.
3. Экологичность. Принцип работы теплового насоса основан на малом потреблении электроэнергии и отсутствии продуктов горения. Используемый агрегатом хладагент не содержит хлоруглеродов и полностью озонобезопасен.
4. Двунаправленный режим функционирования. В отопительный период тепловой насос способен обогревать здание, а в летнее время охлаждать его. Тепло, отобранное у помещения, можно применять для обеспечения дома горячим водоснабжением, а, если имеется бассейн, подогревать в нем воду.
5. Безопасная эксплуатация. В работе тепловых насосов отсутствуют опасные процессы – нет открытого огня, и не выделяются вредные для здоровья человека вещества. Теплоноситель не имеет высокой температуры, что делает устройство безопасным и одновременно полезным в быту.
6. Автоматическое управление процессом обогрева помещений.

Принцип работы теплового насоса, достаточно подробное видео:

Тепловой насос для отопления

Традиционное отопление частного дома по прежнему остается предпочтительным, если в избытке недорогие ресурсы. Вопрос, что делать, когда доступность дешевых источников ограниченна? Альтернативным решением выступает тепловой насос — опыт эксплуатации более 40 лет в странах Евросоюза, говорит нам о том, что это может быть весьма эффективно.

В Российской Федерации тепловой насос не получил должного распространения. Причиной тому два фактора. Во первых, в избытке нефть, газ, древесина. Во вторых, останавливает высокая цена и отсутствие популяризации. Сведения о тепловых насосах, весьма скудные, принцип их работы не понятный, а о преимуществах информации недостаточно.

В Европейском союзе цены на сжигаемое топливо настолько высоки, что геотермальная система отопления показывает выгоду в эксплуатации. К примеру до 95% домохозяйств в Швеции и Норвегии используют тепловые насосы как основной источник отопления. Международное энергетическое агентство, прогнозирует что тепловые насосы к 2021 году начнут обеспечивать 10 % спроса энергии на отопление в странах организации экономического сотрудничества и развития, а к 2050 году этот показатель достигнет 30%.

Разновидности

Когда говорят о видах ТН, указывают среду-источник и среду-получатель, посредством которой осуществляется отопление дома. Таким образом, выделяют следующие разновидности этих устройств:

ТН типа «грунт — вода»: в этом варианте средой-источником является грунт. Трубопровод с циркулирующим по нему рассолом или антифризом можно расположить горизонтально от 2-х до 5-ти метров ниже уровня земли (потребуется участок большой площади) – либо вертикально – в скважине глубиной 150 – 200 м. Потребителем выкачиваемой тепловой энергии выступает рабочая среда водяной системы отопления.

ТН типа «вода — вода»: в данном случае трубы внешнего контура погружаются не в грунт, а в расположенный поблизости водоем (если, конечно, таковой имеется в наличии)

Важно, чтобы водоем даже в самый сильный мороз не промерзал на всю глубину. Разумеется, погрузить наружный контур в воду гораздо проще, чем закапывать в грунт, поэтому при наличии водоема данный вариант является наиболее предпочтительным.

ТН типа «воздух — вода»: ТН с самым простым устройством, но и наименее производительный

Наружного контура попросту нет, испаритель закреплен на стене снаружи дома и обдувается вентилятором. Тогда как температура в грунте и воде не снижается за пределы +5 градусов, воздух может охлаждаться и до -30, поэтому ТН типа «воздух — вода» или «воздух — воздух» (обогрев дома осуществляется по принципу тепловентилятора) работает эффективно далеко не всегда.

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

• Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
• Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
• Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
• Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом.
  Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

• Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
• Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются.
  У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
• Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.

Изготовление геотермальной установки

Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

Расчет контура и теплообменников насоса

Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

Необходимое оборудование и материалы

Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

Перед началом работ нужно приобрести оборудование и материалы:

• компрессор;
• конденсатор;
• контроллер;
• полиэтиленовые фитинги, предназначенные для сборки коллекторов;
• труба на земляной контур;
• циркуляционные насосы;
• водопроводный шланг или труба ПНД;
• манометры, термометры;
• трубка медная диаметром 10 миллиметров;
• утеплитель для трубопроводов;
• комплект уплотнений для герметизации.

Как собрать теплообменный блок

Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

Обустройство грунтового контура

Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

Можно использовать 2 метода:

1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.
2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

Заправка и первый запуск

После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять.

Особенности выбора

Теплонасос — это устройство технически сложное и довольно дорогостоящее, потому подходить к приобретению этого оборудования нужно очень тщательно. Существует ряд рекомендаций, которые смогут в этом помочь:

1. Не стоит приступать к выбору теплонасоса без предварительного выполнения расчетов и разработки проектной документации. Не соблюдение этого правила может являться причиной серьезных ошибок, и исправить их можно будет только с помощью значительных дополнительных материальных затрат.
2. Доверить разработку проекта, установку и гарантийное обслуживание термонасоса и отопительной системы следует лишь профессиональной компании. Для начала нужно проверить наличие всех требуемых документов строительной организации, портфолио уже установленных систем, сертификаты на реализуемое оборудования. Лучше всего чтобы полностью комплекс требуемых работ производила одна фирма, которая в этом случае несет всю ответственность за установленную отопительную систему.
3. Желательно выбирать теплонасос от европейского производителя. Отличие по стоимости при выборе российских или китайских устройств незначительное. Во время разработки сметы стоимости работ по установке, запуску и наладке всей отопительной системы разница в цене почти незаметна. Но европейское оборудование надежней в эксплуатации, так как завышенная стоимость насосного оборудования — это только результат использования качественных материалов и современных технологий.

3 Простейший агрегат

Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента

Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду

Алгоритм изготовления простейшего теплонасоса имеет следующий вид:

Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера

На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом. Затем нужно снять с вала наружную крыльчатку. Изготавливается бак из металла

Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше. Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше. Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры. Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой. На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.

Принцип работы теплового насоса воздух-вода

Принцип работы, достаточно прост.  Энергия добывается  путем всасывания атмосферного воздуха в теплообменник-испаритель. Воздух используется для нагрева газообразного фреона, подобно тому, как работает холодильник, но в обратном направлении. После того как фреон получил от воздуха низкопотенциальное тепло, температура хладагента повышается за счет сжатия, его осуществляет компрессор. Сжатый, теперь уже нагретый газ конденсируется в промежуточном теплообменнике, который называется конденсатором. После чего  накопленное тепло передается теплоносителю системы отопления.

Внешний контур отопления теплового насоса

Основным элементом внешнего контура таких систем является теплообменник. Он монтируется из пластиковых труб, расположенных специальным образом в толще земли или водоема. Трубы можно прокладывать вертикальным, горизонтальным или «водным» методом. Выбор способа прокладки определяется индивидуально для каждой системы, так как существуют определенные ограничения. Внутри труб находится теплоноситель – антифриз. Он имеет низкую температуру замерзания. Обычно для этих целей используется пропиленгликоль или этиловый спирт.

• К горизонтальной прокладке труб обычно прибегают при наличии большого приусадебного участка, так как над трубами не должно находиться никаких строений. Трубы размещаются на индивидуальной глубине для каждого региона. Так, для Сибири эта величина составляет 1,8 метра. Траншеи для труб прокладываются по извилистой линии.
• Вертикальный метод размещения труб требует больших трудовых и финансовых затрат, так как предполагает бурение глубоких скважин. Глубина скважин может достигать ста метров. Но зато такие системы можно установить даже на небольшом приусадебном участке.
• Выбирать водный способ прокладки труб следует при наличии рядом озера или реки. Трубы помещаются в воду ниже уровня зимнего промерзания. Эта самый дешевый метод размещения труб, так как при нем существенно уменьшается длина внешнего контура. Глубина и длина размещения трубопровода рассчитывается индивидуально в зависимости от региона. Зимой в водоемах вода замерзает только на поверхности, а в глубине водоема ее температура остается положительной. Однако это утверждение справедливо не для всех водоемов – мелкие озерца и речушки могут при суровой зиме промерзать до дна. Кроме того, такой трубопровод может повредиться в период весеннего ледохода. Вызывает вопросы и отношение контролирующих организаций к размещению труб с антифризом на территории водоемов.

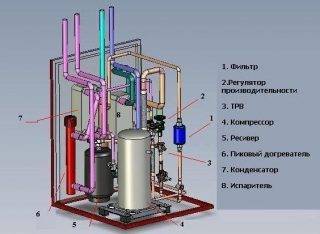

Технические особенности устройства теплового насоса

Такие конструкции приобретаются, как правило «в сборе» и состоят из следующих составных частей:

• Бойлера,
• Насосной установки внешнего контура,
• Насосной установки внутреннего контура распределения тепла,
• Автоматической регулировочной системы.

Сам тепловой насос имеет внешний вид большого газового котла, с подключением к четырем трубам:

• Входному и выходному патрубку внешнего контура
• К подаче и к обратке системы теплоснабжения.

Такая установка, несмотря на солидное назначение имеет довольно компактные размеры и напоминает по внешнему виду и уровню шума обычный бытовой холодильник. Такую конструкцию можно установить в любом подсобном помещении вашего здания, для нее нет особых инженерных требований.

Тепловой насос может работать как источником тепла для системы отопления или горячего водоснабжения, так и выдавать холод для кондиционирования воздуха. Около 80 процентов энергии, необходимой для его работы он получает из внешней возобновляемой энергии, накапливающейся в толще земли или воды.

Описание и назначение тепловых насосов

Под тепловым насосом подразумевают конструкцию, способную поглотить рассеянное тепло из грунта, воды и воздуха и перенести его в отопительный контур здания. Принципиальное отличие от других вариантов – возможность тепловой машины переносить тепло от низкотемпературного источника к высокотемпературной системе.

Земля постоянно получает солнечное тепло. Часть его поглощает воздух, но большая доля приходится на воду и грунт. В результате даже в самые жестокие морозы температура на глубине водоемов остается в пределах +4–+6°С, а на глубине ниже уровня замерзания грунта – + 8°С. Это низкопотенциальное тепло насос и переносит в тепловой контур, где нагревает теплоноситель до необходимых +35–+80°С.

Конструкция и принцип работы

Работа теплового насоса в какой-то мере сходна с работой холодильника. Передача тепла становится возможной благодаря использованию фреонов – веществ, которые при испарении отбирают тепло у охлаждаемого объекта, а при конденсации отдают его воде или воздуху. Хладагенты закипают при низкой температуре, что и делает возможным столь необычный на первый взгляд процесс.

Как относитесь к тепловым насосам?

Положительно
60.23%

С сомнением
29.55%

Предпочитаю традиционные источники тепла
10.23%

Проголосовало: 176

Конструкция термонасоса включает 4 основных элемента:

• Компрессор – здесь хладагент сжимается, что приводит к повышению давления и температуры.
• Расширительный клапан – вентиль терморегуляции, который быстро снижает давление.
• Испаритель – теплообменник. Здесь фреон поглощает тепло, отнимая его от окружающей среды.
• Конденсатор – второй теплообменник, в котором хладагент конденсируется и сжимается, отдавая тепло рабочей среде отопительного контура.

Основой работы любого устройства теплоснабжения выступает обратный цикл Карно. Происходит передача тепла в несколько этапов.

В испаритель поступает фреон в жидком состоянии, то есть под низким давлением. Согласно второму закону термодинамики тепло передается от предмета с высокой температурой объекту с низкой температурой. В случае теплового насоса, объектом с низкой температурой оказывается фреон, а объектом с высокой – рассол, теплая жидкость, которая поднимается из скважин. Так как ниже уровня замерзания в грунте сохраняется температура выше +8°С, теплоноситель в скважинах, вернее, вертикальных зондах, нагревается. А когда встречается с холодным хладагентом – отдает тепло.

Из-за нагревания хладагент переходит из жидкого в газообразное состояние. В таком виде он попадает в компрессор, где происходит сжатие газа. При этом фреон сильно нагревается. Сжатый, но не сжиженный газ подается в испаритель, где отдает тепло второму теплообменнику. Сам фреон, отдавая тепло, вновь переходит в жидкую фазу.

Затем хладагент проходит сквозь терморегулирующий клапан, буквально «продавливается» через дроссель. После этого жидкость расширяется, а ее давление и температура снижаются. Фреон снова подают в испаритель и цикл повторяется.

Сфера применения

Тепловые насосы эффективнее работают в южных широтах

Теплоустановки могут использоваться для обогрева частных строений и офисных зданий. В Европе такой практике следуют более 30 лет. На сегодня лидерами использования ТНУ выступает Швеция и США.

В России применение тепловых насосов ограничено следующим.

• Высокие первичные вложения – на рынке наличествует только импортное оборудование, обычно германское. Для укладки теплообменников требуется выполнять буровые работы на глубине на 50–100 м, что недешево. Как показала практика, использование горизонтальных коллекторов нерационально, так как площадь над трубами выпадает из хозяйственного оборота. Монтаж вертикальных зондов дороже.
• Неоднородность теплового потенциала – в южных регионах он намного выше, чем в северных, поэтому ТНУ эффективней в южной и средней полосе. В северных районах систему отопления загородного дома дополняют традиционными источниками.
• Ограничения по температуре на выходе – ТНУ выдает воду температурой в +60–+65°С. Чтобы такой контур был эффективным, его площадь должна быть заметно больше, чем площадь отопителей, работающих с водой при температуре +70–+95°С.
• К концу отопительного сезона выкачивание тепла из грунта приводит к понижению температуры почвы. В северных районах за лето ее тепловой потенциал восстановиться не успевает.

Плюсы и минусы теплового насоса

Бесплатный источник обогрева
Автономность
Минимальный уровень шума
Длительный срок службы
Высокая эффективность в связке с теплым полом

Большие начальные вложения
Нужно увеличить площадь радиаторов
Низкая эффективность в северных широтах

Коэффициент трансформации

Коэффициент трансформации (эффективности) — это соотношение выработанной помпой тепла с учетом затраченного электричества (то есть КПД термонасоса). У разных видов насосов этот коэффициент отличается:

• В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
• У грунтовых помп коэффициент меньше — 4,1−4,5.
• Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.

Как устроен внутренний контур теплового насоса

Внутренний контру таких систем устроен довольно традиционно. Нагревать помещения или, наоборот, охлаждать их могут теплые полы с водяным теплоносителем или специальные устройства – фанкойлы, напоминающие усовершенствованный кондиционер.

В таких системах не используются традиционные отопительные радиаторы, так как максимальная температура теплоносителя не превышает 55 градусов Цельсия.

Установка фанкойлов наиболее предпочтительна, так как они более эффективно могут работать как в режиме тепловентилятора холодной зимой, так и в режиме охлаждающего кондиционера жарким летом. Летом температура воздуха, поступающего из вентилятора может достигать минимальной величины в 7 градусов, что безусловно будет достаточно для эффективного охлаждения дома.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

6 Способы подачи теплоносителя

В зависимости от места расположения трубопровода существует два варианта подводки — верхняя и нижняя. В открытых отопительных системах с первым типом разводки не нужно устанавливать дополнительных узлов для отвода воздуха. Его остатки автоматически сбрасываются посредством поверхности расширительного резервуара.

Также при таком варианте монтажа горячий теплоноситель движется по главному стояку, а затем проникает в радиаторы по разводящим трубам. Система идеально подходит для помещений с одним или двумя этажами, а также для небольших частных домов.

Второй вариант, подразумевающий использование нижней разводки, считается более практичным и эффективным. В таком случае подающая труба находится внизу (возле обратки), а циркуляция теплоносителя осуществляется в направлении снизу вверх. После прохождения через радиаторы теплоноситель возвращается в котел по обратной магистрали. На всех батареях имеется специальный кран Маевского, позволяющий удалять воздух из труб.
