Способы и правила установки теплых полов

Вариант 1: конвекционное и внутрипольное отопление

Устройство

В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:

СхемаОписание
Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный.

Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе.

Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга.

Какие материалы стоит предпочесть при монтаже такой системы своими руками?

Трубы:

Для радиаторного отопления — недорогой полипропилен с армированием алюминием. Температура в автономном контуре не поднимается выше 80 °С, а давление — выше 2,5 кгс/см2, что с запасом перекрывается допустимыми для полипропиленовых труб эксплуатационными параметрами.
Армирование уменьшает удлинение трубопроводов при нагреве: у неармированного полипропилена оно равно 6,5 мм/погонный метр при нагреве на 50 градусов, у армированного алюминиевой фольгой — 1,5 мм;

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.

Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.

Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена PE-RT.

Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).

Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.

Преимущества

Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.

Теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.

Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.

Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.

Как работают электрические виды теплого пола

Электрический пол на основе кабелей

Работа теплого пола основывается на выделении тепла во внешнюю среду посредством передачи электроэнергии в элементах системы. Стандартные виды проводов сделаны из металлов, которые направлены на снижение теплопотерь, но в кабельных системах обогрева все в точности наоборот.

Рекомендуем: Как выполнить монтаж тёплого пола на даче?

Металлы подобраны для максимально возможного выделения теплоты в окружающую среду. В этом случае провод состоит из:

  • металлических нитей, которые хорошо выделяют тепло;
  • из полифторэтиленовых (тефлоновых) слоев.

Подобные виды кабелей производятся в виде одно- и двухжильных, и применяются при монтаже для разных целей. При соблюдении правил установки и эксплуатации гарантия на такие виды кабелей достигает 15-20 лет:

  • двухжильные модели наделены дополнительным изоляционным слоем, который находится в промежутке между внешним покрытием и слоем термостойкой оплетки жил. Первая жила проводит ток, а вторая выступает греющей. Такое расположение необходимо для снижения уровня вредных электромагнитных волн;
  • одножильные кабели работают по такой же схеме, с учетом того, что должны прокладываться по кругу, чтобы сойтись в одном месте для подключения.

Эти устройства требуют соблюдения баланса тепла, которое излучает кабель, а также его количеством, которое уходит на прогрев помещения. Из-за этой необходимости кабели должны быть одного типа, в противном случае будут неисправности.

На финальной стадии конструкция заливается слоем стяжки, которая после высыхания закрывается слоем напольного покрытия.

Саморегулирующиеся кабели наделены стандартными проводами, которые проводят ток. Нагревательным элементом выступает матрица-полупроводник, состоящая из несвязанных между собой частей.

Принцип работы теплого пола заключается в том, что полупроводники матрицы измеряют температуру помещения и реагируют на изменения созданием огромного количества нитей, по которым циркулирует электрический ток, нагревая слои провода с последующим выделением тепла.

Сопротивление электричеству увеличивается при средней температуре полупроводников, приводя к уменьшенному нагреву помещения.

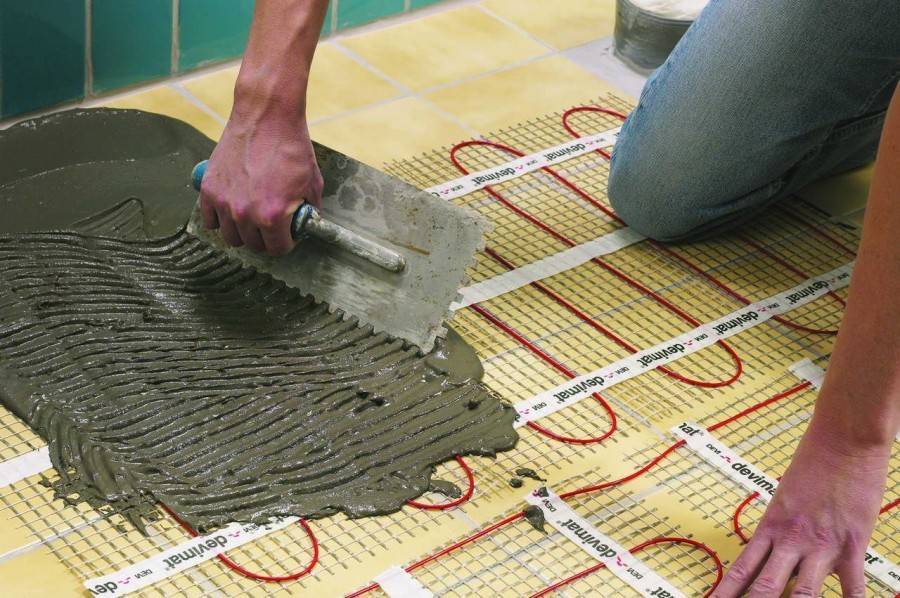

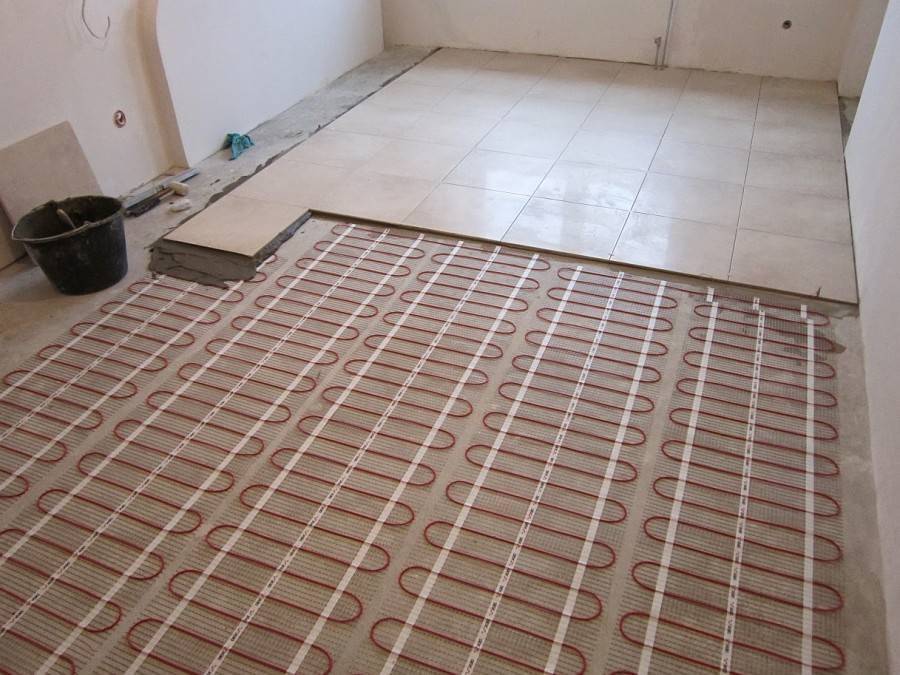

Резистивные кабельные маты

Наряду с одно- и двухжильными видами проводов существуют нагревательные маты. Это листы, в которые изначально вмонтирован кабель. Они получили широкое распространение на рынке стройматериалов благодаря простой укладке, в сравнении с отдельно крепящимися греющими кабелями.

Рекомендуем: Каковы преимущества тёплого пола Гольфстрим?

Комплект данного вида обогрева состоит из:

  • матов, которые для удобства скатаны в рулоны;
  • переходники для правильного подключения.

Если конструкцию необходимо развернуть, то сетку для крепления просто-напросто аккуратно режут, не задевая провода, и разворачивают в нужную сторону. Этот метод значительно облегчает установку греющей конструкции в комнате любой формы и размера, а также не допускает накладывания проводов друг на друга.

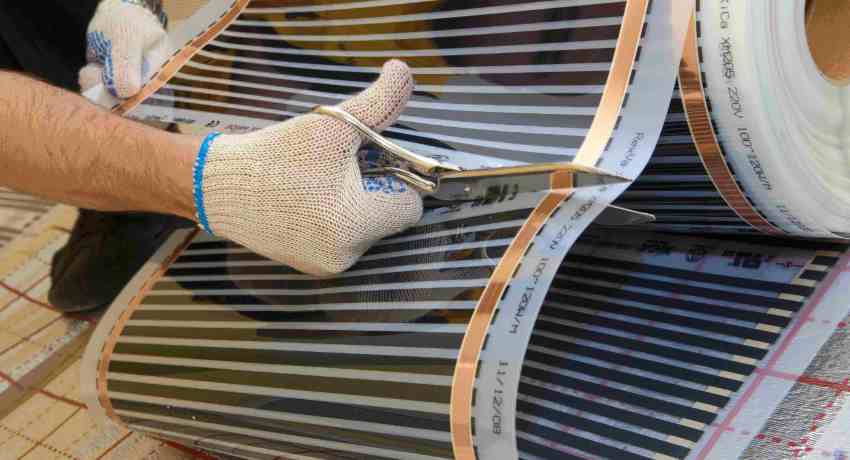

Инфракрасные пленочные системы

Пленочный вариант обогрева отличается по способу передачи тепла от других видов. Пленка передает тепло посредством инфракрасного излучения, подобно солнцу.

Тепло распространяется равномерно по поверхности помещения, нагревая все предметы. Большинство людей предпочитают именно этот способ обогрева из-за простоты монтажа и относительно небольших цен.

Пленка состоит из карбоновых пластин, по бокам которых вмонтированы медные полосы. Непосредственное тепло выделяет карбоновая часть пленки.

Листы имеют ширину от 30 см до 1 м, а их длина достигает 40-50 метров. Для разделения пленки на части нанесены линии разреза. Только по этим линиям разрешено делить пленку, во избежание повреждений.

Укладываются листы на подготовленное основание под слой напольного покрытия. Система не требует стяжки.

Инфракрасные маты осуществляют обогрев с помощью стержневидных излучателей, которые находятся в промежутке двух проводников.

Маты разделены на листы до 80-83 см шириной, а длина может быть в районе 20 м. Стержневые излучатели вмонтированы на расстоянии 8-10 см, что позволяет легко разделять их в центральной части.

Стоит заметить автоматическое регулирование данного вида обогрева. Смысл заключается в том, что по достижении требуемой температуры, пленка перестает излучать тепло. Это значительно снижает потребление электроэнергии.

Маты необходимо помещать в цементную стяжку толщиной не менее 2-3 см, иначе температура не сможет самостоятельно регулироваться.

Рекомендуем: Нужен ли тёплый пол в доме?

Совместимы с любыми видами напольных покрытий.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

  • Насосно-смесительный узел;
  • Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

  • Максимальное рабочее давление: 10 Бар;
  • Максимальная температура воды: 90°C;
  • Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

  • Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
  • Количество входов/выходов от 3 до 12;
  • Давление рабочее 10 Бар;
  • Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

  • Полистирольная система теплый пол
  • Обогрев пола в квартире и доме: типы обогрева полов
  • Стяжка для теплых полов: варианты, толщина и растворы
  • Три применения нагревательного кабеля: обогрев кровли, пола и труб
  • Бетонные и настильные системы теплого пола

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

  1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
  2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
  3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
  4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

    Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

  5. Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  6. Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  7. Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Область применения

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.

Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.

Затем подключается заземление.

Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами.

Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.

Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.

Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх. Монтаж теплого пола Caleo под ламинат и линолеум

Электрический теплый пол

В современной отделке помещений теплый пол от котла уже не является единственным вариантом. Вместо этого можно воспользоваться системами, работающими от электричества, срок службы которых достигает 50 лет без дополнительных вложений.

Широко применяются 3 варианта конструкции:

Для обогрева помещения можно использовать систему кабелей. Для этого используются экранизированные провода с двухслойной изоляцией. Они укладываются секциями и соединяются между собой герметичными муфтами.

Вместо проводов пол можно покрыть специальной инфракрасной пленкой. Она не нуждается в установке бетонной стяжки или высыхания клея. Единственный минус в таком решении заключается в высокой стоимости материала.

Стоит отметить, что монтаж теплого пола на электрической основе имеет достаточное количество преимуществ. Во-первых, его можно использовать независимо от размеров помещения или типа жилья. Во-вторых, нагрузку на систему можно распределить в зависимости от назначения.

Так, в кухне, где обогрев пола не является обязательным, можно использовать кабели и маты с меньшей мощностью. А в спальне или лоджии нагрузку на отопительную систему можно усилить.

В-третьих, большая часть моделей электрического теплого пола не требует обязательной цементной стяжки. Плитку можно класть поверх системы. Поэтому монтаж не занимает много времени. В отличие от водяного пола, она не требует периодических проверок на герметичность.

Работа электрических кабелей бесшумна, но способна прогреть поверхность пола максимально равномерно. Такой обогрев можно использовать в любое время года с функцией регулировки температурного режима.

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками

Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей

Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Преимущества теплых полов перед радиаторным отоплением

До недавнего времени основным источником обогрева любого помещения являлось радиаторное или трубное. Но, используя электрический или водяной теплый пол, можно помещения полностью прогревать таким способом. Сравнивая радиаторную систему обогрева комнат с этим новым видом, можно сразу заметить, что он имеет несколько очень важных преимуществ, которые сразу бросаются в глаза:

  • таким способом помещения прогреваются более равномерно;
  • это дает возможность иметь полную независимость от такой службы как ЖКХ (этот пункт относится к городским квартирам);
  • такая система обогрева более комфортная для человеческого организма;
  • это очень практичный метод, если в доме есть маленькие дети, так как тепло будет подниматься вверх от самого пола.

Среди преимуществ такого пола можно выделить и то, что здесь воплощается рекомендация генералиссимуса Суворова, который советовал держать ноги в тепле, но голову в холоде

А это очень важно не только для здоровья человека, но также его самочувствия. Следует заметить, что чаще всего используется теплый пол под плитку, но такую систему можно применить и под такое напольное покрытие как ламинат. Но какому виду можно отдать предпочтение, водяному или электрическому?

Но какому виду можно отдать предпочтение, водяному или электрическому?

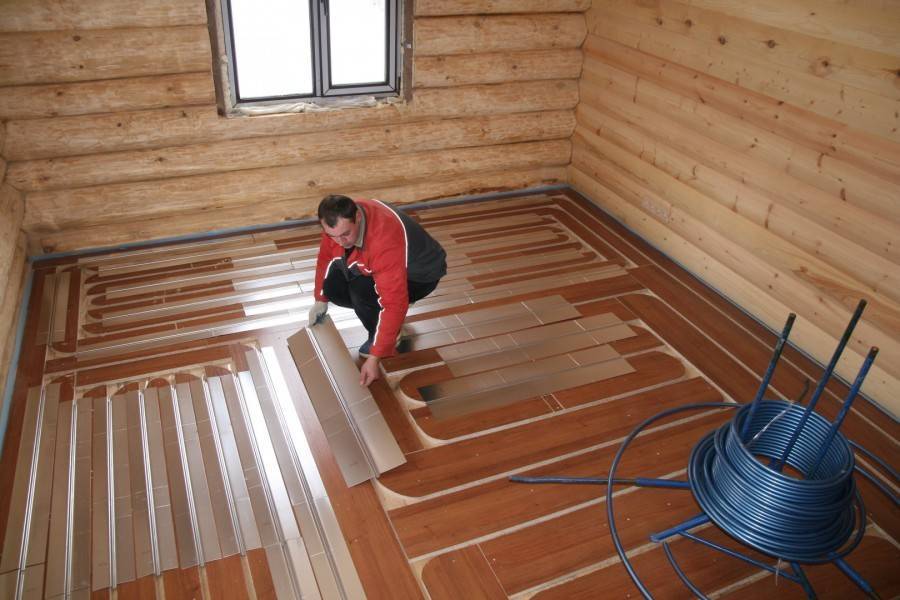

Способы прокладки труб

По периметру дома магистрали в такой системе и на первом этаже, и на втором проводятся обычно под полом. Такая «скрытая» система не портит внешнего вида помещений. Однако следует учитывать то, что при такой прокладке, скорее всего, придется использовать нижний способ подключения радиаторов. А при таком методе врезки, к сожалению, батареи работают не в полную силу. Выходом может стать использование байпаса особой конструкции.

В этом случае на «подводящей» трубе перед радиатором врезается металлопластиковый отрезок длины, равной высоте батареи. Присоединение к магистрали производится через него, в верхней части секции. К «обратной» трубе приваривается коротенький вертикальный отрезок. Радиатор присоединяется к нему в нижней точке противоположной секции.
