Что нужно, чтобы подключить пол?
Квартиру перед установкой системы необходимо подготовить — утеплить наружные стены, заменить старые окна на стеклопакеты, проверить качество входных дверей. Это позволит сократить теплопотери до оптимального уровня.
Далее производится расчет теплопотерь, позволяющий определиться с необходимым количеством материала, составляется схема раскладки. Чаще всего для квартир выбирается простая в исполнении «змейка» и максимально эффективная для обогрева жилых помещений «улитка («спираль»). Площадь, на которой планируется установка громоздкой мебели, например, дивана, в учет не берется. Не стоит отапливать и участки, расположенные в непосредственной близости от стен.
Выбирается способ укладки труб. Помимо бетонной стяжки это могут быть специальные маты (полистирольная система), в которых вырезаются углубления, необходимые для укладки, а также деревянные пазы — самое трудоемкое решение, актуальное для деревянных полов.
Основание выравнивается, очищается от загрязнений. Далее укладываются все слои «пирога» по заранее определенной схеме. После укладки система проверяется на вероятность протечки посредством подачи воды под давлением. Если в течение нескольких дней недостатки не будут выявлены, можно приступать ко второй половине работ — окончательной стяжке и отделке.
Как подключиться
Перед тем как начинать укладку труб и монтаж, не мешает проверить качество водопроводной воды. Зачастую в ней присутствует множество твердых частиц, которые со временем способны засорить ваши напольные магистрали. Решить проблему несложно, используя фильтры. Водяные полы в квартире от центрального отопления можно подключить:
- непосредственно через стояк;
- двухтрубной разводкой;
- однотрубной разводкой.
Через стояк
Если вы уверены, что за теплый пол от центрального отопления в квартире штраф вам не грозит, можете присоединить отводы труб через коллектор прямо к стояку. Для решения этой задачи используется сварка. Ключевую роль в подобной схеме играет циркуляционный насос. Перед тем как приступить к работе, тщательно рассчитайте протяженность труб, способ укладки и оптимальный шаг. Подготовка основания для конструкции – важнейший этап процесса. Устанавливая водяной теплый пол в многоквартирном доме выше первого этажа, вы берете на себя ответственность за соседей снизу
Важно помнить, что каждый лишний сантиметр стяжки – это дополнительная нагрузка на перекрытие
Принцип работы максимально прост: насос постоянно подает в систему горячую воду определенной температуры, параметры которой определяет трех- или двухходовой смесительный клапан. Сделать водяной теплый пол от центрального отопления еще более комфортным поможет терморегулятор. Это устройство будет автоматически включать/выключать подачу, чтобы сохранять нужную температуру теплоносителя. Чтобы насос не функционировал вхолостую, рекомендуется поставить реле давления, реле потока или термостат, отключающий агрегат по достижении необходимого предела нагрева.
Однотрубная разводка
Подобная схема может быть реализована при условии, что расхождение тепловой нагрузки центрального отопления и вашего водяного оборудования не превысит 10°C. Подключение осуществляется через стояк, при этом радиатор в каждой из комнат меняется на теплообменник. Управление температурой осуществляется посредством термостата, который при необходимости включает насос и дезактивирует его по достижении заданных условий.
Такое водяное отопление пола в квартире обладает рядом преимуществ по сравнению с предыдущим:
- для каждого помещения можно установить разный уровень обогрева;
- нет необходимости думать о качестве воды в главном трубопроводе;
- когда теплоноситель в основном стояке сливают, происходит автоматическое отключение насоса;
- современное оборудование дает возможность обогревать комнату на основании показаний внутренней или внешней температуры, а также строго в обозначенное время. Например, ночью электроэнергия стоит дешевле. Установив многотарифный счетчик и запрограммировав термостат на ночной обогрев, можно существенно сэкономить.
Есть и недостаток: при попадании воздуха внутрь насос может сильно шуметь.
Двухтрубная вертикальная разводка
Эта схема монтажа используется при наличии нескольких стояков. Старые батареи меняют на теплообменники для теплого пола в квартире от центрального отопления
Важно, что это не нарушает гидравлику стояка, так как настройки балансировочных клапанов те же. Необязательно брать воду отовсюду. Зачастую, достаточно подсоединиться к паре стояков
Вторичный контур монтируют параллельно. Если нет желания проводить дополнительную балансировку, делайте линии одинаковой длины. Следует отметить, что появление теплообменников дает возможность получать едва ли не вдвое больше тепла, чем при радиаторах
Зачастую, достаточно подсоединиться к паре стояков. Вторичный контур монтируют параллельно. Если нет желания проводить дополнительную балансировку, делайте линии одинаковой длины. Следует отметить, что появление теплообменников дает возможность получать едва ли не вдвое больше тепла, чем при радиаторах.
Схемы установки теплого пола, где запрещено его использование
Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.
Дешево и сердито
Схема нерегулируемого теплого водяного пола
Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.
Так же может быть интересно: Что лучше теплый пол или радиатор отопления?
Схема с балансирующей регулировкой
Схема теплого водяного пола регулируемого вручную балансировочным краном
На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.
Снижение влияния теплового расхода
«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.
Схема теплого водяного пола с трехходовым клапаном
Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.
Трехходовой клапан
В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.
Схема для взыскательных потребителей
Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом
К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

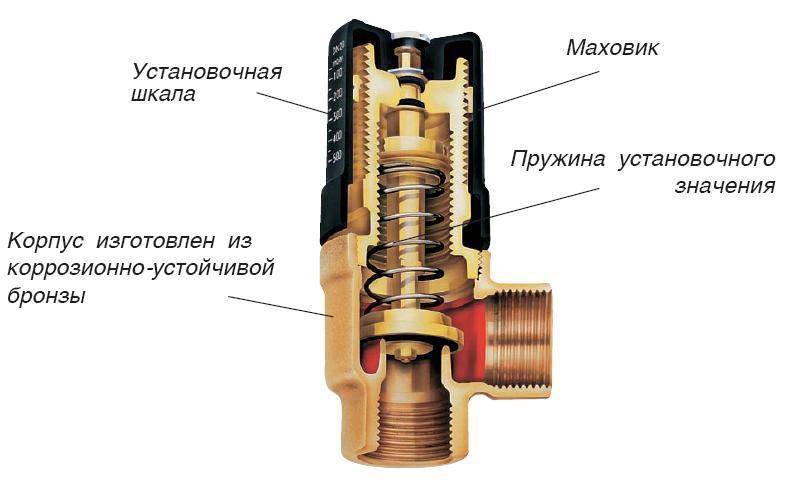

Строение перепускного балансировочного узла
Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.
Возможен ли монтаж теплого пола от центрального отопления в квартире?
Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения. Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима. Но это касается только для систем с автономным отоплением. Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?
Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.
Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.
Возможные проблемы и их причины
Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола – это разница температуры воды в системе. Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.
При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.
Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.
Теоретическая схема подключения
Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.
Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.
В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы. Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.
Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.
Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления. Но эффективность данной системы будет низка из-за больших тепловых потерь.
Недостатки
- Незаконность монтажа подобной системы.
- Большая вероятность поломки.
- Невозможность регулировки температуры нагрева пола.
- Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
- Трудоемкость процесса.
В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой. Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.
Достоинства и недостатки
Совершенной во всех отношениях отопительной системы не существует. Не являются исключение и полы, теплоносителем в которых выступает вода. Начать стоит с перечисления достоинств. Это:
- равномерное прогревание всей полезной площади;
- возможность выполнить монтаж при минимальных финансовых вложениях;
- перегрев горячей водой, поступающей из ГВС, исключен, поэтому на стяжку может укладываться практически любое напольное покрытие;
- полы безопасны, так как все элементы системы надежно скрыты;
- минимальные эксплуатационные расходы;
- повышенный комфорт для всех домочадцев, в том числе и малышей, активно исследующих окружающий мир ползком.
Есть и ряд недостатков, а именно:
- могут возникнуть технические сложности при монтаже и ошибки в расчетах;
- высокая стяжка, которая не всегда актуальна для квартир с низкими потолками;
- возможность протечки в случае выбора некачественной трубы или несоблюдения рекомендаций по ее укладке;
- при ремонте системы приходится снимать покрытие, которое не всегда можно восстановить.
Если вы не уверены в своих силах, лучше обратиться за помощью к профессионалам, которые рассчитают оптимальные нагрузки, ориентируясь на тип здания, показатели теплопотерь, климатические особенности региона, а также выполнят работы в кратчайшие сроки.
Рабочий процесс устройства пола
Схемы подключения
Подключение к центральному стояку отопления
Принцип устройства отопления под полом проходит по принципу подсоединения низкотемпературного контура. Правильная схема обеспечивает поступление теплоносителя по стояку, который находится отдельно от радиаторного трубопровода. Это может быть теплообменник на общем теплопункте, узел в многоэтажке или в жилище потребителя. Схема оговаривается с поставщиком тепла и управляющей конторой. На практике пол подключается по одной из схем, разрешение оформляется в половине случаев.
Соединение через радиатор
Система делается в виде двух трубопроводов. После врезки в основной стояк ставится запорный кран, на каждой батарее — по 2 вентиля на линии обратки и подачи. Материалом контуров служит полипропилен 25 мм, а теплообменники подсоединяются трубой 20 мм.
Если на верхней магистрали обратка снизу, а подача к батарее сверху, отопление пола работает эффективно. На нижней ветке обратка и подача подводятся снизу, поэтому задействуется только 85% энергии.
Соединение через радиатор отопления с регулятором
Схема радиатора и теплого пола
Термоголовки вида RTL контролируют температуру теплоносителя при прямом подключении водонагревательного пола.
Автоматический клапан врезается на обратке и координирует заданную температуру:
- вода не достигла установленного значения — разрешается бесперебойная циркуляция;
- температура повышается до нормы — привод головки перекрывает клапан, подача жидкости прекращается;
- остывание ведет к открытию прохода и движению воды.
Соединение через теплообменник
Обвязка теплого пола с теплообменником
В такой схеме устраняется негативное воздействие теплого водяного пола в квартире с центральным отоплением.
Теплообменник подбирается в соответствии с мощностью батарей, устанавливается на место радиатора и выполняет следующие функции:
- сохраняет гидравлическое сечение магистрали;
- позволяет независимо регулировать нагрев двух контуров.
Труба теплого пола не имеет прямого выхода на общую систему, при аварии не требуется отключение общего стояка от котла. Снижается риск затопления соседей снизу в многоквартирном доме.
Последовательное соединение
Чтобы запитать теплый пол от отопления по однотрубной системе, нужно в схему соединения включить насос и смесительный узел.
При монтаже соблюдаются условия:
- внутренний диаметр подающих труб не меньше 25 мм, при этом наибольшее количество батарей на кольце не должно превышать 5;
- петля водяного пола подсоединяется в обратную магистраль после всех радиаторов;
- для сохранения требуемой температуры врезается смесительный трехходовой клапан.
Таким подключением пользуются хозяева квартир старого типа для несанкционированной врезки в однотрубный стояк вертикального типа.
Подключение с горизонтальной разводкой
Горизонтальная разводка
Используется проектная раскладка труб, обеспечивающая ритмичное распределение тепла по площади. При этом учитываются расстояния от вертикальных ограждений и план расстановки мебели. Такое планирование горизонтальной разводки позволяет эффективно использовать энергию теплоносителя в трубах.
Укладка теплых полов от отопления
В старых квартирах все начинается с демонтажа всех напольных покрытий. Если в комнатах эту процедуру как-то перенести можно, то при наличии плитки в ванной комнате, туалете или кухне это может стать головной болью. Тем не менее, покрытие нужно снимать.
Следующий этап — выравнивание. Ровный пол — условие для нормальной работы системы водного пола: при наличии перепадов образуются зоны застоя теплоносителя, которые могут даже привести к неработоспособности системы. Если есть небольшие огрехи — выровняйте их при помощи тонкого слоя раствора. Если пол ровный, нужно просто заделать имеющиеся дефекты (трещины, ямки и т.д.). Есть еще один способ — нанести тонкий слой крупнозернистого песка и разровнять его.
Затем по периметру комнаты приклеиваете демпферную ленту. Одну часть крепите к стене (если поверхность гладкая — клеите, если шершавая — прибиваете монтажными дюбелями), второй оказывается на полу. Демпферная лента предотвращает появление трещин при температурном расширении.
Укладка демпферной ленты
Теперь важный этап — теплоизоляция. Чаще других для этих целей используются экструдированный пенополистирол в плитах или фольгированный вспененный полиэтилен. Есть еще специальные полистирольные плиты для теплых полов, на поверхности которых уже имеются направляющие. Но с такими плитами используются только металлопластиковые трубы — они разработаны под них, полиэтиленовые трубы в них не фиксируются.
Укладывают теплоизоляцию плотно, без зазоров. Любой зазор — мостик холода, через который будет уходить тепло. Потому тщательно подгоняем материалы один к другому. Места соединения проклеиваем металлизированным скотчем.

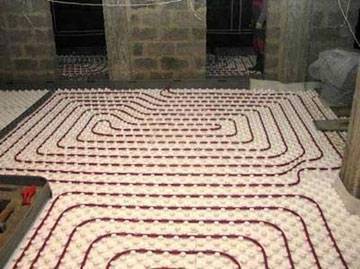

Закончив с теплоизоляцией, кладут направляющие — решетки с ячейками, к которым крепятся пластиковыми хомутами трубы. Для средней полосы России расстояние между двумя соседними трубами в контуре — 15см. Для регионов, расположенных южнее можно шаг увеличить, но делать его больше 30см не стоит: тогда пол ощутимо имеет разную температуру. Вообще шаг укладки труб может быть разным. Рекомендуют поступать таким образом:
- для холодных зон в комнате (возле дверей, окон, наружных стен с недостаточным утеплением) использовать шаг 10см;
- для середины комнат с нормальным уровнем теплопотерь — 20см;
- для холодных комнат или для тех, где нужны температуры выше, — 15см;
места, где будет стоять мебель, стараются обойти или прокладывать трубы с шагом 30см.
Стяжку заливают на заполненной системе. Сначала выставляют маяки, так, чтобы сверху труб был слой бетона 5-6см. Затем заливают раствор и выравнивают его правилом. Бетон используют с мелкозернистым наполнителем. Марка 200. Выровняв стяжку, оставляют на 3-4 недели. Только после истечения этого срока можно укладывать напольное покрытие и начинать использовать комнату.
Теперь как сделать теплый пол от отопления вы знаете. Технология не самая простая, но и не самая сложная. Вполне можно справиться своими силами, без привлечения специалистов.
Как можно подвести водяной теплый пол?
В комнату пол с водяным контуром можно установить двумя способами: от стояка или от батареи отопления. Подвод от общего стояка считается более трудоемким и громоздким, поскольку трубопровод нужно вести через всю комнату, что сложно замаскировать.
Диаметр трубы требуется довольно большой, поскольку теплоноситель в ней циркулирует. Подключение от батареи проще, и визуально не портит интерьер.
Производительность системы нагрева полов будет выше, поскольку источник отопления близко, а сечение трубы совпадает с диаметром труб в батарее. Схема укладки предпочтительнее в виде змейки.
Подключение от центрального отопления встречается чаще в частных домах, поскольку в квартире это сделать сложнее из-за соседей и неготовности систем отопления к современной теплотехнике.
Схема с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Спецификация материалов и оборудования
Она включает в себя:
наличие радиаторов отопления с нагревом до 70-80С
отдельный контур ТП со средней температурой воды в 40С
Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?
Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.
Эффективность и комфорт всей системы из-за этого страдает.
Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.
Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
простой монтаж
доступная цена оборудования
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Что такое водяной теплый пол
В панельных домах наружные стены и пол зимой чаще всего не обеспечивают достаточно комфортных условий проживания. Особенно остро эта проблема стоит, если в семье есть маленькие дети, которые любят играть на полу.
Если прогреть всю поверхность полового покрытия, то сквозняки будут исключены. Пыльные ковры, теплые тапочки, шерстяные носки дома больше не понадобятся даже во время самых сильных морозов. Для этого необходимо по всей площади отапливаемого помещения уложить под пол трубы, в которых будет циркулировать теплая вода.
Из чего состоит
Конструкция ТП технологически сложнее традиционного отопления с помощью радиаторов. Обычно греющие трубы заливают сверху бетонным монолитом. Существуют более современные способы сухого монтажа стандартными блоками.
Для уменьшения потерь тепла на бетонные плиты перекрытия укладывают пенополистирол. Под него подкладывают гидроизоляцию из полиэтиленовой пленки, заворачивая края и фиксируя скотчем.
Перед заливкой бетонной стяжки по периметру комнаты устанавливают демпферную ленту. Она компенсирует температурное расширение бетона.
Перечень основных компонентов монолитного теплого контура:
- Гидроизоляционная пленка бетонного основания.
- Утеплитель — пенополистирол толщиной 3–5 сантиметров.
- Демпферная лента по периметру комнаты.
- Греющая труба — металлопластик или сшитый полиэтилен диаметром 16–20 мм с толщиной стенки 2 мм.
- Бетон, толщина слоя 80–100 мм.
- Напольное покрытие: ламинированная доска, линолеум, керамическая плитка.
- Трехходовой клапан смесительного узла с термостатом.
- Циркуляционный насос.
- Коллектор с запорными кранами подающей и обратной трубы.
- Автоматические воздухоотводчики.
- Теплообменник.
- Фильтр.
- Расширительный бак.
- Манометр.
Принцип действия
Поскольку греется весь пол в помещении, то температура теплоносителя системы отопления (СО) обычно поддерживается в пределах 25–35 градусов. Этого вполне достаточно для компенсации потерь тепла через наружные стены, окна, балконные двери.
Интенсивность нагрева регулируется вручную или термоголовками на запорных вентилях. При этом остается зависимость от температуры теплоносителя централизованной СО.
Преимущества
Главное достоинство ТП отражено в названии этой системы. Повышенная комфортность объясняется также отсутствием сквозняков, поскольку воздух внутри помещения прогревается равномерно по всей площади.
Расходы на отопление снижаются на 10–15 %, по сравнению с использованием обычных радиаторов, которые сначала греют потолок. Горячий воздух от батарей поднимается вверх, потом по мере остывания опускается вниз и охлажденным потоком движется к отопительным приборам. Пол остается холодным.
ТП обладает и другими достоинствами:
- Создает и поддерживает идеальный микроклимат в квартире. Дети могут играть на полу без риска простудиться.
- Равномерность прогрева исключает появление сырости и плесени на стенах.
- Срок службы — до 50 лет.
- Отсутствует вредное электромагнитное поле, неизбежное для электрического подогрева пола жилого помещения.
Недостатки
Тонкие трубы должны быть надежно защищены сверху бетонным монолитом, чтобы выдерживать вес тяжелой мебели. Дополнительная нагрузка на плиты перекрытия может отрицательно сказаться на устойчивости многоквартирного дома.
Настройка всех ответвлений ТП занимает много времени вследствие инерционности всей системы. Длина одной трубы достигает 60–80 метров. Кроме того, изменение температуры поверхности пола станет заметно только после прогрева бетонного монолита.
Есть и другие недостатки:
- Высокая стоимость монтажа. Требуются специфические навыки, знания, опыт.
- Если трубы были некачественными, то ремонт забетонированной системы практически невозможен.
- Сложность получения разрешения на изменение конструкции отопительной системы.
- Срок окупаемости понесенных затрат составляет десятки лет.
Это интересно: Укладка кафеля на пол своими руками: выкладываем все нюансы
Теплые полы от батареи в квартире
Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.
В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.
Часто встречающиеся проблемы
При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:
- Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
- Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
- Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.
Решение проблем с монтажом водяного теплого пола в квартире
При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.
Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.
Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.
Непосредственный монтаж труб: выбор схемы укладки
Вне зависимости от того, централизованный или автономный водяной теплый пол в квартире, внимание необходимо уделить как материалу труб, так и способу их укладки. Всего можно выделить три основных рисунка:
Всего можно выделить три основных рисунка:
- улитка;
- змейка;
- двойная змейка.
- Изображения схем: змейка, двойная змейка, спираль
Теплый пол в квартире от горячей воды можно уложить в двойную спираль: малая располагается около окна или наружной стены, а вторая – непосредственно в комнате.
- Двойная спираль
При этом прокладывание проходит по спирали, что обеспечивает равномерный прогрев поверхности. К его недостатком можно отнести сложности при монтаже: правильно рассчитать радиус, шаг и при этом учитывать максимально допустимый изгиб – сложная задача, которую лучше доверить профессионалу.
- Метод укладки змейкой
Змейка и двойная змейка мало чем отличаются – в обеих прокладывание проходит витками и конец обратки расположен там же, где и начало. Разница в том, что в обычной змейке обратный контур проходит по периметру комнаты, а в двойной – возвращается параллельно подающей части трубы.
Минусом змейки можно называть ощутимый перепад температур. Вода постепенно остывает, поэтому ближе к концу пути температура заметно падает, что приводит к плохому прогреву пола.
Количество труб для теплого пола однокомнатной квартиры варьируется в зависимости от её размеров, однако в сети множество калькуляторов, которые позволяют рассчитать длину. При необходимости, можно воспользоваться формулой:
k – коэффициент изгиба трубопровода;
Sучастка – площадь участка;
Hшаг – шаг укладки.
Основное преимущество теплого пола
По сути, это одна из разновидностей полноценного отопления квартиры или частного дома. Ее особенность заключается в том, что обогревательные элементы располагают нетрадиционно. Нет привычных батарей под окнами и магистральных труб по периметру жилья. Все трассы скрыты под полом и нагревают его поверхность.
Такой вариант обогрева жилья обладает несомненным преимуществом перед привычными схемами. Так, нагреваясь возле батарей или радиаторов, воздух сразу устремляется вверх. Это объективные физические законы, согласно которым циркулируют воздушные массы с разными потенциалами температур. Тепло постоянно будет под потолком, а остывший воздух всегда опускается вниз, чтобы, нагревшись, снова подняться вверх.
Другими словами, большая часть тепловой энергии расходуется впустую, поскольку человек находится внизу. В домах с теплым полом несколько иная картина. Нагретые массы воздуха точно так же стремятся вверх. Но в отличие от традиционных отопительных систем их путь не проходит возле стен. Благодаря тому, что прогревается поверхность пола в комнате, тепло распределяется равномерно по всей жилой площади.
К тому же надо учитывать инфракрасное излучение (ИИ), которое исходит от элементов системы и тоже направлено вверх. Благодаря ИИ и естественной конвекции самая комфортная температура формируется на уровне 1,5-2 метра — в зоне, доступной взрослым людям. Кроме того, ступни человека всегда будут соприкасаться с теплой поверхностью основания, что только усиливает ощущение комфорта.
Система «теплый пол» полностью способна заменить собой стандартные радиаторные схемы и обеспечить достаточное количество тепловой энергии для проживания в помещении любой площади. Сегодня для проектирования и монтажа применяют два наработанных варианта реализации проектов — с использованием электричества и горячей воды. В первом случае укладывают специальные пленочные материалы, а во втором — полимерные трубы, по которым циркулирует горячий теплоноситель.
Заключение и выводы
Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.
Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.
Вот и все особенности подключения водяной конструкции теплого пола. Нужно не забывать, что использование такой системы является незаконным, поэтому при возможности, нужно сделать ее незаметной для проверяющих органов. Оставляйте ваши комментарии, тем более, что тема для обсуждения очень интересная. И напоследок, видео подключения через отдельный теплообменник — так сказать, самая идеальная схема монтажа:
Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.
Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.
