Укладка кабеля или термомата
Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.
При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.
Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.
Watch this video on YouTube
Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.
Как правильно выбрать кабель для теплого пола
Если планируется в квартире провести установку плиточного теплого пола, то необходимо выбрать вариант, который подойдет наилучшим образом.
Управление нагревательным матом
При этом надо принять во внимание следующее:
Тип напольного покрытия.
Является ли теплый пол единственным источником отопления. Если он играет дополнительную роль, то его мощность можно выбирать в дополнительных пределах
Когда в квартире теплый пол является единственным источником тепла, важно выбирать модели, имеющие наиболее значительную мощность.
Какую электрическую мощность необходимо обеспечить для качественной работы пола. Это учитывается при оплате электричества и при совместной работе с мощными электрическими приборами.
Производителя изделия
От этого зависят качество и надежность работы, наличие гарантии, характеристики теплого электропола.

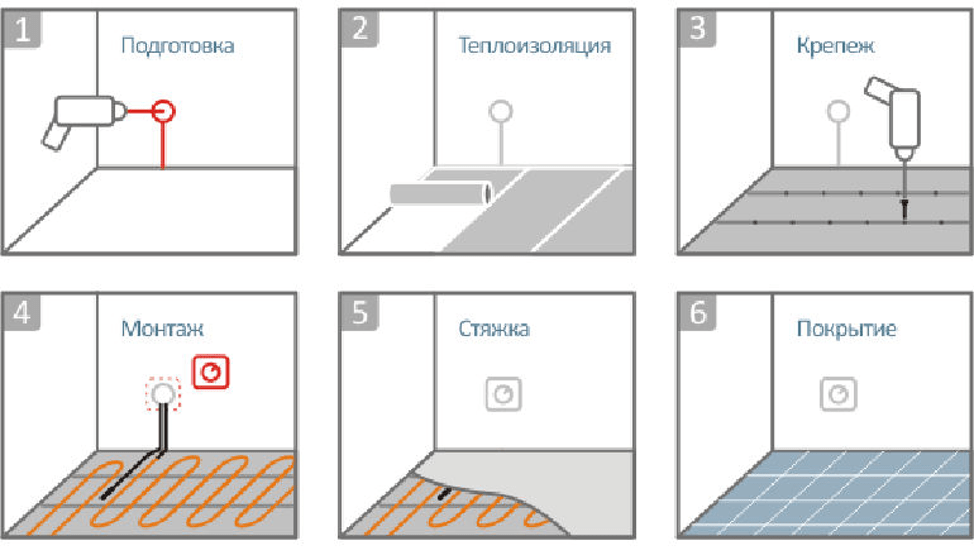

Пошаговая инструкция укладки теплого пола с электроподогревом
Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.
Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.
Подготовка
Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.
Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:
- Гидроизоляция (полиэтиленовая плёнка).
- Пенопласт толщиной от 30 мм.
- Теплоотражающий экран для лучшей проводимости.
- Металлическая сетка.
- Новая стяжка толщиной от 50 мм.
Укладка кабеля
Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.
Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.
Правила установки нагревательного кабеля:
Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей. Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть. В это время нужно прикрепить при помощи алебастра холодные кабели
Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба
Заливка
Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси
Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью. Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном
Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.
Финальная обработка
Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.
Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?
Монтаж кабельного теплого пола под кафельную плитку своими руками
При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.
Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

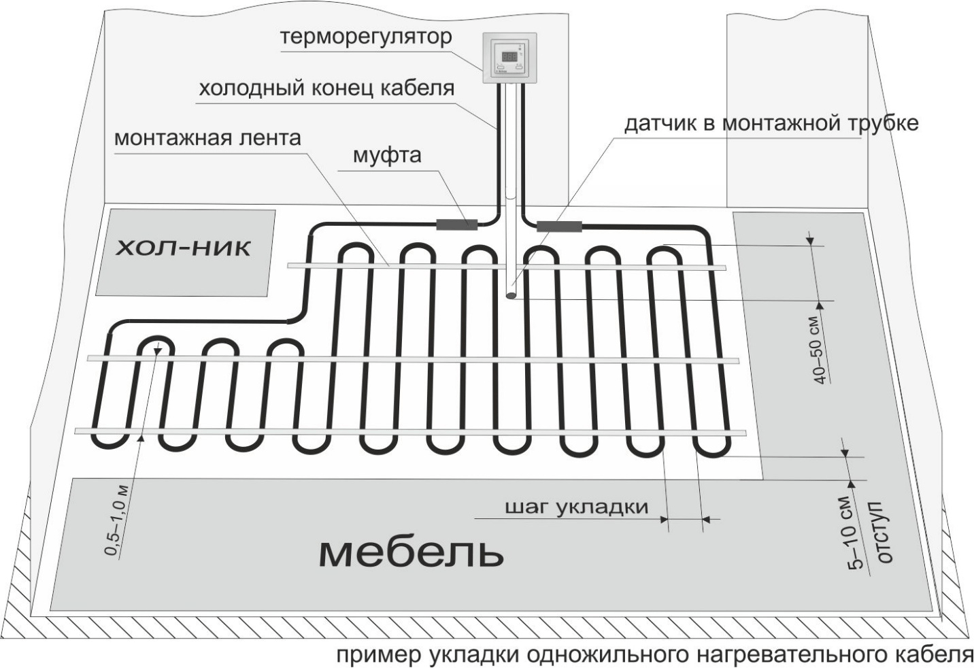

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

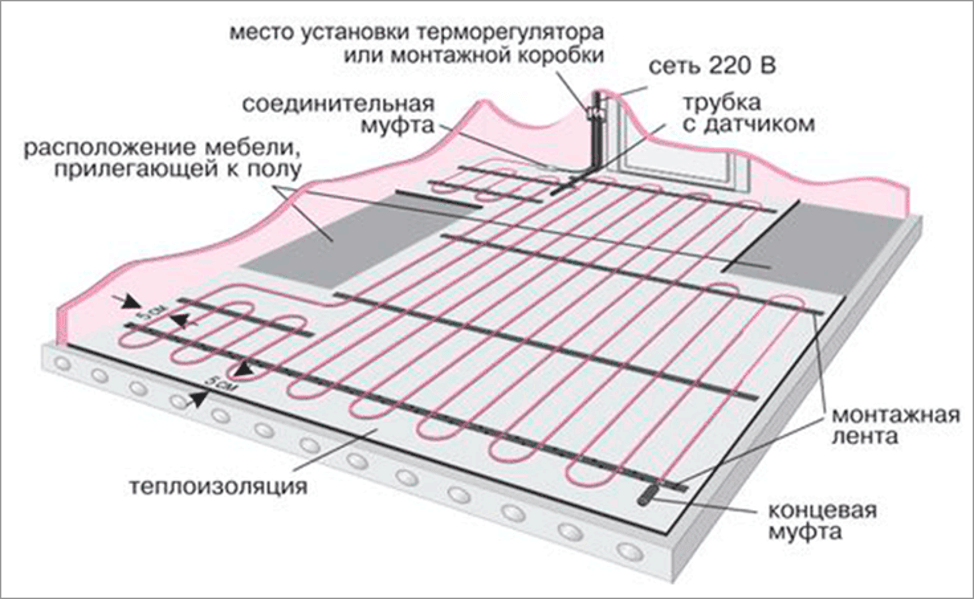

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

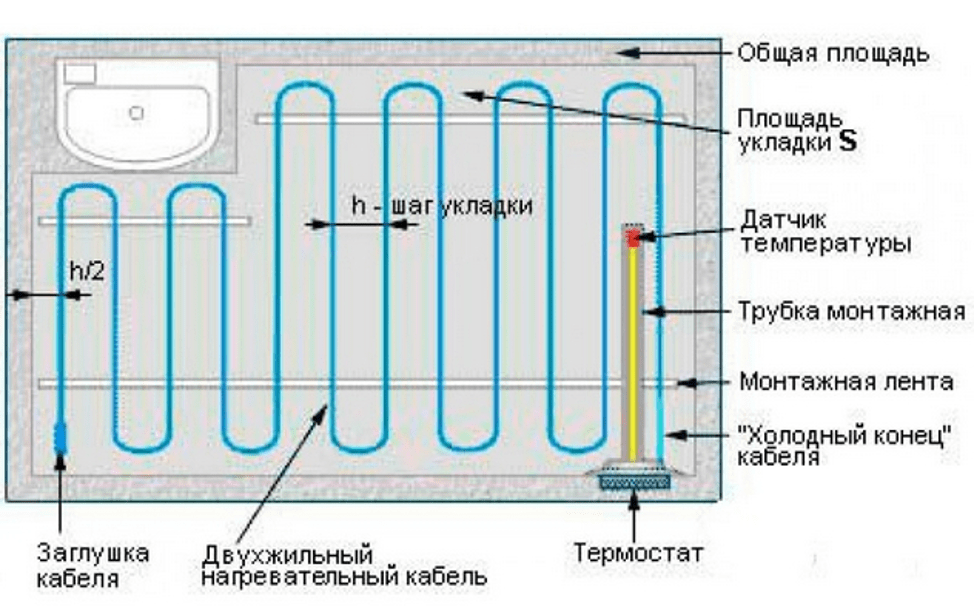

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

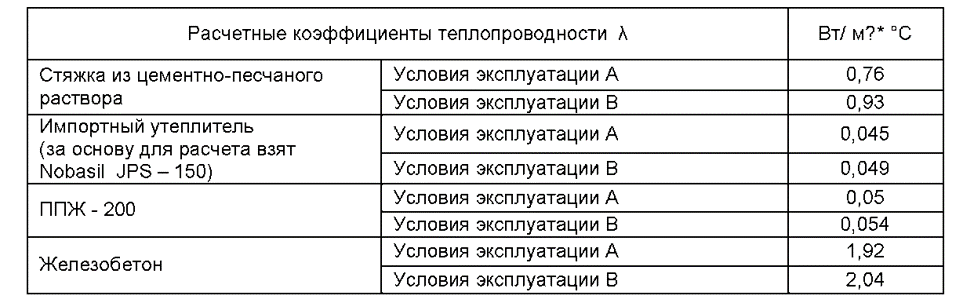

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)
Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

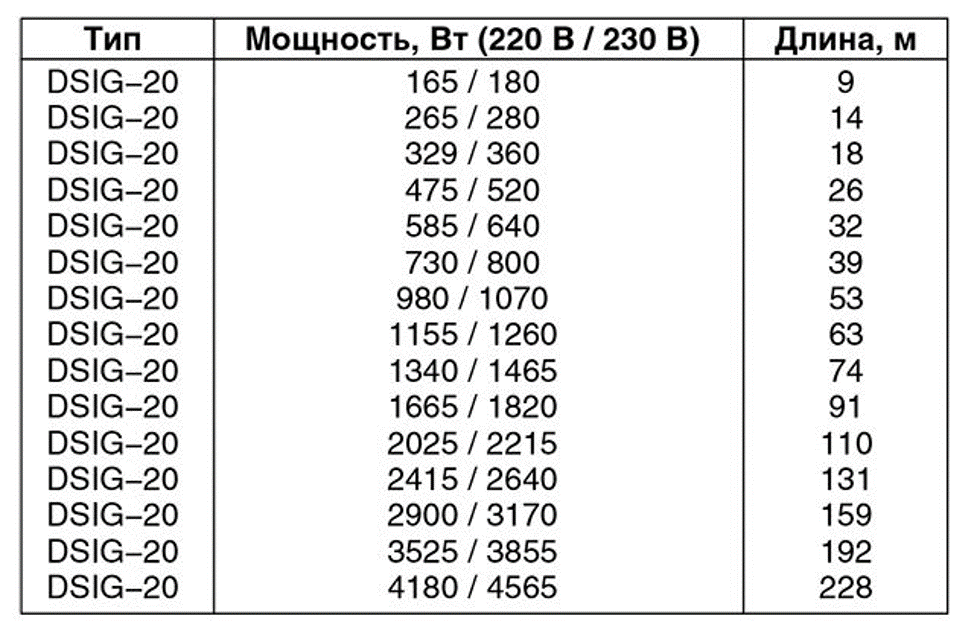

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле
H=S*100/L,
Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.
При выбранных параметрах
H = 4*100/91 = 4,39 см
Учитывая необходимость отступа от стен, можно принять 4 см.
Планируя монтаж, важно выполнить следующие правила:
- никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
- недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
- чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.
Последовательность работ такова:
- заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
- на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
- укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
- вывод кабеля к терморегулятору;
- заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.
К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.
Установка контрольных приборов
Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.
Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.
Укладка нагревательных матов
Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:
В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.
- 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
- 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
- 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).
Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.
Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.
Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.
На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.
Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.
Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.
Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.
Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.
Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.
Заливка стяжки и укладка плитка
Завершается укладка электрического теплого пола нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего применяют специальную клеевую смесь для непосредственной укладки керамической плитки. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносится дважды: сначала закрываются маты или кабельные контуры, затем наносится следующий слой для кладки плитки.
Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температуры при эксплуатации. Нанесение клея на нагревательную часть не должно спровоцировать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра греющего провода. Эксплуатировать пол можно, когда полностью высохнет стяжка и клей.
Как выполнить монтаж инфракрасного теплого пола под плитку?
Виды терморегуляторов для теплого пола
Как подключить теплый пол к электричеству — схема подключения
Что такое инфракрасный плёночный теплый пол?
Как провести проводку в квартире своими руками?
Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция
Первый шаг. Выравниваем основание
Прежде всего, демонтируем старое напольное покрытие, если таковое присутствует. При желании можно пойти на хитрость: залить старую отделку грунтующим составом, к примеру, пользователи хорошо отзываются о грунтующей краске CERESITCT 15. Хотя ее главное предназначение и не в этом, в качестве заливки для старой отделки она тоже вполне подходит. Способ проверен на линолеуме. В целом же технология монтажа рекомендует полностью избавляться от старой отделки.
Ceresit CT 15
Технические характеристики Ceresit CT 15
Черновой пол тщательно очищается от любого рода мусора.
Готовим поверхность, удаляя пыль и грязь
Далее, если основание неровное, следует этап заливки стяжки. Можно как приобрести готовую самовыравнивающуюся смесь, так и приготовить состав самостоятельно, взяв для этого 4 доли песка, 1 долю цемента и воду. Оптимальную толщину стяжки определяйте самостоятельно в соответствии с размерами имеющихся перепадов поверхности. Ваша задача – получить идеально горизонтальное основание.
Распределение самовыравнивающейся смеси
Непосредственно заливка выполняется стандартным способом, т.е. по маякам. Стяжке даем набрать прочность. Если использовался готовый состав, необходимое время уточняем в инструкции. В случае применения цементно-песчаного раствора, ему рекомендуется дать настояться в течение положенных 28 суток. На практике же столько не ждут почти никогда и продолжают работу уже спустя 4-7 дней. Решение за вами.
Если основание слишком неровное, лучше залить тонкую стяжку, используя невысокие маяки
Под какую плитку выполняют монтаж системы обогрева пола?
Мы разобрались, как правильно уложить теплый пол под плитку, осталось выяснить, какой отделочный материал лучше купить. В принципе подойдет любая керамогранитная или керамическая плита. Оба вида отделки совместимы с электрическими полами — отлично аккумулируют и проводят тепло, безопасны и неприхотливы к высоким температурам. Но если мы вплотную подошли к рассмотрению вопроса, как правильно уложить электрический теплый пол под плитку, то стоит разобраться с классами напольного покрытия.
Существуют следующие группы:
- PEI I. Рекомендована для влажных помещений. Уложенный своими руками теплый пол под плитку этого класса прослужит десятки лет. Материал устойчив к влаге и конденсату, не боится механических нагрузок и стоек к истиранию поверхности;
- PEI II. Дорогостоящий материал, но максимально устойчивый к истиранию. Если вы интересовались, как смонтировать теплый пол под плитку в кухне, то в качестве настила лучше выбрать материал именно этого класса. Никакие чистки полов ему не страшны;
- PEI III. Идеальный выбор материала для оформления лоджии или балкона. Поверхность отделки боится сильных механических нагрузок, а потому в обуви по ней ходить нельзя. Но укладка такой плитки на теплый электрический пол будет максимально эффективна, поскольку материал отлично передает тепло.
В продаже имеются и отделочные материалы класса PEI IV и V с повышенными эксплуатационными характеристиками поверхности. Но они стоят дорого, да и предназначены для мест с большой проходимостью. Если вас интересует вопрос, как сделать электрический теплый пол под плитку максимально долговечным в коридоре или холле, тогда эксперты рекомендуют выбрать именно этот класс покрытия.
При выборе керамической плитки обращают внимание и на пористость ее структуры. Для тех, кто выясняет вопрос, как установить теплый пол под плитку максимальной эффективности, можно порекомендовать выбирать очень плотную отделку
Чем меньше пузырьков с воздухом будет в толщине материала, тем лучше он будет проводить тепло.
Мы выяснили, как выгоднее стелить теплый пол — под стяжку или под плитку, что лучше выбрать для монтажа системы — маты, кабель или пленку, а также как провести грамотную укладку. Но если у вас еще остались вопросы касательно того, как укладывается теплый пол под плитку, то лучше эту процедуру доверить специалистам. Несмотря на безопасность всех описанных выше нагревающих элементов, проблемы все-таки могут возникнуть.
Варианты устройства, толщина
Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.
Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.
Кабель
При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.
Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.
Включать кабельный пол можно только после того, как стяжка полностью высохнет.
Мат
Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.
Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.
Общие требования обустройства теплых полов под плитку
Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.
Основание
Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений
Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска
Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.
При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия
Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.
Стройматериалы
Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.
Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы
Какие есть варианты
Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.
Устройство электрического покрытия может быть нескольких видов:
- кабельное;
- пленочное;
- нагревательные маты;
- стержневое.
При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.
Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.
Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.
Пленочный инфракрасный тёплый пол
Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.
В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.
