Правильный монтаж нагревательных матов под плитку

Монтаж тёплого пола под плитку

Мы уже определились с видом лучшего тёплого пола под плитку: это нагревательные маты. Такие секции абсолютно надёжны, поскольку изготавливаются по технологии безмуфтового соединения холодной и горячей частей. Какие этапы нужно пройти, чтобы правильно установить систему тёплого пола? Рассмотрим все по порядку.

Подготовка комплекта и помещения

Итак, электрический тёплый пол состоит из нагревательного кабеля и терморегулятора. Существуют двужильные и одножильные нагревательные кабели. Первые гораздо дороже, зато и безопаснее одножильных.

Перед началом работ освободите помещение от мебели, демонтируйте старое напольное покрытие, подготовьте поверхность к процессу установки системы. Заранее продумайте и подготовьте место в стене для крепления электрического термостата, которым можно будет регулировать температуру пола. В случае необходимости оборудуйте отдельную проводку для подключения системы.

Укладка утеплителя

Пенофол – это современный материал, который используется для теплоизоляции полов. Он покрыт фольгой толщиной в 14 мкм и самоклеящимся слоем. Данный материал обладает отличными свойствами: лёгкостью, тонкостью и приемлемым коэффициентом теплопроводности (0,049 Вт/мК). Пенофол продаётся в рулонах, укладывается фольгой вверх. Стыки при этом следует проклеить монтажным скотчем. Не забывайте делать отступ от стены на 5-10 мм.

Укладка нагревательного кабеля

Нагревательный кабель монтируется под плитку посредством специальной монтажной ленты, которая крепится к основанию. Такой пол часто называют плёночным. Однако плёнка не годится для монтажа под плитку: принцип её действия несколько иной.

Если же вы купили кабель и сетку раздельно, то укладывайте его зигзагообразно с промежутками витков до 25 см. Закрепить кабель можно монтажным скотчем, предназначенным для тёплого пола. В местах поворота кабеля сетка разрезается.

Под плитку также можно монтировать инфракрасную систему тёплого пола. Его установка осуществляется по такому же принципу. Однако нагревательные маты – самый подходящий вариант для укладки под керамическую плитку. Один важный момент: не следует укладывать нагревательные маты в тех местах, где будет размещаться мебель.

Монтаж терморегулятора

Терморегулятор для тёплого пола внешне похож на привычный выключатель. Его, как правило, крепят на стену в любом удобном месте. Целесообразнее всего сделать в стене отверстие под установку терморегулятора, а затем – канавку для электрокабеля.

Установка данного прибора не требует каких-либо специальных навыков. С помощью электропроводов нагревательный кабель подсоединяется терморегулятору. Чтобы подключить терморегулятор к электросети, понадобится отдельный вход питания от щитка (на практике это правило часто игнорируется). Следует правильно рассчитать сечение кабеля для подключения. Показатель зависит от потребляемой мощности тёплого пола.

В среднем 1 квадратный метр электрического тёплого пола потребляет мощность в 150 Вт. Таким образом, медный кабель с сечением 1,5 выдержит систему площадью до 20 кв. м.

Проверка работоспособности

Когда нагревательный кабель установлен, необходимо сначала проверить работоспособность всей системы и удостоверится в надёжности тёплого пола. Только после этого пол можно заливать. Плёночный тёплый пол тестируется подачей напряжения на кабель. Следует измерить сопротивление кабеля посредством специального тестера. Параметры измерения должны соответствовать показателям, прописанным в паспорте изделия. После завершения проверки пол заливается цементной стяжкой толщиной не менее 4 см. Далее – укладывается керамическая плитка.

Особенности монтажных работ

Перед тем, как сделать теплый пол в ванной комнате, необходимо учесть следующие моменты:

Основание. Рабочую поверхность требуется выровнять и почистить: присутствующие неровности не должны превышать 10 мм.

Чтобы теплоизоляционная прослойка не деформировалась, черновое основание обычно выравнивается тонким слоем песчано-цементного раствора.Подготовительные мероприятия. Готовясь к укладке теплоизоляционного материала, необходимо проверить, разрешается ли проектом дома монтировать теплые полы в помещении ванной.

 Если подобное разрешение имеется, то поверх почищенного и выровненного основания проводится укладка паро- и гидроизоляции рулонного, обмазочного или наливного типа.

При использовании наливного слоя на битумной основе необходимо дождаться полного его высыхания, прежде чем монтировать пенополистирольную теплоизоляцию.

Теплоизоляционный слой. Для теплоизоляции теплых полов в ванной можно применить пенополистирол, жесткие минеральные плиты, пробковый утеплитель или специальную фольгу. Особенно способствует увеличению эффективности электрических полов применение отражающей алюминиевой фольги.

Однако следует избегать использования фольгированного материала без дополнительного защитного слоя. Дело в том, что в растворе стяжки зачастую присутствует щелочь, которая быстро разъедает алюминий. Как следствие, такие полы будут нуждаться в частом ремонте.

Из такой фольги, как правило, обустраивают пароизоляционный слой: под цементно-песчаную стяжку ее лучше не укладывать. Алюминиевые отражающие утеплители разрешается применять только под стяжками на гипсовой основе (фольга в таких случаях должна быть достаточно толстой).

Очень удобным вариантом, как положить теплый пол в ванной, является использование готовых изоляционных плит.

Как правило, они оснащаются специальными посадочными местами для нагревающих кабелей, что заметно упрощает работу.

Монтируя этот утеплитель, важно соблюдать максимальную плотность укладки, т. к. любая щель или зазор становится местом утечки тепла

любая щель или зазор становится местом утечки тепла.

Водяной теплый пол

При данном способе обогрева передача тепла происходит с помощью горячей воды, циркулирующей по трубопроводу, расположенном на полу. Специальный насос осуществляет подачу воды из коллектора в трубу. Данная система позволяет отопить даже самое большое помещение, причем сделать это можно вне зависимости от отопительного сезона.

Основные составные части водяного пола — трубы (металлопластиковые, полиэтиленовые или полипропиленовые) и узел смешивания теплоносителя. Система трубопровода прячется в цементно-песчаную стяжку.

Узел смешивания являет собой систему, состоящую из насоса, коллектора и термостатического смесителя. Он необходим для того, чтобы контролировать температуру пола.

1. Бетонное основание

2. Слой гидроизоляции

3. Теплоизоляционный слой, препятствующий передаче тепла бетонному основанию и отдающий тепло верхнему покрытию пола

4. Система трубопровода

5. Прослойка из цементной стяжки

6. Напольное покрытие

  МДФ панели: состав, размеры, плюсы и минусы, особенности монтажа

Что ещё нужно знать

Плёночные полы отличаются исключительной быстротой и легкостью монтажа. Мы привыкли, что нагревательные кабели «тёплого пола» нужно погружать в бетонную стяжку. Это трудоёмкий процесс, занимающий много времени, да и ждать высыхания раствора, чтобы ввести оборудование в эксплуатацию, приходится долго. Ещё один нюанс — зачастую стяжка имеет разную толщину по всему полу из-за перепада высот. По этой причине обогрев пола происходит неравномерно.

Так вот, при укладке плёночной системы под ламинат, ковролин, линолеум и любое подобное покрытие стяжка не требуется. Необходимо только настелить теплоотражающий материал, поверх него — термоплёнку, подключить ее к сети и уложить финишное покрытие. Отопительный сезон можно открывать сразу после окончания работ, что является большим плюсом для владельцев.

О укладке система практически не влияет на высоту пола, так как толщина нагревательной плёнки не превышает 0,4 мм.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.


Укладка плитки

Электрические устройства такого рода делятся на два типа:

  • конвекционные;
  • те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.


Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Монтаж системы

При монтаже системы из одно- или двужильного кабеля, в первую очередь монтируется утеплитель, в данном случае фольгированный пенофол. Так называется современный теплоизолирующий материал с покрытием из специальной фольги. Для его изготовления используется фольга, толщина которой – 14 мкм. На одной стороне материала нанесен самоклеющийся слой.

Преимущества фольгированного пенофола:

  1. Тонкость
  2. Легкость.
  3. Теплопроводность (коэффициент 0,05 Вт/мК).

Пенофол из рулонов разматывают и укладывают так, чтобы по углам материал не доставал до стены 5-10 мм. Для соединения стыков используют монтажный скотч.

Материалы и инструменты

Безотказную и эффективную работу напольного обогрева можно обеспечить, доверив монтаж квалифицированному специалисту

Для реализации укладки потребуется набор материалов и инструментов.

Список материалов:

  • нагревательные маты (под плитку или иное покрытие);
  • температурный датчик;
  • терморегулятор для теплого электрического пола;
  • изоляционная лента;
  • подложка для теплого пола;
  • грунтовка;
  • плиточный клей либо цементно-песчаный раствор;
  • материал для финишного покрытия (чаще используется керамическая плитка);
  • затирка, разграничительные крестики для плитки.

Список инструментов:

  • перфоратор или электродрель с корончатым сверлом;
  • миксерная насадка;
  • строительный пылесос;
  • штроборез либо углошлифовальная машина;
  • строительный резак;
  • набор шпателей;
  • отвертка-индикатор;
  • линейка;
  • уровень.

Топ брендов

Стандартная комплектация, помимо мата содержит инструкцию по монтажу, паспорт, гофрированную трубку с заглушкой

Качественный монтаж может реализоваться только с комплектами от надежных производителей.

Внимания заслуживают указанные бренды:

  • Thermo;
  • DEVI;
  • Теплолюкс;
  • Электролюкс.

Кабельный теплый пол

Самое обычное обустройство кабельного теплого пола представляет собой специальные одножильные или двухжильные кабели, погруженные в цементно-песчаную стяжку высотой 2-3 см. А вместе с напольным покрытием и подготовкой основания пол иногда приподнимается почти на 10 см.

Сразу стоит отметить, что те электромагнитные поля, о которых постоянно упоминают отзывы действительно имеют место и продуцируются одножильными кабелями в намного большей степени, чем двухжильными.

Кабельный теплый пол

Монтаж обычных кабельных полов требует определенной квалификации, а включать систему можно только через месяц. Этот вариант уже давно потерял свои позиции на рынке, а его место заняли термоматы.

Разновидности нагревательных матов

Существует два типа нагревательных матов, помогающих создать атмосферу тепла и уюта в помещениях, где необходимо поддерживать повышенный уровень комфорта.

  • Кабельные маты – это рулонный материал, предназначенный для обогрева пола. Их основу составляет одножильный или двужильный резистивный кабель, закрепленный змейкой на полимерной сетке. Некоторые производители для удобства снабжают сетку самоклеющимся нижним слоем. Нагрев поверхности пола осуществляется теплом, выделяемым проводником при прохождении тока. Воздух, нагретый у поверхности пола, поднимается вверх. В результате в помещении происходит воздухообмен, за счет чего и достигается комфортная температура.

    Кабельные маты

  • Инфракрасные маты – это такой же рулонный материал. Однако состоит он не из кабеля, а из карбоновых стержней, прикрепленных к токоведущим проводам. Несмотря на отсутствие подложки, провода, расположенные по обеим сторонам стержней, придают материалу необходимую жесткость, облегчающую их укладку. Карбоновые стержни излучают инфракрасные волны, нагревающие не только поверхность пола, но и окружающие предметы, которые передают тепло воздуху.

    Инфракрасный мат

Укладка и тех, и других матов производится одинаково. Греющие элементы помещаются либо в бетонную стяжку, либо под плитку, где цементно-песчаную смесь заменяет плиточный клей.

Принцип эксплуатации

Если монтаж системы полового отопления проводится в месте, где уже функционирует основной обогрев, она будет выступать в качестве дополнительного (комфортного) нагрева. Необходимости в покупке высокомощного комплекта нет. Согласно тому, как сложились на теплый пол электрический отзывы, тут эффективны нагревательные маты или инфракрасные пленки.

Если система собирается для реализации основного обогрева, установка проводится в стяжку, толщиной свыше 5 см. Мощность нагревательного кабеля подбирается высокой и монтажу подлежит именно он (не пленки и нагревательные маты). Это метод чаще всего используется в частных домах, где отсутствует централизованная система отопления, отдельностоящих зданиях, помещениях производственного назначения.

Лучшие кабельные теплые полы

SpyHeat Эконом SH-300

Теплый пол, представляющий собой одножильный экранированный греющий кабель. Он имеет овальное сечение 7х4 мм. Эта модель теплого пола может использоваться как для дополнительного обогрева, так и для основного отопления. Во втором случае для получения полноценного тепла площадь обогрева не должна превышать 1,9 м2. Рекомендуется использовать для отопления проходных помещений, балконов, прихожих. Гарантия от производителя — 17 лет. Сделано в России.

Стоимость — от 1270 руб.

SpyHeat Эконом SH-300

Достоинства:

  • соответствует заявленным характеристикам;
  • при правильном использовании срок службы достигает 50 лет.

Недостатки:

  • создает электромагнитное поле;
  • не рекомендуется для отопления в жилых комнатах.

Fenix ASL1P 15960

Одножильный экранированный кабель с сечением 3-3,4 мм. Укладка данного теплого пола возможна под плитку, наливной пол, ламинат и др. Возможна укладка в стяжку. Для получения максимального эффекта можно проводить установку с шагом петель 4 см. Страна-производитель – Чехия.

Стоимость — 6350 руб.

Fenix ASL1P 15960

Достоинства:

  • возможна укладка во влажных помещениях;
  • подходит для прямого отопления.

Недостатки:

нельзя использовать для наружных работ.

SpyHeat Классик SHD-15-300

В основе данной модели лежит двужильный экранированный кабель с овальным сечением 7х4 мм. Рекомендуется укладывать данный теплый пол под бетонную стяжку толщиной от 3 см. Возможно использование в комнатах различной конфигурации, т.к. кабель может укладываться в нужной вам форме. Ширина шага между нагревательными элементами 7,5-14 см. Минимальная температура окружающей среды — не ниже 5°С. Страна-производитель – Россия.

Стоимость — от 990 руб.

SpyHeat Классик SHD-15-300

Достоинства:

  • может укладываться на стены;
  • может использоваться для обогрева помещений с высокой влажностью;
  • низкое электромагнитное излучение;
  • срок службы при правильной эксплуатации до 50 лет.

Недостатки:

  • сушит воздух;
  • начинать использовать можно только через месяц (после полной просушки стяжки).

Thermo SVK-20

Двухжильный экранированный кабель сечением 6,7 мм. Укладывается в стяжку под любое финишное напольное покрытие. Для большей надежности кабель армирован стекловолокном. Максимальная температура — 90°С. Родина торговой марки – Швеция.

Стоимость: 3380 руб.

Thermo SVK-20

Достоинства:

  • пожизненная гарантия от производителя;
  • минимальный срок службы – 50 лет;
  • надежная изоляция нагревающих жил.

Недостатки:

  • сушит воздух;
  • дорогой.

DEVI DEVIflex 18T (DTIP-18)

Электрический двухжильный экранированный греющий кабель. Установка производится в бетонную стяжку толщиной от 3 см. Можно использовать для обогрева, как в помещениях, так и на улице (на крышах для предотвращения налипания снега и льда). Сечение кабеля составляет 6,9 мм. Подходит для любого финишного напольного покрытия. Максимальная температура кабеля 65°С. Гарантийный срок службы — 20 лет. Страна-производитель – Дания.

Стоимость: от 4750 руб.

DEVI DEVIflex 18T (DTIP-18)

Достоинства:

  • огнеупорная наружная изоляция;
  • может использоваться для наружных работ;
  • минимальный радиус изгиба – 4 см.

Недостатки:

сушит воздух.

Теплолюкс 18ТЛБЭ2-23

Теплый пол на основе экранированного двужильного кабеля. Удельная мощность кабеля 18 Вт/пог.м позволяет использовать его как основной источник тепла, так и второстепенный

Важно при этом обратить внимание на шаг укладки кабеля. Минимальное расстояние между витками кабеля — 8 см. Монтаж производится в цементно-песчаную стяжку

Монтаж производится в цементно-песчаную стяжку

Гарантия — 25 лет. Страна-производитель – Россия

Монтаж производится в цементно-песчаную стяжку. Гарантия — 25 лет. Страна-производитель – Россия.

Стоимость: от 2770 руб.

Теплолюкс 18ТЛБЭ2-23

Достоинства:

  • в комплект входит монтажная лента и трубка;
  • может применяться в системе антиобледенения.

Недостатки:

сушит воздух.

Сравнение технических характеристик, рассмотренных моделей кабельных теплых полов

МодельДлина, мПотребляемая мощность, ВтУдельная мощность, Вт/пог.мМаксимальная площадь обогрева, кв.мДлина холодного кабеля, мЦена за 1 пог. метр, руб.
SpyHeat Эконом SH-30021300202,9260,5
Thermo SVK-20 165Вт8165201,53422,8
DEVI DEVIflex 18T (DTIP-18) 395Вт22395182,82,3216
Теплолюкс 18ТЛБЭ2-23 420Вт23420182,92120,6
Fenix ASL1P 15960 960Вт64960157,52,599,3
SpyHeat Классик SHD-15-30020300152,6249,5

Кладем плитку на теплый пол

Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.

Необходимый инструмент

Для работы нам понадобятся:

  • Резиновый шпатель;
  • Зубчатый мастерок;
  • Резиновая киянка;
  • Уровень (водяной или лазерный);
  • Набор крестиков нужного размера;
  • Моток шпагата.

Укладка плитки на электрический пол

Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.

В данном случае расположение материалов будет следующее:

  • Бетонная стяжка;
  • Теплоизоляция (может и не быть);
  • Нагревательные элементы;
  • Бетонная стяжка (около 3-5 см);
  • Плиточный клей;
  • Керамическая плитка.

Примерное изображение пола

Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.

Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.

Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.

Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.

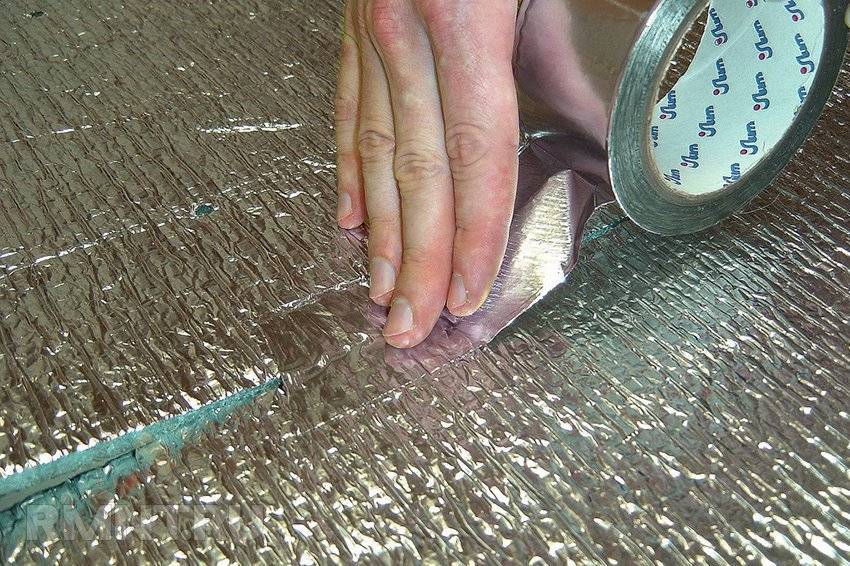

Фольга, швы которой проклеены скотчем

Дальше укладывается лента теплого пола или трубы.

Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.

Укладка теплого пола на фольгу

После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.

Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.

Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.

Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.

В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.

На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)

Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.

Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.

Укладка плитки на водяной теплый пол

Последовательность работ выглядит следующим образом:

  • Подготовка поверхности, то есть снятие старого пола и так далее;
  • Устройство выравнивающей бетонной стяжки;
  • Устройство теплоизоляционного слоя;
  • Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
  • Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
  • Укладка керамики или кафеля.

Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.

Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!

Подготовка пола

Работы начинаются с подготовки пола. Его поверхность должна быть ровной, чистой. Для этого помещение освобождают от мебели и сантехники, снимают старое покрытие, пол подметают, моют, удаляют неровности. Если на поверхности много выпуклостей и впадин, лучше всего сделать стяжку. Чтобы ускорить процесс, стяжки для выравнивания можно приобрести быстросохнущие материалы – раствор из цемента будет сохнуть не меньше двух недель.

Почему нужно сделать пол ровным? Это требование не безосновательно. Если кабель будет уложен на неровную поверхность, из-за выпуклостей и впадин он будет перегибаться, что может привести к пробою. Данную поломку в системе теплого пола можно считать фатальной: провести ремонт будет очень сложно, а иногда и невозможно.

Также заранее предстоит подготовить место, где будет установлен электрический термостат и вывести от щитка электропитания отдельный выход – данное требование соответствует технологии монтажа. Кроме того, при необходимости нужно будет отдельно провести проводку, чтобы было куда подключать теплый пол.

Разновидности нагревательных матов

Их всего две:

  1. Одножильные.
  2. Двужильные.

Они отличаются между собой не только по конструкции, но и по стоимости. Одножильный греющий мат существенно дешевле двужильного, поскольку состоит только из одного греющего проводника. Уровень электромагнитного изучения у него выше, хотя он и не выходит за пределы санитарных норм. Тем не менее, такой пол не следует укладывать в помещениях, где люди проводят много времени (гостиные, спальни, кухни). Одножильная конструкция оптимальна для ванной комнаты и прихожей.

Двухжильный мат состоит из двух проводников: греющего и обычного, токопроводящего.

Такая конфигурация дает два преимущества:

  • снижается уровень электромагнитного фона;
  • упрощается монтаж, поскольку не нужно подводить к терморегулятору второй конец кабеля (токоведущий провод «возвращается» назад вместе с греющей жилой).

Как произвести монтаж кабельного мата

В состав электрических систем теплого пола входит три составляющих:

  • греющий элемент;
  • терморегулятор;
  • датчик температуры.

    Схема монтажа кабельного мата

Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.

Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.

Плюсы и минусы нагревательных матов

Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.

Технические характеристики кабельных матов

Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.

Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.

Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.

Установка датчика температуры для кабельного мата

Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м

Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя

Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.

Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.

Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.

Подключение кабельного мата к термостату

Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.

Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.

Над трубами

Перед прокладкой труб водяного отопления обязательно выполнить черновую заливку

Важно, чтобы она была выполнена качественно и могла прослужить долго, поскольку для ее замены потребуется разрушить все последующие слои. На черновую стяжку оказывается существенная нагрузка. Ей необходимо выдерживать не только физические нагрузки, но и возможные существенные изменения температуры (например при резком включении или отключении системы)

Ей необходимо выдерживать не только физические нагрузки, но и возможные существенные изменения температуры (например при резком включении или отключении системы).

Смесь для черновой заливки делают самостоятельно из песка, цемента и пластификатора или покупают. Рекомендованное количество пластификатора 1 л на 100 кг цемента. Иногда при отсутствии пластификатора, его заменяют на такое же количество клея ПВА. Согласно мнению специалистов, толщина стяжки под теплые водяные полы оптимальна в пределах 2,5-3 см.

Тонкая – поможет экономить топливо, однако не сможет обеспечить равномерного покрытия. Это приведет к уменьшению комфортности использования теплого поля и быстрому разрушению. Слишком толстый слой уменьшает КПД теплого пола, что приведет к увеличению затрат на топливо.

На выбор оптимальной толщины влияют многие факторы:

  • толщина применяемых труб;
  • качество основания пола;
  • требуемая температура в помещении;
  • высота потолков;
  • вид стяжки.

Минимальная толщина стяжки над теплым водяным полом 2 см может получится только при использовании труб 1,6 см. При этом потребуется использовать специальные смеси и застилать пол керамической плиткой. В противном случае пол быстро придет в негодность.

Цементные растворы не получится залить так тонко. Минимально допустимая толщина 4 см. Добиться ее возможно при использовании тонких труб и ровной поверхности. Неровности поверхности могут увеличить толщину стяжки до 7 см.

ЧИТАТЬ ДАЛЕЕ: Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) Отзывы

В случае применения полусухой стяжки минимальная толщина, при использовании наиболее тонких труб, достигает 5 см.

В некоторых случаях возможна укладка труб без предварительного осуществления стяжки. Это происходит при:

  • деревянном основании, которое не сможет выдержать бетонную нагрузку;
  • при низких потолках;
  • при отсутствии опыта в заливке стяжки;
  • при отсутствии времени на застывание покрытия (стяжка качественно засыхает около 1 месяца).

Установка водяного пола без стяжки имеет следующие преимущества:

  • довольно упрощается процесс монтажа;
  • снижается нагрузка на пол;
  • высота помещения уменьшается значительно меньше;
  • даже без шумоизоляции уменьшает попадание шума в комнату;
  • ускорение процесса монтажа благодаря исключению некоторых шагов (черновая заливка и ее просушивание);
  • существенное снижение стоимости установки водяного теплого пола.

Однако данный вариант имеет и недостатки:

  • быстрое охлаждение помещения при выключении системы;
  • при отсутствии качественной гидроизоляции возможна небольшая деформация из-за воздействия влажности.

Иногда стяжку заменяют на покрытие полистирольными плитами.

Ограничений толщины (максимальной) стяжки нет. Тут стоит руководствоваться здравым смыслом.

Чаще всего максимально толстую стяжку используют:

  • если основание пола слишком неровное;
  • стяжка является одновременно и фундаментом (например в гараже или частном доме).

Считается, что для теплого пола стяжка толщиной более 17 см не рациональна.

Наиболее оптимальная общая толщина стяжки 4,5-7 см создает хорошее покрытие труб и способно выдерживать большие нагрузки. Толщина стяжки над трубами в таком случае равна 2,5-3 см.

Процесс монтажа теплого пола довольно прост и не требует опыта. Его вполне можно установить самостоятельно.

Перед укладыванием напольного покрытия обязательно необходимо проверить качество выполненной стяжки. 2 недели после заливки ее необходимо сушить стяжку накрыв пленкой, для максимального напитывания влагой. Примерно через месяц раствор, которым покрыли трубы, полностью застынет. Готовая поверхность должна быть ровной, цвет должен быть равномерный, сколы и трещины не допускаются. При простукивании деревянным бруском поверхности должен быть одинаковый звенящий звук.

Важно правильно выполнить заливку бетонной смеси необходимой высоты до установки труб и над ними, чтобы полученный результат радовал в течение долгих лет

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
