Кабельный теплый пол
Самое обычное обустройство кабельного теплого пола представляет собой специальные одножильные или двухжильные кабели, погруженные в цементно-песчаную стяжку высотой 2-3 см. А вместе с напольным покрытием и подготовкой основания пол иногда приподнимается почти на 10 см.
Сразу стоит отметить, что те электромагнитные поля, о которых постоянно упоминают отзывы действительно имеют место и продуцируются одножильными кабелями в намного большей степени, чем двухжильными.
Кабельный теплый пол
Монтаж обычных кабельных полов требует определенной квалификации, а включать систему можно только через месяц. Этот вариант уже давно потерял свои позиции на рынке, а его место заняли термоматы.
Какие теплые полы лучше использовать под плитку?
Различают несколько видов обогрева теплый пол. Для того, чтобы понять, какие наиболее эффективные, рассмотрим их подробнее.
Кабельный теплый пол считается эффективной самодостаточной системой отопления. В основе функционирования кабельного пола задействован провод из сплавов особых компонентов, преобразующих энергию электрическую в тепловую.
Наиболее простым, надежным, удобным способом монтажа считается обустройство обогрева нагревательными матами. По своему виду они напоминают обогревающий кабель, но более тонкий и крепится на армированной сетке, выполняющей функцию арматуры. Это позволяет проводить укладку мат прямо в плиточный клей. Использование таких нагревательных матов, с толщиной порядка 3мм, практически не увеличивают высоту покрытия пола.
Особенности монтажа

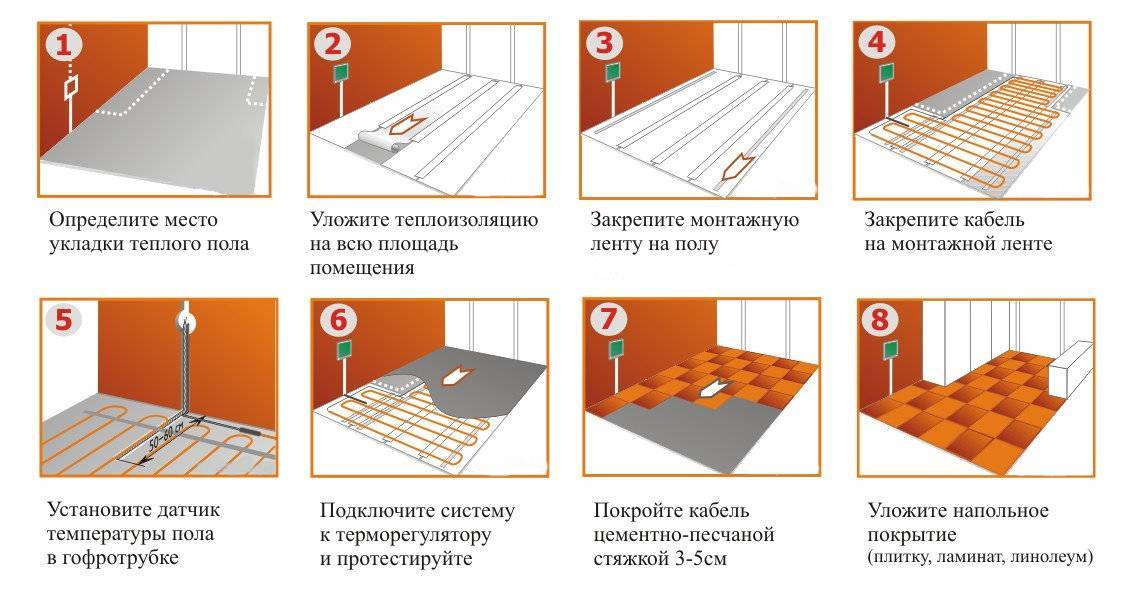

Качественный монтаж обогрева электрическими нагревательными матами возможен при выполнении следующих требований:
Составляется схема всей обогреваемой площади. Отмечаются места, где будет расположена мебель, техника – на них, в целях экономии электроэнергии, предотвращения выведения из строя отопительной системы, пленка устанавливаться не будет. Определяется место расположения терморегулятора, датчика температуры.
В стене, на полу для укладки соединительных кабелей, гофротрубок, в которые вставляется кабель датчиков температуры, подключаемых к терморегуляторам, прорубаются штробы (2х2 см). Для встроенного терморегулятора под монтажный короб обустраивается отверстие.
Подготавливается основание бетонного пола до ровной, чистой поверхности. Для этого механическим способом тщательно устраняются неровности, перепады, удаляется мусор. Жесткость этих требований небезосновательна – в случае перегиба кабеля, упора в неровности, возможен пробой, поломка, починить которую крайне сложно. А последствие замыкания электрического провода может быть фатальным.
Кабель температурного датчика вставляется в гофрированную трубку заглушенную с одной стороны, укладывается в заранее подготовленную штробу
Температурный датчик крепится между витками кабеля.
Укладывая нагревательные маты, очень важно, чтобы не было пересечения витков кабеля, не укладывались маты под мебель, сантехнику, тяжелую бытовую технику. При повороте полосы мата, разрезается армированная сетка, без повреждения самого кабеля – он обязательно должен быть целым.
Фиксируется вся конструкция
Для фиксации армирующей сетки, она приклеивается к основанию пола, что предотвратит смещение полос.
Работоспособность системы проверяется путем замера сопротивления нагревательного мата. При этом, максимально допустимым отклонением считается сопротивление, не превышающее 10% от нормы.
Перед укладкой напольной плитки на нагревательные маты наносится слой плиточного клея так, чтобы греющий кабель, соединительная муфта были полностью покрыты. Вместо плиточного клея применяется специальный выравнивающий раствор.
После нанесения клея повторно проверяется омическое сопротивление мата, целостность системы.
После высыхания слоя клеевого раствора ложится напольная плитка.
Полная эксплуатация пола допускается после окончательного затвердения клея, спустя не менее 20 суток.
Подключение к электросети проводится через терморегулятор, использование которого сокращает энергозатратность до 35%. При выборе терморегулятора необходимо учитывать максимально допустимую нагрузку, которая не должна превышать мощность устраиваемого теплого пола.
Важно!
Склеивание плитки, ее затирка должна проводиться специальными гибкими смесями, которые подходят для подогревающихся полов.
Подогрев полов до установленной температуры происходит примерно через сутки после подключения системы к электросети.
Способы укладки пола под керамическую плитку своими руками
Перекрытия в домах разные. И если на первом этаже это грунт, железобетонная плита или лаговая конструкция, то на промежуточных этажах это только два последних.
Со стяжкой
С грунтом работать сложно, потому что такое основание придется подготавливать:
- снимать почву;
- выравнивать;
- засыпать подушку из песка и щебня, можно заменить гравием.
Проще всего с бетонной плитой перекрытия. У нее прочная поверхность, не совсем ровная, но выровнять несложно. Заливается тонкая стяжка – и все.
С лагами
Самый сложный и затратный метод – формировать систему отопления по лагам. Здесь придется формировать само напольное основания, для чего используются доски, фанера или плиты ОСП. Все материалы должны быть толстыми – 30 мм минимум. Потому что трубу диаметром 16 мм надо будет утапливать в эти материалы, сделав предварительно в них канавки. Труба не должна выступать над деревянным полом.
Настильный метод
Относительно недавно на рынке появился утеплитель из пенополистирола, который называется – профильный. На его поверхности в процессе производства сформированы выступы-бобышки. Последние выполняют функции крепежа. Расстояние между ними стандартное и определяет шаг укладки трубы. Это лучший способ утепления.
На теплоизоляционный материал можно заливать стяжку или укладывать гипсоволоконные листы, которыми выравнивают полы.
Монтаж на профильный утеплитель
Выбираем производителя
На прилавках магазинов представлены комплекты знаменитых фирм производителей Thermo, Devi, Electrolux, Теплолюкс, другие. Не специалисту трудно определиться – какой фирмы выбрать теплый пол под плитку? Каждый имеет свои требования, предпочтения, поэтому однозначного ответа нет. Приоритетным критерием выбора теплых полов должно стать высокое качество продукции. Поэтому не следует поддаваться уговорам продавцов, которые навязывают системы теплого пола неизвестных производителей.
Факт
Реальные, правдивые отзывы, помогут разобраться – какой фирмы теплый пол лучше под плитку? Грамотно эксплуатируемая сертифицированная продукция будет беспроблемно служить долгие годы.

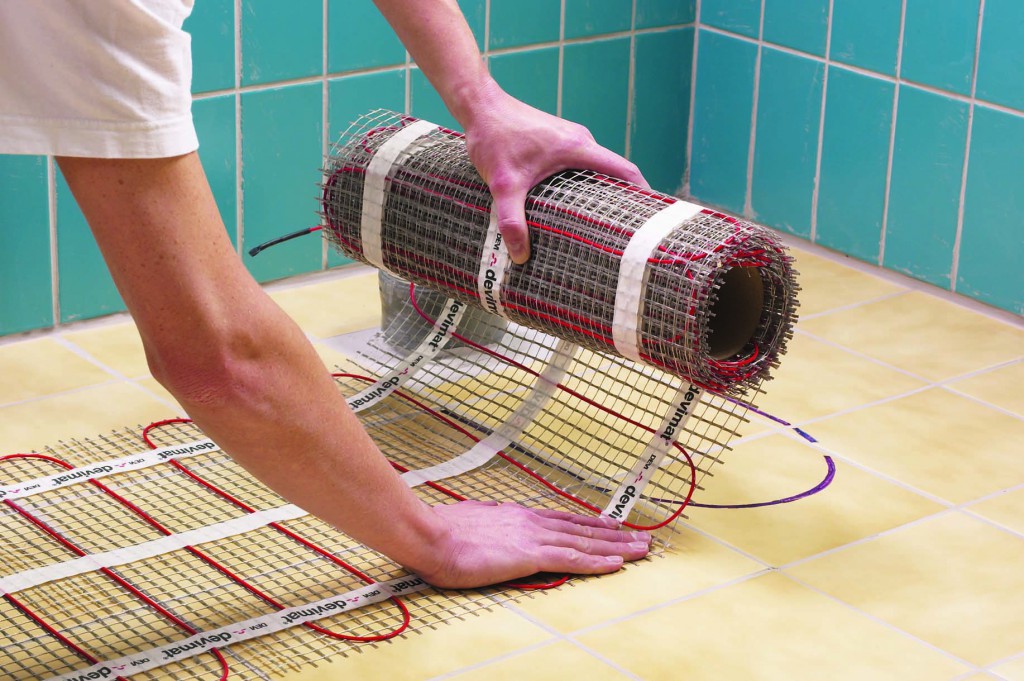

Маты для теплого пола
Маты представляют собой готовый кабель, который закрепляется на сетке. Производители выпускают маты мощностью 120 и 160 Вт/м² . Встречаются варианты слабее (100 Вт/м²), но бывают и более мощные (180/м²). Электрические маты, укладываемые под напольное покрытие, делятся на следующие виды:
- электрические;
- инфракрасные;
- профильные.
Функция профильных электрических матов связана не с обогревом, а сохранностью тепла. Эти устройства блокируют поступления тепловой энергии вниз, так как тепло от мата должно идти только вверх. Электрические и инфракрасные маты действуют по одинаковому принципу. Нагревательные маты в отличие от кабельного пола оснащены более тонким кабелем. Он закрепляется на прочной армирующей сетке. Технология укладки нагревательных матов упрощена наличием клеящего слоя на сетке устройства.

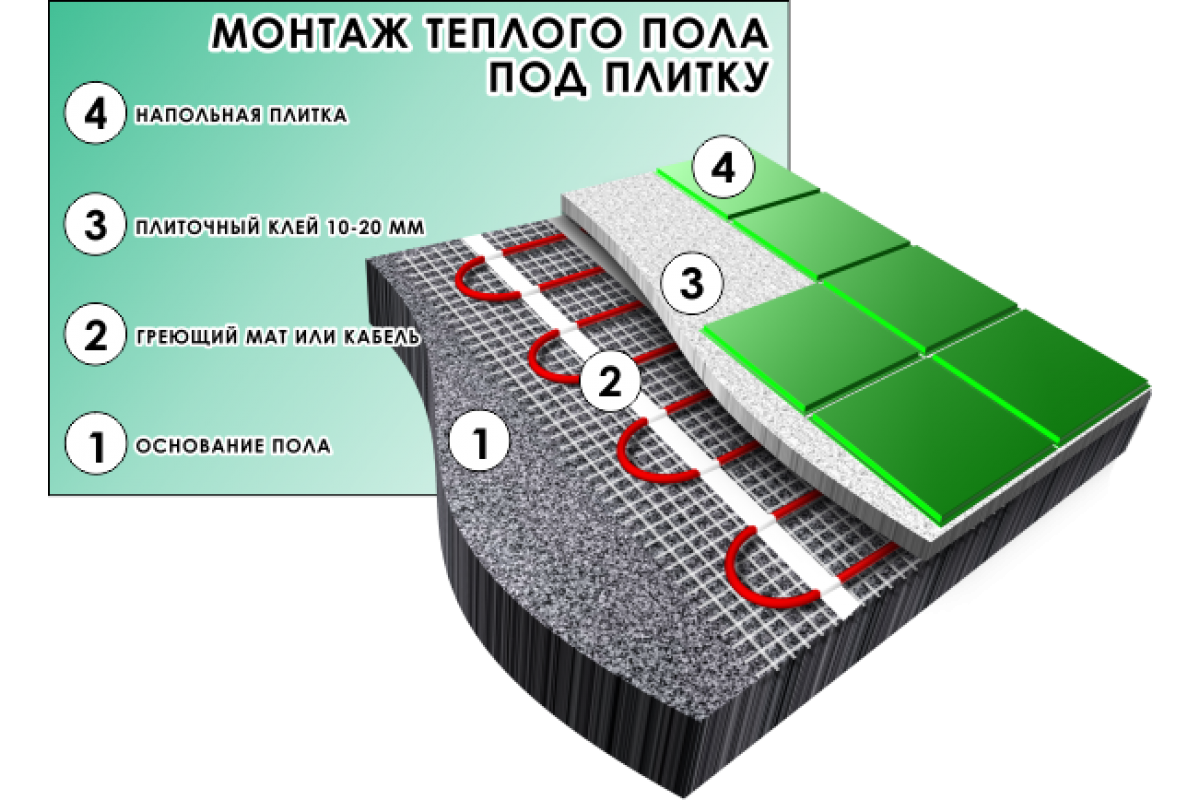

Укладка теплого пола под плитку с использованием нагревательных матов, кабеля либо капроновых стержней предполагает выравнивание поверхности уровнем. Данная технология укладки обеспечивает равномерный прогрев всей поверхности пола. Энергоэффективность нагревательных матов при правильной укладке не должна быть ниже, чем при нагреве за счет укладки под плитку кабельного пола. Толщина слоя плиточного клея обычно составляет 3 – 5 мм.
Выбор электрических теплых полов
Но давайте рассмотрим и другие аспекты, которые стоит учесть для того чтоб выбрать электрический теплый пол под плитку. И их немало.
Давайте обратим внимание хотя бы на основные из них:
Если теплый пол вы собираетесь монтировать самостоятельно, то без должного опыта вам лучше остановиться на нагревательных матах, стержневых инфракрасных или аморфно металлической ленте. Причем если планируется изгибание теплых полов для повторения контуров помещения, то стержневые инфракрасные теплые полы не лучший вариант.
На фото представлены особенности монтажа для повторения теплым полом контура помещения
- Что касается долговечности, то практические все представленные виды теплых полов имеют гарантийный срок эксплуатации от 20 до 50лет. Но к сожалению, это далеко не так. На рынке огромное количество подделок, которые дай бог если отслужат 5 лет. И высокая цена не всегда может стать залогом покупки качественных теплых полов. Поэтому советуем доверять только проверенным магазинам.
- По ремонтопригодности есть несколько нюансов. Во-первых, работоспособность теплого пола при повреждении его отдельных элементов. Для биметаллического пленочного теплого пола, при повреждении одного элемента остальные сохраняют работоспособность. Это же касается и стержневых инфракрасных теплых полов. В то же время повреждение питающего кабеля является фатальным для всех элементов.
- Во-вторых, способность выполнить ремонт. Конечно для этого придется снимать плитку, что само по себе достаточно трудоемко. Но в случае с аморфно металлической лентой ремонт вообще не возможен. Ведь достать ее из слоя клея просто невозможно. Для всех остальных видов теплых полов это сложно, но возможно.
Какие системы теплого пола существуют
Теплый пол под плитку различается по техническим характеристикам, видам используемых материалов и принципу работы. Специалисты выделяют три разновидности систем подогрева:
- инфракрасную;
- кабельную;
- водяную.
Выбирать подогрев под керамическую плитку стоит исходя из параметров помещения и окружающего микроклимата.
Инфракрасный пленочный теплый пол
Комплект теплого пола славится универсальностью и представляет собой ряд плоских пластин, запаянных в полиэтиленовую пленку. В зависимости от нагревательного элемента различают два вида:
- углеродный;
- биметаллический.
Для укладки под кафельную плитку могут использоваться только углеродные изделия, что объясняется их устойчивостью к коррозийным процессам. При нарушении целостности систем с инфракрасным принципом происходит отключение конкретного участка, а не всего теплого пола.
Особенности:
- бесшумная работа, незначительные теплопотери;
- энергосберегающий вид обогрева;
- питание от сети, регулировка терморегулятором;
- укладка происходит на подложку с теплоотражающим эффектом;
- перед укладкой плитки на ИК теплый пол монтируется стекловолоконная сетка, имеющая ячейки от 30 мм;
- возможность укладки в деревянном доме.
Кабельные системы
Кабельный теплый пол под плитку может служить основным или дополнительным источником тепла в помещении. В этой группе также присутствуют различные типы, различающиеся по виду кабеля:
- одножильный;
- двухжильный;
- сверхтонкий, получивший название термоматы.
Главным достоинством кабельного пола является возможность управления им с помощью регулятора. Он позволяет программировать часы включения и выключения, температуру и время нагрева. На рынке также можно отыскать саморегулирующийся теплый пол, реагирующий на смену температуры. Мощность системы напрямую зависит от типа кабеля, и схемы его укладки.
При укладке такого теплого пола высота комнаты будет уменьшена на 5-6 см – при использовании кабеля и стяжки или же на 1,5 см – при монтаже матов. Маты не нуждаются в стяжке и могут укладываться под клей для плитки.
Водяной теплый пол
Водяной теплый пол может полноценно заменить классическое отопление, но прокладывается только в частном доме. В квартирах укладка такой системы запрещается на законодательном уровне. Такой пол одним из первых использовался по назначению несмотря на то, что для его монтажа необходимы специальные системы и технологии.
Этот вид прост в эксплуатации, но его установка занимает много времени и усилий. Основным преимуществом является отсутствие затрат на передачу теплоносителя по трубам. Помимо этого, он не требует дополнительного обслуживания – при правильной прокладке труб конструкция способна прослужить 30-40 лет.
К числу недостатков относится высокая стоимость, связанная с покупкой металлопластиковых труб и оплатой услуг опытного мастера, гарантирующего работоспособность и длительный срок службы. Укладка происходит под стяжку, поэтому не нужно предварительно выравнивать основание. Прежде чем залить раствор на конструкцию, происходит ее проверка на целостность.
Выждав время до полного высыхания раствора, на бетонный пол может укладываться кафель. После включения отопления, вода в трубах будет постепенно прогревать поверхность плитки и поддерживать ее в одном температурном диапазоне.

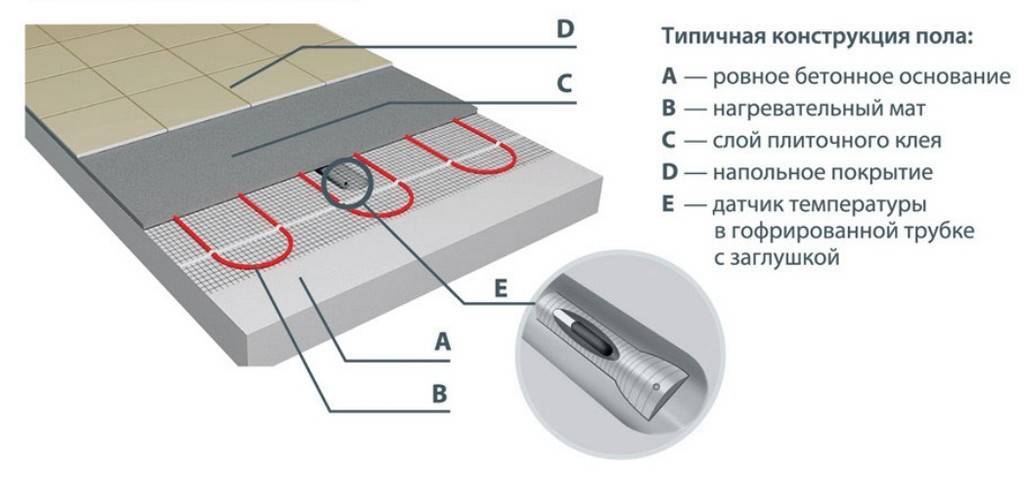

Вариации кабельной системы – электрические маты под плитку
Системы, именуемые электрическими матами, целенаправленно выпускают для устройства теплого пола с покрытием из керамической плитки. По сути, это тот же кабель, но уложенный петлями и скрепленный армирующей сеткой в заводских условиях. Комплексное решение ощутимо облегчает монтаж и сокращает расходы на приобретение дополнительных материалов.
Эксплуатационная специфика
Сечение кабеля в электрических матах намного меньше, чем у обычного. Их разработка была связана с адаптацией к техническим условиям многоэтажных домов. Для устройства системы не нужна настолько же мощная стяжка, достаточно слоя предварительного выравнивания в 1 см.
Подходящий тип помещения
Высоту потолков маты практически не «съедают», так как толщина всей системы редко превышает 2 см. Армировать ничего не надо, эту функцию выполняет сетка. Финишная стяжка не нужна. С этой ролью справляется плиточный клей.
Для тех кто раздумывает, какой теплый пол разумнее выбрать под плитку, лучшего варианта не найти. У систем практически нет ограничений, им не страшна влага и механические воздействия. Маты подходят и для квартир, и для частных домов, и для открытых площадок.

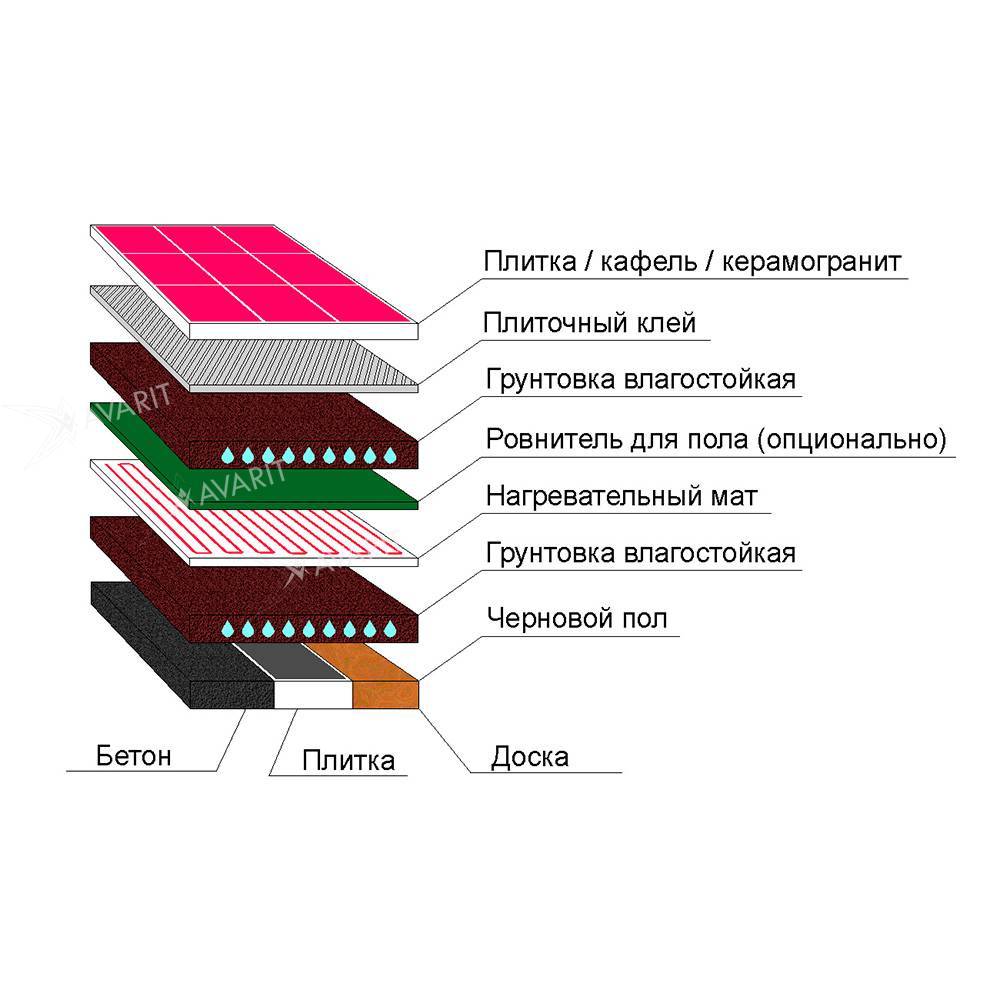

Этапы укладки
Процесс монтажа включает гораздо меньше шагов, чем при сооружении кабельного теплого пола:
- Выравнивание черновой основы.
- Укладка фольгированной изоляции.

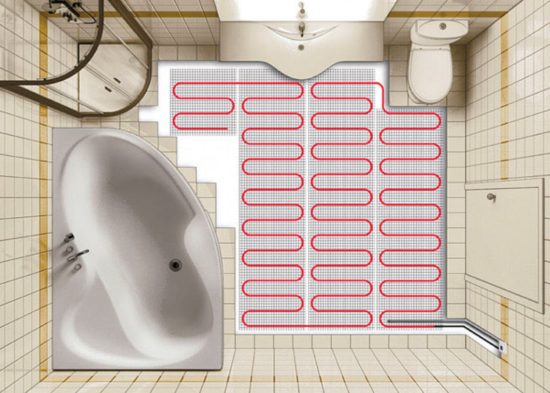

- Раскладка матов согласно выбранной схеме.
- Устройство керамического напольного покрытия с использованием эластичного плиточного клея.
Разрезать маты можно только в поперечном направлении. По диагонали кроить нельзя. Поэтому при устройстве комнат с архитектурными особенностями и необычной обстановкой остаются углы и участки, не перекрытые системой.
Энергетические расходы и время нагрева
Маты с более тонкой стяжкой нагревают пол гораздо быстрее, чем кабель. На обогрев нужно значительно меньше электроэнергии. К тому же в комплектации большинства систем есть терморегулятор. Благодаря его работе теплый пол греет только тогда, когда окружающая температура понижается. В итоге система потребляет минимум электроэнергии.
Плюсы и минусы
- идеальная совместимость с керамической плиткой;
- универсальность;
- одновременное выравнивание черновой основы;
- предустановленная армирующая сетка;
- отлично изолированная система для ванных комнат, кухонь, санузлов;
- умеренные расходы электроэнергии;
- простой оперативный монтаж;
- минимальная толщина стяжки.
- низкая мощность, особенно в ультратонких моделях;
- обязательное предварительное проектирование;
- точное соблюдение инструкций в раскрое и укладке;
- необходимость покупки термоизоляции.
- Обогрев Люкс, Family
- TEPLOCOM, МНД
- Квадрат тепла КМ-225-15
- AURA, Heating МТА
- Теплый пол №1, СТСП-26.8-375
- Nunicho, Минимат 150
- SpyHeat, Классик SHMD-8-300
- Caleo, EASYMAT 180
- Electrolux, ETSS 220-1
- REXANT, Classic RNX-0,5-75
Как выбрать теплый пол электрический под плитку — виды нагревателей
Они могут быть:
- кабельные;
- матовые;
- пленочные.
Если говорить о кабельных нагревателях, то они монтируются в стяжку, но при этом достаточно слоя всего 5 см, поэтому снижение высоты помещения будет незначительным. Два других типа монтируются на плиточный клей, а инфракрасную пленку вообще можно на сухую, уложить под напольное покрытие.
Такое решение позволяет эффективно обогревать помещение, при этом не увеличивается давление на плиты перекрытие, как при укладке водяного теплого пола.
Кабели
Это самый простой и дешевый тип нагревателя, внешне он имеет вид обычного провода.
Кабель закрепляют на полу при помощи фиксаторов, после чего заливается стяжка. Если кабель тонкий, то возможен его монтаж в слой плиточного клея.
Может применяться одно или двужильный кабель, между собой они отличаются способом подключения. Во время монтажа первого варианта, надо создать замкнутый контур, то есть свести оба его конца в одну точку.
Независимо от типа используемого кабеля, работает он по одинаковому принципу: во время прохождения тока, жилы нагреваются и отдают тепло в стяжку, после чего оно равномерно распределяется по комнате.
В спальне рекомендуется устанавливать двужильный кабель, а в зале, где люди бывают реже, можно обойтись и одножильным, это поможет сэкономить бюджет, во время покупки необходимых для проведения монтажа материалов.
Маты
Термоматы представляют собой такой же нагревательный кабель, но он уже уложен и закреплен на стекловолоконной сетке, что значительно упрощает и ускоряет процесс монтажа.
На подготовленную черновую поверхность укладываются маты, после чего фиксируются плиточным клеем и покрываются напольным материалом.
Если есть необходимость, то сетку можно надрезать и повернуть в нужную сторону, но при этом надо не повредить кабель.
Инфракрасная пленка
ИК-пленка выполнена в виде матов, толщина которых не больше миллиметра, с обеих сторон находится слой термостойкого полиэстера, а между ним уложены карбоновые полосы, соединенные медными шинами, они и осуществляют функцию нагрева.
Инфракрасную пленку можно укладывать под разные покрытия, даже под паркет.
Сначала напольное покрытие поглощает ИК-излучение, после чего передает его в окружающую среду.
Инфракрасная пленка боится влаги, поэтому укладывать ее в стяжку или под плитку не рекомендуется.
Тепло, выделяемое кабелем или матом, дольше сохраняется в стяжке или в слое клея, поэтому термостат может периодически отключать питание от сети и таким образом экономить электроэнергию.

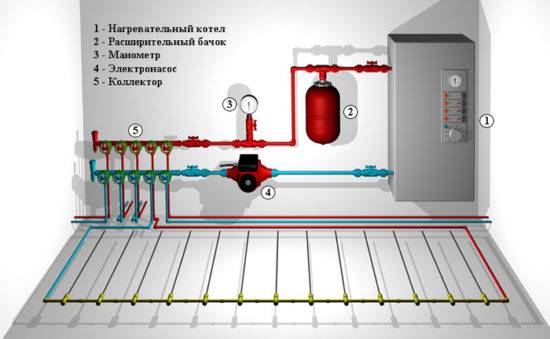

Водяной теплый пол
Как правило, трубопровод монтируется в стандартную цементную стяжку, но в последнее время активно практикуется система сухого монтажа, с применением деревянных или полистирольных составляющих.
Вне зависимости от способа установки, принцип действия базируется на большом количестве труб с небольшим сечением, поверх которых расположено напольное покрытие.
Такой вариант «тёплых полов» оптимален для обустройства обогрева в частных домовладениях и совершенно непригоден для применения в старых многоквартирных домах, что обусловлено возможными сбоями в системе запитки.
Водяные тёплые полы имеют, по сравнению со стандартной радиаторной системой, очень высокий уровень гидравлического сопротивления, поэтому часто являются причиной закупорки и остановки движения теплового носителя.
Пол водяной
В многоэтажных новостройках чаще всего используется сдвоенная система, рассчитанная на достаточно высокое гидравлическое сопротивление, а также предполагающая радиаторное отопление и подключение водяных теплых полов.
Следует помнить, что монтаж водяной системы «тёплый пол» в многоквартирных домах старой постройки осуществляется исключительно с письменного разрешения управляющей компании, а отсутствие такого допуска к работам является частым административным правонарушением.

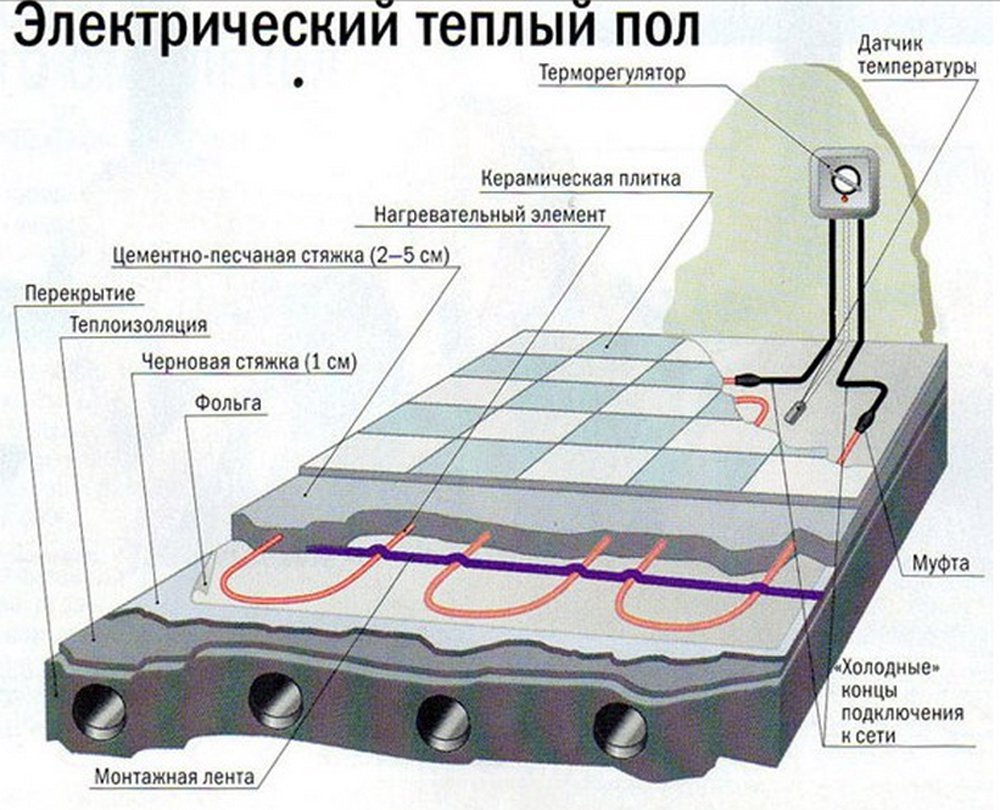

Кабельный тип электрического отопления
В основе системы – греющий кабель, преобразующий электрическую энергию. Бывает в виде матов или на катушке, используется только с терморегулятором.
Кабельный теплый пол подходит для новостроек, где будет делаться стяжка
Совет. Если вы выбрали этот вариант обогрева пола, то нужно знать, что купить, одножильный и двужильный кабель. Одножильные – дешевле, но их нужно возвращать в терморегулятору. Двужильные – дороже, толще и выше, но их укладка намного проще.
Плюсы конструкции:
- система с электрокабелями более долговечна, тем водяной пол;
- требует минимум электрической энергии.
Минусы:
- монтаж теплого пола довольно затратен;
- занимает 6-8 см. с учетом бетонной стяжки в 4 см., значит, высота комнаты значительно уменьшается.
Кабельный теплый пол больше подходит для новостроек, где цементная стяжка будет в любом случае. При его монтаже нужно учесть, что большой вес системы будет давать нагрузку на перекрытие.
Общие понятия об электрическом подогреве полов
Электрический подогрев пола, по сравнению с водяным, привлекает куда меньшим объемом строительных и монтажных работ, более доступными по итоговой стоимости комплектующими, простотой пуска и настройки, послушностью в управлении в ходе эксплуатации. Многие побаиваются высокой цены электроэнергии, но современные системы термостатического регулирования и программирования оптимальных режимов работы делают такие полы вполне экономичными.
Все электрические теплые полы можно разделить на две больших категории:
В одной из них за основу взят обычный резистивный нагрев проводника, который отдает тепло прямой теплопередачей. В качестве нагревателя используется кабель, метражом, укладываемый «змейкой» или «улиткой», или уже собранный петлями оптимальной формы и размера на сетчатой основе.
Резистивный подогрев пола греющими кабелями предполагает заливку цементно-песчаной стяжки толщиной не менее 30 мм.
Такая теплопередача предполагает и необходимость массивного аккумулятора тепла, с последующей постепенной его отдачей на поверхность пола. Поэтому системы подобного типа, как правило, заливаются стяжкой определенной толщины, по поверхности которой впоследствии будет настилаться финишное покрытие.
Справедливости ради скажем, что пытаются смонтировать подобные системы и без стяжки, но эффективность и экономичность теплого пола сразу становится весьма сомнительной.
Чаще всего такие полы монтируют не для замены система обогрева, а лишь для повышения комфорта проживания (или пребывания) человека в конкретном помещении. И с этой задачей они прекрасно справляются, показывая экономичность и удобство.
Выпускаются инфракрасные нагреватели для пола в виде пленок, стержневых матов. Особняком стоит еще мобильная система, которая не монтируется навсегда, а может быть легко убрана или перенесена в другое помещение.

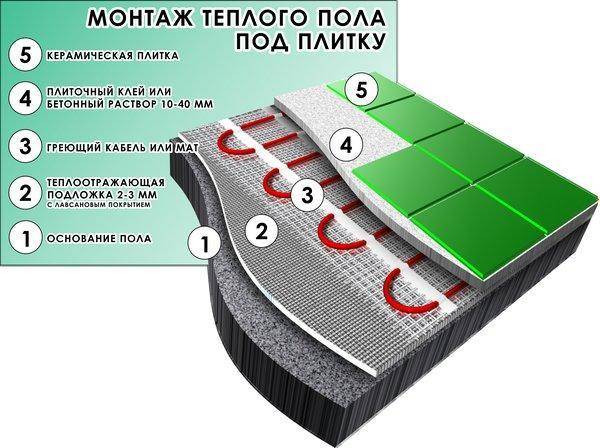

Особенности монтажа
Электрический теплый пол под плитку может укладываться не профессиональным мастером. Если работы проводятся своими руками, тогда желательно отдать предпочтение термоматам, предназначенным для монтажа под плиточный клей. Количество, необходимое для помещения, значительно проще просчитать, не составляя схемы витков.
Процесс монтажа:
- снятие чернового покрытия, при больших перепадах уровня и ямах – частичное выравнивание;
- укладка фольгированной подложки – минимизация контакта мата с основанием, теплоизоляция.
- поверх подложки расстилается мат, если необходимо сделать поворот – аккуратно разрезается сетка;
- укладка термодатчика, помещенного в гофрированную трубку;
- подсоединение нагревательного кабеля и термодатчика к терморегулятору, расположенному на стене;
- заливка стяжки и выжидание высыхания раствора;
- укладка плитки на клей.
Можно укладывать систему и без стяжки. Связующим материалом будет служить плиточный клей. Ориентировочная толщина слоя при монтаже мата 1,5 см, в случае с кабелем 4-5 см. От того насколько правильно будут выполнены все рекомендации производителя зависит состояние конструкции, ее работоспособность и функциональные возможности.
