Виды мотоблоков

Легкие мотоблоки

Сегмент представлен устройствами массой до 80 кг. Часто это бензиновые модели, которые хорошо подходят для ухода за участком размерами 15 соток и мягким грунтом. Их удобно транспортировать на дачу в машине.

Достоинства:

• достаточный выбор моделей по глубине культивирования;
• ширина обработки составляет от 60 до 90 см;
• наличие задней передачи;
• компактные размеры;
• тихая работа двигателя;
• невысокая вибрация.

Недостатки:

• повышенный расход топлива;
• ременное сцепление быстрее изнашивается;
• не пригодны на больших площадях.

Средние мотоблоки

Модели массой 80-100 кг укомплектовываются как бензиновыми, так и дизельными моторами. Рассчитаны на посев зерновых в полях, пашку больших участков (30-100 соток) и перевоз урожая в прицепе.

Достоинства:

• приемлемая стоимость;
• двигатели в диапазоне 5-7 л.с.;
• цепные редукторы легко чинить;
• большое количество передач;
• вместительные топливные баки;
• сочетание с разнообразными насадками.

Недостатки:

• громкая работа;
• буксует на целине.

Тяжелые мотоблоки

Устройства от 100 кг, предназначенные для работы на твердом грунте (глина, камни) или разработке целины. Активно используются для транспортировки урожая и других грузов в прицепе. Выпускаются только дизельные версии. Часто применяются в коммерческом использовании (работа по найму, выращивание культур в особо крупных объемах).

Достоинства:

• подходит для разработки целины;
• легко транспортирует тяжелые грузы;
• некоторые модели имеют прикрепленное сиденье;
• объемный топливный бак;
• скорость передвижения до 18 км/ч;
• мощный дизельный мотор;
• заводится от электростартера.

Недостатки:

• громкая работа;
• дорогой ремонт;
• высокая стоимость.

Основные сведения

В большинстве случаев мотоблоки и мотокультиваторы не применяют на больших территориях, они не смогут справиться с большим объемом работ на тяжелых почвах. Такая техника рассчитана на мелкие и средние хозяйства для работы на легких и средних грунтах.

Мотоблоки Нева сами по себе мало эффективны, но с применением дополнительного оборудования способны выполнять любую сельскохозяйственную работу:

• мотокультиваторы подходят дачникам и фермерам для обработки почвы;
• сажалки в агрегации с мотоблоком — для высадки овощных растений на земельных участках;
• косилки — для скашивания травяной массы;
• окучивание картофеля выполняют окучниками;
• для механизированного сбора корнеплодов применяют картофелекопалку.

В последнее время фермеры используют современную агротехнику для выращивания овощных культур.

Посадка картофеля мотоблоком Нева значительно экономит время, позволяет обрабатывать обширные площади, способствует улучшению урожая благодаря рыхлению почвы. При этом процесс осуществляется 2 способами:

• окучниками с регуляторами;
• навесными сажалками.

Картофелесажалка для мотоблока Нева используется владельцами больших земельных участков. Она более эффективна: за 1 проход делает борозды в грунте, высыпает клубни из специального бункера и засыпает их землей.

Процесс уборки урожая осуществляется мотоблоком Нева с картофелекопалкой. Зубцы механизма зарываются в землю, выталкивают корнеплоды и укладывают их на поверхность для дальнейшего сбора вручную.

Существует несколько моделей копалок, агрегатируемых с мотоблоком Нева:

1. Веерная.
2. Вибрационная. Включает такие известные среди аграриев модели, как:
   • ККМ-1;
3. модель «Картофелекопатель вибрационный»;
4. КВМ-3;
5. Полтавчанка.
6. Транспортерная или ленточная.

Эти модели считаются самыми востребованными и распространенными.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Инструкция по эксплуатации

Перед тем как приступить к работе с агрегатом изучите инструкцию, которая прикладывается к спецтехнике. Проверьте те места, где расположены крепления, если они разболтались, то обязательно затяните их. Так работоспособность картофелекопалки не упадет.

Предварительно проведите все ремонтные работы и обязательное техническое обслуживание. Если во время работы возникли какие-то неполадки, то выключите двигатель трактора, а уже после этого приступайте к ремонту техники.

Инструкция по применению

Не допускайте к агрегату посторонних людей, чтобы в первую очередь оградить их от травм. Не стоит превышать допустимую рабочую мощность картофелекопалки, если вы не хотите преждевременной поломки.

Соблюдайте временный режим работы, ведь для некоторых агрегатов можно работать только определенное время, после чего нужно давать передышку картофелекопалке.

Если вы работаете в горных местностях, то необходимо уменьшить скорость передвижения во время работы, иначе перегреется двигатель.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Бензиновый, электрический или аккумуляторный?

С каким двигателем должны быть лучшие культиваторы? Все зависит от поставленных задач.

Электрические устройства дешевле в покупке и обслуживании, не выбрасывают выхлопы, менее шумные и не нуждаются в регулярной доливке ГСМ. Но их мощность относительно невысока, и редко можно встретить 3-киловаттные модели. Также радиус их работы ограничивается удлинителем, который постоянно мешается под ногами (кстати, удлинитель тоже нужно будет сразу же покупать). Такой вариант подойдет для тех, чей огород не больше нескольких соток и масштабных посадок не планируется.

Бензиновые модели предназначены для обработки больших площадей. Они не нуждаются в электросети и не «завязаны» на длину переноски – ими можно работать хоть в чистом поле. В отличие от электрических они более мощные и способны пахать даже целину. В большинстве своем у них есть дополнительная передача назад, так называемый реверс хода. Именно поэтому они вошли в наш рейтинг лучших культиваторов для дачи. Правда, они более шумные, производят выбросы в атмосферу и обслуживание их двигателя в целом обходится дороже, чем у электрических агрегатов.

Аккумуляторные же модели – самые слабые по мощности и предназначены для обработки малых территорий. Их мощность обычно не превышает 1 кВт. Главное их преимущество в отсутствии выхлопов и возможности пахать огород там, где не рядом электросети. Но из-за их малой мощности и, соответственно, ширины и глубины вспахивания, аккумуляторные культиваторы не пользуются популярностью. Если вы все же за экологически чистый мобильный электроинструмент, тогда возьмите модель Greenworks G-MAX с 40-вольтовым аккумулятором емкостью 6 А*ч.

Какой мотоблок лучше использовать?

Мотоблок является механизированным устройством малого размера, позволяющим намного упростить работу как на небольших огородных участках, так и на больших фермерских площадях. Область его применения определяется специальными комплектующими средствами, которые предназначаются для обработки почвы, посадки и окучивания картофеля и других овощей. Кроме того, с его помощью можно подвозить различные грузы. Особенно он необходим при возделывании больших площадей.

Существует множество моделей мотоблоков. Выбрать подходящий вариант можно исходя из таких факторов:

• размер обрабатываемой площади;
• свойства почвы;
• мощность модели и ее вес;
• для каких видов работ будет использоваться мотоблок;
• вид топлива модели;
• наличие комплектующих средств к мотоблоку и его цена.

Мощность выбираемого мотоблока напрямую зависит от обрабатываемых площадей: чем они больше, тем мощнее нужен двигатель агрегата. По мощности изделия можно разделить на следующие категории.

• Сверхлегкие – предназначены для обработки площадей до 20 соток. Их мощность составляет 3 л. с. и весят они до 20 кг.
• Легкие – весят около 40 кг и имеют мощность от 3 до 5 л. с.
• Средние – вес 40-60 кг с мощностью в 5 л. с. Эти модели имеют два направления движения – вперед-назад, что обеспечивает их большую маневренность.
• Тяжелые – вес больше 60 кг с мощностью до 16 л. с. Эти модели выдерживают высокие нагрузки и предназначены для обработки обширных сельскохозяйственных площадей с большим объемом работ.

Для обработки стандартного (6 соток) дачного участка можно обойтись мотоблоком легкого типа с мощностью в 3 л. с.

По типу используемого топлива различают модели:

• работающие на бензине;
• работающие на дизеле.

Сферу выполняемых работ можно расширить при помощи специального навесного оборудования, которое приобретается отдельно.

• сеялки;
• картофелесажалки и картофелесажалка-плуг;
• опрыскиватель;
• грунтозацепы;
• бороны (дисковые, пальчиковые), плуги (обычные, оборотные);
• фрезы культивационные;
• окучники, плоскорезы.

Кроме того, можно дополнить мотоблок прицепом для перевозки груза, а адаптер сделает из агрегата миниатюрный трактор. Его можно также применять для очистки снега при помощи специальных роторных щеток. Наиболее популярными моделями являются «МТЗ Беларус 09Н», Patriot Урал, «Салют 5Л-6.5». Для малых площадей чаще всего применяют модели «Нева», «Чемпион», «Садко», «Форза».

Учет всех этих факторов поможет выбрать именно ту модель, которую в дальнейшем можно будет лучше и эффективнее использовать.

Рекомендации по выбору

Для земледельческих работ можно приобрести мотоблок или мотокультиватор. Устройства первого типа более мощные, они способны выполнять много функций. Мощность мотокультиваторов меньше. Их используют обычно для разрыхления почвы. В случае необходимости их можно использовать, как тяговый механизм, при работе на мягком грунте.

При выборе картофелекопалки и мотоблока пользуются следующими рекомендациями:

• если необходимо обрабатывать участки большой площади, выбирают модели с высокой мощностью;
• картофелекопалку предпочтительно использовать заводского изготовления, как более безопасную;
• мотоблок и картофелекопалка должны подходить по размерам друг к другу, иначе возможно повреждение клубней;
• выбирают устройства с возможностью глубокого погружения рала, чтобы повреждения клубней были минимальными.

Важно!

При покупке копалки к имеющемуся мотоблоку учитывают его тип. Для легких культиваторов подойдут модели “Зубр либо “Агро”. К мотоблокоам с высокой мощностью приобретают копалки КВМ-3 либо КВМ-1. С такими приспособлениями можно выкапывать клубни с глубины 25 см или работать в плотной почве.

Преимущества и недостатки

Не все огородники приветствуют копку картошки мотоблоком. Причиной является высокий риск повреждения картофельных клубней во время выкапывания. Такие опасения не беспочвенны. Неумелое применение мотокультиватора при копке картофеля увеличивает количество порезанных корнеплодов. Причиной является неправильная настройка техники.

Но несмотря на большой процент брака, использование техники в процессе уборки урожая несет свои преимущества:

1. Минитракторы для копки картофеля имеют очень простую конструкцию. Поэтому с управлением ими легко разобраться, потратив немного времени. Главной деталью такого культиватора является картофелекопалка, составленная из плуга и верхнего веера.
2. Культиватор легко настроить человеку с минимальным опытом. Чтобы клубни не повреждались во время уборки, регулируют глубину залегания плуга, извлекающего корнеплоды на поверхность.
3. Физическая нагрузка сильно уменьшается, поскольку достаточно управлять техникой.
4. Скорость уборки урожая повышается в несколько раз по сравнению с ручной копкой.

Недостаток при выкапывании картошки мотоблоком только один – высокая цена техники. Поэтому обычно такое устройство покупают овощеводы, каждый год высаживающие картофель на большой площади. Если участок под картофель не превышает 2-3 соток, покупать для их обработки мотоблок нерентабельно.

Как настроить картофелекопалку на мотоблок Нева

Веерная копалка картофеля не требует сложной настройки, она крепится к мотоблоку при помощи одинарной универсальной сцепки и передвигается за мотоблоком, углубляясь на определенную глубину.

Чтобы настроить картофелевыкапыватель грохотного типа, требуется внимательно изучить инструкцию по эксплуатации для правильной сборки устройства. Чтобы подключить оборудование к мотоблоку Нева, необходимо использовать сцепное устройство.

1. Соединить копалку с мотоблоком, затянуть крепежные болты.
2. Убедиться, что гайки и стопорные болты деталей устройства как следует затянуты.
3. Надеть ремень на шкивы машины и навесного устройства.
4. Проверить исправность натяжителя и шарнирные соединения на наличие смазки.

Регулировка проводится следующим образом:

1. В первую очередь необходимо выставить параллельно шкивы мотоблока и картофелекопалки. Этого можно добиться, вращая гайки упорных болтов.
2. Далее проводится настройка глубины подкапывания – лемехи должны входить в грунт ниже расположения корнеплодов. Обычно устанавливается глубина в диапазоне от 12 до 15 см. Регулировка осуществляется при помощи кронштейна сцепки и опорных колёс. Если глубина будет выставлена слишком большой, производительность машины снизится из-за повышенного сопротивления, расход топлива при этом увеличится. Если же глубина будет меньше 12 см, повышается риск повреждения клубней.

Регулировку транспортерной копалки можно проводить после пробного прохода с подключенным навесным оборудованием. Для этого необходимо вращать регулировочный винт, выбирая нужный угол атаки. А также на прицепном узле и раме устройства выбираются отверстия, позволяющие добиться наиболее подходящего положения. Чтобы при работе не возникало перекосов, необходимо отрегулировать болты прицепного узла таким образом, чтобы устройства находились на одной оси.

Уход

Дальнейшая обработка посаженного картофеля состоит в своевременном окучивании и прополке с одновременным рыхлением. Это также можно осуществлять с помощью мотоблока.

Окучивание

Проводить окучивание необходимо 2-3 раза в сезон. Первый раз его делают, когда картофельный куст дорастет приблизительно до 15 см в высоту. Высоту гребня делают в пределах 10 см. Второе окучивание проводят, когда картофель подрастет до 25 см, примерно через 14 дней после первого раза. Еще через две недели можно делать третье окучивание, при этом почву надо насыпать очень высоко.

Окучивание мотоблоком делается так:

• на механизм помещают грунтозацепы, регулируют угол их поворота и нужную глубину погружения в грунт;
• мотоблок нужно поместить точно в центр междурядья;
• работать начинают на наиболее малой скорости механизма.

Обычно для окучивания применяют 1-3-рядные окучники.

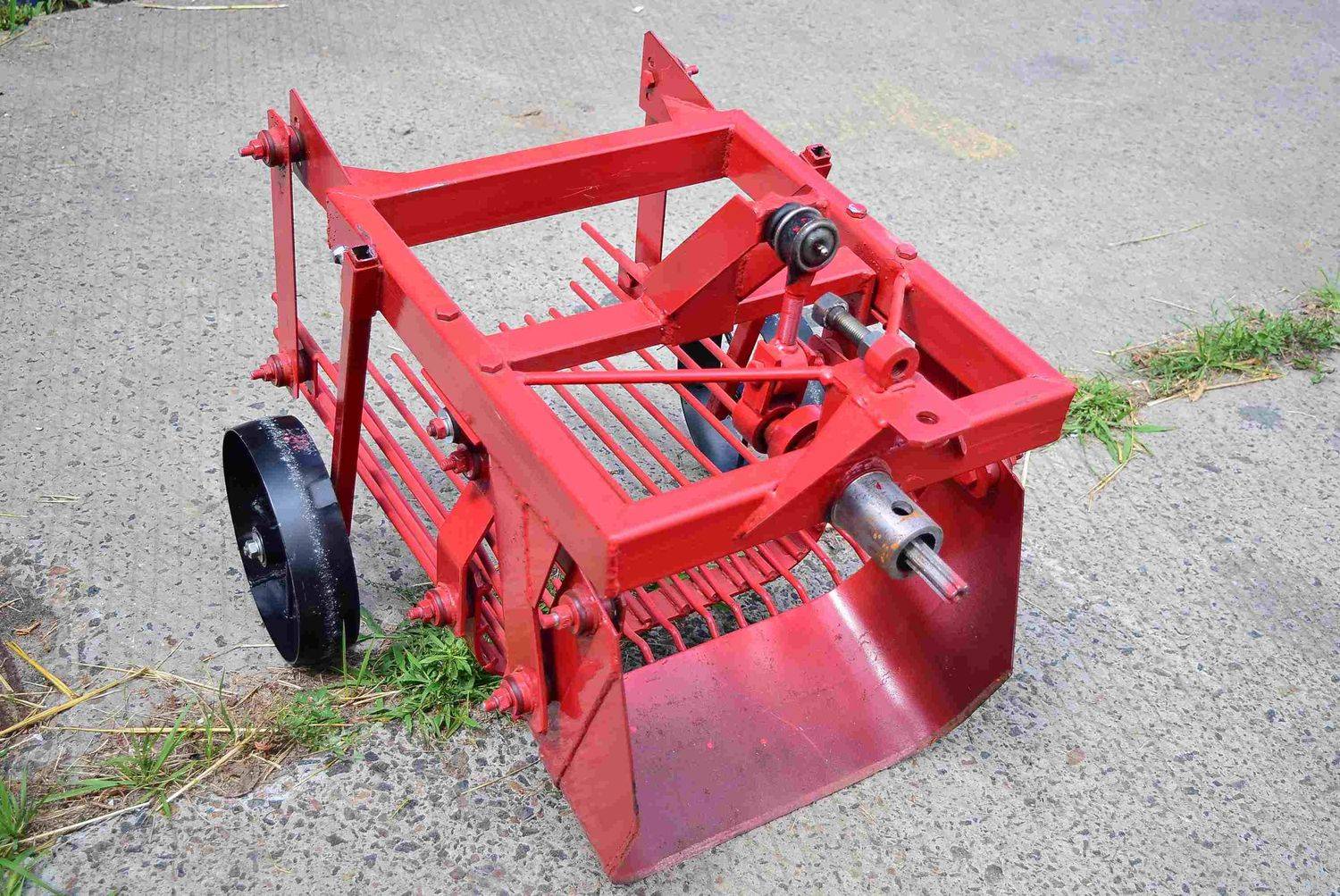

Картофелекопалка для мотоблока тип УГРА ККВ-1 (ВОМ)

Фото: https://pokupki.market.yandex.ru

Агрегат относится к активному типу и предназначен для сбора картофельных клубней. Принцип работы основан на использовании клиноременной передачи, которая подсоединена к угловому ременному редуктору мотоблока УГРА или его аналогам. Наличие рычага сцепления редуктора предполагает ручное управление. Прекрасно справляется с извлечением овощей на глубине 18 см.

Картофелекопалка для мотоблока тип УГРА ККВ-1 (ВОМ)

Достоинства:

• высококачественный товар
• легко эксплуатировать
• высокая скорость копки
• качественная работа
• не ухудшает товарный вид картошки
• просто монтировать и использовать

Недостатки: не найдено

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом

На этом наш обзор подошел к концу. Надеемся, что помогли ответить на вопрос, какую картофелекопалку для мотоблока лучше купить. Хорошего выбора!

#2020 #Картофель #Техника #Топ #Урожай #Мотоблок

Читайте нас первыми — добавьте сайт в любимые источники.
