Назначение и принцип действия трансформаторов напряжения

Виды трансформаторов тока

В современном мире существует огромное различных видов трансформаторов, которых можно классифицировать сразу по нескольким признакам.

По месту установки

Начнем с видов трансформаторов, которые классифицируются по месту установки:

  1. Специальные (используются в транспортных средствах и производственных предприятиях);
  2. Встроенные (устанавливаются в конструкции других электрических приборах);
  3. Внутренние (используются в закрытых комплексных предприятиях);
  4. Наружные (устанавливаются на открытом воздухе);
  5. Переносные (универсальные, можно устанавливать и на открытом воздухе, и в закрытых лабораториях).

По способу установки

Продолжим видами трансформаторов, которые классифицируются по способу установки:

  1. Опорные (одноступенчатые и многоступенчатые устройства);
  2. Проходные (образуют металлическую подставку и устанавливаются на производственных станциях).

По типу витков

Подошла очередь видов тех трансформаторов, которые классифицируются по типу витков:

  1. С одним витком (имеют форму стержня и используются в производственных предприятиях);
  2. Со множеством витков (имеют форму петли и устанавливаются в многофазных системах и конструкциях);
  3. Без первичной обмотки (имеют форму шин и применяются в качестве контроля фаз электрической сети ).

По назначению

Заканчиваем видами трансформаторов, которые классифицируются по различным назначениям:

  1. Лабораторные (способны обеспечить высокую точность величин);
  2. Измерительные (являются приборами учета);
  3. Многоступенчатые (имеют сложное строение, поэтому способны устроить процесс трансформации электротока);
  4. Промежуточные (способны преобразовать значение тока первичной обмотки или вторичной);
  5. Защитные.

Классификации

Трансформаторы классифицируются по ряду параметров, таким как:

  • Назначение. Применяются: для изменения напряжения, измерения тока, защиты электрических цепей, как лабораторные и промежуточные устройства.
  • Способ установки. В зависимости от размещения и мобильности трансформатор может быть: стационарным, переносным, внутренним, внешним, опорным, шинным.
  • Число ступеней. Устройства подразделяются на одноступенчатые и каскадные.
  • Номинальное напряжение. Бывают низко- и высоковольтными.
  • Изоляция обмоток. Наиболее часто используется бумажно-масляная, сухая, компаундная.

Помимо этого, преобразовательные устройства разнятся типами, каждому из которых присуща своя система классификации.

Силовой

Наибольшее распространение получил силовой трансформатор. Приборы с непосредственным преобразованием переменного напряжения, рассчитанные на большую мощность, востребованы различными областями электроэнергетики. Они применяются на линиях электропередач с напряжениями 35–1150 кВ, в городских электросетях, работающих с напряжением 6 и 10 кВ, в обеспечении конечных потребителей напряжением 220/380В. С помощью устройств осуществляется питание всевозможных электроустановок и приборов в диапазоне от долей до сотен тысяч вольт.

Силовой трансформатор

Измерительные

Трансформаторы тока (ТА) понижают ток до необходимых показателей. Схема их работы отличается последовательным включением первичной обмотки и нагрузки. В то же время вторичная обмотка, находящаяся в состоянии, близком к короткому замыканию, используется для подключения измерительных приборов, исполнительных и индикаторных устройств. С помощью ТА осуществляется гальваническая развязка, что позволяет при измерениях отказаться от шунтов.

Высоковольтный ТТ(слева) и низковольтный ТТ(справа)

С помощью трансформаторов напряжения (ТН), тоже самое что и ТА только по напряжению. Помимо преобразования входных параметров, электроаппаратура и её отдельные элементы получают защиту от высокого вольтажа.

Высоковольтный ТН(слева) и низковольтный ТН(справа)

Импульсный

При необходимости преобразования сигналов импульсного характера применяются импульсные трансформаторы (ИТ). Изменяя амплитуду и полярность импульсов, устройства сохраняют их длительность и практически не затрагивают форму.

Автотрансформатор

В автотрансформаторах обмотки составляют одну цепь и взаимодействуют посредством электромагнитной и электрической связи. В отличие от других типов преобразователей, устройства могут содержать всего 3 вывода, позволяющих оперировать с различными напряжениями. Приборы выделяются высоким коэффициентом полезного действия, что особо сказывается при незначительном перепаде входного и выходного напряжения.

Однофазный(слева) и трёхфазный(справа)

Не имея гальванической развязки, представители данного типа повышают риск высоковольтного удара по нагрузке. Обязательным условием работы устройств являются надёжное заземление и низкий коэффициент трансформации. Недостаток компенсируется меньшим расходом материалов при изготовлении, компактностью и весом, стоимостью.

Разделительный

Для разделительных трансформаторов взаимодействие между обмотками исключено. Устройства повышают безопасность электрооборудования при повреждённой изоляции.

Разделительный трансформатор

Согласующий

Согласующие трансформаторы применяются для выравнивания сопротивлений между каскадами схем электроники. Сохраняя форму сигнала, они играют роль гальванической развязки.

Пик-трансформатор

С помощью пик-трансформатора синусоидальное напряжение преобразуется в импульсное. При этом импульсы меняют полярность с каждым полупериодом.

Сдвоенный дроссель

Особенностью сдвоенного дросселя является идентичность обмоток. Взаимная индукция катушек делает его более эффективным, по отношению стандартным дросселям. Устройства используются как входные фильтры в блоках питания, в звуко- и цифровой технике.

Сдвоенный дроссель

Сварочный

Помимо вышеперечисленных, существует понятие сварочные трансформаторы. Специализированные приборы для сварочных работ понижают напряжение бытовой сети при одновременном повышении тока, измеряемого тысячами ампер. Регулировка последнего осуществляется разделением обмоток на сектора, что отражается на индуктивном сопротивлении.

Сварочный трансформатор

Область применения

Бытовые приборы имеют контакт с заземлением посредством нейтрального провода. Одновременное касание потребителем тока фазы и нулевой цепи ведет к замыканию контура и травме. Подключение через разделительный трансформатор позволяет обезопасить человека, т. к. вторичная обмотка не контактирует с землей.

Импульсные агрегаты используются при передаче прямоугольного толчка и трансформации коротких сигналов при нагрузке. На выходе изменяется полярность и амплитуда тока, но остается неизменным напряжение.

Измерительное оборудование постоянного тока является магнитным усилителем. Изменять переменное напряжение помогает направленное движение электронов небольшой мощности. Выпрямитель поставляет постоянную энергию и зависит от значений входного электричества.

Силовые агрегаты широко используются в генераторах тока малой величины, мощности, показатели в дизелях имеют средние значения. Трансформаторы монтируют последовательно с нагрузкой, прибор подключается к источнику первичной обмоткой, вторичный контур выдает преобразованную энергию. Значение выходного тока прямо пропорционально нагрузке. Используется оборудование с 3 магнитными стержнями, если генератор трехфазного тока.

Инвертирующие агрегаты имеют транзисторы одинаковой проводимости и на выходе усиливают только часть сигнала. Для полного преобразования напряжения импульс подается на оба транзистора.

Согласующее оборудование используют для подсоединения к электронным приборам с высоким сопротивлением на входе и выходе нагрузки с низким показателем прохождения электричества. Агрегаты полезны в высокочастотных линиях, где разница величин ведет к потерям энергии.

Watch this video on YouTube

Схемы и группы соединения обмоток

В трёхфазных трансформаторах необходимо соединять между собой первичные обмотки по фазам и вторичные.

Существует три схемы соединения:

  • звезда;
  • треугольник;
  • зигзаг.

При соединении обмоток звездой напряжение линейное — между началами фаз — будет в 1,73 раза больше, чем фазное (между началом и концом фазы). При соединении обмоток трансформатора треугольником фазное и линейное напряжения будут одинаковы.

Соединять обмотки звездой более выгодно при высоких напряжениях, а треугольником — при значительных токах. Соединение обмоток зигзагом даёт возможность сгладить асимметрию намагничивающих токов. Но недостатком такого способа соединения является повышенная трата обмоточного материала.

Цена трансформаторов

Цена трансформатора варьируется в широких пределах и зависит от множества факторов. Здесь учитывается тип и назначение, мощность и другие электрические параметры. На стоимости устройств отражается сложность производства и используемые материалы

Немаловажное значение играет защита и другие особенности

Трансформатор известного производителя не может быть дешёвым. Однако покупатель может быть уверен, что приобретённое им устройство полностью соответствует указанным характеристикам, не выйдет из строя при первом включении и гарантированно отработает заложенный ресурс.

Эксплуатация

Эксплуатация измерительных трансформаторов должна проводиться строго в соответствии с рекомендациями и предписаниями фирмы-изготовителя. В процессе использования устройств рекомендуется регулярный профилактический осмотр с целью выявления возможных неисправностей и быстрого их устранения.

Регулярное обслуживание для трансформаторов тока предусматривает следующие мероприятия:

  • контроль нагрузки внешней цепи с целью недопущения перегрузок (коэффициент перегруженности линии не может быть больше 20%);
  • внешний осмотр состояния подводящих контактов;
  • проверка целостности фарфоровых изоляторов;
  • осмотр внешней изоляции, удаление загрязнений и влаги.

Для трансформаторов напряжения рекомендуется проводить регулярные профилактические осмотры:

состояние внешнего кожуха на предмет наличия повреждений и подтеков масла;
проверка уровня масла;
необходимо обращать внимание на наличие специфических тресков и посторонних шумов внутри изделия;
проверка целостности фарфоровых изоляторов и сварных швов.

При обнаружении любого вида неполадок устройство обесточивается и выводится из эксплуатации.

Ремонт измерительных трансформаторов проводят специализированные организации (обычно это сертифицированные мастерские от фирм производителей оборудования).

Чтобы узнать больше о новинках в мире электротехники, увидеть современное оборудование и узнать о передовых технологиях в профильных отраслях, достаточно посетить выставку «Электро».

Широкая международная экспозиция будет принимать посетителей на территории ЦВК «Экспоцентр».

На выставке можно больше узнать больше о назначении, принципе действия измерительных трансформаторов, а также особенностях монтажа и ремонта устройств.

Высоковольтные трансформаторыПроизводитель трансформаторовПроизводство трансформаторов

Устройство и принцип действия

Конструктивно ТН особо не отличается от других типов преобразующих устройств. Его устройство:

  • магнитный сердечник, шихтованный из пластин электротехнической стали;
  • первичная катушка;
  • одна или две вторичные обмотки;
  • защитный кожух (для конструкций уличного типа).

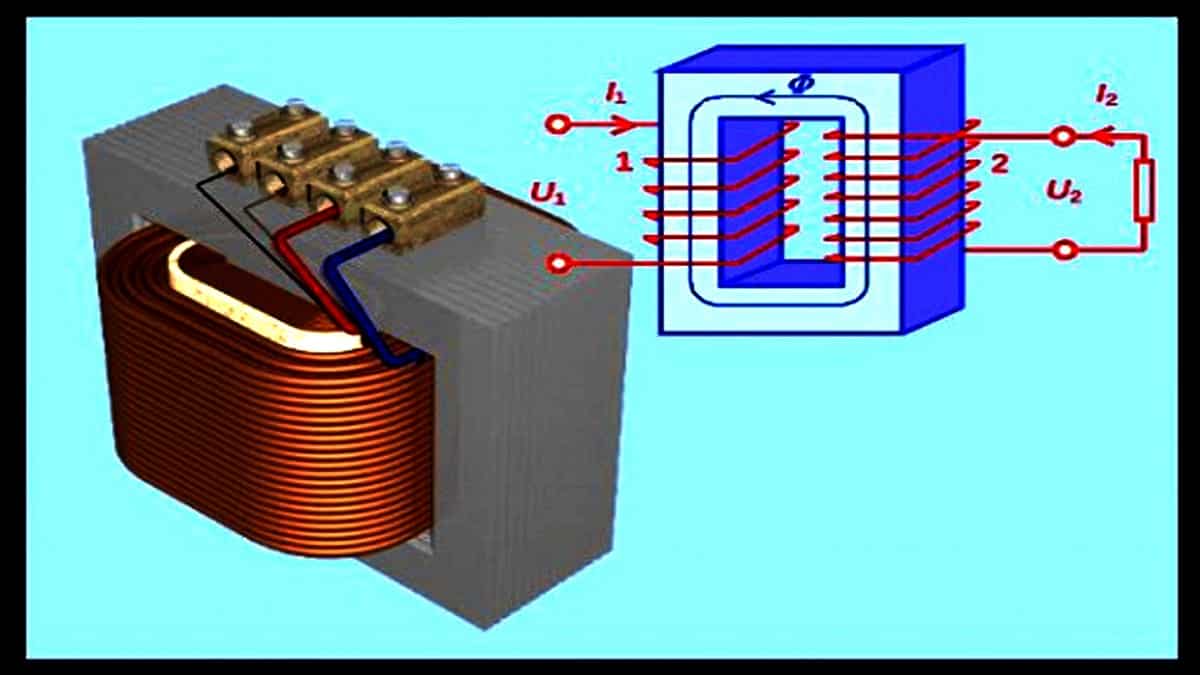

Внешний вид и схематическое изображение изделия смотрите на рис.1. На картинке изображено устройство с одной (основной) вторичной обмоткой. На некоторых моделях есть дополнительная вторичная обмотка, которая может использоваться, например, для подключения приборов измерения.


Рис. 1. Трансформатор напряжения. Строение

Обратите внимание на то, что между выводами первичных обмоток и вторичными катушками отсутствует гальваническая связь. Это главное отличие измерительных трансформаторов от конструкции обычного понижающего трансформатора

Защитные кожухи изготовляются из разных материалов. В моделях, используемых для обслуживания высоковольтных ЛЭП, применяют диэлектрики, изготовленные из фарфора (рис. 2),


Рис. 2. ТН на 110 кВ

Для охлаждения обмоток таких высоковольтных агрегатов применяют специальные трансформаторные масла.

В сетях средней мощности применяют модели с корпусами на основе эпоксидных смол (рис. 3).


Рис. 3. ТН наружного типа

Трехфазные ТН с нулевыми выводами выполняются на магнитопроводе с пятью стержнями. Такая конструкция защищает обмотки от перегрева, так как при однофазных замыканиях в цепях высоковольтных проводов цепь линий суммарного магнитного потока в самом трансформаторе замыкается по стали сердечника.

Принцип действия также мало отличается от работы силового понижающего трансформатора. Магнитный поток, возникающий в первичной катушке, распространяется по магнитопроводу, вызывая напряжение ЭДС во вторичной обмотке. Величина напряжения зависит от соотношения числа витков в катушках. Поскольку вторичные обмотки состоят из малого количества витков, то и выходное напряжение небольшое (обычно оно не превышает 100 В).

Принцип работы ТН объясняет схема на рисунке 4.


Рис. 4. Принцип работы трансформатора напряжения

Важной задачей при изготовлении трансформаторов данного типа является выполнение требований по достижению необходимых амплитудных и угловых параметров синусоиды, определяющих соответствующий класс точности: 0,5; 1; 3. В эталонных образцах применяется класс точности 0,2

Для измерительных приборов важно чтобы класс точности был максимально высоким. Чем он выше, тем меньшая погрешность измерения прибора.

Точность параметров преобразованных переменных токов зависит от нагрузки. Чем выше нагрузка вторичной цепи, тем больше погрешность трансформатора напряжения (снижается класс точности). Оптимальные параметры напряжения на выходе трансформатора достигаются при номинальных нагрузках. В этом режиме эффективность преобразования тока возрастает по мере приближения к номинальному коэффициенту трансформации.

Работа ТН эффективна при малых номинальных мощностях во вторичных цепях. Для этих устройств длительное состояние в режиме холостого хода является нормой. Поэтому они эффективно используются в системах защиты линий, которые большую часть времени находятся в режиме ожидания и потребляют мало тока.

4.8.ПОТЕРИ И КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ

В работающем трансформаторе всегда имеются как магнитные, так и электрические
потери. Магнитные потери слагаются из потерь на вихревые токи и гистерезис.

Величина этих потерь зависит от напряжения u1 и магнитной индукции
В. Можно считать, что при U1 = const, рон= В2. Они не зависят от нагрузки,
т.е. являются постоянными. Электрические потери в обмотках, наоборот,
переменные, т.е.:

где ркн – соответствует потерям при коротком замыкании трансформатора.
Если известны потери короткого замыкания при номинальной нагрузке, то
электрические потери можно определить по формуле:

где – коэффициент загрузки трансформатора.
Общие потери в трансформаторе:

КПД представляет собой отношение активной мощности Р2, отбираемой от
трансформатора, к активной модности Р1, подводимой к трансформатору:

Мощность Р2 подсчитывается по формуле:

где – номинальная
мощность, кВт.

Мощность

тогда КПД трансформатора

или

Как видно из последней формулы, величина К.П.Д. зависит от загрузки
трансформатора. Кроме того, К.П.Д. тем больше, чем выше cos f2. Максимальный
КПД соответствует такой загрузке, при которой магнитные потери равны
электрическим потерям:

Отсюда значение коэффициента загрузки, соответствующее максимальному
К.П.Д., равно:

Обычно К.П.Д. имеет максимальное значение при b=
0,5 – 0,6. Тогда h= 0,98 – 0,99.

Классификация трансформаторов по конструктивным параметрам

Конструктивные параметры трансформаторы определяют особенности его сердечника и обмоток. Можно выделить несколько признаков, которые характеризуют различные конструктивные особенности.

1. Тип конструкции. Один из важнейших конструктивных признаков, определяющий тип конструкции трансформатора. Определяющим фактором здесь является тип сердечника, который можно определить, как:

— броневой сердечник, имеет три стержня, причём центральный стержень шире крайних и на нём располагаются обмотки трансформатора, а боковые служат только для протекания магнитного потока;

— стержневой сердечник, имеет два стержня одинаковой ширины и обмотки располагают на них равномерно;

— тороидальный сердечник, выполнен в виде тороида прямоугольного или (реже) круглого сечения и обмотки распределены равномерно по всему сердечнику.

В соответствии с типом сердечника трансформаторы также имеют следующие наименования: броневой, стержневой и тороидальный трансформаторы соответственно. Каждый тип имеет свои особенности, которые необходимо учитывать при конструировании трансформатора.


Типы сердечников трансформаторов: броневой, стержневой и тороидальный.

2. Вид сердечника. Данный признак характеризует технологию изготовления сердечников трансформаторов. Можно выделить следующие категории:

— шихтованные сердечники или наборные. Шихтованием называется сборка сердечника трансформатора из штампованных пластин той или иной конфигурации. Конфигурация штампованных пластин соответственно бывает: Ш-образная, П-образная, Е-образная и О-образная. Однако вследствие не технологичности штамповки пластин для трансформаторов больших мощностей используют другой тип сердечника;


Шихтованные (штампованные) сердечники.

— ленточные сердечники. Сердечники такого типа формируются из гнутых отрезков ленты, либо навиваются на станках. В зависимости от принципа сборки трансформатора бывают замкнутые, разъёмные и разрезные. Конструктивно ленточные сердечники отличаются от шихтованных только наличием скруглённых углов;


Ленточные сердечники.

— прессованные сердечники. В соответствии с названием, такие сердечники изготавливают прессованием из порошковых материалов, причем, как половинок сердечника, так и его цельный вариант. Необходимость в прессованных сердечниках возникла в связи с необходимостью использования ферритовых порошковых материалов в качестве магнитопроводов соответствующих конструкций. Так как прессование возможно задать практически любую форму, то и формы сердечников выпускаются очень многих конфигураций.


Прессованные ферритовые сердечники.

3. Способы охлаждения. Данные признаки определяют способ отвода тепла от работающего трансформатора:

— трансформаторы с естественным охлаждением;

— трансформаторы с принудительным обдувом потоком воздуха;

— трансформаторы с жидкостным охлаждением;

— трансформаторы с парожидкостным охлаждением;

4. Способы изоляции и защиты. Данные признаки определяют способы защиты трансформаторов от внешних воздействий и окружающих факторов:

— сухие открытые трансформаторы. Защищены от внешних воздействий только изоляцией обмоточных проводов, межслойной изоляцией и каркасом обмотки;


Трансформатор сухой открытый серии EI.

— закрытые герметизированные трансформаторы. Такие трансформаторы характеризуются повышенными эксплуатационными характеристиками, устойчивыми к тяжёлым условиям эксплуатации (грязь, пыль, механические воздействия и т.д.);


Герметизированный трансформатор ТПК-2.

— трансформаторы тропикоустойчивого исполнения. Защита данного вида трансформатора характеризуется особой устойчивостью к тяжёлым условиям эксплуатации в районах с тропическим климатом.


Трансформатор тропикоустойчивого исполнения Т0,5-27.

Режимы работы

Характеристики трансформаторов определяются условиями работы, где ключевая роль отводится сопротивлению нагрузки. За основу берутся следующие режимы:

  1. Холостого хода. Выводы вторичной цепи находятся в разомкнутом состоянии, сопротивление нагрузки приравнивается бесконечности. Измерения тока намагничивания, протекающего в первичной обмотке, даёт возможность подсчитать КПД трансформатора. При помощи этого режима вычисляется коэффициент трансформации, а также потери в сердечнике;
  2. Под нагрузкой (рабочий). Вторичная цепь нагружается определённым сопротивлением. Параметры протекающего по ней тока напрямую связаны с соотношением витков катушек.
  3. Короткого замыкания. Концы вторичной обмотки закорочены, сопротивление нагрузки равно нулю. Режим информирует о потерях, которые вызываются нагревом обмоток, что на профессиональном языке значится «потерями в меди».


Режим короткого замыкания Информация о поведении трансформатора в различных режимах получаются опытным путём с использованием схем замещения.

Классификация трансформаторов по конструктивным параметрам

Конструктивные параметры трансформаторы определяют особенности его сердечника и обмоток. Можно выделить несколько признаков, которые характеризуют различные конструктивные особенности.

1. Тип конструкции. Один из важнейших конструктивных признаков, определяющий тип конструкции трансформатора. Определяющим фактором здесь является тип сердечника, который можно определить, как:

— броневой сердечник, имеет три стержня, причём центральный стержень шире крайних и на нём располагаются обмотки трансформатора, а боковые служат только для протекания магнитного потока;

— стержневой сердечник, имеет два стержня одинаковой ширины и обмотки располагают на них равномерно;

— тороидальный сердечник, выполнен в виде тороида прямоугольного или (реже) круглого сечения и обмотки распределены равномерно по всему сердечнику.

В соответствии с типом сердечника трансформаторы также имеют следующие наименования: броневой, стержневой и тороидальный трансформаторы соответственно. Каждый тип имеет свои особенности, которые необходимо учитывать при конструировании трансформатора.

2. Вид сердечника. Данный признак характеризует технологию изготовления сердечников трансформаторов. Можно выделить следующие категории:

— шихтованные сердечники или наборные. Шихтованием называется сборка сердечника трансформатора из штампованных пластин той или иной конфигурации. Конфигурация штампованных пластин соответственно бывает: Ш-образная, П-образная, Е-образная и О-образная. Однако вследствие не технологичности штамповки пластин для трансформаторов больших мощностей используют другой тип сердечника;

— ленточные сердечники. Сердечники такого типа формируются из гнутых отрезков ленты, либо навиваются на станках. В зависимости от принципа сборки трансформатора бывают замкнутые, разъёмные и разрезные. Конструктивно ленточные сердечники отличаются от шихтованных только наличием скруглённых углов;

— прессованные сердечники. В соответствии с названием, такие сердечники изготавливают прессованием из порошковых материалов, причем, как половинок сердечника, так и его цельный вариант. Необходимость в прессованных сердечниках возникла в связи с необходимостью использования ферритовых порошковых материалов в качестве магнитопроводов соответствующих конструкций. Так как прессование возможно задать практически любую форму, то и формы сердечников выпускаются очень многих конфигураций.

3. Способы охлаждения. Данные признаки определяют способ отвода тепла от работающего трансформатора:

— трансформаторы с естественным охлаждением;

— трансформаторы с принудительным обдувом потоком воздуха;

— трансформаторы с жидкостным охлаждением;

— трансформаторы с парожидкостным охлаждением;

4. Способы изоляции и защиты. Данные признаки определяют способы защиты трансформаторов от внешних воздействий и окружающих факторов:

— сухие открытые трансформаторы. Защищены от внешних воздействий только изоляцией обмоточных проводов, межслойной изоляцией и каркасом обмотки;

— закрытые герметизированные трансформаторы. Такие трансформаторы характеризуются повышенными эксплуатационными характеристиками, устойчивыми к тяжёлым условиям эксплуатации (грязь, пыль, механические воздействия и т.д.);

— трансформаторы тропикоустойчивого исполнения. Защита данного вида трансформатора характеризуется особой устойчивостью к тяжёлым условиям эксплуатации в районах с тропическим климатом.

Назначение и принцип действия трансформаторов тока

Трансформаторы тока преобразуют первичный ток во вторичный ток меньшей величины в процессе гальванического разделения цепи. Они служат для включения амперметров и токовых катушек приборов измерения, отличающихся очень малым сопротивлением.

Трансформаторы тока постоянно работают в режиме короткого замыкания. Вторичная цепь защищается от сильных токов за счет эффекта насыщения стального сердечника.

Применяются ТТ там, где затруднительно произвести замеры токовых величин напрямую.

С использованием измерительных трансформаторов выполняют учет потребления электроэнергии.

О измерительных трансформаторах напряжения иы вкратце узнали. За более подробной информацией обращайтесь к менеджеру компании «КубаньЭлектрощит»  Задавайте вопросы на сайте. Мы ответим в самые короткие сроки.

Классификация трансформаторов тока

Типы измерительных трансформаторов тока подразделяют на следующие классы:

  • по функциональности: на измерительные и защитные;

  • по току: постоянного и переменного тока;

  • по коэффициенту трансформации: одно и многодиапазонные;

  • по способу монтажа: внутреннего и наружного размещения, встроенные, накладные;

  • по напряжению: низкого и среднего;

  • по типу изготовления и диэлектрическому материалу: газо- и маслонаполненные, сухие.

Рис. №4. Внешний вид трансформатора тока ТОЛ-СЭЩ-20


Рис. №5. Опорный трансформатор тока ТОЛ-СЭЩ-10, внешний вид

Измерительные подключают напрямую к считывающему, записывающему и вычисляющему измерительному оборудованию. Также их подключают к защите от сверхтоков. Разделяются на однопроводниковые ТТ и трансформаторы с первичной обмоткой. Однопроводниковый трансформатор – это устройство с проемом для первичной цепи, он устанавливается на первичный проводник.

Мощность трансформаторов тока зависит от коэффициента трансформации и поперечного сечения сердечника.

При низком токе первичной обмотки применяется трансформатор тока с высокой пропускной способностью. Для того чтобы получить трансформатор тока с первичной обмоткой через однопроводниковый трансформатор несколько раз пропускают первичный проводник.

Маркировка клемм первичной обмотки: Р1 (К) и Р2 (L), вторичной S1 (k) S2 (i). Полярность соответствует направлению прохождению тока.

Трансформатор постоянного тока

Трансформатор для измерения постоянного тока работает по принципу магнитного усилителя и включает в свою конструкцию ферромагнитный сердечник и две обмотки постоянного и переменного тока.

Область применения

В комплект установок, предназначенных для генерирования электричества, входят силовые трансформаторы. Электростанции используют энергию атома, органического, твердого или жидкого топлива, работают на газе или применяют силу водяного потока, но преобразователи выходных показателей подстанций необходимы для нормального функционирования потребительских и производственных линий.

Агрегаты устанавливают в сетях промышленных мощностей, сельских предприятий, на оборонных комплексах, разработках нефти и газа. Прямое назначение силового трансформатора — понижать и повышать напряжение и силу тока — используется для работы транспортной, жилищной, торговой инфраструктуры, сетевых распределительных объектов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
