Принцип работы и схема подключения УЗО в трехфазной сети

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

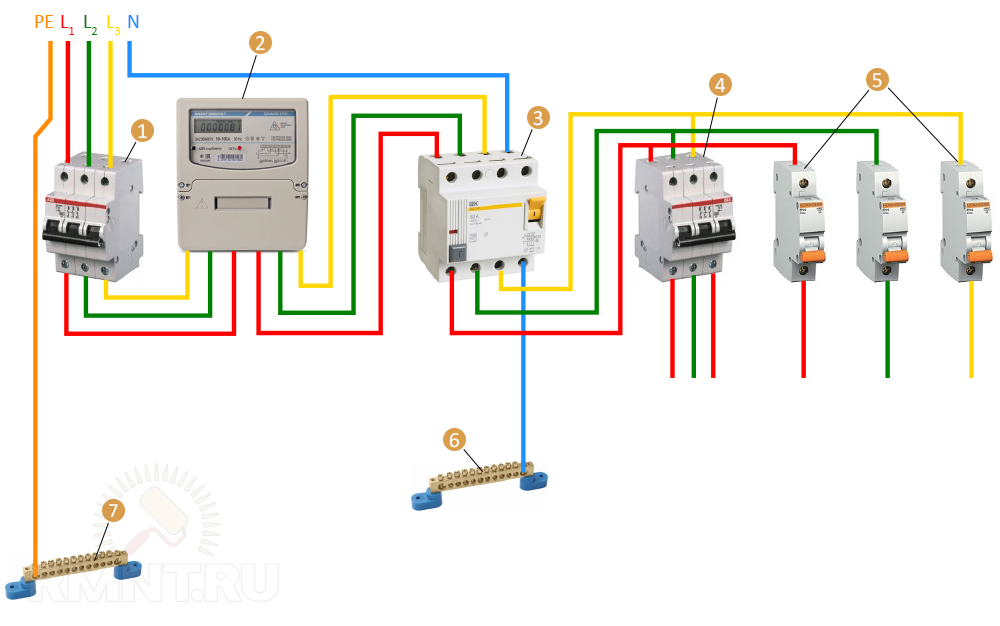

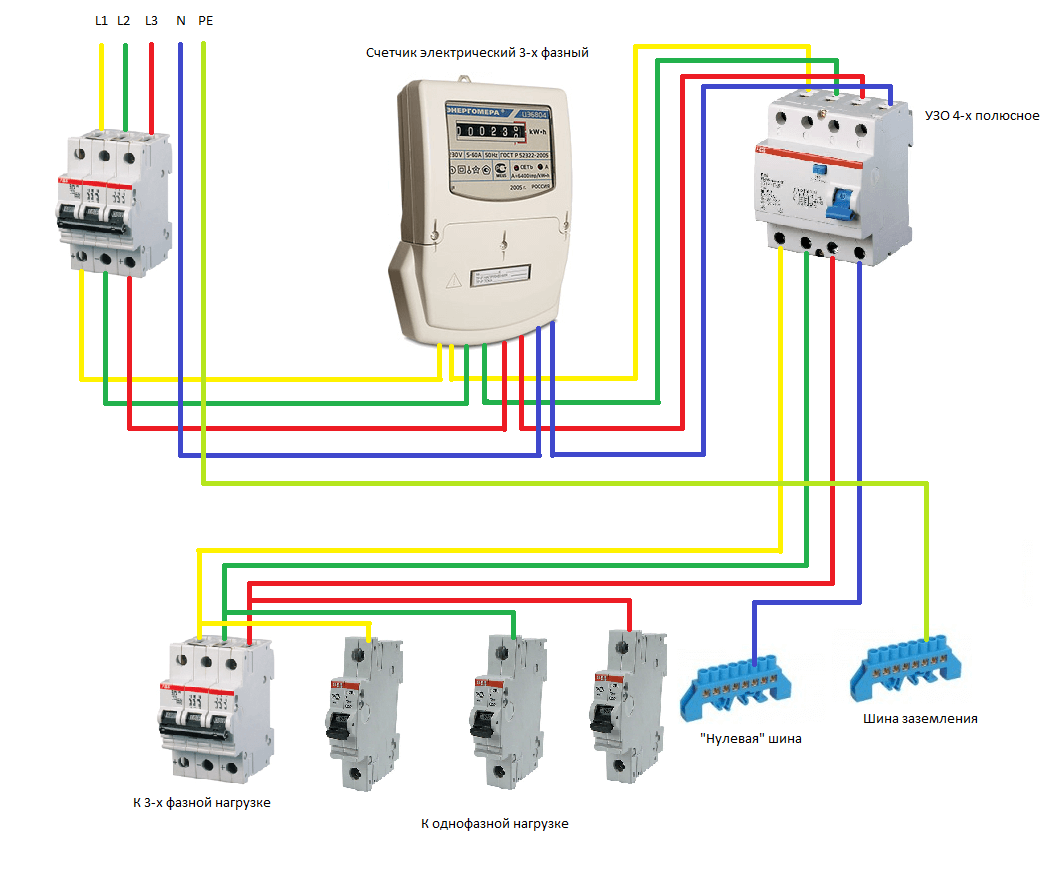

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

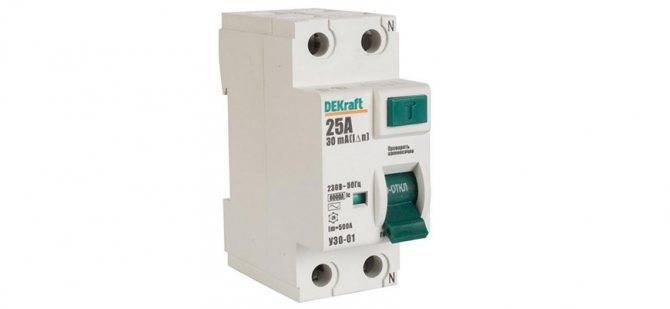

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Что такое УЗО и принцип работы

УЗО обнаруживает утечку тока и отключает обслуживаемый участок от сети при превышении порогового значения. Главным элементом аппарата является дифференциальный трансформатор, 1-фазная версия которого состоит из 3 катушек. Первая включается в фазу, вторая — в нейтраль. Провода подводятся так, чтобы токи в катушках имели противоположное направление.

Возможны следующие случаи:

  1. Токи в обмотках равны. Это наблюдается при отсутствии утечек. Создаваемые катушками магнитные поля взаимно уничтожаются.
  2. Токи отличаются. Это происходит при утечке, разницу называют дифференциальным током. Магнитное поле одной из катушек уничтожается не полностью и наводит ЭДС в третьей катушке трансформатора. Это приводит к срабатыванию реле, размыкающего контакты.

Области применения

Через прибор защитного отключения запитывают электроприемники, потенциально опасные для пользователя. К ним относят:

  • розетки;
  • приборы с металлическим корпусом, расположенные в пределах досягаемости.


Через прибор запитывают розетки. Таким образом, внутренний блок кондиционера допускается подключать без УЗО, поскольку он имеет пластиковую оболочку и расположен высоко.

Для бойлера и стиральной машины аппарат необходим независимо от материала корпуса. В случае пробоя изоляции произойдет замыкание фазы на воду, что с большой вероятностью может привести к электротравме пользователя.

Разновидности

Аппараты делят на виды по нескольким признакам:

  • чувствительности (пороговой величине утечки);
  • роду тока;
  • энергозависимости;
  • задержке срабатывания;
  • конструкции.

В зависимости от чувствительности различают следующие типы:

  • защищающие от электротравмы;
  • противопожарные.


Аппараты делят на виды по чувствительности и роду тока. У первых чувствительность устанавливают с учетом того факта, что опасным для человека является ампераж в 50 мА. Есть 2 вида:

  1. На 10 мА. Используются для подключения потребителей в помещениях с повышенной влажностью (санузлах, кухнях, бассейнах и т.д.).
  2. На 30 мА. Для потребителей с нормальными условиями эксплуатации.

Аппараты на 6 мА соответствуют европейским и американским стандартам.

Противопожарные устройства по величине утечки делятся на 3 вида (мА):

  • 100;
  • 300;
  • 500.

По роду тока утечки УЗО подразделяются на классы:

  1. АС — только переменный. Через них подключают холодильники, «теплые полы», конвекторы, водонагреватели и т.п.
  2. А — переменный и выпрямленный (пульсирующий). Для приборов, управляемых электроникой (имеют импульсные блоки питания или выпрямители). К ним относятся компьютеры, телевизоры, стиральные и посудомоечные машины, микроволновки.
  3. В — переменный, выпрямленный и постоянный. Применяются только в промышленности.


УЗО бывают электромеханическими и электронными. По энергозависимости различают 2 типа:

  • электромеханические;
  • электронные.

Вторые оснащены усилителем, повышающим интенсивность сигнала от управляющей катушки. Это позволяет уменьшить габариты дифтрансформатора.

По типу срабатывания приборы делятся на функционирующие:

  1. Без задержки. Время срабатывания составляет 0,02-0,03 секунд.
  2. С задержкой — G. Отключаются в течение 0,06-0,08 секунд.
  3. С большой задержкой — S. Время срабатывания увеличено до 0,15-0,5 секунд.

Конструктивно аппараты делятся на одно- и трехфазные.

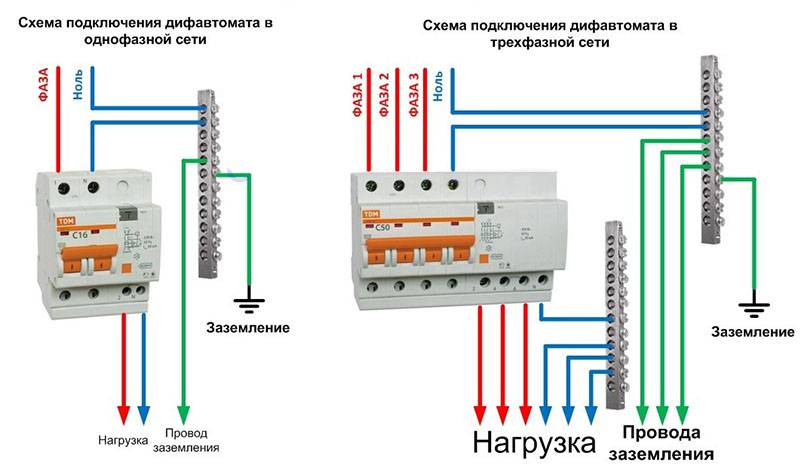

Отличия от дифавтомата

Дифавтомат отключает цепь при:

  • утечке тока;
  • перегрузке и коротком замыкании.


Дифавтомат отключает цепь при перегрузке и коротком замыкании. Таким образом, данное устройство представляет собой 2 в одном: УЗО + автоматический выключатель. Рекомендуется выбирать модель со специальными флажками, показывающими причину срабатывания. Без этого усложняется поиск неисправности.

В квартире


Разберем случай, когда установка аппаратуры защиты происходит в квартирном щитке. Некоторые строители при сдаче домов со свободной планировкой сдают жилье без разводки внутренней электросети. Это и понятно, неизвестно где будут стоять перегородки и, соответственно, розетки и освещение. Поэтому они вводят в квартиру только кабель. На этажном электрощите находятся вводный автомат защиты и электросчетчик. Будущий владелец заключает с другим подрядчиком договор на внутренние электромонтажные работы. Схема проводки при этом будет меняться в зависимости от требований заказчика. От схемы и от нагрузок будет зависеть, какое УЗО установить. При желании любой мужчина самостоятельно может выполнить эти работы.

Будем считать, что проводка в квартире соответствует схеме установки защиты, представленной на предыдущем рисунке. Вводный автомат и счетчик находятся в этажном щите, а все остальные элементы расположим в квартирном боксе. Для этого в коридоре, рядом с местом ввода кабеля, надо установить электрощит. Последовательность работ при установке следующая:

  • вводный автомат отключается. Вывешивается табличка «Не включать, работают люди»;
  • к кабелю, который завели в квартиру, подключается розетка. Она понадобится для подключения рабочего инструмента и освещения;
  • табличка снимается, автомат включается;
  • в стене перфоратором сверлятся отверстия под крепеж бокса. Вставляются дюбели, и шурупами щиток прикрепляется к стене;
  • после этого вставляется металлическая рейка и крепится к внутренней стенке бокса шурупами.

Затруднений быть не должно, если выполнять все действия последовательно и внимательно.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Использование контрольной лампы для поиска нулевой фазы

Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

Подключение однофазного УЗО

При самостоятельном подключении однофазных защитных устройств, чаще всего совершается ряд однообразных ошибок, что делает систему неработоспособной.

Для того, чтобы избежать их, необходимо четко следовать следующей пошаговой инструкции:

  1. Первоначально необходимо перевести автоматический выключатель в режим, при котором его проводники будут полностью обесточены.
  2. После этого производится монтаж защитного отключающего устройства внутрь электрощита.
  3. К выходным клеммам производится подключение проводников с фазой и нулем.
  4. К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя.
  5. К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка.
  6. Для осуществления проверки правильности подключения и работоспособности системы, необходимо вернуть напряжение на проводники автоматического выключателя, затем перевести защитное устройство в рабочий режим и обеспечить его напряжением. Для этого необходимо всего лишь подключить к электросети любой бытовой прибор, который находится в зоне охвата его защиты. Если после этого срабатывание устройства не произошло, то схема была реализована верно.
  7. Последним этапом является проверка непосредственно УЗО, которая осуществляется путем нажатия кнопки тестирования. Отключение прибора после этого действия свидетельствует о том, что защитная система функционирует правильно.

Выбор защитного устройства и автомата

При выборе автомата для своей квартиры необходимо учесть множество факторов.

  1. Первое, что надо учитывать, это потребности дома. Схема подключения предприятия и жилого помещения сильно отличается друг от друга. Соответственно и автоматы будут разными, с разной нагрузкой.
  2. Выбирая между производителями, старайтесь выбрать проверенную временем компанию. Для своего жилья отлично подойдёт УЗО типа АВВ. АВВ прекрасно адаптированы для отечественных сетей и идеально вписываются в любую электрическую схему. К тому же подключение двухполюсного автомата можно сделать самому.
  3. Зная общий максимальный ток, распределите нагрузку по веткам. Например, для розеток ставят отдельный автомат и УЗО. Для освещения также устанавливаются отдельные электрозащитники. Таким образом, схема будет под надёжной защитой.
  4. Устанавливая УЗО, обязательно надо учитывать и сечение провода. Для этого при консультации у специалиста уточните какой будет нужен провод.
  5. Автомат неразрывно связан с защитным устройством, а значит, должен соответствовать тем же параметрам.

Советуем изучить Формула механической мощности — средняя и мгновенная мощность

Если подключение осуществлено правильно, устройство будет срабатывать при небольших перепадах. Но это не значит, что оно должно отключаться само по себе. Грамотное подключение защитного устройства к схеме поможет сохранить здоровье и предотвратит аварийную ситуацию.

Особенности монтажа

Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).

Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).

Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).

Когда выбивает

У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.

Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:

  • утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
  • ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
  • возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
  • в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
  • неправильный подбор и установка.

Проверка исправности

Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:

  • кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
  • этот метод годится только для электромеханических моделей.  Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
  • третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

Ошибки при выполнении монтажа УЗО

Пример неправильного подключения УЗО

Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено.
Необходимо правильно подключить и не перепутать нулевые и фазные контакты

Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения.
При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор.
При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А.

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

  • В случае замыкания в проводке УЗО защищает помещение от возгорания.
  • В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
  • А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

  • Серийный заводской номер аппарата, фирма производитель.
  • Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.
  • Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.
  • Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
  • Значение напряжения работающего УЗО составляет 220 или 380 В.
  • На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.
  • Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.

Пример обозначений:

Пример обозначения основных характеристик устройства

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
