Виды стабилизаторов напряжения
Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.
- релейные
- тиристорные-симисторные
- сервоприводные
- инверторные
Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные – из-за своей дешевизны, тиристорные – из-за качества выравнивания напряжения и малошумности в работе.
Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего – до 5 лет.
Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус – они предназначены в основном для малых нагрузок.

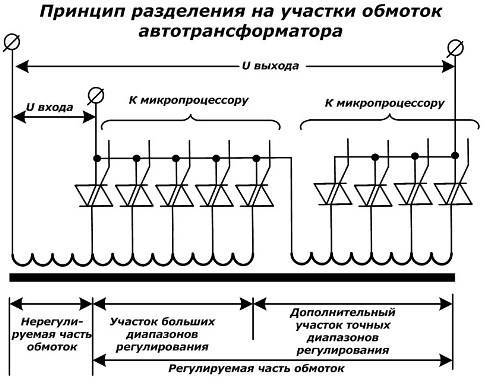

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения
Большинство имеют 12 ступеней – брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.
А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.
- 9 ступеней – погрешность 15В
- 12 ступеней – погрешность 10-12В
- 16 ступеней – погрешность 6В
- 36 ступеней – погрешность 3В
Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.
Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:
Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.
Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:
Назначение трёхфазного трансформатора
Главной функцией трансформаторов является передача электроэнергии на большие дистанции. Электрическая энергия переменного тока вырабатывается на электростанциях. При передаче электроэнергии появляются потери на нагревание проводов. Их можно уменьшить, снизив силу тока. Для этого необходимо увеличить напряжение таким образом, чтобы его значение находилось в диапазоне от 6 до 500 кВ.
Кратность увеличения зависит от значения передаваемой мощности и расстояния до конечного пункта.
Мощность, которая при этом передаётся, зависит от двух параметров: напряжения и силы тока.
Главной характеристикой, влияющей на изменение потерь проводов, связанных с нагревом, является значение силы тока. Для того, чтобы снизить потери на нагревание, необходимо уменьшить силу тока. Уменьшая ток, величину напряжения соответственно нужно увеличивать. Тогда значение мощности, которая передаётся, останется неизменным.
После того, как напряжение будет доставлено потребителям, его следует снизить до необходимой величины.
Соответственно, основной задачей трёхфазных трансформаторов является повышение напряжения перед передачей электроэнергии и понижение после неё.
Схема моделей с напряжением 220 В

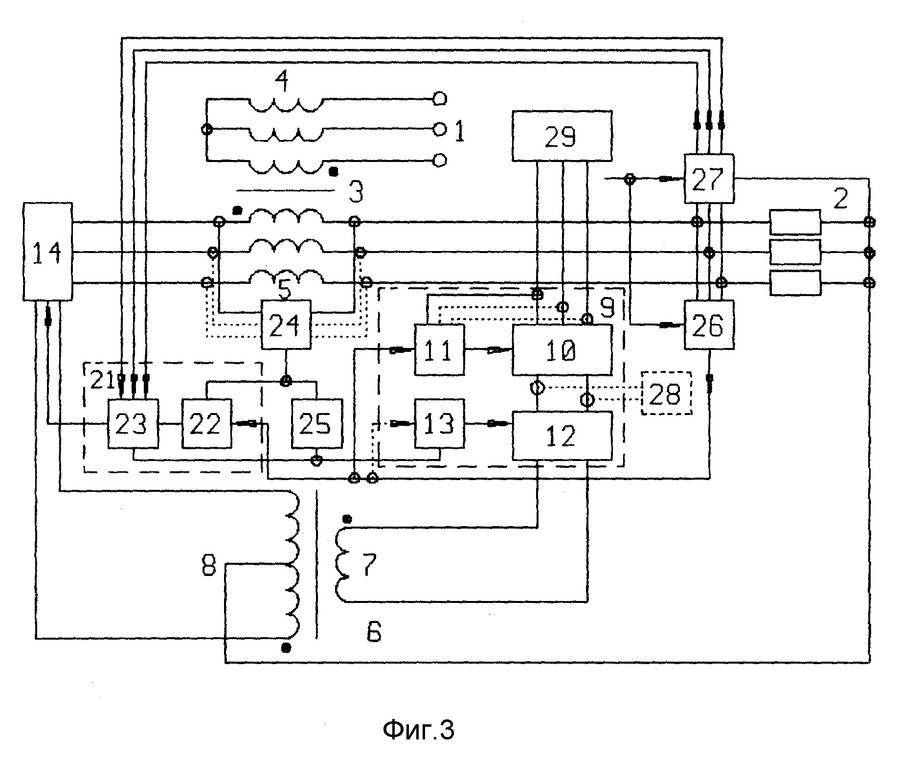

Схема стабилизатора напряжения 220 В отличается от прочих устройств тем, что в ней имеется блок управления. Данный элемент соединяется напрямую с регулятором. Сразу за системой фильтрации имеется диодный мост. Для стабилизации колебаний дополнительно предусмотрена цепь из транзисторов. На выходе после обмотки располагается конденсатор.
С перегрузками в системе справляется трансформатор. Преобразование тока осуществляется им же. В целом диапазон мощности у данных устройств довольно высокий. Работать эти стабилизаторы способны и при минусовой температуре. По шумности они не отличаются от моделей других типов. Параметр чувствительности сильно зависит от производителя. Также на нее влияет тип установленного регулятора.
Принцип работы и сфера применения
Назначение любого стабилизатора состоит в поддержании выходного напряжения на заданном уровне. Для понимания принципа его работы сначала нужно ознакомиться со следующими особенностями внутреннего устройства:
- основой большинства стабилизаторов является преобразователь-трансформатор с регулируемым числом витков на выходе, позволяющим изменять напряжение на них в ту или другую сторону;
- до тех пор, пока показания на входе соответствуют номиналу, с выходной обмотки снимаются нормальные 220 Вольт;
- если напряжение на входе изменилось в большую или меньшую сторону, встроенный в стабилизатор контроллер обрабатывает разницу и подает управляющий сигнал на специальный моторный механизм;
- последний перемещает движок съемника напряжения в нужную сторону, корректируя выходное напряжение до момента достижения им номинала.
Среди выпускаемых промышленность образцов стабилизирующих устройств различают модели с плавной и ступенчатой регулировкой.

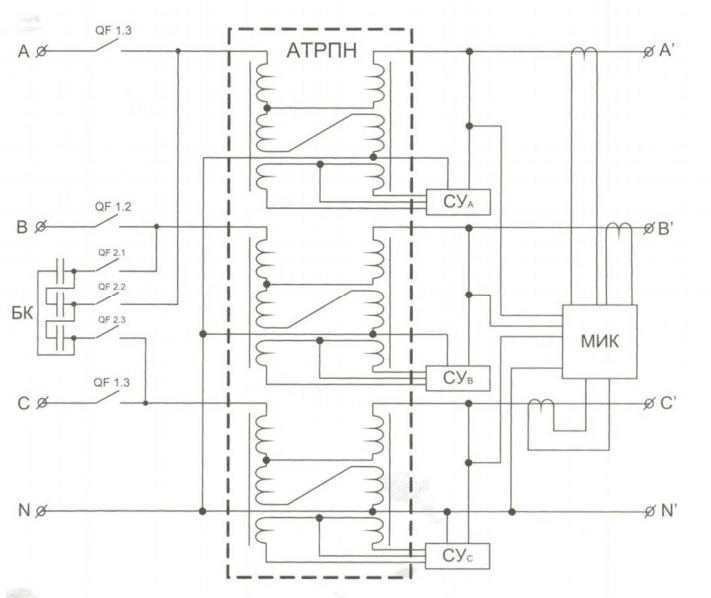

Область применения трехфазных стабилизаторов достаточно широка. Они устанавливаются в силовых цепях питания не только на производстве, но и в домашних условиях, в основном – в частных и загородных домах. Стабилизирующие устройства для бытовых нужд, как правило, отличаются невысоким показателем мощности, ограниченным величиной 30-50 кВт. Более энергоемкие агрегаты (до 100 кВт) нередко устанавливаются в городских офисах, в загородных поселках, а так же на небольших предприятиях.
Ошибки подключения
1
У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.
О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.
2
Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.
Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.
Сначала вы отключаете автоматы на панели стабика.
Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.
И только затем снова включаете автоматы.
Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.
С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!
Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.
3
Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.
Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.
4
Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.
При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.
Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.
5
Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.
Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.
А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.
Отсюда и все проблемы
Обращайте на это внимание, прежде чем нести его обратно в магазин
Источники — https://cable.ru, Кабель.РФ
Дополнительные функции и опции
Рассматривая вопрос, выбора стабилизатора напряжения для квартиры или дома, нельзя упустить из виду и ряд дополнительных функций, которые упрощают эксплуатацию, делают ее более безопасной и расширяют функционал установки. Часто из двух стабилизаторов одинаковой фазности, мощности и диапазона регулировок, стоит выбрать тот, у которого предусмотрено больше функций, пусть и стоит он несколько дороже.
Вольтметр и амперметр
Бытовые стабилизаторы оснащаются измерительными приборами — вольтметрами обязательно, амперметрами — в виде опции. Приборы показывают выходное напряжение после стабилизации и силу тока по каждой фазе. Если понадобится узнать напряжение в питающей сети, то в некоторых стабилизаторах предусмотрена и такая возможность — достаточно нажать специальную кнопку и вольтметр переключается на измерение параметров входной сети. Большинство бытовых стабилизаторов комплектуются аналоговыми (стрелочными) вольтметрами и амперметрами достаточно высокой точности.
Но в последнее время много производителей стабилизаторов перешли на цифровые приборы — это значительно улучшает дизайн и, естественно, позволяет увеличить стоимость установки. Хотя на точность измерения большого влияния не оказывает — при контроле за работой бытового стабилизатора десятые и сотые доли единиц измерения особой роли не играют.
Многие стабилизаторы оснащены светодиодной сигнализацией, которая может извещать о нормальной работе устройства, выходе из режима, критических перегрузках и прочих состояниях как сети, так и самого прибора. Каждый из производителей использует то количество светодиодов и их цвета, которое кажется ему наиболее удобным. Перед началом эксплуатации стабилизатора необходимо ознакомиться со значением каждой лампочки и режимом ее работы — свечение, мигание, периодичность вспышек.
Работают стабилизаторы в автоматическом режиме и возможности ручной регулировки не предусмотрено. Но контрольные приборы выполняют достаточно важную функцию — всегда можно определить диапазон отклонения напряжения и силы тока по каждой из фаз и отключить потребитель, который не может работать в данных условиях. Также можно визуально контролировать общую мощность тока в домашней сети, воспользовавшись данными контрольных приборов и формулой P=UI.
Возможность переключения задержки появления напряжения на выходе
Еще одной удобной опцией является кнопка задержки выходного напряжения. Это необходимо, чтобы все схемы стабилизатора после запуска вышли на рабочий режим и подавали в сеть ток требуемых характеристик. Обычно для этого стабилизатору бытового уровня требуется 5 – 7 секунд. Но при высоком уровне потребления мощности в домашней сети, этого времени может быть недостаточно, кнопка позволяет продлить его до нескольких минут и исключить возможные ложные запуски.
Режим «Байпас»
Очень удобно, если в нем предусмотрена функция «байпас», то есть условия для прямого прохождения тока, минуя все схемы регулировки и трансформаторное оборудование. Это очень удобно, когда напряжение питающего тока намного ниже, чем допустимый диапазон работы или нужно подключить устройство, превышающее по мощности критический уровень стабилизатора. В таком случае переключатель позволяет электротоку идти прямо к потребителю, а стабилизатор находится в режиме ожидания.
Вентилятор принудительного охлаждения
Приблизительно до мощности 10 кВА стабилизаторы охлаждаются конвекционными потокам, циркулирующими свободно сквозь вентиляционные отверстия корпуса. Установки большей мощности комплектуются вентиляторами принудительного действия.
Виды стабилизаторов напряжения
На рынке преобладают два вида стабилизаторов — электромеханические и электронные.
Электромеханические стабилизаторы напряжения
В электромеханических стабилизаторах ток в катушке регулируется контактным ползунком, который передвигается по поверхности, изменяя число рабочих витков. Кто помнит школьный курс физики, тот может представить себе реостат из опытов на уроках. Примерно так же работает электромеханический регулятор напряжения, только ползунок перемещается не рукой, а посредством электродвигателя.
Электромеханические стабилизаторы очень надежны и позволяют плавно изменять напряжение во вторичной катушке. Но при своей простоте они имеют и ряд недостатков:
- как и большинство механических устройств обладают ощутимой инерцией — задержка при срабатывании заметна невооруженным глазом;
- угольные контакты со временем изнашиваются и требуют замены;
- шум при работе едва слышный, но все же есть.
Перед тем, как выбрать стабилизатор напряжения электромеханического типа, необходимо сравнить скорость срабатывания, указанную в паспорте изделия в единицах В/с. Чем этот показатель лучше, тем стабилизатор лучше для чувствительных приборов.
Электронные стабилизаторы напряжения
Электронные стабилизаторы работают несколько по другому. Обратная связь и переключение осуществляется при помощи тиристорной, семисторной или релейной схем, которые изменяют число обмоток, подключенных к сети. Работают такие стабилизаторы абсолютно бесшумно, не греются и отличаются очень высокой скоростью срабатывания. Но и здесь не обошлось без недостатков — электронные стабилизаторы регулируют выходное напряжение ступенчато. Хотя перепады не слишком большие, но могут внести диссонанс в работу электроники или двигателей.
Ферромагнитные стабилизаторы напряжения
Ферромагнитные стабилизаторы — устройства, которые для бытовых целей практически не производятся, хотя еще можно встретить ранние модели, очень популярные десятилетия назад. Работа их базируется на изменении положения ферромагнитного сердечника относительно катушек. Система очень надежная, но громоздкая и шумная.
Главные недостатки — работа только под нагрузкой и возможные искажения синусоидальных характеристик. Для современной электроники и бытовой техники они непригодны, но для мощных электродвигателей, ручных инструментов и сварочных аппаратов применение их вполне допустимо.
Замеры и расчеты при выборе стабилизатора
При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.
Напряжение
Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно “гуляет”.
Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.
А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.
Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

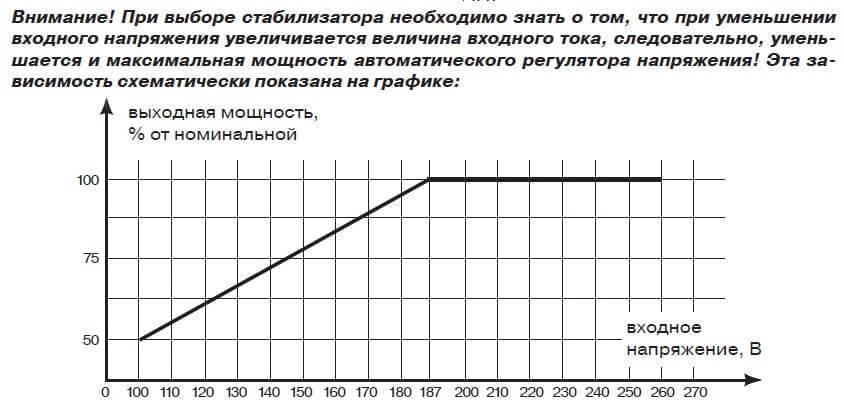

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.
Расчет мощности
Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.
Для автомата на 40А P=I*U=40А*220В=8800Вт
То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.
Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

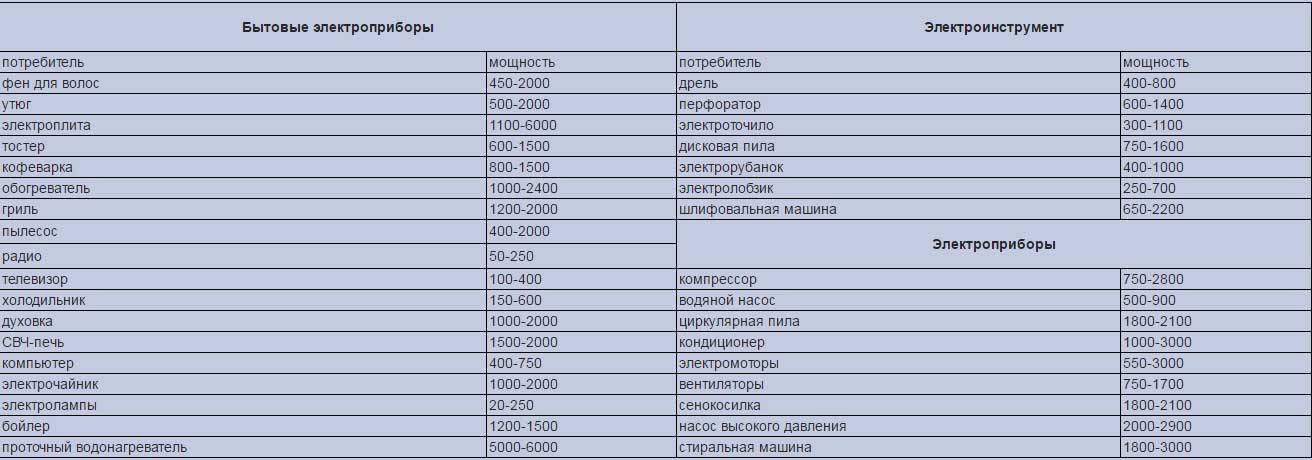

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.
Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!
В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас – 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.
Расчет коэффициента: 170В/220В=0,77
Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить “потянет” ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.
Расчет мощности в кВа: 0,77*9ква=6,93ква
Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).
Итоговый расчет мощности в кВт: 6,93ква*0,8=5,54квт
То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.
Выбирать стабилизатор, что называется “впритык” нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!
Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:
1 2 3 4 5
Еще один совет
В большинстве случаев совсем не обязательно все электроприборы подключать через стабилизатор. Особенно если сетевое напряжение более-менее стабильно
Обратите внимание на мощные приборы, особенно нагревательные. Например, водонагреватель, тепловентилятор, электрочайник. Они будут потреблять большую мощность, но не слишком капризны к напряжению
Наиболее чувствительными к скачкам напряжения является высокоточная техника, компьютеры, телевизоры, холодильники, стиральные машины и газовые котлы. Вот для них стабилизатор напряжения нужен в первую очередь
Они будут потреблять большую мощность, но не слишком капризны к напряжению. Наиболее чувствительными к скачкам напряжения является высокоточная техника, компьютеры, телевизоры, холодильники, стиральные машины и газовые котлы. Вот для них стабилизатор напряжения нужен в первую очередь.
И еще последний совет. Обычно в пиковые часы входное напряжение проседает наиболее сильно. Постарайтесь в это время не подключать к стабилизатору мощные устройства.Напряжение можно сравнить с водой. Когда напор воды слабый, то трудно одновременно мыть посуду, стирать вещи и принимать душ. Попросту воды не хватит на все цели. Также обстоит дело и с напряжением. Когда оно пониженно, то будет затруднительно обеспечить всю нагрузку качественным напряжением. Старайтесь в пиковое время оставлять подключенными только самые необходимые электроприборы.
Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).
Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.
.

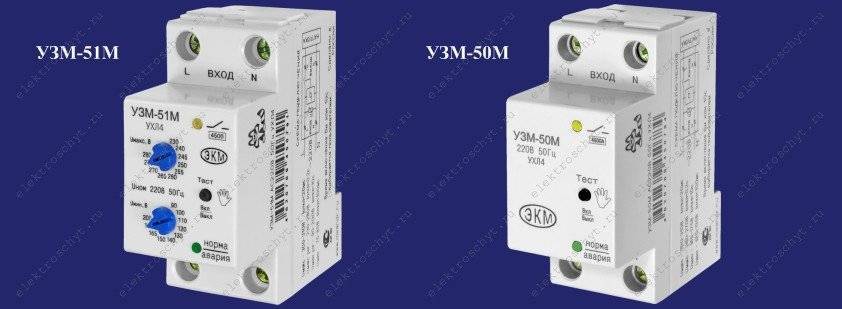

УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М
Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

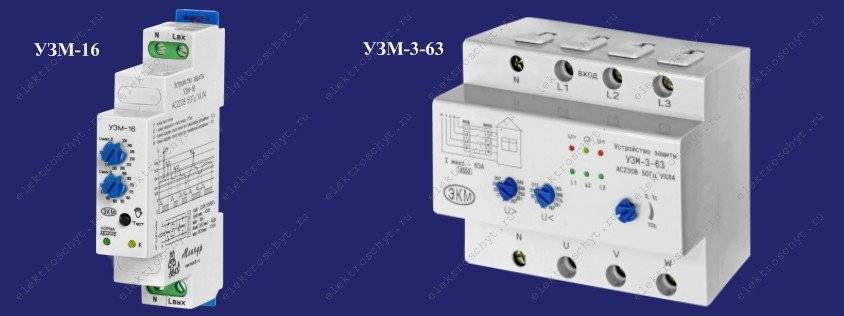

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года
Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

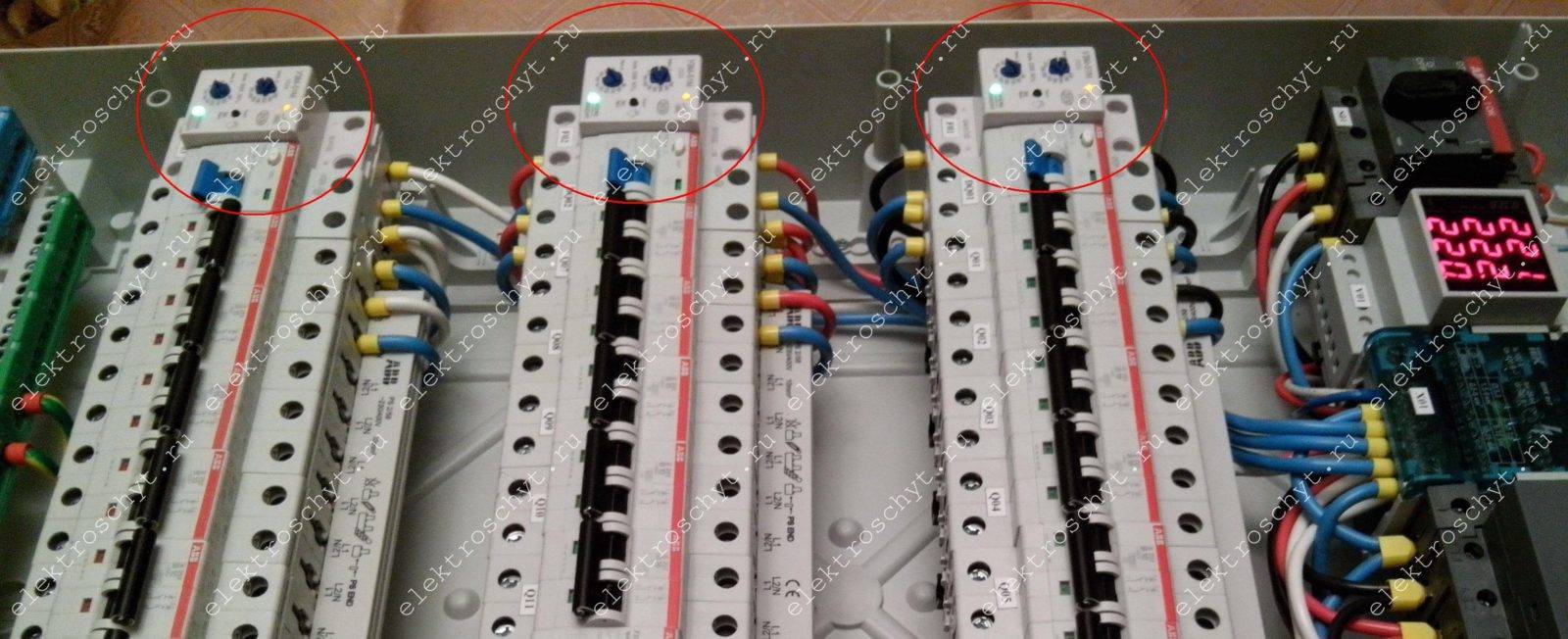

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.
Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.
Почему автомат С16 не отключится при токе 16 Ампер?
Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.
Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.
Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.
Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.
Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.
Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.
Это интересно: Вытяжка на кухне не вытягивает воздух, а дует в кухню: делимся знаниями
Вынужденная мера
В идеале электросеть может работать эффективно при незначительных перепадах напряжения – не более 10%, как большую, так и в меньшую сторону от номинала 220В. Однако, как показывают реальные условия эксплуатации, изменения эти временами довольно значительны. А это уже грозит выходом из строя подключенных приборов.
И чтобы избежать таких неприятностей, создано такое устройство, как стабилизатор напряжения. И если ток выйдет за границы допустимого значения, устройство в автоматическом режиме обесточит подключенные электроприборы.
Чем еще может быть вызвана необходимость в таком устройстве и почему некоторые люди задумываются над изготовлением самодельного стабилизатора напряжения 220В по схеме? Наличие такого помощника оправдано в силу следующих возможностей:
- Бытовая техника гарантировано будет работать долгое время.
- Мониторинг напряжения электросети.
- Заданный уровень напряжения поддерживается автоматически.
- Перепады тока не сказываются на электроприборах.
Если в месте проживания такие электрические «аномалии» случаются часто, стоит задуматься над приобретением хорошего стабилизатора. В крайнем случае собрать его самостоятельно.
Трансформатор с тремя обмотками
В данной статье вы узнаете что такое трехфазный трансформатор тока, какие бывают его соединения, подробно опишем его конструкцию.
Описание трехфазного трансформатора
До сих пор мы рассматривали конструкцию и работу однофазного двухобмоточного трансформатора напряжения, который можно использовать для увеличения или уменьшения его вторичного напряжения по отношению к первичному напряжению питания. Но трансформаторы напряжения также могут быть сконструированы для подключения не только к одной однофазной, но и для двухфазных, трехфазных, шестифазных и даже сложных комбинаций до 24 фаз для некоторых выпрямительных трансформаторов постоянного тока.
Если мы возьмем три однофазных трансформатора и соединим их первичные обмотки друг с другом и их вторичные обмотки друг с другом в фиксированной конфигурации, мы можем использовать трансформаторы от трехфазного источника питания.
Трехфазные, также записанные как 3-фазные или 3φ источники питания, используются для выработки, передачи и распределения электроэнергии, а также для всех промышленных применений. Трехфазные источники питания имеют много электрических преимуществ по сравнению с однофазными, и при рассмотрении трехфазных трансформаторов нам приходится иметь дело с тремя переменными напряжениями и токами, различающимися по фазе на 120 градусов, как показано ниже.
Трехфазные напряжения и токи
Трансформатор не может действовать как устройство для изменения фазы и превращать однофазное в трехфазное или трехфазное в однофазное. Чтобы обеспечить совместимость трансформаторных соединений с трехфазными источниками питания, нам необходимо соединить их особым образом, чтобы сформировать конфигурацию трехфазного трансформатора.
Трехфазный трансформатор или 3φ трансформатор может быть сконструирован либо путем соединения вместе три однофазных трансформатора, тем самого образуя так называемый трехфазный трансформаторный блок, или с помощью одного предварительно собранного и сбалансированного трехфазного трансформатора, который состоит из трех пар однофазных обмоток, установленные на одном ламинированном сердечнике.
Преимущества создания одного трехфазного трансформатора в том, что при одинаковой номинальной мощности кВА он будет меньше, дешевле и легче, чем три отдельных однофазных трансформатора, соединенных вместе, поскольку медный и железный сердечник используются более эффективно. Способы подключения первичной и вторичной обмоток одинаковы, будь то использование только одного трехфазного трансформатора или трех отдельных однофазных трансформаторов. Рассмотрим схему ниже:
Феррорезонанс в трансформаторе напряжения: принцип работы стабилизатора напряжения

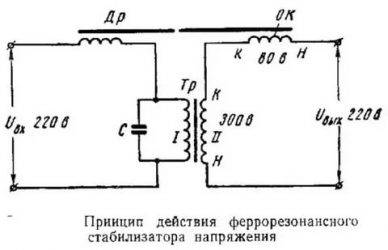

Феррорезонансный стабилизатор напряжения уже давно активно применяется не только в быту, но и в промышленности. Устройства этого класса позволяют выровнять напряжение переменного типа. В основе принципа функционирования заключается эффект электромагнитного резонанса в колебательном контуре. Такие нормализаторы обладают массой достоинств, но также имеют и свои недостатки.
Феррорезонансные явления в электрических сетях
Основные факторы, которые порождают феррорезонансные явления в электрических сетях – это элементы ёмкостного и индуктивного типа. Они способны формировать колебательные контуры в периоды переключения. Этот эффект особо заметен в трансформаторах силового типа, линейного вольтодобавочного, шунтирующих контурах и в аналогичных устройствах, которые оборудуются массивной обмоткой.
Данное явление бывает 2 типов: резонанс токов и напряжения.
Феррорезонанс напряжений возможен, когда в сети имеется индуктивность, характеризующаяся нелинейным вольт-амперным свойством. Данная характеристика свойственна катушкам индуктивности, где сердечники производятся из ферромагнитных компонентов. Особенно это касается выпрямителей линейки НКФ. Такое негативное явление обуславливается небольшим показателем сопротивлений омического и индуктивного типов по отношению к силовым трансформаторам.
Феррорезонанс в трансформаторе напряжения
Когда трансформатор напряжения подключается к сети, в ней формируются последовательно совмещённые LC-цепи, являющие собой контур резонансного типа. При последовательном подключении индуктивного элемента с нелинейным вольт-амперным свойством к элементу ёмкостного типа напряжение в этой зоне цепи характеризуется как активно-индуктивное.
По окончании определённого временного периода значение напряжения на индуктивном элементе становится пиковым, магнитопровод питается, а напряжение на компоненте ёмкостного типа продолжает расти. Феррорезонанс в трансформаторе напряжения наступает, когда напряжение индуктивности и ёмкостного элемента становится равнозначным.
Быстрый переход приложенного напряжения из активно-индуктивного типа в активно-ёмкостной именуется как “опрокидывание фазы”. Такой эффект опасен для электроприборов.
Феррорезонансные стабилизаторы
Феррезонансный стабилизатор
Феррорезонансные выпрямители не оборудуются встроенным вольтметром, вследствие чего сложно замерять выходной показатель напряжения сети. Отрегулировать величину напряжения собственноручно не получится. Стабилизаторы феррорезонансного типа частично искажают реальные показания, величина погрешности составляет до 12%.
Тем, кто долго пользуется такими устройствами, необходимо помнить, что они способны излучать магнитное поле, которое может нарушить правильное функционирование бытовой электротехники. Стабилизаторы такого класса настраиваются в заводских условиях, никаких дополнительных настроек в быту они не требуют.
Влияние стабилизатора на технику
Феррорезонансный стабилизатор напряжения, принцип работы которого непрост, воздействует на бытовую технику следующим образом:
- Радиоприёмник – чувствительность приёма сигнала может быть уменьшена, показатель выходной мощности существенно снижается.
- Музыкальный центр – выходная мощность такой техники может существенно снизиться, стирание и запись новых дисков значительно ухудшаются.
- Телевизор – при подсоединении к стабилизатору можно наблюдать значительное снижение качества картинки на ТВ, отдельные цвета передаются неправильно.
Электрическая схема современных нормализаторов феррорезонансного типа улучшена, что позволяет им выдерживать большие нагрузки. Такие устройства могут гарантировать точную регулировку сетевого напряжения. Процедура корректировки выполняется трансформатором.
Режимы эксплуатации
Эксплуатационные режимы стабилизаторов зависят от ряда факторов. Прямое влияние имеет показатель мощности и класс устройства. Мощностные характеристики прибора могут быть разными, выбирать их надо с учётом типа подсоединяемой электротехники.
Режимы функционирования выпрямителя зависят от таких типов нагрузки:
- индуктивная;
- активная;
- ёмкостная.
Активная нагрузка в чистой форме наблюдается крайне редко. Она необходима только в тех цепях, где переменное значение устройства не имеет ограничений. Нагрузки ёмкостного типа могут применяться только для тех выпрямителей, которые обладают невысокой мощностью.
Инструменты
Стабилизаторы используются для поддержания постоянного напряжения вне зависимости от его колебаний. Они помогут защитить от перегорания бытовую технику и кондиционеры, промышленное и отопительное оборудование. Торговая марка Ресанта предлагает устройства с хорошим соотношением цены и качества.
Общая характеристика стабилизаторов напряжения
1. Стабилизатор напряжения – это прибор, который преобразует входящую электроэнергию в заданное напряжение.
2. Аппарат используется на постоянной основе для ряда бытовой техники или обеспечения всего объекта.
3. Настенный вид прибора имеет компактные размеры и устанавливается в малых помещениях. Но его стоимость дороже, чем у напольных аналогов.
4. Необходимая мощность стабилизатора является суммой силы приборов — потребителей. Данный показатель можно узнать из технического паспорта инструмента. Или же посмотреть маркировку на его корпусе.
5. Для бытового использования достаточно, чтобы стабилизатор имел точность в 5 -7%.
6. Стабилизаторы бывают однофазные и трехфазные. При однофазной сети используются соответствующие приборы. Во втором случае приобретается одно трехфазное или три однофазных прибора. Преимущество последнего варианта заключается в экономии средств. И это позволит обойти момент отключения всего электричества при исчезновении напряжения в одной из фаз.
Различают четыре типа стабилизаторов:
- электромеханические,
- тиристорные,
- релейные,
- двойного преобразования.
1. Электромеханический или сервомоторный прибор стабилизирует напряжение при помощи угольной щетки. Достоинства инструмента:
- низкая стоимость;
- точность в 2 – 3%;
- устойчивость к замыканию;
- плавная регулировка напряжения;
- конструкция позволяет осуществлять обслуживание в домашних условиях.
Недостатки сервомоторного стабилизатора:
- срок службы составляет 3 – 6 лет;
- плохо реагирует на скачки напряжения;
- работа при температуре выше 5°С;
- характерный звук работы;
- требует периодической чистки и смены щетки.
2. Тиристорные стабилизаторы работают при помощи выключателей, которые называются симисторами. Основные преимущества данного вида инструмента:
- долговечность в силу отсутствия движущихся элементов;
- бесшумность работы;
- быстрая реакция на смену напряжения;
- широкий класс точности от 1%.
