Как подключить трехклавишный выключатель с розеткой в одном корпусе

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя
, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя
в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя с розеткой

Трехклавишный выключатель предназначен для экономного использования электроэнергии, поэтому набирает все большую популярность у пользователей и специалистов.

Преимущества подключения трехклавишного выключателя

Устройство этой детали позволяет хозяину дома или квартиры легко регулировать уровень освещенности в помещении. С помощью трехклавишного выключателя можно управлять следующими видами освещения:

  • основным;
  • дополнительным;
  • декоративным.

Таким образом, у человека не возникает необходимости подключать для большей освещенности другие светильники, а также не появляется ощущения чрезмерно яркого света, который хочется приглушить. Пользователь всегда может отрегулировать освещение так, как ему хочется, и все это с помощью одного выключателя.

Помимо удобства, такое устройство играет роль в визуальной привлекательности комнаты. Дело в том, что при наличии трехклавишных выключателей у хозяина нет необходимости собирать сразу несколько монтажных коробок.

Чаще всего трехклавишный выключатель используют в помещениях нескольких типов:

  • в больших комнатах сложной формы;
  • в комнатах с многоуровневым освещением;
  • в длинных и узких коридорах.

Кроме того, подобный выключатель устанавливают в тех случаях, когда требуется управлять освещением нескольких комнат из одной точки (туалет, ванная, прихожая).

Выключатель с розеткой

Схема такого устройства не сильно отличается от схемы простого трехклавишного выключателя. Главное отличие — дополнительный нулевой провод, который идет прямо в розетку. Чаще всего выключатель с розеткой устанавливают в двух случаях:

  • выключатель с розеткой удобен и функционален в ванной комнате;
  • при монтаже наружной электропроводки.

В других ситуациях такая конструкция не очень удобна: выключатели обычно располагаются высоко, на уровне 80−90 см от пола, а розетки — внизу, над плинтусом.

Выбор выключателя

Чтобы выключатель служил долго, нужно быть внимательным при покупке устройства и следить за следующими деталями:

  • клавиши не должны западать или издавать нехарактерные звуки при нажатии;
  • с тыловой стороны выключателя должна располагаться схема подключения к сети;
  • поверхность выключателя должна быть гладкой, ровной.

Обращайте внимание на степень защиты выключателя. На упаковке выключателя будет указан код IP:

  • первая цифра обозначает степень защищенности от пыли;
  • вторая цифра обозначает степень защиты от влаги.

Эффективность растет от меньшей цифры к большей. «0» указывает на отсутствие защиты, «6» — на самый высокий уровень защиты. Если вы планируете установить выключатель на чердаке или в ванной комнате — в помещениях с повышенным уровнем влажности, то следует выбрать защиту со степенью 44. Для улицы подойдет IP 65. Если же вы хотите установить выключатель в гостиной или спальне — подойдет уровень защиты IP 20.

Какие инструменты понадобятся для работы

Чтобы подключить выключатель, необходим следующий набор инструментов:

  • отвертки — плоская и крестовая;
  • стриппер;
  • пассатижи.

Как подключить трехклавишный выключатель

Схема подключения трехклавишного выключателя не намного сложнее, чем схема подключения двухклавишного или одноклавишного устройства:

  • перед тем, как приступить к работе, проверьте, обесточена ли сеть;
  • распределите провода (нулевой или фазный);
  • найдите фазу с помощью индикаторной отвертки;
  • подключите провода к распределительной коробке;
  • проверьте подключение.

Важно уметь различать нулевую и фазную жилы. У каждого провода есть свой цвет: нулевой — синий, фазный — красный или черный

Найти фазу можно разными способами. Индикаторная отвертка загорится, если определит присутствие фазы. Вместо индикаторной отвертки можно использовать простую лампу накаливания.

Необходимо вставить лампу в патрон, вывести провода, а затем поочередно замыкать их. О том, на какой фазе находится провод, можно судить по степени яркости лампы. Если лампочка светит очень ярко, провод на нулевой фазе.

Схемы подключения можно посмотреть в интернете. Также вы легко найдете в сети профессионалов, которые с помощью видео объясняют и показывают, как правильно подключить выключатель. Если видео не делает процесс подключения яснее, если вы никогда не работали с электрооборудованием, то лучше обратитесь к специалистам, чтобы избежать несчастных случаев.

Типы тройных выключателей

Есть несколько типов таких аппаратов.

Тройной механизм с подсветкой. Его плюсом является подсветка, которая подает сигнал о том, в каком состоянии находится переключатель. То есть если огонька нет, тогда стоит проверить работоспособность устройства. Также она является прекрасным ориентиром в ночное время.

Сенсорный переключатель. Его особенность заключается в том, что для включения света достаточно одного касания к панели.

Трехклавишный выключатель с розеткой. Такое сочетание не позволяет устанавливать механизм в любом месте помещения. Для его монтажа требуется проведение дополнительной проводки для электрического гнезда.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Установка трёхконтактного выключателя с подсветкой на светильник ЭРА

Решил немного доделать вот этот светильник ЭРА, установив на него выключатель с подсветкой, ибо заводской кнопкой которая висит на проводе, несколько неудобно пользоваться, так как она находится под столом. А если же примотать её к стойке светильника, то эти банты из проводов, своим присутствием начинают портить всю картину. К тому же, на защитном кожухе светильника, как раз таки имеется удобное место для такого выключателя. В общем купил вот такую трёхконтактную круглую кнопку с подсветкой (фото ниже).

После покупки, кнопка была разобрана для более тщательного изучения её схемы и конструкции. В принципе, приблизительное устройство этих трёхконтактных выключателей, я знал и ранее, но чтобы точно быть уверенным в этом, решил всё же разобрать её и изучить. После чего, была составлена простенькая схема этого выключателя, вместе с лампой светильника (фото ниже). По которой хорошо видно, как подключена неоновая подсветка внутри этого выключателя. В данном случае, подсветка подключена между жёлтым и средним контактом выключателя. Так же на схеме показаны варианты подключения сетевого провода, при которых подсветка должна была гореть постоянно или же только вместе с нагрузкой.

Я наивно полагал что смогу подключить этот выключатель по одной из этих схем, чтобы кнопка постоянно светилась в темноте и её легче было находить. Но этот выключатель показал мне фигу, ибо подсветка включалась только вместе с кнопкой, какую бы схему я не выбрал. Как оказалось, эта неоновая лампочка вместе с резистором, вмонтирована в клавишу выключателя. Собственно из-за этого, надёжный контакт имеется только на среднем контакте выключателя, ибо клавиша сидит на нём. А вот к жёлтому контакту, неонка подключается только при опускании клавиши на него, собственно из-за этого косяка, схема изображённая ниже, корректно работает только в одну сторону. По крайней мере, в моём случае и конкретно с этим круглым выключателем.

В общем, для больших прямоугольных трёхконтактных клавишных выключателей с подсветкой, думаю эта схема вполне подойдёт. Так как у меня на кухне, в этом самодельном светодиодном светильнике который сейчас проходит испытания, корректно работают обе эти схемы. Единственное отличие того прямоугольного выключателя от этого круглого, это то что неоновая подсветка подключена там между крайними выводами выключателя, то есть если нужно чтобы подсветка горела постоянно, то 220 нужно подавать на крайние выводы выключателя. В любом случае, перед установкой какого либо выключателя в цепь, лучше прозвонить его тестером или мультиметром, особенно если выводов у него больше двух. Тем более, бывают кнопки в которых тупо установлены обычные светодиоды без всяких токоограничивающих резисторов и диодов, вероятно для запитки из вне.

Пока забиваем на подсветку в этой коряво собранной Китайской кнопке и переходим к подготовке места для установки выключателя. Замеряем ширину торцевой поверхности кожуха.

После чего, вырезаем по этим замерам, бумажный квадрат. Дважды складываем его противоположными углами на встречу и в итоге, за счёт пересечения складок, получаем отметку центра в квадрате.

Приложив и выровняв шаблон на торце кожуха, делаем метку карандашом или шилом. Кстати, только потом до меня дошло, что центр можно было получить по пересечённым ниткам, протянутым сквозь круглые вентиляционные отверстия в кожухе.

Отсоединяем провода от патрона лампы, после чего, можно полностью снять защитный кожух. Накерниваем шилом центр будущего отверстия.

Замеряем диаметр корпуса выключателя. Если есть циркуль, то полученный ранее диаметр, чертим на торце кожуха. Вообще то край круга чертить не обязательно, просто с ним постоянно будет виден контур будущего отверстия, и соответственно не придётся часто включать голову при сверлении и растачивании отверстия в корпусе кожуха.

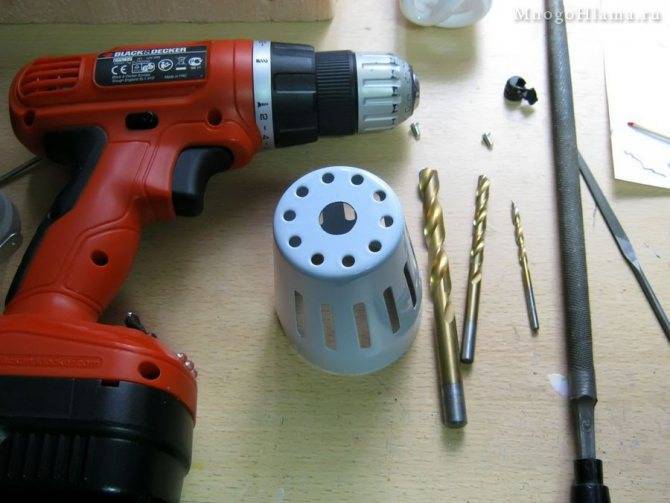

После чего, сверлим отверстие по нарастающей, свёрлами разного диаметра. На завершающем этапе, растачиваем отверстие с помощью круглого напильника или же дремелем. В самом конце, надфилем или наждачкой, избавляемся от острых кромок.

Припаиваем к выключателю три отрезка провода, с запасом, чтобы они выходили из кожуха на 5-10см. Изолируем все выводы термоусадкой.

Прежде чем окончательно осаживать кнопку на своё место, поворачиваем её под нужным углом.

Обратно заводим сетевой провод внутрь кожуха, прикручиваем и припаиваем провода в соответствии со схемой выше.

Прежде чем собирать плафон окончательно, подключаем светильник к сети и проверяем как всё работает. В моём случае, подсветка оказалась просто ужасной, ибо под зелёной и симпатичной клавишей, светился жёлтый неоновый фонарик. К тому же, на просвет хорошо была видна начинка этой клавиши (резистор).

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

  1. Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
  2. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
  3. Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Установка одноклавишного блока

Инструкция:

  1. При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
  2. Подрозетники фиксируются в углублении с помощью гипсового раствора.
  3. Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. “Земля” подсоединяется к третьей свободной клемме розетки.
  4. На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
  5. После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
  6. Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.

Виды устройств

Модельный ряд блоков разнообразен, всегда есть возможность найти изделие, соответствующее интерьеру помещения. Такие устройства могут различаться функциональностью.

По этому критерию их подразделяют на:

Обратите внимание! При выборе необходимо визуально осмотреть изделие. Оно не должно иметь заусеницы, потертости и повреждения

При переключении клавиш должны слышаться щелчки.

В устройстве имеются леммы самозажимные. Они необходимы для фиксации и подсоединения проводов. При выдергивании жил (что категорически запрещено) специальные защелки-зажимы выходят из строя.

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.ммДопустимый ток, АДопустимая нагрузка при 220 В, Вт
МедьАлюминийМедьАлюминий
1,5194100
2,5272159004600
4382983006300
65038110008300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

Схемы подключения трехклавишных выключателей

Правильная схема цепи, где L – фаза, проходящая через ключи и потребители, N – нейтраль.

И бонусом, схема подключения трех лампочек к 3 разным выключателям. По серому проводу проходит фаза, а по черному нейтраль.
К слову, тройной выключатель – это 3 разных выключателя, помещенных в один блок.

Таким образом, подключение нашего тройного выключателя будет соответствовать всем правилам устройств электроустановок.

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

  • – механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
  • – электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. , довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.
