Как подключить тройной выключатель на три лампочки

Виды выключателей и их достоинства

Типовой тройной выключатель выпускается в следующих исполнениях:

• одиночный прибор с тремя отдельными клавишами;
• сенсорный тройной прибор (или более совершенная беспроводная модель);
• комбинированный тройной выключатель с розеткой.

Последний вариант – образец расширенной функциональности, совмещающий коммутирующий и силовой узлы.

Возможны и другие исполнения выключателей, отличающихся своим внешним видом (дизайном).

К достоинствам этих приборов независимо от их разновидности относят:

• большой выбор комбинаций включения осветителей;
• разнообразие схем, по которым они подключаются к питающей линии;
• простота установки и эксплуатации.

Сенсорные устройства позволяют управлять процессом включения и выключения легким прикосновением к центральной части клавиши, для их коммутации не требуется усилий.

Беспроводные образцы – пока большая редкость в бытовых условиях, поскольку стоят очень дорого. Нередко в «продвинутые» модели встраиваются особые модули (диммеры), позволяющие изменять яркость подключенного к ним осветителя или подсветки.

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.

Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

1. Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
2. Вскрытие имеющихся каналов и пробивка новых.
3. Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
4. Установка и закрепление подрозетников. Провода проводятся вовнутрь их.

Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

1. Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
2. Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.

Подписка на рассылку

Одним из самых распространенных устройств для управления светом являются клавишные выключатели. Принцип действия данных устройств заключается в следующем: положение контактов механически изменяется посредством изменения положения клавиши.

Несмотря на обилие более современных вариантов, например, диммеров с возможностью регулировки света или сенсорных панелей, клавишные выключатели пользуются популярностью за счет простоты монтажа и удобства использования.

Разные модели клавишных выключателей

В настоящее время достаточно распространен выключатель 2 х клавишный, который позволяет размыкать две цепи и удобно управлять несколькими источниками освещения. Подключение 2 клавишного выключателя осуществляется с помощью трехжильного кабеля в соответствии со схемой.

Схема подключения 2-х клавишного выключателя показывает, как соединить выключатель с двумя светильниками, однако двухклавишные варианты могут включать и большее количество источников, например, одна клавиша включает три лампочки в люстре, а вторая – еще две.

Выключатели с 3-мя и 4-мя клавишами

Также иногда для управления световыми сценами используется 3 х клавишный выключатель – устройство, которое позволяет управлять большим количеством источников из одного места. Если необходимо подключить еще больше приборов, можно использовать 4 клавишный выключатель, он может иметь по 4 канала на каждую клавишу и управлять до 16-ю источниками.

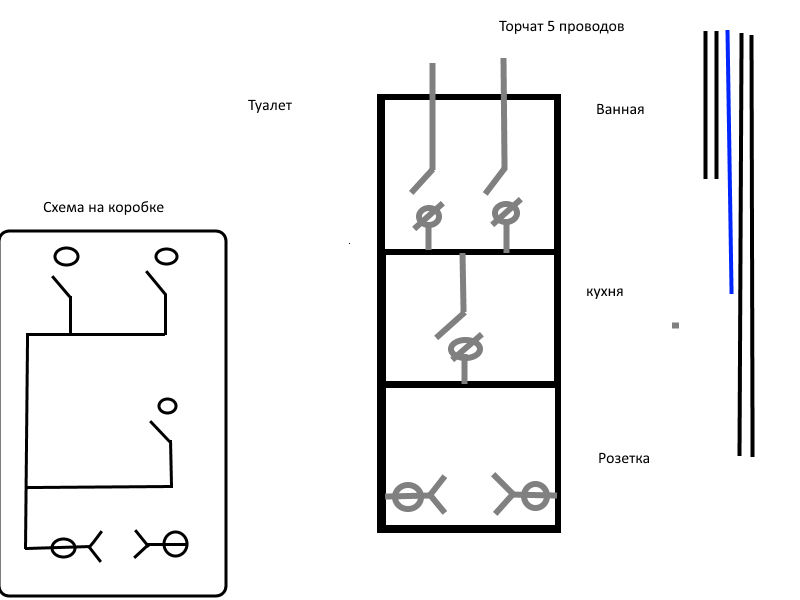

Схема подключения трехклавишного выключателя не сильно отличается от двухклавишного, однако для подключения данного варианта необходимо будет использовать четырехжильный кабель, например ВВГ 4х1,5.

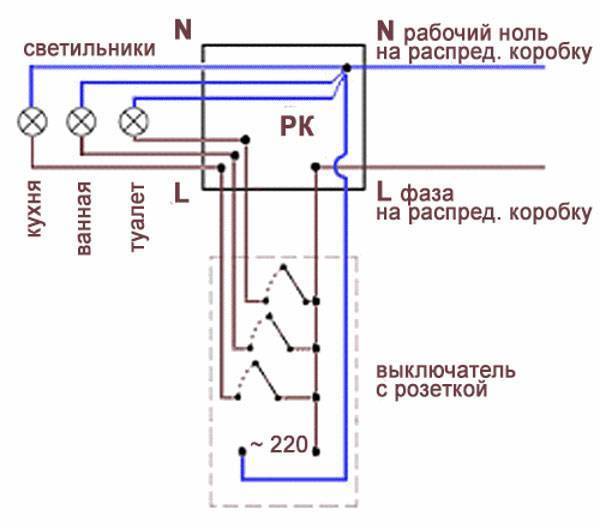

Удобным вариантом также является выключатель трехклавишный с розеткой, однако для его подключения требуется использовать пятижильный кабель и соответствующую схему.

От распределительно коробки (РК) до выключателя прокладывается 5-тижильный кабель. Далее 4 провода заводятся на выключатель (1 вводной, 3 отходящих), от вводной клеммы на выключателе делается перемычка из одножильного провода и заводится на розетку на клемму L, а оставшуюся (пятую) жилу кабеля заводят на второй – рабочий ноль.

Выключатели с подсветкой – возможные проблемы

Кроме того, популярным вариантом является установка трехклавишного выключателя, оснащенного подсветкой. Однако стоит помнить, что трехклавишный выключатель с подсветкой может привести к слабому мерцанию энергосберегающих ламп – слабый ток, необходимый для работы подсветки, краткосрочно включает лампы. Однако его не хватается для постоянной работы, вследствие чего возникает мерцание.

Для того чтобы справиться с мерцанием, не отключая подсветку в выключателе, необходимо зашунтировать лампы резистором.

Монтаж выключателя

Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.

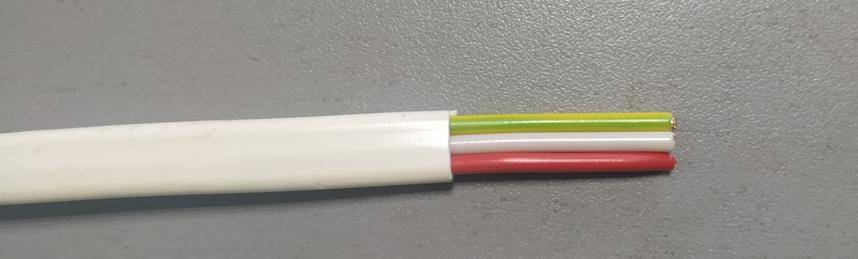

Кабель со снятой оболочкой.

Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:

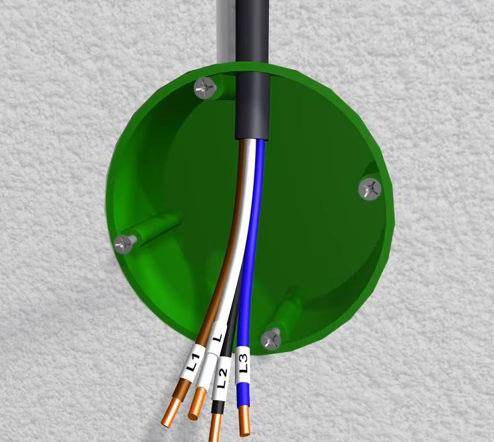

Подрозетник, готовый к установке прибора.

Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.

Правильное положение клавиши при установке.

В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия – правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.

Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.

Момент установки трехклавишника.

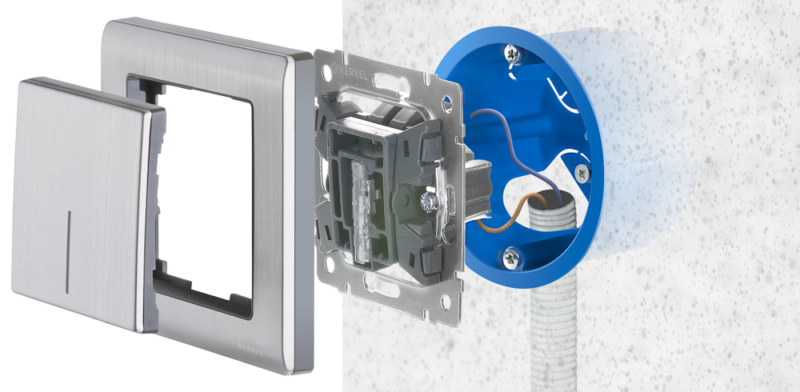

После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.

Схема сборки тройника.

Монтаж распаечной коробки

Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:

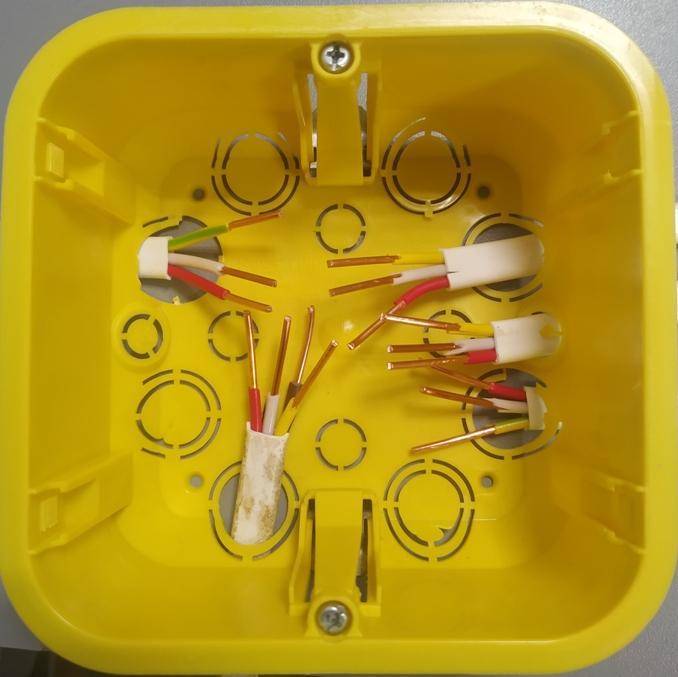

Монтаж проводников для трех светильников.

Соединение жил выполнить согласно схеме, приведенной выше:

• проводники PE (желто-зеленые) соединить между собой;
• нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
• красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
• белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.

Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.

Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.

Монтаж проводников для многорожковой люстры.

Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.

Соединять проводники можно скруткой, а потом пропаять (не обязательно, но желательно – в будущем уменьшит вероятность ухудшения контакта по причине окисления меди). По окончании соединения места скрутки надо заизолировать.

А лучше соединить жилы специальными клеммами – желательно винтового типа. Зажимные удобнее, но надежность такого контакта ниже.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.

Требования безопасности

При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.

Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:

• отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
• создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
• проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.

Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Разберем монтажную схему подключения выключателя

Фаза L заходит в распределительную коробку и в точке 1 соединяется с проводом кабеля, уходящим на выключатель. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

С трех верхних выходных контактов выключателя фазные провода L1, L2, L3 этим же кабелем уходят в распределительную коробку, где в точках 2, 3, 4 соединяются с проводами кабеля, уходящим на потолок. На потолке фазные провода L1, L2, L3 подключаются к коричневым выводам ламп HL1, HL2, HL3.

Ноль N заходит в распределительную коробку и в точке 5 соединяется с проводом кабеля, уходящим на потолок. На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод.

Это интересно: Ответвление для подключения розетки — как правильно соединить

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

• двухклавишный – «L», «1», «2» или «1», «2», «3»;
• трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод — фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Виды трехклавишных выключателей

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Особенности конструкции

Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:

• рамки;
• клавиш;
• привода клавиш.

Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.

Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Виды и дизайн, как выбрать

При выборе важно обращать внимание на маркировку IP – степень защиты оболочки

• Первая цифра означает защиту от проникновения посторонних предметов. 0 и 1 – в быту не используются, 2 предохраняет от случайного попадания пальцем, 3 – от инструментов, кабелей диаметром до 2,5 мм, в устройство с защитой 4 нельзя просунуть проволоку или булавку. Модели с маркировкой 5 и 6 считаются пылезащищенными.
• Вторая цифра говорит о влагозащищенности. В выключателе, помеченными цифрой «0», защиты нет вообще, 1 и 2 говорят о предохранении от вертикально падающих капель, 3 и 4 свидетельствуют о возможности установки на улице под дождем, 5 и 6 могут монтироваться в месте попадания сильных струй, в том числе рядом с душем или на корабле. Реже встречаются специализированные модели с маркировкой 7 и 8 – они выдерживают погружение в воду.

При выборе стоит обратить также на основание блока.

Наиболее пожаробезопасны модели с керамической базой, толстый металл также выдерживает большое напряжение и перегрев, а вот тонкая сталь или, тем более, пластик лучше устанавливать только в случае небольших нагрузок.

По виду клемм выделяют:

• Модели с винтовыми клеммами считаются более надежными, выдерживают перегрузки, нагрев проводов, вибрацию стен.
• Выключатели с зажимными клеммами, отличаются быстрым и легким монтажом.

Цена на совмещенные блоки зависит от уровня влаго- и пылезащиты, если модели IP стоят порядка 300-400 рублей, то IP44 от 400 до 2000 рублей, IP66 – до 5000 рублей и более.

Играет роль также дизайн, используемые материалы, качество контактов, клемм, сборки.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.
