Плиты бетонные тротуарные

Стандартные размеры тротуарных плит

Если раньше существовал четкий ГОСТ практически на всю выпускаемую промышленностью продукцию, сегодня все гораздо сложнее. Производители вольны поступать как им удобно, габариты подгоняются не под общие категории, а под собственные нужды. Кто-то экономит сырье, у другого импортная линия со своими единицами измерения, третьему важнее форма. Сейчас с помощью тротуарной плитки можно создавать любые рисунки. В результате нынешняя тротуарная плитка может иметь самые разные размеры.

Варианты укладки плитки “Старый город” найдете тут.

Производят современный продукт методом вибропрессования или вибролитья. Плитку, рассчитанную на усиленный износ, армируют металлической сеткой. От способа производства во многом зависят эксплуатационные характеристики.

Вас также может заинтересовать текстура брусчатки.

Толщина и ширина

От длины и ширины плитки в большей степени зависит визуальная составляющая покрытия и как удачно целый материал ляжет на место. Толщина же определяет конкретную сферу применения и является главным рабочим показателем, определяющим выбор. Из всего ассортимента продающих организаций можно выделить несколько востребованных категорий плитки:

Пешеходная для садовых

Толщина пешеходной – 30 мм, самый бюджетный вариант, предназначенный для мощения тротуаров, садовых дорожек, придомовой отмостки, зон вокруг крыльца, ступеней, под навесами, в беседках. Она не подходит для укладки подъездных аллей, так как просто не выдержит такой нагрузки. А вот с передвижением по ней пешеходов или детворы, на велосипедах, вполне справится. Если такой плиткой выложить пол вокруг уличного мангала или барбекю, получится и по деньгам приемлемо и технически оправдано. Технология укладки брусчатки описана здесь.

Универсальная

Толщина универсальной –  50 – 60 мм, стоит дороже, но и сфера использования шире. Она прекрасно выполнит функции пешеходной, если ею выложить двор, дорожки, парковые и другие зоны отдыха. Также ею смело можно застелить подъездную аллею, пол гаража, если предполагается въезд легкового автотранспорта или микроавтобусов и схожих с ними транспортных средств.

Монолитная для уличных дорожек

Толщина монолитной –  70 – 80 мм и более, сама дорого стоит и за работу с ней берут солидно. Предназначена для парковок, подъездных аллей для грузового транспорта, для тех зон, где постоянно высокая нагрузка. Зато ей не страшны никакие эксплуатационные условия, любой аврал она вынесет в рабочем режиме. Как класть тротуарную плитку рассказано по этой ссылке.

Для применения на личных участках и в садах, обычно используют плитку толщиной 30 – 60 мм.

Она доступна в плане стоимости и обладает всеми необходимыми параметрами. При соблюдении технологии укладки, она полностью выработает свой ресурс. Единственно, не стоит ее укладывать на подъездах и в других зонах, с высокими нагрузками.

Размеры поверхности

Длина и ширина плитки необходима для подсчета ее расхода, а зная расход, проще посчитать и все остальные материалы. При обилии производителей, точные размеры описать сложно, но реально примерно систематизировать данные исходя из формы плитки. Все размеры стандартные.

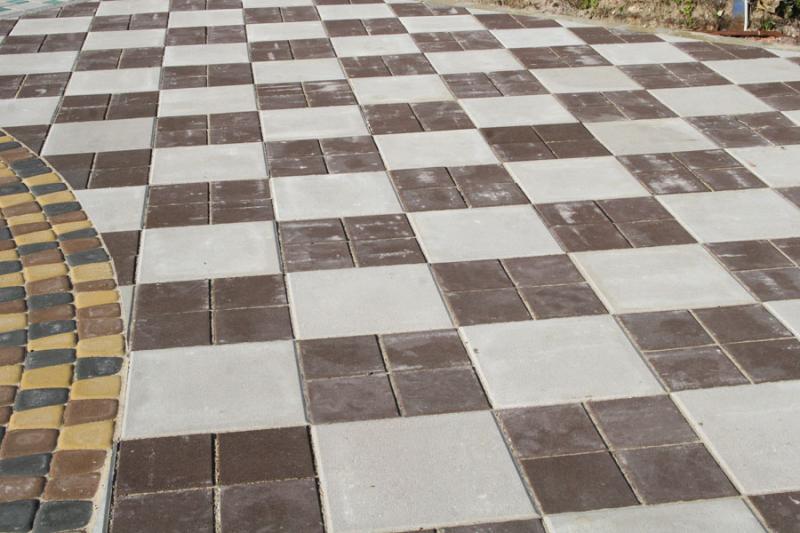

Квадратная

Квадратная. Максимальной популярностью пользуется квадрат 300 × 300 мм, за ней следует 350 × 350 мм и 400 × 400 мм. Массивные плиты 500 × 500 мм в частном хозяйстве применяются редко.

Прямоугольная

Прямоугольная. Всем известные «кирпичики» или «брусчатка», такую форму использовали еще на заре географии, но и сегодня она довольно актуальна. Выпускают такую плитку с обычно размерами 200 × 100 мм и 250 × 125 мм с незначительными отклонениями, зависящими от конкретного производителя. К этому советуем ознакомиться с вариантами укладки брусчатки.

Фигурная

Фигурная. Тут полет фантазии неограничен никакими рамками, но можно выделить следующий основные размеры: 295 × 295 мм, 200 × 168 мм, 120 × 180 мм, 120 × 190 мм.

Для подъезда автотранспорта не рекомендуется использовать не только тонкую, но и большую плитку. При наезде колесом край постоянно будет выдергивать из кладки, а вот фрагментарное покрытие дольше останется целым.

Что собой представляет пластиковая плитка для дорожек на даче изложено в данном материале.

Укладка изделия

Залог безремонтной и продолжительной эксплуатации — правильная выкладка тротуарной плитки. Для пешеходного участка либо садовой аллейки используется песчаная подушка, а для проезжей зоны — проводят укрепление подложкой из бетонного раствора. Техники кладки:

Материал может быть выложен узором «елочка».Не менее популярна выкладка таких камней в виде кирпичной кладки.

• узоры елочного вида;
• полукруги;
• кирпичи;
• столбики.

Основные советы по выкладке

1. Разметить участок и снять примерно 15 см почвы.
2. Утрамбовать пласт грунта.
3. Сформировать сточные ямки и засыпать песком толщиной 5 см.
4. Сделать подушку из влажного песка, щебенкой либо бетона приблизительно 10 см и утрамбовать ее виброплитой либо деревянной киркой.
5. Приступить к кладке плитки с уплотнением каждого элемента.
6. Осыпать мелким песком готовую поверхность и залить силиконом для укрепления.

Между элементами должен оставаться маленький зазор.

Не стоит вплотную выкладывать плитку друг к другу, а лучше оставить промежуток в 5 мм. Щели образующееся между плитами стоит заделать песком либо материалом, который применялся для изготовления подушки. Закупка тротуарных плит советуется с резервом, так как некоторое количество изделия истратится на подрезку для выравнивания укладки.

Стоимость тротуарной плитки

1. Брусчатка – от 20 руб./шт.:
2. Дорожный бордюр 1000х300х150 – 240 руб./.шт.;
3. Тротуарная плитка:

• 300х300х30 – от 25 руб./шт.;
• 350х350х50 – от 60 руб./шт.;
• 400х400х50 – от 80 руб./шт.;
• 500х500х60 – от 130 руб./шт.

Все представленные изделия могут быть выполнены в любом цвете или сочетании цветов:

№ п/п	Изображение	Артикул,Название	Размеры (мм)	Цена(руб/кв.м.) Серый цемент Стандартные цвета
1		№3083 «Буханка»	290х145х30290х145х40	590620
2		№3082 «Волна»Окончание тротуарной плитки «Волна» №3082/1	24 шт. в м248 шт. в м2	600600
3		№3027 Мостовой «Полукруг»	770х550х35	235/шт.
4		№8041 «Колодец» (глянец)	300x300x24	600
5		№3025/1, №3025/1A (Брусчатка) «Мелкий скол»	Размер одной брусчатки: 100х100х40 размер связки: 530х340х40	600
6		№8025 «Калифорния»	300x300x24	600
7		№4040 для балконов и лождий — ПАРКЕТНАЯ доска !НОВИНКА!	300х50х (от 5мм до 20мм)	600
8		№3014/1 «Доска»	600х300х30600х300х40600х300х50	640670700
9		№3055 «Песчаник»№3078 «Песчаник»	300х300х24500х500х30	600650
10		№3052/3	300х300х25	600
11		№3052/2 «Скатерть»	300х300х24	650
12		№3026 «Банан»	33шт в м2	600
13		№3026/1 Бордюры к тротуарной плитке «Банан»	435х215х70	180 шт
14		№3003 Бордюрный камень (требуется для Тротуарной плитки)	600x200x50	90/шт
15		№3052 «Калифорния» (матовая)	300x300x24	600
16		№3031/1	300х300х40	630
17		№3065/3 Брусчатка стандартная с антискользящей поверхностью !НОВИНКА!	200х100х30200х100х40200х100х50	590610650
18		№3013 «Луна»	300x300x24	620
19		№3065 Буханка «Шагрень»Антискользящая №3065/5	300х300х30300х150х30300х150х40	600610630
20		№3004 Слив (требуется для тротуарной плитки)	600x160x50	90/шт
21		№3039 «Мостовой камень»	600х300х35	660
22		№8042 «Сетка» (глянец)	300x300x24	600
23		№3066 «Натуральный камень»	1 комплект — 6 шт.= 0,24 м2	650
24		№3084 «ЗигЗАГ»	200х100х40	620
25		№3065/1 брусчатка «Песчанка»	120х240х30120х240х40	590620
26		№3025 брусчатка «Мостовая Кремля»	415x745x30	630
27		№3031 «Брусчатка»	300x300x25	620
28		№3060 Брусчатка»Пеньки»	набор, диаметры: 41,26,19,15,12 (см)	900

Технические характеристики тротуарной плитки ГОСТ 17608-2017

№ п/п

Характеристика

Описание технических требований и характеристик в соответствии с ГОСТ 17608-2017

1.

Прочность бетона на сжатие

Прочность бетона – это наиболее значимый параметр качества бетона.

Обозначение: B25, где В – класс прочности, 25 – плитка выдерживает нагрузку не менее 25Мпа, или 254 кгс/см2.

Для бетонной тротуарной плитки характеризуется классами по прочности – B22,5 – B40.

В лаборатории завода Stellard параметры прочности проверяют после производства каждой партии элементов мощения. Для этого отобранные образцы помещаются под лабораторный пресс и определяют верхнюю границу его выдержки при сжатии.

Для того, чтобы продукцию можно было отгружать, прочность плит должна быть не менее 90% от заявленного производителем класса прочности на сжатие (допускается 70% по согласованию с клиентом).

2.

Марка бетона по морозостойкости

Марка по морозостойкости – очень важный показатель бетонных изделий, показывающий сколько циклов замораживания и оттаивания (один цикл – заморозка и разморозка образца в режиме температур от -20 до +20) образец может выдержать не потеряв своей прочности.

Марка бетона тротуарных плит по морозостойкости  согласно ГОСТ 17608-2017 должна быть не ниже F200.

Обозначение: F200, где F- марка морозостойкости, 200 – количество циклов.

3.

Истираемость бетона

Истираемость – один из показателей срока службы тротуарной плитки, который показывает насколько изменяется в объеме и массе изделие при воздействии сил трения. Истираемость бетона проверяют в лабораторных условиях путем проведения тестов на круге для истирания.

Требования ГОСТ по истираемости бетонных плит:

G1 – не > 0,7 г/см2;

G2 – не > 0,8 г/см2;

G3 – не > 0,9 г/см2;

Вся продукция завода Stellard соответствует марке по истираемости G1.

4.

Группа эксплуатации

В зависимости от воздействий и нагрузок во время эксплуатации все бетонные тротуарные плиты разделяют на 4 группы:

А- уличные тротуары, дорожки для пешеходов и территории частных домов, на которые не заезжает даже легковой транспорт.

Б – тротуары улиц с большой проходимостью, городские площади, дорожки для велосипедов, остановки общ. транспорта.

В- малоинтенсивные дороги, территории стоянок, АЗС.

Г – территории с особо высокой нагрузкой (контейнерные терминалы, порты, складские площади).

5.

Водопоглощение

Водопоглощение – это способность бетонных плит поглощать воду, характеристика, от которой напрямую зависит срок службы изделий. Бетон, который впитывает малое количество воды, не разрушится от внутреннего давления при оттаивании замерзшей в нем влаге.

Водопоглощение согласно ГОСТ  не должно превышать по массе, %:

5 – для плит из тяжелого бетона;

6 – для плит из мелкозернистого бетона.

Вся тротуарная плитка Stellard имеет показатель водопоглощения не более 5%

Этот показатель означает, что при массе брусчатки толщиной 6 см 2,7 кг она не впитает более 135 г воды.

6.

Маркировка тротуарных плит

Плиты обозначаются марками по ГОСТ 23009-78

Для примера рассмотрим маркировки одной из форм камней мощения Stellard:

Новый город В.15.Псм.6, где

• Новый город – наименование изделия,
• В – группа эксплуатации плит;
• 15 – порядковый номер согласно номенклатуре предприятия – изготовителя;
• Псм – тип плиты в зависимости от конфигурации (в данном случае – прямоугольные смешанной коллекции);
• 6 –  толщина плиты в сантиметрах, округленная до целого числа.

7.

Изготовление бетона

Для основания под плитку рекомендуется использовать бетон класса В15. При мощении участка с высоким уровнем грунтовых источников можно применять марку бетона большей прочности (В22,5), увеличив срок годности покрытия в 1,5-2 раза.

Необходимые компоненты

В изготовлении бетонного состава применяется песок для строительных работ 1 либо 2 классов. Потребуется заполнитель из каменных пород (щебень гравийный, гранитные материалы). Не рекомендовано использование известковых составов, которые уменьшают морозостойкость, повышают водопроницаемость покрытия.

Рецептура смеси

Для приготовления бетонного покрытия класса В20 требуется следующее процентное соотношение компонентов:

•  цемент (около 300 кг);
•  просеянный песок (600-750 кг);
•  мелкий гравий либо щебень (около 1100 кг);
•  вода (до 180 л);
•  пластификатор, увеличивающий эластичность состава.

Основные способы укладки

Существует несколько способов выложить тротуарной плиткой или брусчаткой дорогу. Выбирать стоит в зависимости от того, куда ведёт дорога. Если появилось желание красиво оформить дорожку к собственной усадьбе и привнести немного красоты на дачный участок или во дворе частного дома, можно уложить ее множеством способов.

Кроме того, красивый узор из плитки легко можно выложить своими руками: эта процедура не требует особого мастерства и долгих лет учёбы. Дорожка – ваша, и только вы решаете выложить рисунок на дорожке двумя цветами, из трёх цветов, сделать белой или разноцветной – в этом вас ничто не ограничивает.

Классический

Самый распространённый способ выкладки, его также называют «линейным». В этом случае кирпичики плитки кладутся ровно друг к другу. Такие зоны можно создавать как при помощи одного цвета, так и с сочетанием разных оттенков. Очень часто классическую выкладку комбинируют с другими схемами.

Классическая выкладка может быть разных видов.

Со сдвигом – когда стыки кирпичиков идут вразбежку. В этом случае плитка укладывается, как кирпичи при строительстве дома. Смещение может быть на половину и на три четверти, в зависимости от желания хозяина.

Без сдвига – вертикальная или горизонтальная, в зависимости от того, как расположены плитки относительно края участка

Важно знать, что горизонтально выложенные плитки зрительно «расширяют» дорожку, а вертикальная выкладка её удлиняет. Это также работает и для выкладки со сдвигом, но в полной мере оценить силу такой иллюзии можно лишь на дорожке без сдвига

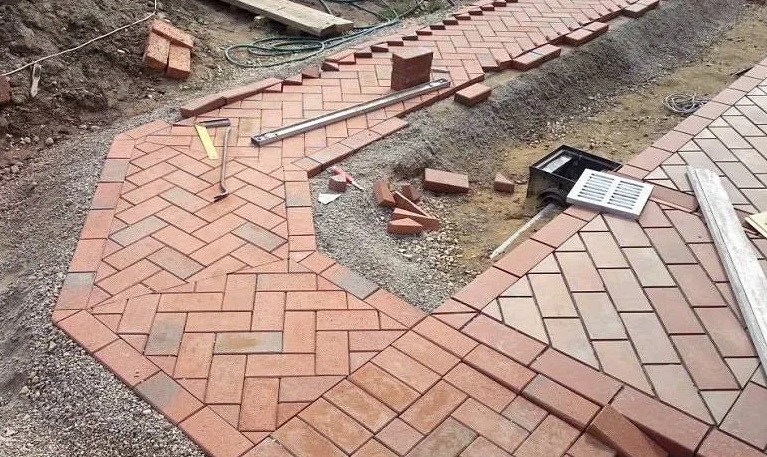

«Елочка» и «Плетенка»

Эти два способа позволяют немного разнообразить выложенную дорожку. В случае «ёлочки» кирпичики плитки выложены рядами, но под углом относительно друг друга, поэтому формируют характерные клинья под углом в 45 градусов.

«Плетёнка» очень похожа на «ёлочку», однако в ней плитки чередуются немного иначе – будто бы переплетаясь. Этот эффект создаётся благодаря особому порядку – продольная и поперечная выкладка чередуются друг с другом. Кирпичики выкладываются под прямом углом относительно друг друга, поэтому дорожка выглядит как настоящая корзинка

Важно отметить, что такой способ визуально расширяет вашу дорожку. Это нужно учесть перед тем, как приступать к работе, ведь не для каждого участка такое подходит. «Ёлочка» и «Плетёнка» являются очень популярными вариантами и чаще всего применяются для оформления придомовых участков

«Ёлочка» и «Плетёнка» являются очень популярными вариантами и чаще всего применяются для оформления придомовых участков.

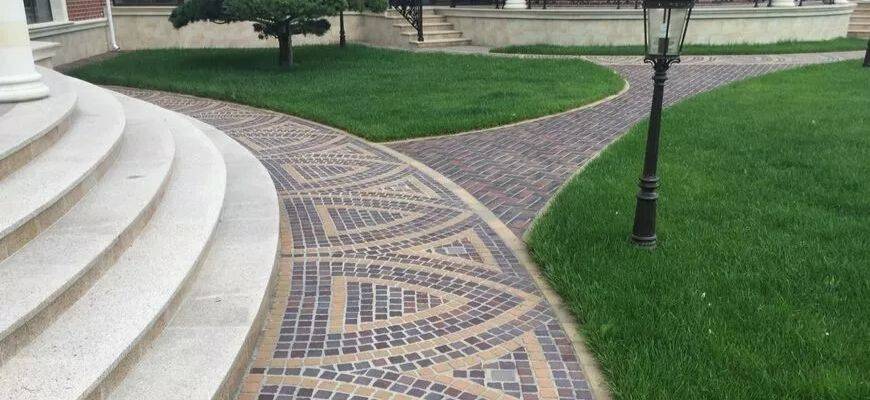

В стиле ретро

Довольно интересный и необычный тип укладки тротуарной плитки. Как правило, дорожка выкладывается квадратными плитками разных размеров и цветов. Различное сочетание этих элементов поражает воображение и помогает создать идеальную дорожку в старинном стиле.

• Укладку в стиле «ретро» вы могли видеть в крупных городах вроде Праги или Санкт-Петербурга. Как правило, этот способ используется в мощении значимых исторических объектов. По сравнению с обычными кирпичиками толщина этой плитки намного больше, что позволяет использовать её для укладки на дорогах, парковках, при облицовке крыльца, ступеней или площадок.
• Плитки, которые выкладываются в стиле «ретро», сильно отличаются по фактуре. Приобрести их в обычном магазине будет сложно, чаще всего приходится делать на заказ. Выкладывать такую дорожку будет непросто, если нет опыта в этом деле. Лучше всего обратиться к профессионалам, которые сделают чертежи и выполнят остальную работу. Останется только наслаждаться красивой дорожкой.

«По кругу»

Достаточно сложная, но и интересная схема выкладки плитки. Круговой узор завораживает и помогает украсить относительно большую площадь. Он отлично смотрится на парковке около дома или на придомовом участке, где затем можно установить круглую беседку.

Круговая укладка, особенно из элементов разных цветов, может сочетаться с другими схемами вроде той же «ёлочки». Таким образом можно создать красивые цветы или просто геометрические узоры.

Так как этот узор гораздо сложнее в исполнении, стоит заранее спланировать на бумаге, как вы будете выкладывать элементы. Главное не забывать о том, что в таком стиле используются кирпичики клиновидной формы, ведь из прямоугольных плиток круг получится не совсем ровный.

Поэтапное приготовление раствора

Сейчас мы рассмотрим несколько вариантов правильного приготовления раствора для производства тротуарной плитки. Начнём с самых простых способов и постепенно будем переходить к более сложным. Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Когда вы занимаетесь приготовлением раствора для производства тротуарной плитки в домашних условиях, то необязательно следовать нормам, которые рекомендуются для предприятий. Если очень сильно стараться, то для производства этого материала можно использовать любой рецепт бетонной смеси. Несколько наиболее распространённых приведём ниже.

Приготовление сухого цементно-песчаного раствора в пропорции 1:1,5. Постепенно к песку и цементу добавляем воду и доводим смесь до консистенции густой сметаны. Для лучшего перемешивания необходимо использовать перфоратор или дрель, снабжённую насадкой «миксер». Когда нужная консистенция будет получена, её выкладываем в подготовленные формы.

Другой способ приготовления смеси для тротуарной плитки. Необходимо взять два ведра песка и залить его шести литрами воды, а потом тщательно всё перемешать. После этого нужно в смесь добавить два ведра цемента.

Когда смесь готова, необходимо засыпать ещё пять вёдер песка, аккуратно залить всё водой, которой потребуется около шести литров. В результате должен получиться раствор густой консистенции, который не должен прилипать к мастерку. Готовую смесь необходимо перемешать в течение нескольких минут, а потом загрузить в форму.

Если в готовый раствор в качестве добавки вносится пластификатор, то свойства состава существенно расширяются. Состав приобретает эластичность и становится более устойчивым к низким температурам.

При добавлении пластификаторов необходимо следить за тем, чтобы состав оставался густым. Когда смесь будет готова, её распределяют по формам, а потом посредством вибрации формируют плитки.

Чтобы повысить прочность раствора, в состав необходимо добавить щебень, отсев или микрокремнезём. В этом случае необходимости в перфораторе нет. Если для размешивания использовать миксер, то поломки не избежать. Лучше всего пользоваться лопатой. Чтобы облегчить себе задачу по приготовлению смеси, можно воспользоваться бетономешалкой.

Если тротуарную плитку планируется изготавливать в производственных масштабах, то более ответственно необходимо подходить к приготовлению бетона. Нужно заранее ознакомиться с нормами государственного стандарта и при приготовлении смеси придерживаться этих параметров. С особой тщательностью необходимо подходить к отбору материала.

Также важно учитывать марку цемента, которая должна быть не ниже М500 и не содержать добавки. Щебень для приготовления смеси необходимо использовать гранитный, фракция 5–10 мм. Добавки необходимо использовать без экономии

Добавки необходимо использовать без экономии.

Для окрашивания лучше всего применять импортный колер немецкого или производства Чехии. Если выбор пал в пользу красителя отечественного производства, то закладка должна быть увеличена на 80%. Дозировку цемента и красителей изменять нельзя, иначе это повлияет на качественные характеристики тротуарной плитки, её цвет будет непостоянным.

Особенности приготовления пластификатора

Следует помнить о том, что о приготовлении пластификатора нужно позаботиться заранее. Делается это следующим образом. Пластификатор С-3 засыпается в подогретую до 40 градусов воду. Здесь необходимо придерживаться пропорции 1:2. Потом он перемешивается в течение 15 минут перфоратором с насадкой «миксер». Когда перемешивание будет закончено, раствор необходимо оставить на некоторое время.

Лучше всего заниматься приготовлением раствора вечером. Утром, когда начнётся приготовление бетонной смеси, будет достаточно перемешать в течение 15 минут смесь, после чего её может использовать.

Все материалы, которые будут использоваться для приготовления бетонной смеси, необходимо расположить в шаговой доступности. Желательно заранее определиться с тем, сколько мерных ёмкостей будет использоваться для каждого компонента смеси.

Рабочее место должно быть оборудовано следующим образом: цемент, песок и щебень высыпают на листы металла, которые уложены вокруг бетоносмесителя на расстоянии маха. Рядом же располагают ёмкость, которую заблаговременно необходимо наполнить водой.

Основные методы производства

Один из методов изготовления материала -вибролитьевой.

Изготовление бетонной плитки возможно 2-мя способами:

• Вибролитье — отливка плиты совершается в подготовленную формочку.
• Вибпропрессовка с использованием пресса.

Первый метод изготовления обеспечивает материал сглаженной поверхностью. Плотность воды, содержащаяся в цементе, понижает прочность и морозостойкость, что приводит к короткому сроку службы на 10 лет. Получая изделия методом вибропрессовки, элементы становятся более устойчивыми к перепадам температур и износу. Срок эксплуатации — 25 лет. Для изготовления плит подбирают состав бетона согласно требованиям ГОСТа 27006 по технологии производства в соответствие с ГОСТом 7473. Классический состав:

• 1 доля цемента М500, 2 доли воды и по 1-й — мелкого песка и тяжелого гранотсева;
• вариативно — цветные добавки для получения нужного оттенка — 4—5%;
• 2% пластификатора.

или cкачать в PDF (479.7 KB)

или cкачать в PDF (230.7 KB)

Для производства в домашних условиях потребуется:

• Цемент М400, пастификатор С7 и гравотсев.
• Вибростол.
• Несколько видов форм для плитки.

Технология укладки тротуарной плитки

Как уже было сказано выше, тротуарная плитка укладывается на заранее подготовленное основание. Его вид и толщина зависят от того, каковы эксплуатационные условия покрытия, от толщины самих элементов и рассчитывается при создании проекта строительства.

Подготовительные работы

Для начала площадка очищается от дерна. Для этого снимается верхний слой почвы на 15 см и глубже. Тщательно выбираются все корни, семена и пр.

Далее производится планирование грунта. Нужно предусмотреть, куда будет направляться сток воды, где будут проходить водоотводные каналы. Дно получаемой траншеи должно иметь легких уклон, чтобы во время осадков и таяния снега вода беспрепятственно отводилась за пределы данного участка. При большой плотности грунта устраивается дренаж в самой глубокой части имеющейся траншеи.

Следующим этапом является трамбовка, виброуплотнение или укатка поверхности. Обычно эту работу выполняют при помощи короткого бревна с прибитыми к нему ручками. Задача – уплотнить поверхность грунта.

Земляное полотно застилается геотекстилем. Он предотвращает прорастание корней и деформацию готового дорожного полотна. Также он не даст уходить в легкую почву щебню и песку под нагрузкой. Если специального дорожного полотна нет, то можно взять любой нетканый иглопробивной материал достаточной плотности. Если использовать несколько слоев, то вполне подойдут Спандбонд, Агротекс, Агрил.

Поверх геотекстиля высыпается щебень слоем в 10 см на дорожках и 20 см для заезда авто. Проливается водой и утрамбовывается. Если грунт не пучинистый и не предусматривается заезд грузового транспорта, то щебень достаточно прикрыть слоем песка в 10 – 15 см.

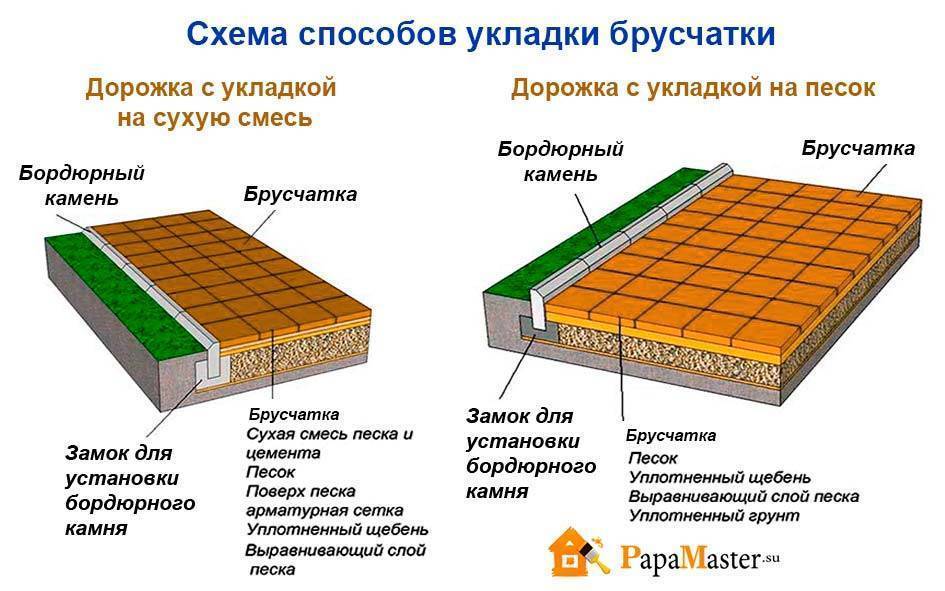

Далее возможны следующие варианты:

1. Отсыпка производится поверх утрамбованного щебня. Слой песка 5 см. Он должен быть слегка увлажненным. Производится выравнивание при помощи рейки.
2. Арматурная сетка укладывается на выровненную, увлажненную и укатанную песчаную подушку с ячейкой 50х50мм. Сверху насыпается слой сухой смеси толщиной 3 – 4 см и слегка увлажняется при помощи лейки.
3. Раствор марки М150, для которого берут на 1 часть цемента 3 песка, укладывается на утрамбованный щебень. Песчаная подушка при этом не нужна. Вместо раствора можно применить и клей для кладки плитки. Это, конечно, будет несколько дороже. Зато надежнее. При использовании клея нужно залить бетонную стяжку, толщина которой составляет от 5 до 10 см.

Бортовой камень

По периметру или же по бокам траншеи (в зависимости от того, выкладывается дорожка или же площадка) будут стоять бортовые камни. Под них вырываются канавки, дно которых трамбуется и засыпается на 5 см песком.

Поверх песчаной подушки заливается бетонное основание и устанавливается бортовой камень.

Укладка тротуарной плиты

Тротуарная плита укладывается поверх подстилающего слоя, после чего ее утрамбовывают, используя виброплиты или же киянки, изготовленные из древесины или резины. В ходе этого процесса нужно тщательно следить за уровнем получаемой поверхности.

Когда плитки уложены, по их поверхности рассыпают сухую смесь, тщательно распределяя по щелям. После чего остатки смеси убираются, и щели слегка проливаются водой из лейки.

Что еще нужно знать при укладке тротуарной плитки?

При расчете количества тротуарной плитки следует учитывать то, что некоторая часть в зависимости от рисунка и конфигурации поверхности уйдет при обрезке в отходы. Количество запаса зависит от способа укладки плиток.

Придать фрагментам необходимую форму и размер можно при помощи болгарки с диском, предназначенным для работы по камню. При этом следует надрезать плитку, а потом расколоть ее по линии отреза. При этом в ходе работы будет намного меньше пыли, чем если бы вы резали ее до конца.

Когда тротуарная плита уложена цементно-песчаное основание с гравийной подушкой или же на сухую смесь, то в этом случае покрытие выдерживает нагрузку, создаваемую при заезде легкового автомобиля.

Бетонное основание, равно как и усиленная в полтора раза подушка, свободно выдерживает заезд грузовика.

Качество покрытия напрямую зависит от качества уложенного под плитку основания. Поэтому следует тщательно соблюдать технологию процесса.

Хорошая, качественная тротуарная плитка, уложенная специалистами с соблюдением технологий при наличии качественного дренажа, способна прослужить несколько десятков лет, и при этом сохранить красоту и привлекательность внешнего вида.

Гиперпрессованная

Гиперпрессованная плитка тоже создается по технологии сухого сдавливания. Также в процессе изготовления применяются специальные дополнительные приемы, при помощи которых качественные характеристики разрабатываемой продукции существенно возрастают.

Технология изготовления гиперпресованной плитки подразумевает такие дополнительные действия:

1. используются специальные примеси для увеличения эффективности технологии полусухого сдавливания и повышения визуальных характеристик готовой плитки. Следует отметить, что эффективность использования дополнительных компонентов повышается, если они добавляются в смесь предварительно;
2. используемые материалы предварительно классифицируются, осуществляется детальное исследование состава всех используемых компонентов. Выполняется замер влажности бетонной смеси, в состав которой включен мраморный известняк, а также высококачественный цемент;
3. прочность плитки увеличивается благодаря выполнению процедуры предварительного сдавливания.

Геперпрессование в большинстве примеров используется при изготовлении цементных смесей, составляющими компонентами которых являются специальные минеральные добавки.

Технология подразумевает сдавливание исходного раствора, влажность которого составляет от 8 до 10%. Мощность оказываемого давления в подобной ситуации должна соответствовать минимум 20 мПа.

Гиперпрессованная плитка

Сегодня гиперпрессованная плитка является наиболее качественной среди всех аналогов. Такой строительный материал наделен достаточно высокими прочностными характеристиками и устойчив к низким температурам. Подобными свойствами материал наделяется благодаря отсутствию пустот в цементной смеси с добавлением известняка.

Для того чтобы тротуарная плитка была намного прочнее, ее пропаривают в специально разработанной камере. Там устанавливается определенный температурный режим. После завершения указанной процедуры тротуарная плитка может храниться на протяжении нескольких дней на складе.

Где используется

Тротуарная плитка применима там, где ходят люди и возможен проезд транспорта. В первую очередь с её помощью оформляют тротуары, площади, парковки, входы к зданиям, аллеи. Плитка с резиновыми амортизирующими добавками применяется для укладки в зонах около бассейнов и фонтанов, на площадках для детских игр.

Бетон и асфальт считаются более практичными и быстрыми по скорости их укладки материалами. Но тротуарная мозаика выглядит эстетичнее и легче ремонтируется, так как при повреждениях можно убрать несколько отдельных экземпляров и поставить вместо них новые.

Под штучной облицовкой без проблем прокладывают коммуникации, при авариях замена отдельных труб и узлов не потребует масштабного разрушения дороги.

По назначению делится на 3 вида:

• Пешеходную. Толщина не более 3-4 см. Подходит для укладки на тротуары, садовые и парковые дорожки, зоны возле крыльца;
• Универсальную. Толщина плиток в среднем 4-6 см. Используется там, где предполагается средняя по силе воздействия нагрузка. Это подъездные аллеи, парковые зоны, дворы;
• Монолитная. Толщина покрытия до 8 см. Применяется там, где возможен проезд транспорта, в том числе грузового.

В отдельную категорию выделяют брусчатку. Это не совсем искусственная плитка, так как штучную облицовку получают путём выпиливания отдельных экземпляров из природного каменного монолита.

Брусчатка достигает в толщину до 12 см, выдерживает самые высокие нагрузки, хотя выглядит не так привлекательно, как искусственное покрытие. Используют распиленную брусчатку на территории портов, на разгрузочных площадках, в зонах повышенной нагрузки

Технология укладки тротуарной плитки

Сначала необходимо осуществить подбор оптимальной толщины тротуарной плитки. Процесс подбора осуществляется исходя из следующих условий:

• 20 мм – тротуарная плитка данной толщины предназначена для устройства пешеходных либо садовых дорожек;
• 40-45 мм – тротуарная плитка данной толщины предназначена для устройства покрытия на частных жилых участках и дачах;
• 60 мм – тротуарная плитка данной толщины предназначена для устройства дорожных покрытий, которые предусматривают постоянное движение грузового транспорта.

Далее следует обратить внимание на подбор рисунка. Заводами-изготовителями производятся тротуарные плитки различных простых и сложных конфигураций

Людям, желающим своими силами обустроить свой дачный участок тротуарной плиткой, не рекомендуется выбирать фигурную плитку и тем более стараться соорудить из нее сложный рисунок. На это требуется опыт и без него вряд ли получится устроить тротуарную дорожку надлежащего качества. Поэтому для самостоятельной укладки рекомендуется выбрать простую форму тротуарной плитки.

Работа с резиновой киянкой.

Разновидности покрытий

Разновидностью таких изделий могут быть железобетонные.

Согласно ГОСТу 17608—2017, выделяют несколько видов, размеров и форм бетонной плитки:

• стандартная — 10 см толщиной;
• тротуарная (толщина по стандарту от 25 до 30 мм);
• железобетонная.

Тротуарная плита классифицируется по конфигурации на такие типы:

• квадратная;
• прямоугольная;
• фигурная;
• шестиугольная;
• окаймляющая;
• декоративная.

или cкачать в PDF (320.1 KB)

Еще имеются плиты для слабовидящих людей. Они имеют рельефные шероховатые элементы, благодаря которым нога не скользит. По толщине плиты различают такие, что описаны в таблице:

Толщина, см	Назначение
3	Отмостки, садовые дорожки, площадки с минимальной нагрузкой
4—4,5	Тротуары, пешеходные дороги
6	Паркинг, заезд машин
8	Дороги малоинтенсивного автодвижения

Основные обозначения и размеры

Условная маркировка изделий генерируется из комбинации цифр и букв, разделенных между собой точками. При этом первые цифры обозначают типовой размер плит, буква отвечает типу конструкции, а следующая за ней индексация содержит информацию о толщине камня в см.

Плитка квадратной конфигурации, размером 37,5х37,5 см, толщиной 7 см, имеет маркировку «4.К.7». Габариты железобетонных изделий для обустройства дорожного полотна составляют:

• длина — 3-6 м;
• ширина — 1,2-2 м;
• высота — 0,14-0,22 м.

Изделия квадратной формы производятся со стороной 0,2, 1 м. Толщина конструкций зависит от назначения обустроенного полотна. Пешеходная дорожка укладывается брусчаткой, толщиной 4-6 см, в местах усиленной нагрузки требуются фигурные элементы, толщиной 8 и более см. Если высота полотна составляет 4 см, требуется предварительная подготовка бетонного основания.
