Как подключить варочную панель к однофазной и трехфазной сети

Пошаговая инструкция с описаниями и схемами

Трехфазная варочная панель, как правило, снабжена специальной штепсельной вилкой. Они встречаются нескольких типов, различающихся конструктивно. Бывает так, что розетка на стене кухни совсем не подходит для той, которая есть на сетевом шнуре прибора. В таких случаях ее заменяют на соответствующую, если линия питания плиты имеет дополнительные фазные жилы.

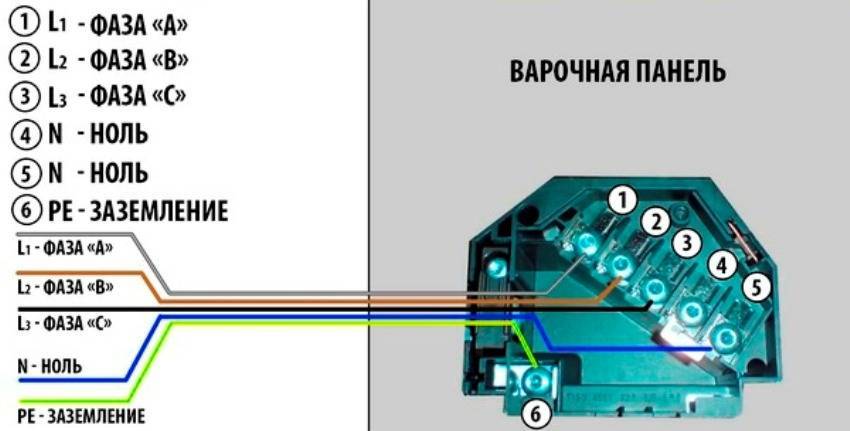

Рассмотрим подробную схему подключения с вилками сетевого шнура. При трехфазном варианте действия будут следующими:

  1. Один из проводов с изоляцией коричневого (серого, белого) цвета присоединить к клемме с цифрой 1.
  2. Другой провод такого же цвета подключить к клемме с цифрой 2 и третий (если есть) — к контакту 3.
  3. Найти клемму с символом N и к ней подключить провод синего (голубого) цвета.
  4. Жилу желто-зеленой расцветки присоединить к контакту со значком заземления.

Изменения в однофазной домашней сети:

  1. Клеммы 1, 2 и 3 объединить в одну общую фазную шину перемычками, прилагаемыми к заводской комплектации или приобретаемыми отдельно.
  2. К этой шине присоединить провод коричневого (белого, серого) цвета. Синий провод — к контакту N или 0.
  3. Желтый или желто-зеленый подключить к заземляющей клемме.

При самостоятельном подключении такого дорогого прибора, как варочная панель, важно многократно перепроверить правильность выполнения всех операций. Лучше перед пробным включением тщательно проследить весь путь подачи электроэнергии от квартирного электрощита до клеммной коробки плиты

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара

Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности

Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства. Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются

Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей»

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

  • для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
  • для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

  • контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
  • количество контактов в розетке должно быть не меньше количества жил на проводе;
  • после установки розетку необходимо надежно закрепить;
  • розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
  • нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
  • после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано. Кабель лучше выбирать с запасом по мощности

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

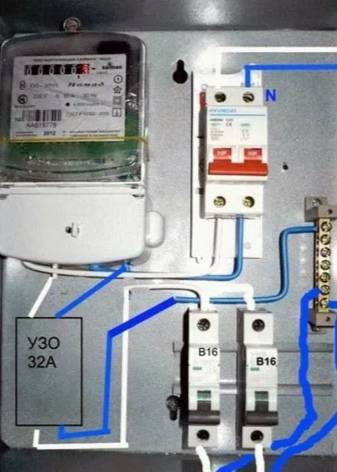

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен. Порядок подключения проводов к дифавтомату

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

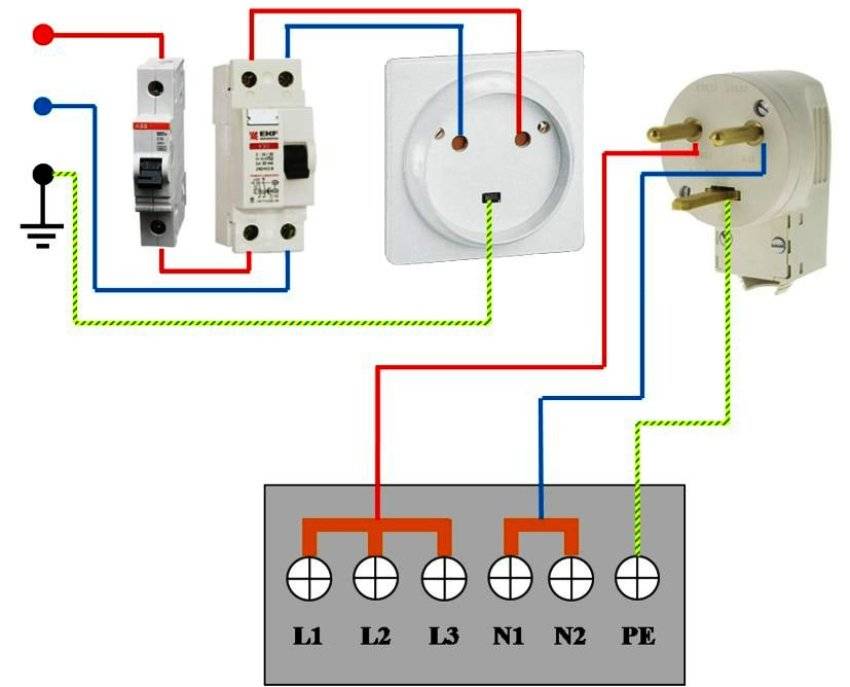

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Особенности розетки для варочной панели и духового шкафа

Независимо от того, каким способом будет устанавливаться варочная панель и духовка (стандартная или индукционная), обязательно нужно подобрать требуемую розетку. Все розетки, которые рассчитаны на показатель силы тока 25А, являются силовыми.

Модели розеток и вилок

По методу установки они подразделяются на следующие разновидности:

  • внешние или накладные. Установка розеток этого вида выполняется непосредственно на поверхность стеновой плоскости. Их удобно применять для прокладки кабелей открытым методом. Также их часто устанавливают в домах из дерева и с высоким показателем влажности;
  • внутреннего вида. Их монтаж выполняется в специальные подрозетники, которые вмонтированы прямо в толщу стеновой перегородки. Данные разновидности устанавливаются в домах из бетона или кирпича.

Стоит учитывать, что устройство розеток могут подразделяться на виды в зависимости от назначения и особенностей:

  • изделия, которые могут применяться для работы в сети с показателем напряжения 220В;
  • устройства, способные работать в сети с напряжением в 380В;
  • имеющие отдельный контакт для заземления или без него;
  • розетки, которые имеют в конструкции фиксатор для надежного удерживания соединения с вилкой. При этом фиксация может быть двух видов – кнопочная или резьбовая (при помощи накидной гайки);
  • изделия, которые имеют интегрированные устройства, к примеру, УЗО, реле времени отключения;
  • можно встретить приборы, которые оборудованы шторками. Они требуются для закрытия входных отверстий розетки. Данные изделия особенно удобно использовать в семьях, в которых имеются маленькие дети.

Установка розеток

Обязательно при выборе розеток стоит учитывать показатели мощности электроплиты. К примеру, если духовка имеет уровень мощности не больше 3,5 кВт, достаточно будет величины силы тока от 16 до 25А, если плита имеет показатель 7 кВт – не меньше 32А, а вот для более мощных устройств требуется наличие 65 А.

В любом случае установка варочной поверхности и духовки должна выполняться с учетом всех требований. Габариты данных устройств должны точно подходить под стандартные размеры кухни

Важно на данном этапе продумать все – место для установки, обустройство розетки и кабеля для подключения прибора. Лучше всего данную работу доверить опытному электромонтажнику, который сможет выполнить все в соответствии со всеми нормам

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение. Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление. Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

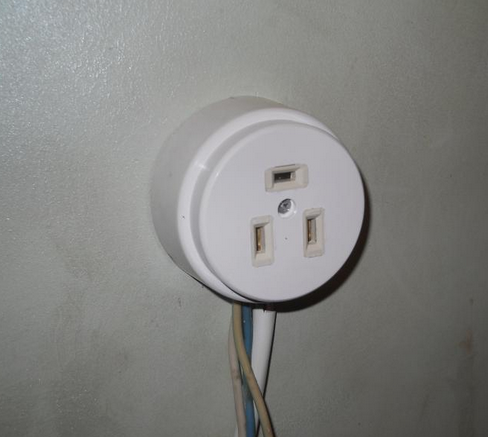

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания. Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами. Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе. Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания. Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Какая нужна розетка

Даже если для варочной панели не сделана выделенная линия питания, подключать устройство нужно через отдельную розетку. Ее размещают на удобной для осмотра или отключения сети высоте. Обычно это не более 90 см от пола. При этом розетку нельзя располагать над или вблизи варочной панели.

Если в дополнение к плите устанавливается встроенная электродуховка, общую для двух точку подключения располагают низко. То есть, на уровне ниже дна духового шкафа. При этом нельзя монтировать розетку вплотную к полу во избежание коротких замыканий при затоплении.

Есть требования и к параметрике розетки. Обычные, рассчитанные на 16А изделия, даже при работе маломощной панели будут эксплуатироваться на пределе и перегреваться. Есть и еще одна сложность. В обычную евровилку и розетку весьма проблематично завести кабель 6 кв.мм.

Стоит принять одно простое, но важное правило. Любое устройство с мощностью выше 3.5 кВт нужно подключать через особую розетку

Это изделия с допустимыми токами до 40 А. Если же мощность плиты составляет 8 кВт и выше, придется найти разъем с еще большими параметрами.

Подключение к трёхфазной сети

Для подключения к трёхфазной сети всё то же самое — дифавтомат, кабель, розетка, вилка. Только дифавтомат, кабель, розетка и вилка трёхфазные.

Для подключения ИП к трёхфазной сети подойдёт кабель 5х2,5. Согласно таблицы к нему можно подключать нагрузку до 16 кВт. В распределительный щиток ставим дифавтомат 20 А с током утечки 30 мА. Или автоматический выключатель 20 А и УЗО 25 А с током утечки 30 мА.

Розетку ставим трёхфазную пятиштырьковую.

Если используется схема подключения плиты только от двух фаз, то можно четырёхштырьковую.

Кабель должен идти в комплекте.

Если кабель идёт в комплекте, а это в основном так, то на нём должна быть бирка с обозначением жил.

Из рисунка видно что и куда надо подключать. На колодке стоят обозначения такими же буквами. А в большинстве случаев кабель уже подключён к плите и нужно только подсоединить вилку или подключить его на колодку , к которой подведён кабель от щита. И здесь всё просто и понятно.

Если же его нет, то его нужно приобрести. Кабель ставим ПВС 5х2,5 если задействованы все три фазы и ПВС 4х2,5 если двухфазная схема подключения.

Обязательно перед самостоятельным подключением нужно ознакомиться с инструкцией. Если же вам кажется что это очень сложно, то лучше всего обратиться к специалистам.

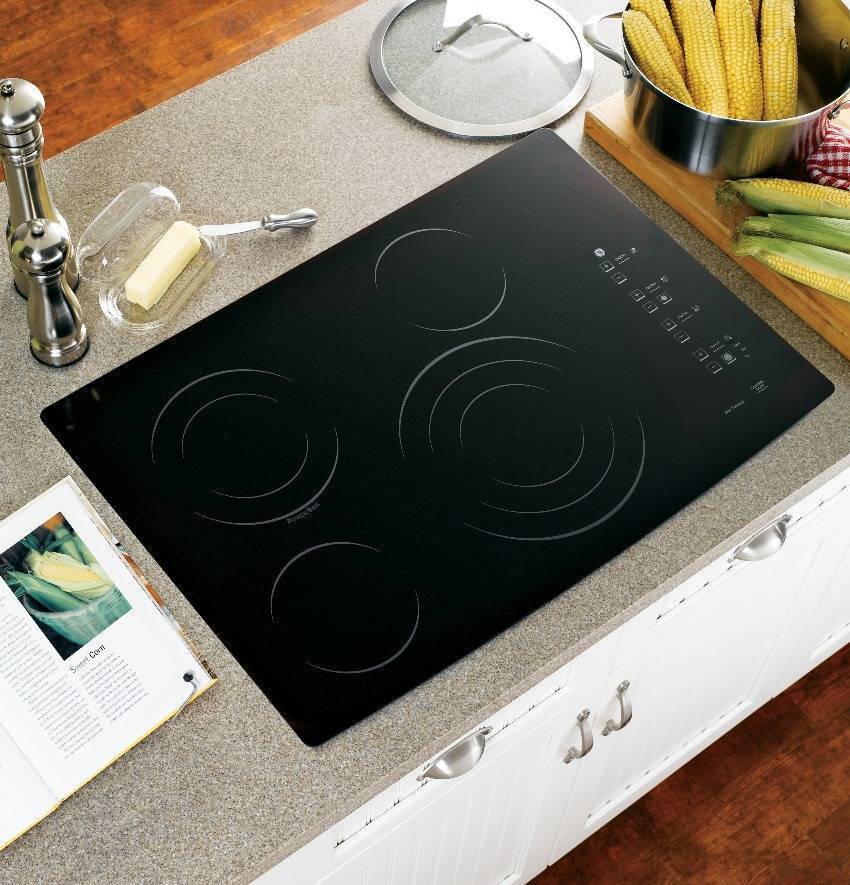

И ещё, если вы всё сделали правильно, а панель не работает, то внимательно прочитайте инструкцию. В современных моделях есть функция распознавания посуды и если на конфорке ничего не стоит, элементы нагреваться не будут.

Удачи!

Как подключить датчик движения самостоятельно

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
