Применения трубчатых радиаторов для отопления – их плюсы и минусы

Особенности конструкции стальных радиаторов

Выпускается два типа стальных радиаторов, различающихся конструкцией. Подробно рассмотрим каждый из них.

Вариант #1 — панельные приборы

Устройства представляют собой своеобразную панель, которая крепится к стене или непосредственно к полу. Конструкция таких приборов достаточно проста. Панель сваривается из двух пластин, между которыми циркулирует теплоноситель. Ширина элементов составляет 1,2-1,5 мм, присутствуют выштампованные каналы, соединение деталей осуществляется с помощью точечной сварки. Стальные панельные батареи отопления отличаются высокой способностью передавать тепло и привлекательным видом. Такое оборудование удачно совмещает характеристики секционных и конвекционных радиаторов.

Панельный радиатор представляет собой две пластины с выштампованными каналами, соединенные между собой точечной сваркой

К числу достоинств панельных приборов можно отнести их широкий ассортимент. В продаже можно найти устройства различных конфигураций и размеров. Кроме того оборудование различается по типу подключения к трубной разводке:

• Нижнее. Предполагает возможность монтажа термостатического вентиля, на который устанавливается терморегулятор, контролирующий температурный режим помещения.
• Боковое. Наиболее доступный по стоимости вариант, дающий возможность использовать естественную циркуляцию теплоносителя.

Кроме того в продаже можно найти стальные радиаторы, оборудованные одновременно двумя типами подключений.

Для повышения теплоотдачи радиаторы оснащаются несколькими панелями. Так как конструкция передает тепло только внешним плоскостям, к внутренним привариваются дополнительные пластины в форме буквы П. Так удается увеличить поверхность теплоотдачи. Внутренние элементы функционируют по принципу конвектора. Таким образом, на долю конвекционного тепла приходится 75%. К числу минусов таких устройств можно отнести большой вес. К примеру, трехпанельный радиатор весит почти столько же, сколько и чугунный. Большое количество теплоносителя, которое находится внутри устройства, снижает эффективность проводимой регулировки температуры. Кроме того очищать такой прибор от загрязнений достаточно сложно.

Вариант #2 — трубчатые устройства

Приборы представляют собой систему из  нижних и верхних коллекторов, соединенных между собой расположенными вертикально трубками. Последних может быть максимум шесть рядов. Такие приборы рекомендованы к использованию в домах небольшой этажности. Рабочее давление в трубчатых стальных радиаторах составляет 8-10 атм. Толщина стенок устройств составляет 1,3-1,5 мм. Такие батареи выпускаются секционными и несекционными, максимальная длина – 3 м. Оборудование гигиенично, хорошо моется и отличается высоким уровнем безопасности. Некоторые модели изнутри покрывают полимерным покрытием, что продлевает срок их службы.

Стальные трубчатые радиаторы отличаются наличием верхней и нижней системы коллекторов, соединяющихся между собой трубками. Могут выпускаться в секционном и несекционном варианте

К достоинствам трубчатых устройств относятся:

• Высокое рабочее давление, рассчитанное на возможные гидроудары. Однако лучше всего использовать трубчатые приборы в автономных отопительных системах, где напор теплоносителя относительно небольшой.
• Простота конструкции, которая предполагает отсутствие сложностей в изготовлении прибора и, соответственно, их невысокую стоимость.
• Конструктивные особенности устройств, такие как сварка секций без прокладок, обеспечивает высокую устойчивость к механическим повреждениям.
• Простота монтажа. Различные способы подводки дают возможность использовать стальные трубчатые приборы практически в любом месте. Большинство моделей укомплектованы крепежами и коммуникационными деталями, что позволяет быстро и надежно их устанавливать.
• Универсальность. Устройства совместимы, практически, с любыми материалами, использующимися для крепления.
• Возможность секционного дополнения для секционных моделей, что предполагает уменьшение или увеличение числа секций по желанию владельца.
• Разнообразие вариантов размещения. Приборы могут устанавливаться горизонтально, под углом или вертикально.

Ряд моделей, так называемые дизайн-радиаторы, предлагают особые возможности для планирования интерьера. Это устройства, выпускающиеся в виде перил для лестниц, рам для зеркал, межкомнатных перегородок и т.п.

Секционные трубчатые радиаторы могут иметь различное количество секций. Их число определяется владельцем жилья

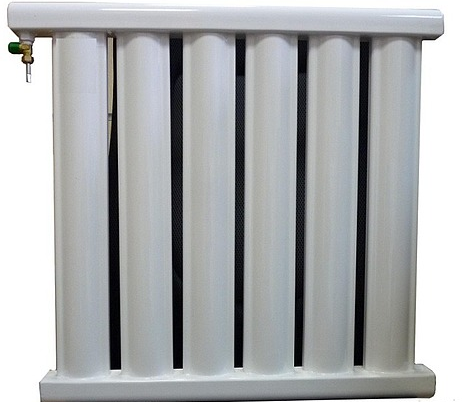

Стальные трубчатые радиаторы

СКИДКИ ДО 50 % ОТ ПРАЙС-ЛИСТА ПРОИЗВОДИТЕЛЯ. В НАЛИЧИИ. ВЫСТАВОЧНЫЙ ЗАЛ.

ЗАКАЗЫВАЙТЕ. ЦЕНЫ НА САЙТЕ АКТУАЛЬНЫЕ. НА САМОВЫВОЗ СКИДКИ

Стальные трубчатые радиаторы отопления

Радиаторы отопления стальные трубчатые являются очень надежным оборудованием для водяного отопления. Благодаря их цельной сварной конструкции сводится на нет вероятность протечек. Трубчатые радиаторы отопления не только прочны, они еще и очень аккуратны по своей форме исполнения. Их эстетичный дизайн, вариативные формы исполнения позволяют создавать самые эксклюзивные решения для декора. Конечно, их стоимость выше относительно других типов оборудования, но она абсолютно закономерно соотносится с их качеством.

Представляем вашему вниманию наиболее популярных производителей данного вида продукции. В представленных коллекциях вы обязательно подберете ту модель, которая будет идеально подходить под требуемые параметры.

Arbonia: один из авторитетнейших производителей отопительных приборов в Европе. Немецкие стальные трубчатые радиаторы проходят пять стадий обработки, что говорит об их непревзойденном качестве.

Zehnder: швейцарско-немецкая торговая марка, воплощающая оптимальное соотношение цены и качества. Широкий модельный ряд, яркий стиль, вариативность форм исполнения.

Разновидности и популярные производители, цена

Прежде всего, трубчатые радиаторы отличаются материалом изготовления.

Наибольшую популярность приобрели стальные трубчатые радиаторы отопления как самые доступные.

К тому же сталь обладает достаточной прочностью, что позволяет эксплуатировать изготовленные из нее радиаторы в системах с высоким рабочим давлением.

Наиболее надежными из стальных радиаторов являются те, при изготовлении которых применялась лазерная сварка. Они же являются и наиболее качественными, поскольку этот метод позволяет получить практически идеальный шов без заусениц и других дефектов.

Слабым местом стали является подверженность коррозии. Она проявляется в наибольшей степени при значительных температурах теплоносителя. По этой причине стальные радиаторы лучше применять в областях с умеренным климатом.

К более дорогой категории относятся алюминиевые и медные трубчатые радиаторы. Зато эти материалы не корродируют, имеют замечательный внешний вид, а главное – высокую теплопроводность, в силу чего алюминиевые и медные радиаторы обладают хорошей теплоотдачей. Это их свойство особенно востребовано в однотрубных системах, где температура теплоносителя по мере движения от радиатора к радиатору заметно понижается.

Недостатком приборов из алюминия и меди является низкая прочность. Они не рассчитаны на высокое давление и плохо переносят гидроудары. Кроме того, алюминий плохо сочетается со стальными трубопроводами из-за значительной разницы в коэффициентах температурного расширения. По этой причине применять их лучше в северных районах, где температура теплоносителя остается постоянной в течение всего отопительного сезона.

Стальной радиатор в интерьере

По конструкции трубчатые радиаторы делятся на обычные и конвекторные. Последние появились относительно недавно и пока только набирают популярность. Прибор предназначен для работы с теплоносителем высокой температуры. На каждой трубке установлена круглая гильза, выполняющая функцию защитного кожуха. При эксплуатации радиатора гильзы нагреваются не сильно, так что обжечься о радиатор при случайном прикосновении нельзя. В то же время расположенная внутри гильзы трубка с теплоносителем имеет высокую температуру, вследствие чего от батареи вверх идет мощный поток горячего воздуха.

Наиболее качественной и обладающей высокой надежностью считается продукция следующих торговых марок:

1. «Гармония». Радиаторы российского производства, способные работать при давлении в 23 атм. Модельный ряд достаточно обширен по внешнему виду и характеристикам. Прибор мощностью 1065 Вт стоит 5776 руб.
2. Lenord. Приборы этой марки характеризуются высокой теплоотдачей. Так, одна секция радиатора Lenord-Z 500 высотой 565 мм и глубиной 90 мм обладает теплоотдачей на уровне 160 Вт. Ее стоимость составляет 525 руб.
3. Zehnder. Наибольшую популярность приобрели серии Completto и Charleston (оснащены встроенным терморегулятором). Стоимость одной секции с мощностью теплоотдачи 72 Вт составляет 968 руб. Эти радиаторы отличаются стильным исполнением.
4. Kermi. Наибольшим успехом пользуются радиаторы Kermi Decor-V, оснащенные арматурой и терморегулятором. Стоимость прибора – 14 тыс. руб. Более доступный вариант – радиаторы Kermi Decor-D и Decor-S, стоимость которых составляет около 5 тыс. руб.
5. Koralux. Компактный радиатор серии Standart стоимостью 2 тыс. руб. предназначен для установки в ванной комнате. В комнатах, предназначенных для жилья, можно установить приборы серии Classic или Comfort стоимостью 5 и 5,5 тыс. руб. соответственно.

Первые радиаторы отопления изготавливались из чугуна и по сей день они пользуются спросом. Чугунные радиаторы отопления: какие лучше выбрать? Достоинства и недостатки батарей из чугуна, обзор производителей.

Какие биметаллические батареи отопления лучше выбрать, читайте тут.

К выбору краски для батарей отопления нужно подходить серьезно, так как некачественная краска может растрескиваться и издавать неприятный запах. Краска для батарей отопления без запаха – лучший вариант. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/kraska-dlya-batarej-otopleniya-bez-zapaxa.html рассмотрим торговые марки и виды продукции.

Декоративные преимущества

Для трубчатых радиаторов характерно особое изящество и легкость. При желании, можно найти модели нестандартной конфигурации (полукруглые секции, радиаторы-скамейки и т.п.), стоимость которых на порядок выше. Особенно стоит отметить широту цветовой гаммы трубчатых стальных приборов.

Наибольшей популярностью пользуются светлые и темные решения. У темных радиаторов более улучшена теплоотдача. Более интересным цветовыми решениями считается бронза, металлик, лакированное дерево, перламутр, состаренная бронза. Хорошая эффективность наблюдается у хромированных изделий.

В таких популярных интерьерных стилях, как винтаж и лофт, можно встретить и более оригинальное исполнение отопительных приборов. В некоторых случаях на металлическую поверхность наносятся специальные антикоррозийные вещества.

В качестве финишной отделки здесь применяется прозрачный лак. Примером дизайнерского оформления является использование решеток, что позволяет сделать радиатор более эстетичным. Кроме того, таким образом создается дополнительная защита от механических воздействий. Можно подобрать сетку практически любого оттенка: цена при этом остается стабильной.

Технические параметры батарей

Каждому радиатору характерны технические и конструкционные особенности, которые позволяют каким-то моделям быстрее прогревать помещение, а другим, к примеру, потреблять меньше теплоносителя. Необходимое для покупателя соотношение данных характеристик изделия, зачастую и определяет его выбор:

Мощность

Чем габаритнее устройство и выше число секций в нём, тем больше мощность. Эта характеристика определяет качество теплоотдачи батареи. Но высокая мощность — это высокое энергопотребление, поэтому за эффективное отопление придётся оплачивать использование большего количества электроэнергии.

Давление

Значение уровня рабочего давления сильно различается у моделей радиаторов: от 6 до 100 атмосфер. Чем выше этот показатель, тем лучше изделие переносит гидроудары. Кроме того, устройство, выдерживающее от 16 атмосфер, можно устанавливать в сети центрального теплоснабжения.

Температура

Она зависит от того, насколько сильно нагревается теплоноситель внутри рабочей зоны (по СНИПам, нельзя, чтобы это значение превышало 95 °C). К примеру, у масляных радиаторов температура поверхности достигает 150 °C, в то время как у большинства систем централизованного и автономного теплоснабжения значение температуры теплоносителя не превышает 100 °C.

Теплоотдача

Это одна из самых важных характеристик любого радиатора, так как от неё зависит, насколько быстро и эффективно устройство будет прогревать воздух в помещении.

Самые высокие уровни теплоотдачи у изделий с конвекторами и широкими теплоотводящими пластинчатыми кожухами.

Нагрев помещения

Здесь пряма зависимость от первой и четвёртой характеристики. Чем мощнее батарея и выше уровень теплоотдачи, тем быстрее она прогреет все помещение до необходимой домовладельцу температуры.

Важно! Практически бесполезно обогревать помещение с плохой изоляцией — тут не помогут даже самые мощные отопительные системы. Перед установкой в дом, гараж, квартиру или любое другое помещение радиатора важно убедиться, что горячий воздух не будет выходить из щелей в стенах или окнах

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

• Трубчатые радиаторы;
• Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Какие стальные радиаторы отопления лучше: установка и сборка Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

• Боковое подключение;
• Нижнее подключение;
• Универсальное подключение.

Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Панельные радиаторы отопления

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Трубчатые стальные радиаторы отопления

Алюминиевые радиаторы отопления

К этой группе рассматриваемого изделия относятся несколько разновидностей радиаторов отопления. И, несмотря на то, что они выполнены из одинакового исходного материала, качественные характеристики будут различаться.

Экструзионные радиаторы

Этот способ изготовления радиаторов отопления считается более дешевым – части батареи, расположенные вертикально, выдавливаются на экструдере. Сам коллектор изготавливают из силумина. Главная особенность экструзионных батарей – уже готовое цельное изделие невозможно изменить, то есть добавлять или убирать секции не получится.

Преимущества экструзионных батарей:

• отличная теплоотдача – пожалуй, самая высокая среди существующих радиаторов отопления из алюминия;
• вес рассматриваемых батарей маленький – монтаж можно осуществить самостоятельно, без привлечения помощников;
• имеется возможность оснащения экструзионных батарей терморегулятором;
• привлекательный дизайн – такие радиаторы отопления отлично впишутся в любой стиль интерьера.

Недостатки экструзионных батарей:

• небольшой срок эксплуатации;
• алюминий подвергается коррозийным процессам;
• если произойдет гидроудар или будет скачок давления теплоносителя, то экструзионные батареи просто «разорвет».

Литиево-бромидные  радиаторы

Изготавливается такой тип радиаторов отопления методом литья под большим давлением, отличительными характеристиками их являются очень прочные стенки изделия и широкие каналы для теплоносителя (например, горячей воды).

Преимущества литиевых радиаторов:

• имеют легкий вес;
• при желании можно добавлять или снимать секции;
• экономичны, быстро нагревают помещение.

Недостатки литиевых радиаторов:

• необходимо внимательно выбирать теплоноситель – радиаторы подвержены коррозийному разрушению;
• между секциями возможно появление протечек;
• невозможность противостоять гидроударам;
• срок службы небольшой – около 15 лет.

Материал изготовления трубчатых радиаторов

При выборе трубчатых радиаторов отопления учитывается материал изготовления. Такие конструкции бывают:

• алюминиевые;
• стальные;
• биметаллические.

Каждая из разновидностей обладает уникальными характеристиками.

Стальные трубчатые секции

Многие модели из стали обладают элегантным дизайном. Однако конструкции неустойчивы к гидравлическим ударам. При этом швы начинают протекать, т.к. при изготовлении применяется метод точечной сварки.

Модели из качественной стали толщиной от 1,5 до 2 мм после полимеризации внутренних поверхностей устойчивы к коррозии.

Технические параметры стальных трубчатых батарей:

1. Температурный показатель рабочей среды — 95˚С.
2. Рабочее давление составляет от 10 до 15 атмосфер. Показатель зависит от конфигурации, толщины материала и производителя.
3. Кислотность теплоносителя не имеет значения.
4. Тепловая мощность 1 секции — 150 Вт.
5. Срок эксплуатации — 10-15 лет.

Стальные трубчатые батареи изготавливают нестандартных размеров и форм. При этом используется широкая цветовая гамма. Изделия темного цвета обладают лучшей теплоотдачей.

Однако существуют и интересные цветовые решения — металлик, бронза, перламутр, лакированное дерево. Встречаются и хромированные модели. Изделия относятся к высшей ценовой категории и являются самыми дорогими.

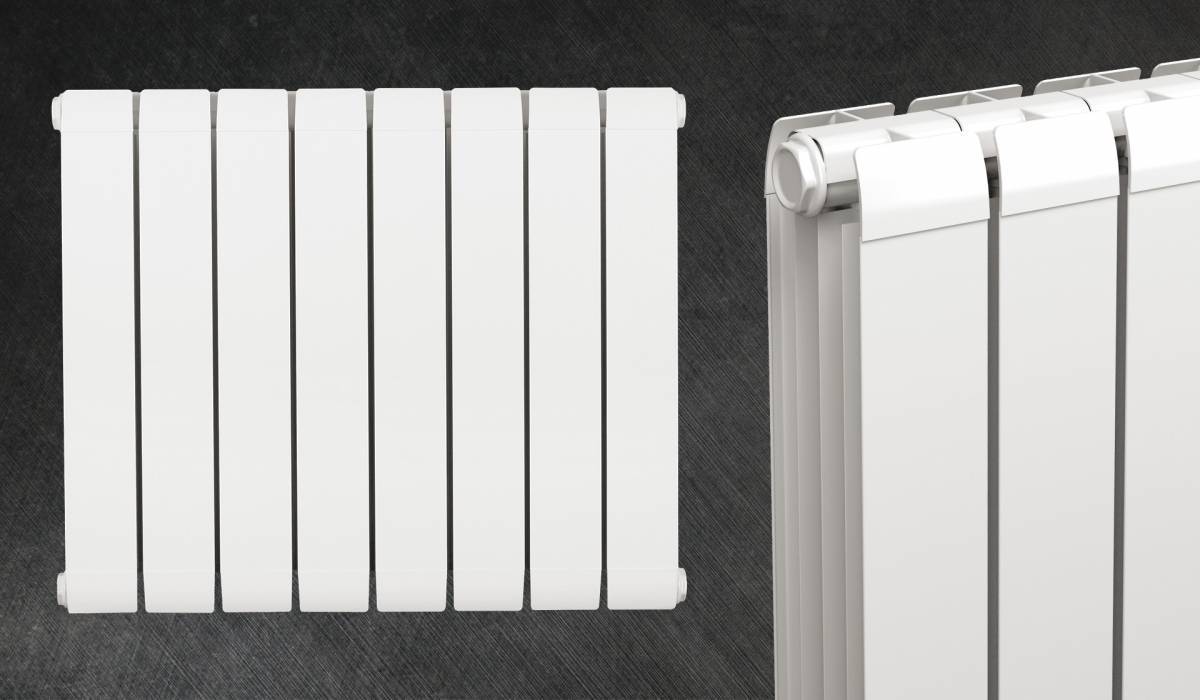

Алюминиевые радиаторы

Обладают элегантными формами, хорошей теплоотдачей. Такие конструкции вписываются практически в любой интерьер. Инерция у таких батарей ниже, а отдача тепла выше.

Технические характеристики:

1. Тепловая мощность одной секции составляет 82-212 Вт.
2. Рабочее давление — 12 атмосфер.
3. Вес одной секции — 1-1,47 кг.
4. Емкость секции — 250-460 мл.
5. Кислотность теплоносителя должна быть меньше 5. Алюминий подвержен коррозии.
6. Максимальная температура теплоносителя — 90 ˚С.
7. Межосевое расстояние (между нижним и верхним коллектором) — 20-50 см, но существуют модели с показателем в 60, 70 и 80 см.
8. Высота конструкции может составлять от 245 до 800 мм.
9. Глубина — 7-10 см. Этот размер зависит от производителя.

Многие производители на трубные радиаторы из алюминия дают гарантию до 10 лет. Алюминиевые модели относятся к низшей ценовой категории.

Биметаллические трубчатые радиаторы

Главное отличие биметаллических изделий заключается во внутреннем строении. Внутри радиатора находится стальной корпус. Изготавливают его из нержавейки. Поверх него установлен корпус из алюминия. Это ограничивает контакт алюминия с теплоносителем.

При монтаже сочетают с трубами из полипропилена. Их запаивают при помощи специального оборудования, что исключает протечки. К тому же организовать отопление дома с применением таких труб можно самостоятельно.

Технические характеристики:

1. Хороший биметаллический радиатор по теплоотдаче сравним с чугунным. Одна секция дает 150-200 Вт.
2. Заявленное рабочее давление — 35-40 атмосфер.
3. Максимальная температура теплоносители — 95 ˚С.
4. Кислотность теплоносителя не имеет значения. Материал не подвержен коррозии.
5. Емкость секции — 0,3 л.
6. Высота секции — 431 или 581 мм.
7. Глубина — 85 мм.
8. Ширина секции — 80 мм.
9. Межосевое расстояние — 200, 350 или 500 мм.
10. Гарантия — до 25 лет.

Биметаллические модели относятся к средней ценовой категории и считаются не самими дорогими.

Как правильно выбирать радиаторы для квартиры?

Радиаторы должны не только выполнять свои функции, но и вписываться в интерьер

Выбор радиатора для квартиры – это ответственный шаг. Не все виды отопительной системы, представленной на современном рынке, подходят. Некоторые приборы не способны выдерживать нагрузку и гидроудары, которые нередко встречаются в наших коммунальных службах

Здесь важно учитывать не только материал, но и предельную нагрузку радиатора

Кроме того, для эффективной работы отопительного прибора и максимальной его теплоотдаче, необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры, необходимо учитывать следующие факторы:

• Общую площадь квартиры. Исходя из этого параметра, необходимо подбирать мощность радиатора.
• Максимальное давление в отопительной системе. Каждый прибор обладает своей предельной нагрузкой.
• Материал и максимальная температура, которую способен выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого, необходимо рассчитать количество секций и общую длину прибора.
• Общий дизайн и стиль батарей.

Подбирая батареи для своей квартиры, не нужно быть излишне рачительным. Низкая цена может стать причиной холода в помещении, да и срок службы у недорогих радиаторов не превышает 5-6 лет.

При возникновении аварии в отопительной центральной системе, дешевые батареи могут быстро выйти из строя из-за гидроударов.

В заключение статьи, предлагаем вам очень подробную лекцию по выбору радиаторов в квартиру.

Виды радиаторов по форме исполнения

Мощность радиатора зависит от площади его теплоотдачи

Нагревательная способность батарей зависит от площади обмена, поэтому конструктивное исполнение имеет значение.

На выбор формы влияют факторы:

• высота потолков и площадь комнаты;
• максимальное давление в отопительной магистрали;
• продолжительность эксплуатации (долговременная или периодическая);
• мощность котла, материал труб, характеристики других приборов в системе;
• химический состав и физические свойства энергоносителя.

Радиаторы выбираются в виде секций, панелей, пластинчатые и трубчатые типы. Влияет климат в регионе и требуемые условия отопления, присутствие агрессивных факторов, стоимость батарей.

Секционные радиаторы

Примерный расчет количества секций радиаторов по площади помещения и высоте потолков

В теплообменниках соединяются секции одного типа, которые внутри имеют 2 – 4 канала для движения воды. Сборные элементы выполняются из алюминия, стали, чугуна различной формы и длины. Нагрев помещения координируется количеством и размером секций.

Сборные батареи передают тепло конвекцией и излучением, работают экономично, на них устанавливаются ручные и автоматические регуляторы температуры, краны, клапаны. Изделия стоят недорого, возможность выбора межосевого расстояния делает их популярными для разных строений.

К недостаткам относится опасность появления протечек при резком скачке давления, сложности с прочисткой внутренних каналов и наружной уборкой межсекционного пространства.

Трубчатые батареи

Конструкция трубчатых батарей. Мощность зависит от диаметра труб

Конструкция радиатора в разрезе включает 1 – 6 вертикальных коллекторов, которые объединяются верхней и нижней трубой, теплоноситель циркулирует беспрепятственно. Передача тепла зависит от диаметра труб и габаритов теплообменника (0,3 – 3,0 м). Установки выдерживают давление до 20 атм.

Панельные модели

Панельный радиатор с рифленой поверхностью

Панельный радиатор выглядит как два сваренных между собой щита из металла. Внутри пластин есть вертикальные каналы для оборота энергоносителя, а снаружи крепятся ребра, которые увеличивают поверхность отдачи тепла. Панели располагаются в 2 или 3 ряда, материалом служит сталь.

Преимущества моделей:

• малая инерционность делает возможным быстрое реагирование на смену внешней температуры;
• из-за легкости не требуются массивные крепления;
• компактные приборы размещаются в любой части комнаты;
• низкая цена.

Для нагрева модели нужно вполовину меньше воды, чем для секционной батареи. Недостаток в том, что панельные установки не выдерживают высокого давления в магистрали, в систему должен заливаться очищенный энергоноситель без грязи и примесей. Некачественная прокраска стыков ведет к коррозии и протечкам.

Пластинчатые

Мощность пластинчатого радиатора зависит от количества пластин

Принцип работы радиатора заключается в конвекционном обмене. Теплообменник представляет собой сердечник с зафиксированными ребрами из тонкого металла. Внутренние трубки служат для передачи воды. Этот вид радиаторов ставится в производственных и общественных зданиях, многоквартирных строениях с централизованной магистралью.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м2
• алюминиевый — 1,9-2,0м2
• чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Какой лучше выбрать радиатор отопления для частного дома

Радиаторы являются конечными устройствами в схеме автономной системы отопления коттеджа, большого особняка или любого частного дома. Выбор радиаторов определённого класса и вида во многом зависит, из какого стройматериала возведено здание.

Если принять во внимание, что дома бывают каменными, кирпичными, железобетонными и деревянными, то и требования к батареям будут отличаться. Выбираем радиатор отопления// FORUMHOUSE

Watch this video on YouTube

Выбираем радиатор отопления// FORUMHOUSE

Watch this video on YouTube

Каменные, кирпичные, блочные, железобетонные

Дома, сложенные из кладочных стройматериалов, обладают высокой степенью противопожарной безопасности и влагоустойчивостью. В них лучше устанавливать радиаторы автономной системы водяного отопления. Газовые и электрокотлы обладают большим КПД, чем твёрдо-жидко топливное оборудование.

При котельном оборудовании, работающим на твёрдом и жидком топливе, для отопления вполне будут подходить трубчатые, биметаллические и пластинчатые батареи.

Деревянные частные дома

В каркасно-щитовых домах и срубах водяное отопление не устанавливают. Это связано с тем, что в случае прорыва трубопроводов древесина быстро напитается влагой и в конце концов придёт в полную функциональную негодность.

Хотя бывают исключения, несмотря на большой риск. Поэтому для отопления деревянных домостроений применяют электрические радиаторы.
