Чертежи дачных туалетов
Чтобы построить хорошую уборную в саду, нужен подробный чертеж туалета для дачи с размерами. Есть много чертежей под разные виды нужников, так что не приходится ничего придумывать самостоятельно. Схема дачного туалета с указанными размерами сильно упрощает строительство и экономит много времени.
Скворечник

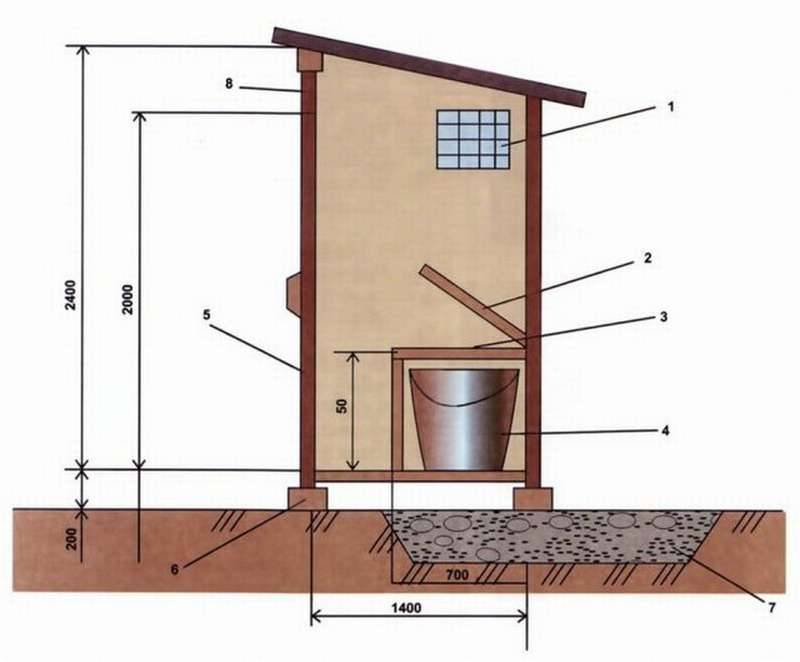

Чертеж туалета «Скворечник» Туалет-скворечник – это самая популярная ввиду своей простоты конструкция. Чертеж туалета элементарен, модель действительно напоминает домик для птиц. Это прямоугольная вертикальная кабинка с односкатной крышей с небольшим уклоном к задней стене.
Чтобы построить скворечник, достаточно установить каркас и обшить его любым стройматериалом, а спереди установить простую дверь. Такой туалет полностью делают из дерева.
Избушка

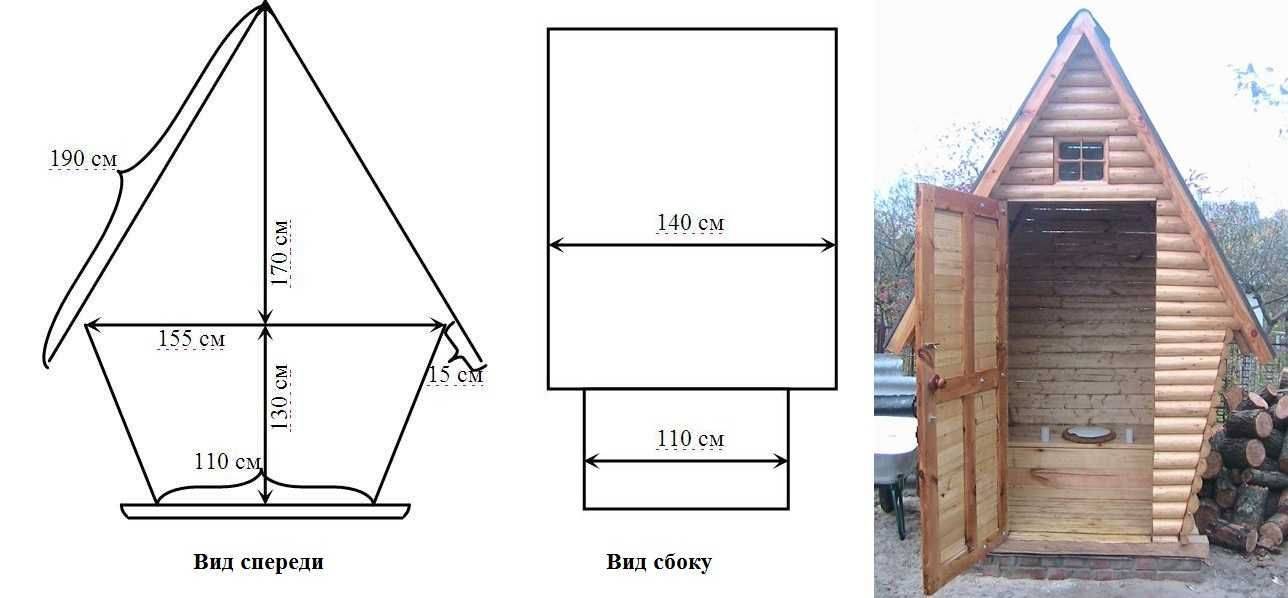

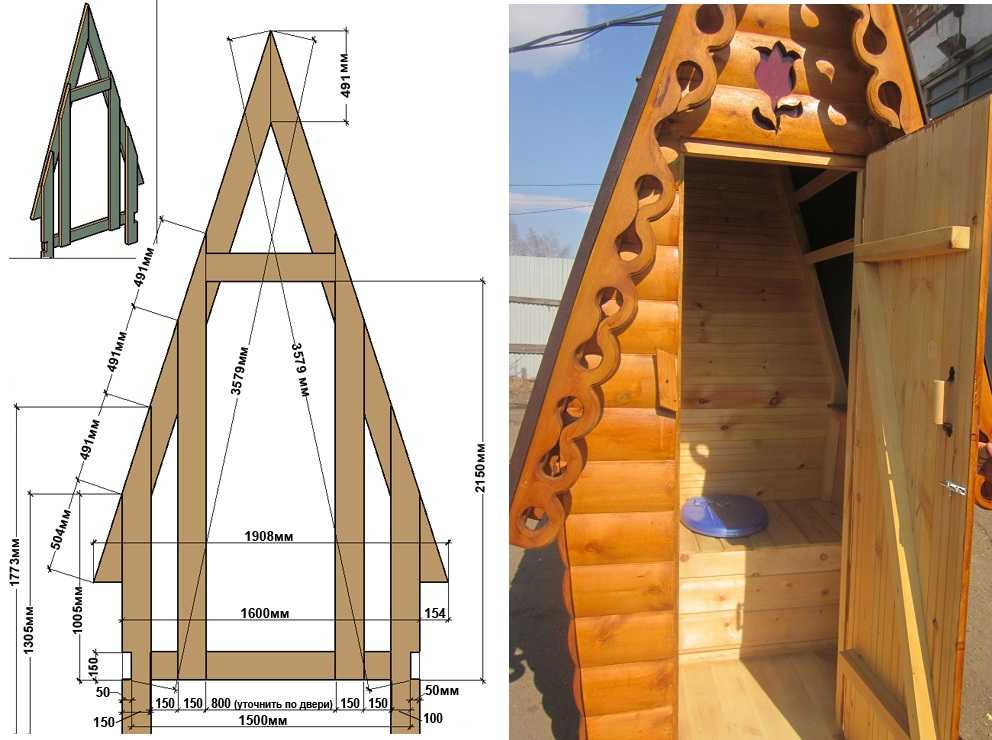

Чертеж туалета «Избушка» Избушка, или теремок – это ближайший родственник скворечника. Они очень похожи, но разница в том, что крыша у избушки двускатная. Нужно очень тщательно и точно строить туалет-теремок по размерам на чертеже, иначе есть риск, что крыша готового сооружения будет «перекошена» в одну сторону.
Этот нужник делают немного расширяющимся кверху. Строят его из деревянного бруса, обшивают тоже деревом. Если отделать сооружение «под сруб», то благодаря симпатичной форме оно будет выглядеть как настоящий теремок.
Шалаш
Чертеж туалета «Шалаш» Отхожее место в виде шалаша очень легко построить. Это двускатная постройка, напоминающая по форме вигвам. Такой чертеж дачного туалета из дерева с размерами позволяет сэкономить стройматериалы и время, требуемое для возведения.
Делают шалаш из дерева, металла или даже шифера. Плюс такой постройки – в том, что она не похожа на туалет, и любопытные прохожие, заглядывая через забор, могут принять ее за хранилище садового инвентаря.
Домик
Чертеж туалета «Домик» Туалет-домик похож на избушку, но, в отличие от нее, не расширяется кверху. Прямоугольную кабинку венчает простая двускатная крыша, благодаря которой туалет выглядит уютным.
Габариты туалета для дачи примерно одинаковы для всех моделей, и домик – не исключение. Строить его лучше всего из дерева, чтобы он выглядел эстетичнее, но и обшитый металлом домик тоже не сильно портит вид на дачный участок.
Выбираем тип туалета
Прежде чем сделать туалет на даче своими руками, выбирают тип будущей конструкции. Обычно используют один из следующих вариантов: клозет без ямы, постройка с выгребной ямой или сортир с септиком. Уличный туалет с выгребной ямой будет одновременно системой для производства компоста.
Дачный туалет без ямы
На участке с высоким уровнем грунтовых вод строим туалет на даче своими руками без выгребной ямы. В сооружение прямо под унитазом устанавливают специальный резервуар для сбора отходов. Обычно используют ведро или бак из пластика либо металла. Для уничтожения неприятного запаха отходы посыпают адсорбирующим порошком – песком, опилками, торфом или древесной золой. По сути, торфяной туалет является самодельным вариантом заводского биотуалета.
Достоинство конструкции без сливной ямы:
- мобильность сооружения и возможность его перемещения в другое место;
- вариант подходит для участков с высоким УГВ;
- простота монтажа;
- нет строгих требований по размещению на участке и санитарным разрывам;
- возможность полного и быстрого демонтажа;
- это бюджетный туалет.
Дачный туалет с ямой
Самый часто используемый вариант – клозет с выгребной ямой. Под постройкой делают специальную яму, в которой накапливаются отходы. По мере заполнения выгреба вызывают ассенизаторов для удаления нечистот. Главное преимущество конструкции с ямой в том, что ее можно длительное время не обслуживать, а при использовании только в дачный сезон откачка отходов вообще не понадобится. Данный вариант удобен и тем, что в одной постройке легко объединить душ и клозет, ведь сточные ямы нужны обоим. В этом случае существенно сокращаются масштабы земельных работ и расход строительных материалов.
Преимущества конструкции с выгребной ямой:
- возможность устройства фильтрационной системы для самостоятельного удаления стоков;
- клозет можно эксплуатировать круглый год;
- при устройстве фильтрационной системы не нужно вызывать ассенизаторов и обеспечивать им подъезд к сооружению.
Недостатки заключаются в больших временных затратах на возведение постройки и устройстве слива. Такая яма обойдется дороже. Вариант с системой фильтрации не подходит для участков с высокими грунтовыми водами.
Дачный туалет с септиком
Если использовать септик для туалета, то в нем удобно производить компост для удобрения огорода. Органическое удобрение будет нелишним на любом огороде, а делать его можно по ускоренной технологии. В конструкции ямы предусматривают специальную дверцу для удобства извлечения удобрения. При использовании варианта с септиком обязательно возводят фундамент под туалет на даче.
Виды дачных туалетов и их чертежи
Перед тем, как приступить к постройке уличного туалета из профнастила, необходимо выбрать, какой из видов вам подходит лучше всего. От этого напрямую зависит конструкция будущего строения, в том числе и количество подготовительных работ.
Обычно выделяют следующие типы дачных туалетов:
- Биотуалет: компостирующий торфяной и электрический, химический, биологический.
- Пудр-клозет.
- Люфт-клозет.
- Классический туалет на даче с выгребной ямой.
Установка биотуалета — наиболее простой вариант, однако далеко не самый дешевый. Ему не нужна выгребная яма, и он не требует подключения к каким-либо коммуникациям — за исключением электрического, которому необходимо питание от сети. Благодаря этому, дачный туалет из металлопрофиля на основе биопереработки отходов сводится просто к возведению стен и крыши. Недорогой и простой в реализации проект дачного туалета из профнастила этого типа приведен ниже.
Пудр-клозет — это также дачный туалет без выгребной ямы. Для накопления отходов под стульчаком устанавливается обычное ведро, бочка или любой другой контейнер, который легко извлечь, чтобы выкинуть содержимое. По сути, это тот же биотуалет, однако нечистоты засыпаются после каждого применения вручную. Кроме того, в качестве наполнителя или «пудры» может выступать не только торф, но и более распространенные материалы: зола из костра, древесные опилки, измельченная сосновая кора.
Это — самый дешевый тип дачного туалета, но и самый неудобный, поскольку емкость необходимо опорожнять регулярно и достаточно часто. Ниже приведен чертеж туалета из металлопрофиля этого типа.
Люфт-клозет — это вариант уборной на даче с выгребной ямой, однако в качестве нее используется полностью герметичный, вкопанный в землю контейнер, предназначенный для чистки ассенизаторами. Сделать этот дачный туалет из металлопрофиля своими руками сложнее всего. Отведение нечистот в этом случае осуществляется с помощью канализационной трубы, для чего необходимо обеспечить водяной слив. В качестве контейнера можно использовать как обычные баки, так и септики или установки глубокой биологической очистки. Такой дачный туалет из профнастила будет максимально приближен к городским удобствам, но и обойдется дороже всего — как в строительстве, так и в обслуживании.
Последний тип — уличный туалет с выгребной ямой — наиболее распространен на дачных участках. Его сложнее обустроить, однако и чистить придется редко — раз в несколько лет, а если речь идет о сезонном использовании, то и раз в 10-20 лет — далеко не предел. Именно то, как сделать туалет из профнастила этого типа, я расскажу в этой статье.
Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению
Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.
Что понадобится для работы
Перед тем, как сделать уличный туалет, нужно подготовить:
- обрезную доску;
- металлическую бочку для ямы;
- цементно-песчаные блоки 25×18×19 см в качестве основания;
- брус 40×60 мм;
- уголки, саморезы;
- гидроизоляцию;
- строительный уровень;
- профнастил;
- отработанное масло.
Устройство выгребной ямы для туалета на даче
Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.
| Иллюстрация | Описание действия |
ФОТО: smartremstroy.ru | Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом |
ФОТО: masterhost.ru | Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки |
ФОТО: agronomu.com | Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет |
ФОТО: kanalizaciya-stroy.ru | Установить бетонные кольца, для их монтажа потребуется привлечение крана |
ФОТО: strojdvor.ru | Залить монолитную конструкцию |
Дачный туалет своими руками: пошаговая инструкция от а до я
Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.
| Иллюстрация | Описание действия |
| Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом | |
| Залить цементно-песчаным раствором пустоты | |
| Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали | |
| Укрепить конструкцию саморезами с наружной стороны | |
| Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами | |
| После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность | |
| Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень | |
| Установку каждого блока нужно проверить уровнем | |
| Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки | |
| Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию | |

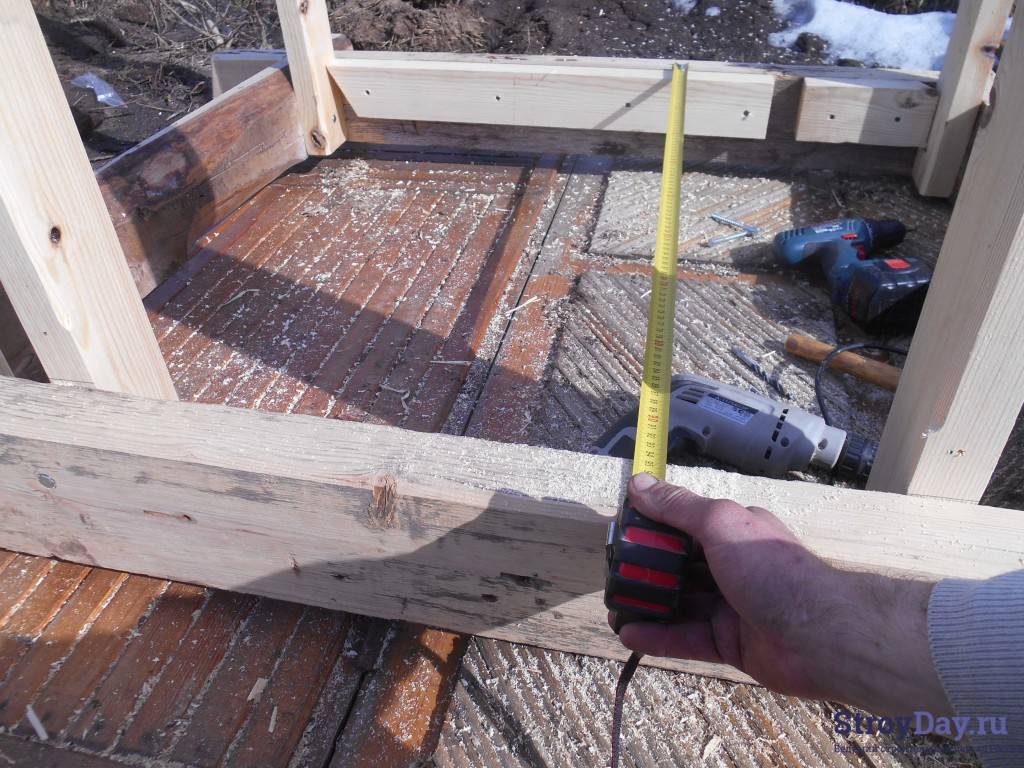

| Из бруса 40×60 мм установить на уголки вертикальные стойки | |
| На высоте 90 см закрепить уголки, на них уложить горизонтальный брус | |

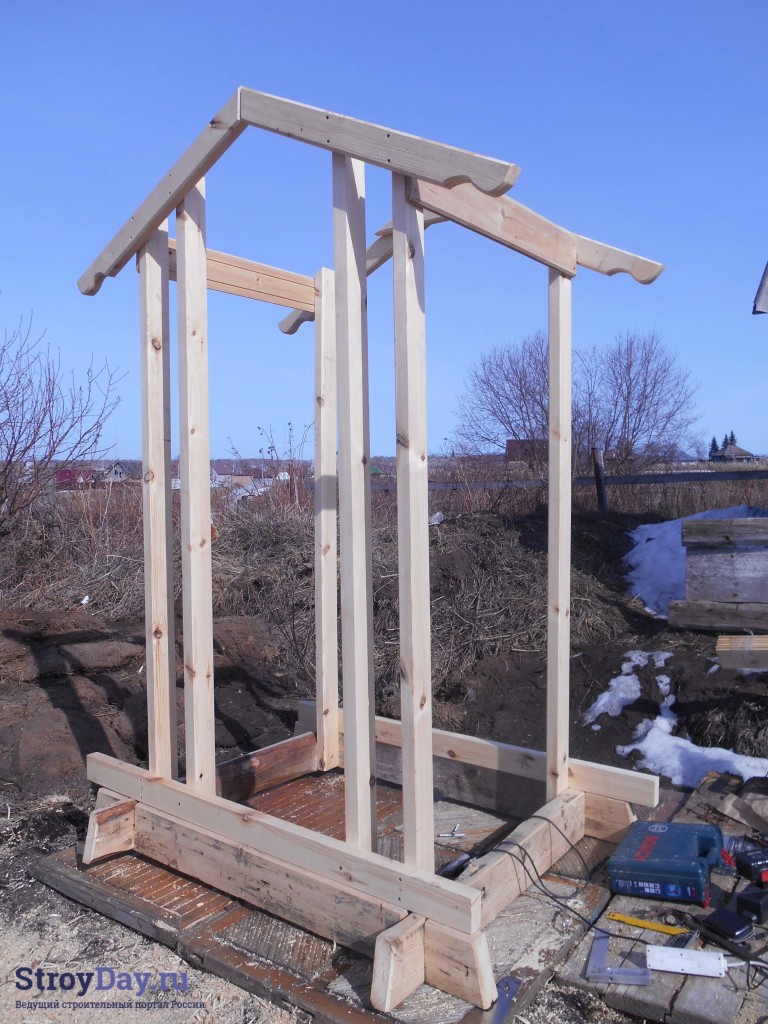

| Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек | |
| Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см | |
| Обшить каркас туалета снаружи | |
| Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм | |
| Покрыть все доски отработанным маслом | |
| Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй |
Более подробно весь мастер-класс можно посмотреть на видео:
Watch this video on YouTube
Как своими руками установить вентканалы в дачном туалете: фото и чертежи
Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.
Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.
Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.
Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.
ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru
Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:
Watch this video on YouTube
Выбираем дизайн
И пусть ваш туалет будет самой простой постройкой, его надо красиво оформить. Тем более, что сегодня найти чертёж и подобрать дизайн по вкусу не проблема. И будет очень оригинально и эффектно, когда на дачном участке туалет будет иметь форму избушки или сказочного домика.
Здесь, главное, включить свою фантазию! Например, есть несколько прекрасных вариантов, соорудив которые, не стыдно будет показать их гостям либо соседям.
- Форма «Шалаш». Такая постройка не нуждается в больших тратах. В результате «шалаш» получается прочным, ему не страшен ветер и природные осадки. Из недостатков отмечаем тесноту внутри, а также потребуется на участке выделить много места.
- «Скворечник». Места на участке займёт минимум, также средств на постройку уйдёт мало. Построить сможет и новичок, настолько несложные работы при возведении. Минусы: продувается ветром, не держит зимой температуру, саму конструкцию надёжной назвать нельзя. Но, на сегодня это один из самых популярных видов построек на дачных участках.
- «Домик». Для постройки не понадобится много стройматериала и земли под строение. Похож «домик» на «скворечник», только его можно утеплить и сделать более прочным. Для украшения обычно используют как покупные декоративные элементы, так и сделанные своими руками.
- «Избушка». У этой постройки оригинальный и эффектный вид. По устойчивости, надёжности и защищённости «избушка» превосходит остальные конструкции.
По форме крыши различают: односкатные и двускатные. К односкатным принадлежит «скворечник». К двускатным крышам принадлежат остальные перечисленные постройки. И сегодня они приобретают всё большую популярность.
Когда выбран вариант постройки, то определиться надо с размерами. Обычно глубина туалета составляет 1,5 метра. Для «скворечника» и «избушки» ширину рекомендуют 120 см, для «шалаша» примерно 150 см.
Также надо учитывать, что у всех видов туалетов общий недочёт – не закрывающаяся дверь. Поэтому, если нужна надёжная, защищённая от порывов ветра постройка, то на двери навешивают потайные либо амбарные петли.
Тип «Избушка»
Рассмотрим, как можно сделать своими руками такой туалет на даче.
Возведение подобной конструкции состоит из нескольких этапов:
- Строительство и укрепление стенок выгребной ямы.
- Возведение стен туалета.
- Обшивка и утепление.
- Установка крыши и кровля её профнастилом.
- Монтаж двери и необходимой фурнитуры.
Понадобится для работы:
- шесть метров деревянного бруса 10×10 см;
- 16 м брусков 5×5 см;
- для обшивки нужны 4 листа ориентированно-стружечной плиты (OSB) не меньше 9 мм;
- дюймовые доски 40 м, шириной 18 см;
- доски для пола, толщина 3 см;
- кровельный материал с волокнистым наполнителем, 3 листа;
- и по мелочам: гвозди, сиденье на унитаз, куски бруса на обрешётку, саморезы, пропитка для древесины.
Для работы нужно: ножовка, рулетка, молоток, строительный уровень, шуруповёрт, электролобзик, рулетка.
Установка двери и устройство стульчака
Перед монтажом двери нужно рассчитать все её размеры, чтобы она хорошо села на своё место. Вешается дверь в дачном туалете на 2 или 3 петли. Чтобы она закрывалась изнутри, можно предусмотреть шпингалет. Чтобы в туалете не было темно, можно установить там лампочку. Если такой возможности нет, отличным вариантом будет небольшое окно, вырезанное на двери. Оно также станет дополнительной вентиляцией. Размер окна не должен быть слишком большим.
Стульчак делается из досок или вагонки. Обшивается ими ранее сделанный каркас. Стульчак можно покрасить по окончанию всех монтаж работ. Посередине него вырезают отверстие небольшого размера для удовлетворения нужды.
Строительство туалета с выгребной ямой
Если вы строите такой туалет для дачи своими руками — пошаговая инструкция начинается с устройства накопителя.
Рытье котлована. Его объем обычно рассчитывается, исходя из условий использования (количество людей, периодичность и длительность посещений дачного участка и пр.). Обычно котлована глубиной 2 метров бывает вполне достаточно. Сечение такой ямы – квадрат со сторонами в 1 метр или круг диаметром один метр. Эти параметры можно немного увеличить с учетом необходимости укрепления стен ямы.
Выполнение дна. Самым простым способом может стать засыпка дна щебнем или гравием. Однако такой способ не исключает частичного проникновения отходов из туалета в почву. Если грунтовые воды расположены на участке близко к поверхности земли, дно лучше выполнить непроницаемым, например, залив его бетонным раствором.
Укрепление стен. Укрепить стены выгребной ямы под туалет на даче своими руками можно кирпичной кладкой, бетонными кольцами или бетонным раствором, используя технологию заливного строительства (раствор постепенно, не более 50 см в высоту за раз, заливается в опалубку)
Во всех случаях важно обеспечить герметичность конструкции (заполнить швы между кольцами, избегать пропусков при выполнении кирпичной кладки). Для защиты поверхностных вод на участке от попадания в них нечистот стены можно оштукатурить или покрыть гидроизоляционным слоем для большей надежности.
После этого над ямой воздвигают выбранную конструкции домика. Чаще всего в таких случаях устраивается деревянная конструкция.

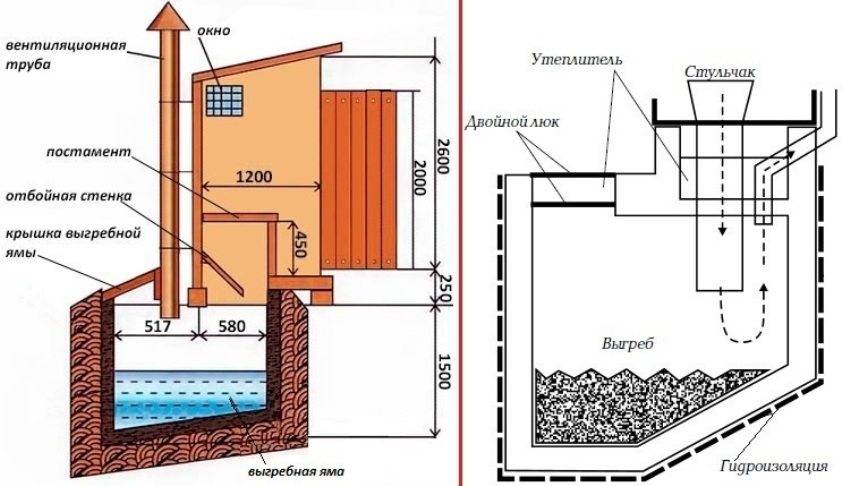

Схема деревянного туалета
Строительство деревянного домика пошагово
- Разметка прямоугольника будущего домика на местности и обустройство столбчатого фундамента. Для этого в отмеченных углах строят из кирпича опорные столбы, которые впоследствии покрывают гидроизоляционным материалом (например, рубероидом).
- Подготовка деревянных балок для каркаса: раскрой, грунтовка (возможно, с предварительной пропиткой противогнилостными составами), покраска. Тщательная подготовка деревянных элементов конструкции защитит их от влаги и продлит срок службы постройки.
- Сборка рамы и установка ее на фундаментные столбы.
- Установка на раму с помощью металлических пластин и болтов вертикальных опор. Положение каждой из них необходимо проверить уровнем перед тем, как выполнить жесткое крепление.
- Монтаж дверных вертикальных стоек с проверкой уровнем.
- Монтаж балок для крыши.
Установка дополнительных вертикальных балок между опорами для удобства обшивки (при необходимости).
- Обустройство кровли туалета – настил рубероида и установка шифера, профнастила или другого кровельного покрытия.
- Наружная обшивка каркаса (материалом для этих целей могут служить доски или вагонка). Оптимальный шаг при обшивке досками – 15 см.
- Обшивка каркаса изнутри.
- Установка подиума-сидения с вырезанным отверстием. Для этих целей внутри домика над ямой собирается еще одна каркасная конструкция соответствующей формы.
- Сборка и навешивание двери.
- Подведение электропроводки и установка светильника и выключателя для удобства посещения туалета в сумерках или ночью.
- Выполнение отверстия над дверным полотном для естественного освещения днем.
- Установка сидения с плотно прилегающей крышкой на подиуме. Закрытая крышка снизит вероятность появления неприятных запахов.
При постройке туалета на даче выгребная яма может выходить за его пределы с задней стороны и оснащаться крышкой для удобства очистки
Вентиляция туалета
Несмотря на то, что правильное устройство дачного туалета своими руками позволяет минимизировать появление неприятного запаха, а многие модели исключают возникновение гнилостных процессов в массе отходов, туалет на даче, сделанный с выгребной ямой, или другая конструкция должны обеспечиваться вентиляцией.
Вентиляционная труба заводится в накопитель не менее, чем на 15 см. Для этих целей хорошо подходят легкие и прочные пластиковые канализационные трубы диаметром 100 мм. Для устойчивости их крепят с наружной стороны на стене строения при помощи металлических хомутов. Вентиляционная труба должна возвышаться над крышей примерно на 50 см. Защита вентиляционной трубы от дождя и мусора происходит при помощи установленного на конце трубы дефлектора.
Организация выгребной ямы
При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.
Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора
Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов. Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления
Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.
Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.
Ямы для туалета на даче своими руками конструируются из:
- кирпича;
- пластикового бака;
Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.
Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.
Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.
Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:
- Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
- Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.
Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.
При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик
Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича. Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли
К ним в дальнейшем будет привязан бак
Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.
После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.
Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.
