Использование
Подобного рода оборудование чаще всего используется для отопления частного дома. Его особым образом монтируют в систему, соблюдая при этом ряд требований:
https://youtube.com/watch?v=3SfAoszTeVM
- площадь помещения котельной должна составлять более 7 м2, и все комнаты дома должны быть обеспечены притоком воздуха;
- напольные покрытия дома должны быть негорючие;
- котел должен располагаться на расстоянии 0,5 метра от стен котельной, а под него кладут металлический лист, который также защитит от возгорания;
- дымоходы должны иметь требуемый диаметр сечения в соответствие с рекомендациями производителя;
- электродвигатель и системы автоматики лучше изолировать от любого нагревания.
Таким образом, котлы на угле являются прекрасной альтернативой устоявшимся системам отопления частного дома.

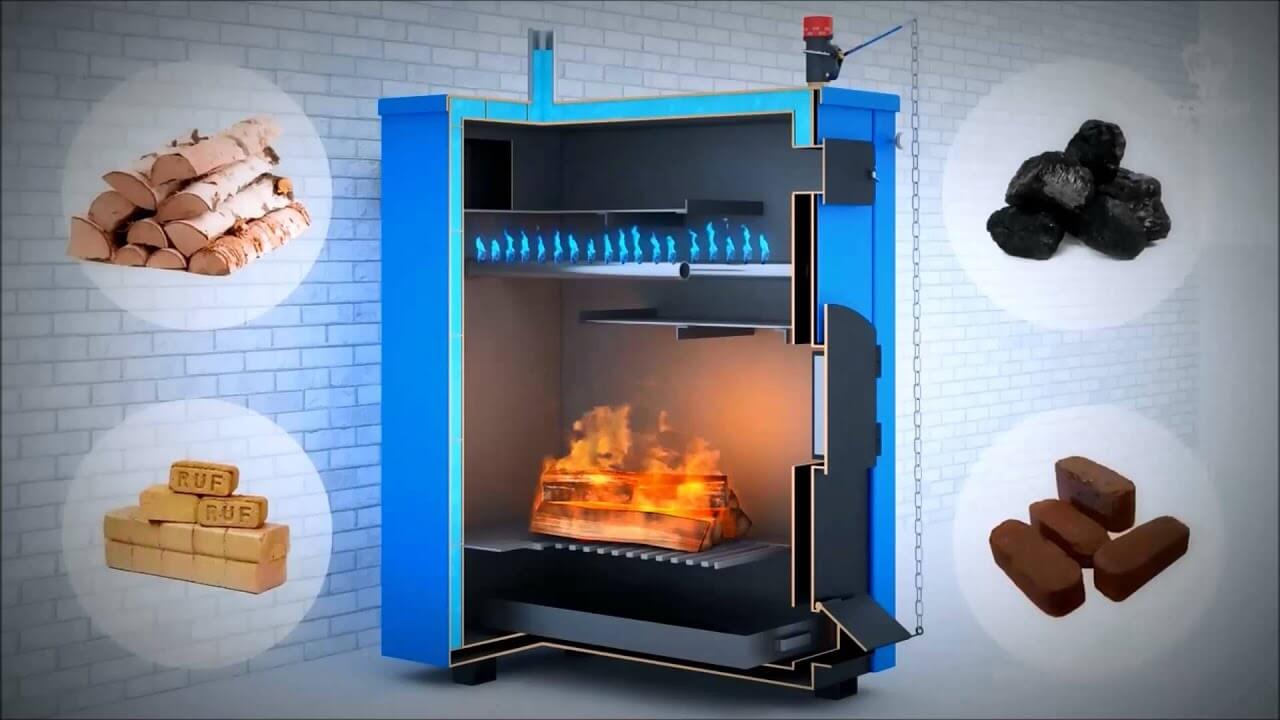

Конструкция и принцип работы
Твердотопливный котел — энергетический устройство, напольного размещения, цилиндрической либо прямоугольной формой. Предназначается для производства тепловой энергии на нужды отопления и ГВС, путем сжигания твердых видов топлива: уголь, дрова, брикеты, пеллеты и других энергетических отходов промышленного производства.
Практически все твердотопливные агрегаты имеют равную базовую конструкцию, которая отличается только размерами и конфигурацией некоторых функциональных узлов. Обычно конструкции такого отопителя состоят:
- Топочная камера с дверкой для загрузки топлива.
- Колосниковая решетка, для удержания горящего топлива.
- Зольная камера со створкой, для сбора твердых остатков горения.
- Водяная рубашка или подогреватель для контура отопления и ГВС.
- Дымоотвод с заслонкой.
- Автоматический блок управления и защиты.
- Патрубки на подаче и обратке теплоносителя для обвязки с внутридомовой системой отопления.
Для пиролизных котлов, которые работают на минимальном количестве дутьевого воздуха, потребуется дополнительная камера для сжигания пиролизного газа. Имеются также конструкционные отличия для котлов длительного горения, в которых сжигание происходит сверху вниз.
Основной принцип функционирования отопительного агрегата:
- Загрузка топлива в топку в ручном или автоматическом режиме.
- Процесс розжига топлива в ручном или автоматическом режиме;
- Процесс горения и передача тепловой энергии водяному теплоносителю в контуре отопления или ГВС.
- Вывод отработанных дымовых газов через дымоотводящую систему в атмосферу с применением естественной или принудительной циркуляции движения газов.
- Циркуляция теплоносителя по внутридомовой системе отопления с помощью принудительной или естественной циркуляции движения теплоносителя.
Преимущества котлов данного типа
Как уже было сказано выше, современный котел на угольном топливе имеет много общего с классической русской печью. Но если жарко натопленный кирпичный очаг прогревает воздух в доме напрямую, то угольный котел нагревает воду, которая потом циркулирует по радиаторной системе отапливаемого помещения.
Во всем остальном твердотопливные котлы для отопления частного дома воплотили универсальность исконной русской предшественницы. К примеру, они неприхотливы в выборе горючего материала и позволяют зарядить дрова, брикеты, пеллеты, опилки, отходы бумаги, ветошь, что само по себе является неплохой идеей для утилизации горючего мусора.
С другой стороны, конечно, эксплуатация котла на «подножном» топливе требует большего контроля: придется следить за показаниями приборов и чаще пополнять бак. А поскольку такое сырье горит неравномерно, то в радиаторной системе возможны и перепады температуры. Не говоря уже о том, что неприспособленный в качестве топлива мусор оставляет нагар и сажу, которые надо очищать.
Поэтому, не смотря на обилие бросового топлива, рачительные (читай ленивые) владельцы приобретают большой запас угля длительного горения. На таком источнике тепла печь может работать несколько суток, не требуя дополнительного обслуживания, чистки и даже дозаправки.
В отличие от русской печи, которая требует соблюдения определенной технологии растопки, угольный котел предельно прост в использовании – достаточно открыть топку и подкинуть уголь внутрь
Эта операция требует минимум предосторожностей, особенности установки и эксплуатации угольного котла подразумевают, что все потенциально опасные процессы контролируются в автоматическом режиме
Еще одно преимущество угольного котла – это высокое КПД, причем применение современных энергосберегающих технологий повысило производительность новых твердотопливных котлов вдвое по сравнению с угольными печками старого образца.
Конечно, для городского жителя, избалованного централизованным отоплением и водоснабжением, необходимость время от времени загружать бак может показаться утомительной, но только на первый взгляд. Почти все современные котлы, функционирующие на угле, максимально используют возможности одной загрузки, а контроль температуры осуществляют системы датчиков и устройства подачи воздуха.
Благодаря высокой эффективности и безопасности котлы на угольном топливе с успехом используются для отопления коттеджей и дач, жилых домов и офисов. Но, конечно, идеальное применение угольное оборудование находит в частном жилом строительстве, где его поверхность можно использовать еще и для разогрева пищи.
Типы котлов и принцип их работы
Все котлы, работающие на твердом топливе, подразделены на несколько типов, которые отличаются между собой многими показателями. Но по основным характеристикам, их подразделяют на четыре вида:
- Классические;
- Пиролизные котлы отопления;
- Котлы длительного горения;
- Автоматические;
Классические котлы— принцип работы классического твердотопливного котла заключен в том, что тепло дается путем пламенного сгорания топлива. Имеет две дверцы, через одну из которых загружается топливо, через другую — котел чистится от золы и других продуктов горения. Могут работать на двух видах топлива — дрова и уголь.
Отличаются по материалу изготовления теплообменника, могут быть изготовлены из чугуна или стали. Чугун является более приоритетным в плане долговечности, срок его эксплуатации более 20 лет. Из недостатков можно отметить тот факт, что он боится механических ударов и очень чувствителен к перепадам температур, что может привести к разрушению. Стальной теплообменник более устойчив к перепадам температур и повреждениям, но срок его службы значительно ниже — чуть больше 6 лет.
Пиролизные (газогенераторные) котлы— данный вид котла работает по принципу пиролиза, то есть разложения и газификации твердого топлива. Этот процесс происходит при закрытом дымоходе и закрытой камере сгорания. После высвобождения древесного газа, образовавшегося в процессе пиролиза, он направляется в сопло горелки, где смешивается с вторичным воздухом, который накачивает вентилятор. После этого газовая смесь попадает в камеру сгорания, где воспламеняется. Горение происходит при температуре, которая иной раз достигает 1200°, и процесс будет продолжаться до полного сгорания твердого топлива.
Котлы длительного горения— в этом виде котла длительный процесс горения обеспечивается специальными приемами. В настоящее время существует две системы длительного горения (канадская система Булерьян, и прибалтийская Стропува), но вторая не нашла широкого применения за счет дороговизны, сложности эксплуатации и еще множества технических параметров.
Котлы длительного горения можно отнести к пиролизным котлам, но принцип работы будет немного иным. Первая система (Бурельян) представляет собой печь, состоящую из двух камер, где в нижней камере происходит тление и образование газа. После поступления газа во вторую камеру, происходит смешивание с воздухом и дальнейшее полное его сгорание (дожиг топлива). Конструкция подобного твердотопливного котла представляет собой цилиндр, с ввареными в него трубами на половину окружности. Расположение труб снизу-вверх обеспечивает хорошую циркуляцию воздуха, тем самым увеличивая теплоотдачу. Устанавливаются в основном в нежилых помещениях, отлично подойдет для отопления гаража или дачи. Цена на такой котел адекватная, есть возможность выбрать типоразмер, подходящий той или иной площади.
Котел по системе Стропува имеет два цилиндра, один из которых находится внутри второго, по принципу матрешки. Все пространство между ними заполнено водой, которая постепенно нагревается. Внутренний цилиндр системы играет роль топки, куда при помощи распределителя подается воздух. После загрузки топлива, оно начинает прогорать сверху вниз, тем самым нагревая теплоноситель. Заявленная производителем цена, длительное время горения, от 2 до 4 суток, в зависимости от топлива, требуемое остывание котла и дальнейшая чистка перед новым розжигом, удваивают задачу и приносят неудобства. Поэтому данный тип котла не принес широкого распространения.
Автоматические котлы— в данном типе котла процесс загрузки топлива, и очищение от золы полностью автоматизированы. Котел оснащен шнековым или транспортерным бункером для подачи топлива и автоматического очищения от золы. Вариант угольного автоматического котла подразумевает движение пласта горения топлива, которое необходимо для полного сгорания. Для этого, автоматический котел оснащается подвижными колосниками, или рубящими и двигающими механизмами. Параметры нагрева теплоносителя и горения топлива обеспечиваются принудительным наддувом.
В преимущества и особенности автоматических котлов можно включить;
- Не требуют трудоемкого обслуживания и пристального внимания за процессом горения;
- Снабжены, входящим в комплект, регулятором температуры;
- Многие оснащены датчиком, отслеживающим температуру в самом котле;
- КПД автоматического котла составляет до 85% от общего числа;
- Длительная работа, ограниченная только лишь емкостью бункера для автоматической подачи топлива.
Стоит учесть, что и расход топлива, в частности, угля намного меньше, чем в традиционных твердотопливных котлах.
Какое количество угля необходимо на зиму?
Чтобы не остаться без топлива в лютые морозы и не думать, куда деть уголь летом, необходимо оценить ряд параметров перед приобретением того или иного объема.
К ним относятся:
- площадь помещения, материал стен и толщина утеплителя;
- тип окон, дверей, степень их продуваемости;
- разновидность топлива, котла, схема закладки угля;
- перепады температур в регионе, продолжительность холодов.
Как показывает практика, для обогрева кирпичного дома необходимо на 35% больше топлива, чем при отоплении деревянного или строения из газобетонных блоков. Это связано с тем, что кирпич в силу своих характеристик забирает часть тепла. Ориентировочно для дома площадью 90 м.кв., простроенного из шлакобетона с толщиной стен 45 см, при печном отоплении потребуется от 2,5 до 3,5 тонн угля (2/3 объема – «семечко», остальное – антрацит «орех») в зависимости от меняющей температуры. Если же в таком строении нет дополнительного утепления, то количество закупаемого топлива уже будет не менее 6-7 тонн. Деревянный дом из бруса площадью 80 кв.м. при минимальной температуре зимой до -40 °C (около 1,5 месяцев и до -20°C в остальное время) придется отапливать 5 тоннами угля и 5 тоннами дров.
Процесс горения
В зависимости от вида и сорта топливо делится на короткопламенное и длиннопламенное. К короткопламенным относится антрацит и кокс, древесный уголь.При сжигании антрацит выделяет много тепла, но для его розжига требуется обеспечить высокую температуру более легко воспламеняемым топливом, например, дровами. Антрацит не выделяет дыма, горит без запаха, пламя у него низкое.
Длиннопламенные виды топлива сгорают за два этапа. Сначала выделяются летучие газы, которые сгорают над слоем угля в пространстве топки.
После выгорания газов начинает сгорать оставшееся топливо, превратившееся тем временем в кокс. Кокс горит на колосниках коротким пламенем. После выгорания углерода остается зола и шлаки.
Два в одном
Часто с твердотопливным оборудованием соединяется газовый котел: он комфортнее в использовании, но расходы на отопление только газом высоки, поэтому совмещение двух типов обогрева дает и экономию, и удобство.
Соединение двух типов систем ведется с расчетом на защиту от увеличения давления в отопительной схеме. Единственным безопасным решением для совмещения газового и котла на твердом топливе является система с теплообменником, который делит схему на два контура: открытый, нагруженный на теплообменник, и закрытый – газовый котел с теплообменником и батареями. Такая сложная система с лихвой окупится экономичностью и удобством.
Сгорание топлива
Очень важно организовать беспрерывную подачу кислорода к топливу. Чтобы оно сгорало полностью, делается избыточная подача воздуха. Иными словами, объем воздуха должен превышать теоретическое значение
Отрицательной стороной
Иными словами, объем воздуха должен превышать теоретическое значение. Отрицательной стороной
такой подачи является потеря тепла, часть которого просто уходит через трубу.
Эффективность и экономичность отопительной системы с твердотопливным котлом напрямую зависит от вида топлива. Помимо дров и отходов деревообработки в качестве энергоносителя активно используется уголь различных видов. Температура горения угля — один из важных показателей, но следует ли его учитывать при выборе топлива для печи или котла?
Уголь в печи
Разновидности автоматических котлов на твердом топливе
Прежде, чем детально изучить принцип работы данного агрегата, необходимо разобраться какие существуют их виды:
- Классические устройства – традиционный агрегат, который не зависит от энергии. Автоматизация этой установки настраивается вручную благодаря механическим элементам. Что же касается регулировки температурного режима, то она также осуществляется ручным способом (регулируется попадание потока воздуха с помощью специальной заслонки). Эта конструкция может работать на твердом топливе любого вида, что делает ее незаменимой для многих частных строений.
- Комбинированный автоматический агрегат – может функционировать на различных видах твердого топлива. Для этого конструкция устройства предполагает наличие нескольких топок и даже дополнительной горелкой.
- Пиролизный котел – один из самых популярных видов автоматического твердотопливного оборудования. Схема работы системы предполагает использование электроэнергии. Конструкция установки является наиболее удобной в эксплуатации, главное – энергоэффективной. Устройство использует для обогрева температуру сгораемого газа, а не самого угля, что повышает КПД установки до уровня 90%. Единственным недостатком системы является высокая стоимость.
Уникальность пиролизного агрегата состоит в том, что он может продолжать работать в автономном режиме целый месяц. Но в некоторых случаях данный срок может смещаться, в основном это зависит не только от конструкции оборудования, но и от вместительности емкости для твердого топлива и уровня ее наполненности.
Плюсы и минусы отопительных котлов на угле
Достоинства:
- По сравнению с другими котлами на твёрдом топливе, угольные аппараты обладают увеличенным временем горения. Уголь горит примерно в 1,5 раза дольше дров и в 2—3 раза дольше пеллетов.
- Любой угольный котёл работает с разными видами твёрдого топлива. Используются дрова, пеллеты и древесные опилки. Однако, следует учитывать, что мощность аппарата снизится на 25—30%.
- Простота конструкции гарантирует защиту от случайных поломок. Да и целевой ремонт может произвести любой человек, обладающий минимальным набором навыков. Грубо, котёл представляет собой шкаф с несколькими отсеками.
- Уголь — природный материал. При его сжигании в атмосферу не выбрасываются вредные и отравляющие вещества.
- Уголь горит дольше и выделяет больше тепла. Значит, аппарат на таком топливе в несколько раз экономичней его аналогов на другом твёрдом топливе.
Недостатки:
Даже при использовании просушенного топлива, дымоход котла постепенно засорится. Для его очистки придётся вызывать мастера со специальным пылесосом или химическими реагентами, что влечёт дополнительные расходы. Самостоятельно очистить дымоход возможно, но для этого придётся полностью его разобрать.
Цена обычных угольных котлов сопоставима с газовыми моделями. Стоимость на пиролизные аппараты превышает 100—200 тыс. руб. Т. е., если имеется доступ к газу, то покупать угольные нагреватели невыгодно.
Уголь чувствителен к окружающей среде и быстро впитывает влагу
Его хранению нужно уделить особое внимание. Помещение должно быть тёплым и сухим
Использование влажного угля приводит к снижению мощности и затуханию пламени. Кроме того, дымоход засорится быстрее. Модели нагревателей, в которых используется принудительная тяга и автоматика — энергозависимы. В случае отключения электричества, котёл не сможет работать.
Правила эксплуатации
Для эффективной работы отопления важно правильно выбирать топливо, учитывая его плотность, влажность, фракцию, и придерживаться рекомендаций по хранению материалов. Необходимо регулярное техобслуживание оборудования, контроль его работы, соблюдение требований к теплоносителю (его коэффициенту жесткости, химическому составу)
Профилактика перегрева
Превышение допустимых значений температуры нагрева теплоносителя и котельного агрегата в течение длительного времени снижает эксплуатационные сроки котельной установки, увеличивает вероятность аварийной ситуации. Контроль параметра нужен для создания комфортных условий в доме, оптимизации расхода топлива. Перегрев предотвращают установкой клапанов безопасности, с помощью дополнительного встроенного теплообменника или аварийного контура.
Превышение температуры нагрева снижает эксплуатационные сроки котельной установки.
Вывод отработанных газов
Соблюдение правил отвода дыма — основное требование безопасной эксплуатации котла. Для этого выбирают трубу круглого сечения с ровной внутренней поверхностью из нержавеющей стали, асбеста.
Подключение аварийных систем
Элементы аварийных систем в схеме обвязки используются в целях:
- защиты от повышения максимального рабочего давления в системе;
- защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
- предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.
Предохранительный клапан
Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.
Как работает предохранительный клапан
К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.
Аварийный теплообменник
Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.
Перегрев оборудования может произойти в двух случаях:
- при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
- при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.
Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.
Как работает теплообменник
При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.
Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.
Дополнительный контур
Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.
Обвязка котла с дополнительным контуром
При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.
При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.
Термостатический смеситель
Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.
Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).
Установка термостатического смесителя
При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.
Эту схему можно использовать в системах с любым видом циркуляции.
Можно ли сделать твердотопливный котел своими руками из подручных средств?
Качественные фирмы-производители
Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.
Stropuva
Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Они предназначены для работы с деревом, бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.
Stropuva – литовский производитель котлов.
НМК
Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.
Buderus
Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.
Buderus – немецкий котел с автоматическим режимом.
Zota
Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.
Wattek
Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.
Wattek – чешский производитель котлов.
«Теплогарант»
Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.
ACV
Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.
ACV – бельгийская фирма отопительного оборудования.
Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.
«Неделька»
Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.
Wirbel
Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.
Wirbel – австрийский котел долгого горения.
Heiztechnik
Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.
Твердотопливные котлы по виду топлива
По виду топлива котлы на твердом топливе делятся:
- Котлы на НЕ гранулированном топливе;
- Котлы на пеллетах (гранулированное топливо);
- Универсальные котлы.
Котлы на не гранулированном твердом топливе
Не гранулированным топливом являются уголь, торф, древесина. Этот вид топлива загружается в топку вручную с периодичностью 4-8 часов. Периодичность подброса топлива зависит от требуемой температуры, объема топлива и режима горения.
Пеллетные твердотопливные котлы
Пеллетное топливо это гранулы, являющиеся горючим материалом. Гранула (пелплет) изготавливаются из отходов деревообработки (стружки, опилок). Твердотопливные котлы на пелплете относятся к котлам длительного горения, так как снабжены системами подачи гранул, автоматического розжига и контроля температуры нагрева.
Универсальный твердотопливный котел
По названию понятно, что универсальные твердотопливные котлы работают на любом твердом топливе. Эти котлы комплектуются механическими и электронными системами розжига, контроля интенсивности горения. Все это позволяет полностью автоматизировать процесс отопления дома.
Также в основу работы твердотопливных котлов положены разные принципы сжигания топлива.
Материалы
При выборе твердотопливного котла стоит обратить внимание и на материал изготовления: они могут быть сделаны из стали и чугуна. Чугунные твердотопливные котлы устойчивы к коррозии, имеют высокий КПД и почти не нуждаются в чистке
Чугунный твердотопливный котел, как правило, основным видом топлива использует уголь и дрова. Популярностью пользуются отечественные КЧМ и импортные «Solida» от производителя Sime. Но такие бытовые агрегаты обладают одним недостатком – они очень тяжелые и под них нужно закладывать фундамент. Стальные котлы проще в установке и транспортировке из-за веса, но и менее надежны в длительной эксплуатации.

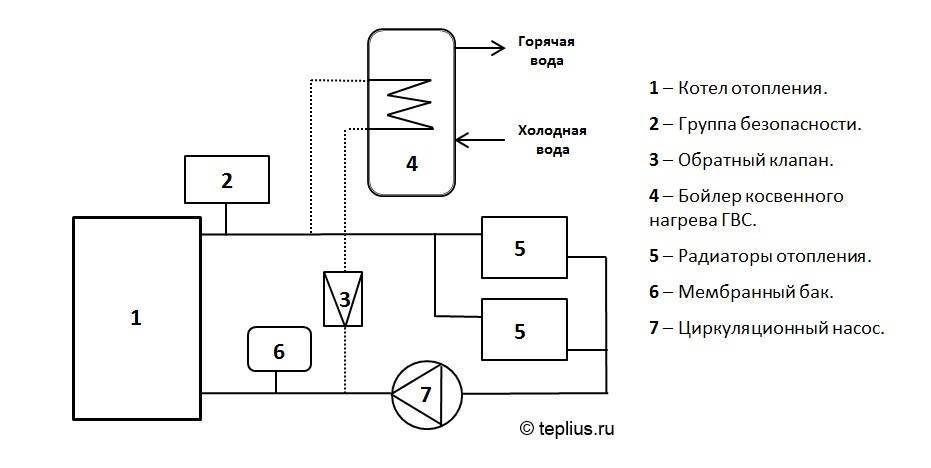

Схема подключения твердотопливного котла отопления
Длительность бесперебойного функционирования аппаратов зависит от того, насколько правильно было проведено проектирование и монтаж. Котлы для водяного отопления на твердом топливе – устройства, нагревающие теплоноситель. Но не стоит забывать, что существуют и дополнительные элементы. Стандартная схема подключения выглядит таким образом:
- агрегат;
- циркуляционный насос – движущая сила, перемещающая воду;
- расширительный бак – такой элемент компенсирует температурные расширения воды;
- буферная емкость – вертикальный бак, главным предназначением которого является аккумулирование избыточного тепла. Система отопления с твердотопливным котлом с использованием буфера – прекрасный вариант, ведь сокращается количество загрузок, улучшается температурный режим работы оборудования, а потребитель обеспечивается горячей водой;
- группа безопасности – три прибора, объединенные на одной консоли: манометр, кран Маевского, предохранительный клапан. Она предназначена для защиты системы от завоздушивания и избыточного давления;
Группа безопасности монтируется выше котла в вертикальном положении
аварийный контур – он обеспечивает нормальную работу системы в нестандартных ситуациях.
Схема отопления с твердотопливным котлом может быть разной, потому что существует много нюансов. К примеру, если система открытого типа, бачок устанавливается в чердачном помещении, на лестничной клетке. В других случаях используются мембранные баки, представляющие собой прочные сосуды, разделенные перегородкой из экологически чистой резины.
Обвязка твердотопливного котла отопления решает несколько важных задач. К их числу относится поддержание температуры теплоносителя, создание оптимальных условий для функционирования оборудования, стопроцентная защита от перегрева, удаление воздуха. Система отопления твердотопливным котлом достаточно сложная, поэтому проектирование и монтаж должны выполнять толковые специалисты.
Как работает автоматический котел отопления?
Автоматизированные твердотопливные установки имеют отличия в функционировании, по сравнению с другими моделями отопительных котлов. Зная эти отличия и особенности, можно правильно подойти не только к процессу выбора системы, но и ее монтажа. В дальнейшем это позволит получить качественную, экономную и эффективную конструкцию для комфортного отопления вашего дома.
Принцип работы твердотопливного котла с автоматикой аналогичен обычному твердотопливному оборудованию. Однако, есть дополнительная деталь в конструкции – бункер для запасов топлива. Этот бункер представляет собой емкость, в которую загружают гранулированное твердое топливо, которое в дальнейшем обеспечивает автономное функционирование системы.
В подобную емкость можно загружать любой вид древесного топлива. Это могут быть пеллеты, опилки, щепа и другие. Необходимо учитывать модель устройства, так как разные конструкции имеют особые требования к величине гранулированного топлива.
В зависимости от выбранного вами режима и количества топлива, находящегося в бункере, установка подберет оптимальные условия горения и обогрева. Главное, чтобы размер и технические параметры древесины соответствовали требованиям к данной модели агрегата. В комплексе это поможет достичь эффективной и бесперебойной работы всей отопительной конструкции.
Когда уголь попадает в камеру сгорания, выделенный газ приводит к нагреву теплообменника, который в свою очередь подогревает жидкость для отопления. В качестве этой жидкости может использоваться, как обычная вода, так и антифриз. Нагревается теплообменник одним из способов: благодаря выделяемому от горения газу или же от непосредственного контакта с огнем. Это зависит от особенностей строения вашего котла.
Газовый прибор в частном доме: требования и основные этапы установки
Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.
Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил СНиП, таких как:
- 41-01-2003 об отоплении, вентиляции и кондиционировании.
- 42-01-2002 о газораспределительной системе.
- 21-01-97 о пожарной безопасности.
- 2.04.08-87 об устройстве котельных.
Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.
Монтаж котла
После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:
- Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
- Подключение дымохода и проверка тяги.
- Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
- При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
- Подключение к газопроводу. Это может делать только специалист газовой службы.
