Установка уличных датчиков движения для охраны периметра

Основные виды по принципу действия

В зависимости от принципа действия различают такие виды устройств:

• Инфракрасные модели.
• Ультразвуковые товары.
• Лазерные новинки.
• Радиолучевые приборы.
• Сейсмические.
• Магнитные.

Инфракрасный тип

Устройство данного типа работает по принципу изменения теплового фона. Основным элементом выступает пироэлектрический сенсор. Инфракрасные модели наиболее распространены среди охранных агентств, и считаются относительно недорогими. Если разбирать устройство, применяется линза Френеля, компактная оптическая система. Инфракрасное излучение, в конечном счете, попадает на участок электрического сенсора. Прибор срабатывает за счёт изменения температуры луча.

Ультразвуковой тип

Модели функционируют за счет отражения радиоволн. В центре датчика имеется генератор, и он выступает приемником электроколебаний. Ультрафиолетовые детекторы отличаются по параметрам, и в первую очередь, учитывается частотный диапазон. Устройство фиксирует колебания, тепловое излучение.

К недостаткам относят восприимчивость к промышленным звукам. Если применяется слабозащищенный корпус, и наблюдаются перепады температуры и влажности, детектора выйдет из строя.

Лазерный тип

Устройства являются новыми и используются на улицах вблизи жилых, коммерческих объектов. У них применяется детектор движения высокой проводимости, модели функционируют по принципу триангуляции, подключается система интеллектуального анализа. За счёт этого происходит точное распознавание движущихся объектов. Сигнал чаще всего посылается по беспроводной связи, дистанционно на пульт.

К основным характеристикам лазерных датчиков относят следующее:

• Разрешение прибора.
• Размеры конструкции.
• Рабочий диапазон температур.
• Проводимость микроконтроллера.
• Количество режимов.
• Точность устройства.

Радиолучевой тип

Датчики данного типа функционируют за счет приемника, который способен улавливать СВЧ-сигнал. Сенсор отслеживает изменения амплитуды, способен анализировать принимающий сигнал. Система автоматически распознаёт посторонние предметы. К недостаткам относят жесткие требования касаемо охраняемой поверхности. Она должна быть ровной, по периметру недопустимы кустарники, деревья.

При установке радиолучевых систем учитывается площадь объекта. На большой территории элементы устанавливаются вдоль ограды. Также рассматриваются варианты с контролем выборочных участков. Вблизи приёмника находится слепая зона, и злоумышленники могут этим воспользоваться. На небольшом расстоянии от земли чувствительность передатчика понижается, поэтому есть ограничения касательно обнаружения людей. В комплекте включаются блоки, которые необходимы для питания системы, они устанавливаются на земле, применяются стойки.

Сейсмический тип

Датчики сейсмического типа устанавливаются под землей, их легко замаскировать. Нарушитель наверняка не сможет распознать устройство. Учитывается защищенность сенсора, улавливаются малейшие колебания. К недостаткам относится завышенная стоимость.

Магнитный тип

Выпускаются контактные и бесконтактные датчики, которые хорошо реагируют на металлические предметы, в центре устройства находится контакт, который может быть открыт либо закрыт. Как понятно из названия, принцип действия построен на изменении характеристик магнитного поля.

Помимо контакта в устройстве применяется катушка индуктивности. При движении металлического предмета происходит изменение амплитуды колебаний от генератора. Вследствие этого создаются вихревые токи и сигнал от датчика поступает на пульт.

Технические характеристики

Среди основных технических характеристик выделяют такое:

• Дальность детекции.
• Допустимая высота установки.
• Рабочая температура.
• Скорость детекции.
• Размеры прибора.
• Направленность луча.
• Ток потребления.
• Допустимый уровень влажности.
• Потребление электроэнергии.

Рабочее напряжение и его тип

Одной из основных характеристик является рабочее напряжение. При подключении модели к сети учитываются её особенности. Если рассматривать жилое здание, напряжение составляет 220 вольт. Наиболее распространенными являются датчики на 12 вольт, и для них требуется блок питания. Производитель на товаре может указывать рабочее и максимальное напряжение. Для безопасной работы устройства рекомендуется придерживаться рекомендаций. Все что связано с электроснабжением, описано в ГОСТе 23875 88.

Тип и ток подключаемой нагрузки

Для стабильной работы датчиков применяются автоматические выключатели, которые отвечают за ток подключаемой нагрузки. Автоматы обеспечивают защиту от коротких замыканий. Чтобы избежать перегрузок, проводка скрывается, требуется соблюдать меры безопасности. При подключении автомата учитывается номинальный ток приемника. Также берется в расчет сечение токопроводящего провода. Любая перегрузка может привести к пожару.

Защита от пыли и влаги

При установке уличного датчика, в первую очередь, он подвергается воздействию пыли и влаги. Производитель в обязательном порядке указывает класс модели. На основании этого можно судить о том, насколько товар защищен. Стандартный датчик средней ценовой категории из Китая имеет защиту IP20.

Уровень действия устройства

При выборе подходящего датчика учитывается его уровень действия, оцениваются углы обзора. В любом случае у модели будут слепые зоны

При монтаже важно закрепить датчик таким образом, чтобы охватить большую территорию

Обзор моделей

Colt QUAD PI»

• Тип – инфракрасный датчик движения;
• Протяжённость зоны обнаружения – 10 метров;
• Угол захвата по горизонтали – 90°;
• Напряжение питания – 12 В;
• Не реагирует на животных до 25 кг;
• Цена – 830 рублей.

Надёжный тепловой датчик для квартир и частных домов «Сокол-2»

• Тип – комбинированный охранный датчик (ИК+СВЧ);
• Протяжённость зоны – 12 метров;
• Угол зоны обнаружения – 90°;
• Площадь зоны – не менее 50 м 2 ;
• Напряжение питания – 10-15 В;
• Цена – 1530 рублей.

• Тип – уличный оптико-электронный датчик;
• Угол обнаружения – 90°;
• Протяженность зоны – 12 метров;
• Уровень защиты – IP54;
• Напряжение питания – 9-30 В;
• Высота установки – 2,0-2,5 метра;
• Рабочая температура – от -40 до +50°С;
• Цена – 2 800 рублей.

Монтаж, подключение и настройка датчиков движения

Мало купить качественный датчик, нужно еще правильно его установить, чтобы он полноценно выполнял свои функции. Особенности монтажа этого оборудования зависят от места их установки: в помещении или на улице.

Наружная установка датчиков движения предполагает соблюдение следующих правил:

1. Монтируйте приборы только там, где на них не будут попадать потоки воздуха, особенно теплого. Так что следите, чтобы рядом с местом установки не было систем обогрева или вентиляции. Особенно важен этот фактор, когда речь идет об инфракрасных датчиках.
2. Крепить устройства нужно только на устойчивые конструкции, которые не вибрируют и не шатаются. Следите, чтобы кронштейны, на которые фиксируется датчик, тоже не были подвижными.
3. Датчики движения нельзя устанавливать там, где они долгое время будут находиться под прямыми солнечными лучами. Если нет возможности соблюсти это правило, покупайте специальные уличные датчики, они имеют защитный козырек.
4. Устанавливайте датчики подальше от приборов с электромагнитным излучением, иначе столкнетесь с проблемой частых ложных срабатываний.

Когда подходящее место для установки найдено и датчики надежно закреплены, нужно их правильно подключить. В приоритете электрическая схема подключения. А вообще, к большей части датчиков прилагается своя схема, отклоняться от которой не рекомендуется.

Важно учитывать то, чтобы нагрузка не превышала отмеченную в паспорте прибора. Иначе придется вклинить в цепь питания дополнительно реле или электромагнитный пускатель, чтобы система не перегревалась от нагрузочного тока

Всего есть несколько схем подключения датчиков движения:

• с выключателем;
• без выключателя;
• с помощью реле;
• с последовательным соединением сенсоров.

Удобным вариантом является установка вместе с датчиком шунтирующего выключателя. Этот элемент, когда размыкаются его контакты, переводит систему в режим охраны.

Когда будете подключать датчики, не упустите из виду полярность системы питания и ее маркировку.

Подключенные датчики движения осталось только настроить на правильную работу. Сразу настроить устройства как надо вряд ли получится. Все равно придется донастраивать датчики уже в процессе их работы.

Настроить в датчике вам нужно всего два параметра:

• чувствительность;
• время перехода в охраняющий режим.

Вы сами определяете, какими будут эти показатели, в зависимости от специфики места, где установлены датчики, и их предназначения.

Датчики движения — очень полезное приспособление. Но не стоит забывать о том, что эффективную защиту от проникновения злоумышленников они дадут только в комплексе с другими элементами системы охраны: камерами видеонаблюдения и сигнализацией.

Проблема безопасности придомовых территорий решается применением современных электронных приборов. Датчики движения для охраны периметра уличные вместе с видеонаблюдением и сигнализацией представляют собой совершенный сторожевой комплекс.

Уличный детектор

Назначение извещателей для периметра

Такая сигнализация представляет собой охранный комплекс, применяемый для контроля границ важного участка. От стандартных устройств датчики для периметра отличаются тем, что тревожный режим включается не в момент взлома жилища, а до него

Информация подается на пульт при пересечении злоумышленником границы контролируемой территории.

Периметральные средства охраны — высокотехнологичные системы, применяемые для защиты таких объектов, как:

• частные дома с большими приусадебными участками;
• производственные и складские помещения;
• места хранения материальных ценностей;
• важные государственные учреждения.

В состав охранной системы входят размещаемые по периметру датчики, взаимодействующие между собой и пультом с помощью проводных и беспроводных каналов связи. Протяженность линии определяется площадью охраняемой области.

При пересечении установленной границы один или несколько датчиков срабатывают, тревожный сигнал поступает на пульт управления. Сотрудники охранного агентства своевременно обнаруживают преступника, принимают меры.

Разновидности по принципу действия

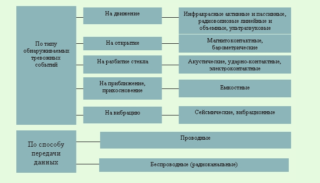

Классификация по принципу действия

Сенсорные датчики имеют широкий спектр применения. Они используются для создания охранной зоны частной собственности, участков, складов, магазинов и офисов. Для установки внешней сигнализации не требуется специального разрешения.

Для обустройства объектов могут использоваться устройства следующих типов:

• Ультразвуковой. Датчик полагается на характер отражения радиоволн от препятствий. Датчики обнаруживают изменения частоты вибрации и преобразуют их в сигнал тревоги.
• Инфракрасный. Внешний ИК-датчик движения активируется при изменении теплового фона, что происходит при отражении луча от попавших в него предметов.
• Фотоэлектрические. Это новый тип сигнализации с широким спектром применения. Обнаружение нарушения периметра осуществляется детектором движения с высокой проводимостью. Благодаря использованию инновационных технологий система определяет присутствие и конфигурацию злоумышленника.
• Сейсмический. Датчики закопаны в землю, что делает их полностью невидимыми. Расположение в два ряда позволяет определить направление движения человека.
• Радиоволны. Датчик генерирует сигнал при изменении амплитуды сигнала, излучаемого передатчиком. Инструменты очень точны и чувствительны, но требуют идеальных условий окружающей среды.

Уличные инфракрасные датчики движения

Существует два типа инфракрасных уличных детекторов движения.

Первый тип относится к активным устройствам, состоит из передатчика (генератора ИК луча) и приёмника, который реагирует на прерывание ИК луча в случае пересечения его каким-либо объектом. Такой тип приборов используется в системах охраны периметра.

Второй тип — это объёмные датчики. Они относятся к пассивному типу устройств и реагируют на изменение температуры при попадании в зону их действия более тёплого, в сравнении с окружающей средой, объекта.

Такие приборы используют чаще всего в системах автоматического освещения и охраны периметра. Их можно расположить в любом месте по периметру здания. Они защитят подходы к коттеджу, офису, гаражу и другому охраняемому объекту.

ИК датчики отличаются углом охвата, который варьируется от 120 до 360о. Основным элементом этих устройств являются линзы Френеля, которые фокусируют инфракрасные лучи на чувствительные фотоэлементы.

ИК датчики движения уличные подключают к электрической сети как обычные электроприборы. Протяженность контролируемой зоны большинства этих приборов составляет 12 м. Если прибор фиксирует движение в зоне охвата, он включает свет.

Детекторы настраивают таким образом, чтобы они не реагировали на мелких животных. Они срабатывают, если в контролируемой зоне появится крупный тёплый объект или автомобиль. При отсутствии движения в течение установленного времени (от 30 секунд до 30 минут) свет выключается.

Рекомендации по выбору

Место установки. Одним из главных критериев выбора при покупке датчика движения является место его установки.

1. Для монтажа прибора снаружи здания необходимым условием будет стойкость к атмосферным воздействиям. В первую очередь устройство должно обладать высоким уровнем пылевлагозащиты, работать и в жару, и в мороз. Монтируются наружные датчики под кровлей или на стене.
2. Датчики для внутреннего применения отличаются меньшим радиусом действия и низким уровнем пылевлагозащиты. Их можно безопасно подключить к бытовой электросети.

Способ монтажа. Датчики движения различаются и по варианту монтажа.

1. Накладные модели ставятся на стены и потолки. У них самая широкая сфера применения, начиная с внутренних помещений и заканчивая наружной установкой.
2. Модели для скрытого монтажа выглядят сложнее в установке. В стене или потолке должна быть сделана ниша (как для розетки или выключателя). К тому же некоторые модели требуют трехпроводного соединения.

Тип питания. Для работы датчиков движения требуется источник тока. Бывают проводные модели и автономные.

1. От сети с напряжением 220 В работает большинство проводных приборов. К плюсам таких моделей эксперты относят бесперебойность и безотказность работы. Из недостатков отмечается необходимость протягивания проводов.
2. Автономные датчики питаются от батареек или встроенных аккумуляторов. Есть устройства, где источником тока является солнечная батарея. Однако срок действия батареек и аккумуляторов ограничен, что может привести к сбоям в системе «умного дома».

Волновой спектр. Принцип работы датчиков движения основан на передаче волн различного спектра.

1. Инфракрасное излучение абсолютно безопасное для человека. Такой спектр волн сегодня является самым популярным. Но прибор способен сработать при появлении животных в зоне действия.
2. Ультразвуковые устройства работают в диапазоне волн 20-60 кГц. Недостатком этого волнового спектра является отпугивание домашних животных и несрабатывание при медленном перемещении злоумышленника.
3. Для работы микроволновых устройств используется высокочастотное излучение (1 ГГц). Приборы отличаются компактными размерами, волны проходят через стены и преграды. Но такие модели отличаются высокой стоимостью.
4. Сочетают достоинства инфракрасного и ультразвукового излучений комбинированные датчики движения.

В наш обзор попали 14 лучших датчиков движения. Все они реализуются в торговой сети России. При распределении позиций редакция журнала expertology отталкивалась от мнения экспертного сообщества, учитывая отзывы отечественных потребителей.

Особенности

Датчики движения представляют собой главный компонент любой охранной системы. Именно от их исправности и функциональности зависит оперативное срабатывание сигнализации. На современном рынке представлено огромное количество датчиков, которые отличаются своими функциональными возможностями, радиусом действия, способностью противостоять внешним фактором и другими параметрами.

Следует отметить, что не все модели используются в охранных системах:
некоторые варианты, например, необходимы для того, чтобы обеспечить более комфортное проживание. Определенные модификации датчиков движения позволяют в автоматическом режиме включать или выключать свет. Однако большинство из устройств на рынке все-таки нужно именно в качестве составного компонента для охранной сигнализации.

Объемные датчики движения для охраны помещения очень часто предлагаются со встроенной сиреной.
При обнаружении движения они начинают издавать звуковые сигналы, сообщая владельцу о несанкционированном доступе. Принцип работы подобного устройства достаточно простой: он постоянно сканирует помещение и бьет тревогу при обнаружении движения.

Установка датчиков

В зависимости от выбранного типа устройства, Вы можете варьировать способы его установки. Большинство сигнализаторов можно подключать при помощи кабелей питания 220 В, но все большую популярность получают беспроводные уличные охранные датчики движения. Такой извещатель считается более эффективным, нежели проводной, т. к. в экстремальных условиях он не прекращает своей работы. Такие модели называют «всепогодные».

Фото – уличный светодиодный светильник с датчиком

Автономный цифровой уличный датчик работает на батареях, в большинстве случаев 9-вольтовых. Многие хозяева, практикующие естественную энергию, подключают его при помощи солнечных аккумуляторов.

Как подключить датчик:

1. Разработайте проект его подключения. Вам понадобится схема участка и дома. При этом местоположения датчика не должно находиться вблизи коммуникационных труб (в особенности отопления) и под прямыми лучами солнца. Также следите за тем, чтобы в диапазоне действия извещателя не было каких-либо препятствий для сигналов;
2. В инструкции к выбранному прибору есть пункт: советы по установке. В зависимости от типа датчика, его нужно подключать последовательно или параллельно. Последовательное подсоединение – это когда вначале монтируется датчик, а после приемник сигналов или выключатель. Параллельное – когда датчик и сигналоприемник расположены друг напротив друга;
3. В комплекте к датчику идут не только главные детали, но крепежные изделия. Если по какой-то причине у Вас они не включены в стандартный набор, то нужно будет шурупы купить самому. Помните, нельзя приобретать саморезы со скрытой головкой, они пройдут сквозь настенный сигнализатор, не закрепив его корпус;
4. Для контроля большого периметра двора, нужно использовать датчики с несколькими сенсорами. В большинстве случаев достаточно двух, но можно выбрать модель с тремя.

Инфракрасный (ИК) беспроводной датчик движения и контроля уличного периметра рекомендуется устанавливать на внутренней стороне забора, в таком случае их монтируют на полметра выше уровня земли. Ультразвуковые желательно закрепить на откосах или в проемах калитки. Периметральные модели также могут организовать невидимый барьер на участке, но в таком случае настройте их, чтобы они не воспринимали животных, как нарушителей сигналов.

При необходимости к датчику движения подключается видеорегистратор (камера, записывающая происходящее), данные с которого передаются на компьютер.

Фото – датчик движения с видеорегистратором

Многие специалисты пишут отличные отзывы про уличные датчики движения Контроль-Люкс, Eglo, Globo, лампы Optex, LX-402, IEK и TF-60. При этом последние используются не только для включения сирены, но и для света во дворе. Именно их чаще всего рекомендуют для дачи или загородного с целью создания эффекта присутствия.

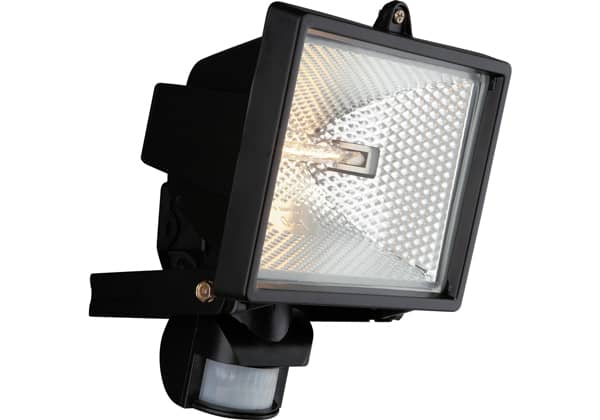

Фото – галогенный прожектор с датчиком движения

Цена на уличный датчик движения в России и Украине варьируется в пределах 54-300 долларов в зависимости от его функционала (есть модели с пультом управления, оснащенные светильниками и т. д.).

Например, в Екатеринбурге галогеновый уличный прожектор с датчиком обнаружения движения можно купить за 70 долларов. В Харькове аналогичная модель будет стоить около 80, а в Москве все 85.

Сфера применения

Охранные сигнализации с датчиками движения используют для защиты квартир и жилых домов. Несмотря на то, что их достаточно просто обмануть, заклеив окно прибора, их применение все равно является эффективным. особенно в комплексе с другими типами датчиков.

Размещают такие приборы в основном на стенах или потолках, а их небольшие габариты позволяют сделать устройства практически незаметными для посторонних.

Обзор популярных моделей

Выбор датчика следует начинать с определения следующих параметров:

1. Области применения (в помещении или на улице)
2. Цели установки
3. Конфигурации контролируемой зоны
4. Точной настройки времени
5. Угла восприятия прибора

• Flash-SRP600, LC100
• Crow LC102
• DSC
• SMAN 1000

Модель Flash имеет защиту от животных, она игнорирует питомцев весом до 25 кг. Последние устройства являются комбинированными, что делает их особенно популярными.

Поэтому при появлении ИК излучения прибор анализирует массу объекта и подает сигнал на пульт в случае если она превышает 20 кг.

Эту модель используют для охраны частных домов и производственных помещений.

• Легкий и простой монтаж
• Современный дизайн
• Возможность применения на улице
• Поддержку любыми центральными блоками системы

Среди беспроводных датчиков движения особого внимания заслуживает PIR-3SP. Он, как и предыдущая модель, настроен на игнорирование перемещений домашних животных.

Схемы, применяемые при изготовлении датчиков движения для охранной сигнализации, предполагают обработку сигнала с помощью микропроцессора, обеспечивающую дополнительную проверку. Он может быть использован для работы любых объектов и считается одним из самых распространенных.

• Возможность установки в помещении с выполненным ремонтом без опасения его повредить
• Подача сигналов тестирования на центральный блок
• Передача информации о разряде батареи
• Использование протокола шифрование данных с применением плавающего кода

Как правильно выбирать?

Датчик охранный покупают в зависимости от того, где он будет устанавливаться. Для помещения нужны одни параметры, а для улицы совершенно другие.

Если предполагается, что прибор будет контролировать прилегающую к дому территорию, то необходимо учитывать:

1. Диапазон рабочих температур
2. Класс защиты устройства
3. Качество системы настройки
4. Наличие анти саботажной функции

Для уличного устройства нормальным считается диапазон от -35 до + 50 градусов и относительной влажности до 100%. Класс защиты,если вы приобретаете уличные модели датчика движения охранного,должен быть: IP 55 или IP 65. Так как во дворе движутся не только люди, но и животные, птицы, транспорт, то датчик должен иметь особо качественную настройку, чтобы он реагировал только на приближение людей к участку.

Если датчик приобретается для закрытого помещения, то он может иметь небольшой температурный диапазон, но для него важен определенный угол обнаружения.

Заключение

Если в вашем доме живут животные, то это необходимо также учитывать, выбирая датчик движения.

В инструкции к нему указывается максимальный вес животного, на который не будет происходить срабатывание. Обычно он составляет 15 или 25 кг. Однако такие модели имеют более высокую стоимость в отличие от обычных.

Здесь важен и тот факт, что охранные приборы с похожими характеристиками будут находиться в одном ценовом диапазоне. Их отличием является наличие полезных функций. Например, возможность отключения индикатора или переключение между несколькими режимами защиты от животных. Это вопрос следует выяснить у продавца в процессе оформления покупки.

Если вас смущают некоторые моменты, то лучше получить консультацию у профессионального сотрудника торгового центра. Он поможет подобрать модель в соответствии с вашими требованиями и условиями эксплуатации, а также поможет определиться с типом оборудования, работающего в комплексе с датчиком движения.
