Инструкция оконного кондиционера: его схема и ремонт

Подключение кондиционера LG ART COOL GALLERY по электрическим схемам

Ниже на фото будет дана электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².

Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:

Автоматический выключатель

Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.

При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке

Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.

Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.

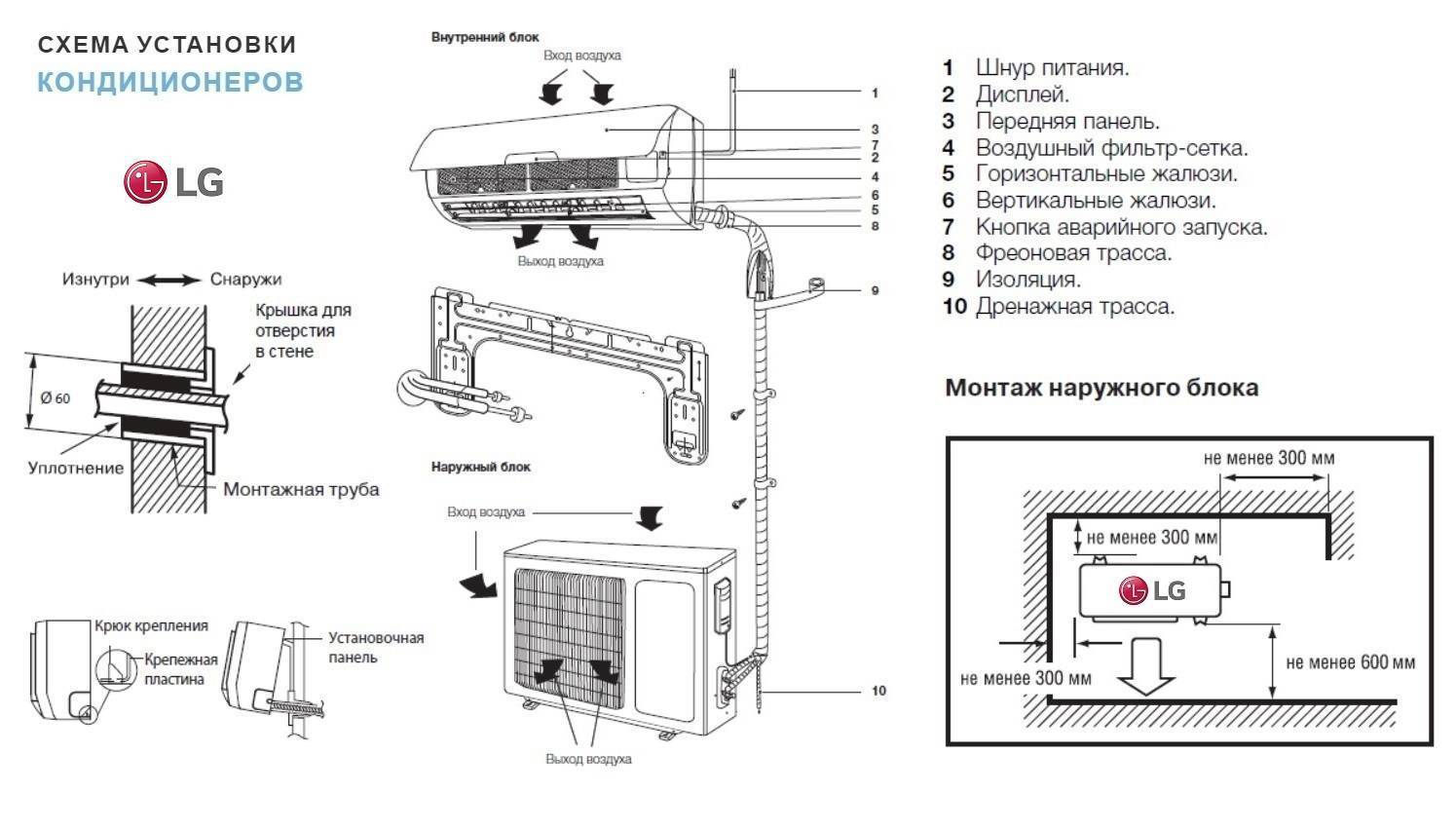

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше

Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую. Установка наружного блока на стену здания

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Монтаж можно осуществлять исключительно при наличии необходимой страховки

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.

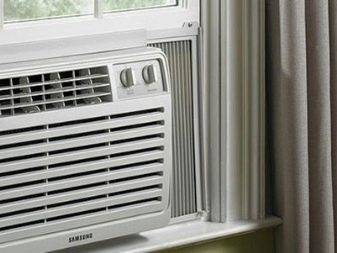

Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Монтаж внутреннего и наружного блока

Для того чтобы обеспечить высокий уровень работоспособности систем кондиционирования, важно правильно произвести монтаж внутреннего и наружного блоков. Монтаж внутреннего блока осуществляется на специальные пластины, которые поставляются в комплекте

Крепление монтажной пластины производится в месте установки внутреннего блока системы кондиционирования. Для того чтобы обеспечить надежную работу блока и предотвратить вытекание конденсата, необходимо правильно закрепить пластины. Вначале размечают места отверстий в пластине на стене и с помощью перфоратора просверливают дыры. В них производится установка дюбелей. Монтажная пластина крепится к стене посредством вкручивания саморезов в дюбеля. Завершающий этап – установка внутреннего блока на пластину.

Установка наружного блока производится с внешней стороны здания. Для обеспечения удобства при его обслуживании крепление делают сбоку от окна или под ним. Подключение наружного блока кондиционера производится с помощью специального приспособления, которое поставляется в комплекте.

ВАЖНО!
С целью обеспечения эффективной работы блока, производится установка на расстоянии 10 сантиметров от стены

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

• снять переднюю панель и защитную крышку блока;
• протянуть кабель и расположить его сбоку от модуля;
• зачистить концы проводов, вставить в клеммы и затянуть шурупами;
• зафиксировать кабель на выходе из блока;
• закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Автоматический выключатель

Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.

При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке. Для кондиционеров подходит автоматический выключатель типа C

Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации

Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.

Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.

Виды

На сегодняшний день в магазинах представлен широкий выбор различных вариантов климатической техники, при этом цена на оконные кондиционеры в разы ниже, чем на настенные варианты. Это часто удивляет покупателей, которые не могут выбрать подходящую для себя модель.

На самом деле, оконные кондиционеры могут обладать самыми различными эксплуатационными характеристиками, поэтому выбор следует делать исходя из следующих параметров:

• мощность – ее должно быть достаточно для имеющейся квадратуры охлаждаемого помещения;
• соответствие габаритов устройства размеру окна и форточного проема в частности, в противном случае монтаж конструкции невозможен;

• степени шумового эффекта во время работы – этот параметр существенно варьируется в разных моделях и проверить эту особенность необходимо еще в магазине, так как потом данная претензия приниматься не будет, поскольку не является неисправностью;
• число опций – к примеру, способность не только охлаждать помещение летом, но и нагревать, некоторые модели нового поколения оснащены таймером и т. п.;
• дизайн и эстетичность внешнего вида.

Остановимся подробнее на вариантах использования различных моделей оконников.

Основным фактором, который влияет на решение о покупке той или иной модели кондиционера, является его производительность по холоду. Для бытовых моделей этот показатель варьируется от 1,5 до 8,5 кВт, приблизительно можно рассчитать требуемую мощность исходя из норматива: 1КВт га 1 м2. (при высоте потолка до 3 м). При этом если в комнате большой объем остекления либо окна выходят на южную сторону, то следует взять прибор с запасом мощности в 10-20%.

Модели с поршневым компрессором выделяют больше всего шума, а с ротационным работают гораздо тише. Ощутимо снижается уровень неблагоприятных звуковых эффектов, если компрессор крепится на виброопорах – при этом шум не передается корпусу оконника.

Еще один источник постоянного шума – это вентилятор, поэтому следует отдать предпочтение моделям, в которых этот элемент выполнен из пластика и оборудован низкошумными электромотрами.

За комфортное распределение воздуха по комнате отвечают автоматические жалюзи. Традиционно они распределяют воздушные потоки в горизонтальном направлении, однако существуют варианты с многосторонним отклонением струи, а также приборы, в которых работают как горизонтальные, так и вертикальные жалюзи.

В завиисмости от управления различают электронные и электромеханическое модели. В первом случае для выставления температуры используют кнопки, во втором – термостат. По своей сути эти системы практически не отличаются друг от друга в том случае, если кондиционер расположен низко от пола. Но если же он находится на высоте, то стоит приобрести модель с электронным управлением и усилить его специальным дистанционным пультом.

Присутствие или, наоборот, отсутствие вышеперечисленного оказывает существенное воздействие на стоимость изделия: модели попроще отличаются более низкой ценой, а те, набор эксплуатационных характеристик которых выше -соответственно, дороже.

Очевидно, что более дорогие установки отличаются максимально полной комплектацией и готовностью к использованию. После покупки такого оборудования единственное, что требуется – это монтировать его к форточке и получать удовольствие от прохладного воздуха. Кроме того, брендовые модели могут не только охлаждать комнату, но и обеспечивать приток свежих потоков воздуха с улицы.

Дорогое оборудование может эксплуатироваться в интенсивном режиме, чего никак не скажешь о более дешевых модификациях. Они пригодны для использования в умеренном режиме, да и набор дополнительных функций у них крайне скудный.

Пример подключения бытового кондиционера в электросеть

К примеру, разберем последовательность подключения бытового кондиционера к домашней электрической сети.

Монтажные работы в электрощитовой

Вначале в электрощитке устанавливается отдельный на данную электролинию автомат. К выходной, фазной клемме автомата, подсоединяем фазный – черного или коричневого цвета провод трехжильного кабеля. Далее к нулевой шине электрощитка, подключаем следующий – синий провод кабеля. Желтый или желто-зеленый провод силового кабеля подключается к заземляющему проводу электрощитовой, если таковой есть.

Когда же заземления нет, то для предотвращения возможного поражения человека электротоком, применяйте специальное электротехническое устройство, именуемое УЗО (дифференциальным реле).

Подключение кондиционера к электрической сети

Плюсы и минусы

Такая бытовая техника, как оконный кондиционер, не требует отдельной прокладки фреоновых магистралей между наружной и внутренней частью, что значительно упрощает производство монтажа и повышает надежность.

Достоинства:

• простая установка и техническое обслуживание;
• высокая эффективность при небольших габаритах;
• модели со встроенными фильтрами очистки обеспечивают подачу уже чистого воздуха, без примесей.

Недостатки:

• повышенный шум до 59 дБ;
• нарушение герметичности оконной рамы;
• отдельные затраты на изготовление проема под устройство.

Стоит отдельно сказать о шуме: если посмотреть на таблицу различных шумов, то работа оконного кондиционера на минимальных оборотах производит меньше всего шумового воздействия, а на максимуме он шумит не более обыкновенного разговора.

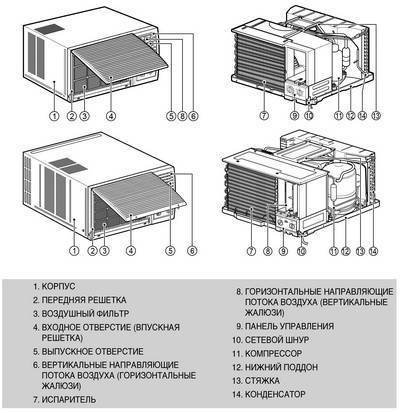

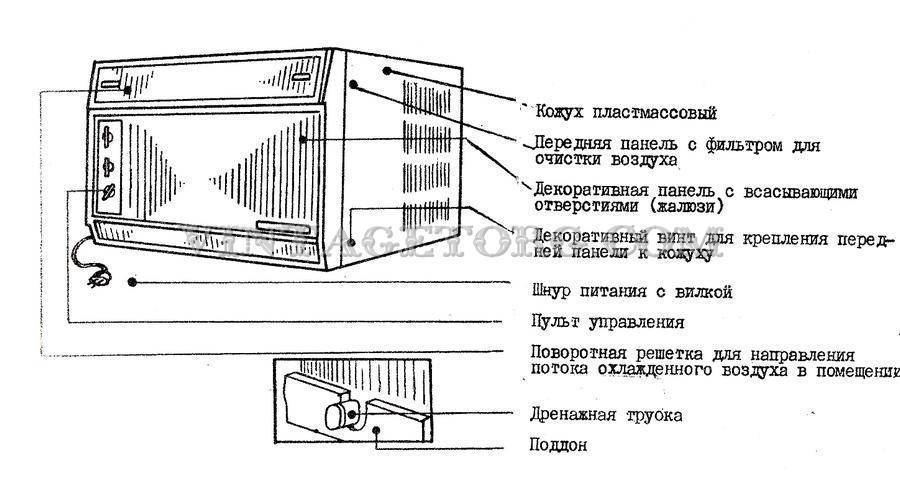

Как работает кондиционер

Схема соединений системы отопления, ветиляции и кондиционирования (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — блок управления вентиляцией, отоплением и кондиционированием; 4 — переключатель режимов работы вентилятора; 5 — выключатель кондиционера; 6 — лампа подсветки; 7 — реле электровентилятора отопителя; 8 — дополнительный резистор электродвигателя вентилятора; 9 — ЭБУ Sirius D4; 10 — ЭБУ MR – 140; 11 — ЭБУ HV-240; 12 — электродвигатель вентилятора отопителя; 13 — регулятор яркости подсветки приборов

Схема соединений системы отопления, ветиляции и кондиционирования (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — электродвигатель привода заслонки рециркуляции; 4 — реле компрессора кондиционера; 5 — блок управления вентиляцией, отоплением и кондиционированием; 6 — муфта компрессора кондиционера; 7 — ЭБУ Sirius D4; 8 — ЭБУ MR – 140; 9 — ЭБУ HV-240; 10 — реле обогрева заднего стекла

1) Цепь переключателя управления кондиционером, резистора и управления электровентилятором

Признаки неисправности муфты компрессора кондиционера

Автомеханики любят приводить своим клиентам известную поговорку людей профессии, абсолютно далёкой от сферы авторемонта. А именно врачей: «Профилактика заболевания избавит от необходимости его лечения»

Это говорит об одном – лучше чаще обращать внимание на «симптомы», которые может заметить лишь сам автолюбитель

О том, что муфте компрессора кондиционера требуется замена, говорят следующие признаки:

1. При включении кондиционера в районе компрессора раздаётся неприятный звук — стук или скрежет (в подавляющем большинстве случаев шум указывает на износ подшипника).
2. Налицо пробуксовка шкива (вероятнее всего неправильно отрегулирован зазор между шкивом и диском муфты. Казалось бы – ничего страшного, однако это вскоре выведет из строя шкив, и позже — саму муфту).
3. Видны повреждения проводки.
4. Заметны следы износа шкива (кстати, это вполне нормальный процесс, когда деталь от непрерывной работы изнашивается).

Это лишь внешние признаки. Причин же может быть намного больше. К примеру, из строя вышло реле включения, повреждены катушка или проводка и т.д. Чтобы определить поломку потребуется провести более тщательную диагностику муфты компрессора кондиционера.

Правила и особенности монтажа своими руками

Самостоятельно занимаясь установкой кондиционера, нужно в точности следовать инструкции и учитывать ряд нюансов.

Набор инструментов и материалов

Первым этапом работы является подготовка необходимого инвентаря. Рекомендуется заранее подготавливать инструменты, чтобы не отвлекаться во время монтажа.

Для установки оконного кондиционера потребуются:

• перфоратор либо дрель ударного типа;
• набор насадок для сверления разных отверстий, включая насадку с отрезным кругом;
• строительный уровень и рулетка;
• пилка по металлу;
• стамески;
• стеклорез;
• силиконовый герметик;
• металлические внутренние и плоские уголки.

Подготовив инструменты, следует составить план предстоящей работы, выполнить точные замеры и подготовить специальную раму с отверстием в центральной части для отвода теплого воздуха. Подготовка рамы особенно важна при работе с металлопластиковыми окнами, поскольку установка будет сложнее по сравнению с монтажом кондиционера в деревянную раму.

Порядок действий

Завершив подготовительные действия, можно переходить к непосредственному монтажу конструкции. В работе нужно придерживаться следующего порядка действий:

1. Подобрать оптимальное место для закрепления кондиционера. Предпочтительнее выполнять монтаж в тех местах, где стороны кондиционера помещаются в отверстии с минимальными щелями. Чтобы подогнать размеры, нужно вынуть стеклопакет, вставить перемычку и вырезать стекло по заданным габаритам.
2. Установить кронштейн и блок кондиционера. Современные разновидности кондиционеров возможно закрепить даже при закрытом окне, поскольку механизм можно извлечь из корпуса и закрепить на кронштейне.
3. Проверить герметизацию. При недостаточной герметизации в помещение будут проникать осадки и ветер.
4. Поместить кондиционер в подготовленный корпус. С оборудования снимают амортизирующие прокладки и фиксируют в отверстии, после чего проверяют наличие угла наклона задней стороны для качественного дренажа.
5. Подключить дренажный шланг. Для фиксации достаточно надежно закрутить крепеж у основания. В результате монтажа шланга образующаяся влага будет стекать через отдельный отвод, что продлит срок службы оборудования.
6. Обеспечить электропитание кондиционера. С этой целью можно использовать отдельную линию, оснащенную автоматическим выключателем, который функционирует независимо от главного предохранителя.

После установки оборудования нужно убедиться в правильности проведения всех действий и запустить кондиционер для проверки работоспособности. Обнаружив неполадки в работе устройства, нужно сразу их устранить.

Обозначения кнопок

ON/OFF. Самая главная кнопка. Нажмите на нее один раз, чтобы включить кондиционер, или два раза, чтобы выключить.

MODE. С помощью этой кнопки можно переключать режимы работы кондиционера. При каждом нажатии поочередно переключаются различные режимы. Всего есть несколько режимов: автоматический (AUTO), охлаждение (COOL), осушение (DRY), нагрев (HEAT). Нажимайте на кнопку до тех пор, пока не найдете необходимый режим.

«＋» и «－». Кнопки регулировки различных параметров, а именно увеличение/уменьшение температуры, установка времени и настройка таймера.

SWING. С помощью этой кнопки модно отрегулировать направление потоков воздуха. Настенный блок кондиционера оснащается специальными направляющими, которые часто называют просто «жалюзи». После нажатия на кнопку жалюзи начинают двигаться вверх-вниз, а при повторном нажатии они фиксируются в том положении, в котором находились в момент нажатия кнопки.

TIMER ON/TIMER OFF. Отвечает за настройку времени включения или отключения кондиционера. Нажмите один раз на кнопку и задайте время с помощью кнопок «＋» и «－». При повторном нажатии кнопки «TIMER» заданные настройки сохранятся.

FAN. Кнопка включения режима вентилирования. Не путайте с вентиляцией! Режим вентилирования по принципу работы схож с обычным вентилятором, которым вы наверняка пользовались раньше. Однократное нажатие на кнопку включает режим, двукратное — выключает.

CLOCK. Нажмите на эту кнопку, чтобы включить настройку времени, как на привычных вам часах. Регулировка осуществляется кнопками «＋» и «－». После того, как время настроено, нажмите на «CLOCK» еще раз, чтобы сохранить настройки.

LIGHT. Отвечает за включение/выключение подсветки на настенном блоке кондиционера.

SLEEP. Эта кнопка отвечает за включение т.н. ночного режима работы. В ночном режиме кондиционер издает меньше шума, а также понижает температуру на несколько градусов. Сон при слегка пониженной температуре благоприятно влияет на здоровье, улучшая качество вашего сна.

TEMP. Нажмите на эту кнопку, чтобы узнать текущую температуру, установленную с помощью пульта. По умолчанию на дисплее показывается температура в помещении.

TURBO. Отвечает за включение ускоренного режима работы. Если вы хотите быстро охладить или нагреть помещение, воспользуйтесь этим режимом. При однократном нажатии режим включается, при повторном — выключается.

I FEEL. Отвечает за автоматический интеллектуальный подбор режима работы. После нажатия этой кнопки кондиционер считывает показатели в помещении и включает оптимальный по его мнению режим.

Читаем дальше — узнаём больше!

2.58

Оценка: 2.6 из 5 Голосов: 166

5

Ответить 5 лет назад

Анна

5 лет назад Цитата

До этого времени долго мучилась от жары, ведь наш кондиционер испортился, а кроме меня , тут не кто не живет,все не хотела звать мастера,думала сама.Прочитав ваше статью ,я с легкостью смогла понять в чем была проблема,спасибо Вам и вашему замечательному разделу.

Ольга Сойка

5 лет назад Цитата

В наши дни есть нужное и высокотехнологичное оборудование, как кондиционер. Недавно и мы приобрели кондиционер, решили создать уютный микроклимат у себя дома. Немедля приступили, но не получилось подключить. Прочитав информацию и руководствуясь инструкцией, соблюдая последовательность, подключили.

Сергей

5 лет назад Цитата

Прежде чем самому подключать дома кондиционер,- вспомните пословицу. Скупой платит дважды. Надумали ставить кондиционер,- пригласите специалиста по его установке. И дама у вас будет комфортно и нервы себе сбережете!

Ринат

5 лет назад Цитата

Хочу обратить особое внимание. В зависимости от марки кондиционера, подключается к сети внутренний блок или в некоторых случаях наружный

Необходимо это учитывать, для расчета длины питающего кабеля. В целом статья познавательная. Подчеркнул для себя некоторые вещи.

Устройство кондиционера и принцип работы

Из чего же состоит стандартная сплит-система? Как правило, внутри нее находится замкнутый контур, по которому движется жидкость — хладагент. Перетекая внутри контура, хладагент в одном месте поглощает тепло, для того чтобы выделить его в другом. Этот процесс протекает в специальных трубках – теплообменниках, которые изготавливаются из меди и содержат поперечные перегородки из алюминия. Для более быстрого протекания процессов в теплообменники нагнетают воздух, делая это при помощи специальных вентиляторов.

Исходя из названия процессов, протекающих в теплообменнике, один из них принято называть конденсатором, а другой – испарителем. Когда кондиционер работает «на тепло» в качестве конденсатора выступает внутренний испаритель (часть кондиционера, находящаяся в помещении), а при работе «на холод» – все происходит наоборот. Таков принцип работы кондиционера, но в чем суть?

Холод сам по себе не является законченным продуктом, а лишь производным от переноса тепла с помощью хладагента. Этот процесс в литературе именуется «тепловым насосом». Благодаря ему производительность кондиционера получается в три раза выше, чем его энергопотребление. На первый взгляд это может вызвать недоумение: КПД 300% — неужели такое возможно? Что такое хладагент и как его можно перенести из помещения, в котором температура около 20 градусов, наружу, где температура в два раза выше?

Оказывается все гораздо проще, чем это можно себе предположить. Перенос температуры напрямую зависит от давления, причем происходит он не линейно, а монотонно. Таким образом, в процессе транспортировки величина давления становится выше, чем температура фазового перехода. Закипевший хладагент меняет свое состояние из жидкого в парообразное и начинает поглощать из окружающего воздуха тепло, при этом в теплообменнике создается необходимое давление, при котором температура фазового перехода становится ниже окружающей. В обратном процессе хладагент отдает свое тепло воздуху, и температура перехода повышается.

Еще одной важной деталью в работе кондиционера является замкнутый контур, для создания которого необходимо хотя бы два элемента: компрессор — для повышения давления конденсации и дроссельное устройство — для его понижения. Первый из них устанавливается непосредственно перед конденсатором, а второй перед испарителем

В целом, насчитывается пять элементов, обязательных в кондиционерах любого типа: замкнутый контур, наружный и внутренний теплообменник, компрессор и дросселирующее устройство. Они являются основной составляющей как самой простой, так и самой сложной сплит-системой.

В наше время для полнофункциональной работы кондиционера в контур добавляют четырехходовой вентиль, благодаря которому он может вырабатывать как тепло, так и холод. Такая сплит-система получила название «кондиционер с реверсивным циклом», дополнительной функцией которого стал перенос тепла из помещения на улицу и обратно.

Требования к монтажу

При установке изделия в оконный блок, крепление осуществляется непосредственно в конструкции последнего. При этом надо учитывать, чтобы решетки для забора воздуха не перекрывались — иначе электрический двигатель кондиционера из-за отсутствия нормального притока воздуха быстро перегреется.

Самостоятельно устанавливать бытовые приборы такого класса весьма трудоемкая работа, она требует определенных технических знаний, умения, аккуратных и точных действий. Малейший перекос плоскости окна и изделия чреват негативными последствиями, а любая халатность может привести к повреждению дорогостоящего оборудования. Если вы все же решились проводить монтаж кондиционера самостоятельно, надо ознакомиться со следующими важными моментами.

1. Для любой конструкции такого изделия предполагается прокладка отдельной линии электрической проводки, обязательная установка УЗО (устройство защитного отключения) в квартирном щитке. Подключать оконного типа кондиционер надо в отдельную розетку, использовать переноски категорически запрещается.
2. Между корпусом кондиционера и оконным блоком не должно быть никаких зазоров, во избежание сквозняков и прочих негативных воздействий на эффективную работу изделия.

Только четкие выполнения последовательных действий при монтаже оборудования смогут обеспечить нормальную эксплуатацию и стабильную работу изделия.

Особенности подключения трассы

Многие люди спрашивают, как подключить кондиционер своими руками. Выполнить самостоятельно достаточно просто — всего лишь нужно знать схему подключения кондиционера. В ней немаловажную роль играет трасса, которая состоит из:

• дренажного трубопровода;
• проводов электропитания;
• управления оборудованием;
• фреоновой магистрали.

Подключение кондиционера к электросети требует измерения длины трасы. К этому показателю добавляют 30-50 сантиметров. Изначально производится проводка медных трубок, которые разрезаются с помощью трубореза.

Подключение кондиционера требует помещения в термоизоляционную оболочку трубопроводов перед монтажом, а отверстия закрываются пробками для исключения возможности проникновения внутрь пыли. Все составляющие трассы складывают вместе и скрепляют с помощью виниловой изоленты. Далее производится установка трассы на место.

После того как коммуникации будут проложены, приступают к подсоединению фреоновой магистрали и электрической проводки. Вы можете самостоятельно произвести подключение кондиционера к электросети — схема прилагается в комплекте. В ней подробно изображен способ подключения кондиционера к электросети.

Следующим этапом монтажа является корректировка длины трубок и снятие заусениц. С этой целью используют ример. Гайку продевают и развальцовывают каждый край трубок. Затем, подсоединяем края трубок к штуцерам внутреннего и наружного блока. При помощи динамометрического ключа максимально качественно затягиваем гайки.

После подключения трассы, производят проверку ее герметичности. На видео можно ознакомиться с технологией проверки герметичности. Далее производят удаление влаги и воздуха из системы. С этой целью используют вакуумный насос. Подключают его к сервисному порту наружного блока через манометричный корректор. Откачка воздуха и влаги должна осуществляться в течение получаса. Следующим этапом является заполнение контура фреоном.

Выбор места для монтирования наружного блока и его монтаж

Для монтажа, как наружного, так и внутреннего блоков, не требуется никаких специальных знаний и навыков – достаточно простых знаний и умений, которые есть у любого мужчины, выполняющего обычную домашнюю работу.

Сначала необходимо выбрать место для крепления наружной части – от этого зависит, где вешать кондиционер внутри квартиры. Наиболее удобное место для навешивания наружной части – под окном, или справа-слева от окна, в зависимости от расположения окна на стене. В случае такого расположения внешней части кондиционера монтаж может быть произведен самостоятельно без посторонней помощи. В случае сложной архитектуры комнаты или помещения (сложного расположения углов и окон) самостоятельный монтаж часто невозможен с точки зрения соблюдения техники собственной безопасности, и в таком случае необходимо прибегать к помощи промышленных альпинистов. Но это – крайние меры при сложных типах построек, в обычных квартирах типовой застройки такие меры обычно не нужны. Но даже при простом монтировании на данном этапе работ нужна помощь еще одного человека – для обеспечения безопасности, страховки и помощи в работе (вес наружного блока 20-70 кг в зависимости от модели).

Внешняя часть крепится на стене, на выбранном месте в следующем порядке:

1. к стене крепится металлический кронштейн – при выборе кронштейна необходимо учитывать вес блока;
2. к кронштейну крепится сам блок;

Чтобы понять, как правильно вешать кондиционер (его наружную составляющую), необходимо соблюсти несколько условий – обеспечить строгую горизонталь при креплении и расстояние от стены 30-40 см для обеспечения движения воздуха и возможности закладки трассы между блоком и стеной.
