Как правильно установить и подключить поверхностный насос к скважине

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Чтобы автоматизировать работу насоса с самодельным накопительным баком, можно использовать поплавковый датчик. Это относительно несложное устройство, многие мастера изготавливают его самостоятельно. В баке устанавливается поплавок, с помощью которого сведения об уровне воды поступают к автоматическому переключателю.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается. Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Разновидности эжекторов

Определившись с тем, что такое эжектор, необходимо разобраться с его разновидностями. Для оснащения насосных станций обычно используются два типа устройств. Первый вариант предусматривает включение прибора в состав конструкции перекачивающего приспособления. Во втором случае речь идет об отдельном размещении. Каждое из этих решений имеет свои достоинства и недостатки, которые необходимо учесть при организации системы.

Встроенные модели

В данном варианте эжектор устанавливается под корпус насоса или рядом с ним. Это позволяет не искать для него дополнительное место. Все, что потребуется – реализовать обычную процедуру монтажа насосной станции. Закрытый корпус обеспечивает для эжектора надежную защиту от грязи и пыли.

Такая насосная станция с эжектором может осуществлять забор воды с глубины до 8 метров. Она способна обслуживать территорию дачных хозяйств, где нужда в поливе ощущается особенно остро. К слабым сторонам эжекторов внутренней установки обычно относят наличие шума в работе. По этой причине их стараются монтировать подальше от жилых помещений (чаще всего для этого выделяют отдельную комнату). Электромотор станции должен иметь достаточную мощность для создания рециркуляции.

Выносные модели

Внешняя установка эжектора предусматривает использование дополнительного бака для закачки воды. Он создает необходимый рабочий напор и дополнительную разницу давлений, что снижает нагрузку на оборудование. Коммутация эжектора в такой схеме осуществляется к погруженному участку трубопровода. Для этого потребуется прокладка дополнительной трубы, из-за чего скважину приходится делать шире. В результате подобного конструктивного решения КПД системы уменьшается почти на 35%.

С другой стороны, это предоставляет возможность обслуживать скважины глубиной до 50 метров, заметно снизив уровень шума при работе станции. Местом ее размещения нередко выступает сам дом (его подвал). Дистанция до места забора воды может быть до 40 метров, на эффективность работы оборудования это не влияет. Подобные достоинства делают эжекционный насос внешнего типа особенно популярным. Для размещения всего оборудования используется одно подготовленное место, что позволяет увеличить продолжительность его службы и обеспечить простоту технического обслуживания и настройки системы.

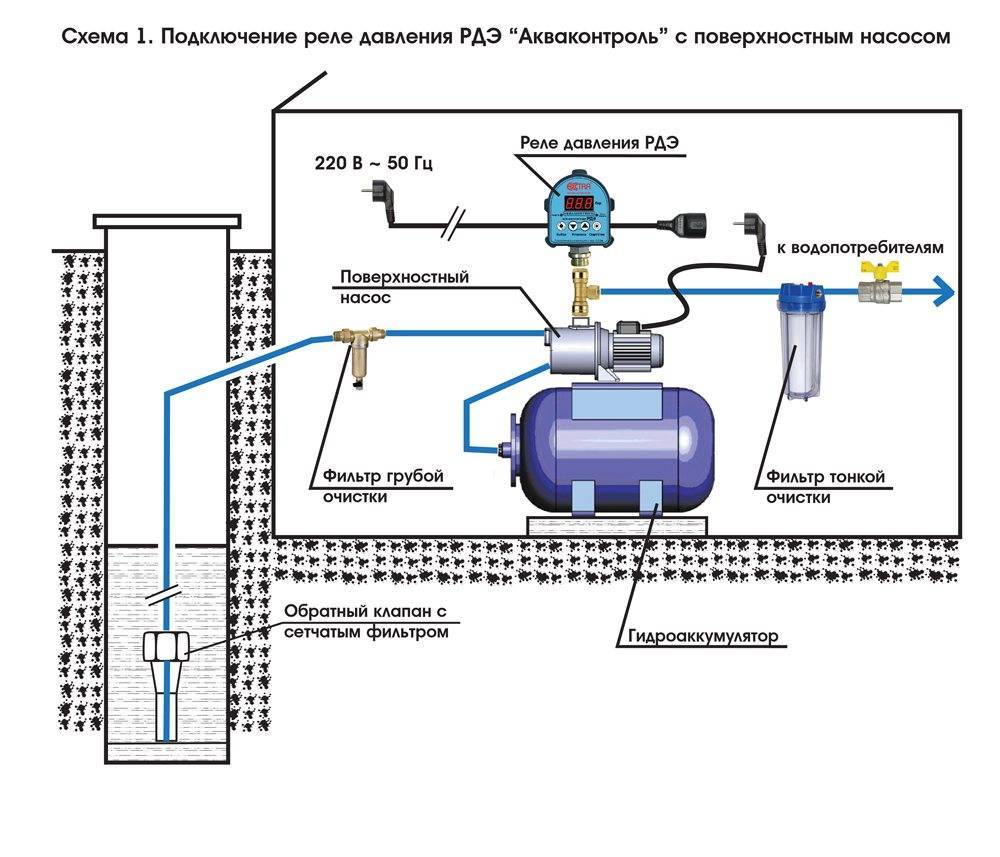

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

  • в нескольких метрах, ближе к водозабору;
  • как можно дальше от населенного пункта;
  • в закрытом помещении, с вытяжной вентиляцией;
  • на прочном фундаменте.

При подключении поверхностного водного агрегата задействуют:

  • штуцер для соединений;
  • рукав, шланг для водозабора;
  • трубу вхождения в накопительный бак;
  • набор поливных шлангов;
  • фитинги, крепеж, хомуты.

Что такое поверхностный насос

Всего насосов существует два вида – погружные и поверхностные. Об их различиях можно догадаться по названию, но для большего понимания разницы этих приборов, нужно знать их важные характеристики. Не будем разбираться в конструкции, а только лишь обсудим самые важные отличия.

8-ми метров для добычи качественной воды, пригодной для питья, конечно недостаточно, поэтому такое оборудование дополняется выносными эжекторами – приспособлениями, помогающими увеличить глубину подъема до 40-ка метров.

Средняя производительность поверхностного насоса находится не на очень высоком уровне — от 1 до 4 кубов в час, но этого с головой хватает, чтобы обеспечить все бытовые потребности даже большой семьи.

Рабочее давление, которое создает оборудование, также сильно отличается от модели к модели. Простые приборы имеют показатель около 2 Бар, тогда как более мощные могут доходить до 5-ти, что равно 20 и 50 метрам водяного столба, соответственно.

Погружные насосы опускаются прямиком на дно скважины и управляются посредством выносного блока. Они воду не втягивают, а толкают в систему трубопровода, что позволяет использовать такое оборудование даже в очень глубоких скважинах. 200 метров для них не предел, но это относится к промышленному оборудованию. Для бытового использования вы просто подбираете модель нужной мощности, под глубину вашей скважины.

Такое оборудование может обеспечить очень высокий расход воды – производительность в среднем около 10-15 кубов.

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

  1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
  2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
  3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
  4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
  5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Технические особенности

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном. Например, использовать кессон заводского производства.

Если расположить скважину поближе к дому, то:

  • уменьшится объем земляных работ;
  • потребуется меньше труб;
  • понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.


Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов. В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю). Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.


При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться

Секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить. Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.


Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Лучший материал для кессона

Существует несколько видов кессонов:

  • из ж/б колец;
  • металлические;
  • пластиковые;
  • кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Поверхностные насосы

Поверхностные насосы устанавливаются на земле, вне скважины и соединяются с водным слоем трубами. У такой конструкции есть ряд преимуществ:

  • Доступ, легко произвести обслуживание.
  • Контроль, закрытое помещение с насосом, снижает возможность хищения.

Недостатки:

  • Низкие показатели по напору воды (в сравнении с порубежными насосами).
  • Шумность, установку не поставишь в дом.

Ручной насос

Знакомый с детства ручной насос-колонка, конструкция до сих пор используется. Её применяют когда нет нужды в притоке воды, достаточно периодически набрать нужное количество. Простой в эксплуатации и очень надёжный. Рабочая схема — поршень, два клапана и цилиндр, воздушный и водяной. Рычаг передаёт мускульное усилие, необходимое для подъёма воды. Полная независимость от электроэнергии, что в некоторых случаях делает единственным доступным решением.

Для функционирования необходимо пробурить абиссинскую скважину, а сверху устанавливается колонка. Наравне с полноценным насосом, монтируют и ручной, для подстраховки, на время отключения электричества.

Монтаж колонки осуществляется непосредственно на скважину (абиссинский колодец) либо через трубу, опускаемую до водного горизонта.

Самовсасывающие насосы

Бытовые насосы в качестве главного элемента используют электроприводы. Существуют модели на двигателях внутреннего сгорания, но они относятся к специализированным решениям.

Поверхностный самовсасывающий насос

Основной модуль не соприкасается с водой, поэтому не нуждается в защите, что упрощает монтаж поверхностного насоса. К воде подключаются трубами, с обратным клапаном, который срабатывает при «завоздушивании». Или рукавами, при временной установке поверхностного насоса.

Систем охлаждения не предусмотрено конструкцией, что является частой причиной поломок. На корпусе отсутствуют механизмы контроля, только кнопка включения и выключения. Для построения автономной системы придётся докупать дополнительное оборудование. Уровень создаваемого напора — 10 м, что недостаточно для домашнего водопровода. Но он может наполнять ёмкость, находящуюся в верхней части здания, из которой вода будет самотёком поступать к потребителям.

Такой насос, хорошо подойдёт для временного водоснабжения участка, системы полива.

Эта техника специально разрабатывалась для организации круглогодичного водоснабжения дома. Кроме самовсасывающего насоса, станции оснащаются гидроаккумулятором определённой ёмкости, который поддерживает необходимое давление водопроводной сети.

Механизмы управления позволяют включать станцию автоматически при падении давления в системе и выключать, при достижении необходимого уровня. Но и станции не лишены недостатков:

  • Проблема шума никуда не делась.
  • Малая производительность, не позволяющая делать забор воды с большой глубины, только до 10 м.

Современны модели некоторых производителей заключаются в полимерный корпус, что частично решает проблему шума и вибрации.

Насосные станции с эжектором

Для работы на глубинах до 25 м используют насосные станции с внутренним (инжекторным) или внешним (эжекторным) механизмом. В такой системе забора воды образуется дополнительный контур из трубы меньшего диаметра, по которой прокачивается жидкость. Так создаётся разряжение в эжекторе и повышается давление в трубе. Достаточное для водозабора на большой глубине. Но за это приходиться платить снижением производительности насоса и повышенной шумностью. Для установки в дом вам потребуется изолированное помещение.

Несколько полезных и важных советов

Фитинг особой конструкции, изготовленный из латуни, используется для соединения обратного клапана с водопроводной магистралью. Для эффективной фиксации в месте закрепления рекомендуется применять забивную втулку. Таким способом предотвращается уменьшение сечения трубы и нивелируется избыточное давление, создаваемое компрессионным фитингом.

Соединять насос можно только со специальным электрокабелем для погружных моделей. Помповый провод скрепляется с силовым кабелем методом пайки, использовать скрутку не стоит. Дополнительную надежность фиксации обеспечивают термоусадочные муфты.

Трос для погружения оборудования в обсадную трубу должен изготавливаться из нержавейки. Другие металлы не обладают устойчивостью перед влагой, и коррозия может разрушить подвеску.

Виды поверхностных насосов

Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.

Таблица. Виды поверхностных насосов.

Вихревой

Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов.

Центробежный

Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме.

Эжекторный

Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы.

Принцип работы самовсасывающих насосов

Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.

Горизонтальный поверхностный насос центробежный

Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Назначение и устройство поверхностного насоса

Поверхностный насос не требует погружения, в воду опускается только водозаборный шланг. Максимальная глубина, с которой он справится – девять метров. Поэтому для скважины он не подходит, а вот для неглубокого колодца или родника – в самый раз. К тому же такой насос хорошо справляется с откачкой воды из подвальных помещений и поливом приусадебного участка. А еще поверхностные насосы отлично подходят для колодцев на плывунах.

Максимальная глубина, с которой поверхностный насос может поднять воду, составляет около семи метров. При этом нужно соблюдать соотношение «вертикаль-горизонталь»: на один метр вертикали четыре метра горизонтали

Поверхностные насосы могут быть трёх видов:

  • вихревые;
  • центробежные;
  • насосы с внешним эжектором.

Первые являются самыми доступными и компактными. Они создают давление в 3-7 раз выше, чем аналогичные центробежные, но имеют низкий КПД – всего лишь сорок пять процентов. Их нельзя использовать для перекачки воды, содержащей большое количество песка или других примесей, так как это приводит к быстрому износу рабочих колёс. Такой насос поднимает воду посредством вращающегося вала и колеса, на котором расположены «лопаточки». Последние передают воде энергию от рабочей оси.

Вторые тоже не годятся для подачи сильно загрязнённой воды, но прекрасно справляются с воздушными пузырьками и пробками в системе. Они дороже вихревых, поскольку имеют больше ступеней. Эта конструкция работает благодаря колёсам, нагнетающим давление. Они приводятся в движение рабочим валом, опирающимся на подшипниковые системы.

Установка эжектора существенно увеличивает максимальную глубину всасывания поверхностного насоса, но снижает при этом его КПД

Насосы с внешним эжектором сейчас практически не используются. Им на смену пришли погружные насосы, чья производительность значительно выше.

Подбор места расположения

Определяясь с расположением станции, следует помнить, что лучше поместить агрегат недалеко от водозаборной точки. Это поможет обеспечить ровную работу насосного оборудования.

Поверхностную автоматику необходимо устанавливать с учетом всех особенностей, ведь подобные приспособления издают сильный шум.

Варианты расположения оборудования:

В отапливаемом помещении. Оптимальным решением будет специально организованная котельная с хорошей звукоизоляцией. При отсутствии подобного помещения можно установить агрегат в ванной или в коридоре.
Цокольный этаж, подвальное помещение. Принципиальная схема автоматики часто располагается в таких местах. При подготовительных работах следует проследить, чтобы помещение было гидроизолированным, имело хорошую теплоизоляцию.
В кессоне. Небольшое помещение обустраивается в непосредственной близости к скважине. Оно имеет специальное заглубление (ниже промерзания почвы), возле самой поверхности кессон должен быть закрыт и утеплен.
На платформе в колодце

Важно, чтобы устройство располагалось ниже точки промерзания. Кроме этого, необходимо позаботиться о качественном утеплении конструкции.

Насосную станцию можно расположить как в помещении, так и за его пределами

Погружные агрегаты принято располагать в отапливаемом месте. Для подключения автоматики выбираются сухие помещения, где имеется хорошая вентиляция.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

  • глубина до 10 м позволит выбрать однотрубное подключение станции;
  • глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена.
После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой.
Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности.

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.  Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.  После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Особенности установки скважинного насоса

Для установки насоса в скважину понадобятся:

  • Пластиковая труба. Элемент опускается в скважину вместе с устройством, а при эксплуатации по ней будет подниматься вода.
  • Трос для страховки.
  • Кабель для подключения двигателя.

Совет: Прежде чем проводить монтаж скважинного насоса нужно тщательно очистить место установки: откачать воду из скважины до полного исчезновения песка и ила. Для защиты насоса от гидроудара необходима установка на оборудовании обратного клапана.

Устанавливать скважинный насос можно только, проверив и отрегулировав давление, которое установилось в напорном баке. Его величина должна составлять 0,9 часть от давления включения. Постоянно перекачиваемая вода охлаждает двигатель, что обеспечивает ему защиту от перегрева, а значит и преждевременного выхода со строя. Независимо от типа выбранного оборудования во время монтажа скважинного насоса требуется произвести проверку точки работы при разных режимах. Для этого нужно:

  • Измерить расчетное значение потока подачи воды посредством замера скорости заполнения объема.
  • Снять величину показания давления.
  • Определить какое потребление тока.

При этом если даже один показатель будет выше заводских данных, нужно будет закрыть задвижку, это создаст дополнительное сопротивление и будет способствовать верному установлению рабочей точки.

Электрическая схема подключения насоса для скважины

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

  1. гидроаккумулятор (гидравлический бак с мембраной);
  2. насос;
  3. реле давления;
  4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

  • реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
  • больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

  • поверхностные насосы:
    • многоступенчатые;
    • самовсасывающие;
    • центробежные.
  • погружные насосы:
    • центробежные;
    • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насосаГлубина всасыванияНапорКПДУровень шумаУстановкаЭксплуатация
Центробежный насос7-8 мвысокийнизкийвысокийвне дома, удаленносложно: необходимо заливать воду в систему
Многоступенчатый насос7-8 мвысокийвысокийнормальныйвнутри домасложно: необходимо заливать воду в систему
Самовсасывающий насосдо 9 м (до 45 м при наличии эжектора)нормальныйнормальныйнормальныйвнутри домапросто: нет особенностей
Центробежный погружной насосдо 40 мнормальныйнизкийнормальныйв водепросто: нет особенностей
Вибрационный погружной насосдо 40 мнизкийнизкийнормальныйв водепросто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

  1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
  2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
