Как установить светодиодную ленту на кухне

Советы по выбору и монтажу

При выборе ленты следует учитывать:

1. Степень влажность помещения. К примеру, для спальни можно смело использовать открытую негерметичную конфигурацию, тогда как для ванной и кухни следует обязательно применять одностороннюю или двустороннюю модель.
2. Для кухни, основной цвет дополнительного освещения должен быть белым с теплым или холодным оттенками.
3. Для удовлетворения потребности в свете следует выбирать LED-ленты достаточной мощности, показатель которой также зависит от количества диодов в погонном метре.

При осуществлении монтажных работ:

1. Элементы LED-ленты можно соединять посредством паечных работ.
2. Соединение проводов необходимо осуществлять с соблюдением требования полярности.
3. Торчащие провода обязательно нужно изолировать при помощи изоляционной ленты.

Монтаж подсветки потолка своими руками

Последовательность проведения работ:

1. Выбрать тип СДЛ и отрезать необходимый участок;
2. Выбрать блок питания и контроллер/диммер;
3. Подготовить металлический профиль требуемой длины;
4. По периметру комнату отступить от потолка 80-100 мм и провести прямую линию, вдоль которой установить металлический профиль.

Монтаж освещения потолка своими руками

1. Обшить профиль гипсокартонном. Каркас готов.
2. Установить ленту в каркас.

Варианты установки светодиодной ленты в каркас

1. Собрать полностью схему от сети 220 В.
2. Проверить работоспособность ленты.

Крепление светодиодной ленты на потолке

Крепление СДЛ на потолке возможно двумя способами:

1. Установка в потолочный плинтус (плата клеится в специальную нишу);

Пример подсветки потолка с использованием потолочного плинтуса

1. Монтаж карниза-полочки с установкой в нем ленты.

Оба способа удобны возможностью изменения подсветки без демонтажа потолка. Однако подсветка потолка монтируется только по его периметру, т.е. в местах установки плинтуса или карниза

Как установить светодиодную ленту в потолочный плинтус

Монтаж СДЛ в потолочный плинтус начинаются сразу после окончания работ по установке потолка.

Для гармоничной подсветки потолка важно выбрать плинтус из плотных материалов, чтобы предотвратить его просвечивание. Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса

Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса. Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

• удалить защитную пленку;
• снять защитную поверхность с самоклеющейся стороны;
• приклеить в специальный зазор (ниша между плинтусом и стеной).

Схема установки потолочного плинтуса и светодиодной ленты

Светодиодная лента под натяжным потолком

Работы по установке проводятся до монтажа натяжного потолка. Основные методы крепления СДЛ:

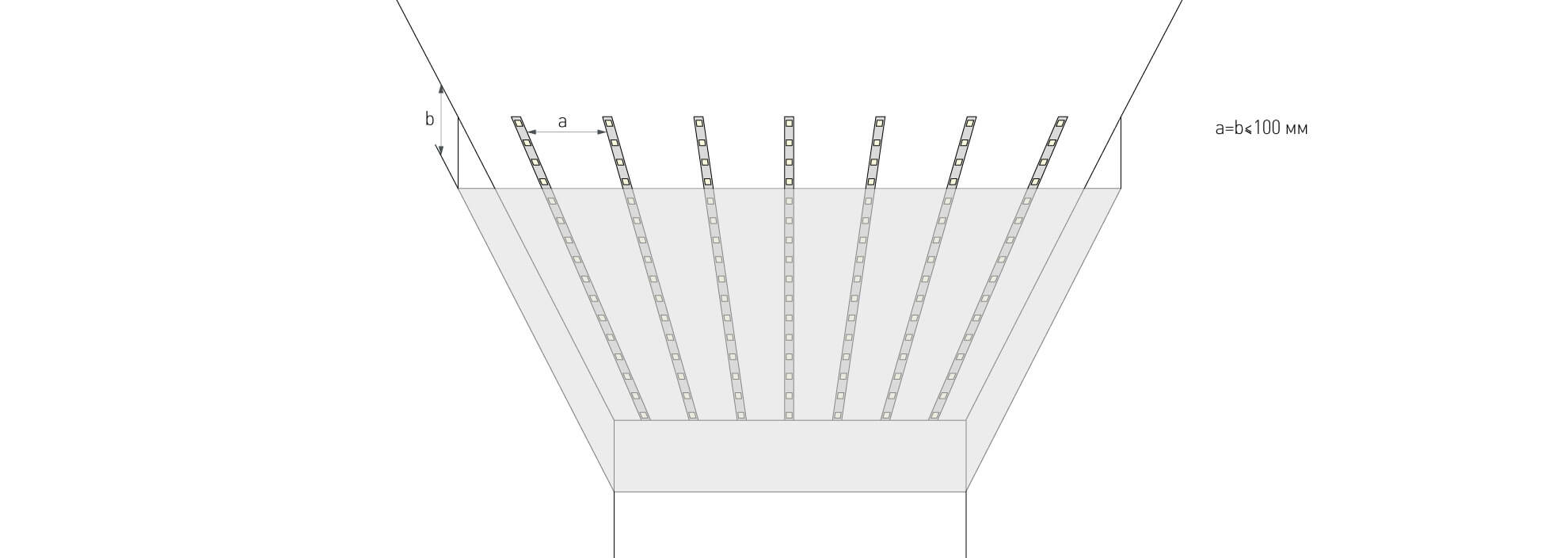

1. Крепление к «запотолочному» пространству. Плата крепится к бетонной стене или металлическим профилям между бетонным и натяжным потолком.

Схема крепления под натяжным потолком

Пример подсветки под натяжным потолком

1. Монтаж невидимых потолочных карнизов в районе окон. Но при этом основная часть подсветки попадает на окна и шторы.

Пример подсветки в невидимых потолочных карнизах

1. Установка в карниз. По периметру комнаты под натяжным потолком выполняется карниз-полочка из гипсокартона, в который укладывается светодиодная плата. Способ требует больших временных и денежных затрат.

Схема монтажа потолочного карниза

Пример подсветки потолка с использованием карниза

При необходимости изготавливают несколько полок на разных уровнях, подчеркивая особенности дизайна.

Основные правила монтажа

Перед тем как приступить к выполнению работы необходимо провести некоторые подготовительные процедуры. Для начала нужно проверить приобретенную ленту на повреждения. По всей длине не должно быть никаких заломов и царапин. Это может привести к тому, что, в конечном счете, осветительный прибор не будет работать. Проверить совместимость блока питания и ленты по мощности.

Если работы выполняются впервые важно изучить всю информацию, которая поможет выполнить все правильно с первого раза и избежать потребности что-то переделывать.

Подсветка обеденной зоны и барной стойки

Для того чтобы светом выделить некоторые зоны, нужно продумать предварительно расположение и крепление ленты:

1. Для подсветки барной стойки или обеденной зоны стоит выбирать не слишком яркую ленту светодиодную. При этом ее свечение должно быть мягким и не навязчивым.
2. По степени влагозащиты для подсветки данных объектов можно выбирать средний тип, поскольку уровень влажности здесь меньше чем возле рабочей поверхности.
3. Для крепления ленты к столу или барной стойки необходимо использовать специальный алюминиевый профиль. Он выполняет защитную функцию и скрывает все провода от посторонних взглядов. Использование двустороннего скотча не настолько надежный вариант.

Пошаговый монтаж

После того как все инструменты и материалы готовы, можно приступить к выполнению работы своими руками.

Все работы должны выполняться в строгой последовательности:

1. На сегодняшний день чаще всего продаются катушки с лентой длиной пять метров. Если этой длины много нужно отрезать необходимый кусок с помощью ножниц. Разрез должен делаться в строго определенном месте. Такие места на ленте помечаются. После того как разрез выполнен, нужно максимально аккуратно оголить контакт от силиконового покрытия на 1-1,5 см.
2. После того как контакты оголены, к ним необходимо припаять два кабеля. Соединение можно выполнить с помощью коннекторов, но предпочтительнее использовать первый вариант соединения.
3. После того как пайка выполнена, необходимо произвести изоляцию. Для этой цели лучше использовать специальную термоусадочную трубку. Для этого нужно отрезать кусочек размером 2 см и надеть его на место спайки. Далее с помощью строительного фена нагреть трубку, тем самым закрепив ее на нужном месте. Использование трубки более надежный вариант и смотрится намного привлекательнее.
4. Крепить ленту можно с помощью двустороннего скотча или с помощью специальных скоб. Особенно в тех случаях, если она крепится на стенки кухонной мебели. Место крепление необходимо предварительно очистить и обезжирить, это позволит закрепить ее максимально качественно.
5. Заранее стоит продумать месторасположения трансформатора. Он должен монтироваться рядом с лентой. Со стороны низкого напряжения к прибору крепится очищенный провод ленты. С другой стороны нужно выполнить крепление вилки с электрическим кабелем.
6. Соединение всех проводов необходимо выполнять по параллельной схеме.
7. Необходимо также осуществить монтаж пластикового короба. В нем провод крепится с помощью электроустановочных скоб.
8. При наличии диммера его установка производиться на завершающем этапе вместе с установкой блока питания.

Порядок установки ленты в любом месте практически одинаковый. В случае подсветки потолка нужно использовать ПВХ уголок для крепления.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм 2 . При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Плюсы и минусы светодиодного освещения

При огромном количестве плюсов подключение диодной ленты на кухне имеет один существенный минус — это цена. Она гораздо выше, чем у обычных ламп накаливания.

Главные достоинства, позволяющие остановить свой выбор в пользу монтажа именно диода:

• Использования светодиода является более экономичной подсветкой. Его энергопотребление во много раз меньше, чем у обыкновенных лампочек и даже меньше, чем у люминесцентных ламп.
• Светодиодная лампа очень прочна и стойко переносит даже механическое воздействие.
• Заявленный производителем срок службы — 11 лет.
• Огромный ассортимент и разнообразная цветовая гамма позволяют подобрать индивидуальное освещение любого интерьера.
• Установить можно практически на любой поверхности.
• Благодаря быстрому нагреву освещение очень яркое.
• Также возможна работа при низких температурах, тепло практически не выделяется.
• Легко монтируется и не требует каких-либо дополнительных знаний для использования.

Подсветка на кухне

Как выбрать светодиодную ленту

SMD-светодиоды используются при монтаже диодного освещения. Они делятся на виды:

• Светодиоды бывают с разным количеством кристалов: от одного до четырёх.
• Тип освещения может быть полноцветным или монохромным.
• И светодиоды бывают разных размеров: от 1,06х0,8 миллиметров до 5х5 миллиметров.
• Выделяют ленты, на которых 30, 60, 120 и 240 диодов на одном метре. Чем больше количество диодом, тем ярче свети и тем больше потребляется электроэнергии.
• В зависимости от степени влагозащиты, ленты делят ещё на три типа: IP20, которые не защищены от влаги и поэтому их не используют для кухни; IP65 со средним уровнем защиты от влаги, поэтому допускается установка их в кухонной зоне и IP68, влагозащита которой позволяет осветить даже бассейн.

Чтобы приобрести нужную именно вам светодиодную ленту, вам необходимо чётко понимать, какое освещение вы хотели бы видеть в результате. Для этого есть парочка рекомендации:

• Чтобы осветить зону, где вы занимаетесь приготовлением пищи или обедаете и сделать там достаточно яркий и равномерный свет, рекомендуется использовать SMD-ленту с тремя кристаллами размером50х50.
• Чтобы осуществить декоративную подсветку гарнитура, достаточно ленты с диодами в один кристал размером 35х28

Как собрать светодиодную ленту своими руками

Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:

подключение осуществляют с одной стороны;
несколько отрезков подсоединяют параллельно друг к другу;
рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания;
в процессе подключения важно соблюдать полярность;
важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи;
к низковольтным выводам подключают только одноцветные контакты;
к блоку питания подключают контроллер.

Перед установкой рекомендуется предварительно проверить работоспособность схемы.

Как резать и крепить светодиодную ленту между собой

Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.

Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.

Монтаж светодиодной ленты к источнику питания своими руками

Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания

Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В

Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.

Как подключить блок питания для светодиодной ленты

Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.

Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.

Как подключить светодиодную ленту к 220В

В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:

1. Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
2. Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.

При необходимости можно выбрать любой из способов для установки освещения на потолке.

Почему мигает светодиодная лента

Существует несколько причин, почему мигает светодиодная лента во включенном состоянии, среди которых стоит отметить:

• блок питания неправильно выбран, в результате чего его мощности не хватает для нормальной работы;
• качество пайки – в процессе работы использовали активный флюс, в результате чего контактные площадки подверглись процессу окисления;
• окислились контакты на коннекторе – такая проблема появляется в том случае, если были осуществлены монтажные работы в помещении с повышенной влажностью;
• неисправность светодиодов.

Из чего состоит профиль для светодиодной ленты

Комплект для монтажа светодиодной ленты состоит из алюминиевого
профиля, светодиодной ленты, торцевых заглушек, рассеивателя,
который может быть разного цвета, крепления профиля к детали, если
профиль накладной. Все составляющие продаются комплектами, но чаще
покупаются по-отдельности, в зависимости от Ваших решений по
освещению.

Рис. 4. Состав комплекта врезного профиля для светодиодной ленты, фото с сайта МДМ

Рис. 5. Состав комплекта накладного профиля для светодиодной ленты, дополнительно включает крепления профиля к деталям мебели, фото с сайта МДМ

Производят профиля для светодиодных лент
различной формы, что наглядно демонстрирует рисунок 6. Картинка,
кстати, взята с Алиэкспресс.

Рис. 6. Многообразие профилей для светодиодных лент

Дополнительные нюансы

Если для подключения не используются специальные соединители, а к контактам припаиваются провода, это рекомендуется сделать до крепления ленты на стене или потолке. Для этого применяется струбцина, удобно фиксирующая место пайки. Паять контакты надо не перегревая их, и как можно быстрее. После получения спайки рекомендуется сразу же отодвинуть жало паяльника и подуть на спайку для более быстрого охлаждения. Место спайки охватывается несколькими слоями односторонней клейкой ленты.

Последовательность операций при пайке контактов

Оно крепится к несущей поверхности аналогично соединителю. Либо скобой, либо прижимным лепестком. Свободные концы проводов необходимо подготовить для присоединения к источнику питания до начала пайки. Наиболее удобным решением будет применение разъема, соответствующего источнику питания. После инсталляции ленты на несущей поверхности потребуется всего лишь соединить ответные части разъема источника питания.

Крепление к несущей поверхности клеящего слоя

Чтобы результаты монтажа светодиодной ленты обеспечили использование ее в течение многих лет, надо применять модель с клеящим слоем и правильно подготовить несущую поверхность. Лучше всего обработать ее наждаком, сдуть пыль и покрыть клеем. С гладкой поверхностью клеящий слой образует наиболее прочное сцепление.

Клеить ленту надо наверняка. После сцепления с поверхностью переделать уже ничего нельзя. Попытка разъединения склейки неизбежно повредит изделие.

Выполняйте монтаж правильно и получайте красивый и надежный источник света.

Куда можно инсталлировать источники освещения

Один из вариантов организации освещения на кухне

Можно организовать подсветку не только рабочей зоны, но и использовать светодиодную ленту в других местах.

• Для подсветки стола лучше всего использовать теплый свет. При таком освещении цвет продуктов не изменится.
• Для подсветки рабочей зоны лента устанавливается непосредственно под навесными шкафами. В данном случае, ее можно заменить на готовые светильники, огромный ассортимент которых представлен на рынке.
• Подсветка кухонного гарнитура больше несет декоративную функцию. Для данного способа необходимо помнить, что верхний свет может быть любым, а вот установленные светодиоды внизу шкафа обязательно должны быть влагозащищенными.

В последние годы стало модно устанавливать стеклянные фартуки на кухне. В этом случае светодиодную подсветку можно разместить как на лицевой части, так и на тыльной. Данный способ не несет в себе никакого функционала, только декоративный.

Установка светодиодов на потолке уже долгое время считается «модной». Она не способна полноценно освещать помещение, но как дополнительный свет подходит прекрасно. Кроме того, выглядит очень выигрышно и романтично.

Ленты светодиодов на потолке в цвет гарнитура

Многие хозяйки по достоинству оценили подсветку, находящуюся внутри кухонных шкафчиков. Специалисты рекомендуют для этих целей использовать сенсорные лампы, они срабатывают на движение, то есть на открытие дверцы.

При выборе материала для подсветки обеденной зоны или столешницы необходимо помнить, что данные места больше всего подвержены загрязнению. Светодиоды для этих мест должны иметь максимальную степень защиты.

Монтаж подсветки – пошаговая инструкция

схема подключения

Подсветку потолка в помещении можно осуществить по простой схеме, приклеив ее стороной, обработанной клеевой подпиткой к потолку. Работая по такому способу, не понадобятся крепежные инструменты и вспомогательные элементы. Важным условием надежного крепления устройства является хорошо обработанная и очищенная поверхность, к которой планируется приклеивание.

При заготовке ленты следует учесть важные нюансы:

• Продажа ленты осуществляется в намотке по 5 метров на бобинах. Если необходима другая величина длины, то следует обрезать до нужного размера ножницами.
• На ленте пунктирной линией отмечены места потенциального разреза. Порезка материала осуществляется с кратностью в 3 диода.
• При совершении ошибочной обрезки в неправильном месте ленты следует учесть, что крайние диоды не будут при этом функционировать. Для устранения неполадки нужно неработоспособные диоды припаять к контактам.

Необходимые инструменты и материалы:

• ножницы;
• плоскогубцы;
• отвертка;
• паяльник;
• канифоль;
• припой;
• саморезы;
• шуруповерт с насадками;
• блок питания;
• светодиоды;
• изолента;
• защитные колпачки;

Лента под потолком

процесс установки

При установке светодиодной ленты под потолком, в основном применяют метод монтажа в нишу из гипсокартона.

Для осуществления монтажных работ следует выполнять рекомендации специалистов:

• Непосредственно, в период проведения строительных работ, следует разместить электропровода внутри каркаса подвесного потолка.
• При оборудовании освещением помещения с уже завершенными отделочными работами, придется дополнительно проводить мероприятия по монтажу провода под материал потолка или над ним в виде декоративного элемента.
• Для кухни обычно выбирают лампы закрытого типа с силиконовой заливкой. Их преимущество заключается в нагревании при длительной работе до температуры, не превышающей 35 градусов, что обеспечивает их безопасную эксплуатацию.
• Прорезка отверстий в гипсокартоне под светильники.
• Подключение ламп к электропроводке, расположенной в нише над гипсокртоном.
• Установка ламп с блоком питания в подготовленные отверстия.

Подсветка гарнитуры

• Подбор кухонных гарнитуров производится в соответствии с цветовыми и дизайнерскими предпочтениями владельца помещения.
• Подсветка гарнитуры крепится к нижней части кухонных шкафов. Цвет свечения и дизайна лампы или светильника выбирается в соответствии с уже существующей мебелью и проведенными отделочными работами.

Подсветка столешницы

Приготовление пищи обычно занимает достаточно времени

Поэтому важно обеспечить качественным и правильным освещением рабочую зону кухни, что внесет элемент комфорта в минуты готовки и обеспечит приятное выполнение домашних обязанностей без усталости

Оборудование столешницы подсветкой следует производить в соответствии со строительными правилами:

• Произведение замеров модуля, на который предполагается крепление ленты. Обычно применяются объекты, расположенные непосредственно над столешницей.
• Если поверхность крепления ровная, то достаточно ее промыть моющим средством и обезжирить спиртом. Нельзя для очистки применять средства, которые могут растворить или нарушить целостность покрытия модуля.
• При неровностях на поверхностях нужно обеспечить базу для крепления ленты в виде алюминиевого профиля, который нужно прикрепить к объекту посредством саморезов.
• Прикрепление к подготовленной поверхности светодиодной ленты.
• Подсоединение блока питания к ленте.
• Проведение изоляционных работ с помощью специальных колпачков и изоленты.

Подсветка обеденной зоны

При оформлении кухни в районе обеденной зоны, следует учитывать, что оптимальным освещением для стола в момент приема пищи домочадцами является естественное.

Именно поэтому, рекомендовано расположение объекта недалеко от окна.

Искусственные источники освещения можно организовать несколькими способами, в зависимости от интерьера кухни, расположении стола и личных предпочтений ее владельцев:

• Если стол находится возле стены, то отличным решением для его освещения будет крепление на стену нескольких бра.
• При расположении стола в центральной зоне, дизайнеры рекомендуют воспользоваться светильниками с регулируемой высотой расположения.
• В кухонное помещение небольших размеров впишутся бра, размещенные непосредственно над столом.
• Установленные необычные светильники на стол создадут эффект «ужина при свечах».
• Для помещения приема пищи миниатюрных размеров, дизайнеры допускают вариант совмещения общего света с освещением обеденной зоны.
