Тонкости устройства вентиляции разных типов в домах, квартирах и помещениях

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

• естественная;
• искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

• приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
• моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Приточная и вытяжная

Приточная вентиляция. Ее функция заключается только в обеспечении поступления воздуха в помещение. Создается приточная вентиляция с помощью разного оборудования.

Проветриватель, монтаж которого осуществляется в помещении и который, с помощью вентилятора, по специально сделанному во внешней стене каналу, подает воздух внутрь квартиры.

Приточный клапан. Может устанавливаться как на окно, так и на стену. В основе работы данного клапана находится разница уличного и комнатного давления. Поэтому, в теплое время года подача свежего воздуха приточным клапаном осуществляется в минимальном количестве.

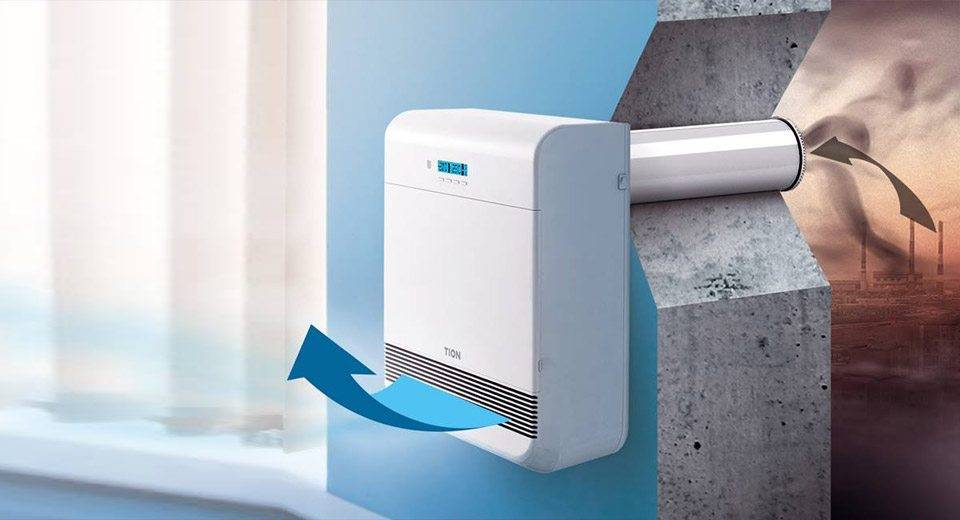

Бризер. Обеспечивает подачу свежего воздуха. Имеет функции его подогрева и фильтрации.

Вентиляционная система притока воздуха ставится быстро. Но есть нюанс, поскольку речь идет о создании отверстия во внешней стене, необходимо получить соответствующие разрешительные документы.

Вытяжная вентиляция. Название говорит само за себя. Функциональная особенность системы предполагает отток воздуха из помещения. Зачастую для этого устанавливается вытяжка на кухне.

Приточно-вытяжная вентиляция. Система, способная обеспечивать и подачу, и отток воздуха в ходе своей работы.

Принудительная вытяжная вентиляция: бытовые вытяжные вентиляторы

Вытяжные отверстия в квартире находятся в комнатах с повышенной влажностью и грязным воздухом. Обычно это ванная комната и кухня. Помните вентиляционные решетки над раковиной или кухонной плитой? Это и есть вытяжные отверстия.

Возьмите полоску газетной бумаги и поднесите ее к вентиляционной решетке на расстояние 1-2 см. Если газета прилипла к решетке, значит, работает естественная вентиляция. Если же газета осталась неподвижной или отклонилась слабо, то стоит установить вытяжные бытовые вентиляторы в квартиру. Иначе неприятные запахи и сырость будут задерживаться в комнатах.

В качестве вытяжных вентиляторов для ванных комнат обычно используются настенные вентиляторы. Их легко установить: надо всего лишь снять решетку и заменить ее на вентилятор подходящего диаметра. Он будет проталкивать воздух по каналу и обеспечит бесперебойную работу вытяжной вентиляции.

При выборе принудительной вентиляции для ванной нужно ориентироваться на следующие параметры:

• Производительность вентилятора должна быть 90-120 м3/ч. Подробнее о нормах воздухообмена в квартире можете прочитать здесь.
• Вентилятор обязательно должен быть влагозащищенным. В ванной сыро – электрический прибор с плохой изоляцией может стать серьезной проблемой.
• Часто вентилятор связан со светом в ванной комнате: включается свет – включается и он, и наоборот. Этого недостаточно для нормального воздухообмена. Лучше купить принудительную вентиляцию с таймером – она дороже, но зато справляется со своей работой.
• Хорошим бонусом будет обратный клапан. Он не даст воздуху из вытяжного канала попасть обратно в квартиру. А такое возможно, например, если ваш сосед тоже установил себе вытяжной вентилятор, но намного мощнее Вашего. В этом случае его вентилятор будет попросту продавливать воздух по вытяжке куда попало, в том числе и в Вашу квартиру.

На кухне тоже можно поставить настенный вытяжной вентилятор. Но все же чаще над плитой вешают специальную кухонную вытяжку-зонт.

Такая вытяжка намного сложнее, чем обычный вентилятор. У нее столько функций и фишек, что хватит на отдельную статью. Здесь отметим только самые важные моменты:

• Кухонная вытяжка должна постоянно работать фоном, а во время готовки переключаться в более интенсивный режим. Если включать ее только на время готовки, то все остальное время вытяжка будет пробкой торчать в вентиляционном канале.
• Фоновая производительность кухонной вытяжки должна быть 60 м3/ч, если на кухне электрическая плита, и 90 м3/ч, если газовая.
• Максимальная производительность вытяжки по нормативам должна быть 180 м3/ч. Вытяжка послабее может и не справиться с запахом сгоревших котлет.

В монтаже кухонной вытяжки нет особых сложностей, но это все-таки дорогой прибор (цена принудительной вентиляции для кухни около 5 000 — 15 000 рублей), поэтому экспериментировать с его установкой лучше не стоит. Монтажники-специалисты сделают все лучше. Еще и гарантию дадут.

Резюмируем информацию о вытяжной принудительной вентиляции:

Проблема

: вытяжка не работает, в ванной сыро и пахнет, в кухне тоже сыро и пахнет.Оптимальное решение : бытовой вытяжной вентилятор в ванную комнату и вытяжка-зонт на кухню.

ЕЩЕ РАЗ КОРОТКО О ГЛАВНОМ:

1. Естественная вентиляция ненадежная, потому что зависит от погодных факторов.
2. Принудительная вентиляция надежная, потому что зависит только от мощности вентилятора.
3. Оптимальная принудительная приточная вентиляция для квартиры – бризер или проветриватель. Если в семье аллергик или астматик, то нужен бризер с НЕРА фильтром.
4. Оптимальная принудительная вытяжная вентиляция: настенный вытяжной вентилятор для ванной комнаты и вытяжка-зонт для кухни.
5. Настенный вентилятор в ванную можно установить самому. Монтаж бризера и кухонной вытяжки лучше доверить специалистам.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

1. Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
2. Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
3. Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

• Площадь помещения.
• Кратность полного обмена воздуха, находящегося в помещении за один час.
• Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Вентилируем помещение с пластиковыми окнами

Пластиковые окна это красиво и практично. Они не пропускают шум с улицы, зимой надежно защищают от холода. Но есть у этого и явный минус. Они препятствуют естественному воздухообмену. Поэтому комната с пластиковыми окнами нуждается в дополнительном приточном оборудовании.

Пластиковые окна практичны и популярны, однако они препятствуют естественному воздухообмену

Идеальным вариантом для комнаты с пластиковым окном являются приточные клапаны. Лучше отдать предпочтение стенным приборам: в них можно установить фильтры, сделать так, чтобы воздух прогревался или охлаждался.

Если естественная вытяжная вентиляция в квартире работает плохо, в комнату устанавливается вытяжной вентилятор

Важно обеспечить связь комнаты с другими помещениями – через щели в дверях или решетки

Обеспечить нормальную работу приточно-вытяжной системы воздухообмена в любой комнате можно самостоятельно. Подобрать оборудование несложно. Для создания нормального микроклимата в квартире устанавливают кондиционеры с притоком воздуха, кухонные вытяжки, вентиляторы и клапаны.

Общедомовую вентиляционную шахту для поддержания ее нормальной работы нужно чистить. Самостоятельно это делать запрещено, поэтому нужно вызвать специалистов.

Когда нужно приглашать специалистов?

При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:

• пригласить специалистов, которые выполнят все под ключ;
• разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.

Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.

Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.

Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.

В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры

Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.

При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.

Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Минимальное сопротивление вентиляции в доме

Сила тяги зависит также от сопротивления, которое встречает воздух, проходящий через канал. Чем более гладкая внутренняя поверхность канала, тем сопротивление меньше. Поэтому соединения блоков, формирующих элементов, пустотелых кирпичей или кирпичей, из которых построен канал, должны быть выполнены особенно тщательно. На краях элементов не должно быть уступов, в швах — углублений, из них не должен выступать раствор. Площадь сечения канала не должна меняться по всей его длине. Даже минимальные неровности на внутренней поверхности канала, а также заломы канала и отклонения от вертикали значительно снижают тягу. Если без них не обойтись, то следует делать их под углом не более 30°. Горизонтальная укладка вентиляционных каналов, даже на коротких расстояниях, недопустима. Если же без горизонтальных отрезков все-таки не обойтись, в них следует установить правильно подобранный вентилятор. Однако вентиляторы ни в коем случае нельзя использовать в помещениях, в которых находятся камины или котлы с открытой камерой сгорания.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

• настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
• кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу

При выборе обращайте внимание на такие факторы:

• производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
• наличие влагозащиты обязательно;
• распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;

• обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.
