Ветрогенератор из мельницы
Самый очевидный вариант использования силы ветра — преобразование его энергии в электричество. Однако приступая к работам в этом направлении, слишком обнадёживаться не стоит. Дело в том, что любой самый эффективный ветрогенератор имеет КПД не более 60%. С другой стороны, эту энергию мы получаем абсолютно бесплатно, поэтому есть смысл хотя бы попробовать сэкономить на покупке электричества у государства.
Максимальная мощность, которую дарит ветер, просто вычислить по формуле — площадь лопасти, на которую воздействует ветер, умножается на скорость ветра в третьей степени, а результат умножается на коэффициент полезного действия, в нашем случае — 0,6. Несложно вычислить, что при средней скорости ветра в два метра в секунду и площади лопастей в 1 квадратный метр, эффективная мощность генератора будет не более 5 Вт. Слабовато. Но уже при скорости от 8м/с можно получить на выходе с генератора около трехсот Вт с квадратного метра площади.
Конечно, это не сравнится с показателями дорогих ветрогенераторов импортного производства, которые могут стоить от 4 тысяч евро и выдавать номинальную мощность от 1,5 кВт. Но перед тем как вкладывать деньги в дорогой ветрогенератор, стоит познакомится со сводками о скорости и направлении ветра в конкретном регионе за несколько прошедших лет. Может получиться так, что генератор себя не окупит вовсе.
Как сделать ветряную мельницу своими руками: принцип изготовления
Как вы уже поняли, изготовить своими руками можно практически любую ветряную мельницу, но следует понимать, что от ее назначения могут изменяться некоторые детали конструкции. К примеру, наличие в мельнице генератора электрической энергии потребует от вас выделить в корпусе специальное место для его установки. В целом же, решая вопрос, как сделать ветряную установку, вам придется изготовить как минимум две ее части – если говорить о функциональных мельницах, то и того больше.
- Корпус. Это, можно сказать, самая простая часть ветряной мельницы, которая, как правило, изготавливается из древесины – если быть более точным, то из досок. Как вариант, можно использовать фанеру – вырезая различные части корпуса ветряка лобзиком, ветряной мельнице можно придать практически любые формы и размеры. Здесь, как говорится, дело за вашей фантазией и умением конструировать. Другие материалы для изготовления корпуса мельницы лучше не использовать – либо обойдется дороже, либо прослужит не долго. Даже в случае с древесиной понадобится позаботиться о дополнительной защите – в общем, корпус нужно будет покрасить. Как вариант, для изготовления мельницы, а вернее ее корпуса, можно использовать кирпич или натуральный камень – использование этих материалов будет рациональным только в случае строительства большой мельницы.
Лопасти. Это самая сложная часть ветряной установки, от которой зависит ее эффективность – это если, конечно, говорить о функциональном изделии данного типа – если вести речь о декоре, то форме и конфигурации лопастей внимания можно особе не уделять. Изготовить лопасти для ветряной мельницы проще всего из двух типов материала – это все та же древесина, с которой придется изрядно повозиться в случае полноценной рабочей установки (декор делается просто, без всяких заморочек) или же пластиковая канализационная труба. С ее помощью изготовить лопасти рабочего вентилятора очень просто, самое главное здесь – правильно раскроить трубу.
- Энергетическая установка. Несмотря на то, что энергетическая установка выглядит довольно сложно, собрать ее своими руками весьма легко. Для этого дела понадобится три основных элемента – это генератор, на вал которого нужно будет установить изготовленные ранее лопасти, аккумуляторы, которые необходимы для запасания энергии и так называемый инвертор-преобразователь, в задачи которого входит преобразование постоянного тока с напряжением 12 или 24 вольта в переменное напряжение 220V. Все это придется купить, после чего вам останется только правильно собрать схему – она элементарная и разобраться с ней сможет практически каждый человек, который хотя бы немного понимает в электричестве. Как вариант, от использования инвертора можно отказаться вообще – освещать некоторые участки сада можно и оборудованием на 12V.
В заключение темы про ветряные мельницы скажу несколько слов о подобных установках, только гидравлического принципа действия – в смысле, водяной мельницы. Это не менее популярный дачный декор, который, как и в случае с ветряком, может даже приносить пользу – это, конечно, если ваш дачный участок расположен на берегу тихой речушки. В таком случае водяные мельницы могут не только вырабатывать электроэнергию, но и качать воду для полива
В общем, на этот агрегат тоже нужно обратить внимание – возможно и для вас он окажется весьма полезной вещью, которую при желании также можно достаточно просто изготовить своими руками

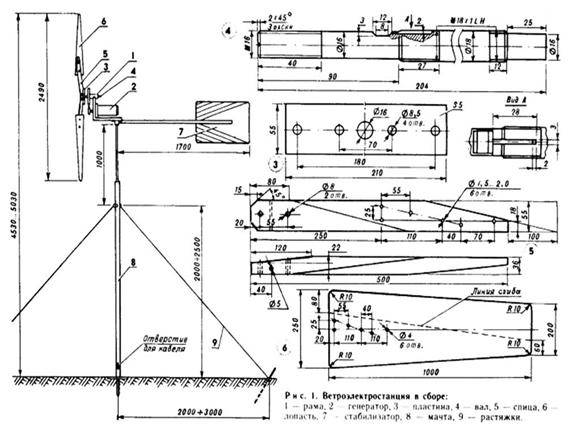

Изготовление самодельного ветряка (чертеж ветрогенератора)
В качестве генератора, основного агрегата любой электростанции, используется электродвигатель постоянного тока (U = 48В, I = 15А, n = 1200 об/мин). Ротор вращается с частотой менее 500 об/мин, причем по мере усиления ветра обороты не возрастают, а увеличивается ток заряда. На валу генератора установлена цепная звездочка (Z=10) от велосипедного двигателя Д-6. Ведомая звездочка (Z=48) и весь кареточный узел взяты от взрослого велосипеда.
Раму пришлось распилить и придать ей нужную форму, а потом заварить. Генератор крепится к раме при помощи болтов М8. Роликовую цепь с шагом 12,7 мм перед установкой нужно прокипятить несколько минут в моторном масле, а затем вытереть ветошью. Лучше использовать цепь от мотоцикла: ее срок службы значительно дольше. Вал каретки я выточил новый, более длинный. При сборке кареточного узла необходимо смазать подшипники смазкой Литол-24 или ЦИАТИМ. Затем на вал навинчивается до упора гайка М16, надевается фланец (рис.3) и зажимается другой гайкой. К фланцу восемью болтами М6 крепится диск (рис.4) таким образом, чтобы выступ фланца на 40 мм вошел в отверстие диска.
Фланец изготавливается следующим образом: на токарном станке из стали вытачивается диск (рис.3, поз.1), затем головка торцевого ключа на 24 отрезается со стороны держателя по высоте до 20 мм, обе эти детали совмещаются друг с другом соосно и привариваются.
В таком случае, если будут использоваться только две лопасти, диск и фланец можно заменить стальной пластиной (рис.1, поз.3). Лопасти изготавливаются из дюралюминия толщиной 2 мм. После изготовления им необходимо придать дугообразную форму. Для этого лопасть надо положить на что-то круглое (например, трубу диаметром 800 мм и длиной не менее 800 мм) и согнуть по линии, показанной на чертеже. Затем лопасть при помощи шести шурупов крепится к деревянной спице, которая делается из струганного деревянного бруска 36х55х500 мм.
Спицы, в свою очередь (при помощи двух болтов М8 каждая), присоединяются к диску или пластине.
Для использования слабого ветра, 5-8 м/с, у меня сделано шесть одинаковых лопастей. При сильном ветре советую использовать только две. Но даже и при небольшом ветре с двумя лопастями ветряк дает ток 4-6 А при напряжении 14 В. В принципе, можно уменьшить длину лопастей до 80 см.
К нижней части рамы приварен штырь (кусок трубы длиной 120-150 мм), который с небольшим зазором входит в трубу-мачту. Перед монтажом его необходимо смазать и проложить латунную шайбу, на которой весь узел будет легко вращаться в горизонтальной плоскости и при помощи съемного стабилизатора становиться против ветра. Мачта длиной 3-3,5 м изготовлена из водопроводной трубы ∅34 мм (не менее). К нижней части мачты, с торца трубы, приварена опорная площадка (S 2-3 дм²), к которой, в свою очередь, приварен штырь длиной 150 мм и ∅12-15 мм. При установке мачты штырь просто втыкается в землю.
На расстоянии 1 м от верхнего конца трубы-мачты, по ее окружности, я приварил четыре гайки М10 для крепления растяжек. Мачту лучше изготовить из двух частей – для удобства перевозки на багажнике легкового автомобиля. В стационарных условиях ее можно изготовить и из другого материала, и более длинную. Несколько слов о пульте контроля и зарядки аккумулятора. В него входят амперметр и вольтметр постоянного тока любого типа, но лучше небольших размеров. Амперметр на максимальный ток 20-30 А, вольтметр на 15-30 В (из расчета того, что бортовая сеть автомобиля – 12 В).
Развязывающий диод – любого типа на ток 20 А. В качестве реостата можно использовать проволочное сопротивление типа ППБ-50Г на 5-10 0м, 50 Вт с доработкой: с левого края нужно снять несколько витков провода, чтобы в рабочем положении цепь разрывалась.
Можно использовать и любой другой резистор, выдерживающий ток 20 А в течение нескольких секунд. А нужно это вот зачем: если аккумулятор заряжен полностью и напряжение на нем достигло 14-14,5 В, то резистором в течение трех секунд закорачиваем генератор и тем самым останавливаем его, ток при этом в 3-4 раза меньше рабочего. Можно затем одну из лопастей привязать к мачте.
Закорачивать генератор резко нельзя, так как может произойти поломка механизма. Вручную, даже при среднем ветре, за лопасть останавливать очень опасно.
Уменьшать этим резистором ток заряда тоже нельзя, так как он выгорит через несколько десятков секунд. Ток заряда можно уменьшить путем добавления количества включенных в розетку ламп. Токоведущий провод – любой мягкий кабель (лучше обрезиненный) сечением 3-4 мм², который пропущен внутри трубы мачты.

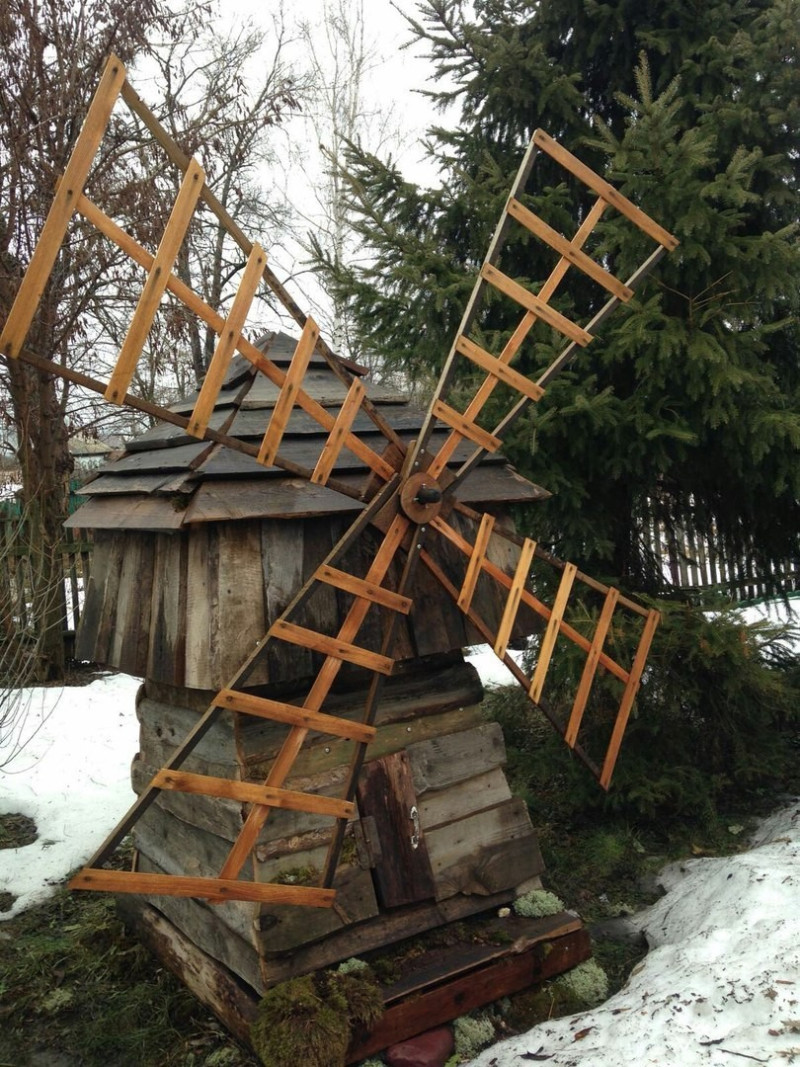

Большая ветряная мельница
Декоративное украшение может послужить деревянным домиком для детей, если сделать его достаточно большим. Изделие создается полым внутри, с небольшими окошками, дверьми.
Это место станет излюбленным для ребятни, которая летом будет прятаться там от зноя.
Крыша и лопасти ветряной мельницы устанавливаются на усиленный каркас, независимо от размеров всего сооружения.
Создаются такие мельницы аналогично миниатюрным вариантам, но крыша обязательно крепится наглухо. Желательно, чтобы лопасти находились на противоположной дверям стороне, так малыши уберегутся от возможных травм. Еще лучше, если лопасти не будут слишком размашистыми, достаточно нескольких сантиметров, поскольку в пылу игр малыши могут забыть о возможных синяках.
Сначала нужно создать квадратный каркас необходимой величины, а потом прикрепить к нему саморезами строганные доски. Вертикальные бруски фиксируются уголками по бокам и обшиваются уже нарезанными досками. Каждая деревянная часть должна быть тщательно обработана до максимальной гладкости, чтобы избежать ран из-за небрежности. Остающиеся в постройке детали нужно немного закруглить, а потом еще раз заняться их выравниванием. Дополнительно жесткости мельницы можно добиться стяжкой, саморезы устанавливаются на расстоянии как минимум 30 мм.
Во время монтажа желательно, чтобы все использованные для обшивки доски были одинакового размера, иначе конструкция будет выглядеть немного кривовато. Прибавить конструкции дополнительной прелести помогут перила по бокам, подставки для растений, которыми впоследствии можно будет декорировать мельницу.
Желательно, чтобы высота всей конструкции вместе с крышей достигала хотя бы 1,5-2 м. Скосы крыши мастерятся из бруска с предпочтительным сечением 50-55 мм. А в качестве основы для создания уникальных крыльев можно использовать обыкновенную крестовину, сделать которую можно самому. По окончании работ головки саморезов можно покрыть декоративными элементами, надежно спрятав, а само изделие обработать антисептиком, а потом покрыть нетоксичной краской. Дети любят яркие цвета, поэтому мельницу можно оригинально раскрасить, привлекая к процедуре детей. Они проявят свое творчество и фантазию и проникнутся ощущением, что домик-мельницу они создали собственноручно.
При желании и наличии достаточного места и материала возле этой конструкции создается целая игровая площадка с песочницей, качелями. Подобные изделия, созданные самостоятельно, стоят недорого, но дарят много радости.
Декоративный элемент или практичное сооружение?
Использовать ветряную мельницу в качестве полноценного сооружения, выполняющего помол муки, невозможно. Во-первых, размеры такого сооружения не подойдут для относительно небольших участков. Кроме того, необходимости в размоле зерна в настоящее время не имеется. Поэтому ветряные мельницы, возводимые на садовых участках, выполняют декоративную роль. При этом, вращающийся ротор, если он способен выполнять свои функции, вполне может быть использован для различных хозяйственных нужд:
- производство электроэнергии;
- приведение в действие водяного насоса;
- корпус ветряка можно приспособить для хранения различного инвентаря.
Выбор способа применения ветряка — прерогатива владельца участка, но наиболее распространенным назначением таких сооружений является украшение участка, привнесение фольклорных мотивов в стиль оформления. Этот момент нельзя считать второстепенным или неважным, так как внешний вид так же нуждается в грамотном и творческом подходе, как и практическое применение.

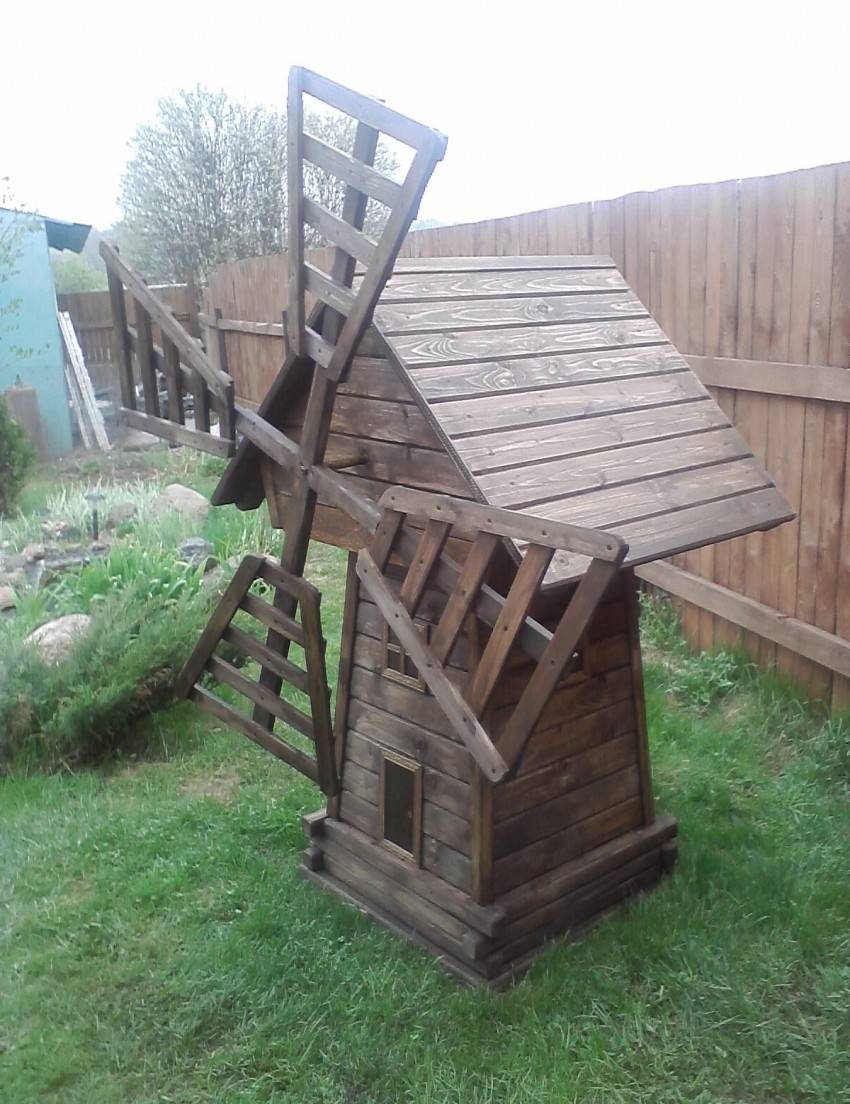

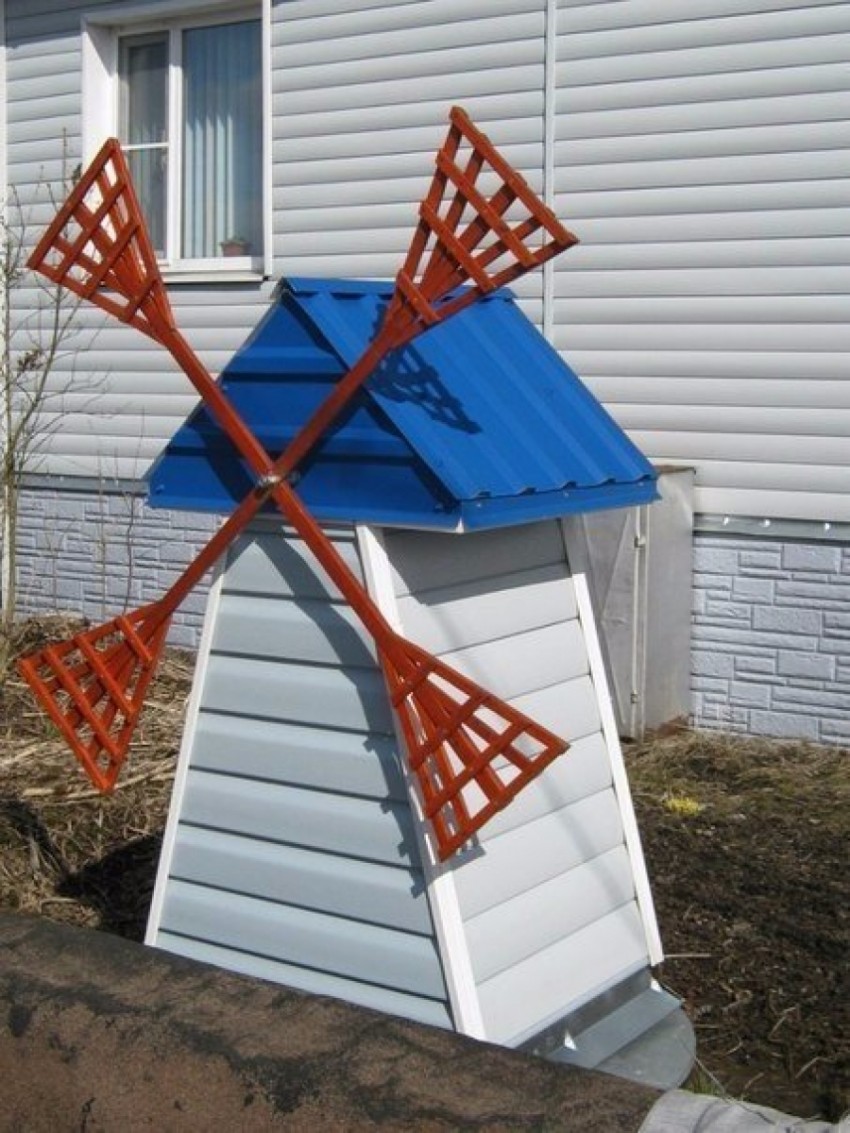

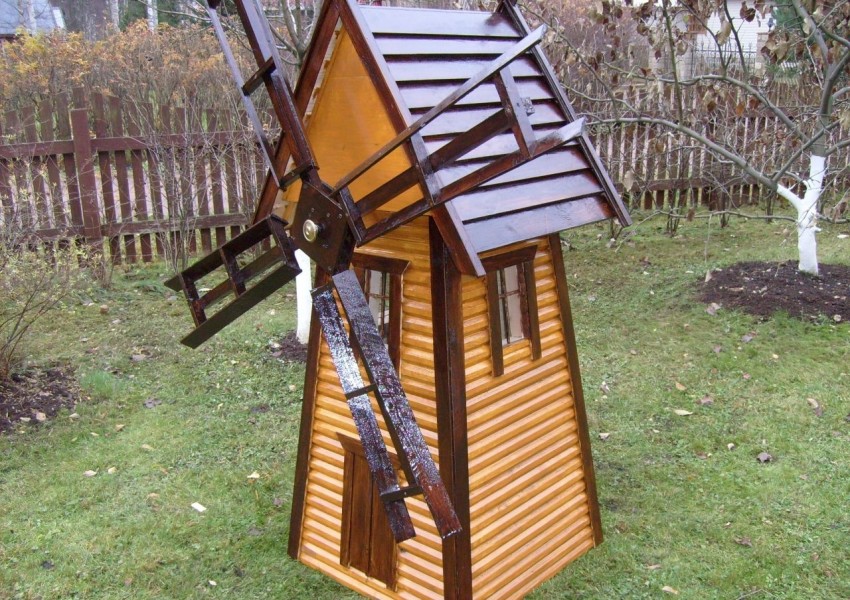

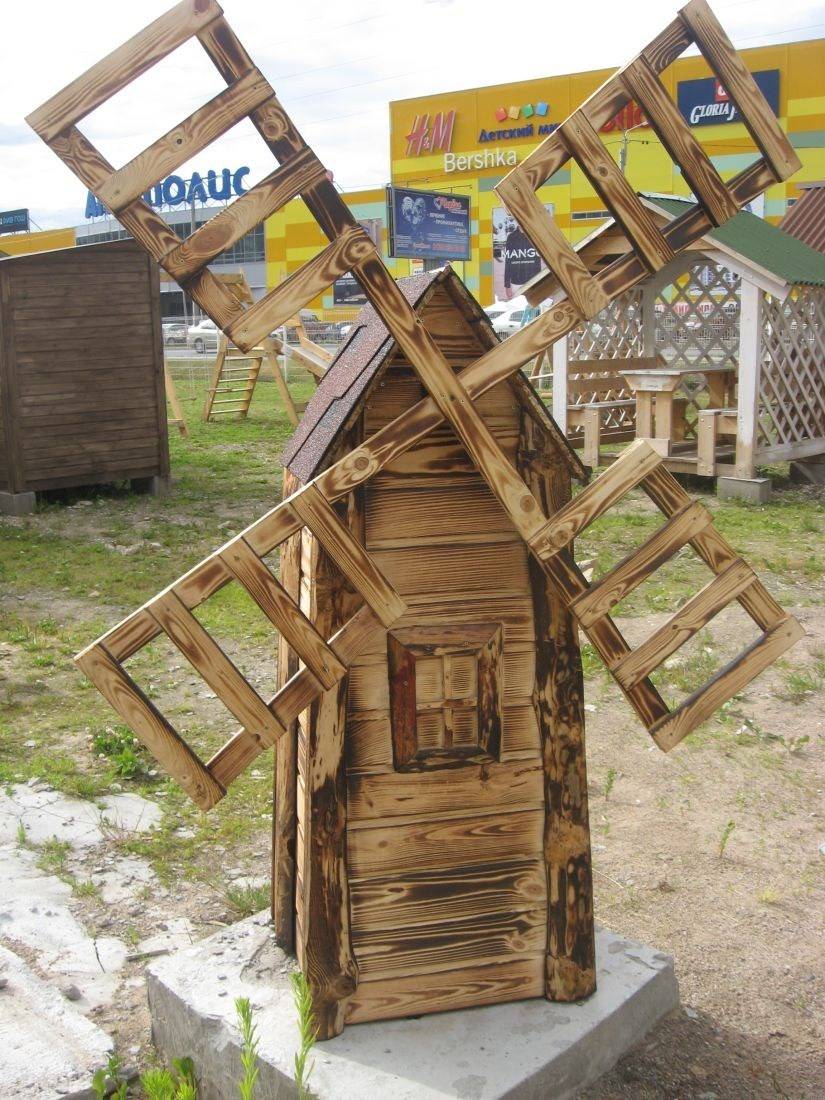

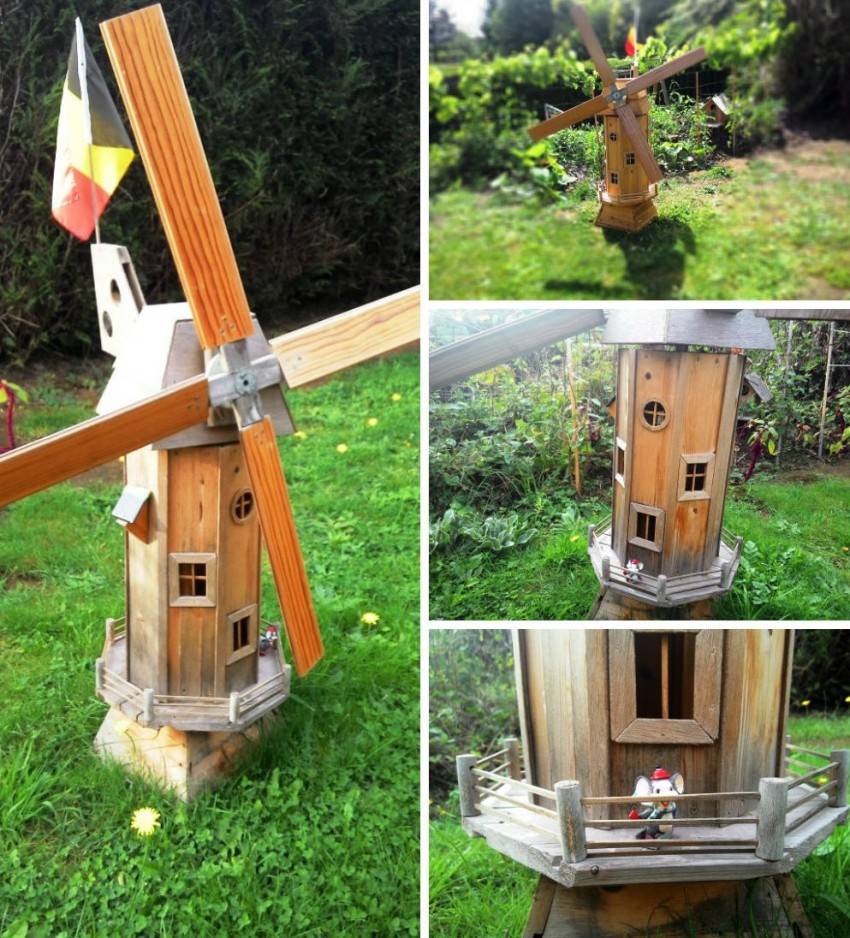

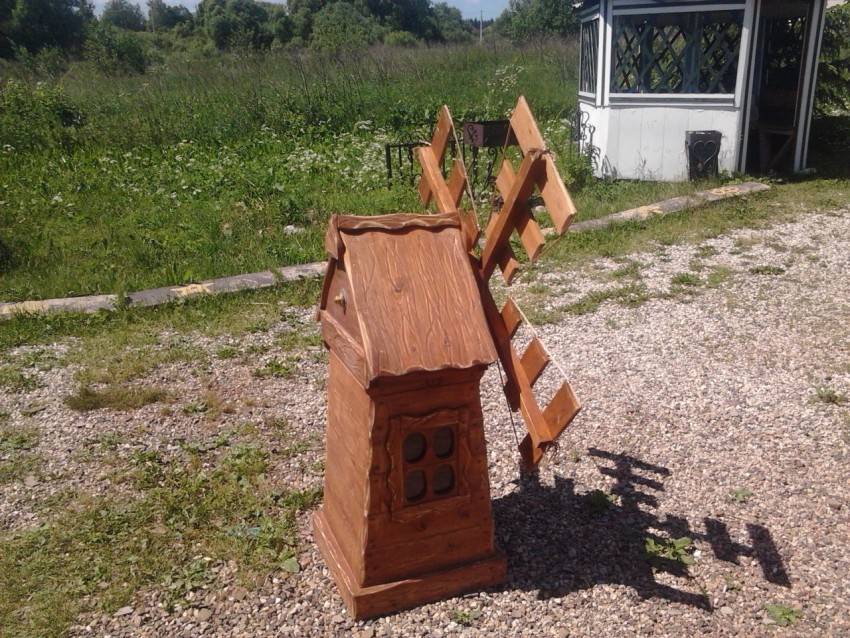

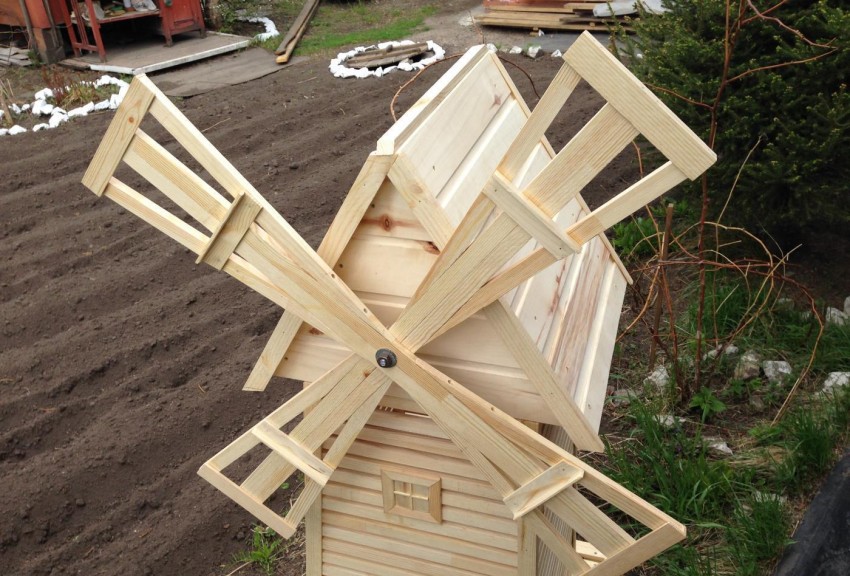

Фото мельницы своими руками
https://youtube.com/watch?v=9RixyBjbV6g
Также рекомендуем просмотреть:
- Мотоблок своими руками
- Калитка своими руками
- Летний душ своими руками
- Садовые фигуры своими руками
- Качели своими руками
- Туалет на даче своими руками
- Садовые дорожки своими руками
- Детская площадка своими руками
- Веранда своими руками
- Сарай своими руками
- Пруд своими руками
- Грядки своими руками
- Курятник своими руками
- Цветник своими руками
- Септик своими руками
- Фонтан своими руками
- Поделки из покрышек своими руками
- Погреб своими руками
- Ловушка для мух своими руками
- Вольер своими руками
- Бассейн своими руками
- Навес своими руками
- Огород своими руками
- Крыльцо своими руками
- Тротуарная плитка своими руками
- Коптильня своими руками
- Детская кроватка своими руками
- Мангал своими руками
- Бочка своими руками
- Гамак своими руками
- Ландшафтный дизайн своими руками
- Клумбы своими руками
- Теплица своими руками
- Альпийская горка своими руками
- Сделать клетку своими руками
- Как украсить двор своими руками
- Полив своими руками
- Поилка своими руками
- Бытовка своими руками
- Удочка своими руками
Как сделать своими руками?
Если вы готовы построить мельницу на участке, нужно все делать согласно пошаговой инструкции – от разработки проекта до декоративного оформления конструкции.
Схемы и чертежи
Делать на глаз, без чертежей – не вариант. Даже если мельница будет иметь маленький размер, риск возникновения неточностей велик. В чертежах и схемах прописано все: от параметров до формы.

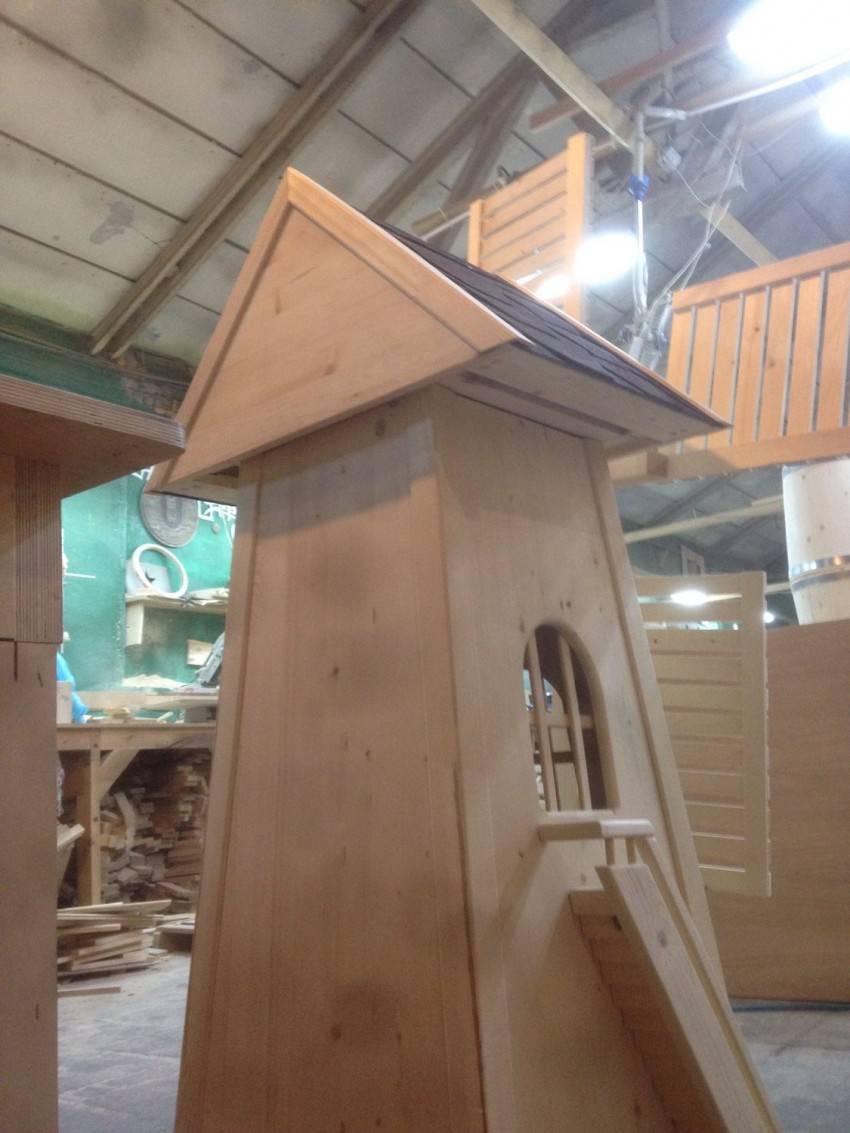

Создание каркаса
Наиболее простым корпусом для деревянной конструкции будет трапециевидный короб. Нужно к возведенной до этого опоре-платформе саморезами прикрепить четыре равнодлинных бруска. Сверху края сочленяются брусом горизонтально для дополнительной фиксации. Сборка требует симметрии, это правило нельзя игнорировать. Грани полученной конструкции обычно обшиваются деревом.
Крыша
Стык крышевых ребер закроет конек: воспользоваться можно как готовой деталью, так и сделанной самостоятельно. Если отказаться от конька, крыша создаст впечатление незаконченной постройки. Да и внутрь самой постройки запросто проникнет дождь. Готовую крышу нужно надеть на мельничный корпус и внутри зафиксировать длинными саморезами.
Пропеллер – отдельная глава в конструировании. Это лопасти, вращаемые ветром, самая узнаваемая и очаровательная часть ветряка. Один из способов ее сбора такой:
- вырезать 2 круга из фанеры диаметром около 20 см, по центру сверлом проделать отверстие под шпильку;
- отдельно собрать лопасти из рейки: чтобы ветер смог крутить винт и вращать жернова, в подлинной мельнице они будут слегка под углом, чтобы облегчить захват воздуха – эту хитрость можно использовать и для декоративной конструкции;
- детали нужно обработать подходящим антисептиком и покрасить краской либо затонировать морилкой;
- лопасти на равном интервале нужно зажать между двумя фанерными кругами клеем либо болтами;
- готовый пропеллер нужно установить на шпильку, с обоих боков закрутив гайку.
Есть еще один способ сооружения пропеллера, а именно:
- две длинные реечки крест на крест скрепляются клеем;
- в центре, где они пересекаются, проделывается отверстие под шпильку;
- на каждый краешек фиксируется рейка-лопасть;
- собранный пропеллер водружается на шпильку, крепится гайками;
- если лопасти делаются из винтового металла (что тоже вполне возможно), острые края металла обрабатываются, части свариваются друг с другом;
- железо обязательно окрашивается, чтобы избежать ржавчины.
Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

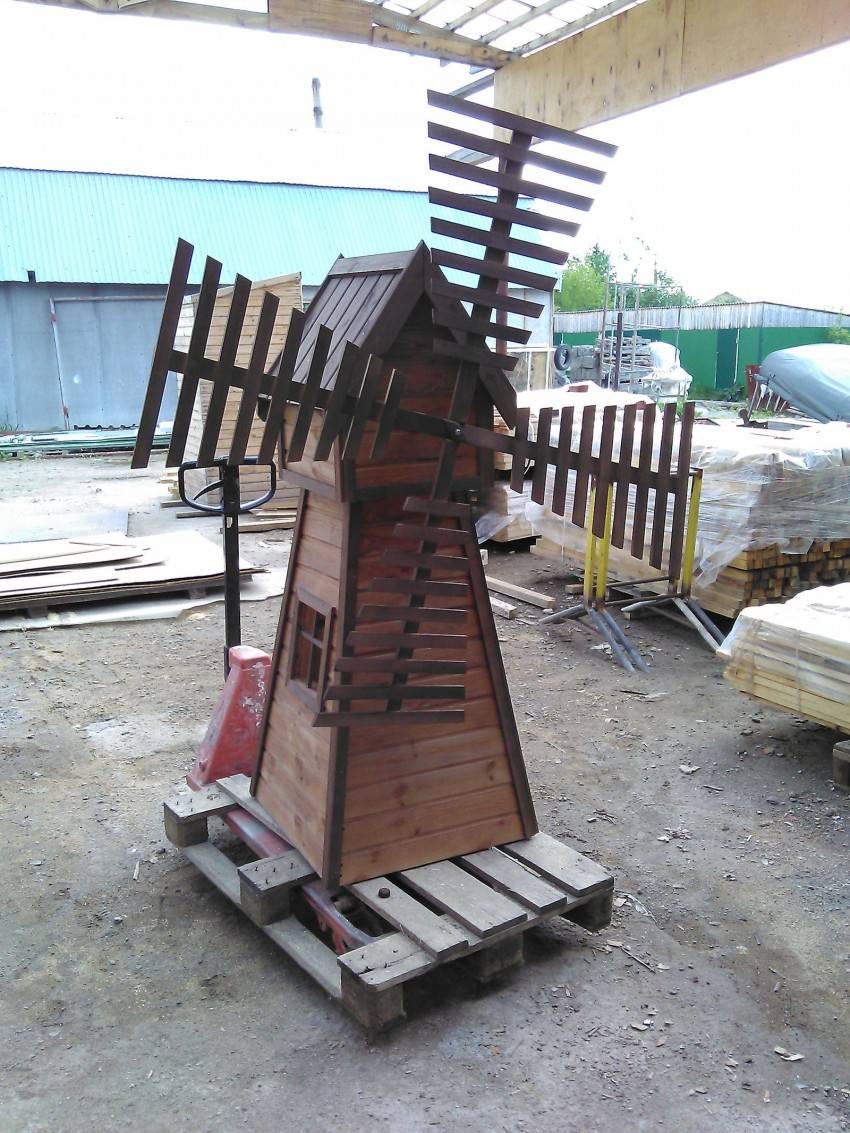

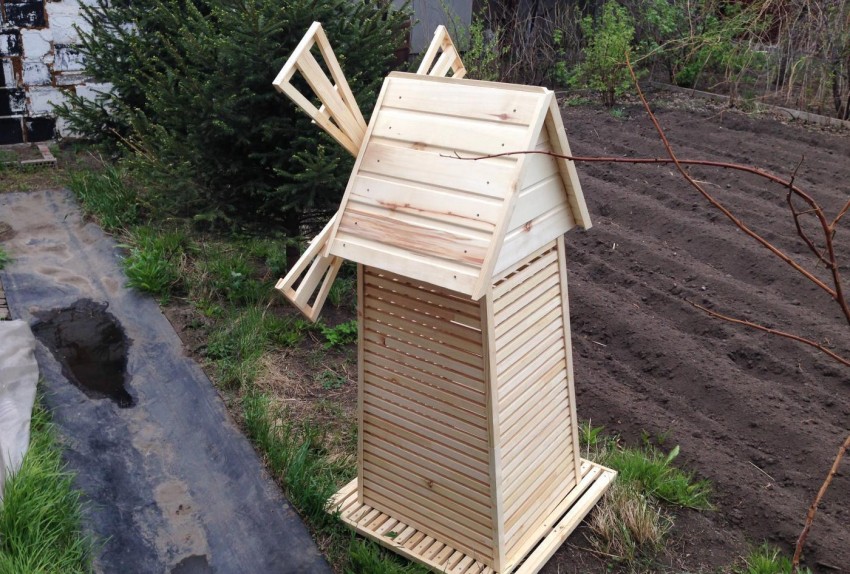

Изготовление ветряной мельницы
Строительный рынок позволяет приобрести любой необходимый материал. Простую мельницу можно изготовить из досок и бревен, более сложную — из:
- Кирпича;
- Дикого камня;
- Фанеры;
- ДСП;
- Металлопрофиля.
Проще всего изготовить деревянную мельницу. Для этого нам понадобится следующий материал:
- Толстая фанера или ДСП;
- 10 панелей евровагонки;
- Рейки 20х40;
- Раскладки для лопастей;
- Деревянные уголки;
- Метизы (шурупы, гвозди, скобы);
- Лак, олифа или алкидная эмаль;
- Шайбы, болты и гайки (5шт.);
- ПВХ-труба для канализации, диаметром 100 мм.
Также нужно обзавестись нужным инструментом. Для изготовления ветряной мельницы нужно приобрести:
- Рулетку;
- Пилу (ножовку);
- Молоток;
- Шуруповерт;
- Рубанок (обычный или электрический);
- Дрель;
- Болгарку;
- Наждачную бумагу;
- Пару кистей.
- Ондулин.
Последовательность работ
Важно не спешить, следовать простой инструкции по изготовлению ветряной мельницы, которых можно с избытком найти в интернете. Рассмотрим одну из них, детально пройдемся по всем этапам:
Рассмотрим одну из них, детально пройдемся по всем этапам:
Рассмотрим одну из них, детально пройдемся по всем этапам:
- Изготовляем платформу, на которой будет размещаться вся конструкция (нижняя часть);
- Чтобы она снизу не подмыкала, ставим ее на ножки, которые изготовляем из ПВХ трубы для канализации. Можем фундамент забетонировать, чтобы достичь большей устойчивости всей конструкции;
- Изготовляем каркас. Выпиливаем из листа ДСП или фанеры детали нужной длины. Следим, чтобы не было перекосов;
- Крепим их помощью метизов к каркасу и основанию;
- Обшиваем нижнюю и верхнюю часть евровагонкой;
- Высверливаем в верхней части отверстие под ось, на которой будут вращаться лопасти;
- Устанавливаем длинный болт. Подлаживаем под него с внутренней стороны шайбы, с внешней – прочно фиксируем гайкой;
- Изготовляем, обшиваем кровлю. Для покрытия используем ондулин, укладываемый в виде черепицы
- Изготовляем лопасти из реек-раскладок. Скрепляем их между собой мелкими метизами;
- В центре полученной крыльчатки высверливаем отверстие;
- Насаживаем готовые лопасти на болт;
- Фиксируем с помощью гаек;
- Покрываем готовую мельницу лаком или алкидной эмалью.

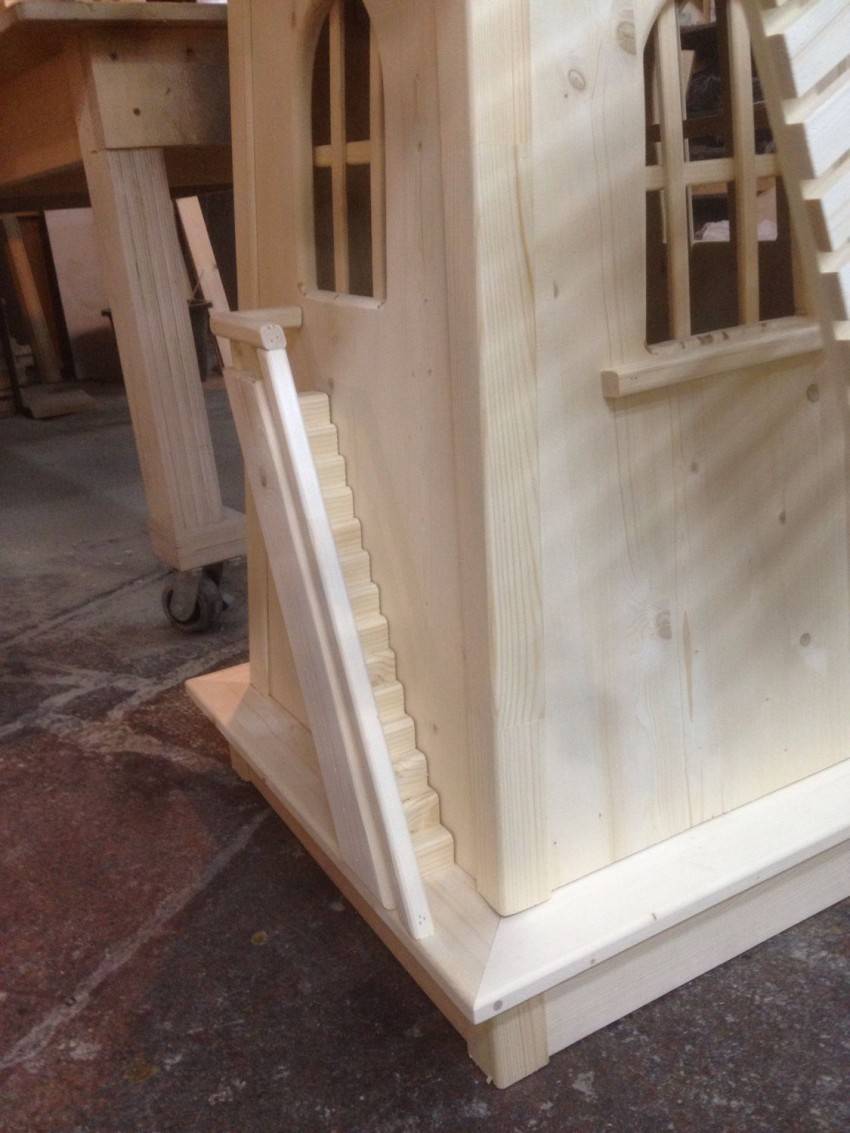

Декорации
После того как сделана мельница своими руками, остались заключительные штрихи – подчеркнуть ее, выделить на фоне ландшафта. Для этого используем подсветку – устанавливаем точечные или неоновые светильники. Пролаживаем к ним кабель, напитываем.
Таким образом, в ночное время суток мельница не только будет видна, но и будет служить отличным источником света.
Существуем множество схем изготовления ветряной мельницы. Самая простая — деревянная конструкция, доступная каждому, была рассмотрена выше. Если она изготовляется как новая игрушка для детей, то нужно позаботиться о том, чтобы ее не снесло ветром, она не рухнула, когда на нее будут садиться сверху. Как новый элемент дизайна, ветряная мельница вдохнет в садовый ландшафт новую жизнь, сделает его эстетичным и превлекательным.
Выбор ветрогенератора
Самые качественные ветряки производят в Германии, Франции и Дании. Эти страны делают ветровые установки для снабжения электричеством жилого частного сектора, фермерских хозяйств, школ, небольших торговых точек. В России из-за низкой стоимости электроэнергии и негласной монополии на продажу электроэнергии ветроустановки, солнечные панели и другие виды альтернативной энергии не сильно распространены.
Мобильный ветрогенератор подойдет для нефтепромышленности или монтажных бригад, которые ведут строительство в полях (прототип)
Но высокая стоимость подключения удаленных объектов от электросетей (есть до сих пор не электрифицированные деревни), хамство чиновников, длительные процедуры хождения и получения ТУ у монопольных компаний вынуждают собственников использовать альтернативную энергию своих объектов.
Прежде все вы должны понимать, что КПД ветровой установки составляет около 60%, есть зависимость от скорости ветра, и потребуется периодически проводить ТО. Если вы все-таки решили сделать выбор в пользу ветрогенератора, следует знать. Выбирать ветрогенератор нужно исходя из конкретных обстоятельств его применения. Существуют новые разработки и модели: с повышенным КПД, вертикальные, горизонтальные, ортогональные, безлопастные.
Для предприятий или частного дома эти данные могут быть в проекте или счетах за электроэнергию. Если вам необходимо обеспечить электроэнергией дачу выбирается модель ветроустановки на 1-3 кВт, инвертор нужно небольшой мощности и можно обойтись без аккумуляторных батарей. Принцип наличия дачной ветроустановки прост: есть ветер — есть электричество, нет ветра — работаем в огороде или по хозяйству. Простой ветрогенератор можно сделать самому, достаточно собрать необходимые материалы и соединить их вместе.
https://youtube.com/watch?v=4VawEMvdQxc
Для частного дома постоянного проживания, такой принцип не подойдет. При частом отсутствии ветра следует придать особое значение аккумулятору. Здесь нужна большая ёмкость. Однако, чтобы он быстрее заряжался, сам генератор электричества также должен быть большой мощности. То есть отдельные узлы установки тесно взаимосвязаны друг с другом. Более надежная комбинация — симбиоз с дизель-генератором и солнечными панелями. Это 100% гарантия наличия электричества в доме, но и более дорогая.
Сейчас большое распространение получили коммерческие ветровые установки. Получаемая с их помощью электроэнергия продается различным предприятиям, испытывающим недостаток в энергоснабжении. Обычно такие электростанции состоят из нескольких ветрогенераторов различной мощности. Вырабатываемое ими переменное напряжение в 380 вольт подается непосредственно в электросеть предприятия. Кроме того, ветрогенераторы могут использоваться для зарядки большого числа аккумуляторных батарей, с которых потом преобразованная в переменное напряжение энергия также подается в электрическую сеть.
Ветрогенераторы российского производства
В большинстве случаев владельцы предприятий ставят ветроустановки, солнечные панели и дизель-генераторы для нужд собственного производства. Получение разрешение на продажу электричества в России — это, скажем так, отдельная история. После проведения энергоаудита, высвобождаются мощности, например, путем замены ламп освещения на светодиодные. Подсчитывается срок окупаемости, при отсутствии бюджета можно разделить модернизацию на этапы.

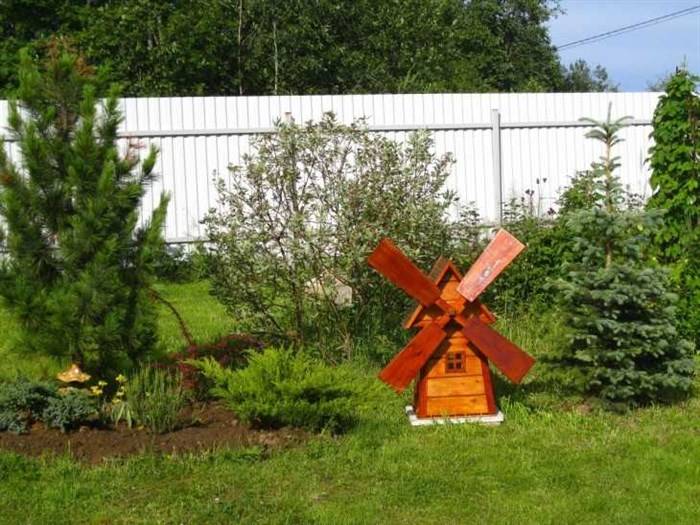

Где лучше разместить и с чем сочетать

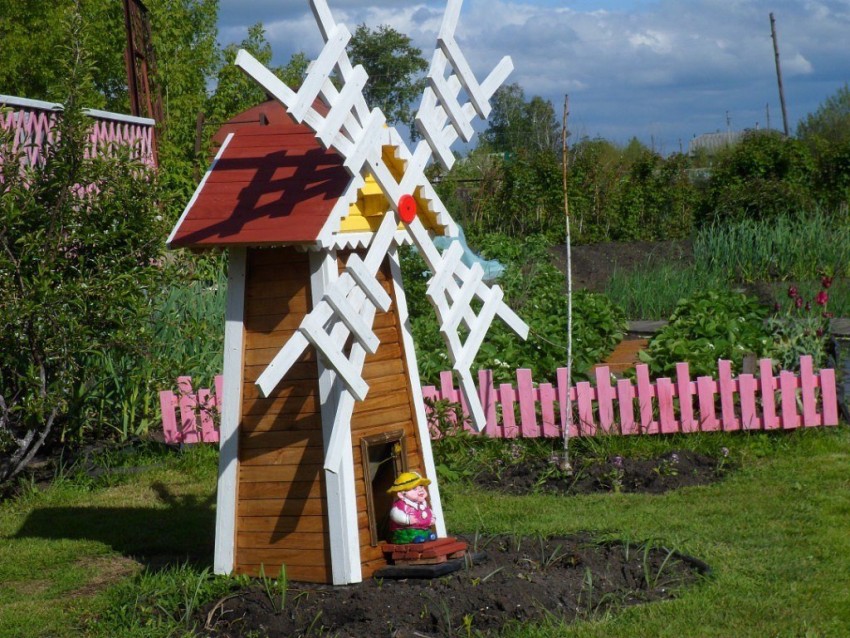

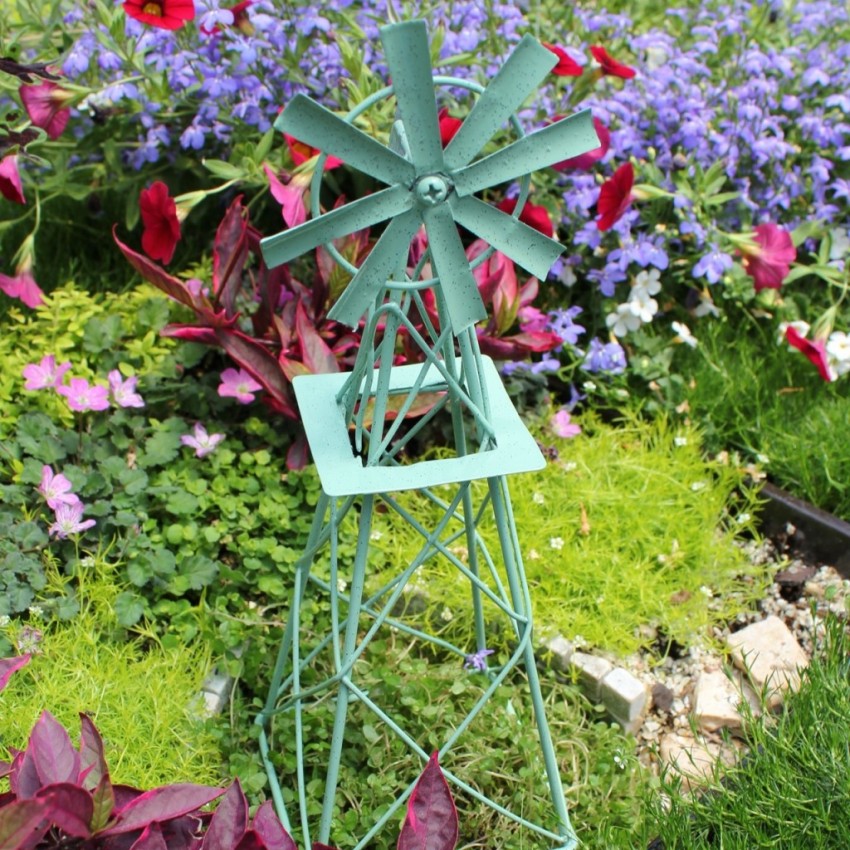

Садовые мельницы бывают разных размеров. Объект такого типа можно разместить, немного отступив от высокого забора, который будет создавать эффект крепости. Если в вашем саду есть небольшой прудик или озеро, то мельничная конструкция отлично дополнит эту композицию. Старайтесь не перегружать её крупными элементами.
Отлично будет смотреться мельница, выложенная камнем, к тому же такие конструкции можно дополнить садовыми тачками старинного образца, утончёнными лавочками, мини-мостами через водоём или высокими фонарями. Глиняные фигурки животных также можно гармонично использовать для дополнения общей композиции.
Читайте, как использовать в ландшафтном дизайне амфоры.
Отлично подойдут искусственные гнёзда с птенцами, аисты на длинных ногах, цапли. Маленькие гномы, расположенные у конструкции или сопровождающие каменную тропу к ней, смогут перенести в атмосферу сказочного леса и также скрасят этот комплекс.
На самой мельнице или рядом можно разместить деревянные контейнеры, в которые высадить небольшие цветы ярких оттенков. Так можно добиться контраста, особенно если конструкция тёмно-шоколадного цвета. Отлично подойдут такие оттенки, как фуксия, белый, жёлтый, можно даже скомбинировать несколько цветов.
Как сделать ветряную электростанцию?
Дороговизна промышленных моделей вынуждает людей, способных пользоваться инструментами и обладающих определенными познаниями, создавать самодельные ветряки. Расходы на такое устройство несравнимы с тратами на заводские модели, а эффект, полученный от самоделок, зачастую превосходит показатели прославленных зарубежных изделий.
Для изготовления станции понадобится:
- комплект оборудования — контроллер заряда, инвертор, аккумулятор;
- генератор, способный работать на низких скоростях. Чаще всего используется автомобильный или тракторный генераторы, прошедшие некоторую модернизацию;
- ветряк — вращающийся ротор, установленный на мачте или основании нужных размеров.
Оборудование для станции может быть собрано самостоятельно или приобретено в готовом виде. Изготовление генератора из готового устройства занимает один день (если иметь представление о том, что надо делать). Ветряк делается из подручных материалов — металлических бочек, листового металла и т.п.
Все элементы конструкции собираются воедино, система запускается, производится оценка ее характеристик и, если надо, вносятся необходимые изменения. Ветряк, собранный своими руками, ремонтируется совершенно без проблем, так как вся его конструкция известна мастеру, что называется, до последнего винтика.
Как вам статья?
Мне нравитсяНе нравится
Инструменты и материалы
Потому, если с электроинструментом у вас все в порядке и руками вы привыкли не только кепку поправлять, есть хорошая возможность изготовить кое-что интересное, да еще и сэкономить пару тысяч для семейного бюджета.
Для работы понадобится:
- Брус сечением 30×30 мм.
- Рейка сечением 20×20 мм.
- Брус сечением 50×50 мм.
- Обрезки реек толщиной до 10 мм.
- Лист фанеры толщиной 10 мм.
- Лист фанеры толщиной 5 мм.
- Два подшипника с внутренним диаметром 11-16 мм.
- Стальной прут по внутреннему диаметру подшипника.
- Саморезы.
- Небольшого размера гвоздики.
- Малярный скотч.
- Столярный клей.
- Лак для наружных работ.
Из инструмента будут нужны:
- Электролобзик.
- Шуруповерт.
- Дрель.
- Рейсмус (по возможности).
- Рубанок.
- Фрезер.
- Наждачная шкурка.
- Кисточки.
- Молоток.
- Рулетка.
- Карандаш.
- Уголок.
- Циркуль.
- И транспортир.
Если покупать все это для изготовления поделки – окажется, конечно же, неоправданно дорого. Но обычно весь этот инструмент в обязательном порядке присутствует в мастерской каждого не ленивого дачника.
Последние штрихи
На финальном этапе готовую декоративную мельницу окрашивают лаком или краской. Когда лакокрасочный слой высохнет, можно размещать мельницу в подготовленном месте сада. Следует предусмотреть отсутствие прямого контакта с землей.
Для этого можно поставить ее на большой плоский камень или подготовленную бетонную площадку. Также можно прикрепить к каркасу мельницы ножки из прочного пластика, которые погружаются в землю.
Мельница, сделанная самостоятельно, будет смотреться уместно в любой части сада. Идеально, если рядом будет красивый и подстриженный газон, а также несколько многолетних растений. Декоративная мельница хорошо смотрится в любое время года: среди буйной зелени, опавшей желтой листвы, а также слегка припорошенная снегом. Но если вы хотите, чтобы она прослужила вам долго, то лучше спрятать ее на зимний период.

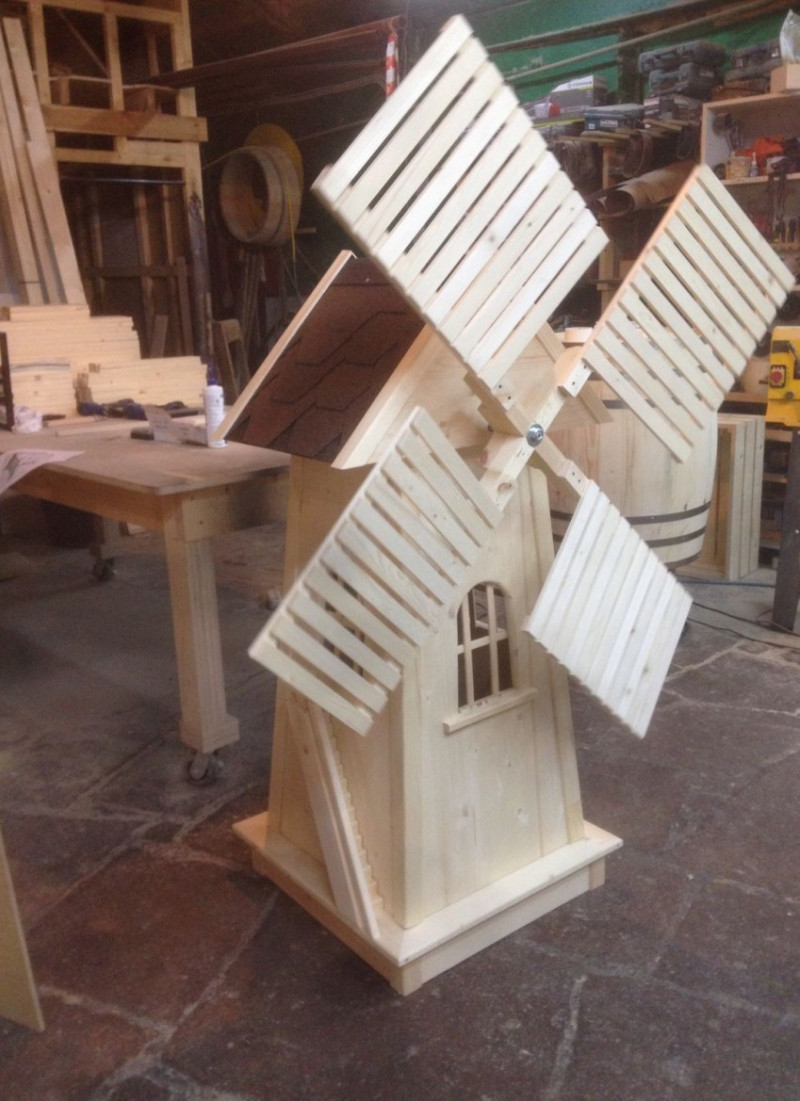

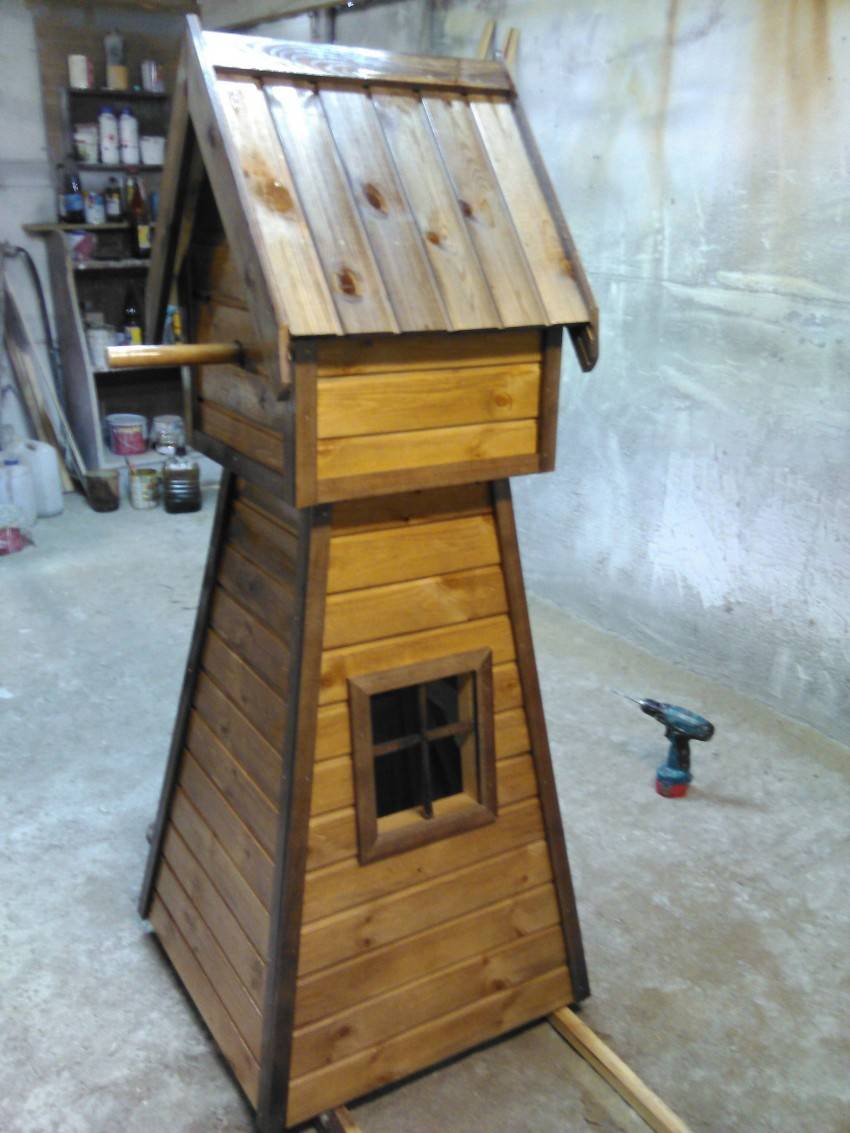

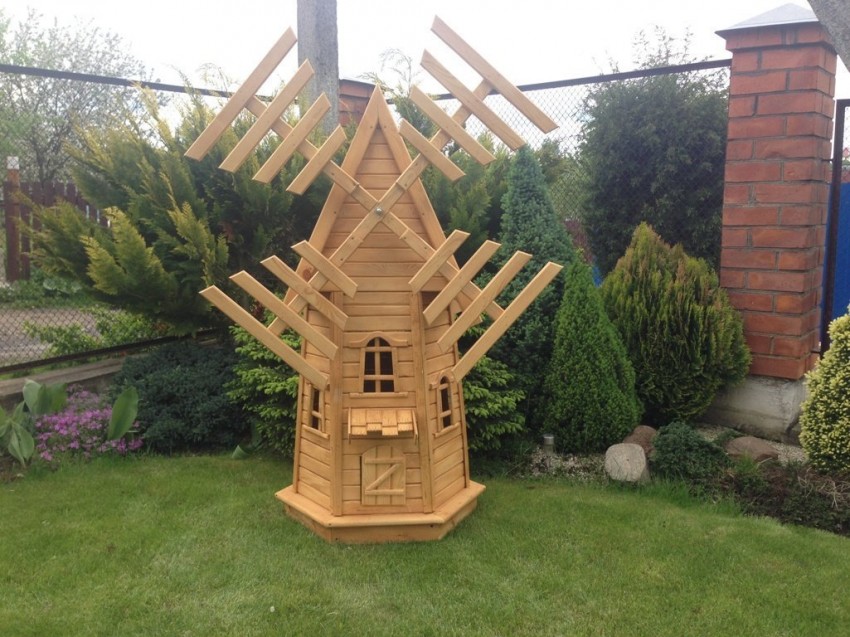

Как сделать декоративную мельницу из досок для дачи своими руками
Для первого опыта лучше всего выбрать мельницу с корпусом из фанеры толщиной не менее 12 мм. Корпус склеиваем любым столярным клеем, лучше всего использовать полиуретановые марки. Оголовок выполним из пластика, ветряное колесо собираем на металлической оси с опорой на подшипниках. В целом получится полностью работоспособная модель, которую можно использовать для практических нужд.

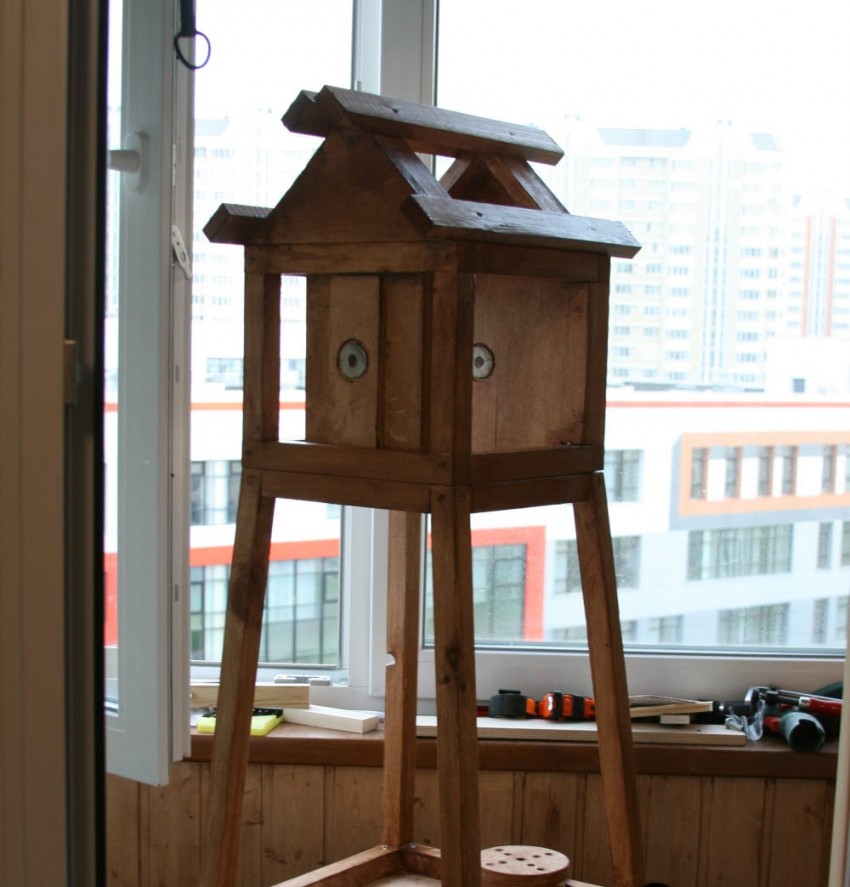

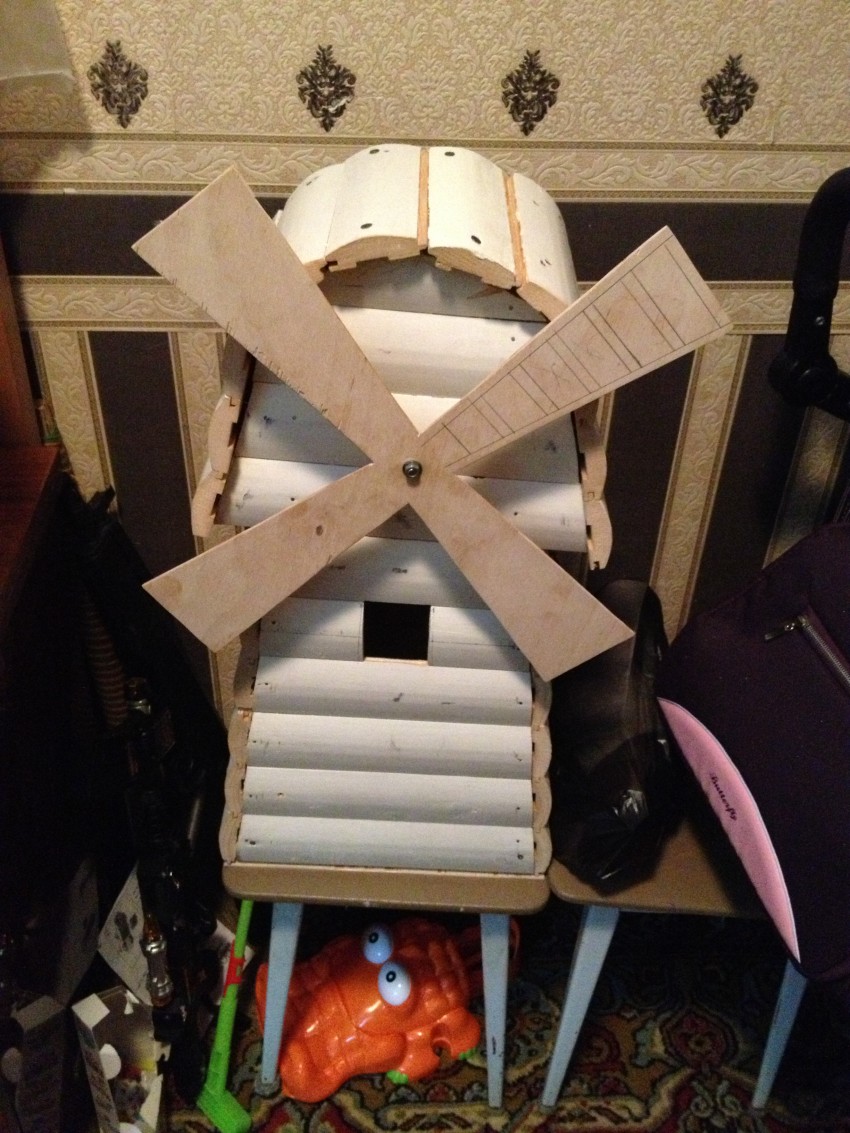

Как сделать корпус из фанеры
Процесс сборки коробки декоративной мельницы выглядит следующим образом:
- В первую очередь по шаблону вырезаем шесть одинаковых трапеций, сделать это можно на станке или обычным электролобзиком;
- Кромки на боках подрезаем на угол так, чтобы торцы после сборки плотно прилегали друг к другу, наносим клей и стягиваем скотчем до высыхания. Аналогичным способом делаем шестиугольное основание декоративной мельницы;
- Внутрь корпуса закладываем шестиугольное днище;
- На верхнюю часть корпуса крепим круглую «тарелку» — подставку под пластиковый колпак;
- Вырезаем из фанеры два квадрата, сверлим отверстия под подшипник и собираем опорный узел под установку оси вращения.
Остается лишь закрепить фанерный блок с осью и подшипниками, и можно приступать к изготовлению лопастей.
Это крайне важный этап, так как сделать крылья нужно максимально точно, иначе биение, возникающее при вращении лопастей, может стать причиной разрушения мельницы.

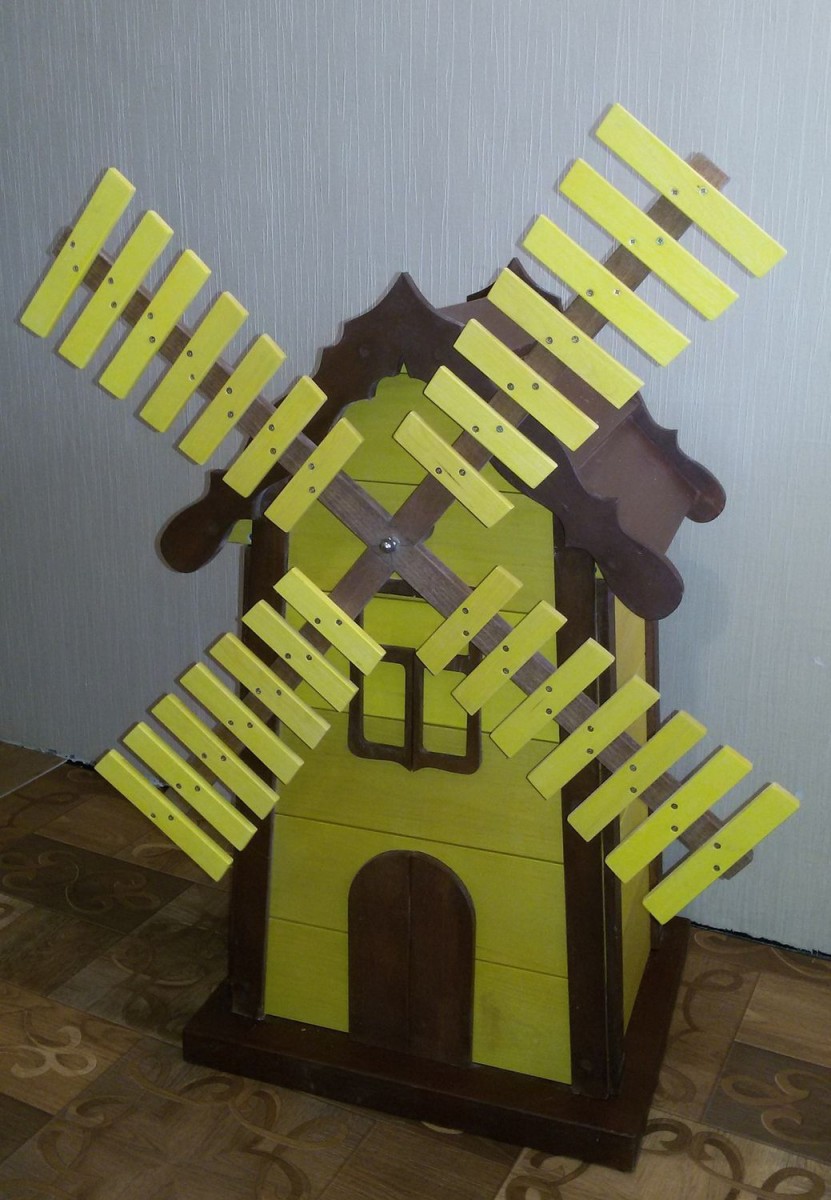

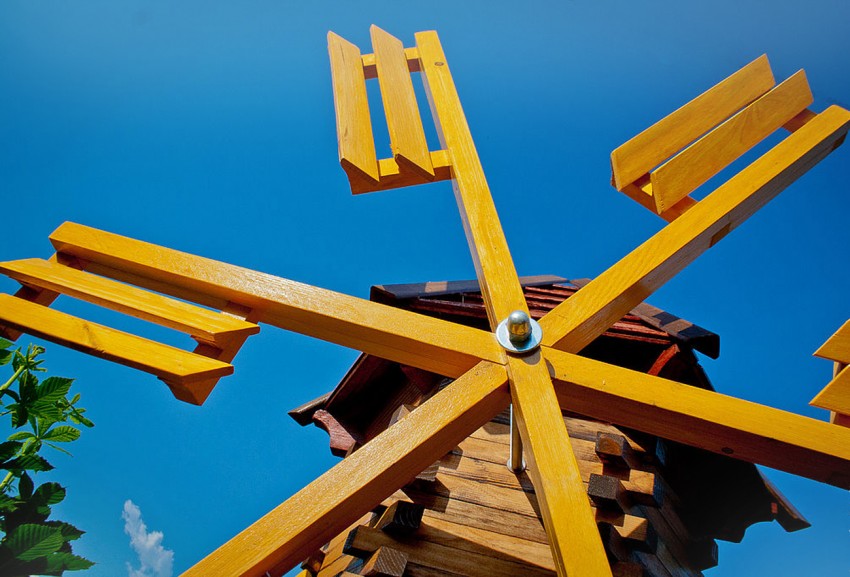

Как сделать лопасти для декоративной мельницы
Сами лопасти вырезаем из тонкой фанеры толщиной 5 мм по шаблону. Основной элемент – монокок, к которому будут крепиться крылья, нужно сделать по следующей схеме:
- Первым делом основа или заготовка, ее можно сделать из куска толстой фанеры, не менее 30 мм толщиной, или склеить два квадрата из листа 18 мм;
- Точно по центру сверлим отверстие под ось. Еще нужно сделать четыре отверстия для закладных втулок, в которые будут вворачиваться шпильки лопастей. Для них сделаем отверстия на гранях будущего кока;
- Вырезаем из ели четыре рейки, длиной не менее 40 см, сечением 30х30 мм. В торце каждой нужно сделать отверстие под переходной винт, вворачиваем его вовнутрь. Вырезанные заранее плоскости лопастей приклеиваем к рейкам.
Через сутки лопасти можно будет закрепить на монококе.
Крыльчатку одеваем на ось и фиксируем гайкой с шайбой.
Остается лишь отрегулировать биение лопастей. Для этого необходимо сделать несколько оборотов на большой скорости, чтобы понять, какое из крыльев оказалось наиболее тяжелым, и слегка подрезать его с конца ножовкой.
Достаточно установить корпус ветряка на сквозняке и понаблюдать за его работой в течение нескольких минут. Если нет вибраций, посторонних шумов и скрипа, можно делать фундамент и выполнять декоративную отделку конструкции.

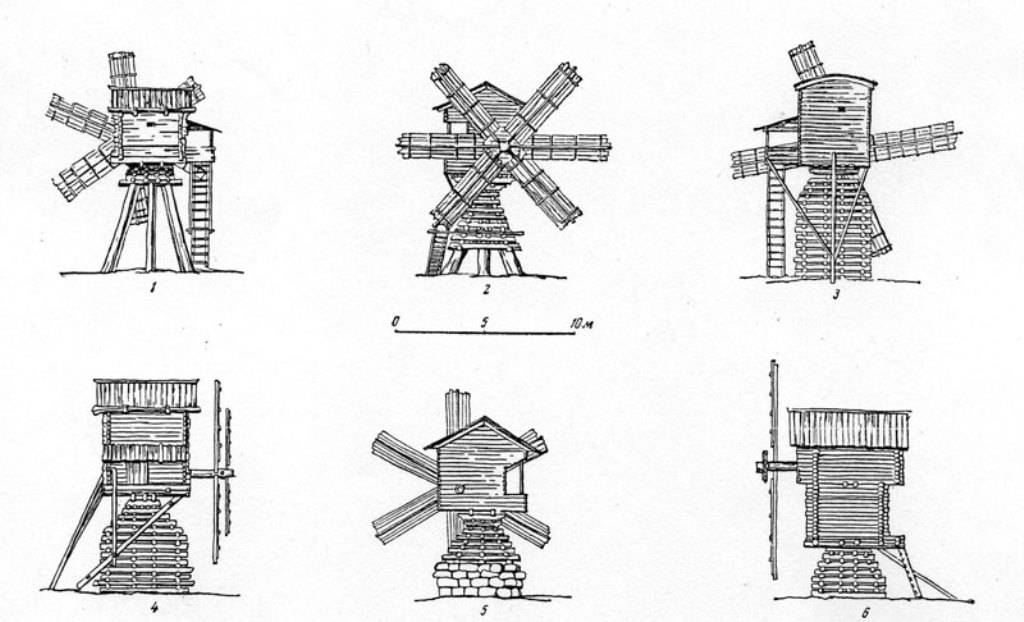

Наиболее известные старые ветряные мельницы
Родосские мельницы, находящиеся около порта Мандрнаки, дробили очень долго зерно, которое доставляли прямо в гавань по морю. Изначально их было 13, по другим данным — 14. Но лишь 3 дошли до нашего времени и сохранены как памятники. На острове Эланд примерно та же ситуация — вместо 2000 мельниц сохранилось только 355. Их демонтировали в начале прошлого века, потому что необходимость отпала, к счастью, самые красивые постройки уцелели.
Также стоит отметить:
Zaanse Schans (север Амстердама);
мельницы островов Миконос;
город Консуэгра;
мельничную сеть Киндердейк;
ветряные мельницы иранского Наштифана.
Установка мельницы
Деревянные мельницы для сада отлично вписываются в деревенский и некоторые другие стили ландшафта. Однако, даже если сад оформлен подобным образом, при установке мельницы нужно учитывать некоторые нюансы.
Наилучшим вариантом является ее расположение на лужайке с высокой травой или где-нибудь в углу. В таком случае можно не учитывать тонкости сочетания элементов композиции. Однако, если все элементы декора будут расставлены по одиночке, возникнет впечатление, что они между собой не взаимосвязаны.
Так же можно поставить поделку возле беседки, но в этом случае конструкции должны сочетаться между собой стилистически. К примеру, беседка может быть обшита такой же вагонкой, как и мельница.
Мельница в комбинации с телегой
Гармонично будет смотреться поблизости мельницы деревенская телега или брошенное неподалеку деревянное колесо. Если сделать декоративные домики и мельницы для сада в одном стиле, то проблем с размещением композиции будет меньше.
В целом, самое главное, чтобы ни какой из элементов пейзажа не вызывал дисбаланса.
Сделать самостоятельно мельницу для сада совершенно не сложно, даже если вы не имеете особых навыков в столярном деле. Главное – правильно выполнить разметку всех деталей и не допускать ошибок в процессе работы. В результате получится изделие, которое может стать центральным украшением всего садового ландшафта.
Из видео в этой статье можно получить некоторую дополнительную информацию по данной теме.
Настольная осенняя композиция своими руками.
