Как подключить УЗО без заземления в квартире — варианты схем подключения

Схемы для трехфазной сети

В частном доме может быть проложена линия напряжением 380 В. В промышленности такие сети монтируют всегда.

Общее УЗО для 3-фазной сети + счетчики

Используется четырехполюсное устройство защиты. С каждой стороны у него 3 фазных контакта и 1 для нейтрали. Необходимость прокладки нулевого провода обусловлена неравномерным распределением нагрузки по линиям A, B и C. Их разводят по дому для подключения 1-фазных электроприемников и только к самым мощным, рассчитанным на напряжение 380 В, подсоединяют сразу все 3.

Схема общего УЗО для 3-фазной сети.

Недостаток данного решения состоит в применении аппарата защиты с низкой чувствительностью. Это объясняется большими естественными утечками.

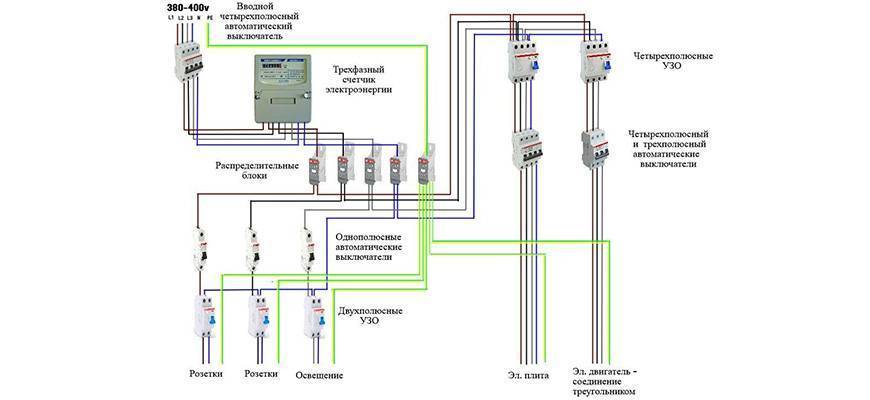

Общее УЗО для 3-фазной сети + групповое УЗО

Более дорогая, но практичная и безопасная схема. Подключение производится так же, как в аналогичном варианте для 1-фазной сети, только используется большее количество проводов. Рекомендуется соблюдать цветовую маркировку, чтобы не перепутать линии A, B и C.

Схема группового УЗО.

На вводе устанавливают аппарат селективного типа (с задержкой срабатывания) на 4 полюса. На группах с симметричной нагрузкой — 3-полюсные. Нулевой проводник им не нужен, поскольку токи в линиях A, B и C взаимно гасятся.

УЗО и дифавтоматы без заземления (TN-C)

Сегодня в нашей статье мы обсудим интересный вопрос. А именно, почему в системе заземления TN-C устройства защитного отключения присутсвует так называемое УЗО и дифавтомат. Система TN-C — это система заземления, где нулевой N и защитный PE проводник объединены в один так называемый PEN-проводник.

УЗО или дифавтоматы предназначены для защитного отключения сети, в случае утечки тока на землю и защиты человека при косвенно прикосновении от поражения электрическим током. В общем говоря это такие аппараты защиты, которые производят отключение и фазного и нулевого проводника

Дело в том, что система TN-C — это старая двухпроводная система, или четырёх проводная система электроснабжения, где вместо заземления в редких случаях используют зануление, которая применялась в старом фонде жилых и нежилых построек.

Чтобы ответить на данный вопрос обратимся к нескольким пунктам ПУЭ.

П. 1.7.80

Не допускается применять УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-C, защитный РЕ-проводник электроприемника должен быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата.

П. 1.7.145

Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

П. 7.1.21

Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Из выше приведённых пунктов следует, что при установке УЗО или дифавтомата, которые являются либо двухполюсные, либо четырехполюсные, они ставятся в цепь с защитным проводником, даже если это и рабочий ноль, и при этом полноценную защитную функцию они выполнять не будут. В случае утечки тока на корпус бытового прибора, аппарат защиты не сработает, а прикосновении к такому бытовому прибору, вас может ударить током, поэтому эффективности от УЗО или дифавтомата не будет.

Иногда всё же можно ставить такие аппараты защиты, но в этом случае можно быть выполнено зануление защищаемого участка, что является крайней мерой заземления, и может быть опасным, т.к. при обрыве защитного нулевого проводника, на корпусе бытового прибора может появиться опасный потенциал, который может привести к электротравмам, в виде поражения человека или животных электрическим током. При этом разделение нулевого защитного проводника, на защитный Pe и нулевой N должно быть выполнено до аппарата защиты.

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Принцип действия УЗО

Очевидно, что при наличии утечки в цепи токи на её начальном (ввод фазы в квартиру) и конечном (выход нулевого провода из квартиры) участках будут отличаться. На сравнении этих токов и построен принцип работы УЗО: если будет обнаружено расхождение, прибор разъединит цепь. Но реализовать этот принцип можно двумя способами, поэтому и разновидностей УЗО на сегодняшний день существует две: электромеханическая и электронная.

Электромеханические УЗО

В электромеханическом устройстве защитного отключения имеется три катушки, две из которых являются рабочими, а третья — управляющей. Правильное название всей этой конструкции — дифференциальный трансформатор, при этом управляющая катушка играет в нём роль вторичной обмотки. Одна из рабочих катушек включается в фазу, другая — в нулевой провод, причём подключаются они так, чтобы токи в них протекали в разных направлениях.

Электромеханические защитные устройства основаны на сравнении магнитных полей, порождаемых токами в начале и конце цепи

Соответственно, магнитные поля, возбуждаемые токами в катушках, также окажутся разнонаправленными. При абсолютном равенстве токов векторная сумма силовых линий обоих полей будет равна нулю, то есть поля как бы будут взаимно уничтожаться.

Если же значения токов из-за утечки окажутся отличными (эта разница и называется дифференциальным током), то внутри УЗО возникнет какое-то остаточное электромагнитное поле, которое наведёт ЭДС в третьей — управляющей — катушке. Эта ЭДС приведёт в действие чувствительное поляризованное реле, которое и разъединит электрическую цепь.

Электронные устройства защитного отключения

В электронных УЗО помимо дифференциального трансформатора имеется плата с усилителем, выполненным на микросхеме или на транзисторах. Его задача состоит в усилении тока, возникающего в управляющей катушке (вторичная обмотка дифференциального трансформатора), который затем подаётся на отключающее реле. Наличие усилителя позволяет уменьшить мощность дифференциального трансформатора, а значит, и его размеры.

Электронное УЗО по внешнему виду мало чем отличается от электромеханического, но имеет другой принцип действия и более компактный корпус

В результате изделие становится более компактным и дешёвым. Но при этом у электронных УЗО появляется важная особенность: схема усилителя нуждается в электропитании, которое берётся из обслуживаемой цепи. То есть усилитель включается в данную цепь параллельно с другими нагрузками. Ниже мы покажем, как это обстоятельство влияет на надёжность прибора.

Общие выводы

Ознакомившись с принципом работы УЗО, можно сделать два важных вывода:

  1. УЗО не сработает, если человек коснулся одновременно находящегося под напряжением элемента и нулевого провода, то есть ток «пошёл» не в землю, а весь остался в цепи. Защиту на случай подобных происшествий ещё не придумали, так как их сложно распознать: параметры цепи будут такими же, как если бы в неё была включена обычная нагрузка.
  2. УЗО не защищает от коротких замыканий или превышения нагрузки. Поэтому в цепи помимо этого устройства обязательно следует устанавливать автоматический выключатель или предохранитель. Сегодня выпускаются приборы, в которых УЗО и выключатель-автомат совмещены. Подобные изделия называются автоматическими выключателями, которые управляются дифференциальным током (АВДТ), но в обиходе их называют проще — дифференциальные автоматы.

Пояснение работы устройства

Понятное дело, что неподготовленному человеку будет сложно понять принцип работы УЗО, поэтому в качестве примера возьмем обычные батареи водяного отопления. Итак, мы имеем следующее:

  1. 1. Замкнутый контур отопления – наши провода
  2. 2. Вода – ток, протекающий по проводам.

Теперь всем понятно, что пока вода спокойно протекает по трубам, система работает без проблем. Но вдруг в одной из труб контура образовалась дыра.

Понятное дело, что часть воды будет через эту дыру утекать. Получается, в начале замкнутого контура в трубу подали, к примеру, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка.

По этому же принципу работает и УЗО. Это устройство сравнивает сколько тока ушло и сколько пришло, и если появляется разница, то устройство автоматически отключается.

В однофазной сети УЗО сравнивает токи только в двух проводах, один из которых фазный, а второй – нулевой. Время срабатывания устройства – несколько миллисекунд.

Принцип работы трехфазного УЗО при несимметричной нагрузке

Принцип работы УЗО в трехфазной сети аналогичен его работе в сети, где присутствует одна фаза. Но, если в однофазной сети всего два провода, то в трехфазной – четыре.

К сведению, обычно фазы обозначают латинскими буквами (А, B, C) а нейтраль всегда обозначают буквой N.

Теперь снова повторим: в однофазной сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при нормальной работе – одинаковые. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При такой работе во вторичной обмотке трансформатора УЗО ток не возникает.

В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? – вспомните векторы!) всех четырех проводов равна нулю (при равенстве нагрузки). То есть, как и в однофазной сети, во вторичной обмотке трансформатора ток не возникает.

Но, как только в сети возникает утечка тока, баланс в первичной обмотке будет нарушен, и тогда во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.

Внимательный читатель наверняка обратил внимание на оговорку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при возникновении утечки в таком случае?

Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:

  1. 1. Фаза А – 10 ампер
  2. 2. Фаза В – 5 ампер
  3. 3. Фаза С – 15 ампер

Для несимметричной нагрузки должно выполняться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который возвращается в сеть по нулевому проводу. То есть, баланс нашего тока равен 30 Ампер.

Во вторичной обмотке – ток равен нулю. То есть, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в нормальном режиме. Теперь, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а значит во вторичной обмотке появится ток. Как только там появляется ток – срабатывает реле устройства, УЗО отключается.

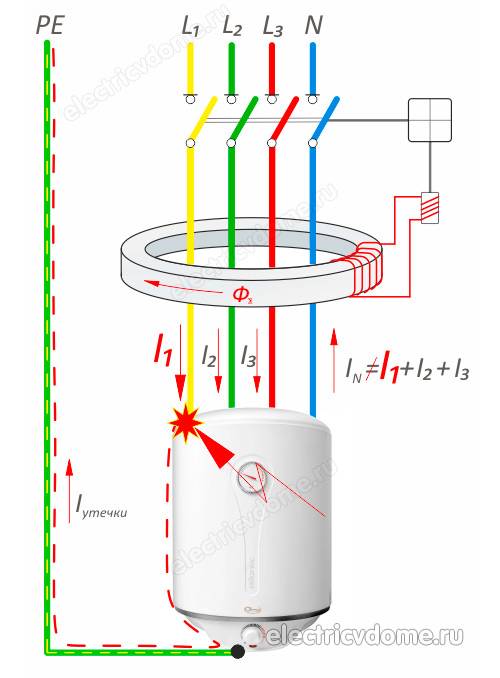

Важно! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то обратите внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если используется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)

При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)

При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)

При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод).

Подводим итоги. Трехфазное УЗО, принцип работы которого мало отличается от использования УЗО в сетях с одной фазой, применяется очень широко, и не является слишком сложным устройством для подключения. Самое главное – будьте осторожны и внимательны.

Установка УЗО: правила безопасности, монтажа

Подключение приборов требует неукоснительного соблюдения правил безопасности и подключения.

Требования безопасности

Основные требования при установке любых приборов в электросеть одинаковы.

  1. Перед работой всегда отключают напряжение. Чтобы убедиться, что это условие выполнено, его отсутствие проверяют индикаторной отверткой, контрольной лампочкой (220 В) либо мультиметром.
  2. Любой провод, который подключают к устройствам, должен быть проверен на надежность соединения. Проводник обязан оставаться на месте, его слабое крепление тоже запрещено.
  3. Для удобства монтажа подключенные провода советуют маркировать. Эту операцию делают с помощью разноцветной изоленты, или термоусадочных трубок, также различных цветов.
  4. Самодельные скрутки при установке оборудования использовать нельзя. Для наращивания и соединения проводов используют только заводские клеммники.
  5. Поскольку при подаче питания возможны взрывы, короткие замыкания, лучше заблаговременно позаботиться о защите глаз, незащищенных участков тела.
  6. Для страховки при работе с электричеством рекомендовано присутствие ассистента. Второй человек может быть не участником, а выступать в роли наблюдающего.
  7. После завершения монтажа, после возобновления питания необходимо проверить УЗО. Для этого нажимают на кнопку «Тест».

Как правило, устройство защитного отключения устанавливают на монтажную рейку (DIN-рейку). Если в щите для нее не предусмотрены держатели, то их тоже придется приобрести. При покупке прибора учитывают номинальный ток, который он способен пропустить. Для квартиры будет достаточно 16-32 А.

Другой важнейший параметр — ток срабатывания (утечки, IDn, где «n» означает номинал). Когда УЗО приобретают для защиты жильцов, то подойдут устройства, рассчитанные на 10-30 мА. Если главное предназначение защита от пожара, то потребуется оборудование другого номинала — 100-300 мА.

Правила установки

Когда запланирована не только покупка, но и самостоятельный монтаж устройства, то будет нелишним познакомиться с самыми главными правилами установки.

  1. При монтаже необходимо иметь перед глазами схему, так как все провода подключают, ориентируясь на цифровую и буквенную маркировку.
  2. Устройство защитного отключения всегда устанавливается после вводного автомата. Использование такого выключателя в сети обязательно.
  3. Соответствие характеристик электросети и прибора обязательно. Для сети с токами от 20 до 25 А необходимо покупать устройство как минимум 32 А.
  4. В качестве заземления запрещается использование труб отопления или водоснабжения. Эта преступная халатность может стоить соседям жизни.

О том, как работает УЗО с заземлением, узнать нетрудно, понять принцип действия тоже не чрезвычайно сложно. Однако если нет опыта подобной работы, то лучше все-таки доверить ее профессионалам. В этом случае ее качество, а значит, безопасность людей и бытовой техники будет гарантирована.

С ценами на прибор можно ознакомиться здесь:

Следующий видеоролик покажет и расскажет, как работает УЗО с заземлением и без него, какие трудности могут ждать мастера на пути к поставленной цели:

Особенности монтажа

Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).

Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).

Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).

Когда выбивает

У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.

Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:

  • утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
  • ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
  • возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
  • в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
  • неправильный подбор и установка.

Проверка исправности

Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:

  • кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
  • этот метод годится только для электромеханических моделей.  Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
  • третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

Подключаем без заземления

Как правильно подключить УЗО

Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.

Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.

Схема подключения двухполюсного УЗО

Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.

Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.

Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.

Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт.
Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.

Что называют дифавтоматами

Дифференциальные автоматы – это, по сути, тоже разновидность УЗО. Только получается, что это сразу же два устройства в одном, так как механизм способен контролировать как утечку тока, так и напряжение.

На корпусной части этого устройства можно заметить наличие специальной маркировки не только показывающий номинальный ток, но и максимальное значение, которое оно выдерживает. Тем не менее, механизм сработает и при меньшем номинальном токе.

Получается, что это усовершенствованное устройство, которое заменяет автомат и стандартный вариант УЗО. Разница в том, что подобный механизм имеет более высокую стоимость.
