Насос для вакуумирования кондиционеров (вакууматор)

Как выбрать наиболее подходящий вариант

Перед тем, как подобрать вакуумный насос, агрегат нужно изучить.

Хороший прибор:

1. Помогает создать оптимальные показатели давления, за счет чего система дольше и эффективней функционирует.
2. Удобен в работе. Желательно, чтобы прибор был легким, не слишком вибрировал и был оснащен индикатором, показывающим количество масла. Это упростит работу с ним и техническое обслуживание.
3. Может использоваться в разных условиях.

Во время выбора агрегата для откачки смеси из кондиционера следует учитывать размеры трубопровода, а также продолжительность срок эксплуатации.

Какой вакуумный насос выбрать, определить можно, после изучения параметров и технических характеристик.

Чтобы прибор успешно выполнял свое назначение, покупку нужно осуществлять с учетом:

1. Периода, за который прибор может работать без остановки. Ведь холодильный контур нужно за короткий срок избавить от лишнего объема воздуха. Бесперебойной деятельности должно хватить, чтобы процедуру удалось довести до конца. Процесс образования вакуума длится не больше 30 минут.
2. Мощности вакуумного насоса. Этот показатель влияет на скорость работы прибора. Если он достаточно мощный, он позволит компенсировать непродолжительность периода беспрерывного функционирования.
3. Длины трассы холодильного контура. От этого показателя зависит мощность и беспрерывность работы агрегата.
4. Уровня производительности. Этот параметр должен быть таким же, как и количество воздуха, который нужно вывести из системы. У насосов современных производителей показатели производительности достигают 40-150 кубических дециметров в минуту. Учитывая это, можно сделать вывод, что самая мощная модель, работая без перерыва, откачает 4,5 кубометра воздуха.
5. Веществ, с которыми он будет контактировать. Коррозионные и едкие реагенты приводя к повреждению обычного вакуума. Поэтому для таких ситуаций понадобится устройство, изготовленное их фторопластов, устойчивых к химическим веществам. Для неагрессивных паров вроде воздуха или паров чистой воды, подходят стандартные насосы.
6. Необходимости контроля вакуума. Для простых операций подойдет прибор с тумблером вкл./выкл. Если нужно строго соблюдать регламент и контролировать процесс, потребуется агрегат с вакуум-контроллером с подключением к компьютеру.
7. Необходимости встроенного конденсатора. Во время проведения вакуумной перегонки и сушки устройство наполняется определенным количеством конденсирующих паров. Его нужно защитить от проникновения капель конденсата внутрь. Для этого используется специальный каплеотбойник. Чтобы избежать вытекания конденсата из выхлопной линии прибора, выхлоп насоса связывают с колбой приемником с обратным холодильником.

При выборе помпы для откачки воздуха нужно учитывать особенности технического обслуживания механизма. Если он работает с использованием масла, то детали изнашиваются медленнее за счет снижения трения между ними.

Но для сохранения прочности и эффективности устройства необходимо осуществлять обслуживание каждые 12 часов. Также не обойтись без использования холодовой ловушки, так как от масла выделяется жирные испарения, оседающие на отдельных элементах и затрудняющие работу насоса. Ее устанавливают на входе, чтобы в вакууме не образовывались пары масла.

Если нет холодовой ловушки, то следует проверять цвет масла, которое будет использоваться для смазки насоса, чтобы избежать его порчи. Еще один недостаток в том, что их нельзя применять в определенных устройствах. Это особенно касается задействованных в пищевой промышленности, так как частицы масла могут попасть на устройства, а оттуда на продукты питания.
С сухими насосами дело обстоит гораздо проще. Отсутствует вероятность загрязнения смазочной жидкостью и не требуется особое техническое обслуживание. Но они проявляют плохую устойчивость к влаге и чувствительны к повышенным температурам.

Масляные насосы лучше тем, что способны длительное время работать без перерыва, а детали медленнее изнашиваются.

Сухие лучше тем, что не загрязняют оборудование и не нуждаются в интенсивном техобслуживании и больших затратах денежных средств.

Особенности и сферы применения

Предназначение вакуумного насоса – это отвод из системы кондиционирования жидкости и влаги. Если их не удалить, давление внутри климатического оборудования и магистрали повышается, компрессор испытывает повышенную нагрузку, а количество вырабатываемого холодного воздуха существенно снижается. Это приводит к выходу из строя всей системы кондиционирования.

Помимо монтажа сплит-систем для дома и офиса, вакууматор используется сервисными центрами также для заправки хладагентом и ремонта охлаждающего воздух оборудования. Однако насос применим еще и для холодильников, устройство которых очень схоже с конструкцией климатической техники. Также этот прибор необходим при установке автокондиционеров. Таким образом, вакуумный насос или вакууматор – это специфическое оборудование с узкой областью применения.

Что подойдёт в качестве материалов

Перед сборкой вакуумной помпы своими руками заранее подготовьте все необходимые детали конструкции. Все из них должны быть безопасными и выполненными из материалов, подходящих друг другу. Следите за тем, чтобы каждая деталь не имела каких-либо острых частей.

В качестве колбы можно использовать пластиковую бутылку – например, оставшуюся из под воды, сока, а также шампуня или жидкого мыла; отлично подойдёт бутылочка для кормления детей смесью, от очистителя аквариумного грунта, а также большой шприц, который можно приобрести и в аптеках и в магазинах для кондитеров.

Данный цилиндр должен быть комфортным для полового органа и вмещать его полностью, оставляя некоторый запас. При неправильно выбранном размере цилиндра возникнут дискомфорт и болезненные ощущения. Внимательно следите за тем, чтобы колба была целой и не имела острых частей.

Для создания эффекта вакуума нужно выбрать уплотнитель. В этом качестве можно использовать резиновую прокладку для труб, специально трубку для капельницы или хомут. Главное правило – размер уплотняющего кольца должен соответствовать размеру колбы, в противном случае, эффективность от применения будет низкой, а использование такого устройства она вызовет болезненность.

Далее, необходимо подобрать насос. Это может быть насос, которым накачивают шины велосипедов, мячи и шары, и другие устройства. Этот насос должен позволять откачивать воздух из цилиндра. В этом качестве также можно выбрать поршень от шприца.

2 Процедура использования вакуумного насоса.

Что представляет из себя кондиционер? Внешний и внутренний модули соединенные магистралью с находящимся в ней хладагентом.

Процесс вакуумирования производится при собранном оборудовании и подключенном инструментарии.

Рассмотрим действия по этапам.

1. 1. Заправочный патрубок служит базой присоединения для коллектора с вакуумметром.
2. 2. При вентилях с открытым положением и с показателем обычного давления на приборе производим подключение вакуумного насоса.
3. 3. Насос производит откачку воздушной смеси до возникновения нулевого давления.
4. 4. После процедуры, насос не отключается. В это время происходит закачка азота. Показатели давления должны установиться на цифре 1. Азот служит для связывания водяного пара.
5. 5. Ожидаем еще примерно один час.
6. 6. Проверяем нужные параметры. Если стрелка не приближается к единице, требуется повторное использование вакуумации. В остальных случаях данные говорят об успешно проведенной процедуре.

Обзор фирм-производителей

На российском рынке представлен широкий ряд вакуумных и дренажных насосов для кондиционеровот различных производителей: китайских, тайваньских, испанских, итальянских, американских. Они предлагают агрегаты от микро-класса до крупных вакуумных машин. Ценовой диапазон также варьируется, в зависимости от вида модели и производителя.

Немецкая компания BUSCH, лидер мирового рынка в области производства климатической техники, предлагает потенциальным заказчикам дорогие агрегаты от среднего класса и выше.

Группа компаний KNF из Германии поставляет аппараты малого класса.

Refco – всемирно известный Швейцарский концерн и TELSTAR из Испании производят надёжное оборудование для обслуживания кондиционеров.

Итальянский производитель ERRECOM выпускает высококачественные одно- и двухступенчатые вакуумные насосы для кондиционеров с повышенными эксплуатационными свойствами.

CPS – ведущий производитель из США производит всё необходимое оборудование для установки и заправки климатической техники.

Китайские марки VALUE, ZENSEN, Favorcool представляют продукцию, которая отлично зарекомендовала себя на нашем рынке по самым привлекательным ценам. Их техника совсем не уступает европейским брендам.

Оборудование компании BECOOL, широко известное в кругах профессионалов, стало бесспорным лидером в России и странах СНГ благодаря качеству и доступной стоимости.

Самодельное устройство для вакуумирования

Чтобы сделать самостоятельно без дополнительных финансовых расходов простую вакуумную модель понадобится два прибора: манжетный автомобильный насос и компрессор для аквариума. Алгоритм работы такой:

1. Сначала разберите автонасос.
2. Затем переверните манжету, которая закачивает воздух, в обратную сторону на 180 градусов. Так газ будет откачиваться в противоположном направлении.
3. Потом установите обратный клапан, для которого используйте деталь из пластика из внутренней части аквакомпрессора. Клапан легко устанавливается между автомобильным насосом и шлангом.

А можно использовать только аквариумный компрессор, если поменять в нём местами пластиковые клапаны. Для этого:

Осторожно открутите крепления. Откройте механизм с клапанами, переставьте их местами

Отпилите небольшую угловую часть компрессора. Аккуратно соберите аппарат. Просверлите отверстие, куда вставьте трубочку, через которую будет выходить конденсат в виде паров воды.

Существуют и другие способы изготовления вакуумных приборов своими руками: из шприца и пластиковой бутылки, из велосипедного насоса и другие.

Процесс, которого следует избегать

Многие специалисты по монтажу игнорируют такую операцию, как вакуумирование сплит–системы. Вместо этого они выгоняют из системы часть фреона. Делается это для того, чтобы вытеснить воздух.

Вы тоже можете использовать продувку фреоном. Только это строго запрещено заводом – изготовителем. Способ изначально неправильный, и соответственно, совсем ненадежный. Его можно использовать только в самом крайнем случае, например, при отсутствии вакуумного насоса.

Для примера посмотрите трубки нескольких, уже поработавших кондиционеров. Они неприятного иссиня-черного цвета. Это результат окисления меди в процессе взаимодействия с влагой и воздухом. Такое же состояние будут иметь внутренности вашего кондиционера, если вы не проведете вакуумирование системы.

Конечно, потеря небольшой части хладагента особо не сказывается на работе кондиционера. Опасность нужно искать с другой стороны. В системе может остаться воздух, который впоследствии вступает в реакцию с хладагентом и вызывает сбои в работе оборудования.

Кондиционер начинает плохо охлаждать температуру в комнате. Пользователь оборудования пытается понизить температуру с помощью пульта, предпринимает попытки включения и выключения устройства. В итоге, электродвигатель сгорает и сплит-системе требуется ремонт, который стоит совсем недешево.

Если кондиционер находится на гарантийном обслуживании, при сбоях в ее работе будет произведена экспертиза оборудования, которая способна очень точно определить причину поломки. Если это заводской брак, фирма изготовитель возьмет все расходы по ремонту на себя. Если же экспертиза покажет, что оборудование использовалось при недопустимо низкой температуре, либо без существенной части фреона, дорогостоящий ремонт будет оплачивать владелец кондиционера.

Поэтому решая вопрос о том, вакуумировать кондиционер самому или довериться фирме – установщику, тщательно взвесьте все «за» и «против». Если монтаж будет произведен по всем возможным правилам, пользоваться оборудованием вы будете строго по инструкции и вовремя его обслуживать, то ваш кондиционер прослужит вам верой и правдой долгие годы. Хорошей погоды вашему дому и приятного климата!

Процесс вакуумирования

Никто не задумывается, что при таком подходе нет гарантии того, что воздух будет вытеснен полностью. А значит, есть риск, что в фреон попадет воздух. Что непременно приведет к обмерзанию некоторых элементов контура. И тогда понадобится полное освобождение системы от фреона и заправка его новой порцией хладагента, что сулит дополнительные и весьма существенные траты.

Вакуумирование предполагает удаление не только воздуха, но также и влаги. Малейшая капля влаги, оставшись внутри, может привести к порче хладагента и соответственно всей установки. Легче всего процедуру выполнить, используя вакуумный насос для кондиционеров, который специально предназначен для выкачки воздуха и влаги из холодильного контура. Но перед тем как его запустить, нужно убедиться, что трубки герметично соединены с патрубками внутреннего блока и с вентилями на наружном блоке. Далее к внешнего блока подключается насос, который откачает весь воздух их трассы, образовав там глубокий вакуум. Длительность процедуры зависит от длины трубопровода и от мощности самого кондиционера.

Проведение ваккумизации кондиционера

Удаление воздуха или влаги с охладительной системы и последующая заправка ее фреоном всегда производится с помощью специальных инструментов и оборудования. Вакуумирование кондиционера невозможно провести без:

• специального насосного оборудования;
• коллектора, оборудованного манометрами;
• баллона с жидким фреоном для функционирования сплит-системы;
• ручные инструменты (ключи, пассатижи и отвертки).

О том, как вакуумировать кондиционер известно много информации. Существуют несколько отличающихся друг от друга алгоритмов действия. Но, без наличия инструментов и оборудования не обойтись.

Внешний блок кондиционера имеет специальный порт для обслуживания охладительной системы. К нему необходимо подключить коллектор с мономерами. А завершает эту цепочку вакуумный насос. Вакуумирование кондиционера проводится так:

1. Открывают балластный кран насоса и перекрывают газовый вентиль на коллекторе.
2. Включают насос и смотрят на манометр. Через несколько минут стрелка на измерительном приборе может поменять свое положение. При скопившемся воздухе показатель будет равен 1 атмосфере, а при влаге – меньше единицы. Идеальный показатель – 0.
3. Насос отключают и закачивают азот. Этот газ связывает и стравливает посторонние продукты через вентиль на самом кондиционере.
4. После этого процедура с вакуумированием повторяется.

Если пренебрегать такой последовательностью действий, то функционирование кондиционера не будет столь эффективной. При длительном использовании оборудования с таким недостатком, есть риск того, что компрессорно-конденсаторный блок выйдет из строя. А ремонт или покупка нового устройства, будет значительно дороже, чем даже вызов специалистов для вакуумирования кондиционера.

Виды вакуумных насосов

Существует два основных вида: низко и высоковакуумные.

Низковакуумные подразделяются на:

• роторно-пластинчатые, самые высококачественные двухступенчатые с вакуумметром, которые способны регулировать остаточное давление;
• двухроторные или двухступенчатые, с двумя вращающимися роторами, которые захватывают газы, выталкивая их к нагнетательному патрубку, путем повышения давления внутри кондиционера. При этом откачиваемый воздух должен быть неагрессивен к комплектующим и рабочей жидкости, которая используется для связывания газов;
• жидкостно-кольцевые или водокольцевые, обеспечивающие быструю и безмасляную откачку различных веществ, без загрязнения окружающей среды и позволяющие проводить откачку при содержании в емкости жидких паров.

Высоковакуумные также бывают нескольких видов:

• диффузионные, которые имеют высокую скорость и производительность, с синтетическими маслами в качестве рабочей жидкости, которые дополнительно загрязняют откачиваемую газовую смесь;
• криадсорбционные, с жидким азотом, который вымораживает газы, сильно прогревая сам аппарат;
• гетерионные, самые дорогие и весьма эффективные, так как позволяют делать чистый вакуум без загрязнений.

Чем полезен увлажнитель воздуха, и какой лучше выбрать для детской комнаты?

1 Особенности и основное назначение

Главное предназначение вакуумного насоса для кондиционера – это удаление из трубопровода накопившейся влаги и воздуха, после чего можно начинать заправку кондиционера фреоном. Это очень важный процесс, без которого кондиционер или вообще выйдет из строя, или проработает небольшой период времени.

Воздух, который скапливается в вакуумном насосе для кондиционеров, а точнее в хладопроводе, вступает во взаимодействие с фреоном, а это в итоге может привести к созданию небольшого количества кислоты, которая значительно уменьшает сопротивление изоляционному влиянию электромотора работающего компрессора.

В этом случае значительно снижаются показатели качества фреона, а также сильно страдает компрессор. Поэтому лучше вызывать специалистов для заправки вашего кондиционера.

Чаще всего вакуумные модели подразделяют по самому устройству, или по типу вакуума. Стоит отметить, что вакуумная техника в основном имеет дело с областью давления, которая входит в диапазон от 105-ти до 10-12-ти паскалей.

Коэффициент Кнудсена характеризует степень образуемого вакуума – его величина определяется соотношением усредненной длины вольного пробега газовых молекул к эффективному линейному размеру вакуумного элемента.

В понятие эффективных размеров входит расстояние между приборными электродами, диаметр используемого вакуумного трубопровода, а также расстояние между всеми стенками созданной вакуумной камеры.

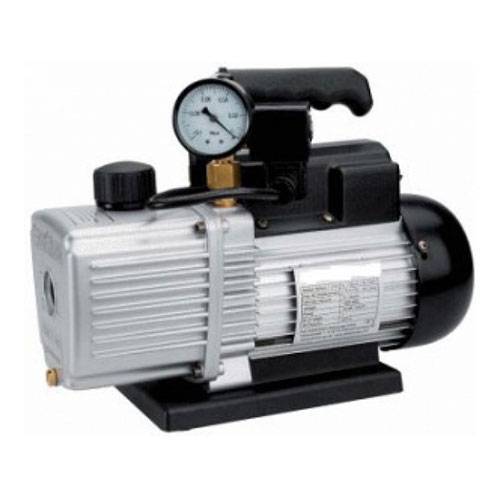

Небольшой вакуумный насос с манометром и кабелем питания

Исходя из назначения вакуумных насосов для кондиционеров, их подразделяют на низко- , средне- , высоко- и сверхвысоковакуумные. По своему принципу действия выделяют модели физико-химического и механического действия.

Кроме этого, для заправки и дальнейшей установки кондиционера существует возможность приобретения золотниковых, мембранных, водокольцевых, а также пластинчато-роторных вакуумных насосов для кондиционеров.

К параметрам, на которые стоит обратить внимание во время выбора вакууматора для кондиционера, относят:

1. Стоимость.
2. Технические показатели самого кондиционера.
3. Глубина необходимого вакуумирования.
4. Длина хладопроводов.
5. Требуемая частота использования вакууматора для кондиционера.
6. Основное назначение климатического оборудования (бытовое или промышленное).

После тщательного изучения вышеуказанных параметров, можно приступать к подбору необходимого вакуумного насоса для кондиционера, который сможет проработать достаточно много времени и поможет «продлить жизнь» кондиционеру.

Также стоит обратить внимание еще и на:

• Корпус устройства.
• Его рабочие части.
• Объем камеры.
• Производительность.

Таким образом, вы полностью разберетесь во всех нюансах этого оборудования и будете уверены в том, что сделали правильны выбор.

Как проверить систему на утечку

Перед тем, как проводить проверку на утечку, плотно закрутите запорные вентили. Проведите вакуумирование и проверьте уровень давления. Оно не должно увеличиваться на протяжении одной минуты. Введите в систему азот до давления, не превышающего 4 МПа. Чтобы убедиться, что трубы не дают утечку, нанесите на места их соединений мыльный раствор. Удалите азот из системы. Повторно проведите вакуумирование и измерьте еще раз давление. После того, как давление вакуума перестанет расти, можно будет отвинтить запорные вентили.

Если существует риск попадания влаги в систему, то нужно после вакуумирования в течение двух часов повести надув системы азотом, не превышая показания в 0,05 МПа. Влага может попасть в систему при монтаже, например, если кондиционер устанавливали в дождливую погоду. После азота еще раз в течение часа проведите вакуумирование, доведя давление до 100,7 кПа. Если на протяжении двух часов давление не достигает вышеуказанной отметки, то необходимо повторить процедуру с надувов и вакуумированием еще раз. После окончания процедуры, в течение часа проконтролируйте и убедитесь, что давление не увеличивается.

После того, как вы откачали весь воздух, может произойти такое, что давление хладагента перестанет подниматься. Возможные причины этого состоят в том, что расширительный клапан контура внешнего блока может быть закрыт. Но данное обстоятельство не является препятствием для запуска блока.

По какому принципу работает насос при откачке воздуха

Перед тем, как описать принцип работы вакуумных насосов для кондиционера, предварительно рассмотрим существующие виды и структуру устройства.

Вакуумный насос, предназначенный для откачки воздуха из кондиционера, разделяется на насколько видов.

1. 1. Пластинчатый роторный насос. Представлен четырьмя видами. По уровню производительности достигает шестидесяти литров в секунду. При этом максимальность давления составит половину Паскаля.
2. 2. Водокальцевой вариант вакуумного насоса. Производитель вывел на рынок две разновидности. Для осуществления деятельности такого агрегата обязательно нужна вода. Отличается долговечностью в использовании и относительной дешевизной.
3. 3. Насос мембранный. Вакуум создается относительно неглубокий. В своей деятельности требует частой замены таких элементов, как клапана и мембраны. Чаще всего область применения промышленность.
4. 4. Очень глубокий вакуум создает золотниковая модель вакуумного насоса. Большой вес, приличный объем и повышенная стоимость делают возможным его применение только на предприятиях.
5. 5. Насос, имеющий масляный уплотнитель. Специальное отделение для масла обеспечивает отличное действие аппарата.

Устройство насоса примерно одинаковое у всех производителей. Отличаются только по вышеперечисленным видам. Какая же у него структура?

• Выполнен в горизонтальной плоскости.
• Существуют два окна. Одно нагнетает газ, другое – всасывает.
• Жидкостное кольцо служит для сжимания газа.
• С помощью лопаточного колеса приводится в движение кольцо.
• Набор мелких элементов.
• Вакууматор для кондиционера произведен из чугуна.
• Крышка содержит отверстие для подачи водного ресурса.

Что касается принципа действия, то его ключевая робота заключается в удалении воздушных масс из кондиционера. Такой прибор, также служит для удаления различных газов и паров воды. Одновременно создает низкий тип давления.

Насосы для вакуумирования сплит-систем

Для вывода большей доли газообразных веществ из собранного, но еще не заполненного фреоном компрессорно-конденсаторного блока, требуется специальное устройство – насос-вакууматор. Процедуру откачки воздуха из сплит-системы способны выполнять насосы двух основных типов – низковаккуумные и высоковакуумные.

Для сплитов до 7000 BTU подойдет одноступенчатый вакуум-насос, для более мощных нужен уже двухступенчатый, а для мультизональных систем – только ионно-геттерный. Обязательно потребуется манометрическая станция со шлангами и фитингами под 410 фреон

Повторим еще раз: вакуумирование кондиционера своими руками возможно, но без вакуумного насоса этой работы никак не сделать.

Виды низковакуумных насосов:

• Роторно-пластинчатые (одноступенчатые). Характеризуются низкой шумностью при работе, возможностью регулировки остаточного давления, простотой конструкции. Их минусы – необходимость периодической замены расходников (к примеру, масла);
• Двухроторные (двухступенчатые). Оборудованы двумя основными роторами, работающими синхронно. Экономичны, эффективно «проталкивают» воздух к сливному патрубку путем повышения давления в контуре вакуумируемого прибора;
• Водокольцевые. Способны одинаково хорошо отводить и воздух, и жидкость. Минусами таких приборов являются значительный расход электроэнергии и потребность в воде.

Из перечисленных выше типов вакуум-насосов исключительно в низковакуумном диапазоне (105-102 Па) работают лишь водокольцевые приборы. У остальных типов диапазон вакуумации шире и достигает 10-3 Па, т.е. степени высокого вакуумирования.

Виды высоковакуумных насосов:

• Диффузионные. Высокоэффективны, обеспечивают быструю вакуумизацию. Но для холодильного контура их применять нельзя, т.к. рабочей жидкостью этих насосов являются синтетические масла, загрязняющие вакуумируемый контур;
• Криогенные. Их работа сопровождается закачкой азота, вымораживающего и отводящего газы и жидкости при усилении степени разрежения внутренней атмосферы контура;
• Ионно-геттерные. Оснащены тонкой титановой пленкой, улавливающей молекулы газов и жидкостей, отводимых из холодильного контура при вакуумации. Наиболее эффективны – устраняют до 97% примесей.

Несмотря на преимущества ионно-геттерных вакууматоров, выключающие обеспечение высокой степени вакуума (свыше 10-5 Па), при монтаже сплит-систем их используют редко – эти приборы дорогие.

Критерии выбора

Чтобы грамотно выбрать и купить необходимый вакууматор, следует учитывать:

• технические характеристики (мощность) устанавливаемой сплит-системы;
• планируемую частоту и продолжительность использования приобретаемого устройства;
• длину магистрали;
• параметры вакууматора: время и скорость откачки воздуха и жидкости;
• насколько прибор удобен в эксплуатации — на это влияют вес и габариты насоса, а также размещение панели управления и другие факторы.

Дополнительно нужно принять во внимание возможность использования прибора в различных климатических зонах, а также учесть нагрузки, которые способен выдержать вакууматор, если его планируется эксплуатировать интенсивно

Заключение

Вакуумные насосы, прежде всего, предназначены для удаления молекул газов и паров воды из системы кондиционирования.

Если не удалять их, повышается давление внутри системы, что увеличивает нагрузку на компрессор, уменьшая количество холодного воздуха. Все это, в конечном счете, приводит к разложению фреона и выходу из строя кондиционера.

На рынке существует большое количество устройств для выкачивания воздуха от различных производителей, с разными габаритами, мощностями и ценами.
