Приточная и вытяжная вентиляция газового котла при установке

Из чего состоит вентсистема для помещения, оборудованного газовым котлом

Вентиляция – это две подсистемы, обеспечивающие приток и тягу. Концентрическая дымовая труба – это автономный агрегат, который не влияет на необходимость естественного воздухообмена, но позволяет избежать установки механического оборудования. Готовые конфигурации могут включать ряд автоматических компонентов и датчиков управления.

Принципы циркуляции потока воздуха

Современные системы основаны на законах физики. Теплая материя поднимается вверх, а холодная – вниз. Отсюда вытекают требования: размещение приточных элементов в нижней части стен способствует равномерному прогреву и последующему движению к выхлопному отверстию. Таким образом, вентиляция котельной с газовым котлом позволяет избежать зон застоя при достаточном воздухообмене.

Канальная или бесканальная вентиляция

Методы без протока включают в себя двери, окна и феномен сквозняка. Установка вентиляторов в стену также производится без установки воздуховодов. Для котлов с открытой камерой сгорания этот метод не позволяет обеспечить удаление загрязненного воздуха.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Воздвижение конструкции

В работе учитываются критерии СНиП:

1. К аппарату подводится свой дымоход.
2. Отвод дыма основательно герметизируется.
3. Материал здесь стоек к влаге и температурным перепадам.
4. Фиксация жёсткая и прочная. Исключаются провисания.
5. Равномерная тяга. Для её достижения применяются гладкие трубы, имеющие круглые сечения.
6. Диаметр дымохода соответствует параметрам входного отверстия.
7. Конструкция ставится вертикально.

Как сделать приток воздуха для газового котла? Алгоритм операций следующий:

1. Монтируется проходной патрубок в стену. С внешней стороны к нему прикрепляется поворот на прямой угол. С внутренней – сам котёл.
2. Снаружи в определённой последовательности монтируется дымоходная труба: поочерёдно ставятся патрубки снизу вверх. Соединительные участки фиксируются хомутами.
3. Крепежи равномерно распределяются по все длине трубы и присоединяются к стене. Оптимальная дистанция между ними – 2 м.
4. На верх ставится зона, в нижней зоне – окошко для ревизии.
5. Проверка тяги. Зажигается спичка, подносится к дымоходу. Если огонь кренится в трубу, значит, монтаж выполнен верно.

Вытяжка устраивается над котлом, дополняется обратным клапаном. Над ней ставится колпак, обороняющий канал от осадков.

Рекомендации по установке дымоходов

Для большей эффективности газового котла и безопасной эксплуатации прибора важно также соблюдать общие правила при установке вертикальной дымовой трубы:

1. Поперечное сечение дымохода должно соответствовать диаметру соединителя на котле. Как правило, тип дымохода и его особенности приведены в руководстве по эксплуатации газового прибора. Соблюдение требований, указанных в руководстве, обеспечит безопасную и эффективную эксплуатацию газового прибора.
2. Минимальная высота над коньком крыши должна быть не менее 0,5 метров.
3. Количество складок в дымоходе не должно превышать трех.
4. Установка навеса, смотрового окна и слива конденсата является обязательной.

Коаксиальное решение

Сегодня оно в силу своей практичности и надёжности имеет солидную популярность.

Структура системы – труба в трубе. Так синхронно устраняется отработка горения, и подаётся новый воздух.

У коаксиальных дымоходов есть два вида: горизонтальные и вертикальные. Первые монтируются в стене, вторые через потолок выводятся на чердак и кровлю.

У данного решения есть существенный минус – обморожение конденсата того сектора, что находится снаружи.

Выход из дилеммы кроется в специальном комплекте коаксиальных труб для защиты от обледенения. Это специальный набор, стойкий к морозам. Его выпускают многие бренды. Например, дымоход «Премиум» УТДК

Его материал – алюминий. Плотность – 2 мм. Для создания внешней и внутренней трубы применён антикоррозийный алюминиевый сплав и технология без швов.

Трубы покрывает полиэфирная глянцевая краска RAK 9003, устойчивая к ультрафиолету.

Особенности обустройства помещения, вентиляционных каналов и коаксиального дымохода следующие:

1. Труба возвышается минимум на 2 м над землёй.
2. Наименьшая дистанция от неё до верхнего окна – 1 м.
3. В монтаже сборника конденсата нет необходимости, если труба монтируется по вектору к улице и под наклоном от 3 до 12 градусов.
4. Магистраль нельзя выводить в ближайшее помещение.
5. Труба с газом и выход дымоотвода отделяются на 20 см (минимум).

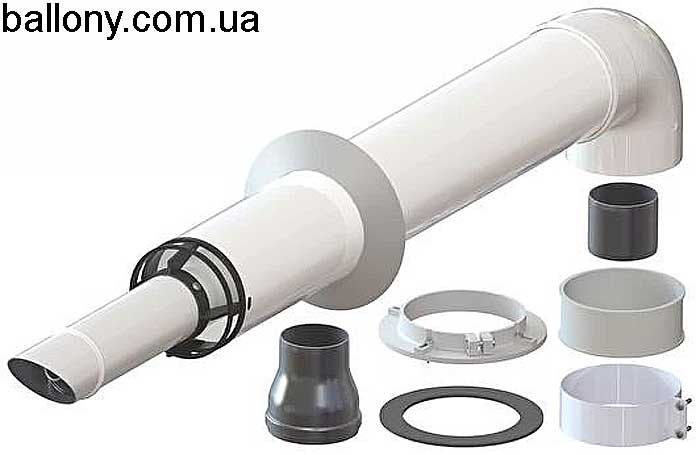

В стандартный коаксиальный комплект входят:

• труба,
• колена,
• переходники,
• накладки,
• обжимные кольца,
• крепёжные болты.

Горизонтальная версия применяется намного чаще, так как более дешёвая и простая в монтаже. Она идёт на улицу сквозь стену.

Предварительно в стене высверливается подходящее отверстие. В него ставится гильза и фиксируется герметиком. Следующие шаги:

1. В гильзу ставится дымоход.
2. Устанавливается контактное кольцо.
3. На угол монтируется манжет.
4. На дымоход ставятся пластиковые детали.
5. К нему подключается угол.
6. На манжету ставится стяжка.
7. Участок наружной стены покрывается декоративной накладкой.
8. Запускается котёл, проверяется герметичность системы.

Принцип работы

Принцип работы канальной приточной вентиляции Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Виды вентиляционных систем для газового котла

Для помещений с газовыми агрегатами в частных домах устанавливают следующие виды вентиляционных систем:

• Естественные и механические;
• Вытяжные, приточные и комбинированные, исходя из их предназначения;
• Канальные или бесканальные по конструктивным особенностям.

Если вентиляцию устраивают в котельной, где установлен газовый котёл с открытой камерой сгорания, принимают во внимание такие моменты:

• наличие вентиляционной шахты для вывода угарного газа на улицу;
• монтаж общей системы вытяжной вентиляции;
• наличие приточной вентиляции, которая затягивает воздушные массы с улицы в котельную (учитывают щели и зазоры в окнах и дверных проёмах).

При выборе котла для отопления дома, следует правильно рассчитать его мощность, чтобы оправдать затраты на обустройство вентиляции. Количество подачи кислорода должно соответствовать потребностям агрегата для того, чтобы пламя в горелке не давало копоти. Если этого не учесть, то на теплообменнике быстро образуется слой сажи и КПД котла упадёт. При подсчёте требуемого притока воздуха следует учесть объём котельной.

Требования к вытяжке газового котла в частном доме обязательны к исполнению, их соблюдение будет гарантом безопасной эксплуатации оборудования.

Если в котельной не хватает притока воздуха, снижается объём кислорода, и может появиться обратная тяга. Как следствие — угарный газ направится в помещение. Особенно это опасно, когда отопительный агрегат устанавливают в кухонной зоне. При поглощении кислорода вредная атмосфера в помещении приведёт к тому, что у жильцов появятся признаки кислородного голодания: боль и рези в глазах, слезотечение, головокружение. Это значит, что воздуховод для газового котла в частном доме не выполняет свою задачу.

Почему выбирают металлические воздуховоды

Необходимо определиться не только с диаметром сечения, но и с материалом из которого состоит вентиляционная труба. Воздуховоды бывают:

• металлические;
• металлопластиковые;
• неметаллические.

Для вентиляции котельной лучше использовать вентканалы из металла. Они соответствуют всем требованиям пожаробезопасности. Такие трубы бывают алюминиевые, стальные или оцинкованные. Главное требование к таким вентканалам – это устойчивость к коррозии.

Воздуховоды из металла могут выдерживать нагрузку как статическую, так и ударную. Поэтому риск разрушения вентиляционной конструкции минимальный. Некоторые трубы обладают гибкостью, поэтому их можно согнуть своими руками под любым углом. Высокая конструкционная прочность – позволяет выдерживать максимальное внутреннее давление.

Недостатком труб из металла является только то, что они не выдерживают воздействия конденсата и со временем покрываются ржавчиной. Только 2 вида металла безусловно устойчивы к воздействию влаги – это алюминий и нержавеющая сталь. При монтаже таких труб необходимо позаботиться и о крепежах. Подобрать такие, которые смогут выдержать нагрузку. Поэтому процесс монтажа может затянуться. Цена на такие трубы также выше, чем на воздуховоды из других материалов.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

• газовое котловое оборудование;
• отвод коаксиальный углового типа;
• прямой коаксиальный трубопровод;
• отводчик скапливающегося конденсата;
• фильтрующая система и защитная решётка;
• наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

• разметка отверстия в соответствии с диаметром трубы;
• высверливание отверстия согласно выполненной разметке;
• монтаж трубы вентиляции через отверстие с небольшим уклоном;
• заполнение всех образовавшихся пустот при помощи монтажной пены;
• установка специальной заслонки для регулирования скорости движения воздуха.
• монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

• разметка местоположения вентиляционного канала согласно диаметру трубы;
• пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
• фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
• подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Требования к помещению для установки агрегата

В зависимости от типа дома, помещение для обогревательного оборудования можно устроить в различном месте – в подвале, в квартире, если позволяют габариты, или на чердаке. Главное, чтобы была обеспечена пожарная безопасность, и очистка среды соответствовала объему комнаты. Объем помещения рассчитывается по установленным нормам. Он должен быть таким, чтобы поступающего с воздухом кислорода хватило для поддерживания его нормального состава, а также для горения продукта в аппарате.

Объем помещения для установки оборудования зависит от его мощности:

• Если она составляет 30 кВт, то объем помещения должен быть не меньше 7.5 куб. метров;
• При мощности до 60 кВт он равняется 13.5 куб. метров;
• А если она доходит до 200 кВт, то объем должен составлять 15 куб. метров.

Если воздуха в помещении недостаточно, то при работе образуется ядовитый угарный газ, который за 15 минут может убить человека. В таком месте не рекомендуется делать окна и двери герметичными, наоборот должны быть оставлены просветы между порогом и дверью. В нижней части двери помещения, независимо от того, находится оно вне квартиры или на кухне, должна быть сделана решетка для прохождения воздуха и предотвращения скопления вредных веществ.

Соблюдение всех этих правил, а также своевременная очистка и проверка оборудования обеспечат его надежную, длительную работу, а значит комфорт в доме и здоровье людей. Правильное подключение с помощью опытного специалиста являются условием безопасности.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Вентиляция коровника

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха.
Важность данной вентиляции в закрытых помещениях.
Приятный микроклимат в комнате.
Возможность регулирования воздухообмена с помощью пульта.
Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Не пропустите: Печь с водяным контуром для отопления дома: какую печь выбрать и почему + лучшие решения по проектированию

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.

Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.

Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

• специальной технической пристройки;
• чердачного помещения;
• индивидуального помещение, отделенного от основной постройки;
• в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

• квадратура кухни 15 м2;
• высота потолков 220 см и более;
• размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
• в окне должна быть форточка;
• двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
• котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

1. Вытяжка за час способна трижды сменить воздух;
2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м3. За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м3 за час должно естественным образом уйти наружу через вытяжную трубу.

Предусмотрены требования к приточному воздуху. Войти должно 45м3 в помещение, плюс необходимое количество воздуха для горения газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, на который ориентируются газовые службы: СниП Газоснабжение 2.04.08-87*

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.
