Вентиляция из канализационных труб своими руками

Виды вентиляционных систем

Вентиляция в канализационной системе может быть наружной и внутренней.

Внутреннюю канализационную вентиляцию проектируют во время строительства внутри объекта. При этом стояк выводится на крышку в виде фановой трубы, диаметры трубопроводов при этом составляют 10 см. Размещать фановую трубу следует в удалении на 4 м от окон.

Высота размещения фановой трубы зависит от варианта кровли, меняется от 20 см до 3 м. для плоских крыш минимальная высота будет равна 30 см, для скатных – 50 см. На трубопровод монтируется дефлектор, усиливающий естественную тягу и защищающий вентсистему от поступления атмосферных осадков.

Внешняя вентиляция часто ставится на построенные объекты, может сооружаться по нескольким схемам:

в виде вентиляции септика (оптимальный вариант для дома), который удален на 2 м;
проведение вентканала по внешней стенке объекта (выглядит как водосток, высота которого больше кромки крыши) диаметром 11 см;
крепление вентиляции к ограждению. Но нужно подумать о соседях, которым будет мешать неприятный запах канализации.

Соблюдение основных правил в обустройстве вентсистемы

Конечно, вытяжка для канализации в частном доме является незаменимой, она будет служить препятствием распространения неприятных запахов из помещений санузлов. При наличии нескольких стояков их объединяют в общую вентиляционную систему.

вентиляционной системы

Специалисты выделяют следующие правила, которые нужно соблюдать при установке вентиляционных стояков:

при предполагаемом использовании чердака в доме, вентиляционный стояк нужно выводить не менее чем на 3 м;
высота выведения внешней части вентиляционного стояка на крышу не должна быть меньше 0,5 м;
вентиляционный стояк нельзя выводить или комбинировать с дымоходами и общей вентсистемой дома;
можно соединять с помощью одной вытяжки несколько фановых труб;
диаметр вытяжной трубы должен быть равен сточной области стояка;
желательно не крепить к канализационным вытяжным трубам дефлектор, так как возможно появление конденсата, который в зимнее время будет замораживаться;
не желательно ставить венттрубу под кровельным свесом из-за риска повреждений при схождении снега и наледи зимой.

Составление проекта и выбор трубопроводов для вытяжки

Для канализационной вентиляции желательно пользоваться пластиковыми трубами. Это обусловлено следующими их достоинствами:

простотой установки;
легким весом;
оснащенностью всеми конструктивными деталями.

При проектировании предусматривается специализированный вентиляционный канал, через который будет выводиться труба. При отсутствии в проекте вентсистемы, трубу можно установить горизонтально в стене и прикрыть ее розеткой. Диаметр труб для одноэтажных зданий будет составлять 50 мм, для многоэтажных – не менее 110 мм. В суровых условиях требуется утепление трубопроводов.

Нестандартные решения вентиляции для канализационных систем

Нестандартные решения, которые в то же время не противоречат правилам безопасности и санитарным требованиям, могут быть решением в случае, если канализация в частном доме установлена после постройки самого здания. В таких условиях реализация классической системы может вызвать определенные трудности.

Монтаж по внешней стене дома

Если вентиляционная труба проложена вдоль наружной стены здания, она будет напоминать обычный водосток и не испортит внешний вид дома. Единственной разницей будет высота вершины, которая в любом случае будет выше уровня крыши. Диаметр трубы для вентиляции санитарной канализации выбирают наиболее распространенный – 110 мм. При выборе места установки соблюдайте требования к допустимому расстоянию между фекальным сливом и окнами (балконы, лоджии), приведенные выше.

Монтаж по забору

Установка дымохода с креплением к забору практически такая же, как и установка на наружной стене. Единственная разница заключается в большем расстоянии от здания до вентиляционной вытяжки. При выборе этого варианта учитывайте расположение вашего дома и хозяйственных построек на соседнем участке. Ты же не хочешь, чтобы твои соседи испытывали неудобства из-за запаха канализации.

Вентиляция к септику

Канализационная система вентиляции в частном доме, приведенная к септической емкости, в некоторых случаях может считаться лучшим решением. Согласно законодательству, канализационные очистные сооружения и аккумуляторы должны быть установлены на определенном расстоянии от дома (в зависимости от индивидуальных условий – от 5 до 20 метров). Это предотвращает проникновение в дом неприятных запахов. Кроме того, нетрудно организовать подобную заявку при строительстве дома, ремонте и улучшении жилищных условий.

Перед выбором наиболее подходящей схемы вентиляции для системы канализации частного дома необходимо тщательно изучить все существующие условия и нюансы системы канализации.

Недостатки вентиляционных и канализационных труб ПВХ

У вентиляционных пластиковых воздуховодов есть два недостаток – низкая температура плавления и высокая стоимость. Именно поэтому в помещения с высокой температурой воздуха, такие трубы устанавливать не рекомендуется. При 80С° воздуховоды ПВХ теряют жесткость и форму.

У канализационных труб ПВХ недостатки тоже есть, несмотря на разницу в цене с вентиляционными, составляющую от 2 до 5 раз, в зависимости от производителя и региона.

Низкая огнестойкость труб также не позволяет использовать их для обустройства вентиляции в помещениях с температурой воздуха выше 60 С°.
Не отличаются они и особой прочностью. Производитель постарался максимально сэкономить на материале, что дало значительный выигрыш в весе и повышенную хрупкость изделия.

Полиэтиленовый трубопровод лишен этих недостатков за счет эластичности материала. Хотя именно эластичность материала делает конструкцию, собранную из полиэтиленовых деталей, недостаточно жесткой. В земле особая жесткость не нужна, а в качестве вентиляционной системы, жесткость конструкции является важным показателем. В итоге получаем, что вентиляция из канализационных труб будет иметь практически все те же недостатки, что и пластиковые воздуховоды.

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

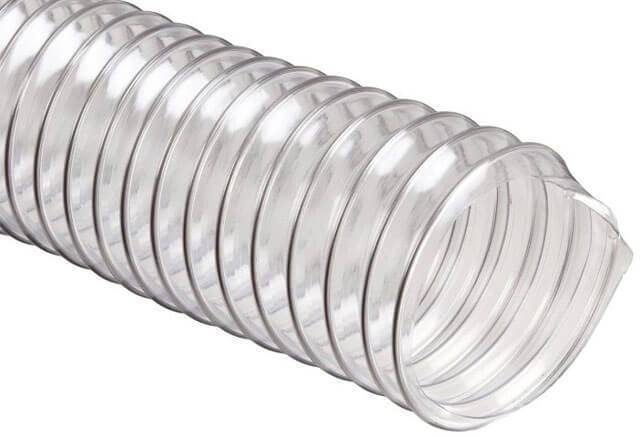

Воздуховоды из гофрированных ПВХ трубок

Вентиляционные системы, проложенные с использованием гофрированных изделий, имеют важное преимущество – с их установкой легко справиться своими руками. Для выполнения монтажных работ будут нужны круглые хомуты, стягивают которые болтами.. Один конец гофры прикрепляют к вентиляционному каналу, имеющему выход на крышу, а второй – к кухонной вытяжке.

Один конец гофры прикрепляют к вентиляционному каналу, имеющему выход на крышу, а второй – к кухонной вытяжке.

Использование данной трубной продукции имеет ряд достоинств:

Допускается установка гофры большего диаметра, чем этот параметр у вытяжки – для этого воздуховод при помощи хомута плотно прижимают к переходнику.
Наличие возможности растягивать трубу на значительное расстояние.
Компактная упаковка. К примеру, если сложить 3-метровое изделие, то оно займет 1 метр.
Рабочий температурный режим составляет от-30 °Cдо +120 °C.
Сопротивляемость воздуху, присутствующая внутри трубы.

Как рассчитать диаметр труб

Для того чтобы произвести расчет сечения воздуховода, нужно воспользоваться несложным алгоритмом:

Вычислите объем воздуха во всех комнатах, для этого умножаете три параметра – ширину, длину и высоту.Складываете все полученные данные.Находите необходимый объем притока воздуха, для этого необходимо умножить суммарное значение на кратность воздухообмена, которую необходимо соблюдать. Для жилого помещения нужно, чтобы воздух полностью менялся как минимум один раз за час.Округлите полученное значение в большую сторону.Находите необходимый диаметр трубы, используя диаграмму, приведенную в нашей статье.

Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции

Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции

С учетом выходов возможны две схемы вентиляции канализации

частного дома:

Неизолированная.
Утепленная либо изолированная;

Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации

используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.

Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации

в многоквартирном доме и коттедже для:

кухонных моек, душевых кабин, ванн – 5 см;
стояков 6,5 – 7,5 см.
подводки к раковинам либо биде 3 – 4,5 см;
унитазов 11 см;

Вентиляция

канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции

внутренний канализационный клапан

Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.

Альтернатива

— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».

Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации

очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.

Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете

При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля

Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации

можно собрать собственными силами. Материалы и инструменты:

саморез на 45 мм;
полиэтиленовая крышка для стеклянной банки;
небольшой листок тонкого поролона;
пружинка от авторучки;
клей;
концевой тройник;
шило.

Материалы

— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
Теперь саморез выкручиваем и собираем готовый клапан.
В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;

В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.

Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации

.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Основные особенности естественной вентиляции

Основным путем притока воздуха в помещение являются окна. Оконные системы оснащаются форточками и микровентиляцией. Естественная вентиляция осуществляется за счет разницы давления воздуха снаружи и внутри помещения, вызванной разной температурой. Для уменьшения выпадения конденсата в трубах на крыше вентиляционную шахту нужно обязательно утеплить. Улучшить естественную вентиляцию поможет установка вытяжного вентилятора. Он помещается в воздуховод, окно либо в несущую стену.

В кухне, ванной, туалете должна быть оборудована вытяжка – вертикальный канал достаточной высоты. В него попадает загрязненный и увлажненный воздух. На выходе канала устанавливаются насадки, препятствующие попаданию атмосферных осадков и задуванию воздуха ветром. Если в помещении нет выхода к вентиляционному каналу, то необходимо предусмотреть между полом и дверью щель примерно в 10 мм. Можно вместо щели поставить декоративную решетку.

В частном доме для вытяжки обычно сооружается кирпичная кладка. Однако в каркасных, деревянных или реконструированных домах лучше делать вытяжку из канализационных труб. Они дешевле, прочнее вентиляционных, их несложно обрабатывать, крепить и монтировать. Гладкая внутренняя поверхность обеспечивает лучшую, чем в кирпичном канале, тягу.

Вентиляция из канализационных труб практична и удобна в монтаже

Кроме того, вентиляционный канал из пластика компактный и его можно разместить в ограниченном пространстве.

Споры относительно монтажа вентиляции из канализационных труб

Понятно то, что вентиляция должна соответствовать ряду строительных стандартов и требований санитарно-эпидемиологической службы. Специалисты до сих пор не пришли к единому мнению по поводу того, можно ли использовать канализационные трубы для вентиляции, а потому продолжают взвешивать все преимущества и недостатки этих изделий.

По факту, промышленный вариант пластиковых труб (полиэтиленовых, полипропиленовых, поливинилхлоридных, полиуретановых) – это все экологически чистые изделия, которые отличаются особой герметичностью смонтированных из них систем, а также повышенной прочностью. За счет большого количества форм и размерностей можно подобрать пластиковые изделия для сборки вентиляции с любыми конфигурационными особенностями, вне зависимости от сложности разводки.

Обычно, когда разрабатывается вентиляция в частном доме из канализационных труб, выбор делается в пользу изделий с прямоугольным или круглым сечением. У них достаточно тонкие стенки, что снижает общий вес конструкции и упрощает процесс проведения монтажных работ. Соединение осуществляется посредством стыковки раструбов на концах труб, которые для пущей герметичности снабжены уплотнителями из резины.

Некоторые защитники экологии считают, что подобные трубопроводы не допустимы для монтажа вентиляции, подающей чистый воздух в помещение, т.к. они способны выделять вредные вещества. Однако производители настойчиво указывают в своих сертификатах на экологическую чистоту и высочайшее качество изделий.

Также, негативным моментом в использовании пластиковых труб является то, что при транспортировке воздуха по ним образуется статический заряд на внутренних стенках. Это способствует скоплению мельчайших частиц пыли и грязи и, как следствие, скорому засорение системы.

1 Преимущества и недостатки решения

У инженеров нет единого мнения по поводу того, оправдано ли устройство вентиляционной системы с использованием труб. Одни утверждают, что у такого решения больше минусов, чем плюсов. Другие полагают, что вентиляция должна удовлетворять условиям строительных нормативов, и в таком случае она может быть сделана из любых подходящих материалов.

В действительности владельцу дома стоит исходить из реалий. Они заключаются в том, что канализационные трубы экологичны, а системы, созданные с их применением, отличаются герметичностью, надёжностью и прочностью. Трубы для канализации изготавливают из таких материалов:

поливинилхлорид;
полиэтилен;
полиуретан;
полипропилен.

Выбирая трубы по сечению, целесообразно отдать предпочтение круглым или прямоугольным. Они имеют тонкие стенки, за счёт чего конструкция получается не слишком тяжёлой, а процесс её сборки существенно упрощается. Изделия соединяют между собой, стыкуя раструбы. Герметичность обеспечивается благодаря резиновым уплотнителям.

Безусловный минус заключается в образовании статического электричества. Заряд возникает вследствие движения воздуха. С течением времени из-за этого на внутренних стенках оседает пыль. Если не принимать мер, система может засориться. Решение проблемы — использование антистатика. Им нужно обработать трубную продукцию непосредственно перед монтажом вентиляции.

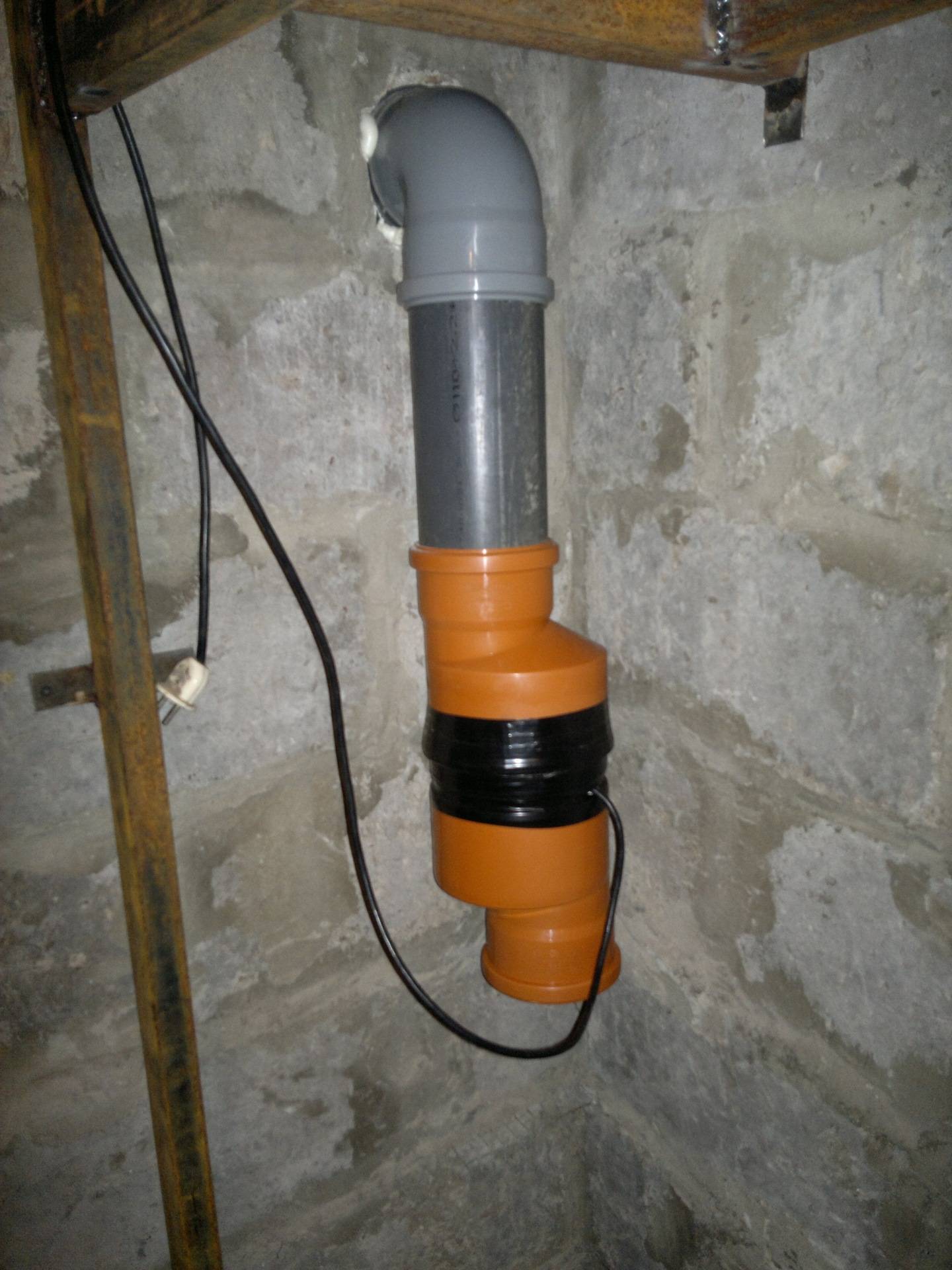

Принудительная вентиляция в гараже

Механический тип вытяжки работает гораздо эффективнее – он обеспечивает полное и быстрое проветривание. Перед ее установкой не требуется рассчитывать площадь помещения, так как приток поступает не самостоятельно, а за счет встроенных вентиляторов для вентиляции в гараже. Система производит замену воздушных масс по всему объему, включая смотровую яму и погреб.

Для этого требуется приобрести качественное оборудование и обеспечить его питанием от электросети. Это единственный минус системы – покупка вытяжного и приточного модулей. Они стоят дорого, но зато внутри всегда будет сухо и тепло.

В случае с обустройством подземного гаража подходит только механический способ проветривания.

Споры относительно монтажа вентиляции из канализационных труб

Однако эта проблема решается достаточно просто, если повторить опыт производителей пластиковых трубопроводов, предназначенных непосредственно для монтажа вентиляции, и обработать купленные канализационные трубы антистатиком.

Источники

https://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/ventilyaciya-iz-plastikovyx-kanalizacionnyx-trub.html
https://StrojDvor.ru/ventilyaciya/vytyazhka-dlya-chastnogo-doma-iz-kanalizacionnoj-truby/
https://InfoTruby.ru/primenenie/ventilyatsiya-iz-kanalizatsionnyh-trub
https://trubyda.ru/kanalizacionnye/samodelnaya-ventilyatsiya
https://TrubaNet.ru/izdeliya-iz-trub/ventilyaciya-iz-kanalizacionnykh-trub-mif-ili-realnost.html
https://concranes.ru/konditsioner/ventilyaciya-v-chastnom-dome-iz-kanalizacionnyh-trub
https://gidkanal.ru/ventilyatsiya-iz-kanalizatsionnyh-trub-dovody-za-i-protiv-obzor-kak-sdelat-svoimi-rukami/
https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
https://vozduhstroy.ru/ventilyaciya/v-chastnom-dome-iz-kanalizacionnyh-trub.html
https://oventilyacii.ru/ventilyaciya/iz-plastikovyh-kanalizatsionnyh-trub.html
https://sovet-ingenera.com/vent/raschety/ventilyatsiya-iz-plastikovyh-trub-v-chastnom-dome.html
https://spark-welding.ru/ventilyaciya/iz-kanalizacionnyh-trub-svoimi-rukami.html
https://proventilyaciyu.ru/ventilyatsiya/ventilyaciya-iz-kanalizacionnyh-trub-v-chastnom-dome
http://TrubaMaster.ru/ventilyacionnye/ventilyaciya-iz-kanalizacionnyx-plastikovyx-trub-svoimi-rukami.html
https://ventilyaziya.ru/chastnyj-dom/ventilyacziya-iz-plastikovyh-trub/
https://oboiman.ru/ingeneer/obustrojstvo-ventilacii-iz-kanalizacionnyh-trub-sborka-plastikovoj-sistemy-svoimi-rukami.html
https://santex1.ru/ventilyatsiya-v-chastnom-dome-iz-kanalizatsionnyh-trub.html

Пластиковые и ПВХ трубы

Трубы для систем вентиляции, изготовленные из пластика стали широко использоваться практически повсеместно. Отчасти связано это с тем, что в качестве вентиляционных труб могут быть использованы канализационные элементы.

Преимущества у пластиковых изделий следующие:

Стойкость к влажным средам;
Стойкость ко многим агрессивным средам;
Эстетичный внешний вид;
Малый вес.

Пластиковые изделия можно использовать как внутри помещений, так и на крыше в доме или гараже.

Особенностью ПВХ труб можно назвать их универсальность в вопросе соединения. Оно может быть осуществлено при помощи специальных фитингов, что чаще используется в устройстве водопроводных систем, а также путем нагревания.

При нагревании трубы спаиваются между собой, что на выходе дает очень герметичное соединение, чего нельзя добиться от стальных материалов.

Вентиляционные трубы из пластика

Еще одной особенностью таких изделий, и одновременно большим преимуществом, является отсутствие сварных швов. Это уменьшает сопротивление движущемуся воздуху, что дает возможность применять вентиляторы с более низкой мощностью.

Если вентиляционная система в частном доме расположена снаружи, на крыше, то пластиковые трубы нуждаются в дополнительном утеплении.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.
