Нужна ли вентиляция канализации в частном доме: схемы, трубы

Плюсы и минусы труб

Кроме дешевизны и простоты монтажа, у трубной продукции есть и другие достоинства, благодаря которым стоит рассматривать её как материал для сборки вентсистемы. Вот почему многие владельцы частных домов выбирают пластиковые (полипропиленовые, поливинилхлоридные и пр.) трубы:

  1. 1. Внутренние стенки не препятствуют свободному перемещению воздушных потоков.
  2. 2. Изделия не подвержены коррозии, порче от плесени и грибка, а также им не страшны изменения температурно-влажностного режима.
  3. 3. При определённой сноровке можно смонтировать довольно сложную вентсистему с несколькими разветвлениями.
  4. 4. Есть возможность стыковать детали, используя однотипные элементы.
  5. 5. Конструкция получается лёгкой и прочной.
  6. 6. Полипропилен, полиуретан и поливинилхлорид не уступают по своим характеристикам современным сплавам, при этом они лишены их недостатков.
  7. 7. Прочность трубной продукции достаточно высока, что позволяет прокладывать детали скрытым способом.

Что касается себестоимости, она в 3—4 раза меньше, чем при использовании пластиковых элементов, изготовленных специально для сборки вентсистемы. У канализационных труб есть и недостатки:

  • группа материалов, из которых изготавливается продукция, имеет высокую хрупкость, поэтому при ударе или сильном нажатии могут появиться трещины;
  • температура плавления не превышает 70 градусов, что делает невозможным применение канализационных элементов в помещениях, где воздух прогревается выше этой отметки.

Материалы и монтаж канализационной вентиляции

В зависимости от выходов возможны две схемы вентиляции канализации частного дома:

  • Утепленная или изолированная;
  • Неизолированная.

Первый вариант широко используется в местностях с суровым климатом.

В частных домах для вентиляции канализации используют ПВХ-трубы, которые недороги, герметично соединяются между собой, легко монтируются.

зонт

Диаметр утепленного стояка на выходе около 16 см.

Диаметр труб для вентиляции канализации в многоквартирном доме и коттедже для:

  • подводки к раковинам или биде 3 – 4,5 см;
  • кухонных моек, душевых кабин, ванн – 5 см;
  • унитазов 11 см;
  • стояков 6,5 – 7,5 см.

Вентиляция канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Простой и понятный гидрозатвор

Гидрозатвор

Барьером для неприятных запахов служит и гидравлический затвор, который обязательно предполагается в любом приемнике сточных вод. Физически он, может представлять собой коленообразный сифон, обычно выполненный из такого же материала, как и весь канализационный трубопровод (металл, пластик). В этом узле постоянно находится некоторое количество воды, которая и не пускает в помещение зловоние.

Важно! Надеяться, что гидрозатвор на 100% защит от запаха канализации не стоит. Если в системе внезапно упадет давление, к примеру, при залповом сбросе воды, то «ароматам» стоков ничто не помешает поступать внутрь помещения

Также, хотим сделать особый акцент на том, что во время эксплуатации через определенный период времени на стенках сифона будут откладываться жиры и различные загрязнения (волосы, нитки, мыльная пена, пр.). Вот они и станут источником зловонного запаха. Чтобы этого избежать необходимо периодически проводить профилактическую чистку колена – 2-3 раза в полгода.

Правила СНиП

При вентиляции системы следует учитывать требования СНиП, предъявляемые к внутренней водопроводной системе:

  1. Диаметр вентиляционной системы в канализационной сети должен совпадать с диаметром стояка.
  2. Необходимо подвести вентиляционную трубу к крыше и подсоединить ее к верхней части трубы.
  3. Инструкция позволяет подключить 4 или более стояков к одному вытяжному устройству. В этом случае диаметр готового вентиляционно-вытяжного устройства должен соответствовать диаметру самого большого выпуска в комбинируемой группе.
  4. При прокладке вентиляции из сборных конструкций должен быть предусмотрен уклон для отвода конденсата.
  5. На неотапливаемых чердаках вентиляционные каналы должны быть утеплены, при этом их цена увеличивается незначительно.

Проложите канализационный трубопровод через вентиляционную шахту дома или через крышу.

В то же время, высота с:

  • плоская неиспользованная крыша – 200 мм,
  • Наклонная крыша – 200 мм,
  • поперечное сечение сборного вала – 100 мм,
  • открывающиеся балконы и окна – от четырех метров,
  • крыша, при подключении 4-х труб – 3 м.

Допускается также строительство невентилируемых стояков для сточных вод в домах отдыха. Однако необходимо обеспечить вентиляцию внешней канализационной системы (например, септиктенка).

Принцип работы

Работа септика практически происходит по-разному в каждом случае. Осветленная в процессе прохождения септика вода должна уходить постоянно, ведь септик пополняется также постоянно. На деле часто происходит несколько другой процесс — септик работает до тех пор, пока вода заполняет емкость. Такое часто происходит при непонимании того факта, что одного септика для успешной работы канализации недостаточно. Должен быть обеспечен отвод осветленных стоков, должна работать вентиляция септика. Предполагается, что при использовании дорогого импортного септика с аэрацией можно сбрасывать стоки в ближайшие водоемы.

Принцип работы септика.

При расходе воды в доме менее 1 м³ заполнение емкости септика произойдет всего за пару дней. Осветленная вода должна уходить самотеком через отводящую трубу. Обычно вода уходит в дренажную трубу, далее в канаву или на поля фильтрации. Поступая небольшими порциями, сточная вода в правильно рассчитанном септике должна держаться на одном уровне. Этот уровень должен быть таким, чтобы отводящая труба могла работать в оптимальном режиме.

Известно, что для любой канализационной трубы оптимальное заполнение — 1/3 диаметра. Вот почему для наружной канализации непригодны трубы диаметром менее 100 мм. Это относится и к отводящим трубам из септика. Можно считать, что выбор диаметра отводящей трубы местной канализации уже сделан, 100 мм — это необходимый минимум. Теоретически никогда не помешает увеличить диаметр отводящей трубы.

Проблемой будет найти в продаже дренажную трубу для поля рассасывания большого диаметра. Ее можно при желании изготовить самим, сделать соответствующие пропилы в обычной канализационной трубе. В интернете можно найти любые рекомендации для таких хозяев, желающих сделать дренажные трубы более эффективными. Обычно отводящая труба от септика быстро заиливается, но сделать ее больше тоже не всегда возможно, так как готовые септики имеют отводящие патрубки определенных размеров.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

  • На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
  • Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
  • Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
  • Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
  • Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Что это такое

Фановая труба – это часть трубопровода канализационной системы, соединяющая ее напрямую с атмосферой и исключающая опустошение гидрозатворов сантехнических приборов от возможного разрежения при сливе отработанной воды.

В свою очередь, гидрозатвором называется специально изогнутая канализационная труба на выходе из сантехнического прибора. Она, естественным образом, частично заполнена водой, которая выполняет роль водяной пробки, чтобы исключить попадание неприятного воздуха из труб канализации непосредственно в помещение. К примеру: гидрозатвор у унитаза изготовлен в корпусе, а к мойке прикручивают специальное изделие – сифон.

Важно! Если фановый трубопровод отсутствует в системе канализации, то в момент слива определенного количества воды на рядом расположенных гидрозатворах могут пропасть водяные пробки и тогда через пустые трубы станут свободно просачиваться в жилые помещения не очень приятные канализационные запахи.
Фановая труба для унитаза

Фановую трубу еще называют вентиляцией канализационной системы. Ее наличие в канализации позволяет решить две важные задачи одновременно:

  • При вентиляции происходит удаление вредных газов из системы канализационных стоков;
  • Вентиляция трубопровода поддерживает атмосферное давление во всех элементах канализации, не давая возникнуть разрежению воздуха при сливе больших объемов воды одновременно.

Отсюда вывод: фановая труба является важным атрибутом при устройстве системы канализации в жилых домах.

Как обустроить канализационную вентиляцию в многоэтажном доме?

Монтаж вентиляции многоэтажной канализации жилых домов представляет отдельный интерес. В случае когда каждый этаж оборудован санузлами, при одновременном сливе может происходить сильное усиление всасывания жидкости из сифонов. Потому лучше обеспечить наружный вывод канализационных труб. Подобная труба должна иметь минимальную длину в 4 метра от земли, чтобы:

  • не провоцировать появление воздушных пробок во время слива;
  • не покрывать все стены неприятными запахами.

Вентиляционная система в канализации должна быть обустроена пластиковыми трубами, ведь они достаточно легки, имеют нужные соединяющие элементы и несложны для монтажа. Для изготовления вентиляционного устройства не понадобится помощь специалистов. Трубу выводят к крыше через вентиляционный канал, предусмотренный во время проектирования помещения.

Вентиляционная система в канализации обустраивается пластиковыми трубами

Несмотря на то что диаметр вентиляционных трубок в обычных домах равен 50 миллиметрам, здания из нескольких этаже нуждаются в трубах больше в два раза. Вытяжка для обустройства канализации в частном доме должна предварительно утеплиться, дабы в сильные морозы не произошло обморожение.

Трубу заслоняют декоративной розеткой. Если же вентилятор является слишком дорогим вариантом либо и вовсе невозможным, то можно решить проблему сможет канализационный вакуумный клапан. Для его устройства нужно начать монтажные работы в месте, где располагается конец канализационному стояку.

Устанавливая клапан на самый верх, вы обеспечите его срабатывание при разряжении и предотвращение любых неприятных ароматов, выходящих из стояка. Клапаны оснащены пружиной, имеющей небольшое сопротивление, и резиновым герметичным уплотнением. Как только канализация разряжается от загрязнений, проходящих по стояку, клапан моментально даёт «ответ» – устройство открывается и пропускает кислород.

При работе с вытяжкой следует предусматривать, что она может выводиться только через кровлю либо вентиляционную шахту помещения на ту или иную высоту. От обреза шахты выводят на 0,1 метр и отстраняют подальше от окон (примерно на 4 метра), а от плоской кровли – на 0, 2 метра.

Помните, что при установлении вакуумного клапана нельзя говорить о замене вентиляции, ведь он не мешает распространению ароматов при недостатке воды в сифоне, и подвержен периодическому засорению.

Общая информация

Как известно, без канализационной системы современному жилищу очень трудно обойтись. Ведь именно она обеспечивает приток в дом чистой воды и «уносит» из него сточные воды. Поэтому вентиляция в системе канализации частного дома должна проектироваться с умом, т. к. она будет препятствовать распространению неприятных запахов из туалета, кухни или ванной комнаты.

Суть в том, что запах по небольшим трубам выходит через дефлектор на улицу. Конечно, это очень краткое описание. В этом процессе также участвуют различные подводки, ревизионное отверстие, вакуумный клапан и другие специальные устройства.

  • Устанавливать вытяжную трубу следует на крышу частного дома. При этом верхняя точка трубы должна быть на 1 м выше, чем поверхность крыши. Кроме того, минимальная высота от ближайших окон или балконов должна быть не менее 4 м.
  • Не рекомендуется монтировать на вытяжную трубу колпак. Дело в том, что на нём образуется конденсат, который в зимнее время превращается в ледяные пробки.
  • Если планируется установить несколько систем вентиляции канализации, которые затем будут объединены в одну, то рекомендуется использовать трубы с одинаковым диаметром. Обычно для этих целей применяются 50 или 100 мм трубы.
  • Огромная ошибка объединять вентиляцию канализации с общей вентиляционной системой или дымоходом.
  • Не рекомендуется устанавливать под свесом кровли вентиляционную трубу. Проблема заключается в том, что во время схода наледи и снега, будут повреждения трубы.

Выход сквозь кровлю

Для проектов частных домов иногда допустимо внедрять схему установки вентиляционного стояка канализации, при которой верхний срез трубопровода остаётся в области чердачного помещения. Но в таком варианте чердак должен иметь конструкцию активно вентилируемого помещения, что для проектов частного домостроения редкость. Поэтому актуальной остаётся схема с протяжкой трубы вентиляции канализации сквозь крышу строения.


Это одна из популярных и распространённых схем установки концевой части линии для вентиляции канализации. Лёгкая и простая реализации решения, благодаря использованию эластичного переходника

Вывод сквозь кровлю обычно реализуют по следующему плану:

  1. Вентиляционный стояк заканчивают на чердаке.
  2. На кровле устанавливают трубу-концевик.
  3. Соединяют гофрой верхний срез стояка с нижним срезом концевика.

Монтаж трубы-концевика на крыше удобно и просто выполнить с помощью эластичного полимерного переходника. Этот прочный долговечный элемент имеет круглую форму (есть также квадратные), а за счёт ступенчатого изменения диаметров прохода его легко подогнать к трубе конкретного сечения. Нужно только срезать лишнюю часть материала переходника по линии требуемого диаметра.

Труба-концевик, оснащённая переходником, вставляется в проходное отверстие, предварительно проделанное в расчётном месте кровельного покрытия. Нижняя манжета эластичного переходника по всей окружности её примыкания обрабатывается герметиком. Далее с помощью металлического фланца и винтов манжету плотно скрепляют с поверхностью кровли.

С целью усиления эффективности естественной тяги на верхнюю концевую часть фанового стояка дополнительно ставят дефлектор.

Дефлектор вентиляционный – устройство, способное усиливать тягу воздуха за счёт ярко выраженных аэродинамических свойств конструкции. Принцип действия таких устройств построен на эффекте Бернулли, когда скорость движения воздушных масс прямо пропорциональна изменению поперечного сечения канала.

Для схем вентиляции канализации частных домов часто применяют статичные (неподвижные) дефлекторы. Реже, но тоже используются ротационные (вращающиеся) дефлекторы. Это, казалось бы, простое устройство играет значимую роль в работе вентиляции системы домашней канализации. По разным подсчётам, дефлектор даёт прирост усиления тяги на 20-30%.

Сифон и посторонние запахи

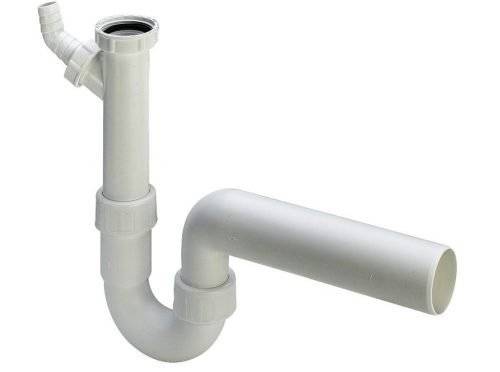

стандартный сифон

Некоторые хозяева сомневаются, а нужна ли в канализации частного дома вентиляция. И убеждаются в ее необходимости, когда зловоние распространяется из санузлов и кухни по всему дому.

Состав канализационных стоков неоднороден, поэтому в трубах постоянно идут процессы брожения, сопровождающиеся газообразованием. Чтобы предотвратить выход запахов канализации из вентиляции сливные отверстия сантехники оснащаются сифоном (гидрозатвором).

При идеальной работе канализации сифон заполнен водой до определенного уровня. Если некоторое время сантехникой не пользуются, уровень воды падает, органические пары распространяются по помещению.

Вентиляция нужна для сбалансирования давления в системе сливов.

Отвратительные запахи и бульканье объясняются еще и тем, что при смыве фекалий в трубах падает давление. Жидкость из полных сифонов затягивается внутрь труб и ничто не препятствует зловонию.

Избежать появления вакуумных пробок можно лишь одним способом – устройством вентиляции канализационной системы.

Общие требования СНиП

Разрабатывая проект канализационной системы в многоквартирном доме, все подрядчики руководствуются государственными стандартами, строительными нормами и правилами. Именно они могут гарантировать устройство надежной и безопасной канализации. Ведь в случае нарушений правил в многоквартирном доме могут появиться такие проблемы, как засоры, затопления и неприятные запахи.

Иначе в местах изгиба трубопровода будут образовываться засоры, которые затрудняют эксплуатацию системы. Согласно СНиП, уклон водоотвода должен составлять не менее 3% для труб с диаметром в 4-5 см. Для трубопровода с диаметром в 8,5-10 см уклон должен составлять 2%. Выпуск сети следует подсоединять к наружной канализации под прямым углом.

Менять канализационные трубы без соответствующего разрешения нельзя

Кроме того, к устройству канализации в многоквартирном доме выдвигаются такие требования:

  • С учетом прочности, коррозии и нагрузки для устройства отвода стоков в многоэтажных домах следует использовать чугунные, асбестоцементные, бетонные или пластмассовые трубы.
  • Прокладку внутренних коммуникационных сетей следует выполнять скрытым способом в монтажных штробах, шахтах, каналах и коробах.
  • Трубопровод следует защищать гидроизоляционным рулонным материалом.

Не допускается прокладывать канализационный трубопровод под потолками на кухнях, в полу и стенах жилых комнат. Вытяжные каналы для обеспечения вентиляции системы следует выводить не менее чем на 4 м над уровнем кровли. При этом соединение вытяжного канализационного и дымоходного каналов не допускается!

Используемые стандарты

Вентиляция проектируется на основании СНиПов, которые регламентируют, как создание, так и монтаж системы.

В частном доме установка осуществляется по следующим правилам:

  • вытяжная часть центрального стояка монтируется выше уровня крыши;
  • диаметр вывода равен или больше основной части;
  • фановая труба монтируется в случаях необходимости.

Этапы, подробно, расписаны в СниП 2.04.01-85, который предназначен для разводки внутренней канализации.

Для создания притока воздуха в наружную магистраль используют нормы СНиП 2.04.03-85, где прописаны случаи устройства вытяжек:

  • магистраль диаметром больше 400 миллиметров, при наличии участков с резким снижением скорости потока;
  • промышленная канализация, которая содержит легколетучие взрывоопасные соединения, обустраивается вентиляционным колодцем на каждые 200 метров.

Автономная канализация частных домовладений не регламентируется подобными нормативами.

Единственная рекомендация – установка стояка от колодцев, собирающих канализационные стоки.

Кроме перечисленных норм гражданское строительство использует СниП 3.05.01-85, который регламентирует создание канализационных систем в целом.

ВНИМАНИЕ! Отсутствие вентиляции ухудшает процесс обеззараживания сточных вод и увеличивает количество метана, что может привести к взрывоопасным ситуациям

Вентиляция внешнего типа: обустройство системы

Когда дом оборудован автономной системой канализации, можно использовать внешний тип вентиляции. Это может быть один из двух вариантов:

  • выхлопной патрубок вдоль стеновых панелей дома. На практике это выглядит как желоб с концом трубы выше уровня крыши. Схема предусматривает вынос конструкции за пределы дома и крепление ее к стенному элементу с помощью кронштейнов;
  • установка трубы на септической емкости является удобным вариантом, так как труба находится вдали от дома и полностью минимизирует возможность проникновения запаха в помещение.

Внешняя канализационная вентиляция в частном доме используется, когда нет канализационного стояка, как это бывает в небольших зданиях или домах, занятых сезонным жильем. Использование этого метода предполагает установку вакуумного клапана для улучшения системы вентиляции.

Особенности видов канализации

Вентиляция канализации состоит из особенных деталей.

  1. Воздушного клапана – его действие направлено на пропуск воздуха в стояк и блокировку любых поступающих газов из него внутрь дома. Частные небольшие дома редко обустроены септиком, потому порой используют аэрационные клапаны, устанавливаемые вверху стояка. Подобный вариант предусматривает установку вентиляционной трубы на септик. К сожалению, клапаны не способны заменить сифоны, ведь направлены только на дополнение.
  2. Фановой трубы – представляющий канал вентиляции, который соединяется с канализационным стояком и выводится на крышу. Труба способна не только избавить помещение от неприятного запаха, но и уравнять атмосферное давление, удалить вредные газы. Запахи могут проявиться только, если пересохнут сифоны.
  3. Гидрозатвора – является обязательным атрибутом, который вмонтирован в канализационную систему. Его наличие обеспечивает качественный вывод неприятных запахов.

Гидрозатвор является обязательным атрибутом, который вмонтирован в канализационную систему

  • неизолированная система;
  • утеплённая.

В первом случае, тип канализационной системы равняется всего 110 миллиметрам, в то время как изолированная достигает 160 миллиметров. Высота обоих вариантов одинакова – 500 миллиметров. Регионы с суровым климатом, преимущественно, пользуются утеплённой системой, внутри её есть специальный незамерзающий конденсат.

Канализация не нуждается в специальном дефлекторе, повышающем вытяжные способности, однако из-за выходящего наружу тёплого воздуха, существует очень маленький риск образования конденсата, который закроет вентиляционные выходы. Вентиляция канализационного стояка – необходимая мера для комфортного проживания и предотвращения негативных моментов.

В канализациях частных домов очень часто находятся скопления различных вредных газов, образующихся по ходу разложения органики. При каждом использовании унитаза меняется канализационное давление. Водяной затвор не сможет спасти человека от проникновения газов, влияющих на здоровье человека. В частных домах данная проблема решается домашней вентиляционной системой.
