Как правильно выполнить вентиляцию кровли

Принцип работы подкровельной вентиляции

Из физики известно, что перемещение воздуха происходит из зоны более высокого давления в зону более низкого давления. У чердачного пространства, со скатной крышей, поток воздуха идет от карнизного свеса к коньку, снизу вверх. И чем выше скаты, тем сильнее тяга (перепад атмосферного давления). Под кровлю воздух проникает через щель под водосточным жёлобом по всему периметру карниза. Далее выходит через аэратор или аэроэлементы в приконьковой зоне кровли. Узлы для воздухоотвода различают по функциональности, высоте и сечению. Если на пологую кровлю монтировать низкие штучные вентили, то в плохую погоду в них попадет дождь, а зимой засыпет снегом. Чтобы правильно рассчитать тип и количество узлов, воспользуйтесь техническим расчётом в соответствии с СП 17.13330.2017 «Кровли».

Прежде, чем купить вентиляционный узел сложного современного устройства, взвесьте все «за и против». Поскольку не обязательно тратить большие средства на автоматизированные устройства вентиляции, когда можно установить и обычный механический агрегат.

Виды воздухоотводов

Воздухоотводы подразделяются на:

• Механические – специальный тросик помогает вручную регулировать потоками воздуха.
• Автоматизированные —  оснащены контролером, который в автоматическом режиме регулирует потоки воздуха.
• Утепленные – это вид вентиляции, при котором вентиляционная труба находится полностью на улице, или далеко от конька, ее утепляют стекловатой либо базальтовым слоем. Утепление необходимо для борьбы с конденсатом.
• Бесклапанные (с клапаном) – Стоимость бесклапанных значительно ниже варианта с клапаном. Однако в этом виде вентиляции не предусмотрена регулировка воздушных потоков. Конструкция с клапаном имеет заслонку. Такие воздухоотводы, в основном, используются в тех зданиях и сооружениях, где не требуется частой вентиляции.

Маркировка воздухоотводов

Все воздухоотводы имеют маркировку, соединение цифр и букв, которые соответствуют их виду, например УП1-03, где последние цифры обозначают размер (могут быть от 1 до 10), а первая цифра объясняет особенности конструкции, т.е. цифра 1 говорит о том, что вентиляционный узел без клапана и нет кольца конденсата. Если будет стоять цифра 2, то это будет говорить о том, что не будет конденсатного кольца, но зато будет клапан механического воздействия. Цифра 3, говорит о том, что есть и конденсатное кольцо и механический клапан.

Если вам необходима более мощная вентиляция, воспользуйтесь ротационной турбиной. Это устройство вращается постоянно и если возникнут неблагоприятные обстоятельства — активизируют естественную вентиляцию крыши. Но стоит учесть, что максимальный эффект достигается при условии, что на пути потока воздуха не будет препятствий. Для этого следует исключить образование мертвых зон и тупиков, а в обрешётке сделать прорези.

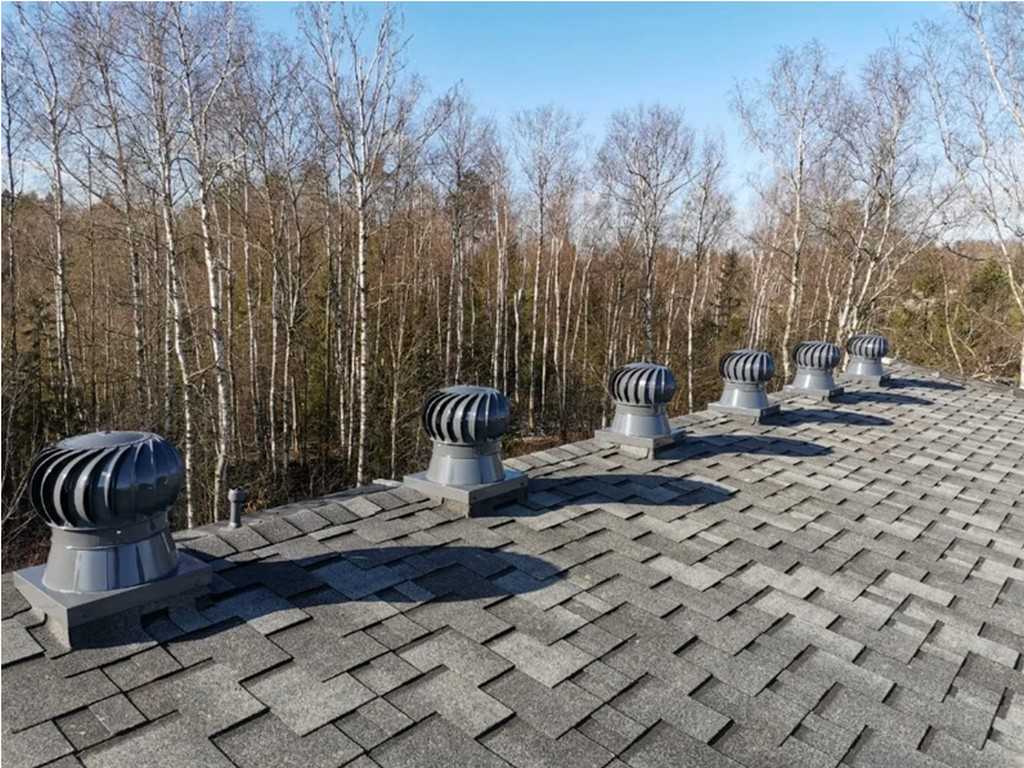

Ротационные трубы, смонтированные на кровлю дома

Как правильно выполнить проход вентиляции через металлочерепицу

В домах с печным отоплением используют специальные вентиляционные выходы для металлочерепицы. Они имеют название «узел прохода». Устройство предназначено для защиты кровли от возгорания при отводе горячего воздуха.

Конструкция проходного элемента:

• металлическая или пластиковая гильза;
• защитный резиновый фартук;
• крепежные элементы (хомуты, саморезы).

Устройство узла прохода

Гильза имеет увеличенный диаметр. Предназначена для пропуска вентиляционной трубы через конструкцию кровли.

Защитный фартук служит для защиты от проникновения влаги. Имеет конусовидную форму. Узкая часть фартука должна находиться вверху.

Порядок работ по монтажу узла прохода:

Монтаж узла прохода

• Устанавливают и крепят гильзу к обрешетке.
• Надевают на гильзу хомут.
• Конец хомута крепят саморезами к обрешетке.
• Законопачивают зазор между гильзой и кровлей несгорающим материалом).
• Пропускают через гильзу вентиляционную трубу.
• Фиксируют элемент в неподвижном положении.
• Зазоры между каналом и гильзой проклеивают герметиком.
• Выход трубы из проходного элемента закрывают защитным фартуком.

Все выявленные недостатки оперативно устраняют. При отсутствии нарушений освобождают рабочее место от инструментов и материалов.

Внимание! Запрещается выполнять работы в зимнее время. При производстве работ летом не допускается вести их в дождливую и ветреную погоду

Варианты теплоизоляционных работ

Существует 3 варианта снабжения крыши утепляющим материалом, при которых обеспечивается качественная теплоизоляционная защита помещения:

• утепление между стропилами;
• закладывание утеплителя под стропила;
• накладывание утеплителя на стропила.

Каждый из вариантов имеет свои особенности, а также преимущества и недостатки. Для крыши без мансарды по ней, можно использовать самый простой способ – между стропилами. Он имеет свои особенности:

• крыша должна быть плотно утеплена, без зазоров и пробелов;
• по всей утепляемой площади расстояние делается расстояние между утеплителем и кровлей не менее 2 см;
• с внутренней стороны утеплителя укладывается паронепроницаемая пленка.

При выборе утеплителей также можно остановиться на выборе материала, одна сторона которого уже имеет парозащитный слой. Применение такого материала позволяет отказаться от крышного зазора (между кровлей и утеплителем).

Не менее важно и то, проводится ремонт старой крыши или постройка новой. Перед утеплением, следует проверить качество всех деревянных балок и перекрытий – скелета для крыши

Гнилые и поврежденные элементы необходимо заменить и покрыть специальными защищающими от влаги покрытиями.

Вентиляция кровли

Расположение вентиляционных выходов

Выходы для вентиляции предназначены для вывода воздуха из помещения наружу здания. Они бывают:

• Точечные.
• Непрерывные.

Точечные отводы

Коньковая вентиляция — принцип работы

Точечные отверстия располагают по расчетным данным. Расчет кровельных проходов выполняют по теплотехническим вычислениям.

Расчетное количество каналов размещают по всей площади кровли. Порядок размещения определяют с учетом направления ветров.

На скатных крышах выходы вентиляции располагают на расстоянии не более 60 см друг от друга. На многоскатных конструкциях и крышах сложной формы расстояние между воздуховодами уменьшают до 40—50 см.

На всех типах кровли расстояние от конька до центра выхода не должно превышать 60 см. Патрубки нескольких каналов вентиляции располагают по одной линии.

Для нанесения разметки под установку канала используются специальные шаблоны. Они поставляются в комплекте с оборудованием для вентиляции. Для герметичности выхода используют уплотнительные кольца из резины или силикона.

Совет. Для эффективной вентиляции канал располагают над местом пропуска стояка в чердачное помещение. В качестве переходников используют гофрированные пластиковые патрубки.

Превышение верхней части канала над поверхностью крыши составляет:

• в скатных крышах – не более 30 см;
• в конструкциях сложной формы – не более 50 см.

Уменьшение этого показателя приводит к недостаточной тяге. Превышение показателя – к снижению устойчивости трубы под действием ветровой и снеговой нагрузки.

Различные виды вентиляционных проходок

Непрерывные отводы

Имеют вид металлических или пластиковых решеток. Существуют отводы из особо прочных синтетических материалов с перфорацией. Устанавливаются под коньком и под карнизом по всей длине этих элементов.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

• перед началом всех работ место установки очищают от влаги и загрязнений;
• делают разметку, которая соответствует диаметру выходной трубы;
• при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
• используя жидкий герметик, крепят уплотнительную прокладку;
• сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
• строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

• Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
• Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
• Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
• Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Какие системы и элементы кровельной вентиляции представлены в ассортименте нашей компании?

• Вентиляция кровли Vilpe. Оборудование выпускается компанией SK-Tuote OY (Финляндия), обладает всеми сертификатами качества и соответствия, гарантирует вам надежную эксплуатацию на протяжении долгого времени.
• Вентиляция крыши Wirplast. Польский производитель, который поставляет на рынок продукцию из ударопрочного полипропилена и других материалов, отвечает за качество и надежность их работы.
• Аэратор кровельный. Элемент, благодаря которому можно гарантировать функциональность и идеальный микроклимат в помещениях на вашем объекте (загородный дом, подсобное помещение, коммерческое строение, промышленная продукция и другие).
• Проходные элементы. Обеспечивают качество и надежность работы всей кровельной системы.

Также в ассортименте компании вы найдете и другие выгодные решения. Наши специалисты готовы всегда дать ответы на ваши вопросы, помочь с расчетом и выбором необходимого вам вида продукции. Если требуется установка кровельной вентиляции, то наши мастера помогут решить этот вопрос без проблем и без сложностей.

Для чего нужна дышащая кровля

Вентиляция кровли необходима для того чтобы обеспечить здоровый микроклимат в жилом помещении. Хочу так же отметить, что качественная вентиляция позволяет обеспечить оптимальную работу кровельных конструкций и процесса теплоизоляции, а также способствует безремонтной эксплуатации в течение длительного времени. Правильная вентиляция в жилом помещении является залогом здоровья его обитателей.

Мой личный опыт показывает, что кровельная вентиляция, как и обычная вентиляция является просто необходимой (исключением можно считать только кровлю из камыша). Эта технология появилась как противодействие образованию пузырей на поверхности кровли из за остатков влаги в кровельной конструкции. Чаще всего это я наблюдал в битумной кровле. Пузыри на кровле появлялись чаще всего летом, под воздействием высокой температуры. Для того чтобы избежать проблем с этим я и применяю технологию дышащей кровли, которая позволяет противодействовать негативному воздействию на нее.

Длина и сечение труб

• Вентиляционный трубопровод для обустройства канала подбирается таким образом, что периметр сечения вентиляционного канала составит как минимум 0,016 кв. м.
• Каждая сторона канала составляет по меньшей мере 10 см, но в процессе создания строения канала вытяжки параметры его стен фактически не высчитывают.
• Выбор осуществляется в соответствии со стандартом – 14 на 14 см. Длина его в основном достигает не меньше 3 м.
• Если сечение 14 на 27 см длину подбирают в расчете больше 2 м.

Все необходимые расчеты, естественно, осуществляются предварительно, до того момента, когда закрывается вентиляционная труба при необходимости.

Устройство теплой кровли из мягких материалов

• создание внутренней системы водостока;
• устройство под пароизоляцией для выравнивания стяжки;
• устройство пароизоляции кровли;
• устройство теплоизоляционного слоя;
• создание разуклонки (используется песок);
• устройство воронок внутренней системы водостока;
• прокладка цементной и песочной стяжки;
• устройство кровельного ковра возле аэраторов для кровли и воронок;
• создание кровельного ковра с двумя слоями;
• создание кровельного ковра в местах стыков;
• обустройство стальных парапетов и фартуков возле примыканий (покрытие стали из цинка или из полимера);
• окраска кровли составом, имеющим огнезащитные и светоотражающие свойства.

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Паро- и теплоизоляция холодного чердака

Для кровли с холодным чердачным помещением наиболее важно максимально снизить теплопотери через чердачное перекрытие. Как для деревянных, так и железобетонных перекрытий обязательным является пароизоляция

Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения

В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя

Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения. В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя.

В перекрытии потолка часто используют следующие виды теплоизоляторов:

• пенополистирольные и пенопластовые плиты;
• минераловатные плиты или маты;
• керамзитовые гранулы;
• шлак топливный или гранулированный;
• опилки с известью или глиной;
• пемза.

Толщину необходимого слоя утеплителя выбирают в зависимости от расчетной зимней температуры при помощи таблицы ниже.

Зимнюю температуру рассчитывают по СНиП 2.01.01-82 (строительная климатология и геофизика) или выбирают по регионам РФ из соответствующих климатических карт.

Утеплитель укладывают между лагами или балками потолка, а сверху делают дощатый настил для чердачных ходов. Лаги, обычно, имеют толщину 50 мм, а доски для настила 25-35 мм толщиной.

Устройство гидроизоляции чердака

Гидроизоляция крыш с холодным чердаком, по мнению многих специалистов, спорный вопрос. Некоторые говорят, что гидроизоляция обязательно должна присутствовать под кровельным материалом, а кто-то категорически рекомендует от неё отказаться. Здесь многое зависит от вида кровельного материала и угла наклона скатов крыши.

Металлические кровли наиболее подвержены коррозии, возникающей при возможных небольших протечках или от конденсата

Поэтому еще раз обращаем ваше внимание на то, что вентиляция играет одну из главных ролей в борьбе против образовавшегося конденсата

Для пологих металлических кровель специалисты рекомендуют обязательно устанавливать супердиффузионные мембраны. Она предотвратит попадание влаги снаружи кровли при задувании снега или дождя. Как бы хорошо не была уложена кровля, всегда существует вероятность минимальных протечек. Именно поэтому, немного переплатив, вы получите дополнительную защиту от попадания влаги на утеплитель в перекрытии холодного чердака.

Если же в качестве кровельного материала используется, например, шифер, то от гидроизоляции можно отказаться. На рынке также присутствует профнастил с антиконденсатным покрытием, который может удерживать до 1 литра воды на 1 м2. Со своей стороны мы рекомендуем всегда использовать гидроизоляционные мембраны, потому как это наиболее дешевый и простой дополнительный способ обезопасить свою кровлю от возможных протечек.

При установке гидроизоляционных мембран используют контробрешетку. Она выполняет функцию фиксирующей рейки и, за счет своей высоты, обеспечивает необходимый зазор для вентилирования подкровельного пространства. Устройство обрешетки холодного чердака ничем не отличается от утепленных крыш. Размеры обрешетки и её шаг определяет вид, устанавливаемого кровельного покрытия.

Температурный режим холодного чердака

Чтобы на крыше не образовывались наледи и сосульки, необходимо поддержание на чердаке правильного температурно-влажностного режима. При недостаточной толщине теплоизоляционного материала происходят значительные тепловые потери через перекрытие. Теплый воздух, нагревая кровельное покрытие, вызывает подтаивание снега и образование наледей. Правильно подобрав слой утеплителя этого можно избежать.

Оценить эффективность теплоизолятора можно с помощью температурного замера верхнего слоя утеплителя. Электронный термометр погружают в утеплитель на 10-20 мм. Снятые показания температуры должны соответствовать значениям в таблице ниже.

Как видите, устройство пирога холодного чердака не отличается особой конструктивной сложностью. Главная задача – обеспечить необходимую интенсивность проветривания и толщину теплоизоляционного слоя в перекрытии потолка.

Проведем монтаж медной кровли быстро и качественно

Комбинированная приточно-вытяжная система

Приточно-вытяжное проветривание – оптимальный способ устройства вентиляции в деревянном доме. Оно основано на механическом воздействии на приток и отток воздушных масс. Для этого требуется специальное оборудование, которое оснащено:

• вентиляторами для усиления притока воздуха в здание из внешней среды;
• блоком управления вентиляцией;
• рекуператором;
• воздуховодами;
• воздушными фильтрами для очистки.

При приточно-вытяжной системе свежий воздух под напором вентиляторов поступает в воздуховоды. Через них он попадает в помещения дома.

Рекуператор помогает избежать теплопотерь. Он представляет собой коробку, где проходят два потока воздуха: поступающий и выходящий.

При этом тепло выходящего воздушного потока передается входящему. Летом же таким способом происходит охлаждение поступающего воздуха.

Достоинства:

• Непрерывное и равномерное поступление чистого воздуха, которое можно регулировать.
• Очень низкий процент теплопотерь.
• Качественное очищение воздуха.
• Поддержание влажности в комнатах на оптимальном уровне.

Недостатки:

• Монтаж потребует значительных материальных затрат.
• Вентиляционную систему данного вида в деревянном доме затруднительно установить самостоятельно. Для качественного монтажа рекомендуется обратиться к специалистам.
• При проектировании надо учитывать особенности всех комнат в доме.
• Обязательно подключение к электричеству.
• Время от времени следует проводить сервисное обслуживание.

Вентиляция мягкой кровли

Вентиляция мягкой кровли слегка отличается от привычной системы вентилирования традиционной кровли за счет своей конструкции. Довольно распространенной является вентиляция такого вида кровли с помощью аэраторного конька, располагаемого в верхней части ската. Он устанавливается на всю длину крыши, создавая равномерное вентилирование всего подкровельного пространства. Аэратор для кровли прикрывается кровельным материалом, а также оснащается фильтром, предотвращающим попадание влаги и насекомых под крышу.

Еще одним элементом вентиляции крыши в частном доме являются кровельные вентиляторы, которые монтируются поблизости от конька, на определенных участках с рекомендуемым расстоянием между ними в 10-12 м. Подобные принудительные вентиляторы применяются при невозможности организовать естественную вентиляцию, а также при постройке плоских крыш, естественной конвекции которых недостаточно для нормальной терморегуляции.

Естественной вентиляция в частном доме в кровле будет вполне достаточно при небольшой ее площади. Вентиляционные схемы с установкой элементов принудительной вентиляции уместны при больших объемах крыши, когда естественной вентиляции будет недостаточно.

Желание сэкономить при обустройстве крыши может сыграть злую шутку, являясь причиной возникновения проблем, как с кровельным материалом, так и с несущей конструкцией. Грамотная организация эффективной циркуляции воздуха– это залог того, что кровля прослужит несколько десятков лет без необходимости ремонта, обеспечивая комфортные условия для проживания и надежную защиту всей постройке.

В конце предлагаем посмотреть короткое видео о правильном монтаже крыши для обеспечения естественной вентиляции в ней.

Элементы кровельной вентиляции

К основным элементам вентиляционной кровельной системы относятся:

1. Отверстия под кровельным свесом, которые обычно закрывают так называемыми софитными решётками (защита от птиц, насекомых и грызунов), а также вдоль конька. Эти конструктивные элементы обеспечивают продувание подкровельного зазора за счёт ветра и конвекции (нагревшись под кровлей, воздух устремляется вверх).

2. Слуховые окна. Устраиваются во фронтонах и служат для вентиляции чердачного пространства.

3. Вентиляционные выходы. Так же как и аэраторы, представляют собой отрезки труб, но предназначенные не для вентиляции подкровельного зазора, а для подключения к ним вытяжных каналов общедомовой вентиляции либо для проветривания чердака.

4. Аэраторы, также именуемые дефлекторами и флюгарками. Они врезаются в кровельное покрытие у самого конька и служат для вывода воздуха из подкровельного пространства, то есть выполняют ту же функцию, что и отверстие под коньком. Применяются в условиях, когда толщина снежного покрова на крыше может превышать 2–3 см (при малых уклонах), вследствие чего вентиляционный зазор под коньком оказался бы заглушённым.

Особенности конструкции аэраторов

Выпускаются два вида аэраторов:

• точечные;
• линейные или непрерывные (устанавливаются на всю длину ската или конька).

Кроме того, они отличаются ещё и местом установки — бывают коньковыми и скатными.

Конструкция аэратора может быть выполнена в виде:

• гриба;
• черепицы.

На аэраторе имеется сменный элемент — проходка, конструкция которой подбирается с учётом типа кровельного покрытия.

Аэраторы могут комплектоваться устройством прохода через кровлю, адаптированным под конкретный тип покрытия

Изделие может быть оборудовано вентилятором — он необходим для создания принудительной тяги в кровлях с малым уклоном (конвекция проявляется в них слабо из-за малого перепада высоты) или со сложными очертаниями, где естественной тяги не хватает для преодоления аэродинамического сопротивления изломов.

Для предотвращения попадания осадков и насекомых отверстие аэратора защищено фильтром. Диаметр аэраторов варьируется в пределах от 63 до 110 мм.

Скатные дефлекторы и воздуховоды для кровли

Эти устройства размещают на скатах крыш, чтобы отводить из мансардного помещения нагретый воздух, а из слоев кровельного пирога влагу.

Состоят дефлекторы из таких элементов:

1. Корпус. По внешнему виду он напоминает бутыль, у которого имеется две части. Его нижнюю часть помещают в изоляционный пирог на этапе обустройства, а верхнюю устанавливают в конце работы. Диаметр корпуса может быть равным 30 –50 миллиметрам.
2. Защитный фильтр. Он установлен внутри корпуса дефлектора. Сетчатый или губчатый фильтр требуется для защиты вентиляционной конструкции от попадания мусора.
3. Зонтик или грибок. Эту деталь помещают на оголовок трубы корпуса, чтобы во время дождя или снега в него не проникала влага.
4. Фланец. Для обеспечения герметичности места примыкания дефлектора к пирогу кровли задействуют фартук из силикона или резины.

Руководство по выводу вентиляции на крышу

Перед тем, как приступать к выполнению работ, не лишним будет спланировать размещение воздуховода на крыше.

При этом нужно исходить из практических соображений:

• оптимальным вариантом можно считать тот, при котором проход через крышу вентиляции выполнен прямо через конек. Правда, учитывая распространенность коньковых стропильных систем, такой подход далеко не всегда возможен;
• если используется стропильная система с коньковой балкой, то вентиляционную трубу нужно расположить максимально близко к коньку крыши. Такое решение имеет сразу 2 преимущества: во-первых, зимой снег не будет скапливаться у трубы, во-вторых, даже при небольшом возвышении над поверхностью кровли, высота воздуховода будет выше, чем при смещении к краю. Это позволит создать большую тягу в системе;
• когда продумываются вентиляционные выходы на крышу, нужно располагать их так, чтобы они располагались между стропильными балками и планками обрешетки (если используется не сплошная обрешетка).

На фото – пример удачного размещения вентиляции, трубы проходят между планками обрешетки и не упираются в стропила

Монтаж проходного элемента

Для того, чтобы вентиляционная труба, проходящая через крышу, не стали причиной течи в будущем, лучше использовать покупные проходные элементы.

В таком случае инструкция по выводу воздуховода на крышу будет выглядеть так:

• сперва на кровле размечается проектное положение проходного элемента;
• затем нужно сделать в кровле сквозное отверстие для пропуска вентиляционной трубы. С гидроизоляцией и утеплителем проблем не возникнет, а вот для металлических кровель придется поработать болгаркой;

Так выглядит проходной элемент

• труба выводится на крышу;
• выполняется примерка проходного элемента, отмечаются места расположения шурупов для крепления элемента, под них высверливаются отверстия;
• на низ уплотнителя наносится герметик, и прокладка приклеивается к кровле (некоторые производители рекомендуют болтовое соединение вместо герметика);

Завершающим этапом можно считать установку защитного колпачка над трубой. При соблюдении перечисленных рекомендаций качество работы, выполненной своими руками, не будет отличаться от работы профессионалов.

Схема монтажа проходного элемента на металлической кровле

О высоте вентиляционных труб

В домах чаще всего используется естественная вентиляция, то есть воздух перемещается за счет перепада давления на входе и на выходе их трубы, поэтому высота воздуховода имеет большое значение. Неправильно подобранная высота вентиляционной трубы над крышей может свести на нет эффективность вентиляционной системы.

Таблица для подбора высоты трубы в зависимости от площади сечения (левый столбец и верхняя строка – параметры трубы), в ячейках – минимальная высота

При установке трубы следует придерживаться таких рекомендаций:

• если место вывода расположено недалеко от конька (в пределах 1,5 м), то воздуховод должен хотя бы на 0,5 возвышаться над коньком;
• если же вентиляционная труба на крыше удалена от конька на расстояние 1,5 – 3,0 м, то ее минимальную высоту нужно принять больше 0,5 м;
• на плоских крышах возвышение воздуховода над поверхностью кровли нежелательно принимать меньше 0,5 м.

Схема к определению минимального возвышения трубы над кровлей

Повышение эффективности вентиляции

Летом, когда температура на улице повышается, эффективность естественной вентиляции понижается. В сочетании с неблагоприятным направлением ветра это может привести к полной блокировке вентиляционной системы. Для того, чтобы вентиляция на крыше частного дома продолжала работать, на оголовки труб устанавливаются такие элементы как дефлекторы.

Схема работы дефлектора

Внешне это полезное дополнение выглядит как небольшая насадка на воздуховод и состоит из таких элементов:

• зонтик;
• диффузор;
• нижний цилиндр.

Несмотря на простоту конструкции, выделяют 6 типов дефлекторов, но принцип действия каждого из них практически один и тот же. Во время ветра в зоне у выхода вентиляционного канала создается область пониженного давления.

За счет разрежения увеличивается тяга, в отдельных случаях КПД вентиляции возрастает на 20-30%. Так как цена такого устройства минимальна, а установка проста, встретить дефлектор можно почти на любой крыше.

Дефлектором оснащены обе вентиляционные трубы

Что нужно учитывать при выводе вентиляционной трубы на крышу

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом. Необходимые в этом случае герметики можно приобрести в любом строительном магазине

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.
